249

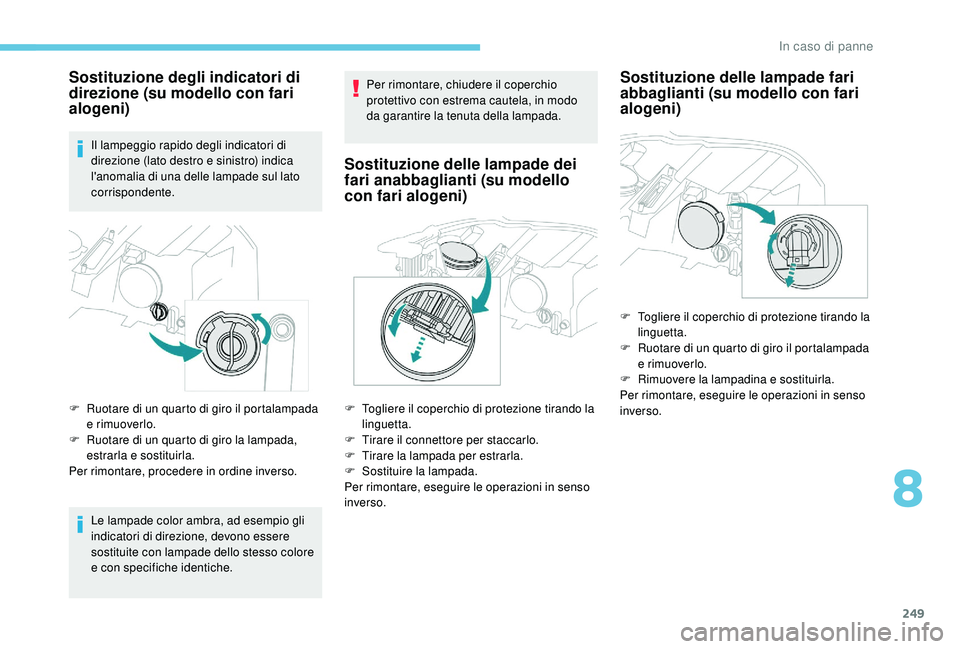

Sostituzione degli indicatori di
direzione (su modello con fari
alogeni)
Il lampeggio rapido degli indicatori di
direzione (lato destro e sinistro) indica
l'anomalia di una delle lampade sul lato
corrispondente.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

R
uotare di un quarto di giro la lampada,
estrarla e sostituirla.
Per rimontare, procedere in ordine inverso.
Le lampade color ambra, ad esempio gli
indicatori di direzione, devono essere
sostituite con lampade dello stesso colore
e con specifiche identiche. Per rimontare, chiudere il coperchio
protettivo con estrema cautela, in modo
da garantire la tenuta della lampada.
Sostituzione delle lampade dei
fari anabbaglianti (su modello
con fari alogeni)
F Togliere il coperchio di protezione tirando la
linguetta.
F

T
irare il connettore per staccarlo.
F

T
irare la lampada per estrarla.
F

S
ostituire la lampada.
Per rimontare, eseguire le operazioni in senso
inverso.
Sostituzione delle lampade fari
abbaglianti (su modello con fari
alogeni)
F Togliere il coperchio di protezione tirando la linguetta.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per rimontare, eseguire le operazioni in senso
inverso.
8
In caso di panne

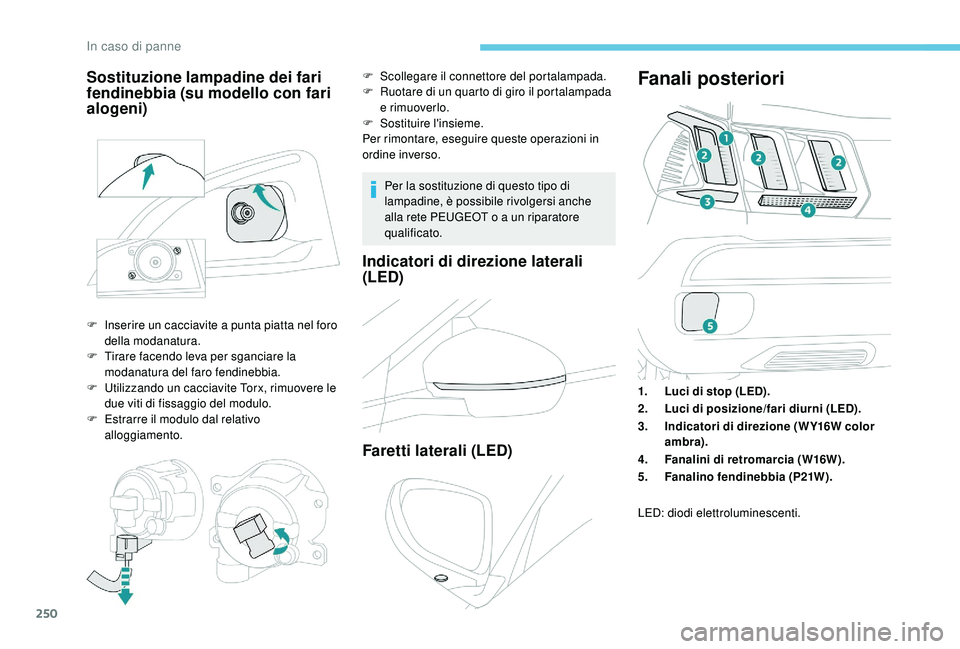

250
Per la sostituzione di questo tipo di
lampadine, è possibile rivolgersi anche
alla rete PEUGEOT o a un riparatore
qualificato.
Indicatori di direzione laterali
(LED)
Faretti laterali (LED)
Fanali posteriori
1.Luci di stop (LED).
2. Luci di posizione/fari diurni (LED).
3. Indicatori di direzione (WY16W color
ambra).
4. Fanalini di retromarcia (W16W).
5. Fanalino fendinebbia (P21W).
Sostituzione lampadine dei fari
fendinebbia (su modello con fari
alogeni)
F Inserire un cacciavite a punta piatta nel foro
della modanatura.
F

T
irare facendo leva per sganciare la
modanatura del faro fendinebbia.
F

U
tilizzando un cacciavite Torx, rimuovere le
due viti di fissaggio del modulo.
F

E
strarre il modulo dal relativo
alloggiamento. F

S
collegare il connettore del portalampada.
F
R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F
S
ostituire l'insieme.
Per rimontare, eseguire queste operazioni in
ordine inverso.
LED: diodi elettroluminescenti.
In caso di panne

251

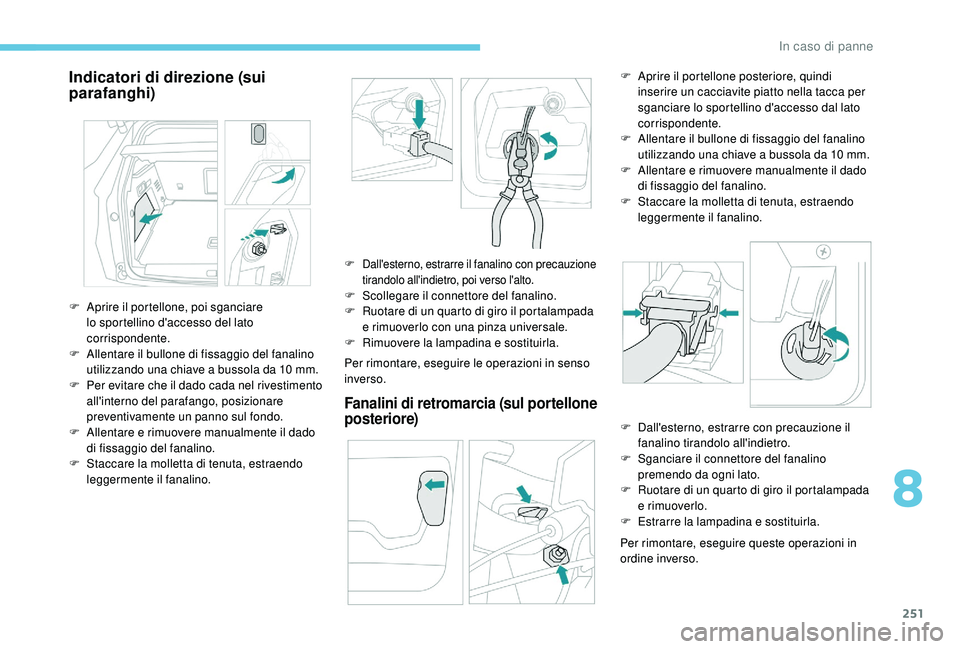

Indicatori di direzione (sui
parafanghi)
Per rimontare, eseguire le operazioni in senso
inverso.
Fanalini di retromarcia (sul portellone
posteriore)
Per rimontare, eseguire queste operazioni in
ordine inverso.
F

A

prire il portellone, poi sganciare
lo sportellino d'accesso del lato
corrispondente.
F

A

llentare il bullone di fissaggio del fanalino
utilizzando una chiave a bussola da 10 mm.
F

Pe

r evitare che il dado cada nel rivestimento
all'interno del parafango, posizionare
preventivamente un panno sul fondo.
F

A

llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F

S

taccare la molletta di tenuta, estraendo
leggermente il fanalino.
F Dall'esterno, estrarre il fanalino con precauzione tirandolo all'indietro, poi verso l'alto.
F Scollegare il connettore del fanalino.
F R uotare di un quarto di giro il portalampada
e rimuoverlo con una pinza universale.
F

R
imuovere la lampadina e sostituirla. F

A
prire il portellone posteriore, quindi
inserire un cacciavite piatto nella tacca per
sganciare lo sportellino d'accesso dal lato
corrispondente.
F
A
llentare il bullone di fissaggio del fanalino
utilizzando una chiave a bussola da 10 mm.
F
A
llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F
S
taccare la molletta di tenuta, estraendo
leggermente il fanalino.
F
D
all'esterno, estrarre con precauzione il
fanalino tirandolo all'indietro.
F

S
ganciare il connettore del fanalino
premendo da ogni lato.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

E
strarre la lampadina e sostituirla.
8
In caso di panne

252
Prestare attenzione a non toccare la
marmitta di scarico; se si sostituisce
la lampada entro pochi minuti
dall'interruzione del contatto, sussiste il
rischio di ustioni.

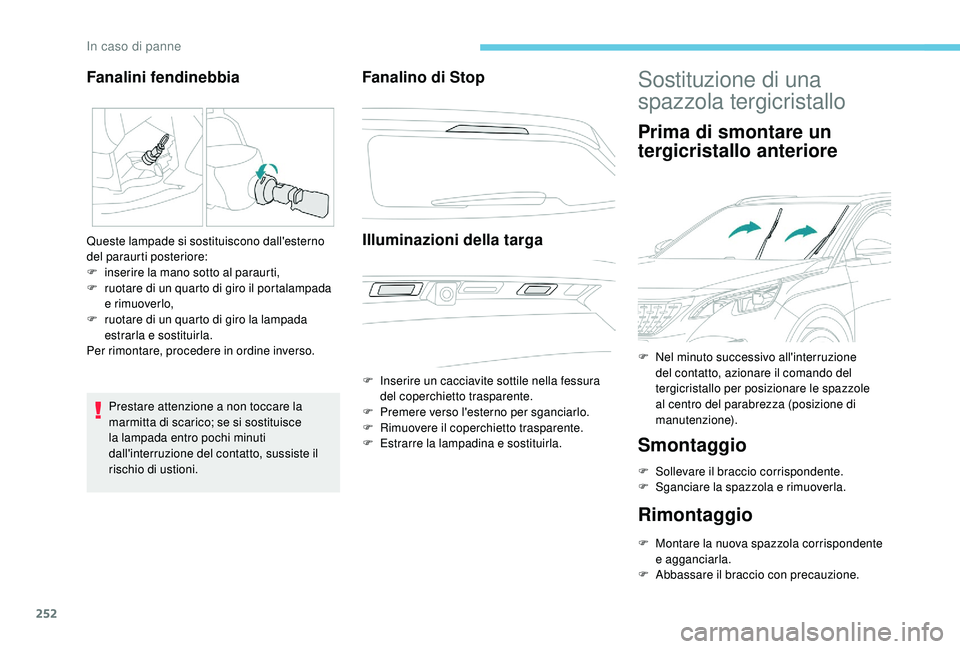

Fanalino di StopIlluminazioni della targa
F Inserire un cacciavite sottile nella fessura del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

R
imuovere il coperchietto trasparente.
F

E
strarre la lampadina e sostituirla.
Sostituzione di una
spazzola tergicristallo
Prima di smontare un
tergicristallo anteriore
Smontaggio
F Sollevare il braccio corrispondente.
F S ganciare la spazzola e rimuoverla.
Rimontaggio
F Montare la nuova spazzola corrispondente e agganciarla.
F

A
bbassare il braccio con precauzione.
Fanalini fendinebbia
Queste lampade si sostituiscono dall'esterno
del paraurti posteriore:
F
in
serire la mano sotto al paraurti,
F

r
uotare di un quarto di giro il portalampada
e rimuoverlo,
F

r
uotare di un quarto di giro la lampada
estrarla e sostituirla.
Per rimontare, procedere in ordine inverso. F

N
el minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole
al centro del parabrezza (posizione di
manutenzione).
In caso di panne

253

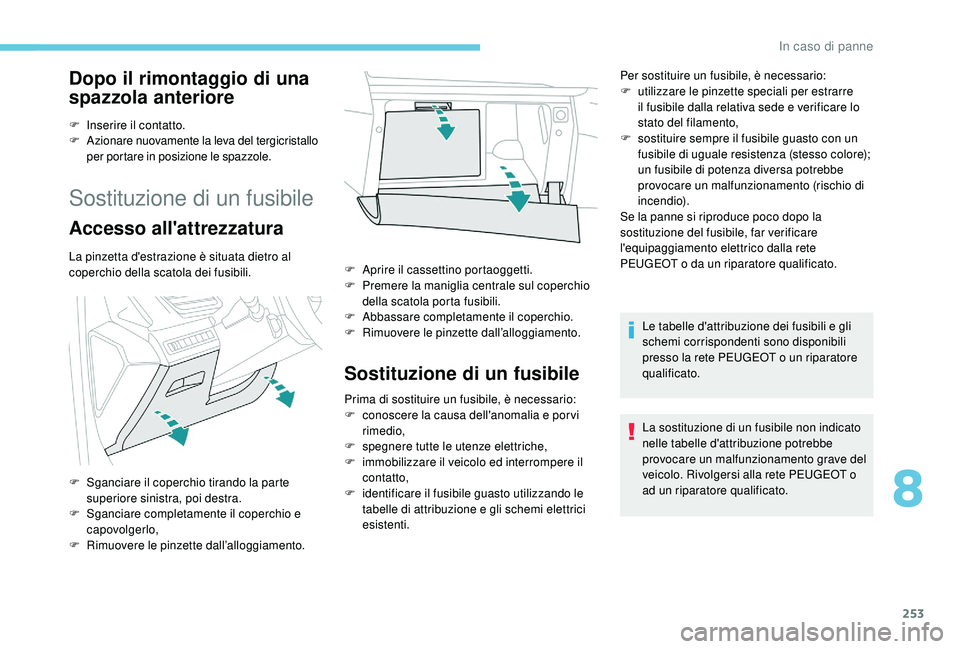

Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F Azionare nuovamente la leva del tergicristallo
per portare in posizione le spazzole.
Sostituzione di un fusibile
Accesso all'attrezzatura
La pinzetta d'estrazione è situata dietro al
coperchio della scatola dei fusibili.
F

S
ganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S
ganciare completamente il coperchio e
capovolgerlo,
F

R
imuovere le pinzette dall’alloggiamento. F
A prire il cassettino portaoggetti.
F

P
remere la maniglia centrale sul coperchio
della scatola porta fusibili.
F

A
bbassare completamente il coperchio.
F

R
imuovere le pinzette dall’alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario:
F c onoscere la causa dell'anomalia e por vi
rimedio,
F

s
pegnere tutte le utenze elettriche,
F

i
mmobilizzare il veicolo ed interrompere il
contatto,
F

i
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti. Per sostituire un fusibile, è necessario:
F

u
tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F
s
ostituire sempre il fusibile guasto con un
fusibile di uguale resistenza (stesso colore);
un fusibile di potenza diversa potrebbe
provocare un malfunzionamento (rischio di
incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.
Le tabelle d'attribuzione dei fusibili e gli
schemi corrispondenti sono disponibili
presso la rete PEUGEOT o un riparatore
qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave del
veicolo. Rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
8
In caso di panne

254
FunzionanteBruciato
Pinzetta
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato. PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera
i


10

milliampère.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere alla Scatola
porta attrezzi da utilizzare per la sostituzione
di fusibili.
Per ulteriori informazioni sulla Scatola
porta attrezzi, fare riferimento alla sezione
corrispondente.
In caso di panne

255

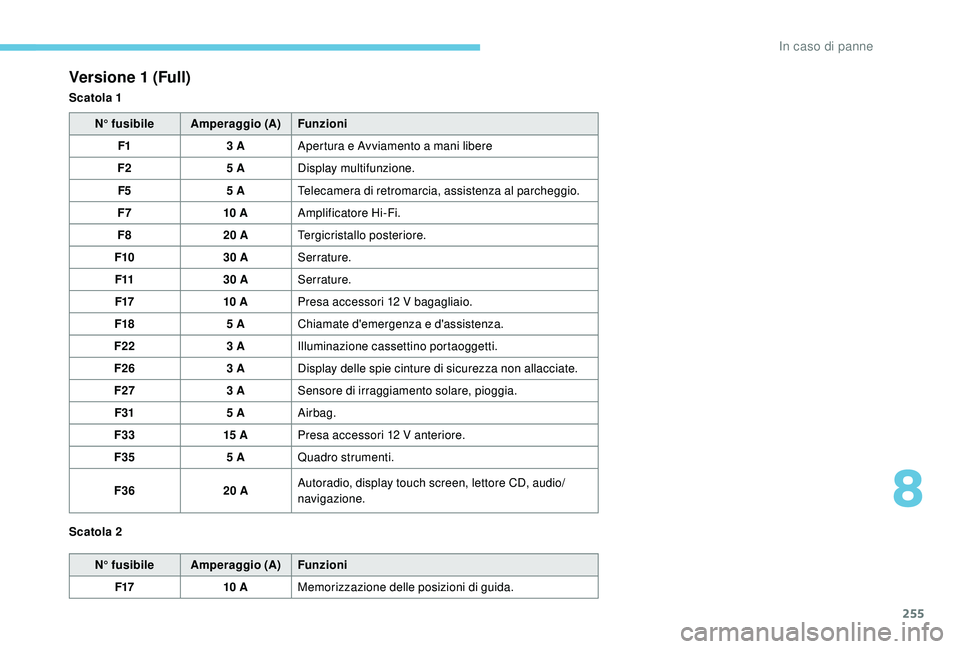

Versione 1 (Full)
Scatola 1N° fusibile Amperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere
F2 5 ADisplay multifunzione.
F5 5 ATelecamera di retromarcia, assistenza al parcheggio.
F7 10 AAmplificatore Hi-Fi.
F8 20 ATergicristallo posteriore.
F10 30 ASerrature.
F11 30 ASerrature.
F17 10 APresa accessori 12 V bagagliaio.
F18 5 AChiamate d'emergenza e d'assistenza.
F22 3 AIlluminazione cassettino portaoggetti.
F26 3 ADisplay delle spie cinture di sicurezza non allacciate.
F27 3 ASensore di irraggiamento solare, pioggia.
F31 5 AAirbag.
F33 15 APresa accessori 12 V anteriore.
F35 5 AQuadro strumenti.
F36 20 AAutoradio, display touch screen, lettore CD, audio/
navigazione.
N° fusibile Amperaggio (A) Funzioni
F17 10 AMemorizzazione delle posizioni di guida.
Scatola 2
8
In caso di panne

256

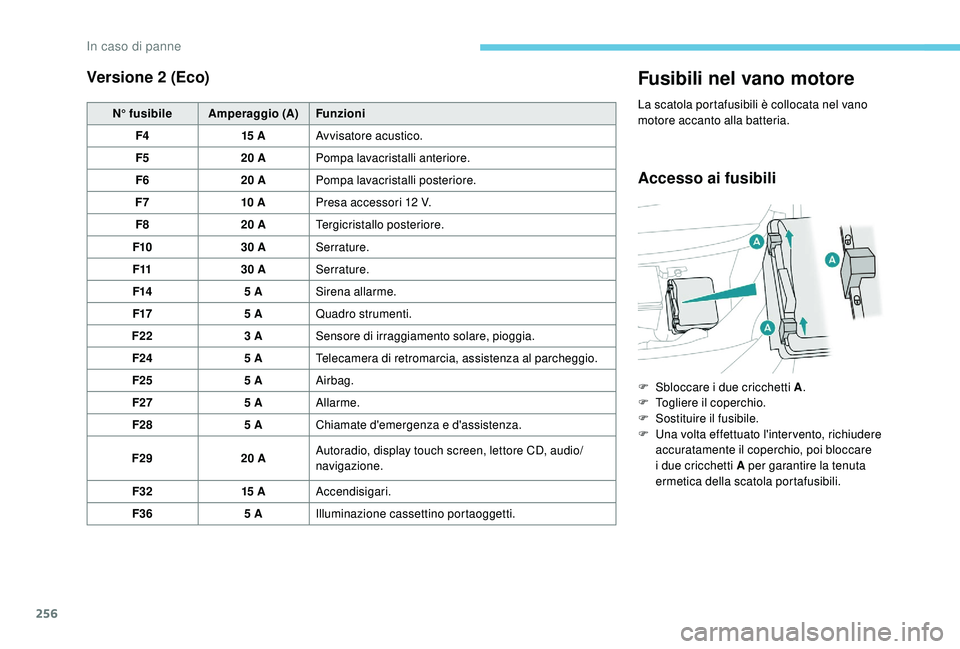

Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F4 15 AAvvisatore acustico.
F5 20 APompa lavacristalli anteriore.
F6 20 APompa lavacristalli posteriore.
F7 10 APresa accessori 12 V.
F8 20 ATergicristallo posteriore.
F10 30 ASerrature.
F11 30 ASerrature.
F14 5 ASirena allarme.
F17 5 AQuadro strumenti.
F22 3 ASensore di irraggiamento solare, pioggia.
F24 5 ATelecamera di retromarcia, assistenza al parcheggio.
F25 5 AAirbag.
F27 5 AAllarme.
F28 5 AChiamate d'emergenza e d'assistenza.
F29 20 AAutoradio, display touch screen, lettore CD, audio/
navigazione.
F32 15 AAccendisigari.
F36 5 AIlluminazione cassettino portaoggetti.
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili
F Sbloccare i due cricchetti A .
F T ogliere il coperchio.
F

S
ostituire il fusibile.
F

U
na volta effettuato l'inter vento, richiudere
accuratamente il coperchio, poi bloccare
i due cricchetti A per garantire la tenuta
ermetica della scatola portafusibili.
In caso di panne

257

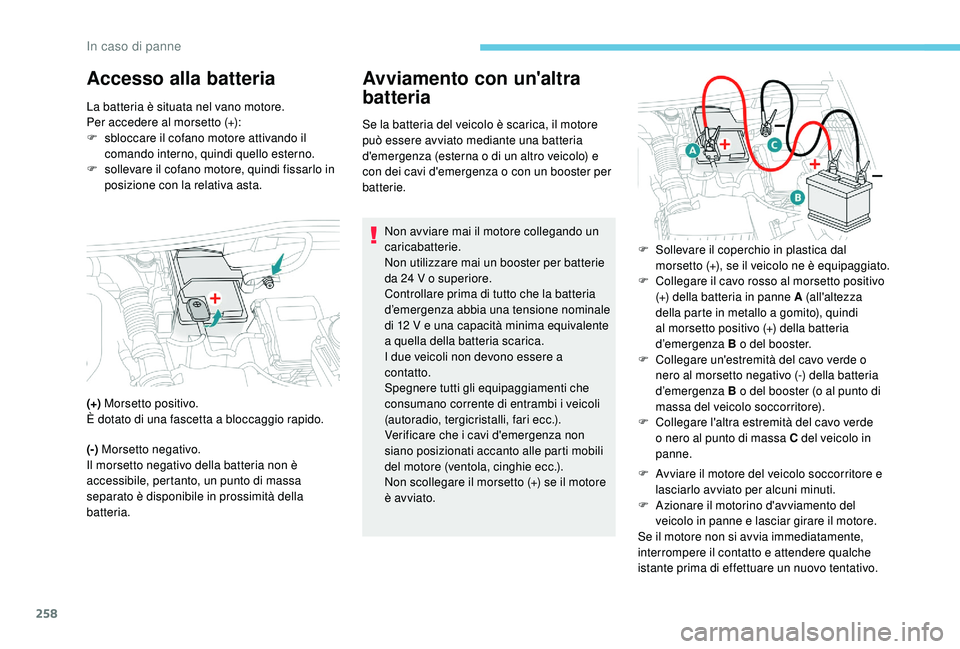

Batteria da 12 V
Procedimento per l’avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.

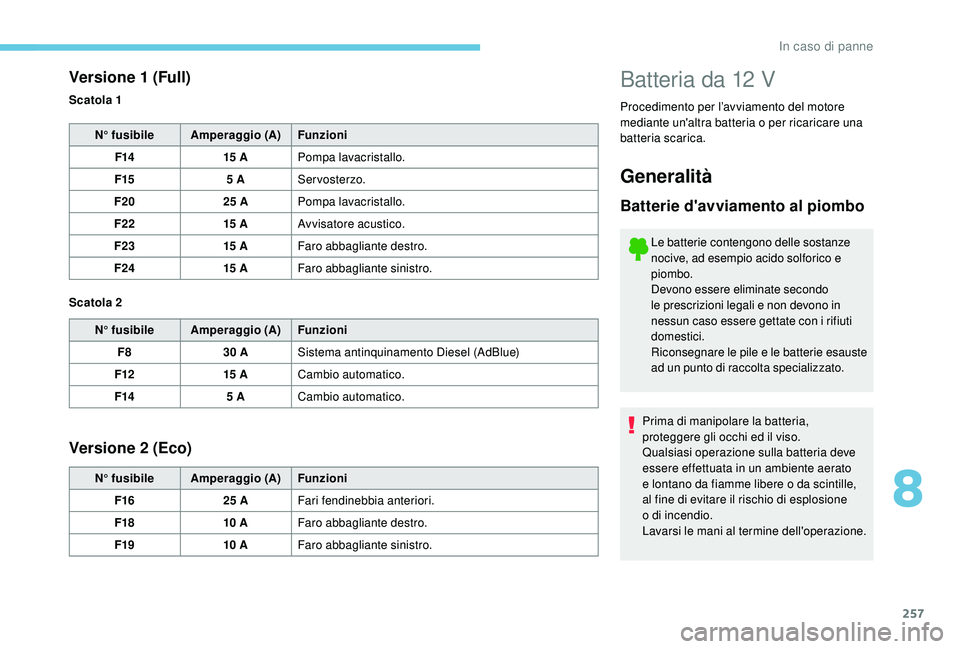

Versione 1 (Full)
N° fusibileAmperaggio (A) Funzioni
F14 15 APompa lavacristallo.
F15 5 AServosterzo.
F20 25 APompa lavacristallo.
F22 15 AAvvisatore acustico.
F23 15 AFaro abbagliante destro.
F24 15 AFaro abbagliante sinistro.
N° fusibile Amperaggio (A) Funzioni
F8 30 ASistema antinquinamento Diesel (AdBlue)
F12 15 ACambio automatico.
F14 5 ACambio automatico.
Versione 2 (Eco)
N° fusibile Amperaggio (A) Funzioni
F16 25 AFari fendinebbia anteriori.
F18 10 AFaro abbagliante destro.
F19 10 AFaro abbagliante sinistro.
Scatola 1
Scatola 2
Generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo
le prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie esauste
ad un punto di raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato
e
lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione
o
di incendio.
Lavarsi le mani al termine dell'operazione.
8
In caso di panne

258
Accesso alla batteriaAvviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
Non avviare mai il motore collegando un
caricabatterie.
Non utilizzare mai un booster per batterie
da 24 V o superiore.
Controllare prima di tutto che la batteria
d’emergenza abbia una tensione nominale
di 12 V e una capacità minima equivalente
a quella della batteria scarica.
I due veicoli non devono essere a
contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente di entrambi i veicoli
(autoradio, tergicristalli, fari ecc.).
Verificare che i cavi d'emergenza non
siano posizionati accanto alle parti mobili
del motore (ventola, cinghie ecc.).
Non scollegare il morsetto (+) se il motore
è avviato.
La batteria è situata nel vano motore.
Per accedere al morsetto (+):
F
s
bloccare il cofano motore attivando il
comando interno, quindi quello esterno.
F

s

ollevare il cofano motore, quindi fissarlo in
posizione con la relativa asta.
(+) Morsetto positivo.
È dotato di una fascetta a bloccaggio rapido.
(-) Morsetto negativo.
Il morsetto negativo della batteria non è
accessibile, pertanto, un punto di massa
separato è disponibile in prossimità della
batteria. F

S
ollevare il coperchio in plastica dal
morsetto (+), se il veicolo ne è equipaggiato.
F

C
ollegare il cavo rosso al morsetto positivo
(+) della batteria in panne A (all'altezza
della parte in metallo a gomito), quindi
al morsetto positivo (+) della batteria
d’emergenza B o del booster.
F

C
ollegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d’emergenza B o del booster (o al punto di
massa del veicolo soccorritore).
F

C
ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne.
F

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
F

A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
In caso di panne
