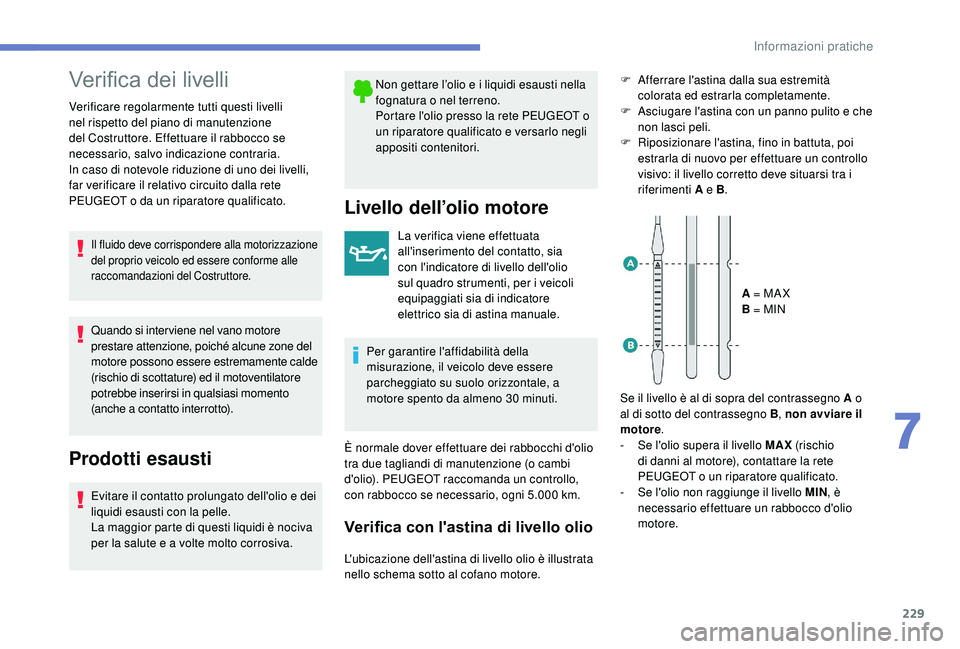

229
Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
PEUGEOT o da un riparatore qualificato.
Il fluido deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del Costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete PEUGEOT o
un riparatore qualificato e versarlo negli
appositi contenitori.
Livello dell’olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati sia di indicatore
elettrico sia di astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco se necessario, ogni 5.000 km.
Verifica con l'astina di livello olio
F Afferrare l'astina dalla sua estremità colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la rete
PEUGEOT o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MIN , è
necessario effettuare un rabbocco d'olio
motore.
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
7
Informazioni pratiche

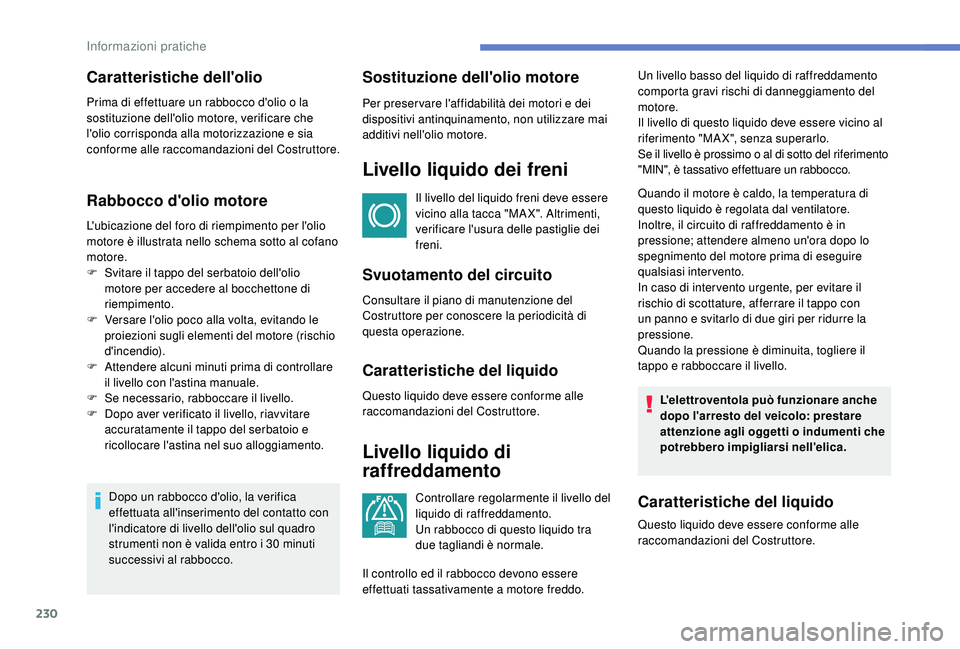

230
Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F
S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30 minuti
successivi al rabbocco.
Sostituzione dell'olio motore
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Livello liquido dei freni
Il livello del liquido freni deve essere
vicino alla tacca "MA X". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Livello liquido di
raffreddamento
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale. Un livello basso del liquido di raffreddamento
comporta gravi rischi di danneggiamento del
motore.
Il livello di questo liquido deve essere vicino al
riferimento "MAX", senza superarlo.
Se il livello è prossimo o al di sotto del riferimento
"MIN", è tassativo effettuare un rabbocco.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Inoltre, il circuito di raffreddamento è in
pressione; attendere almeno un'ora dopo lo
spegnimento del motore prima di eseguire
qualsiasi intervento.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che
l'olio corrisponda alla motorizzazione e sia
conforme alle raccomandazioni del Costruttore.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.

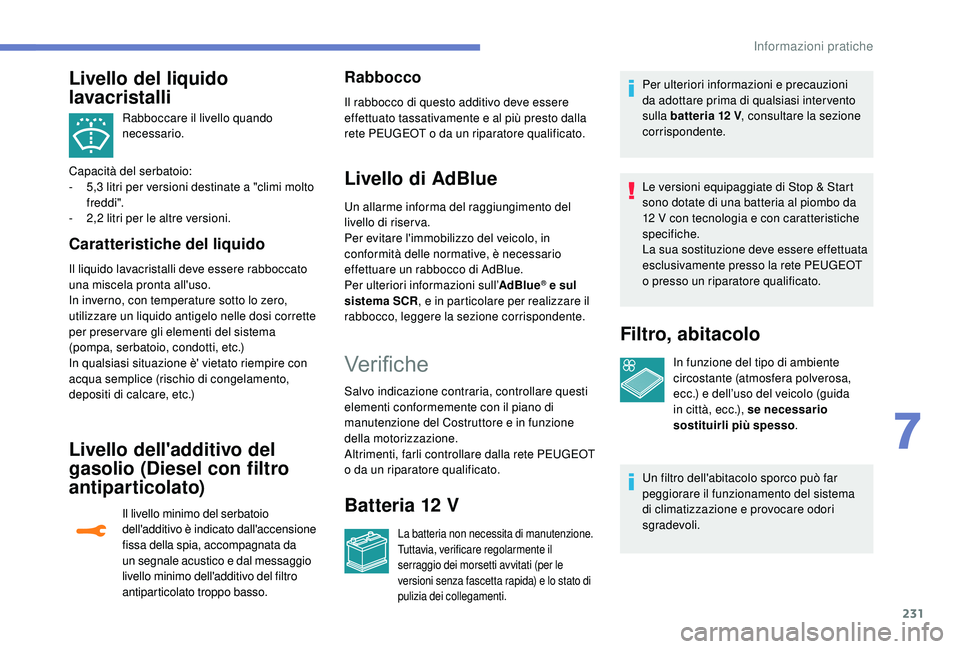

Informazioni pratiche

231
Rabboccare il livello quando
necessario.
Capacità del serbatoio:
-

5

,3 litri per versioni destinate a "climi molto
f re ddi ".
-

2

,2 litri per le altre versioni.
Caratteristiche del liquido
Il liquido lavacristalli deve essere rabboccato
una miscela pronta all'uso.
In inverno, con temperature sotto lo zero,
utilizzare un liquido antigelo nelle dosi corrette
per preservare gli elementi del sistema
(pompa, serbatoio, condotti, etc.)
In qualsiasi situazione è' vietato riempire con
acqua semplice (rischio di congelamento,
depositi di calcare, etc.)
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato dall'accensione
fissa della spia, accompagnata da
un segnale acustico e dal messaggio
livello minimo dell'additivo del filtro
antiparticolato troppo basso.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete PEUGEOT o da un riparatore qualificato.
Livello di AdBlue
Un allarme informa del raggiungimento del
livello di riserva.
Per evitare l'immobilizzo del veicolo, in
conformità delle normative, è necessario
effettuare un rabbocco di AdBlue.
Per ulteriori informazioni sull’ AdBlue
® e sul
sistema SCR , e in particolare per realizzare il
rabbocco, leggere la sezione corrispondente.
Livello del liquido
lavacristalli
Verifiche
Salvo indicazione contraria, controllare questi
elementi conformemente con il piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla rete PEUGEOT
o da un riparatore qualificato.
Batteria 12 V
La batteria non necessita di manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo stato di
pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi inter vento
sulla batteria 12 V , consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12 V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete PEUGEOT
o presso un riparatore qualificato.
Filtro, abitacolo
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell’uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso .
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
7

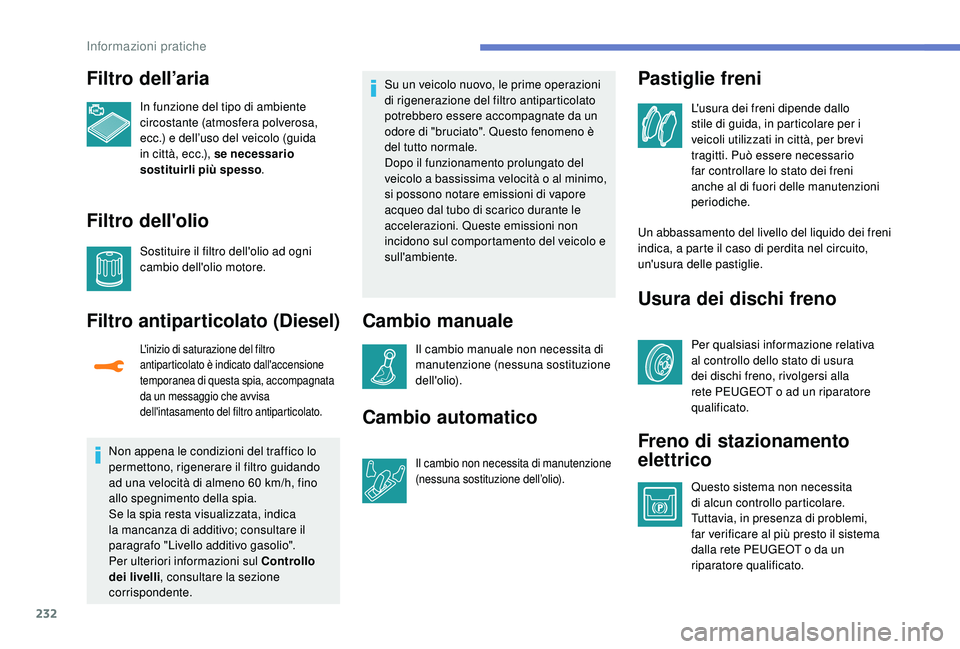

Informazioni pratiche

232
Filtro dell’aria
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell’uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del filtro
antiparticolato è indicato dall'accensione
temporanea di questa spia, accompagnata
da un messaggio che avvisa
dell'intasamento del filtro antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h, fino
allo spegnimento della spia.
Se la spia resta visualizzata, indica
la mancanza di additivo; consultare il
paragrafo "Livello additivo gasolio".
Per ulteriori informazioni sul Controllo
dei livelli, consultare la sezione
corrispondente. Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
potrebbero essere accompagnate da un
odore di "bruciato". Questo fenomeno è
del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al minimo,
si possono notare emissioni di vapore
acqueo dal tubo di scarico durante le
accelerazioni. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio automatico
Il cambio non necessita di manutenzione
(nessuna sostituzione dell’olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Usura dei dischi freno
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi freno, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita
di alcun controllo particolare.
Tuttavia, in presenza di problemi,
far verificare al più presto il sistema
dalla rete PEUGEOT o da un
riparatore qualificato.
Informazioni pratiche

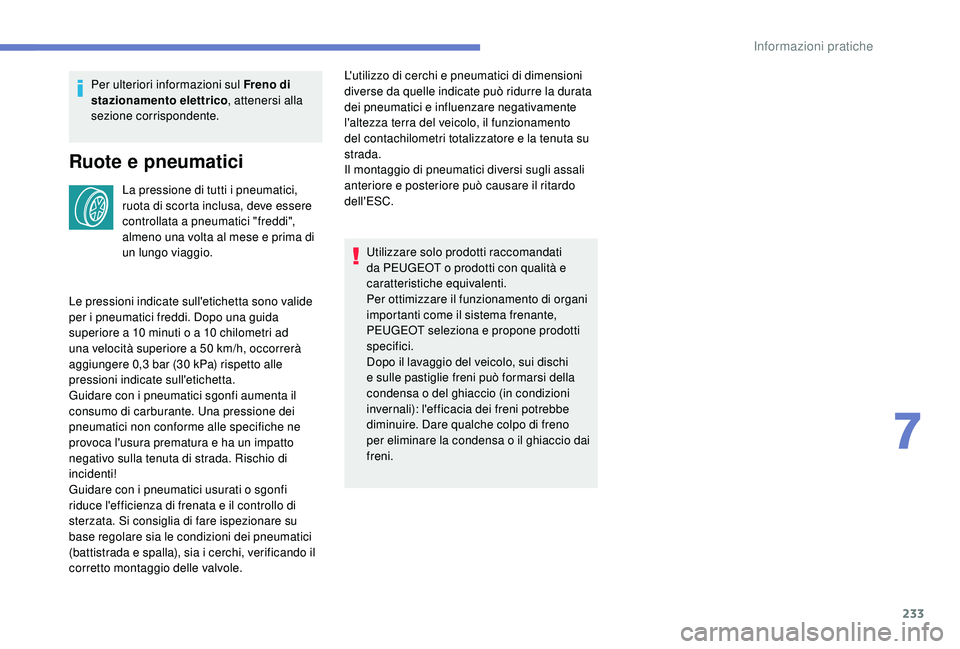

233
Per ulteriori informazioni sul Freno di
stazionamento elettrico, attenersi alla
sezione corrispondente.
Ruote e pneumatici
La pressione di tutti i pneumatici,
ruota di scorta inclusa, deve essere
controllata a pneumatici "freddi",
almeno una volta al mese e prima di
un lungo viaggio. L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può ridurre la durata
dei pneumatici e influenzare negativamente
l'altezza terra del veicolo, il funzionamento
del contachilometri totalizzatore e la tenuta su
strada.
Il montaggio di pneumatici diversi sugli assali
anteriore e posteriore può causare il ritardo
dell'ESC.
Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo il lavaggio del veicolo, sui dischi
e sulle pastiglie freni può formarsi della
condensa o del ghiaccio (in condizioni
invernali): l'efficacia dei freni potrebbe
diminuire. Dare qualche colpo di freno
per
eliminare la condensa o il ghiaccio dai
freni.
Le pressioni indicate sull'etichetta sono valide
per i pneumatici freddi. Dopo una guida
superiore a 10 minuti o a 10 chilometri ad
una velocità superiore a 50 km/h, occorrerà
aggiungere 0,3 bar (30 kPa) rispetto alle
pressioni indicate sull'etichetta.
Guidare con i pneumatici sgonfi aumenta il
consumo di carburante. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada. Rischio di
incidenti!
Guidare con i pneumatici usurati o sgonfi
riduce l'efficienza di frenata e il controllo di
sterzata. Si consiglia di fare ispezionare su
base regolare sia le condizioni dei pneumatici
(battistrada e spalla), sia i cerchi, verificando il
corretto montaggio delle valvole.
7
Informazioni pratiche

234
AdBlue® (motorizzazioni
BlueHDi)
Per garantire il rispetto dell'ambiente e
della norma Euro 6, senza penalizzare le
prestazioni, né alterare i consumi dei motori
Diesel, PEUGEOT ha scelto di dotare i propri
veicoli di un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) a un filtro
antiparticolato (FAP) Diesel per il trattamento
dei gas di scarico.
Sistema SCR
Con un liquido chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e acqua,
innocui per la salute e l'ambiente.
L’AdBlue
® è contenuto in un
apposito serbatoio di circa
17


l i t r i.
Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello della riser va: a quel punto sarà possibile
percorrere ancora circa 2.400 km prima che il
serbatoio si svuoti completamente. Serbatoio AdBlue
® vuoto: il dispositivo
antiavviamento regolamentare impedisce
il riavvio del motore.
In caso di anomalia del sistema
SCR,
il

livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6:
il


veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR,
recarsi appena possibile presso una
concessionaria PEUGEOT o un riparatore
qualificato: dopo 1.100 km percorsi, verrà
attivato automaticamente un sistema che
provvederà a impedire l'avviamento del
motore.
In entrambi i casi, un indicatore
d'autonomia permette di conoscere la
distanza che può essere percorsa prima
dell'immobilizzo del veicolo.
Per ulteriori informazioni sulle spie
e


sugli indicatori e allarmi associati,
leggere la sezione corrispondente.
Additivo AdBlue
® ghiacciato
AdBlue® si ghiaccia a temperature inferiori
a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che permette di guidare in qualsiasi
condizione climatica.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco
di AdBlue® appena possibile non appena
viene visualizzato il primo messaggio che
informa che si è raggiunto il livello di riser va.
Per garantire il corretto funzionamento del
sistema SCR:
-

U
tilizzare solo fluido AdBlue
® conforme
alla norma ISO 22241.
-

N

on travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza.
-

N

on diluire l’AdBlue
® con acqua.
L’AdBlue
® può essere acquistato presso la rete
PEUGEOT o un riparatore qualificato.
È inoltre possibile rivolgersi a stazioni
di ser vizio dotate di pompe AdBlue
®
specifiche per veicoli privati.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riser vato all'uso dei
mezzi pesanti.
Informazioni pratiche

235

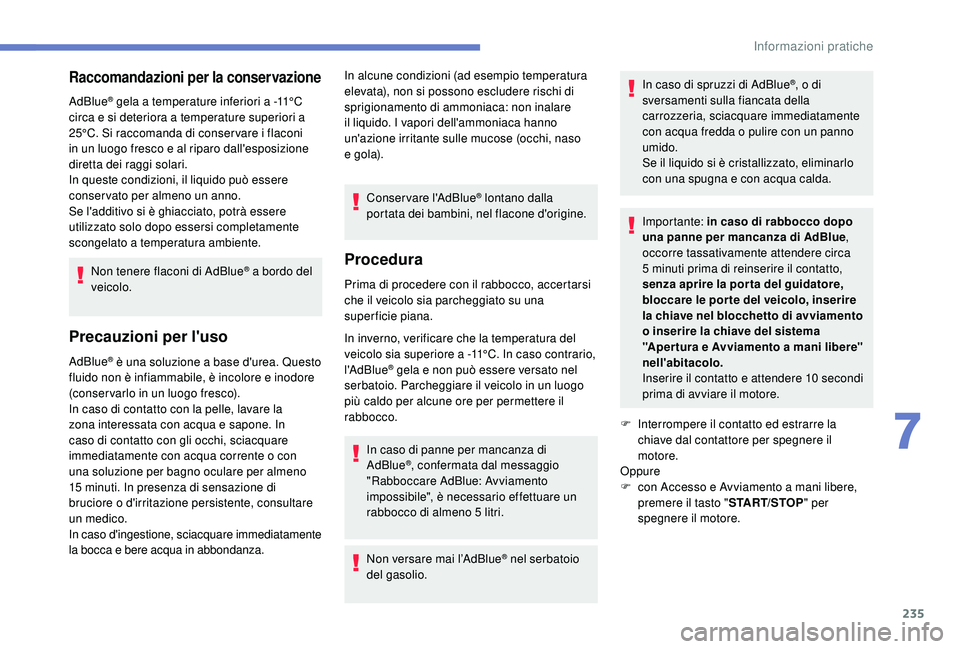

Raccomandazioni per la conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
25°C. Si raccomanda di conser vare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conser vato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non tenere flaconi di AdBlue
® a bordo del
veicolo.
Precauzioni per l'uso
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il liquido. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su una
superficie piana.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
l'AdBlue
® gela e non può essere versato nel
serbatoio. Parcheggiare il veicolo in un luogo
più caldo per alcune ore per permettere il
rabbocco.
In caso di panne per mancanza di
AdBlue
®, confermata dal messaggio
"Rabboccare AdBlue: Avviamento
impossibile", è necessario effettuare un
rabbocco di almeno 5 litri.
Non versare mai l’AdBlue
® nel serbatoio
del gasolio. In caso di spruzzi di AdBlue
®, o di
sversamenti sulla fiancata della
carrozzeria, sciacquare immediatamente
con acqua fredda o pulire con un panno
umido.
Se il liquido si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue ,
occorre tassativamente attendere circa
5 minuti prima di reinserire il contatto,
senza aprire la por ta del guidatore,
bloccare le por te del veicolo, inserire
la chiave nel blocchetto di avviamento
o inserire la chiave del sistema
"Aper tura e Avviamento a mani libere"
nell'abitacolo.
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
F

I

nterrompere il contatto ed estrarre la
chiave dal contattore per spegnere il
motore.
Oppure
F

c

on Accesso e Avviamento a mani libere,
premere il tasto " START/STOP" per
spegnere il motore.
AdBlue
® è una soluzione a base d'urea. Questo
fluido non è infiammabile, è incolore e inodore
(conser varlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una

soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare immediatamente
la bocca e bere acqua in abbondanza.
7
Informazioni pratiche

236
F Procurarsi un contenitore di AdBlue®. Dopo
aver verificato la data di scadenza, leggere i
consigli di utilizzo che figurano sull'etichetta
prima di procedere al versamento del
contenuto del flacone nel serbatoio
dell'AdBlue.
Oppure F

I
nserire la pistola di rifornimento di AdBlue
®
e riempire il serbatoio fino a quando la
pistola si arresta automaticamente.
Impor tante:
-

p

er non riempire in eccesso il
serbatoio di AdBlue
®, si consiglia di:
•
e
ffettuare un rabbocco compreso
tra 10 e 13 litri usando il flacone di
AdBlue
®.
Oppure
•

n

on provare a riempire dopo il primo
arresto automatico della pistola in
caso di rifornimento presso una
stazione di servizio.
-

S

e il serbatoio AdBlue
® del veicolo
si è svuotato completamente –
confermato dai messaggi d'allarme e
dall'impossibilità di riavviare il motore
– occorre tassativamente effettuare un
rabbocco di almeno 5 litri.
Dopo il rabbocco
F Riposizionare il tappo blu sull'imboccatura del serbatoio e ruotarlo di 1/6 di giro in
senso orario, fino a battuta.
F

R
ichiudere lo sportellino. Non gettare i flaconi di AdBlue
® nei rifiuti
domestici.
Deporli in un contenitore apposito o
riconsegnarli a un punto vendita.

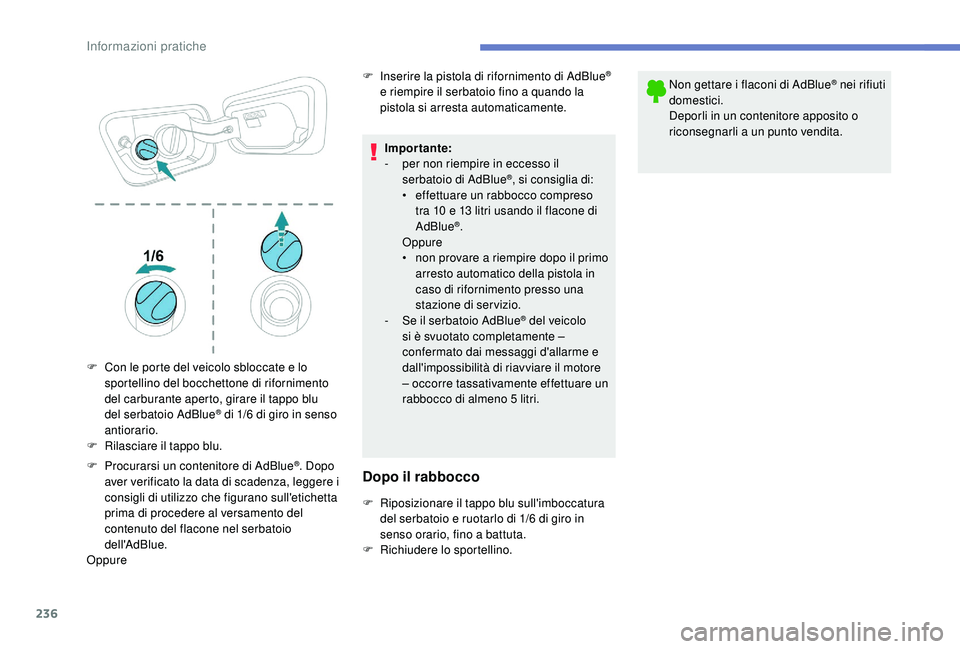

F

C

on le porte del veicolo sbloccate e lo
sportellino del bocchettone di rifornimento
del carburante aperto, girare il tappo blu
del serbatoio AdBlue
® di 1/6 di giro in senso
antiorario.
F

R

ilasciare il tappo blu.
Informazioni pratiche

237

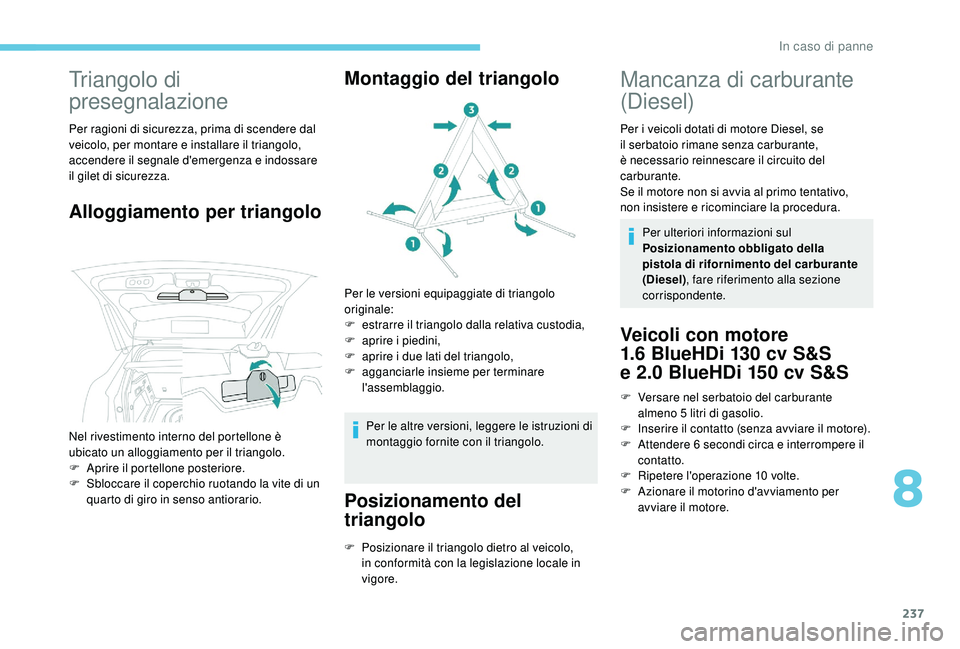

Triangolo di
presegnalazione
Per ragioni di sicurezza, prima di scendere dal
veicolo, per montare e installare il triangolo,
accendere il segnale d'emergenza e indossare
il gilet di sicurezza.
Alloggiamento per triangoloMontaggio del triangolo
Per le versioni equipaggiate di triangolo
originale:
F

e
strarre il triangolo dalla relativa custodia,
F

ap
rire i piedini,
F

a
prire i due lati del triangolo,
F

ag
ganciarle insieme per terminare
l'assemblaggio.
Per le altre versioni, leggere le istruzioni di
montaggio fornite con il triangolo.
Posizionamento del
triangolo
Nel rivestimento interno del portellone è
ubicato un alloggiamento per il triangolo.
F
A
prire il portellone posteriore.
F

S
bloccare il coperchio ruotando la vite di un
quarto di giro in senso antiorario.
F

P
osizionare il triangolo dietro al veicolo,
in conformità con la legislazione locale in
vigore.
Mancanza di carburante
(Diesel)
Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante,
è necessario reinnescare il circuito del
carburante.
Se il motore non si avvia al primo tentativo,
non
insistere e ricominciare la procedura.
Per ulteriori informazioni sul
Posizionamento obbligato della
pistola di rifornimento del carburante
(Diesel) , fare riferimento alla sezione
corrispondente.
Veicoli con motore
1.6 BlueHDi 130 cv S&S
e
2.0 BlueHDi 150 cv S&S
F Versare nel serbatoio del carburante almeno 5 litri di gasolio.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10 volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
8
In caso di panne

238

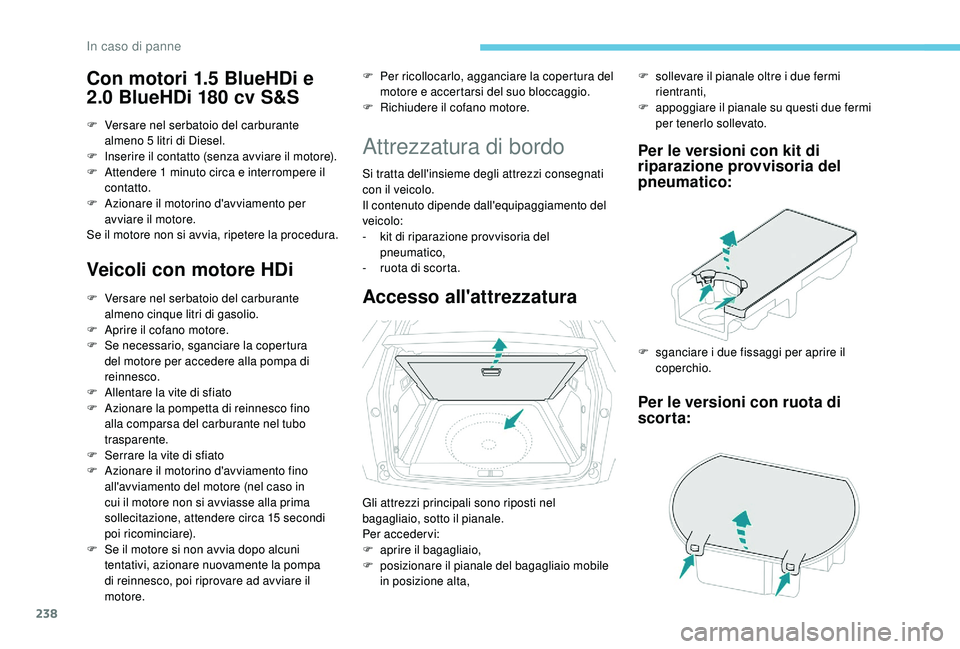

Con motori 1.5 BlueHDi e
2.0 BlueHDi 180 cv S&S
F Versare nel serbatoio del carburante almeno 5 litri di Diesel.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 1 minuto circa e interrompere il
contatto.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Se il motore non si avvia, ripetere la procedura.
Veicoli con motore HDi
F Per ricollocarlo, agganciare la copertura del motore e accertarsi del suo bloccaggio.
F

R
ichiudere il cofano motore.
Attrezzatura di bordo
Si tratta dell'insieme degli attrezzi consegnati
con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
-

k
it di riparazione provvisoria del
pneumatico,
-

r
uota di scorta.
Accesso all'attrezzatura
F sollevare il pianale oltre i due fermi rientranti,
F

a
ppoggiare il pianale su questi due fermi
per tenerlo sollevato.
Per le versioni con kit di
riparazione provvisoria del
pneumatico:
F sganciare i due fissaggi per aprire il coperchio.
Per le versioni con ruota di
scorta:
F Versare nel serbatoio del carburante almeno cinque litri di gasolio.
F

A
prire il cofano motore.
F

S
e necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F

A
llentare la vite di sfiato
F

A
zionare la pompetta di reinnesco fino
alla comparsa del carburante nel tubo
trasparente.
F

S
errare la vite di sfiato
F

A
zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).
F

S
e il motore si non avvia dopo alcuni
tentativi, azionare nuovamente la pompa
di reinnesco, poi riprovare ad avviare il
motore. Gli attrezzi principali sono riposti nel
bagagliaio, sotto il pianale.
Per acceder vi:
F

ap
rire il bagagliaio,
F

p
osizionare il pianale del bagagliaio mobile
in posizione alta,
In caso di panne
