PEUGEOT 3008 2020 Manual del propietario (in Spanish)

219
En cas de panne

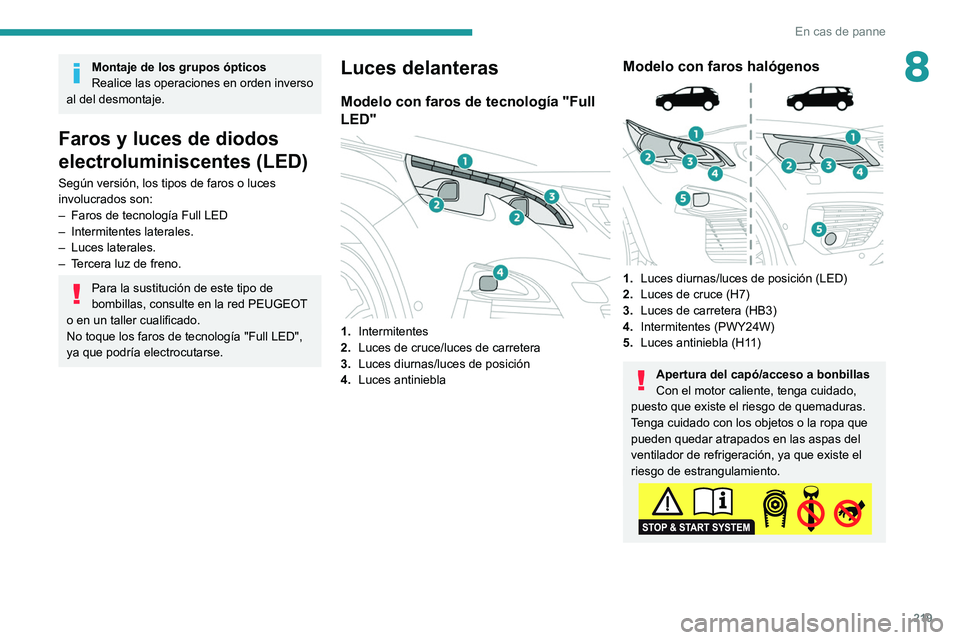

8Montaje de los grupos ópticos
Realice las operaciones en orden inverso
al del desmontaje.
Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–

Faros de tecnología Full LED
–


Intermitentes laterales.
–


Luces laterales.
–


T
ercera luz de freno.
Para la sustitución de este tipo de
bombillas, consulte en la red PEUGEOT
o en un taller cualificado.
No toque los faros de tecnología "Full LED",
ya que podría electrocutarse.
Luces delanteras
Modelo con faros de tecnología "Full
LED"


1. Intermitentes
2. Luces de cruce/luces de carretera
3. Luces diurnas/luces de posición
4. Luces antiniebla
Modelo con faros halógenos

1.Luces diurnas/luces de posición (LED)
2. Luces de cruce (H7)
3. Luces de carretera (HB3)
4. Intermitentes (PWY24W)
5. Luces antiniebla (H11)
Apertura del capó/acceso a bonbillas
Con el motor caliente, tenga cuidado,
puesto que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración, ya que existe el
riesgo de estrangulamiento.

220
En cas de panne

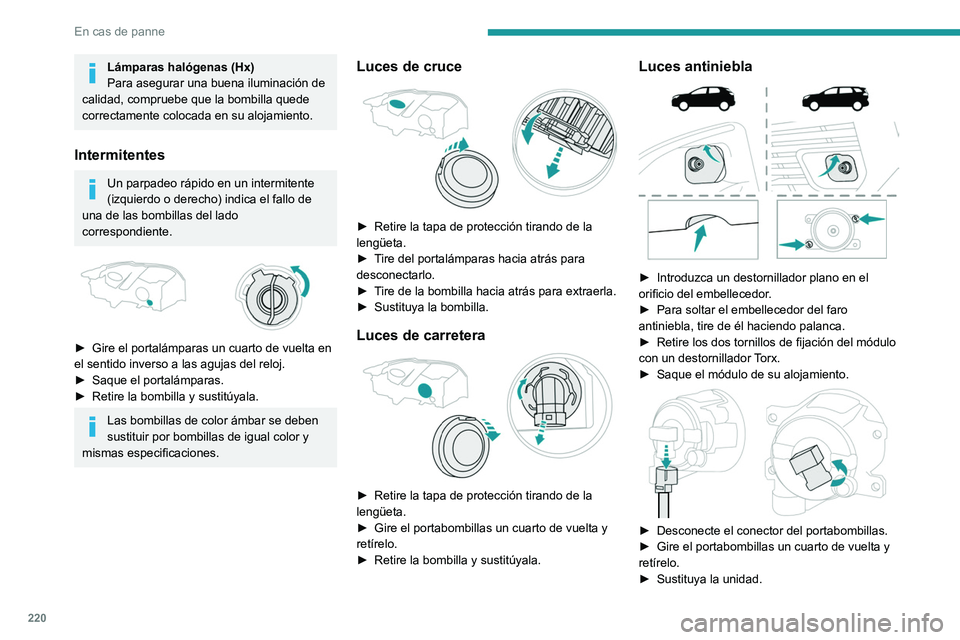

Lámparas halógenas (Hx)
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Intermitentes
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.


► Gire el portalámparas un cuarto de vuelta en
el sentido inverso a las agujas del reloj.
►

Saque el portalámparas.
►


Retire la bombilla y sustitúyala.
Las bombillas de color ámbar se deben
sustituir por bombillas de igual color y
mismas especificaciones.
Luces de cruce

► Retire la tapa de protección tirando de la
lengüeta.
►

T
ire del portalámparas hacia atrás para
desconectarlo.
►

T
ire de la bombilla hacia atrás para extraerla.
►

Sustituya la bombilla.
Luces de carretera

► Retire la tapa de protección tirando de la
lengüeta.
►

Gire el portabombillas un cuarto de vuelta y
retírelo.
►


Retire la bombilla y sustitúyala.
Luces antiniebla

► Introduzca un destornillador plano en el
orificio del embellecedor .
►

Para soltar el embellecedor del faro
antiniebla, tire de él haciendo palanca.
►


Retire los dos tornillos de fijación del módulo
con un destornillador

Torx.
►

Saque el módulo de su alojamiento.

► Desconecte el conector del portabombillas.
► Gire el portabombillas un cuarto de vuelta y
retírelo.
►

Sustituya la unidad.

221
En cas de panne
8Para la sustitución de este tipo de
bombillas, también puede acudir a la red
de concesionarios autorizados PEUGEOT o a
un taller cualificado.

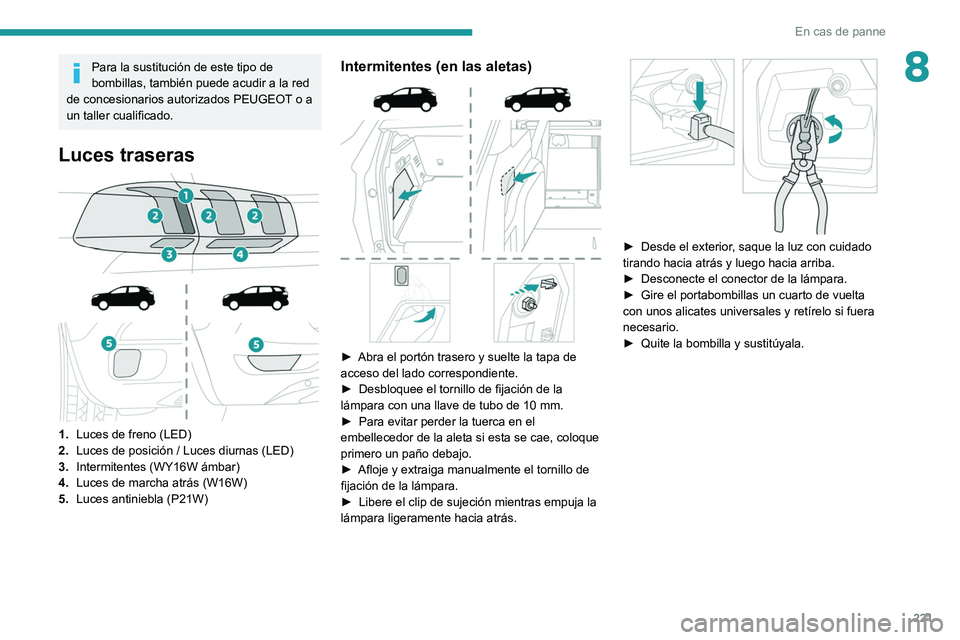

Luces traseras



1. Luces de freno (LED)
2. Luces de posición / Luces diurnas (LED)
3. Intermitentes (WY16W ámbar)
4. Luces de marcha atrás (W16W)
5. Luces antiniebla (P21W)
Intermitentes (en las aletas)

► Abra el portón trasero y suelte la tapa de
acceso del lado correspondiente.
►

Desbloquee el tornillo de fijación de la
lámpara con una llave de tubo de 10

mm.
►

Para evitar perder la tuerca en el
embellecedor de la aleta si esta se cae, coloque
primero un paño debajo.
►


Afloje y extraiga manualmente el tornillo de
fijación de la lámpara.
►


Libere el clip de sujeción mientras empuja la
lámpara ligeramente hacia atrás.


► Desde el exterior , saque la luz con cuidado
tirando hacia atrás y luego hacia arriba.
►

Desconecte el conector de la lámpara.
►


Gire el portabombillas un cuarto de vuelta
con unos alicates universales y retírelo si fuera
necesario.
►


Quite la bombilla y sustitúyala.

222
En cas de panne

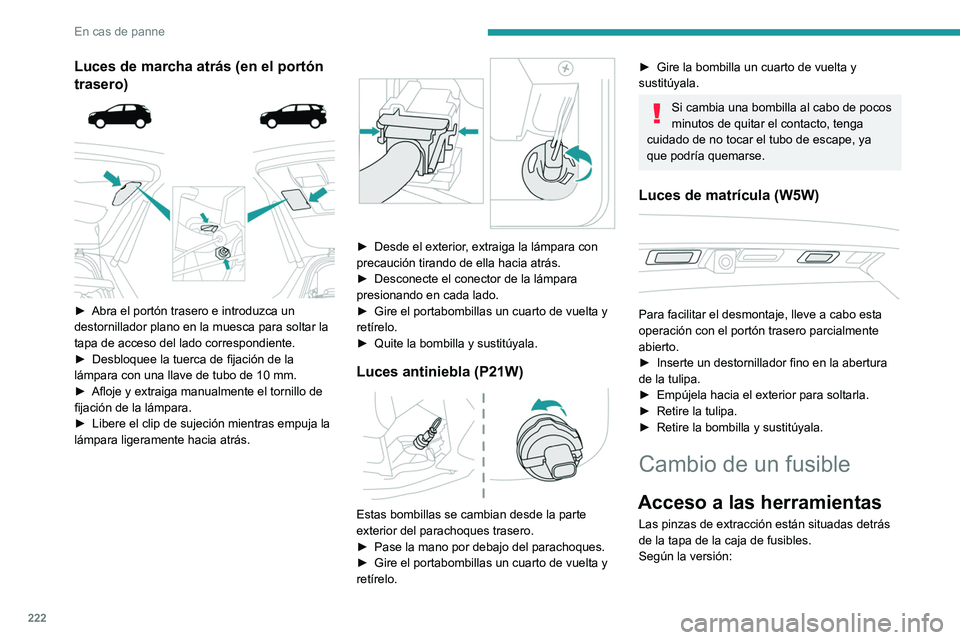

Luces de marcha atrás (en el portón
trasero)


► Abra el portón trasero e introduzca un
destornillador plano en la muesca para soltar la
tapa de acceso del lado correspondiente.
►

Desbloquee la tuerca de fijación de la
lámpara con una llave de tubo de 10

mm.
►

Afloje y extraiga manualmente el tornillo de
fijación de la lámpara.
►


Libere el clip de sujeción mientras empuja la
lámpara ligeramente hacia atrás.


► Desde el exterior , extraiga la lámpara con
precaución tirando de ella hacia atrás.
►

Desconecte el conector de la lámpara
presionando en cada lado.
►


Gire el portabombillas un cuarto de vuelta y
retírelo.
►


Quite la bombilla y sustitúyala.
Luces antiniebla (P21W)

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
►
Pase la mano por debajo del parachoques.
►


Gire el portabombillas un cuarto de vuelta y
retírelo.
► Gire la bombilla un cuarto de vuelta y
sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el tubo de escape, ya
que podría quemarse.
Luces de matrícula (W5W)

Para facilitar el desmontaje, lleve a cabo esta
operación con el portón trasero parcialmente
abierto.
►

Inserte un destornillador fino en la abertura
de la tulipa.
►


Empújela hacia el exterior para soltarla.
►


Retire la tulipa.
►


Retire la bombilla y sustitúyala.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Según la versión:

223
En cas de panne
8

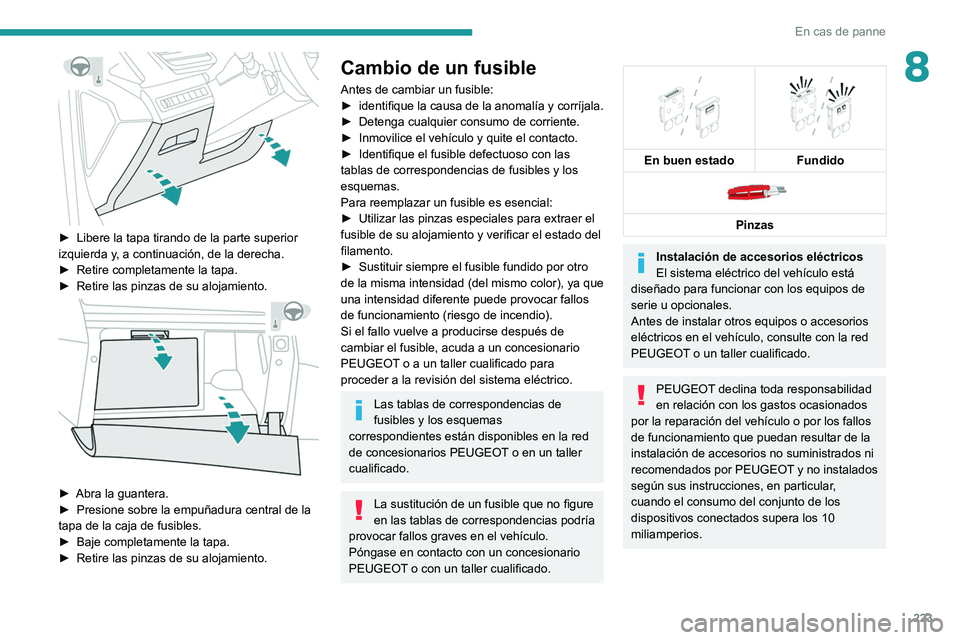

► Libere la tapa tirando de la parte superior
izquierda y , a continuación, de la derecha.
►

Retire completamente la tapa.
►


Retire las pinzas de su alojamiento.

► Abra la guantera.
► Presione sobre la empuñadura central de la
tapa de la caja de fusibles.
►

Baje completamente la tapa.
►


Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► identifique la causa de la anomalía y corríjala.
►

Detenga cualquier consumo de corriente.
►


Inmovilice el vehículo y quite el contacto.
►


Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
►


Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
►


Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a un concesionario
PEUGEOT

o a un taller cualificado para
proceder a la revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y los esquemas
correspondientes están disponibles en la red
de concesionarios PEUGEOT o en un taller
cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias podría
provocar fallos graves en el vehículo.
Póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado.


En buen estado
Fundido

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte con la red
PEUGEOT o un taller cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo del conjunto de los
dispositivos conectados supera los 10
miliamperios.

224
En cas de panne

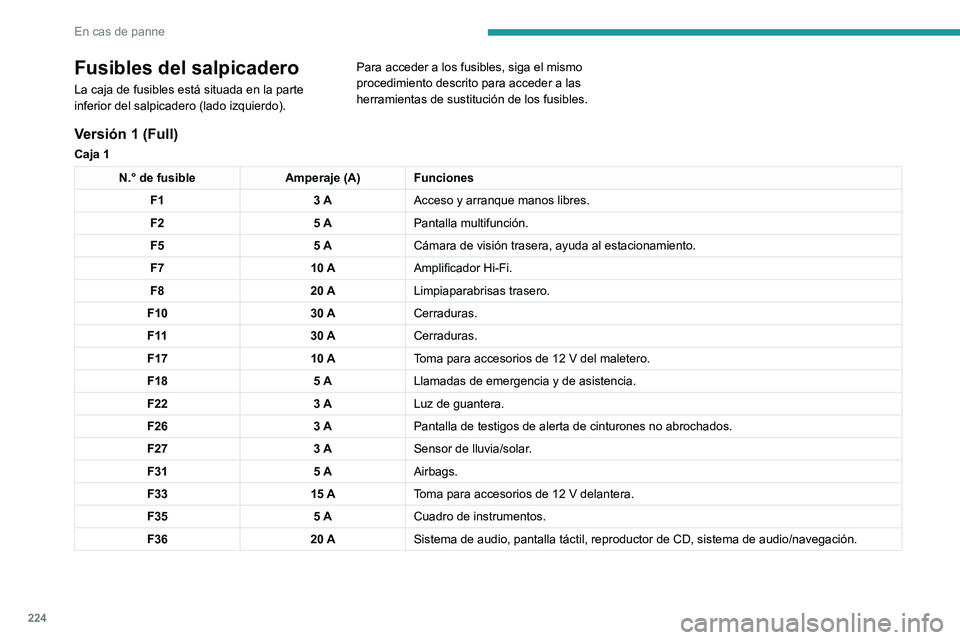

Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (lado izquierdo).Para acceder a los fusibles, siga el mismo
procedimiento descrito para acceder a las
herramientas de sustitución de los fusibles.
Versión 1 (Full)
Caja 1
N.° de fusible
Amperaje (A) Funciones
F1 3 AAcceso y arranque manos libres.
F2 5 APantalla multifunción.
F5 5 ACámara de visión trasera, ayuda al estacionamiento.
F7 10 AAmplificador Hi-Fi.
F8 20 ALimpiaparabrisas trasero.
F10 30 ACerraduras.
F 11 30 ACerraduras.
F17 10 AToma para accesorios de 12
V del maletero.
F18 5 ALlamadas de emergencia y de asistencia.
F22 3 ALuz de guantera.
F26 3 APantalla de testigos de alerta de cinturones no abrochados.
F27 3 ASensor de lluvia/solar.
F31 5 AAirbags.
F33 15 AToma para accesorios de 12
V delantera.
F35 5 ACuadro de instrumentos.
F36 20 ASistema de audio, pantalla táctil, reproductor de CD, sistema de audi\
o/navegación.

225
En cas de panne

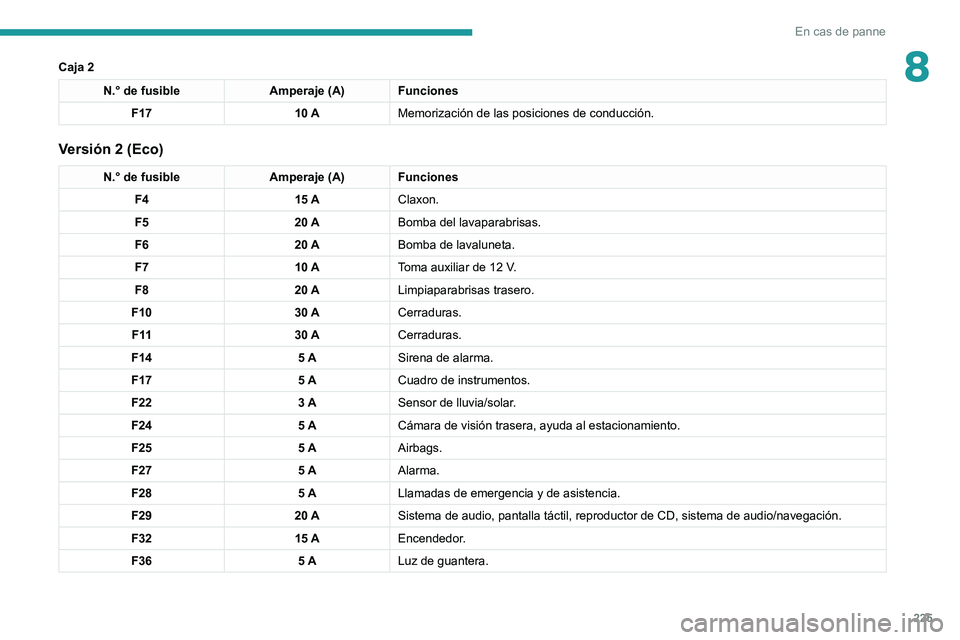

8Caja 2
N.° de fusibleAmperaje (A) Funciones
F17 10 AMemorización de las posiciones de conducción.
Versión 2 (Eco)
N.° de fusible Amperaje (A) Funciones
F4 15 AClaxon.
F5 20 ABomba del lavaparabrisas.
F6 20 ABomba de lavaluneta.
F7 10 AToma auxiliar de 12
V.
F8 20 ALimpiaparabrisas trasero.
F10 30 ACerraduras.
F 11 30 ACerraduras.
F14 5 ASirena de alarma.
F17 5 ACuadro de instrumentos.
F22 3 ASensor de lluvia/solar.
F24 5 ACámara de visión trasera, ayuda al estacionamiento.
F25 5 AAirbags.
F27 5 AAlarma.
F28 5 ALlamadas de emergencia y de asistencia.
F29 20 ASistema de audio, pantalla táctil, reproductor de CD, sistema de audi\
o/navegación.
F32 15 AEncendedor.
F36 5 ALuz de guantera.

226
En cas de panne

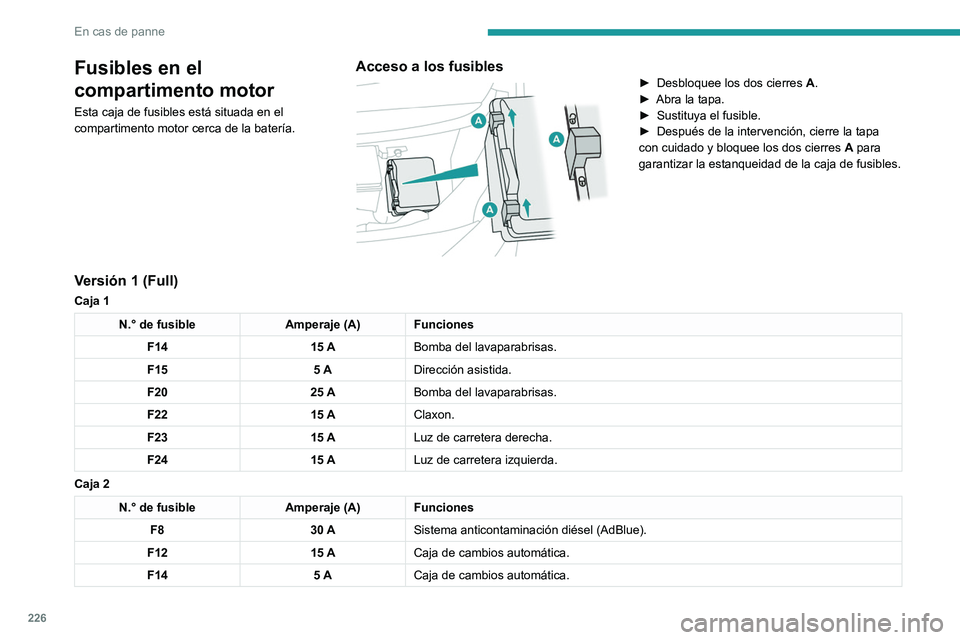

Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A.
► Abra la tapa.
►

Sustituya el fusible.
►


Después de la intervención, cierre la tapa
con cuidado y bloquee los dos cierres A

para
garantizar la estanqueidad de la caja de fusibles.
Versión 1 (Full)
Caja 1
N.° de fusible Amperaje (A) Funciones
F14 15 ABomba del lavaparabrisas.
F15 5 ADirección asistida.
F20 25 ABomba del lavaparabrisas.
F22 15 AClaxon.
F23 15 ALuz de carretera derecha.
F24 15 ALuz de carretera izquierda.
Caja 2
N.° de fusible Amperaje (A) Funciones
F8 30 ASistema anticontaminación diésel (AdBlue).
F12 15 ACaja de cambios automática.
F14 5 ACaja de cambios automática.

227
En cas de panne

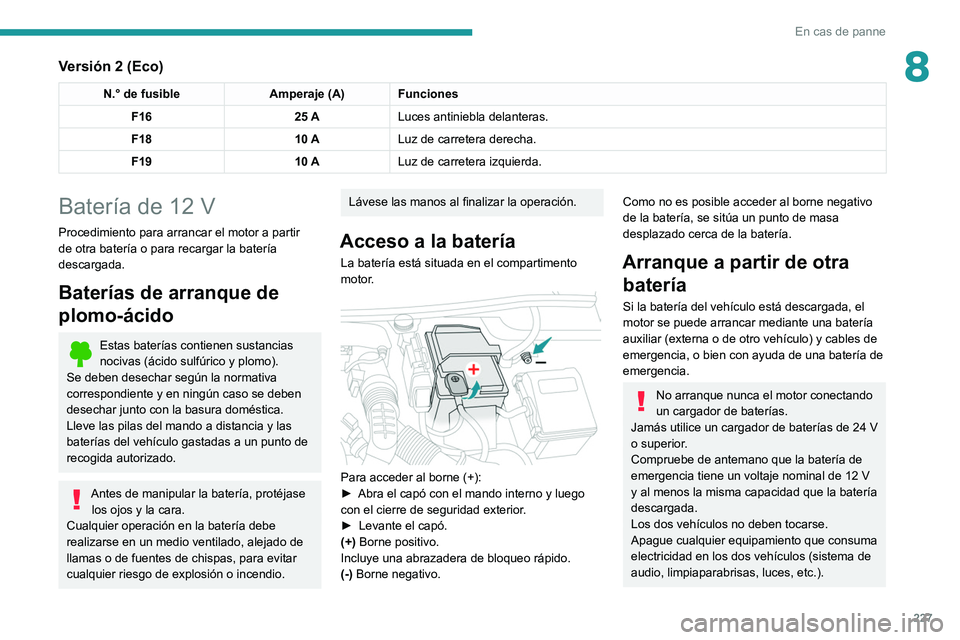

8Versión 2 (Eco)
N.° de fusibleAmperaje (A) Funciones
F16 25 ALuces antiniebla delanteras.
F18 10 ALuz de carretera derecha.
F19 10 ALuz de carretera izquierda.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Acceso a la batería
La batería está situada en el compartimento
motor.


Para acceder al borne (+):
► Abra el capó con el mando interno y luego
con el cierre de seguridad exterior
.
►

Levante el capó.
(+)

Borne positivo.
Incluye una abrazadera de bloqueo rápido.
(-) Borne negativo.
Como no es posible acceder al borne negativo
de la batería, se sitúa un punto de masa
desplazado cerca de la batería.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).

228
En cas de panne
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
►

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
► Accione el motor de arranque del vehículo
averiado y deje funcionar el motor .
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
►


Desconecte los cables de arranque de
emergencia en orden inverso

.
►

V
uelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►

Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Con una caja de cambios automática, no
empuje el vehículo para arrancar el
motor.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Uso del vehículo principalmente en trayectos
cortos
– En previsión de una inmovilización prolongada
de varias semanas.
Póngase en contacto con un concesionario
PEUGEOT
o con un taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Apague el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
