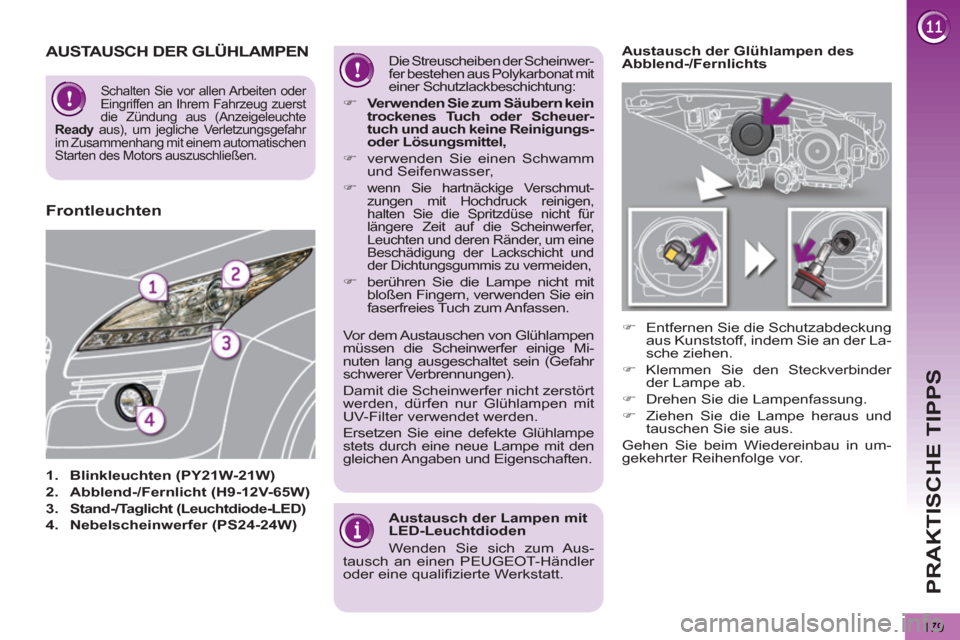

Page 181 of 284
PRAKTISCHE TIPPS
179
Austausch der Glühlampen des
Abblend-/Fernlichts
)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.
)
Klemmen Sie den Steckverbinder
der Lampe ab.
)
Drehen Sie die Lampenfassung.
)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
AUSTAUSCH DER GLÜHLAMPEN
1.
Blinkleuchten (PY21W-21W)
2.
Abblend-/Fernlicht (H9-12V-65W)
3.
Stand-/Taglicht (Leuchtdiode-LED)
4.
Nebelscheinwerfer (PS24-24W)
Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:
)
Verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuer-
tuch und auch keine Reinigungs-
oder Lösungsmittel,
)
verwenden Sie einen Schwamm
und Seifenwasser,
)
wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen,
halten Sie die Spritzdüse nicht für
längere Zeit auf die Scheinwerfer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden,
)
berühren Sie die Lampe nicht mit
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Frontleuchten
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer einige Mi-
nuten lang ausgeschaltet sein (Gefahr
schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Aus-
tausch an einen PEUGEOT-Händler
oder eine qualifi zierte Werkstatt.
Schalten Sie vor allen Arbeiten oder
Eingriffen an Ihrem Fahrzeug zuerst
die Zündung aus (Anzeigeleuchte
Ready
aus), um jegliche Verletzungsgefahr
im Zusammenhang mit einem automatischen
Starten des Motors auszuschließen.
Page 182 of 284
PRAKTISCHE TIPPS
180

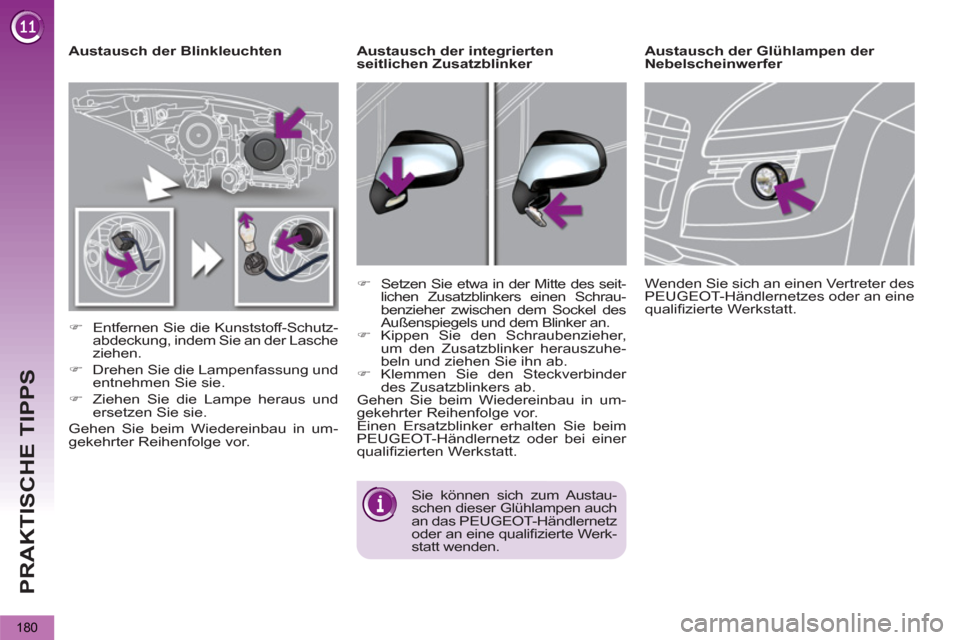

Austausch der Blinkleuchten
)
Entfernen Sie die Kunststoff-Schutz-
abdeckung, indem Sie an der Lasche
ziehen.
)
Drehen Sie die Lampenfassung und
entnehmen Sie sie.
)
Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen der
Nebelscheinwerfer
Sie können sich zum Austau-
schen dieser Glühlampen auch
an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werk-
statt wenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
)
Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.
)
Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz oder bei einer
qualifi zierten Werkstatt.
Austausch der integrierten
seitlichen Zusatzblinker

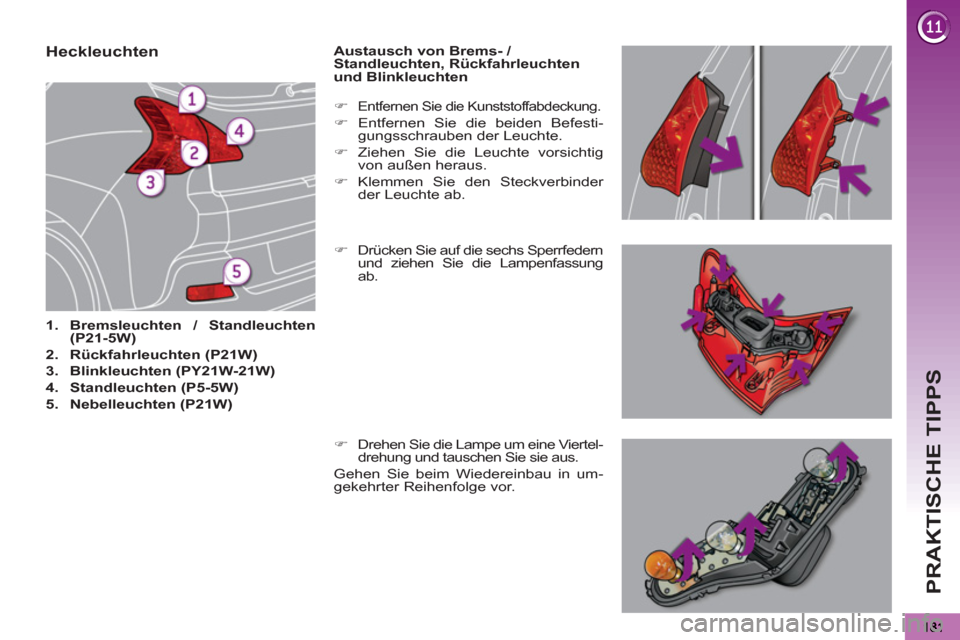

Page 183 of 284
PRAKTISCHE TIPPS
Heckleuchten
1.
Bremsleuchten / Standleuchten
(P21-5W)
2.
Rückfahrleuchten (P21W)
3.
Blinkleuchten (PY21W-21W)
4.
Standleuchten (P5-5W)
5.
Nebelleuchten (P21W)
Austausch von Brems- /
Standleuchten, Rückfahrleuchten
und Blinkleuchten
)
Drücken Sie auf die sechs Sperrfedern
und ziehen Sie die Lampenfassung
ab.
)
Entfernen Sie die Kunststoffabdeckung.
)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.
)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.
)
Klemmen Sie den Steckverbinder
der Leuchte ab.
)
Drehen Sie die Lampe um eine Viertel-
drehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

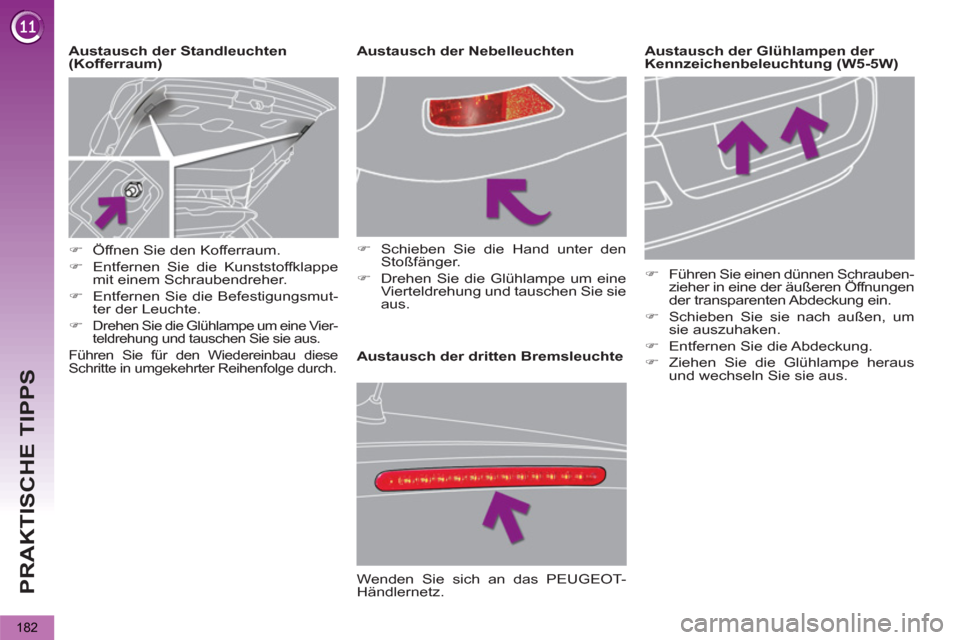

Page 184 of 284
PRAKTISCHE TIPPS
182
Austausch der dritten Bremsleuchte
Austausch der Standleuchten
(Kofferraum)
Austausch der Nebelleuchten
)
Öffnen Sie den Kofferraum.
)
Entfernen Sie die Kunststoffklappe
mit einem Schraubendreher.
)
Entfernen Sie die Befestigungsmut-
ter der Leuchte.
)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.
)
Schieben Sie die Hand unter den
Stoßfänger.
)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie
aus.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.
)
Schieben Sie sie nach außen, um
sie auszuhaken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.

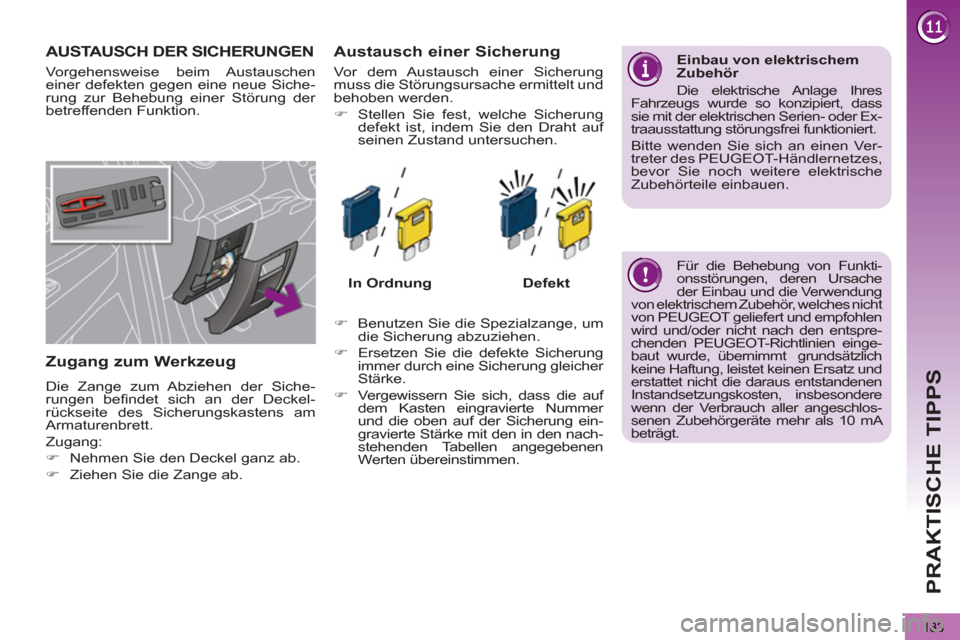

Page 185 of 284
PRAKTISCHE TIPPS
183
AUSTAUSCH DER SICHERUNGEN
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen befi ndet sich an der Deckel-
rückseite des Sicherungskastens am
Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Austausch einer Sicherung
In Ordnung
Defekt
)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung gleicher
Stärke.
)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung ein-
gravierte Stärke mit den in den nach-
stehenden Tabellen angegebenen
Werten übereinstimmen.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder Ex-
traausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches nicht
von PEUGEOT geliefert und empfohlen
wird und/oder nicht nach den entspre-
chenden PEUGEOT-Richtlinien einge-
baut wurde, übernimmt grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlos-
senen Zubehörgeräte mehr als 10 mA
beträgt.
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.
)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.

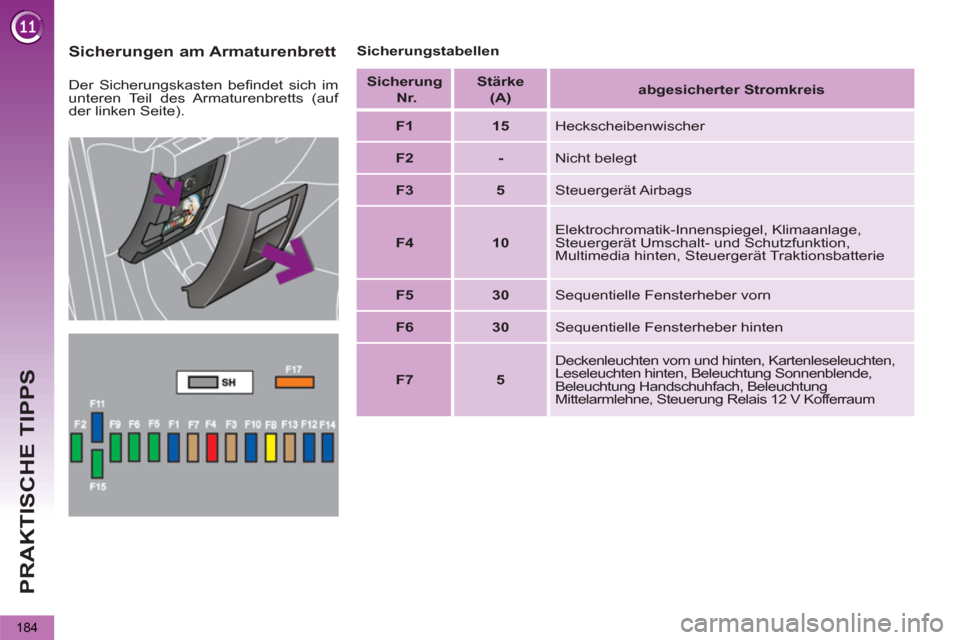

Page 186 of 284
PRAKTISCHE TIPPS
184
Sicherungen am Armaturenbrett
Sicherungstabellen
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten, Steuergerät Traktionsbatterie
F5
30
Sequentielle Fensterheber vorn
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum
Page 187 of 284
PRAKTISCHE TIPPS
185

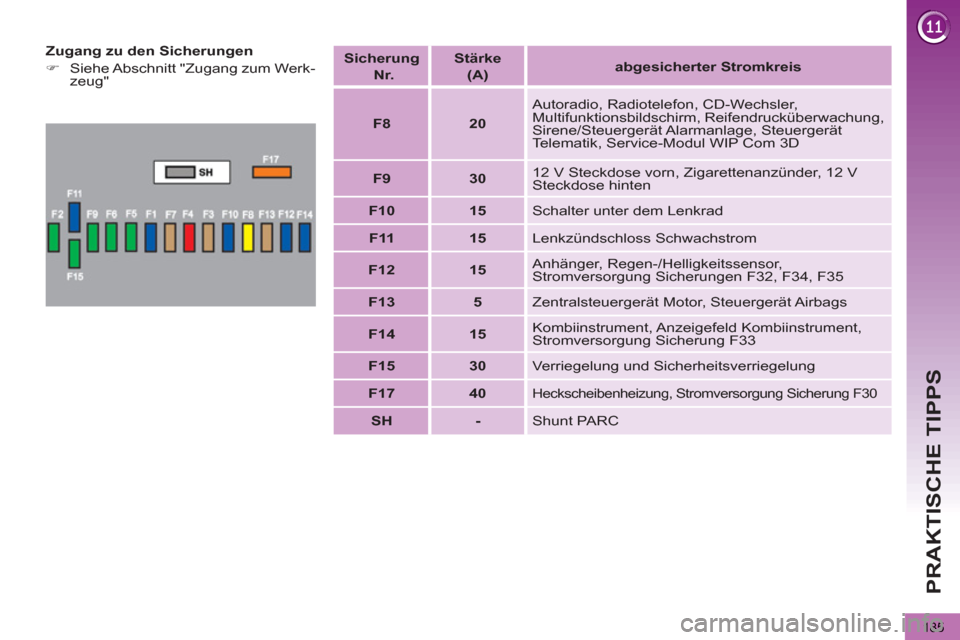

Zugang zu den Sicherungen
)
Siehe Abschnitt "Zugang zum Werk-
zeug"
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät
Telematik, Service-Modul WIP Com 3D
F9
30
12 V Steckdose vorn, Zigarettenanzünder, 12 V
Steckdose hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30
SH
-
Shunt PARC

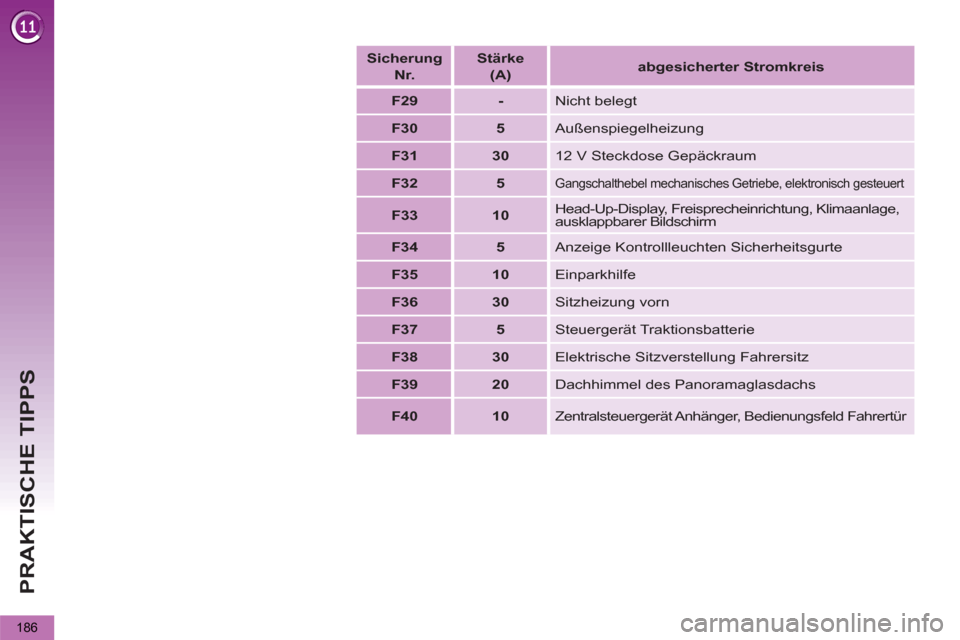

Page 188 of 284
PRAKTISCHE TIPPS
186
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F29
-
Nicht belegt
F30
5
Außenspiegelheizung
F31
30
12 V Steckdose Gepäckraum
F32
5
Gangschalthebel mechanisches Getriebe, elektronisch gesteuert
F33
10
Head-Up-Display, Freisprecheinrichtung, Klimaanlage,
ausklappbarer Bildschirm
F34
5
Anzeige Kontrollleuchten Sicherheitsgurte
F35
10
Einparkhilfe
F36
30
Sitzheizung vorn
F37
5
Steuergerät Traktionsbatterie
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachhimmel des Panoramaglasdachs
F40
10
Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür

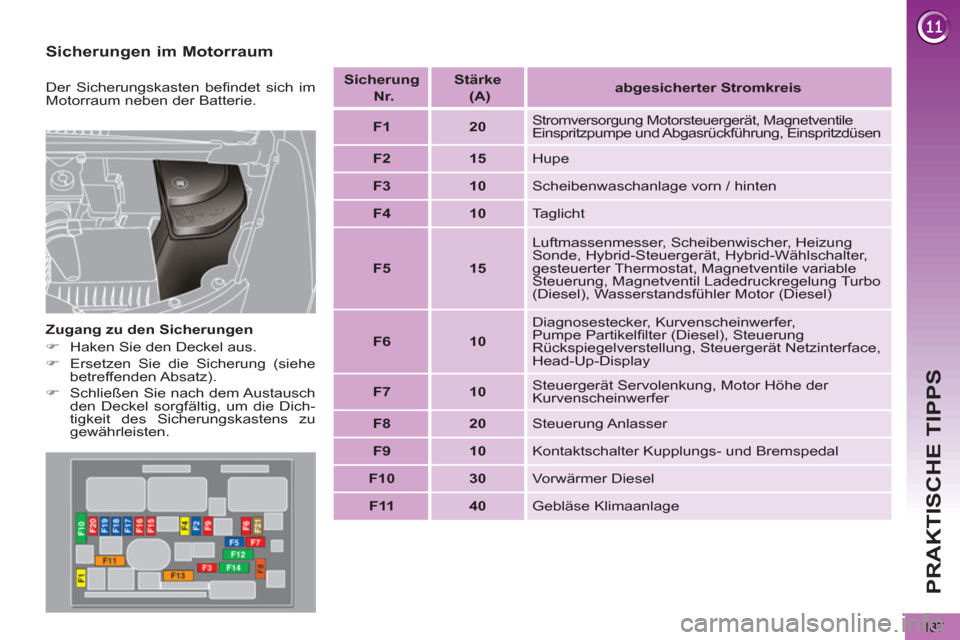

Page 189 of 284
PRAKTISCHE TIPPS
187
Sicherungen im Motorraum
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.
Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie.
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
20
Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung, Einspritzdüsen
F2
15
Hupe
F3
10
Scheibenwaschanlage vorn / hinten
F4
10
Taglicht
F5
15
Luftmassenmesser, Scheibenwischer, Heizung
Sonde, Hybrid-Steuergerät, Hybrid-Wählschalter,
gesteuerter Thermostat, Magnetventile variable
Steuerung, Magnetventil Ladedruckregelung Turbo
(Diesel), Wasserstandsfühler Motor (Diesel)
F6
10
Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Steuerung
Rückspiegelverstellung, Steuergerät Netzinterface,
Head-Up-Display
F7
10
Steuergerät Servolenkung, Motor Höhe der
Kurvenscheinwerfer
F8
20
Steuerung Anlasser
F9
10
Kontaktschalter Kupplungs- und Bremspedal
F10
30
Vorwärmer Diesel
F11
40
Gebläse Klimaanlage

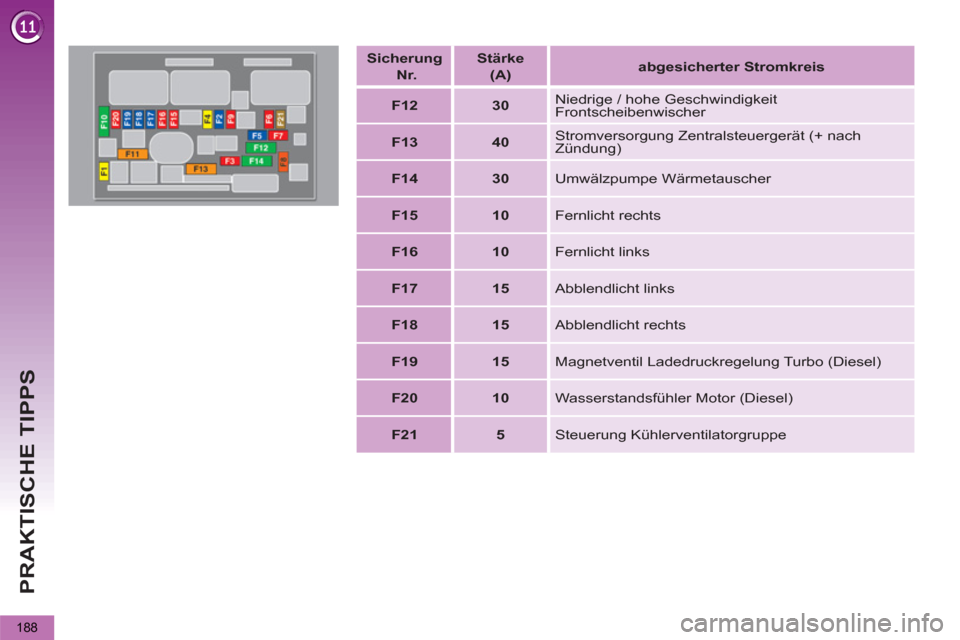

Page 190 of 284
PRAKTISCHE TIPPS
188
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F12
30
Niedrige / hohe Geschwindigkeit
Frontscheibenwischer
F13
40
Stromversorgung Zentralsteuergerät (+ nach
Zündung)
F14
30
Umwälzpumpe Wärmetauscher
F15
10
Fernlicht rechts
F16
10
Fernlicht links
F17
15
Abblendlicht links
F18
15
Abblendlicht rechts
F19
15
Magnetventil Ladedruckregelung Turbo (Diesel)
F20
10
Wasserstandsfühler Motor (Diesel)
F21
5
Steuerung Kühlerventilatorgruppe
