Peugeot 3008 Hybrid 4 2012 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2012Pages: 284, PDF Size: 14.36 MB
Page 1 of 284
Page 2 of 284
Odszukaj Tw oją instrukcję obsługi na stronie internetowejPeugeot, zakładka "Strefa osobista".
Przeglądanie instrukcji obsługi "on-line" pozwala uzyskaćdostęp do najnowszych dostępnych informacji, łatwodostrzegalnych w zakładce oznaczonej tym piktogramem:
Jeżeli zakładka "Strefa osobista" nie jest dostępna na stronieinternetowej marki Państwa kraju, można przejrzeć instrukcję obsługi pod następującym adresem: http://public.servicebox.peugeot.com
link w "Dostępie dla klienta indywidualnego", język,
model,
okres edycji odpowiadający dacie 1. rejestracji.
Bardzo ważna informacja ser wisowa:
Montaż wyposażenia lub akcesoriów elektrycznych, nie zatwierdzonych przez Automobiles PEUGEOT, m oże spowodować usterkę elektronicznego systemu w samochodzie. Proszę zwrócić uwagę na tę informację i skontaktować się z przedstawicielem Marki PEUGEOT, k t ó ry przedstawi Państwu ofertę zatwierdzonych element
Page 3 of 284
Odsyłacz do strony:
taki symbol odsyła Państwa
do strony, na której można
znaleźć szczegółowe informa-
cje na dany temat.
Legenda
Ochrona środowiska:
taki symbol towarzyszy po-
radom związanym z ochroną
środowiska.
Informacja:
taki symbol zwraca uwagę na
dodatkowe informacje, mogą-
ce przydać się dla lepszego wykorzy-
stywania samochodu.
Ostrzeżenie:
taki symbol oznacza ostrzeże-
nie, które należy bezwzględnie
wziąć pod uwagę dla bezpieczeństwa
swojego, innych oraz aby nie spowo-
dować uszkodzenia samochodu.
SZANOWNI
PAŃSTWO
Dziękujemy za wybranie 3008 HYbrid4,
symbolu zaufania, przyjemności i inno-
wacji.
Niniejsza instrukcja obsługi pozwoli
Państwu w pełni wykorzystać zalety
3008 HYbrid4 w każdej możliwej sytu-
acji.
Na pierwszych stronach instrukcji znaj-
duje się obrazkowy spis treści, a po
nim wprowadzenie, ułatwiające pozna-
nie samochodu.
Szczegółowe informacje na temat
3008 HYbrid4, komfortu, bezpieczeń-
stwa oraz stanowiska kierowcy opisane
są w kolejnych rozdziałach, prezentu-
jąc zalety samochodu i umożliwiając
ich pełne wykorzystanie.
Na końcu instrukcji znajduje się indeks
obrazkowy, który ułatwi Państwu szybkie
odnalezienie wyposażenia lub funkcji.
Poszczególne modele mogą posiadać
tylko część opisanego w niniejszej in-
strukcji wyposażenia w zależności od
poziomu wykończenia, modeli, wersji
oraz przepisów obowiązujących w kra-
ju, w którym został
y sprzedane.
Page 4 of 284
SPIS TREŚCI
WPROWADZENIE 4-25
KONTROLA JAZDY 47-61
BEZPIECZEŃSTWODZIECI 122-132
EKRANY
WIELOFUNKCYJNE 62-70
BEZPIECZEŃSTWO 133-142
KOMFORT 71-84
OTWIERANIE 85-99
WIDOCZNOŚĆ 100-110WYPOSAŻENIE 111-12
1
Zestaw wskaźników........................47Kontrolki..........................................49Wskaźniki.......................................57Przyciski regulacyjne ......................61
Foteliki dziecięce..........................122Foteliki dziecięce ISOFIX.............129Bezpieczeństwo dzieci.................132
Ekran C (WIP Sound).....................62Składany ekran kolorowy 16/9 o
wysokiej rozdzielczości(WIP Com 3D)..............................65
Wskaźniki kierunkowskazów........133Światła awaryjne ..........................133Sygnał dźwiękowy........................133System ESC.................................134Pasy bezpieczeństwa...................136Poduszki powietrzne ....................139
Ogrzewanie i Wentylacja ................71Osuszanie - odmrażanie
tylnej szyby...................................72Klimatyzacja automatycznadwustrefowa .................................73Fotele przednie...............................76Kanapa tylna..................................80Regulacja kierownicy ......................82Lusterka wsteczne ..........................83
Klucz z pilotem zdalnegosterowania ....................................85Alarm..............................................90Podnośniki szyb.............................92Drzwi...............................................94Bagażnik .........................................96Dolna burta bagażnika ...................97Zbiornik paliwa ...............................98Zabezpieczenie przed pomyłką
przy tankowaniu (Diesel)..............99
Przełączniki oświetlenia...............100Światła diodoweą ...........................102Światła dzienne ............................102Automatyczne włączanie świateł....ł103Regulacja reflektor
Page 5 of 284
SPIS TREŚCI
INDEKS
ALFABETYCZNY 271-274
JAZDA 143-162
KONTROLE 163-169
INFORMACJEPRAKTYCZNE 170-199
DANE TECHNICZNE 200-204
AUDIO I TELEMATYKA 205-270
Elektryczny hamulec postojowy...143Wspomaganie ruszania na pochyłej drodze ..........................148Wyświetlacz na przedniej szybie ...151Ogranicznik prędkości..................153Regulator prędkości.....................155Zautomatyzowana skrzynia biegów z6 biegami....................................157Pomoc przy parkowaniu ...............161
Pokrywa silnika.............................164Brak paliwa (Diesel).....................165Silnik Diesla ..................................166Sprawdzanie stanu płynów...........167Kontrole........................................168
Zestaw do prowizorycznej naprawyopony..........................................170Wymiana koła...............................176Wymiana żarówki .........................179Wymiana bezpiecznika .................183Akumulator 12 V...........................190Tryb ekonomiczny........................193Wymiana pióra wycieraczki szyby...y194Holowanie samochodu .................194Holowanie.....................................195Holowanie przyczepy...................196Montaż pałąków dachowych........197Osłona zimowa.............................197Akcesoria......................................198
Silnik elektryczny..........................200Silniki Diesel.................................201Masy Diesel ..................................202Wymiary ........................................203Elementy identyfikacyjne..............204
INDEKS
OBRAZKOWY 275-279
Połączenie alarmowe lub z assistance drogowym .................205WIP Com 3D................................209WIP Sound...................................253
Page 6 of 284
4
W
P

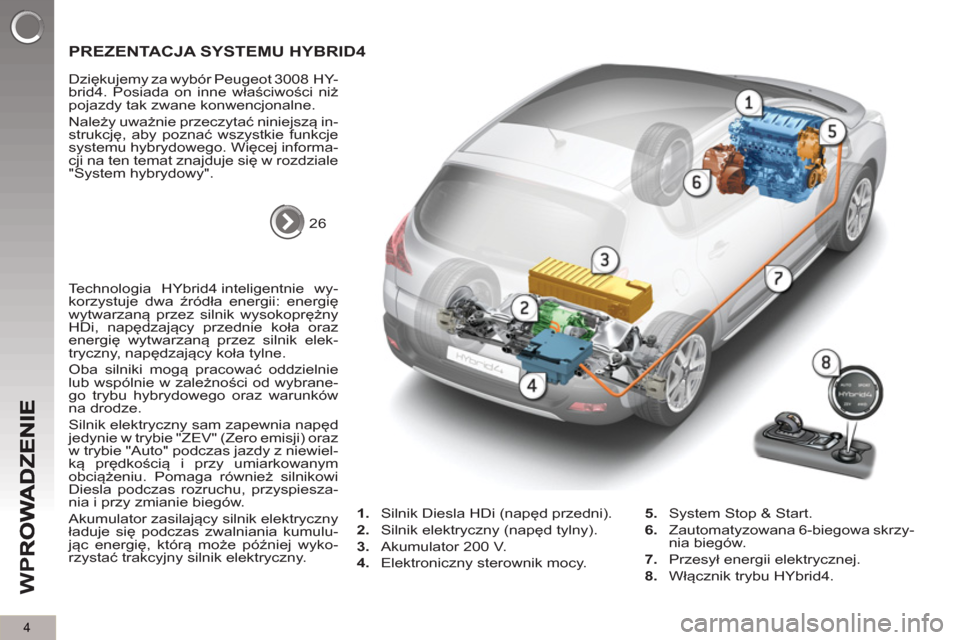

PREZENTACJA SYSTEMU HYBRID4
26
Dziękujemy za wybór Peugeot 3008 HY-
brid4. Posiada on inne właściwości niż
pojazdy tak zwane konwencjonalne.
Należy uważnie przeczytać niniejszą in-
strukcję, aby poznać wszystkie funkcje
systemu hybrydowego. Więcej informa-
cji na ten temat znajduje się w rozdziale
"System hybrydowy".
Technologia HYbrid4 inteligentnie wy-
korzystuje dwa źródła energii: energię
wytwarzaną przez silnik wysokoprężny
HDi, napędzający przednie koła oraz
energię wytwarzaną przez silnik elek-
tryczny, napędzający koła tylne.
Oba silniki mogą pracować oddzielnie
lub wspólnie w zależności od wybrane-
go trybu hybrydowego oraz warunków
na drodze.
Silnik elektryczny sam zapewnia napęd
jedynie w trybie "ZEV" (Zero emisji) oraz
w trybie "Auto" podczas jazdy z niewiel-
ką prędkością i przy umiarkowanym
obciążeniu. Pomaga równie
ż silnikowi
Diesla podczas rozruchu, przyspiesza-
nia i przy zmianie biegów.
Akumulator zasilający silnik elektryczny
ładuje się podczas zwalniania kumulu-
jąc energię, którą może później wyko-
rzystać trakcyjny silnik elektryczny.
1.
Silnik Diesla HDi (napęd przedni).
2.
Silnik elektryczny (napęd tylny).
3.
Akumulator 200 V.
4.
Elektroniczny sterownik mocy.
5.
System Stop & Start.
6.
Zautomatyzowana 6-biegowa skrzy-
nia biegów.
7.
Przesył energii elektrycznej.
8.
Włącznik trybu HYbrid4.
Page 7 of 284
5
W
P

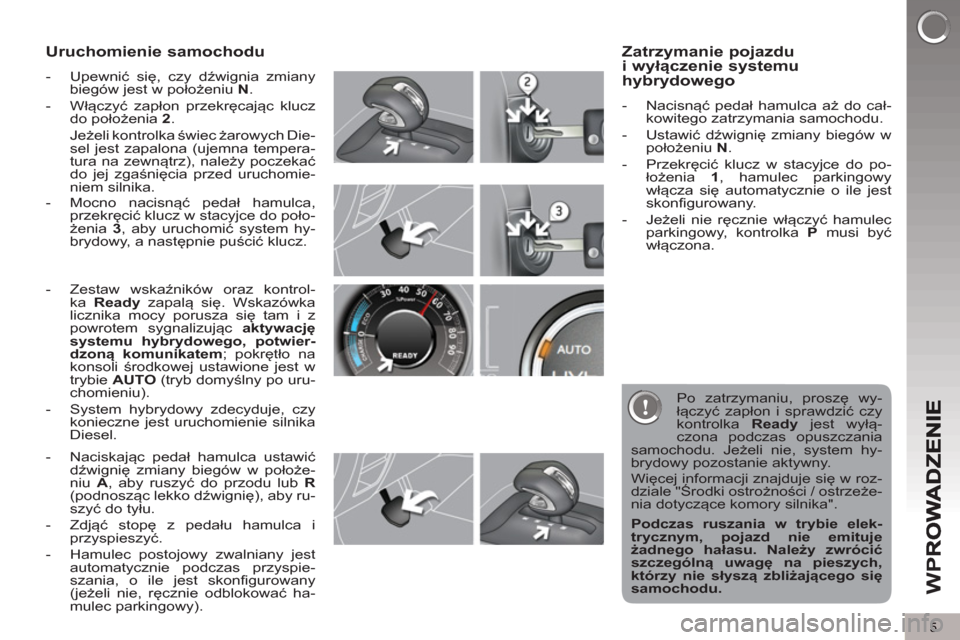

Uruchomienie samochodu
- Upewnić się, czy dźwignia zmiany
biegów jest w położeniu N
.
- Włączyć zapłon przekręcając klucz
do położenia 2
.
Jeżeli kontrolka świec żarowych Die-
sel jest zapalona (ujemna tempera-
tura na zewnątrz), należy poczekać
do jej zgaśnięcia przed uruchomie-
niem silnika.
- Zestaw wskaźników oraz kontrol-
ka Ready
zapalą się. Wskazówka
licznika mocy porusza się tam i z
powrotem sygnalizując aktywację
systemu hybrydowego, potwier-
dzoną komunikatem
; pokrętło na
konsoli środkowej ustawione jest w
trybie AUTO
(tryb domyślny po uru-
chomieniu).
- System hybrydowy zdecyduje, czy
konieczne jest uruchomienie silnika
Diesel.
- Naciskając pedał hamulca ustawić
dźwignię zmiany biegów w położe-
niu A
, aby ruszyć do przodu lub R
(podnosząc lekko dźwignię), aby ru-
szyć do tyłu.
- Zdjąć stopę z pedału hamulca i
przyspieszyć.
- Hamulec postojowy zwalniany jest
automatycznie podczas przyspie-
szania, o ile jest skonfigurowany
(jeżeli nie, ręcznie odblokować ha-
mulec parkingowy).
Zatrzymanie pojazdu i wyłączenie systemu hybrydowego
- Nacisnąć pedał hamulca aż do cał-
kowitego zatrzymania samochodu.
- Ustawić dźwignię zmiany biegów w
położeniu N
.
- Przekręcić klucz w stacyjce do po-
łożenia 1
, hamulec parkingowy
włącza się automatycznie o ile jest
skonfigurowany.
- Jeżeli nie ręcznie włączyć hamulec
parkingowy, kontrolka P
musi być
włączona.
- Mocno nacisnąć pedał hamulca,
przekręcić klucz w stacyjce do poło-
żenia 3
, aby uruchomić system hy-
brydowy, a następnie puścić klucz.
Po zatrzymaniu, proszę wy-
łączyć
zapłon i sprawdzić czy
kontrolka Ready
jest wyłą-
czona podczas opuszczania
samochodu. Jeżeli nie, system hy-
brydowy pozostanie aktywny.
Więcej informacji znajduje się w roz-
dziale "Środki ostrożności / ostrzeże-
nia dotyczące komory silnika".
Podczas ruszania w trybie elek-
trycznym, pojazd nie emituje
żadnego hałasu. Należy zwrócić
szczególną uwagę na pieszych,
którzy nie słyszą zbliżającego się
samochodu.
Page 8 of 284
6
W
P
SELEKTOR TRYBU HYBRID4
Tr
yb AUTO
Tryb "zero zanieczyszczeń" wykorzy-
stuje napęd w 100% elektryczny.
Ten tryb umożliwia wymuszenie cichej
jazdy z umiarkowaną prędkością (mia-
sto, parking, …).
Tryb można włączyć w sprzyjających
warunkach (szczególnie gdy stan na-
ładowania akumulatora wysokiego na-
pięcia jest wystarczający) - pozwala on
rozwinąć prędkość do około 60 km/h.
Tryb ZEV(Zero Emission Vehicle)
Wyłączenie i uruchomienie systemu
hybrydowego
Ten tryb w sposób automatyczny steru-
je oddzielnym lub wspólnym działaniem
silników (wysokoprężnego i elektrycz-
nego) w zależności od ustawień po-
jazdu, warunków na drodze i sposobu
prowadzenia.
Tryb standardowy zmniej-
sza zużycie paliwa.
Tryb włącza się automatycz-
nie po uruchomieniu pojazdu.
Ten tryb aktywuje jazdę elektryczną
"zero zanieczyszczeń" o ile warunki na
to pozwalają.
Silnik elektryczny uzupełnia również
działanie silnika spalinowego podczas
uruchamiania i przy zmianie biegów
oraz w przypadku niewystarczającej
motoryczności.
Zasięg zależy od stanu na-
ładowania akumulatora i
warunków na drodze (oko-
ło 2 km w sprzyjających
warunkach).
W tym trybie, średni poziom nałado-
wania akumulatora wynosi od 4 do
5 segmentów, aby zachować margines
odzyskiwania energii podczas zwalnia-
nia lub zjazdu (energia bezpłatna).
Page 9 of 284
7
W
P

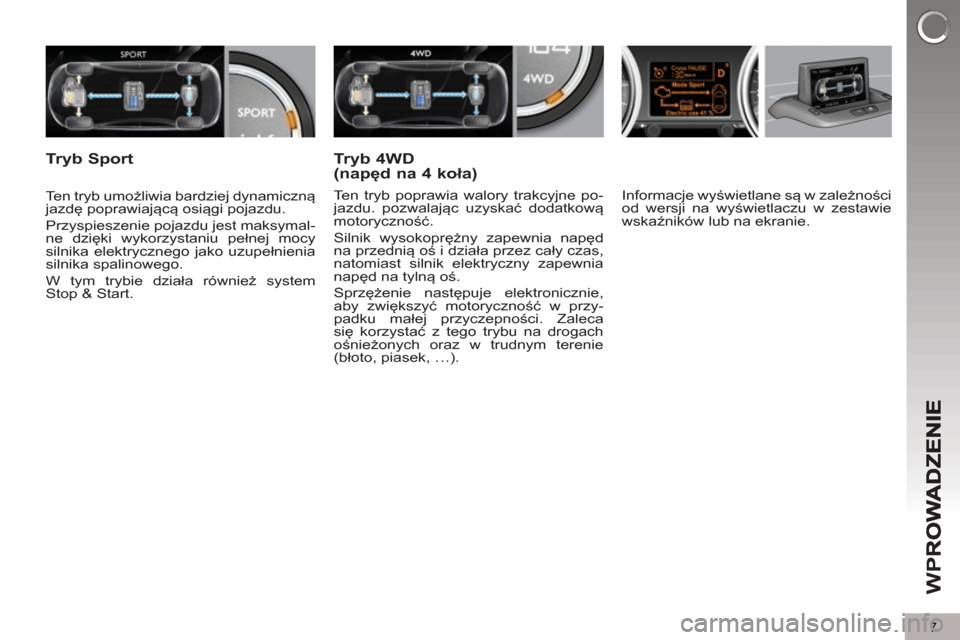

Informacje wyświetlane są w zależności
od wersji na wyświetlaczu w zestawie
wskaźników lub na ekranie.
Ten tryb umożliwia bardziej dynamiczną
jazdę poprawiającą osiągi pojazdu.
Przyspieszenie pojazdu jest maksymal-
ne dzięki wykorzystaniu pełnej mocy
silnika elektrycznego jako uzupełnienia
silnika spalinowego.
W tym trybie działa również system
Stop & Start.
Ten tryb poprawia walory trakcyjne po-
jazdu. pozwalając uzyskać dodatkową
motoryczność.
Silnik wysokoprężny zapewnia napęd
na przednią oś i działa przez cały czas,
natomiast silnik elektryczny zapewnia
napęd na tylną oś.
Sprzężenie następuje elektronicznie,
aby zwiększyć motoryczność w przy-
padku małej przyczepno
ści. Zaleca
się korzystać z tego trybu na drogach
ośnieżonych oraz w trudnym terenie
(błoto, piasek, …).
Tryb Sport
Tryb 4WD (napęd na 4 koła)
Page 10 of 284
8
W
P

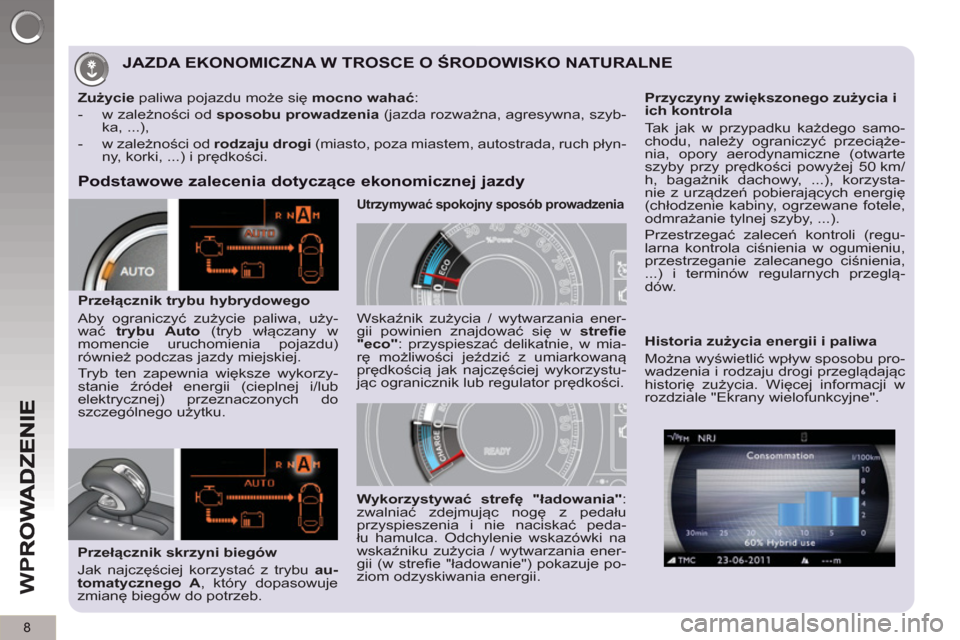

JAZDA EKONOMICZNA W TROSCE O ŚRODOWISKO NATURALNE
Podstawowe zalecenia dotyczące ekonomicznej jazdy
Przełącznik skrzyni biegów
Jak najczęściej korzystać z trybu au-
tomatycznego A
, który dopasowuje
zmianę biegów do potrzeb.
Zużycie
paliwa pojazdu może się mocno wahać
:
- w zależności od sposobu prowadzenia
(jazda rozważna, agresywna, szyb-
ka, ...),
- w zależności od rodzaju drogi
(miasto, poza miastem, autostrada, ruch płyn-
ny, korki, ...) i prędkości.
Przełącznik trybu hybrydowego
Aby ograniczyć zużycie paliwa, uży-
wać trybu Auto
(tryb włączany w
momencie uruchomienia pojazdu)
również podczas jazdy miejskiej.
Tryb ten zapewnia większe wykorzy-
stanie źródeł energii (cieplnej i/lub
elektrycznej) przeznaczonych do
szczególnego użytku. Wskaźnik zużycia / wytwarzania ener-
gii powinien znajdować si
ę w strefie
"eco"
: przyspieszać delikatnie, w mia-
rę możliwości jeździć z umiarkowaną
prędkością jak najczęściej wykorzystu-
jąc ogranicznik lub regulator prędkości.
Przyczyny zwiększonego zużycia i
ich kontrola
Tak jak w przypadku każdego samo-
chodu, należy ograniczyć przeciąże-
nia, opory aerodynamiczne (otwarte
szyby przy prędkości powyżej 50 km/
h, bagażnik dachowy, ...), korzysta-
nie z urządzeń pobierających energię
(chłodzenie kabiny, ogrzewane fotele,
odmrażanie tylnej szyby, ...).
Przestrzegać zaleceń kontroli (regu-
larna kontrola ciśnienia w ogumieniu,
przestrzeganie zalecanego ciśnienia,
...) i terminów regularnych przeglą-
dów.
Historia zużycia energii i paliwa
Można wyświetlić wpływ sposobu pro-
wadzenia i rodzaju drogi przeglądając
historię zużycia. Więcej informacji w
rozdziale "Ekrany wielofunkcyjne".
Wykorzystywać strefę "ładowania"
:
zwalniać zdejmując nogę z pedału
przyspieszenia i nie naciskać peda-
łu hamulca. Odchylenie wskazówki na
wskaźniku zużycia / wytwarzania ener-
gii (w strefie "ładowanie") pokazuje po-
ziom odzyskiwania energii.
Utrzymywać
spokojny sposób prowadzenia
