Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen
säleikössä ja toinen kamera takana takaluukun
avauskytkimen läheisyydessä.
Kameroita hyödyntämällä järjestelmä
sallii auton lähiympäristön näyttämisen
kosketusnäytöllä: näkymä takaa, kun
peruutusvaihde kytketään ja näkymä edestä,
kun vaihteisto on vapaalla tai joku vaihde
kytkettynä.
Näkymä takaa
toiminto kytkeytyy automaattisesti päälle, kun
peruutusvaihde kytketään.
to
iminto kytkeytyy pois päältä:
-
a
utomaattisesti, kun ajonopeus saavuttaa
noin 10 km/h,
-
k
un peruutusvaihde vapautetaan
(takanäkymän tilalle tulee etunäkymä
noin
7 sekunnin ajaksi),
-
k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan. Jos autoon on kytketty perävaunu
tai vetolaitteeseen on kiinnitetty
pyöräteline, ylänäkymä auton takaa
muuttuu mustaksi.
Vain etupäässä oleva kamera
rekonstruoi näkymiä lähiympäristöstä.
6
Ajaminen
Page 272 of 566

270
3008-2_fi_Chap06_conduite_ed01-2016
Näkymät edestä ja takaaAUTO-tila
tämä tila on oletuksena käytössä.et
upuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
ylös, kun auto lähestyy estettä.
Vakionäkymä
Auton edessä oleva alue tulee näyttöön.
Auton ääriviivat näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
etu
puskureista lähtevä punainen viiva esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa
esittävät välimatkaa 1 m ja 2 m päässä.
tä
mä näkymä on käytettävissä A
u
to
-
tilassa
tai valitsemalla se näkymän vaihtovalikosta.
Moottorin käydessä ja ajonopeus alle
20 km/h, toiminto otetaan käyttöön
kosketusnäytön valikossa Ajaminen
:
F
V
alitse " Kameran panoraamanäkymä ".
A
u
to
-
tila tulee oletuksena näyttöön
etunäkymän kanssa, jos vaihteisto on vapaalla
tai joku vaihde on kytkettynä tai takanäkymän
kanssa, jos peruutusvaihde on kytkettynä.
to
iminto kytkeytyy pois päältä:
-
a
utomaattisesti, kun ajonopeus saavuttaa
noin 10 km/h (kuva katoaa väliaikaisesti
20
km/h nopeudesta alkaen)
-
k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
Ajaminen
Page 273 of 566

271
3008-2_fi_Chap06_conduite_ed01-2016
Zoom-näkymä
Kamera muistaa ympäristön toimenpiteen
aikana, jolloin se tuottaa rekonstruktion
näkymästä auton takaosan yläpuolelta ja
lähiympäristöstä. t
äl
löin mahdollistetaan auton
liikkuminen ympäristön esteet huomioiden.
tä
mä näkymä on käytettävissä A
u
to
-
tilassa
tai valitsemalla se näkymän vaihtovalikosta.
Näkymä 180°
Näkymä 180° sallii ulosajon peruuttamalla
pysäköintipaikasta ottaen huomioon
muiden autojen, jalankulkijan tai pyöräilijän
saapumisen.
tä
tä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Näkymä koostuu kolmesta alueesta: vasen A ,
keski B ja oikea C .
tä
mä näkymä on käytettävissä vain
valitsemalla se näkymän vaihtovalikosta.
Näkymät auton takaa ovat samankaltaisia kuin
versiossa Visiopark 1.
Katso lisätietoja Visiopark 1
näkymistä sitä
käsittelevästä kappaleesta.
es
teet voivat näyttää olevan
kauempana kuin ne todellisuudessa
ovat.
Kun liikutat autoa, on tärkeää
kontrolloida sivunäkymiä sivupeilien
avulla.
Pysäköintiavustin edessä / takana
täydentää osaltaan auton ympäristöstä
välittyvää tietoa.
6
Ajaminen
Page 274 of 566

272
3008-2_fi_Chap06_conduite_ed01-2016
Park Assist (Pysäköintiavustin)
Park Assist -järjestelmä tuo aktiivisen
avun pysäköimiseen, se tunnistaa sopivan
pysäköintipaikan ja avustaa pysäköimisessä
ohjaamalla ohjausjärjestelmää.
Se kääntää ohjauspyörää kuljettajan
käyttäessä kaasu-, jarru- ja kytkinpolkimia
ja vaihtaessa vaihteita (käsivalintainen
vaihteisto). Pysäköitäessä ja pysäköintipaikalta
poistuttaessa järjestelmä avustaa
kuljettajaa antamalla näkyviä ja kuuluvia
varoitussignaaleja ohjausliikkeiden
turvaamiseksi. o
hj
ausliikkeitä joudutaan
mahdollisesti tekemään useita.
Pysäköitäessä ohjauspyörä
pyörähtelee nopeasti. Älä pidä kiinni
ohjauspyörästä, äläkä laita käsiä
ohjauspyörän keskitankojen väliin.
Lisäksi estä väljien vaatteiden,
huivien, käsilaukkujen jne. juuttuminen
ohjauspyörään! Loukkaantumisvaara!
Kun Park Assist on käytössä, se estää
Stop & Start -järjestelmän siirtymisen
S
t
o
P
-tilaan. Park Assist -järjestelmän
kytkeminen päälle S
t
o
P
-tilassa
käynnistää moottorin.
tä
mä ohjausjärjestelmä ei korvaa
missään tapauksessa kuljettajan
velvollisuutta olla tarkkaavainen.
Kuljettajan on pystyttävä hallitsemaan
autonsa ja varmistuttava siitä, että
pysäköintitila pysyy vapaana koko ajan
siihen pysäköitäessä.
Joissakin tapauksissa tunnisimet eivät
ehkä tunnista niiden kuolleissa kulmissa
olevia pieniä esteitä.
Kuljettaja voi halutessaan ottaa auton hallinnan
käsiinsä tarttumalla ohjauspyörään. Park Assist -järjestelmä avustaa seuraavissa
pysäköintitilanteissa:
A.
t
a
skuparkkiin pysäköiminen.
B.
t
a
skuparkista poistuminen.C.
V
inoparkkiin pysäköiminen.
Park Assist -järjestelmä ei toimi, kun
moottori on sammutettu.
Ajaminen
Page 275 of 566

273
3008-2_fi_Chap06_conduite_ed01-2016

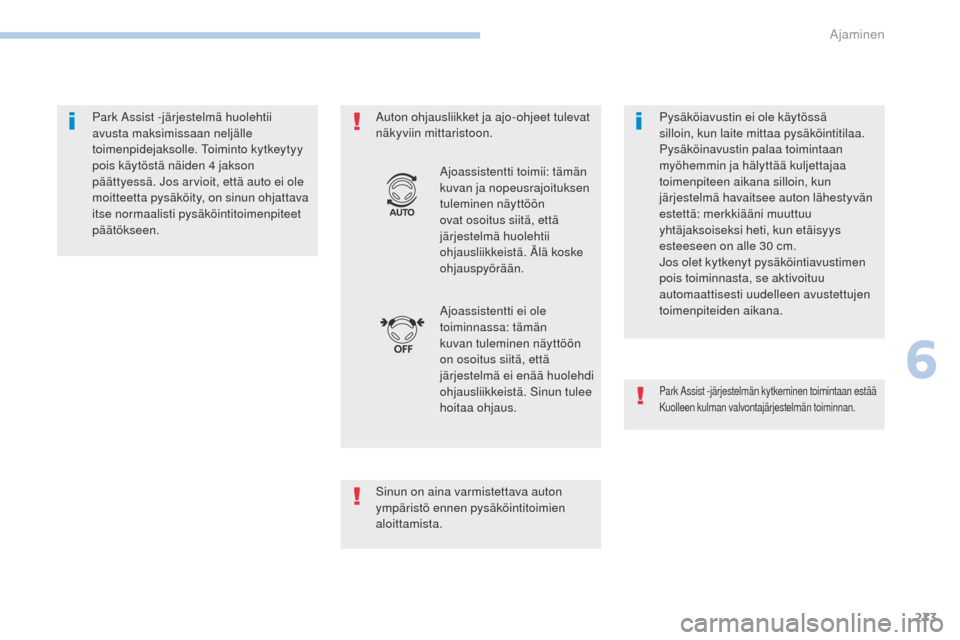

Park Assist -järjestelmä huolehtii
avusta maksimissaan neljälle
toimenpidejaksolle. t
oi
minto kytkeytyy
pois käytöstä näiden 4 jakson
päättyessä. Jos arvioit, että auto ei ole
moitteetta pysäköity, on sinun ohjattava
itse normaalisti pysäköintitoimenpiteet
päätökseen. Auton ohjausliikket ja ajo-ohjeet tulevat
näkyviin mittaristoon.
Sinun on aina varmistettava auton
ympäristö ennen pysäköintitoimien
aloittamista.Ajoassistentti ei ole
toiminnassa: tämän
kuvan tuleminen näyttöön
on osoitus siitä, että
järjestelmä ei enää huolehdi
ohjausliikkeistä. Sinun tulee
hoitaa ohjaus. Ajoassistentti toimii: tämän
kuvan ja nopeusrajoituksen
tuleminen näyttöön
ovat osoitus siitä, että
järjestelmä huolehtii
ohjausliikkeistä. Älä koske
ohjauspyörään.
Pysäköiavustin ei ole käytössä
silloin, kun laite mittaa pysäköintitilaa.
Pysäköinavustin palaa toimintaan
myöhemmin ja hälyttää kuljettajaa
toimenpiteen aikana silloin, kun
järjestelmä havaitsee auton lähestyvän
estettä: merkkiääni muuttuu
yhtäjaksoiseksi heti, kun etäisyys
esteeseen on alle 30 cm.
Jos olet kytkenyt pysäköintiavustimen
pois toiminnasta, se aktivoituu
automaattisesti uudelleen avustettujen
toimenpiteiden aikana.
Park Assist -järjestelmän kytkeminen toimintaan estää
Kuolleen kulman valvontajärjestelmän toiminnan.
6
Ajaminen
Page 276 of 566

274
3008-2_fi_Chap06_conduite_ed01-2016
To i m i n t a
Pysäköitäessä kadun
suuntaisesti eli "taskuparkkiin"
F Valitse Park Assist (Pysäköintiavustin)
Ajaminen -valikosta kosketusnäytöllä,
niin toiminto aktivoituu.
Kadun suuntaisesti pysäköitäessä
järjestelmä ei ilmoita paikoista, jotka
ovat selvästi alle tai yli auton koon.
tä
mä merkkivalo mittaristossa syttyy
vahvistukseksi siitä, että toiminto on
aktivoitunut. F
R
ajoita ajonopeus korkeintaan
20 km/h nopeuteen ja valitse
" Enter parking slot " (Mene
taskuparkkiin) kosketusnäytöltä. F
K
ytke suuntavilkku pysäköintitilan puolelle,
niin mittaus alkaa. Aja 0,5 - 1,5 metrin
etäisyydellä pysäköidyistä autoista.
F
A
ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
pysäköintitilan.
F
K
un olet löytänyt vapaan pysäköintitilan.
Ajaminen
Page 277 of 566

275
3008-2_fi_Chap06_conduite_ed01-2016
F Aja hitaasti eteenpäin, kunnes näyttöön tulee viesti ja kuuluu merkkiääni,
jotka kehottavat sinua valitsemaan
peruutusvaihteen.
F
V
alitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 7 km/h. F
P ysäköintiavustus käynnistyy. Ä
lä ylitä 7 km/h, ohjaile autoa eteen- tai
taaksepäin "Pysäköintiavustin"-toiminnon
antamien ohjeiden mukaisesti, kunnes
näyttöön tulee pysäköinnin päättymisviesti. F
to imenpiteen lopussa merkkivalo
mittaristossa sammuu, viesti tulee näyttöön
ja kuuluu merkkiääni.
P
ysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
6
Ajaminen
Page 278 of 566

276
3008-2_fi_Chap06_conduite_ed01-2016
Kadun suuntaisesti olevalta pysäköintipaikalta
(taskuparkista) poistuminen
F Valitse Park Assist (Pysäköintiavustin)
Ajaminen -valikosta kosketusnäytöllä
ottaaksesi toiminnon käyttöön.
F Paina " Exit parking slot " (Poistu
taskuparkista) kosketusnäytöllä. F
K
ytke suuntavalo poistumissuuntaan.
F
K
ytke peruutusvaihde tai ajo eteenpäin ja
päästä irti ohjauspyörästä.
F
P
ysäköintipaikalta poistumisen avustus
käynnistyy. Älä ylitä 5 km/h nopeutta,
ohjaile autoa eteen- tai taaksepäin
"Pysäköintiavustin"-toiminnon antamien
ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
F
K
un haluat poistua kadun suuntaisesti
olevalta pysäköintipaikalta, käynnistä
moottori.
tä
mä merkkivalo mittaristossa syttyy
ja vahvistaa toiminnon aktivoituneen. Pysäköintipaikalta poistuminen on
päättynyt, kun auton etuakseli on tullut ulos
pysäköintipaikalta.
Kun toimenpide on päättynyt, merkkivalo
mittaristossa sammuu, viesti tulee näyttöön ja
kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
Ajaminen
Page 279 of 566

277
3008-2_fi_Chap06_conduite_ed01-2016
F Valitse Park Assist (Pysäköintiavustin)
Ajaminen -valikossa kosketusnäytöllä,
niin saat toiminnon käyttöön.
Vinoruutuun pysäköiminen
tämä mittariston merkkivalo syttyy
vahvistukseksi siitä, että toiminto on
aktivoitu. F
K ytke suuntavilkku pysäköitävälle puolelle,
niin tilan mittaus käynnistyy.
Aja 0,5 - 1,5
metrin etäisyydellä
pysäköidyistä autoista.
F
e
t
ene hitaasti, kunnes näytön viesti
ja merkkiääni kehottavat kytkemään
peruutusvaihteen.
F
R
ajoita ajonopeus enintään
20
km/h nopeuteen ja
valitse " Star t parking in a
bay " (Pysäköi vinoruutuun)
kosketusnäytöllä. Jos järjestelmä havaitsee useita
peräkkäisiä paikkoja, auto ohjataan
viimeisenä olevaan.
F
K
un olet löytänyt pysäköintialueen,
F
A
ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
tilan.
6
Ajaminen
Page 280 of 566

278
3008-2_fi_Chap06_conduite_ed01-2016
F Kytke peruutusvaihde, päästä ohjauspyörästä irti ja aja ylittämättä
7
km/h.
F
P
ysäköintiavustus käynnistyy.
Ä
lä ylitä 7 km/h nopeutta, noudata
mittaristossa näkyviä ohjeita, jotka auttavat
sinua "Pysäköinavustin"-toiminnon
antamien ohjeiden mukaisesti, kunnes
näyttöön tulee pysäköinnin päättymisviesti. Kun toimenpide on päättynyt, merkkivalo
mittaristossa sammuu, viesti tulee näyttöön ja
kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
Pysäköitäessä tai pysäköinnistä
poistuttaessa peruutuskamera ja
Vision
360 -toiminnot voivat olla
apuna. Niiden avulla voit tarkkailla
auton ympäristöä paremmin, ne tuovat
lisätiedot näkyviin mittaristoon.
Katso lisätietoja Panoraamavisiosta
sitä käsittelevästä kohdasta. Kun pysäköidään vinoruutuun,
Park Assist -järjestelmä kytkeytyy
automaattisesti pois käytöstä heti,
kun auton takaosa on 50 cm:n päässä
esteestä.
Ajaminen
