169
301_es_Chap10_verifications_ed01-2014

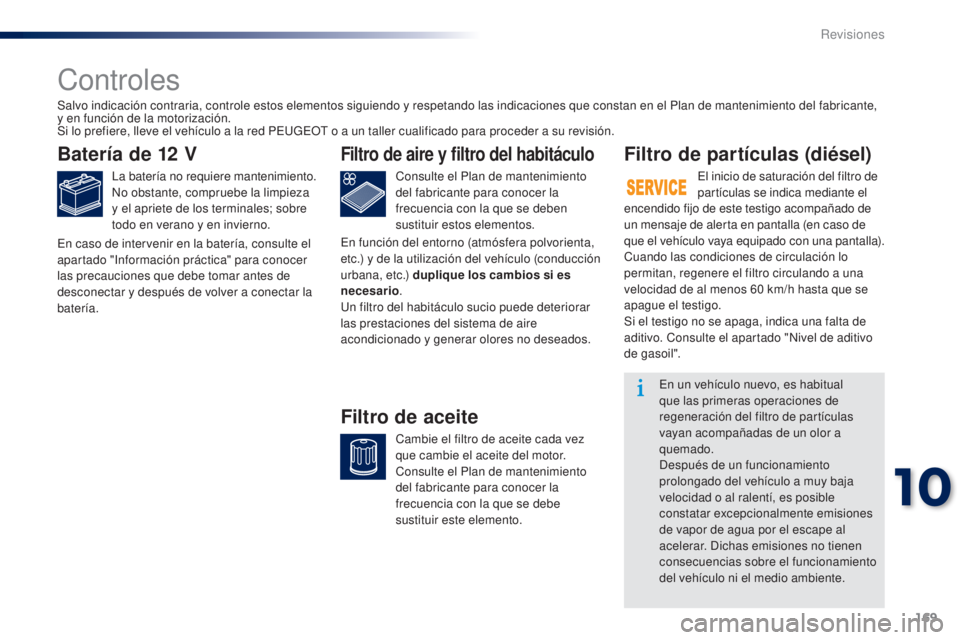

Controles
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe la limpieza
y el apriete de los terminales; sobre
todo en verano y en invierno.
Filtro de partículas (diésel)
El inicio de saturación del filtro de
partículas se indica mediante el
encendido fijo de este testigo acompañado de
un mensaje de alerta en pantalla (en caso de
que el vehículo vaya equipado con una pantalla).
Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a una
velocidad de al menos 60
km/h hasta que se
apague el testigo.
Si el testigo no se apaga, indica una falta de
aditivo. Consulte el apartado "Nivel de aditivo
de gasoil".
En un vehículo nuevo, es habitual
que las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, es posible
constatar excepcionalmente emisiones
de vapor de agua por el escape al
acelerar. Dichas emisiones no tienen
consecuencias sobre el funcionamiento
del vehículo ni el medio ambiente.
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante,
y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a su revisión.
Filtro de aire y filtro del habitáculo
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
Filtro de aceite
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento.
En caso de intervenir en la batería, consulte el
apartado "Información práctica" para conocer
las precauciones que debe tomar antes de
desconectar y después de volver a conectar la
batería.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
10
Revisiones
Page 172 of 285

170
301_es_Chap10_verifications_ed01-2014

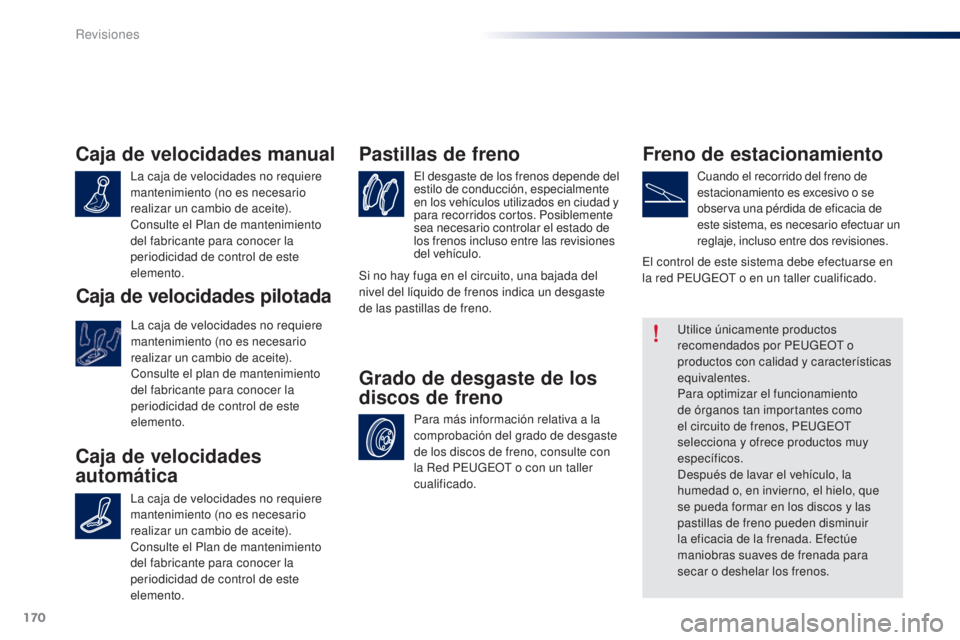

Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades pilotada
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades
automática
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.El desgaste de los frenos depende del
estilo de conducción, especialmente
en los vehículos utilizados en ciudad y
para recorridos cortos. Posiblemente
sea necesario controlar el estado de
los frenos incluso entre las revisiones
del vehículo.
Pastillas de freno
Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red PEUGEOT o con un taller
cualificado.
Grado de desgaste de los
discos de freno
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia de
este sistema, es necesario efectuar un
reglaje, incluso entre dos revisiones.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, PEUGEOT
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
El control de este sistema debe efectuarse en
la red PEUGEOT o en un taller cualificado.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Revisiones
Page 173 of 285

171
301_es_Chap11_caracteristiques-techniques_ed01-2014
MotoresVTi 72 V T i 115
Cajas de velocidades Manual
(5
marchas)Pilotada
(5
marchas)Manual
(5
marchas)Automática
(4
marchas)
Tipos variantes versiones: DD... HMY0HMY0/P NFP0NFP9
Cilindrada (cm
3) 1 19 91 587
Diámetro x carrera (mm) 75
x 90,578,5
x 82
Potencia máxima: norma CEE (kW)* 5385
Régimen de potencia máximo (rpm) 5
5006
050
Par máximo: norma CEE (Nm) 11 0150
Régimen de par máximo (rpm) 3
0004
000
Carburante Sin plomo RON 91
a RON 98Sin plomo RON 91
RON 98
Catalizador SíSí
Capacidad de aceite (en litros) del motor (con
cambio de filtro) 3,25
3,5
Motorizaciones gasolina
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(directiva 1999/99/CE).
11
Características Técnicas
Page 174 of 285

172
301_es_Chap11_caracteristiques-techniques_ed01-2014
MotoresVTi 72V T i 115
Cajas de velocidades Manual
(5
marchas)Pilotada
(5
marchas)Manual
(5
marchas)Automática
(4
marchas)
Tipos variantes versiones: DD... HMY0HMY0/P NFP0NFP9
-
M
asa en vacío 9801
090
-
M
asa en orden de marcha* 1
0551
165
-
M
asa máxima técnicamente admisible
( M M TA) 1
4591
4671
5241
559
-
M
asa máxima autorizada (MMA)
en
pendiente del 12% 1
9091
9172
2 742
309
-
R
emolque con frenos (en el límite de la
MMA) en pendiente del 10% o 12% 450
750
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA) 720
1
010
-
R
emolque sin frenos 450580600
-
Pe
so recomendado en la lanza 5555
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
E
n el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000
metros; la carga remolcable
mencionada se debe reducir un 10% por cada 1.000
metros suplementarios.
Arrastrando un remolque, no supere nunca la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
Masas gasolina (en kg)
Características Técnicas
Page 175 of 285

173
301_es_Chap11_caracteristiques-techniques_ed01-2014
MotorHDi 92
Cajas de velocidades Manual
(5
marchas)
Tipos, variantes, versiones : DD... 9HJC 9HP0
Cilindrada (cm
3) 1 560
Diámetro x carrera (mm) 75
x 88
Potencia máxima: norma CEE (kW)* 68
Régimen de potencia máximo (rpm) 4
000
Par máximo: norma CEE (Nm) 230
Régimen de par máximo (rpm) 1
750
Carburante Gasoil
Catalizador Sí
Filtro de partículas NoSí
Capacidad de aceite (en litros) del motor (con
cambio de filtro) 3,75
Motorización diésel
* La potencia máxima corresponde al valor homologado en el banco motor, según las indicaciones definidas en la reglamentación europea
(directiva 1999/99/CE).
11
Características Técnicas
Page 176 of 285

174
301_es_Chap11_caracteristiques-techniques_ed01-2014
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
E
n el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en misma la medida en que se reduzca la MTMA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Motor
HDi 92
Cajas de velocidades Manual
(5
marchas)
Tipos, variantes, versiones: DD... 9HJC9HP0
-
M
asa en vacío
1 090
-
M
asa en orden de marcha*
1
165
-
M
asa técnica máxima admisible (MTMA)
1 549
1 548
-
M
asa máxima autorizada (MMA) del
conjunto en pendiente del 12% 2 299
2 298
-
Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
750
-
R
emolque con frenos** (con compensación
de carga en el límite de la MMA del conjunto) 1
010
-
R
emolque sin frenos 580
-
Pe
so recomendado en la lanza 55
Masas Diésel (en kg)
Características Técnicas
Page 177 of 285

175
301_es_Chap11_caracteristiques-techniques_ed01-2014

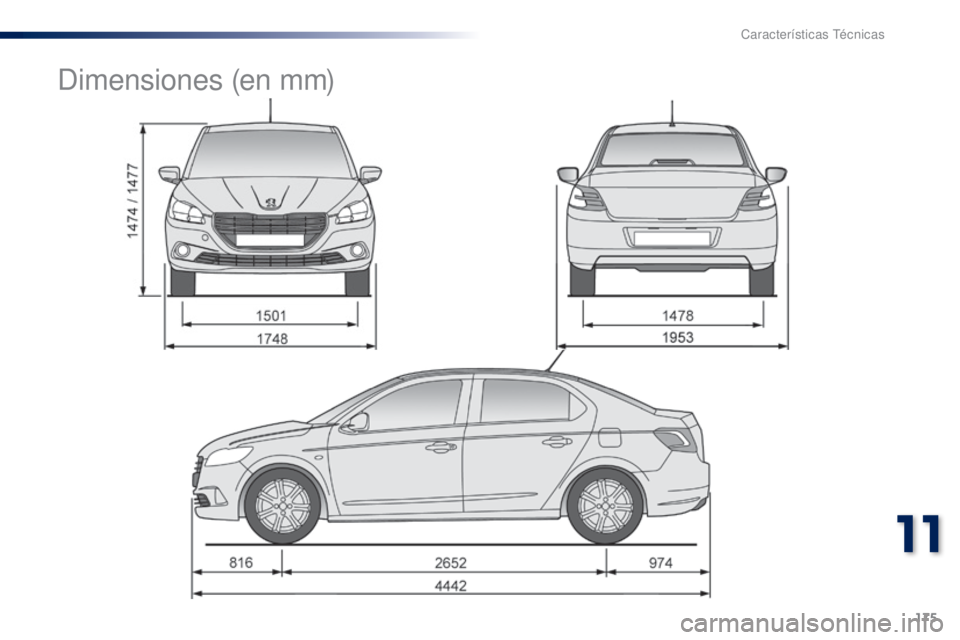

Dimensiones (en mm)
11
Características Técnicas
Page 178 of 285

176
301_es_Chap11_caracteristiques-techniques_ed01-2014

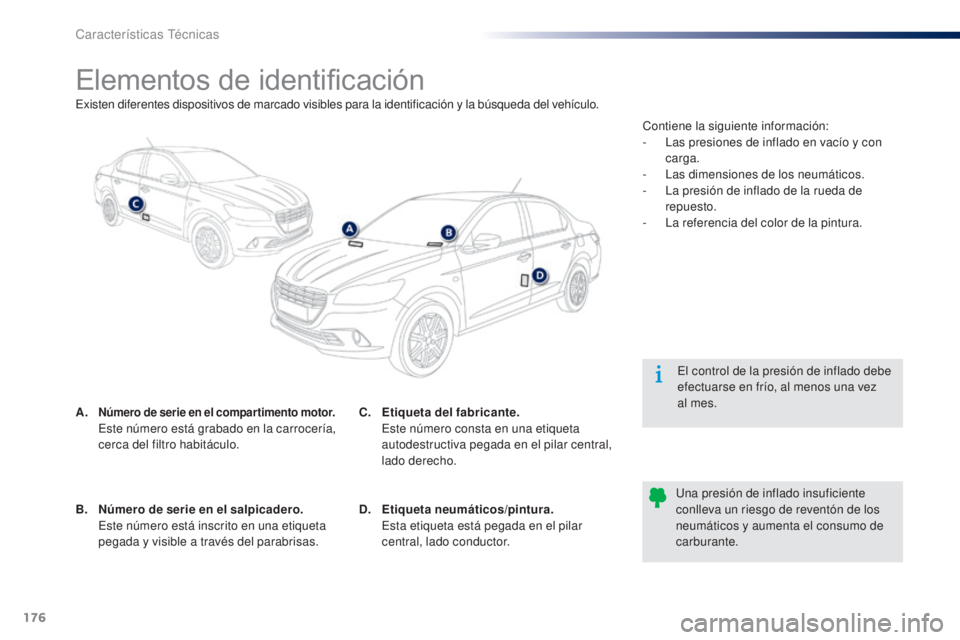

Elementos de identificación
A. Número de serie en el compar timento motor. Este número está grabado en la carrocería,
cerca del filtro habitáculo. El control de la presión de inflado debe
efectuarse en frío, al menos una vez
al mes.
Una presión de inflado insuficiente
conlleva un riesgo de reventón de los
neumáticos y aumenta el consumo de
carburante.
B.
N
úmero de serie en el salpicadero.
E
ste número está inscrito en una etiqueta
pegada y visible a través del parabrisas. C.
E
tiqueta del fabricante.
E ste número consta en una etiqueta
autodestructiva pegada en el pilar central,
lado derecho.
D.
E
tiqueta neumáticos/pintura.
E
sta etiqueta está pegada en el pilar
central, lado conductor. Contiene la siguiente información:
-
L
as presiones de inflado en vacío y con
carga.
-
L
as dimensiones de los neumáticos.
-
L
a presión de inflado de la rueda de
repuesto.
-
L
a referencia del color de la pintura.
Existen diferentes dispositivos de marcado visibles para la identificación y la búsqueda del vehículo.
Características Técnicas
Page 179 of 285

177
301_es_Chap12a_RD5(RD45)_ed01-2014

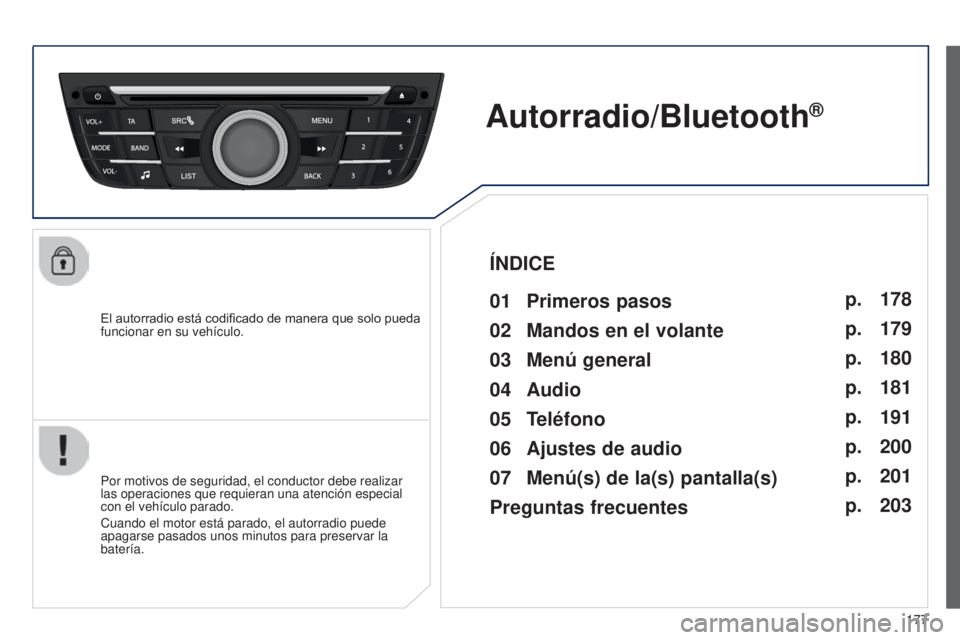

El autorradio está codificado de manera que solo pueda
funcionar en su vehículo.
Autorradio/Bluetooth®
01 Primeros pasos
Por motivos de seguridad, el conductor debe realizar
las operaciones que requieran una atención especial
con el vehículo parado.
Cuando el motor está parado, el autorradio puede
apagarse pasados unos minutos para preservar la
batería.
ÍNDICE
02
Mandos en el volante
03
Menú
general
04
Audio
05
Teléfono
06
Ajustes de audio
07
Menú(s) de la(s) pantalla(s)
Preguntas frecuentes p.
p.
p.
p.
p.
p.
p.
p.
178
179
180
181
191
200
201
203
Page 180 of 285

01
178
301_es_Chap12a_RD5(RD45)_ed01-2014
Encendido/
Apagado.

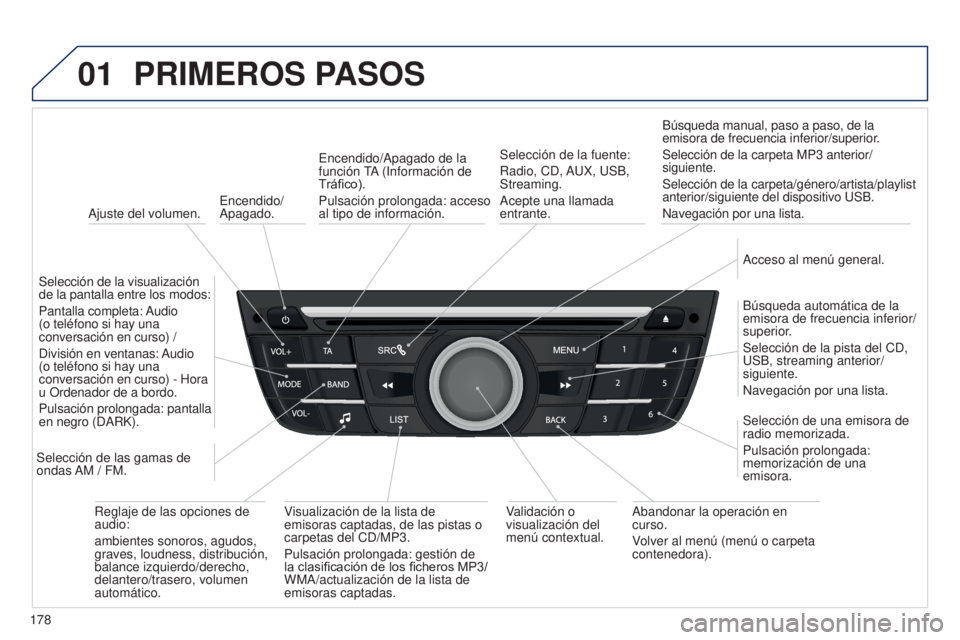

PRIMEROS PASOS
Ajuste del volumen.
Selección de la visualización
de la pantalla entre los modos:
Pantalla completa: Audio
(o teléfono si hay una
conversación en curso) /
División en ventanas: Audio
(o teléfono si hay una
conversación en curso) - Hora
u Ordenador de a bordo.
Pulsación prolongada: pantalla
en negro (DARK).
Selección de las gamas de
ondas AM / FM. Selección de una emisora de
radio memorizada.
Pulsación prolongada:
memorización de una
emisora.
Visualización de la lista de
emisoras captadas, de las pistas o
carpetas del CD/MP3.
Pulsación prolongada: gestión de
la clasificación de los ficheros MP3/
WMA/actualización de la lista de
emisoras captadas. Encendido/Apagado de la
función TA (Información de
Tráfico).
Pulsación prolongada: acceso
al tipo de información.
Validación o
visualización del
menú contextual. Búsqueda automática de la
emisora de frecuencia inferior/
superior.
Selección de la pista del CD,
USB, streaming anterior/
siguiente.
Navegación por una lista.
Abandonar la operación en
curso.
Volver al menú (menú o carpeta
contenedora). Búsqueda manual, paso a paso, de la
emisora de frecuencia inferior/superior.
Selección de la carpeta MP3
anterior/
siguiente.
Selección de la carpeta/género/artista/playlist
anterior/siguiente del dispositivo USB.
Navegación por una lista.
Selección de la fuente:
Radio, CD, AUX, USB,
Streaming.
Acepte una llamada
entrante.
Acceso al menú general.
Reglaje de las opciones de
audio:
ambientes sonoros, agudos,
graves, loudness, distribución,
balance izquierdo/derecho,
delantero/trasero, volumen
automático.
