Cambio de los faros antiniebla

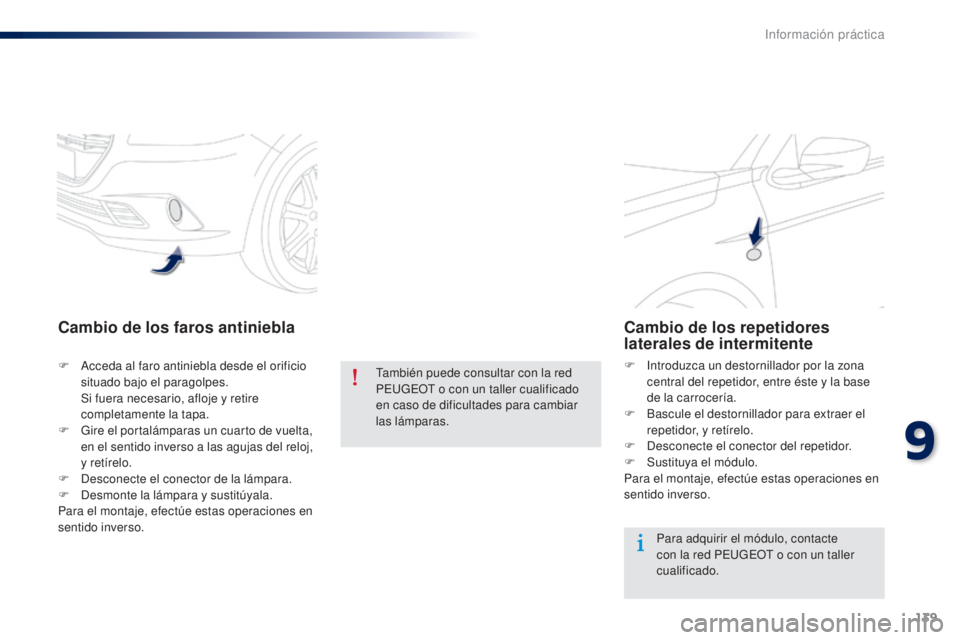

F Acceda al faro antiniebla desde el orificio situado bajo el paragolpes.
S
i fuera necesario, afloje y retire
completamente la tapa.
F
G
ire el portalámparas un cuarto de vuelta,
en el sentido inverso a las agujas del reloj,
y retírelo.
F
D
esconecte el conector de la lámpara.
F
D
esmonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. También puede consultar con la red
PEUGEOT o con un taller cualificado
en caso de dificultades para cambiar
las lámparas.
Cambio de los repetidores
laterales de intermitente
F Introduzca un destornillador por la zona
central del repetidor, entre éste y la base
de la carrocería.
F
B
ascule el destornillador para extraer el
repetidor, y retírelo.
F
D
esconecte el conector del repetidor.
F
S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir el módulo, contacte
con la red PEUGEOT o con un taller
cualificado.
9
Información práctica
Page 142 of 285

140
301_es_Chap09_info-pratiques_ed01-2014
Cambio de las luces
Estas lámparas se cambian desde el interior del maletero:
F
A
bra el maletero.
F
R
etire la rejilla de acceso al guarnecido
lateral correspondiente.
F
A
floje la tuerca y retírela.
F
D
esconecte el conector del piloto.
F
S
uelte el piloto bajando la lengüeta
y sáquelo con precaución, tirando
perpendicularmente de él hacia fuera. F
R
etire los cuatro tornillos y levante el
portalámparas.
F
G
ire la lámpara defectuosa un cuarto de
vuelta y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Introduzca el piloto en sus guías de forma
perpendicular al vehículo.
Apriete sin forzar para garantizar la
estanqueidad, pero sin deteriorar el piloto.

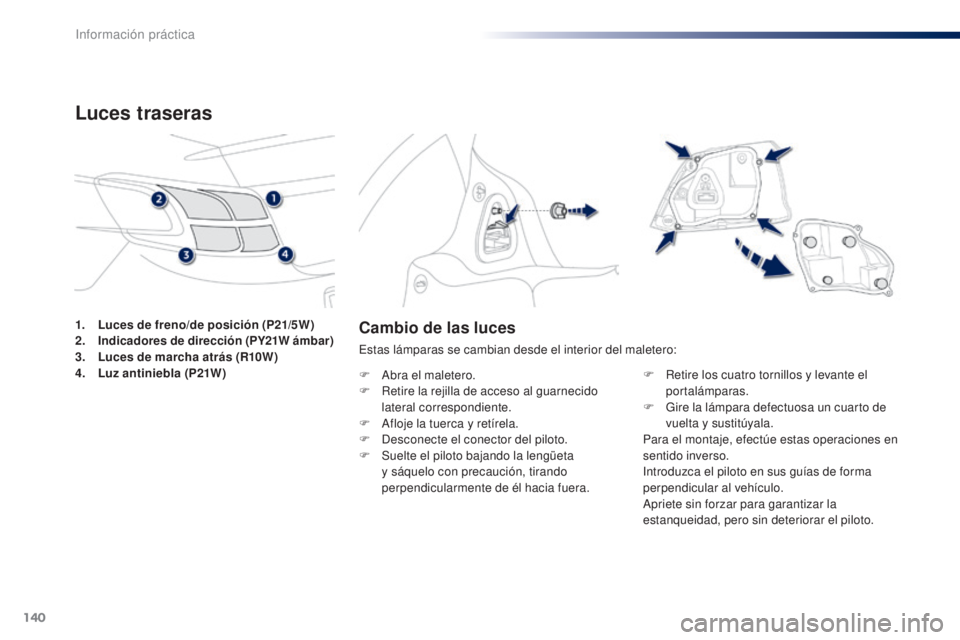

1.
L
uces de freno/de posición (P21/5W)
2. I
ndicadores de dirección (PY21W ámbar)
3. L
uces de marcha atrás (R10W)
4.
L
uz antiniebla (P21W)
Luces traseras
Información práctica
Page 143 of 285

141
301_es_Chap09_info-pratiques_ed01-2014
Cambio de la tercera luz de freno
(5 lámparas de W5W) Cambio de las luces de matrícula
(W5W)

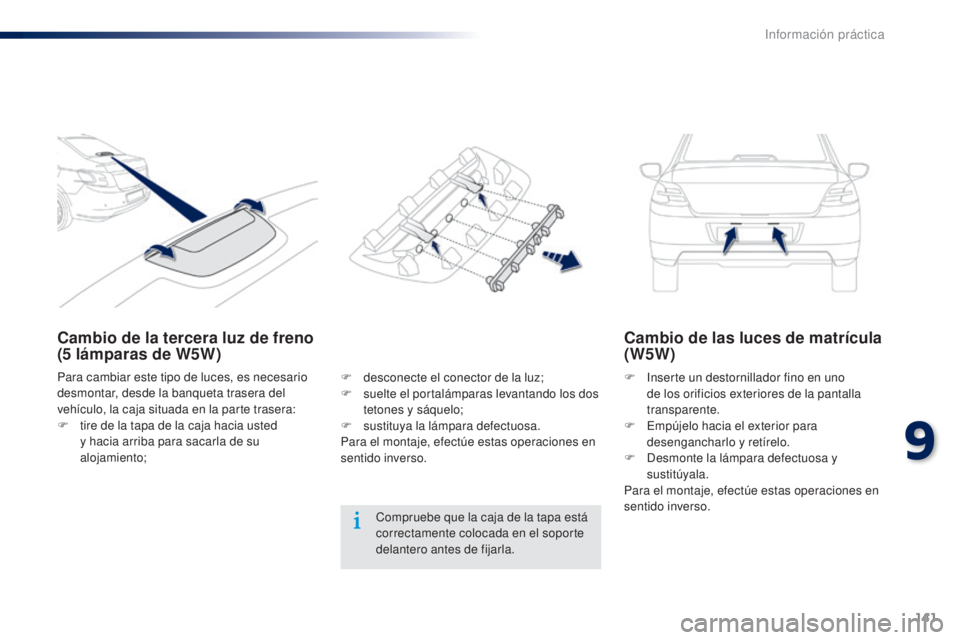

F Inserte un destornillador fino en uno
de los orificios exteriores de la pantalla
transparente.
F
E
mpújelo hacia el exterior para
desengancharlo y retírelo.
F
D
esmonte la lámpara defectuosa y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Compruebe que la caja de la tapa está
correctamente colocada en el soporte
delantero antes de fijarla.
Para cambiar este tipo de luces, es necesario
desmontar, desde la banqueta trasera del
vehículo, la caja situada en la parte trasera:
F
t
ire de la tapa de la caja hacia usted
y hacia arriba para sacarla de su
alojamiento; F
d
esconecte el conector de la luz;
F
s
uelte el portalámparas levantando los dos
tetones y sáquelo;
F
s
ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones en
sentido inverso.
9
Información práctica
Page 144 of 285

142
301_es_Chap09_info-pratiques_ed01-2014

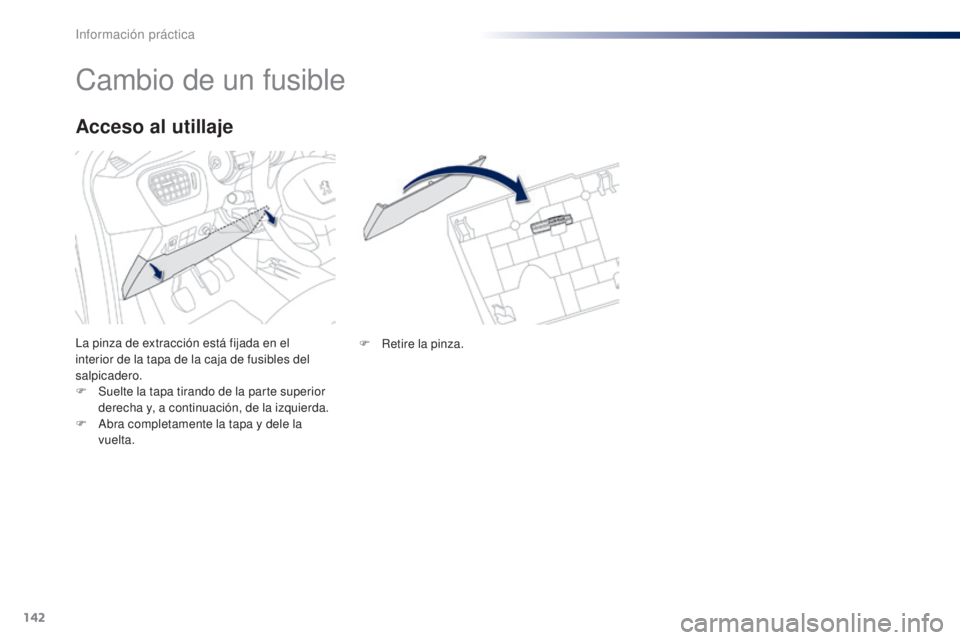

Cambio de un fusible
La pinza de extracción está fijada en el
interior de la tapa de la caja de fusibles del
salpicadero.
F
S
uelte la tapa tirando de la parte superior
derecha y, a continuación, de la izquierda.
F
A
bra completamente la tapa y dele la
vuelta.
Acceso al utillaje
F Retire la pinza.
Información práctica
Page 145 of 285

143
301_es_Chap09_info-pratiques_ed01-2014
Cambio de un fusible
En buen estadoFundidoPEUGEOT declina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supere los 10
miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.

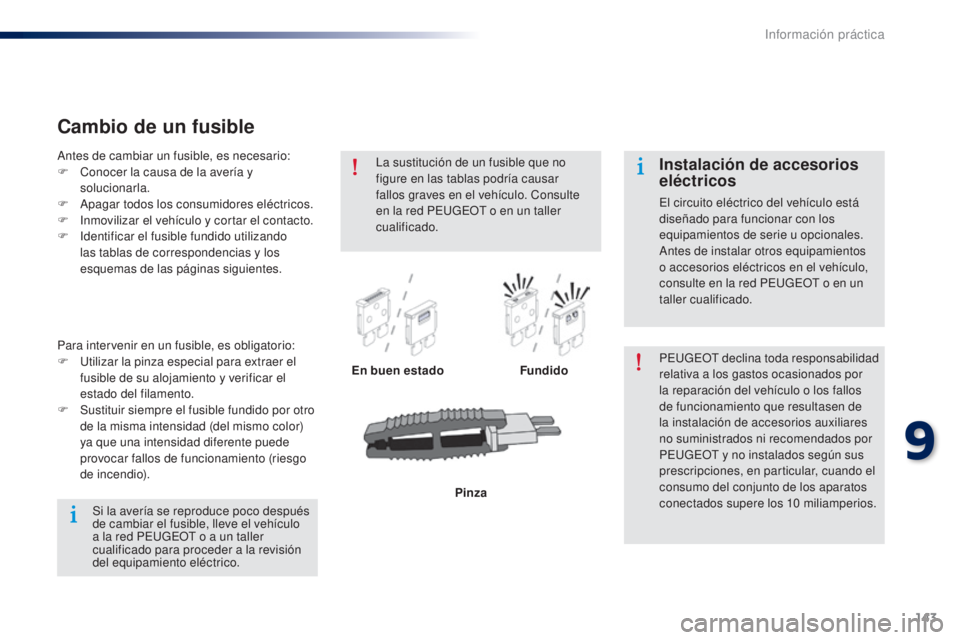

Antes de cambiar un fusible, es necesario:
F
C
onocer la causa de la avería y
solucionarla.
F
A
pagar todos los consumidores eléctricos.
F
I
nmovilizar el vehículo y cortar el contacto.
F
I
dentificar el fusible fundido utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Para intervenir en un fusible, es obligatorio:
F
Ut
ilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F
S
ustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color)
ya que una intensidad diferente puede
provocar fallos de funcionamiento (riesgo
de incendio).
Pinza
La sustitución de un fusible que no
figure en las tablas podría causar
fallos graves en el vehículo. Consulte
en la red PEUGEOT o en un taller
cualificado.
Si la avería se reproduce poco después
de cambiar el fusible, lleve el vehículo
a la red PEUGEOT o a un taller
cualificado para proceder a la revisión
del equipamiento eléctrico.
9
Información práctica
Page 146 of 285

144
301_es_Chap09_info-pratiques_ed01-2014
Fusibles en
el salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles

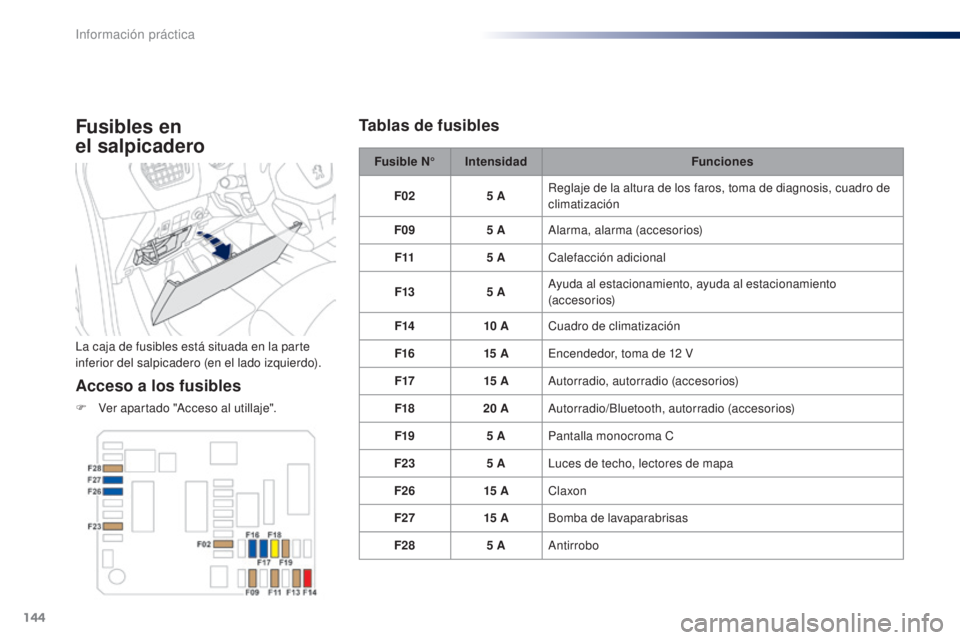

F Ver apartado "Acceso al utillaje".Fusible N°
Intensidad Funciones
F02 5 A
Reglaje de la altura de los faros, toma de diagnosis, cuadro de
climatización
F09 5 A
Alarma, alarma (accesorios)
F11 5 A
Calefacción adicional
F13 5 A
Ayuda al estacionamiento, ayuda al estacionamiento
(accesorios)
F14 10
A
Cuadro de climatización
F16 15
A
Encendedor, toma de 12 V
F17 15
A
Autorradio, autorradio (accesorios)
F18 20
AAutorradio/Bluetooth, autorradio (accesorios)
F19 5
APantalla monocroma C
F23 5
ALuces de techo, lectores de mapa
F26 15
AClaxon
F27 15
ABomba de lavaparabrisas
F28 5
AAntirrobo
Tablas de fusibles
Información práctica
Page 147 of 285

145
301_es_Chap09_info-pratiques_ed01-2014

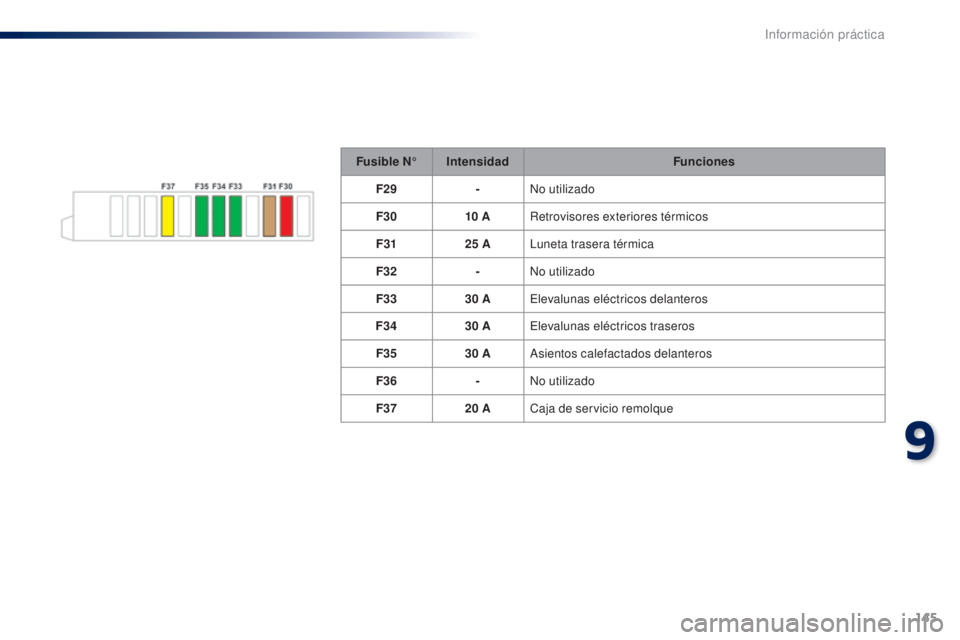

Fusible N°Intensidad Funciones
F29 -No utilizado
F30 10
ARetrovisores exteriores térmicos
F31 25
ALuneta trasera térmica
F32 -No utilizado
F33 30
AElevalunas eléctricos delanteros
F34 30
AElevalunas eléctricos traseros
F35 30
AAsientos calefactados delanteros
F36 -No utilizado
F37 20
ACaja de servicio remolque
9
Información práctica
Page 148 of 285

146
301_es_Chap09_info-pratiques_ed01-2014
Fusible N°Intensidad Funciones
F14 15
AZona inferior del parabrisas calefactada
F15 5
ACompresor de climatización
F16 15
AFaros antiniebla
F18 10
ALuz de carretera derecha
F19 10
ALuz de carretera izquierda
F29 40
AMotor de limpiaparabrisas delantero
F30 80
ABujías de precalentamiento (diésel).
Acceso a los fusibles
F Abra la tapa.
F
S ustituya el fusible (ver apartado
correspondiente).
F
D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.

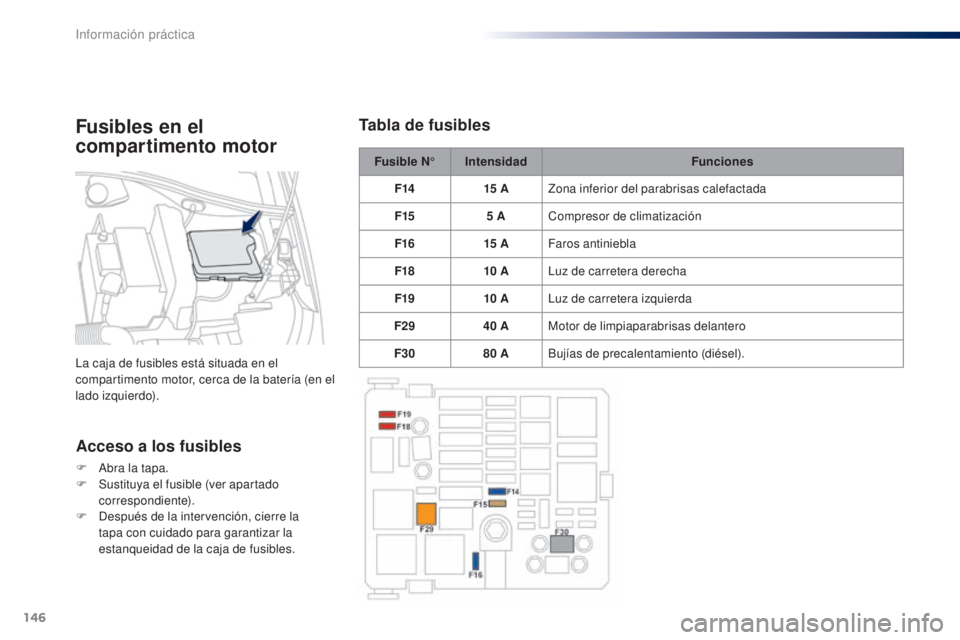

Tabla de fusiblesFusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería (en el
lado izquierdo).
Información práctica
Page 149 of 285

147
301_es_Chap09_info-pratiques_ed01-2014
Batería

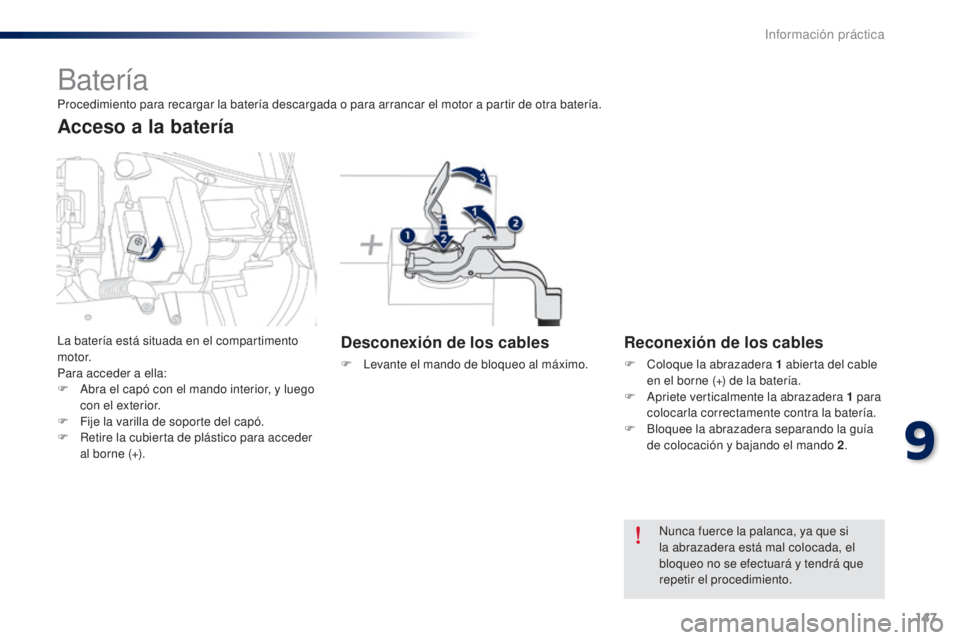

Desconexión de los cables
F Levante el mando de bloqueo al máximo.
Reconexión de los cables
F Coloque la abrazadera 1 abierta del cable
en el borne (+) de la batería.
F
A
priete verticalmente la abrazadera 1 para
colocarla correctamente contra la batería.
F
B
loquee la abrazadera separando la guía
de colocación y bajando el mando 2 .
Nunca fuerce la palanca, ya que si
la abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería.
La batería está situada en el compartimento
motor.
Para acceder a ella:
F
A
bra el capó con el mando interior, y luego
con el exterior.
F
F
ije la varilla de soporte del capó.
F
R
etire la cubierta de plástico para acceder
al borne (+).
Acceso a la batería
9
Información práctica
Page 150 of 285

148
301_es_Chap09_info-pratiques_ed01-2014

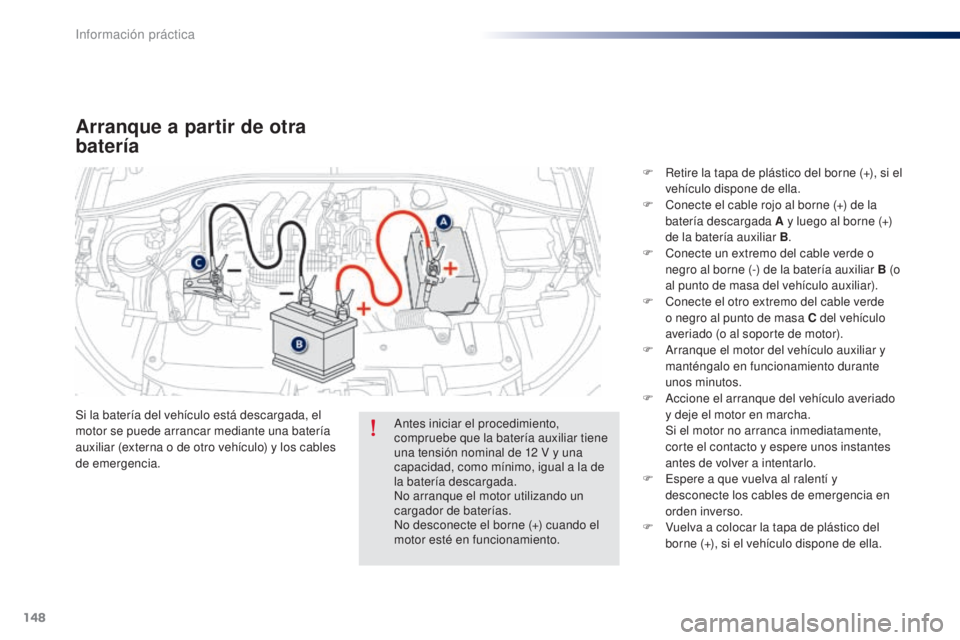

Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.F
R
etire la tapa de plástico del borne (+), si el
vehículo dispone de ella.
F
C
onecte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F
C
onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B (o
al punto de masa del vehículo auxiliar).
F
C
onecte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado (o al soporte de motor).
F
A
rranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
F
A
ccione el arranque del vehículo averiado
y deje el motor en marcha.
S i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F
E
spere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F
V
uelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.
Antes iniciar el procedimiento,
compruebe que la batería auxiliar tiene
una tensión nominal de 12
V y una
capacidad, como mínimo, igual a la de
la batería descargada.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté en funcionamiento.
Información práctica
