169
301_cs_Chap10_verifications_ed01-2014

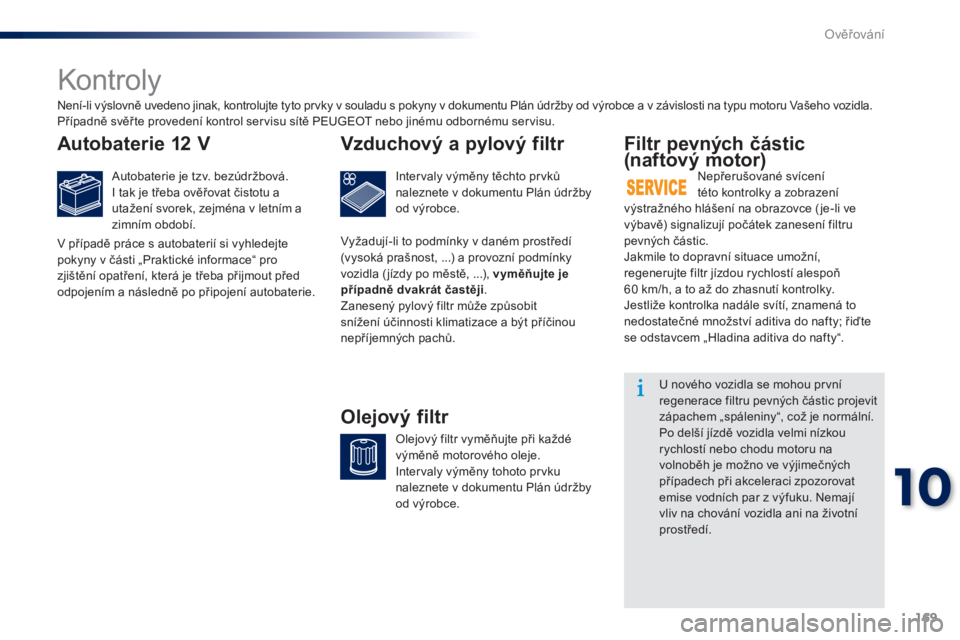

Kontroly
Autobaterie 12 V
Autobaterie je tzv. bezúdržbová.
I tak je třeba ověřovat čistotu a
utažení svorek, zejména v letním a
zimním období.
Filtr pevných částic
(naftový motor)
Nepřerušované svícení
této kontrolky a zobrazení
výstražného hlášení na obrazovce ( je-li ve
výbavě) signalizují počátek zanesení filtru
pevných částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60

km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva do nafty; řiďte
se odstavcem „Hladina aditiva do nafty“.
U nového vozidla se mohou první
regenerace filtru pevných částic projevit
zápachem „spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě PEUGEOT nebo jinému odbornému servisu.
Vzduchový a pylový filtr
Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
V případě práce s autobaterií si vyhledejte
pokyny v části „Praktické informace“ pro
zjištění opatření, která je třeba přijmout před
odpojením a následně po připojení autobaterie.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
10
Ověřování

170
301_cs_Chap10_verifications_ed01-2014

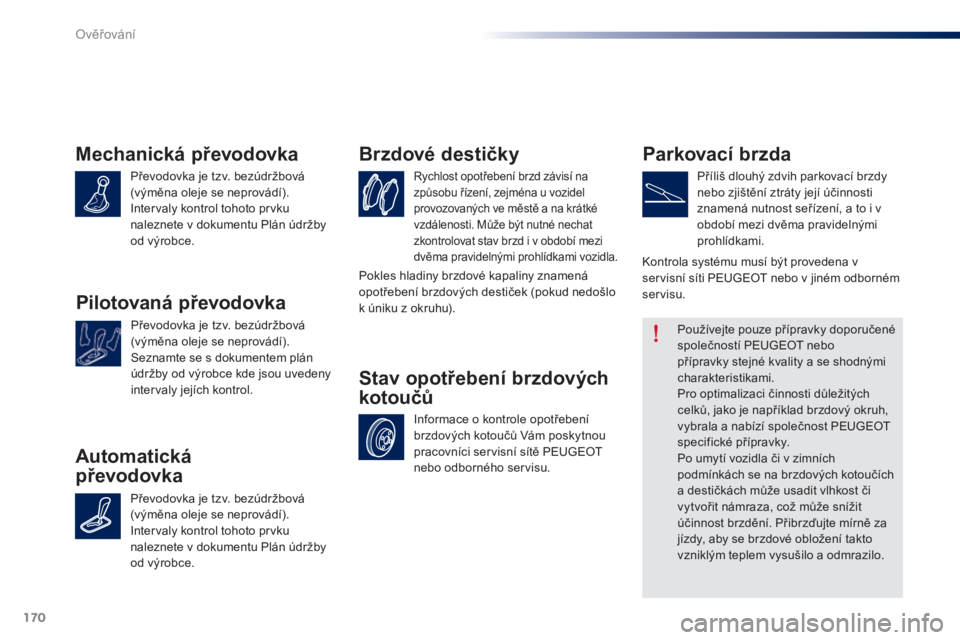

Mechanická převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Pilotovaná převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Seznamte se s dokumentem plán
údržby od výrobce kde jsou uvedeny
intervaly jejích kontrol.
Automatická
převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na krátké
vzdálenosti. Může být nutné nechat
zkontrolovat stav brzd i v období mezi
dvěma pravidelnými prohlídkami vozidla.
Brzdové destičky
Informace o kontrole opotřebení
brzdových kotoučů Vám poskytnou
pracovníci servisní sítě PEUGEOT
nebo odborného servisu.
Stav opotřebení brzdových
kotoučů Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to i v
období mezi dvěma pravidelnými
prohlídkami.
Používejte pouze přípravky doporučené
společností PEUGEOT nebo
přípravky stejné kvality a se shodnými
charakteristikami.
Pro optimalizaci činnosti důležitých
celků, jako je například brzdový okruh,
vybrala a nabízí společnost PEUGEOT
specifické přípravky.
Po umytí vozidla či v zimních
podmínkách se na brzdových kotoučích
a destičkách může usadit vlhkost či
vytvořit námraza, což může snížit
účinnost brzdění. Přibrzďujte mírně za
jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Kontrola systému musí být provedena v
servisní síti PEUGEOT nebo v jiném odborném
servisu.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).
Ověřování

171
301_cs_Chap11_caracteristiques-techniques_ed01-2014
MotoryVTi 72 kVTi 115 k
Převodovky Mechanická
(5
stupňů)Robotizovaná
(5
stupňů)Mechanická
(5
stupňů)Automatická
(4
stupně)
Typ, varianta, verze : DD... HMY0HMY0/P NFP0NFP9
Zdvihový objem (cm
3) 1 1991 587
Vrtání x zdvih (mm) 75
x 90,578,5
x 82
Max. výkon: norma EHS (kW)* 5385
Otáčky max. výkonu (ot /min) 5
5006
050
Max. točivý moment: norma EHS (Nm) 11 0150
Otáčky max. momentu (ot /min) 3
0004
000
Palivo Bezolovnaté OČ 91
až OČ 98Bezolovnaté OČ 91
až OČ 98
Katalyzátor anoano
Objem olejové náplně (v litrech) motoru
(s výměnou filtru) 3,25
3,5

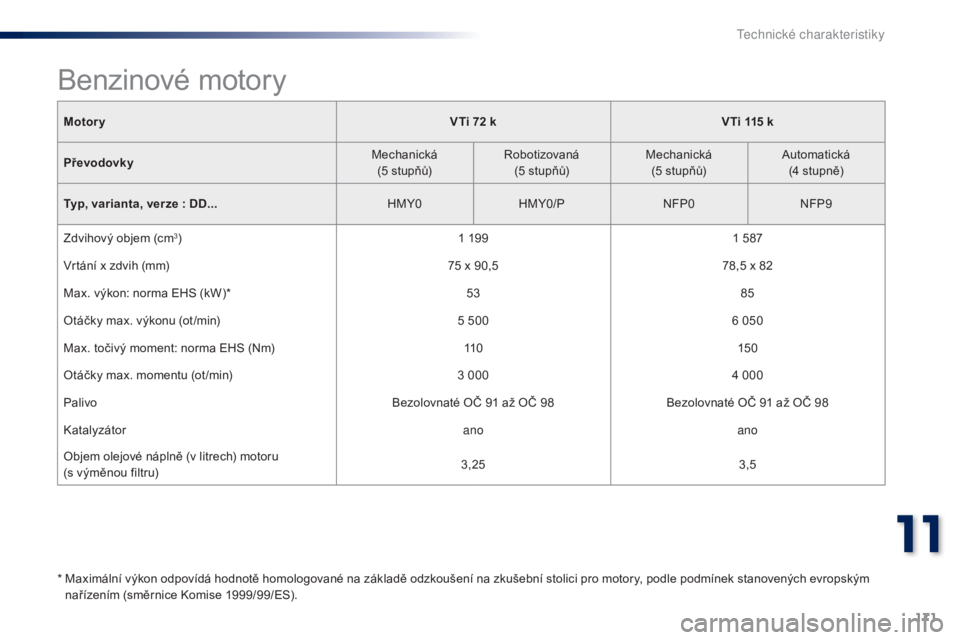

Benzinové motory
* Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským
nařízením (směrnice Komise 1999/99/ES).
11
Technick

172
301_cs_Chap11_caracteristiques-techniques_ed01-2014
MotoryVTi 72 k VTi 115 k
Převodovky Mechanická
(5
stupňů)Robotizovaná
(5
stupňů)Mechanická
(5
stupňů)Automatická
(4
stupně)
Typ, varianta, verze : DD... HMY0HMY0/P NFP0NFP9
-

P
ohotovostní hmotnost 9801
090
-

P
rovozní hmotnost* 1
0551
165
-

N
ejvětší povolená hmotnost vozidla 1
4591
4671
5241
559
-

N
ejvětší povolená hmotnost jízdní soupravy
s

vah 12 % 1
9091
9172
2742
309
- Brzděný přívěs (v limitu nej. hmotnosti jízdní soupravy) svah 10 % nebo 12 % 450
750
-
B
rzděný přívěs** (s přenosem zatížení v
limitu nej. hmot. jízdní soupravy) 720
1
010
-

N
ebrzděný přívěs 450580600
- Doporučené max. svislé zatížení koule tažného zařízení55 55
* Provozní hmotnost = pohotovostní hmotnost vozidla + řidič (75

kg).
**

H

motnost brzděného přívěsu může být zvýšena (v limitu největší povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena největší
povolená hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1
000 metrů; uvedená hmotnost
přívěsu musí být snížena o 10

% na každých dalších 1

000

metrů nadmořské výšky.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100

km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; pokud vnější teplota vystoupí nad 37
°C, omezte hmotnost
taženého přívěsu.

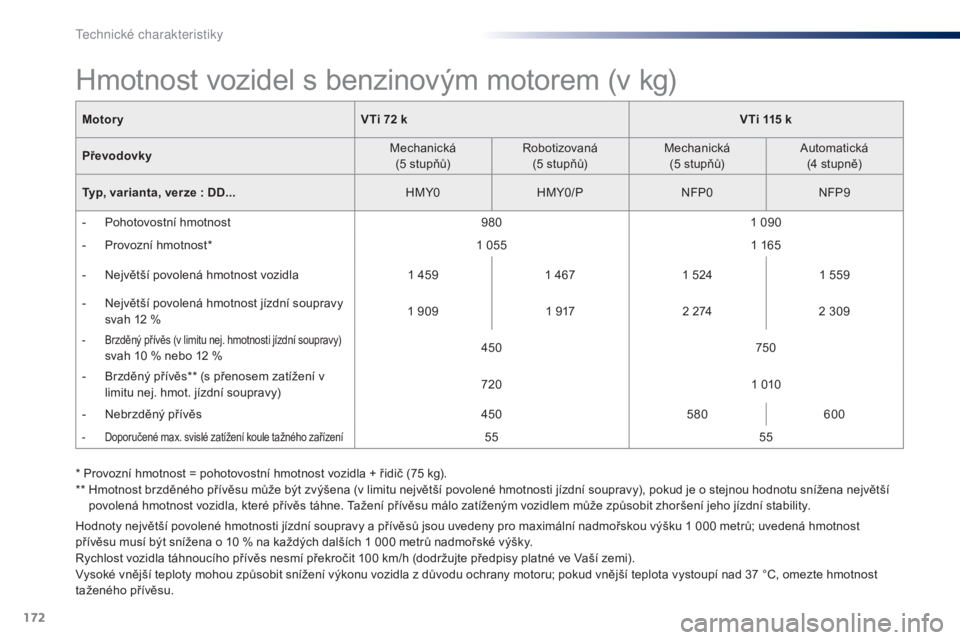

Hmotnost vozidel s benzinovým motorem (v kg)
Technick

173
301_cs_Chap11_caracteristiques-techniques_ed01-2014
MotorHDi 92 k
Převodovky Mechanická
(5
stupňů)
Typ, varianta, verze: DD... 9HJC9HP0
Zdvihový objem (cm
3) 1 560
Vrtání x zdvih (mm) 75
x 88
Max. výkon: norma EHS (kW)* 68
Otáčky max. výkonu (ot /min) 4
000
Max. točivý moment: norma EHS (Nm) 230
Otáčky max. momentu (ot /min) 1
750
Palivo Motor. nafta
Katalyzátor ano
Filtr pevných částic neano
Objem olejové náplně (v litrech) motoru (s
výměnou filtru) 3,75

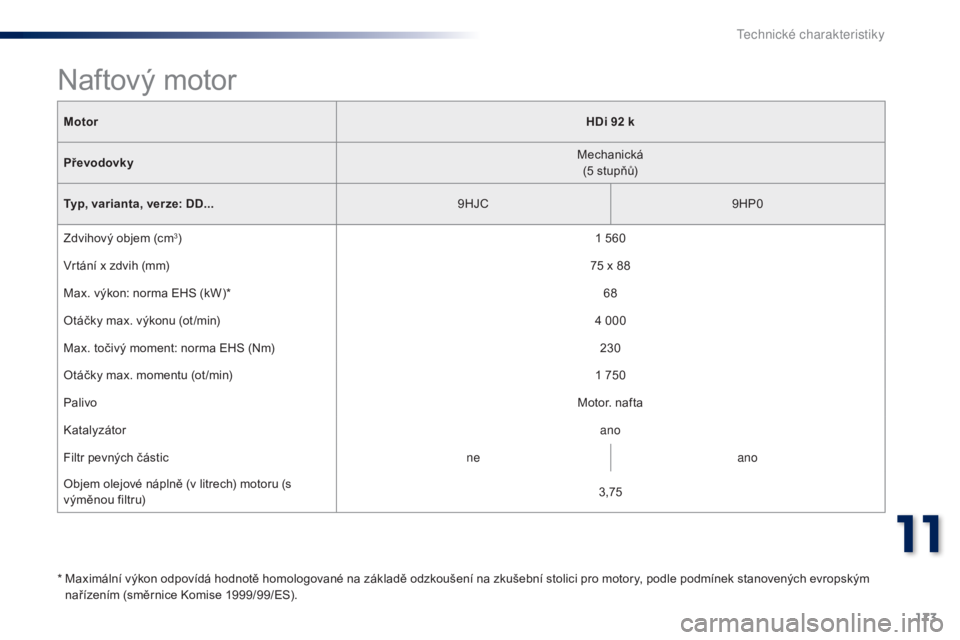

Naftový motor
* Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským
nařízením (směrnice Komise 1999/99/ES).
11
Technick

174
301_cs_Chap11_caracteristiques-techniques_ed01-2014
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů; uvedená hmotnost
p řívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100
km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; pokud vnější teplota vystoupí nad 37
°C, omezte hmotnost
taženého přívěsu. * Provozní hmotnost = pohotovostní hmotnost + řidič (75 kg).
**
H
motnost brzděného přívěsu může být zvýšena (v limitu největší povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena největší
povolená hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.
Motor
HDi 92 k
Převodovky Mechanická
(5 stupňů)
Typ, varianta, verze : DD... 9HJC9HP0
-
P
ohotovostní hmotnost
1 090
-
P
rovozní hmotnost*
1 165
-
N
ejvětší povolená hmotnost vozidla
1 549
1 548
-
N
ejvětší povolená hmotnost jízdní soupravy
s

vah 12 %
2 299
2 298
-
Brzděný přívěs (v limitu nej. hmotnosti jízdní soupravy) svah 10 % nebo 12 %
75 0
-

B
rzděný přívěs** (s přenosem zatížení v
limitu nej. hmot. jízdní soupravy) 1
010
-

N
ebrzděný přívěs 580
- Doporučené max. svislé zatížení koule tažného zařízení55

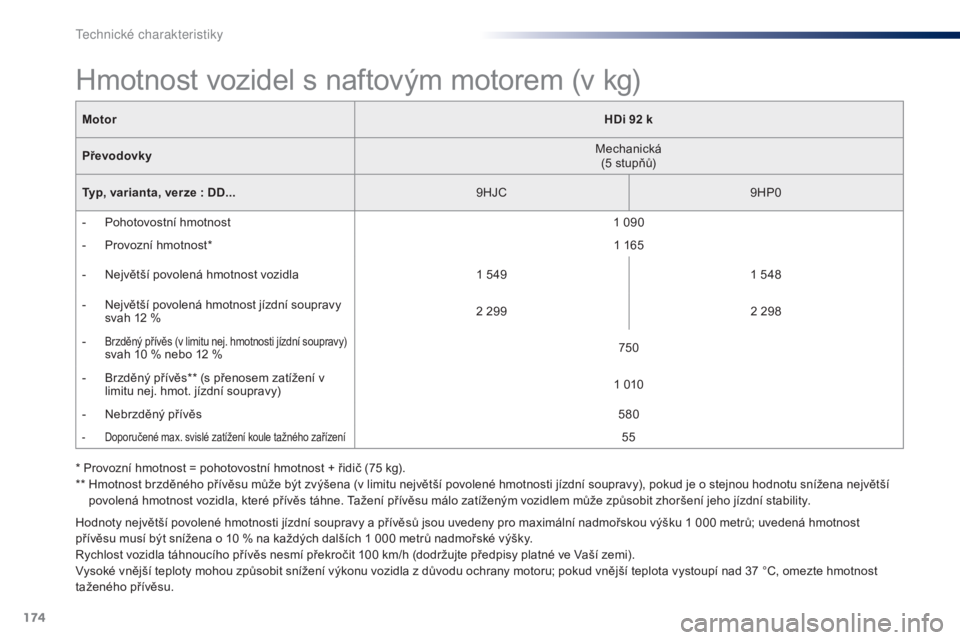

Hmotnost vozidel s naftovým motorem (v kg)
Technick

175
301_cs_Chap11_caracteristiques-techniques_ed01-2014

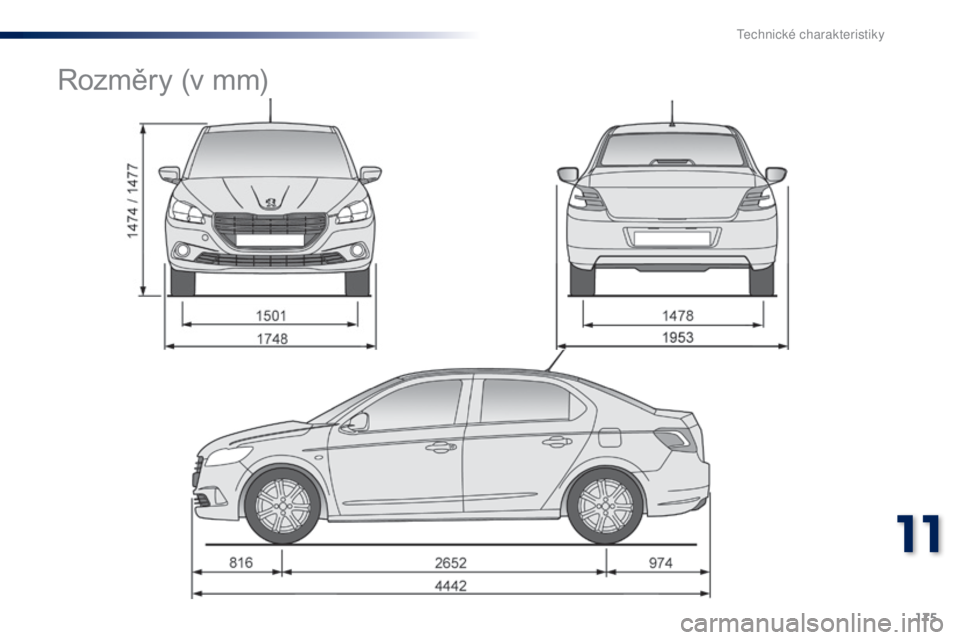

Rozměry (v mm)
11
T

176
301_cs_Chap11_caracteristiques-techniques_ed01-2014

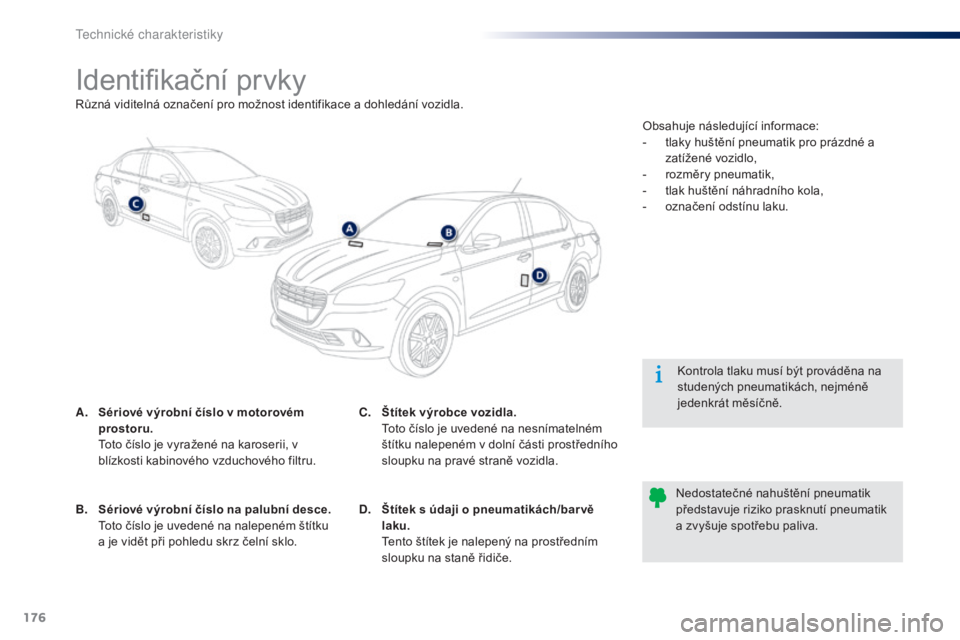

Identifikační prvky
A. Sériové výrobní číslo v motorovém prostoru.
T

oto číslo je vyražené na karoserii, v
blízkosti kabinového vzduchového filtru. Kontrola tlaku musí být prováděna na
studených pneumatikách, nejméně
jedenkrát měsíčně.
Nedostatečné nahuštění pneumatik
představuje riziko prasknutí pneumatik
a zvyšuje spotřebu paliva.
B.
S

ériové výrobní číslo na palubní desce.
T

oto číslo je uvedené na nalepeném štítku
a je vidět při pohledu skrz čelní sklo. C. Š
títek výrobce vozidla. T
oto číslo je uvedené na nesnímatelném
štítku nalepeném v dolní části prostředního
sloupku na pravé straně vozidla.
D.
Š

títek s údaji o pneumatikách/bar vě
laku.
T

ento štítek je nalepený na prostředním
sloupku na staně řidiče. Obsahuje následující informace:
-

t
laky huštění pneumatik pro prázdné a
zatížené vozidlo,
-
r
ozměry pneumatik,
-
t
lak huštění náhradního kola,
-
o
značení odstínu laku.
Různá viditelná označení pro možnost identifikace a dohledání vozidla.
Technick

177
301_cs_Chap12a_RD5(RD45)_ed01-2014

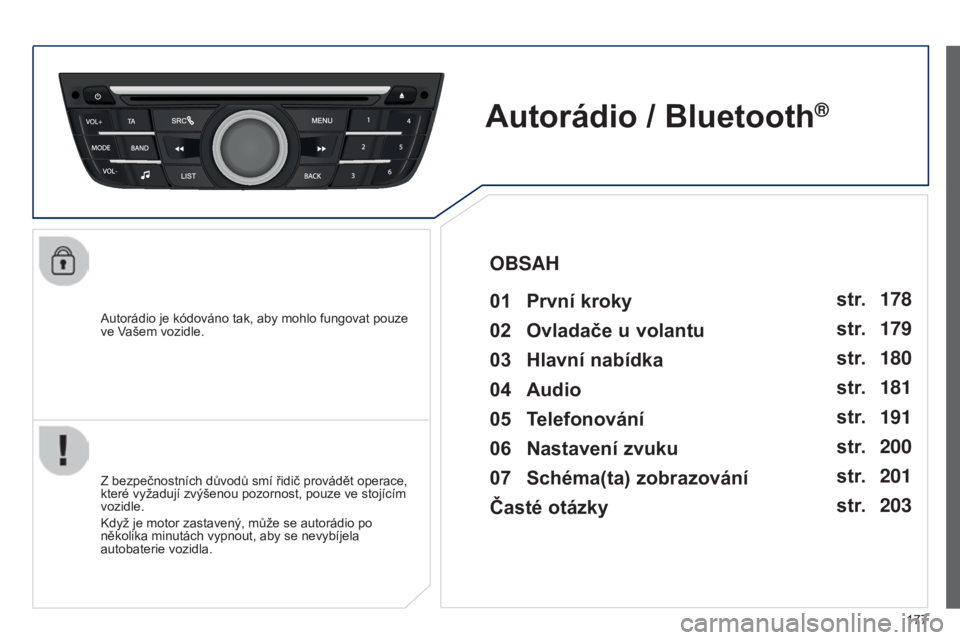

Autorádio je kódováno tak, aby mohlo fungovat pouze
ve Vašem vozidle.
Autorádio / Bluetooth®
01 První kroky
Z bezpečnostních důvodů smí řidič provádět operace,
které vyžadují zvýšenou pozornost, pouze ve stojícím
vozidle.
Když je motor zastavený, může se autorádio po
několika minutách vypnout, aby se nevybíjela
autobaterie vozidla.
OBSAH
02
Ovladače
u volantu
03

Hlavní
nabídka
04

Audio
05


T
elefonování
06

Nastave
ní zvuku
07

Schéma(ta)
zobrazování
Časté otázky str.
str.
str.
str.
str.
str.
str.
str.
178
179
180
181
191
200
201
203

01
178
301_cs_Chap12a_RD5(RD45)_ed01-2014

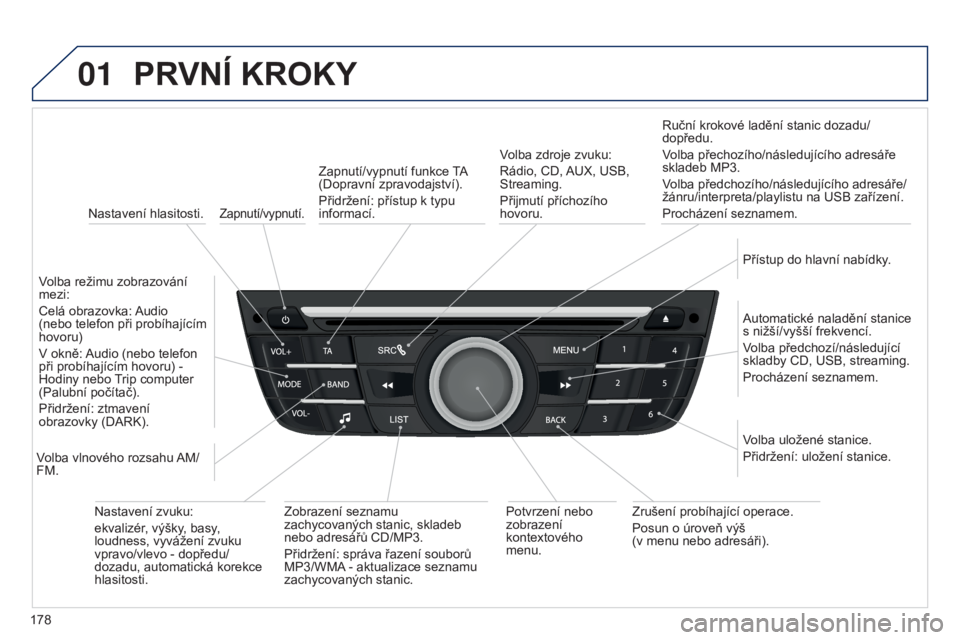

Zapnutí/vypnutí.
PRVNí KROKY
Nastavení hlasitosti.
Volba režimu zobrazování
mezi:
Celá obrazovka: Audio
(nebo telefon při probíhajícím
hovoru)
V okně: Audio (nebo telefon
při probíhajícím hovoru) -
Hodiny nebo Trip computer
(Palubní počítač).
Přidržení: ztmavení
obrazovky (DARK).
Volba vlnového rozsahu AM/
FM. Volba uložené stanice.
Přidržení: uložení stanice.
Zobrazení seznamu
zachycovaných stanic, skladeb
nebo adresářů CD/MP3.
Přidržení: správa řazení souborů
MP3/WMA - aktualizace seznamu
zachycovaných stanic. Zapnutí/vypnutí funkce TA
(Dopravní zpravodajství).
Přidržení: přístup k typu
informací.
Potvrzení nebo
zobrazení
kontextového
menu. Automatické naladění stanice
s nižší/vyšší frekvencí.
Volba předchozí/následující
skladby CD, USB, streaming.
Procházení seznamem.
Zrušení probíhající operace.
Posun o úroveň výš
(v menu nebo adresáři). Ruční krokové ladění stanic dozadu/
dopředu.
Volba přechozího/následujícího adresáře
skladeb MP3.
Volba předchozího/následujícího adresáře/
žánru/interpreta/playlistu na USB zařízení.
Procházení seznamem.
Volba zdroje zvuku:
Rádio, CD, AUX, USB,
Streaming.
Přijmutí příchozího
hovoru.
Přístup do hlavní nabídky.
Nastavení zvuku:
ekvalizér, výšky, basy,
loudness, vyvážení zvuku
vpravo/vlevo - dopředu/
dozadu, automatická korekce
hlasitosti.
