Peugeot 307 SW 2003 Kezelési útmutató (in Hungarian)

PEUGEOT IDŐSZAKOS VIZSGÁLATOK25
"A" ÉS "C" SZINTŰ PEUGEOT IDŐSZAKOS VIZSGÁLATOK ÉS KÖZBENSŐ SZEMLE
Vizsgálati szint
Műveletek Műveletek jellege Garanciális szemleACKözbenső szemle
FOLYADÉKCSERE- Motor.- Üzemanyagszűrő tisztítása (dízelmotor).- Olajszűrő.- Üzemanyagszűrő (benzinmotor).CSERE- Üzemanyagszűrő (dízelmotor).- Levegőszűrő.- Gyújtógyertyák (benzinmotor).- Motorolaj (ellenőrzés + pótlás).- Mechanikus sebességváltó-olaj (ellenőrzés + pótlás).- Akkumulátor (ellenőrzés + pótlás) leszerelhető cellakupakok esetén.FELTÖLTÉSI SZINT- Ablakmosó folyadék (ellenőrzés + pótlás).- Hűtőfolyadék (ellenőrzés + pótlás).- Fékfolyadék (ellenőrzés + pótlás).- Kormányszervo-folyadék (ellenőrzés + pótlás, felszereltségtől függően).- Lámpák, világítás, irányjelzés működése.- Ablaküvegek, fényszóróoptikák, lámpaburák és visszapillantó tükrök állapota.- Kürt.- Ablakmosó fúvókák.- Ablaktörlő lapátok állapota.- Segédberendezéseket hajtó ékszíjak állapota és feszessége.- Parkolófék hatásossága.- Hidraulika-rendszerek tömítettsége és állapota (tömlők és házak).ELLENŐRZÉS- Védő gumiharangok állapota.- Fékbetétek. - Kerékagyak, hajtókarok, gömbcsapok, szilentblokkok állapota és játéka.- Lengéscsillapítók tömítettsége.- Hátsó fékpofák kopása.- Gumiabroncsok nyomása és állapota (beleértve a pótkereket is).- Környezetvédelmi ellenőrzés az érvényben lévő rendelkezések szerint (benzinmotorok).- Füstölés mérése (dízelmotor).- Utastéri szűrő (felszereltségtől függően). - A gépjármű egészének ellenőrzése szemrevételezéssel a márkaszerviz szakembere által.
SZOLGÁLTATÁS*- Csereautó.
PRÓBAÚT
: Minden menetfeltétel esetén.: Sajátos feltételek esetén. * Rendeltetéstől függően.14-04-2003

14-04-2003
DÍZEL
DÍZEL
BENZINES BENZINES
(1) Minimális minőségi osztály: benzinmotorokhoz: ACEA A3 és API SH/SJ; dízelmotorokhoz: ACEA B3 és API CF/CD
ACEA= Association des Constructeurs Européens Automobiles - API= American Petroleum Institute
Az ACEA A3-B3 normáknak nem megfelelő olajok használata esetén a "fokozott igénybevételnek" kitett gépjárművek számára előírt módon gyakrabban kell elvégezni a karbantartást.
* Az energiatakarékos olaj nem használható, csak az arra megtervezett motorok esetén.
A részecskeszűrővel ellátott HDI turbódízel motorok esetén kizárólag 5W40 olajat használjunk.
26

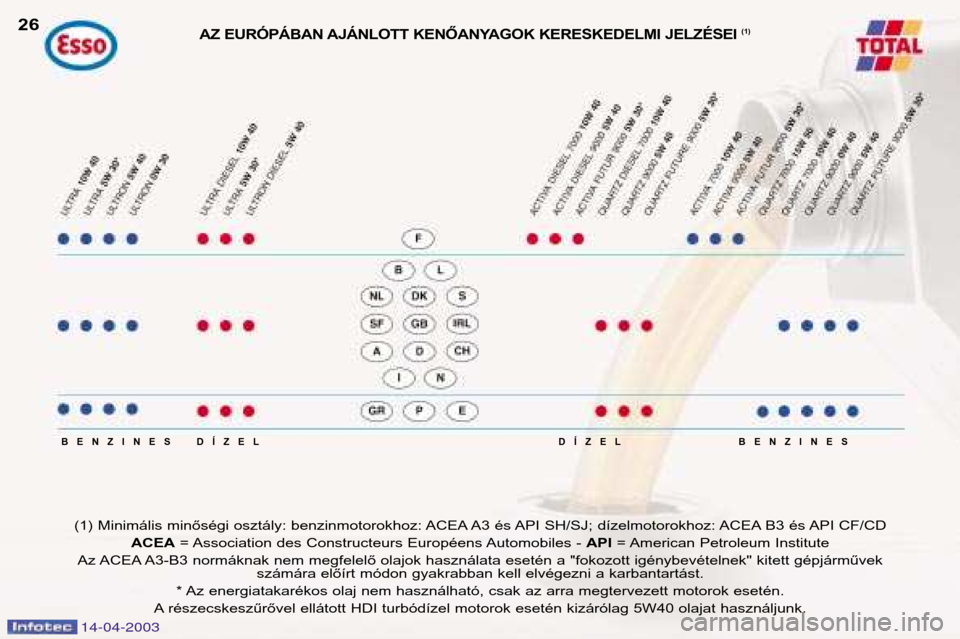

AZ EURÓPÁBAN AJÁNLOTT KENŐANYAGOK KERESKEDELMI JELZÉSEI
(1)

14-04-2003
Az ajánlott kenőanyagok kiválasztása
A szemközti táblázatban szereplő
olajok az esetek többségébenmegfelelőek.
A szemközti vázlat pontosítja az
optimális viszkozitási értéktartományt
a használati hőmérsékletek függvényében.
Ugyanakkor lehetőség van "jobb
minőségű" szintetikus olajok haszná-latára.
Félszintetikus, vagy szintetikus ola-
jok hiányában használhatóak az API
SH/SJ minőségű olajok (benzinmo-
torok esetén), vagy CD/CF
minőségű olajok (dízelmotorok
esetén) a "Különleges feltételek" kar-
bantartási terv betartásával, amely
gyakoribb olajcserét ír elő.
Kérjünk tanácsot a PEUGEOT-már-
kaképviselet szakembereitől a prob-
lémamentes használat megőrzése
és a karbantartási költségek optima-
lizálása érdekében.
Európán kívüli országokban
forduljunk a helyi PEUGEOT-képvi-selethez.
PEUGEOT IDŐSZAKOS VIZSGÁLATOK27
Mechanikus
KIZÁRÓLAG KIZÁRÓLAG
sebességváltó ESSO GEAR OIL BVTOTAL TRANSMISSION BV75W 80 cikkszám: 9736.41 75W-80
Automata KIZÁRÓLAG
sebességváltó ATF 4HP20-AL4 cikkszám: 9736.22
Más ajánlott termékek
Szervokormány FLUIDE DA Cikkszám: 9730.A1
Fékfolyadék PEUGEOT DOT4 Hűtőfolyadék
PROCOR TM108/GLYSANTIN G33 vagy REVKOGEL 2000
KIZÁRÓLAG Fagyvédelem: -35 °C-ig

14-04-2003
1 -Fordulatszámmérő.
2 - Biztonsági öv becsatolására
figyelmeztető jelzés.
3 - Motor-öndiagnosztikavisszajelzés.
4 - Kézifék és fékfolyadékszintvisszajelzés.
5 - Bal oldali irányjelzővisszajelzés.
6 - Hűtőfolyadékhőmérséklet-jelző.
7 - Akkumulátortöltés jelzés. 8 -
Azonnali megállásra
figyelmeztető jelzés (STOP).
9 - Motorolajnyomás visszajelzés.
10 - Minimális üzemanyagszintvisszajelzés.
11 - Jobb oldali irányjelzővisszajelzés.
12 - Üzemanyagszint-jelző.
13 - Blokkolásgátló (ABS)visszajelzés.
14 - Légzsákok visszajelzés. 15 -
Utasoldali légzsák semlegesítve jelzés.
16 - Sebességkijelző.
17 - Szervizintervallum-kijelző,
olajszintjelző és kilométer-számláló.
18 - Napi kilométer-számláló nullázógombja.
19 - Hátsó ködlámpa visszajelzés.
20 - Dinamikus menetstabilizáló
rendszer (ESP/ASR)visszajelzés.
21 - Ködfényszóró visszajelzés.
22 - Izzítás visszajelzés (dízel).
23 - Fényszóró visszajelzés.
24 - Minimális hűtőfolyadékszint visszajelzés.
25 - Tompított fény visszajelzés.
26 - Vízjelenlét a gázolajszűrőben
visszajelzés (dízel).
27 - Megvilágítás-szabályozó.
MŰKÖDÉS ELLENŐRZÉSE
28
KOMBINÁLT KIJELZŐEGYSÉG BENZINES ÉS DÍZEL, MECHANIKUS
SEBESSÉGVÁLTÓVAL ELLÁTOTT VÁLTOZAT ESETÉN

14-04-2003
MŰKÖDÉS ELLENŐRZÉSE29
1 -
Fordulatszámmérő.
2 - Biztonsági öv becsatolására
figyelmeztető jelzés.
3 - Motor-öndiagnosztikavisszajelzés.
4 - Kézifék és fékfolyadékszintvisszajelzés.
5 - Bal oldali irányjelzővisszajelzés.
6 - Hűtőfolyadékhőmérséklet-jelző.
7 - Akkumulátortöltés jelzés. 8 -
Azonnali megállásra
figyelmeztető jelzés (STOP).
9 - Motorolajnyomás visszajelzés.
10 - Minimális üzemanyagszintvisszajelzés.
11 - Jobb oldali irányjelzővisszajelzés.
12 - Üzemanyagszint-jelző.
13 - Blokkolásgátló (ABS)visszajelzés.
14 - Légzsákok visszajelzés. 15 -
Utasoldali légzsák semlegesítve jelzés.
16 - Sebességkijelző.
17 - Szervizintervallum-kijelző,
olajszintjelző és kilométer-számláló.
18 - Napi kilométer-számlálónullázógombja.
19 - Hátsó ködlámpa visszajelzés.
20 - Dinamikus menetstabilizáló
rendszer (ESP/ASR)visszajelzés.
21 - Ködfényszóró visszajelzés.
22 - Fényszóró visszajelzés.
23 - Minimális hűtőfolyadékszintvisszajelzés.
24 - Tompított fény visszajelzés.
25 - Megvilágítás-szabályozó.
26 - Sport program visszajelzés.
27 - Havas út program visszajelzés.
28 - Sebességváltókarhelyzetkijelzője.
KOMBINÁLT KIJELZŐEGYSÉG BENZINES, AUTOMATA
SEBESSÉGVÁLTÓVAL ELLÁTOTT VÁLTOZAT ESETÉN

14-04-2003
Minimális hűtőfolyadékszint jelzése
Együtt jelenik meg az azonnali megállásra figyelmeztető STOPjelzéssel.
Megjelenik minden gyújtásráadáskor kb. 3 másodpercre.
A jelzést hangjelzés és a többfunkciós képernyőn megjelenő "Egészítse
ki a motor hűtőfolyadékszintjét" üzenet kíséri.
Feltétlenül azonnal meg kell állni.Figyelem: a folyadékszint pótlásakor várjuk meg, amíg a motor lehűl.Azonnali megállásra figyelmeztető STOP jelzése
Minden egyes gyújtásráadáskor kigyullad.
Együtt jelenik meg a "motorolajnyomás", az "olajhőmérséklet" a
"minimális hűtőfolyadékszint", a "fékfolyadékszint" , az "elektronikus
fékerőelosztó-rendszer hiba", valamint a hűtőfolyadékhőmérséklet-kijelző visszajelzésekkel.
Feltétlenül meg kell állni: ha a jelzés villog járó motornál.
Forduljunk PEUGEOT-szervizhez.
Motorolajnyomás jelzése
Együtt jelenik meg az azonnali megállásra figyelmeztető STOPjelzés-
sel.
A jelzés megjelenését járó motornál hangjelzés és a többfunkciós
képernyőn megjelenő "Elégtelen motorolajnyomás" vagy "Egészítse ki a
motorolajszintet" üzenet követi.
Feltétlenül azonnal meg kell állni.
Amennyiben a kenőrendszerben kevés az olaj, egészítsük ki a szintet.
Forduljunk gyorsan PEUGEOT-szervizhez.
MŰKÖDÉS ELLENŐRZÉSE
Ha az alábbi figyelmeztető visszajelzések járó motornál folyamatosan
világítanak, vagy villognak, az hibás működésre enged következtetni.
Bizonyos jelzések megjelenését hangjelzés, és a többfunkciós képernyőn
megjelenő üzenet kísérhet. Vegyük komolyan ezt a figyelmeztetést: fordul-
junk mihamarabb a legközelebbi PEUGEOT-szervizhez.
Guruló gépjármű esetén, az azonnali megállásra figyelmeztető STOP jelzés
megjelenésekor kötelező megállni; állítsuk le gépkocsinkat, ügyelve a
legnagyobb biztonságra. A hűtőrendszer nyomás alatt van.
Az égési sérülés elkerülése érdekében
csavarjuk ki a hűtősapkát két fordulat-
tal, hogy lecsökkentsük a nyomást.
Amikor a nyomás lecsökkent, vegyük
le a hűtősapkát és egészítsük ki a szintet.
Forduljunk PEUGEOT-szervizhez.
Kézifék és minimális fékfolyadékszintjelzése
Együtt jelenik meg az azonnali
megállásra figyelmeztető STOP
jelzéssel.
Minden gyújtásráadáskor kigyullad.
Ezen jelzést egy hangjelzés és a
többfunkciós képernyőn megjelenő,
a figyelmeztetés okára utaló üzenetkövet: - "Behúzott kézifék" , ha a kézifék
behúzott vagy nem megfelelően
kiengedett helyzetben van,
- "Elégtelen fékfolyadékszint" ,
amennyiben a fékfolyadék szintje
a minimális érték alatt van (ha a
jelzés kiengedett kézifék esetén is
égve marad),
- "Fék rendellenesség" az ABS
visszajelzéssel egyidejűleg , az
elektronikus fékerőelosztó-rend-
szer meghibásodását jelezve.
Feltétlenül azonnal meg kell állni.
Forduljunk PEUGEOT-szervizhez.
MŰKÖDÉS ELLENŐRZÉSE
30

14-04-2003
Akkumulátortöltés jelzése
Minden egyes gyúj-
tásráadáskor megjelenik.
A járó motornál történő kigyulladását
egy hangüzenet és a többfunkciós
képernyőn megjelenő "Akkumulátor
töltése meghibásodott" üzenet
kíséri.
Ez az alábbiakat jelentheti:
- a töltőkör hibás,
- az akkumulátor, vagy az indítómo- tor sarui meglazultak,
- a generátor szíja szakadt, vagy laza,
- a generátor hibás.
Forduljunk PEUGEOT-szervizhez.
Blokkolásgátló (ABS)
rendszer jelzése
Minden egyes gyújtásráadás-
kor megjelenik 3 másodpercig.
Ha a jelzés megmarad vagy kigyullad 12
km/h feletti sebességnél, az az ABS-
rendszer működési rendellenességétjelzi.
A gépjármű hagyományos fékrendszere
fékszervoval mindemellett továbbra isműködőképes.
Ezen jelzés megjelenését egy hangüze-
net és a többfunkciós képernyőnmegjelenő "ABS rendellenesség" üze-
net követi.
Forduljunk PEUGEOT-szervizhez. Dinamikus menetstabilizáló rendszer (ESP/ASR) jelzése
Megjelenik minden egyes gyújtásráadáskor 3 másodpercre.
Amennyiben a jelzés nem szűnik meg vagy járó motornál, guruló gép-
járműnél jelenik meg, akkor egy hangjelzés és a többfunkciós képernyőn
megjelenő az "ESP/ASR üzemen kívül" üzenet követi; forduljunk PEUGEOT-szer-
vizhez.
Izzítás jelzése dízelmotor esetén
Megjelenik a gyújtás ráadásakor.
Várjuk meg a kialvását az indítómotor működtetése előtt.
Víz jelenléte a gázolajszűrőben jelzés (országtól függően)
A jelzés megjelenését egy hangjelzés és a többfunkciós képernyőn megjelenő "Víz jelenléte a gázolajszűrőben" üzenet követi.
Fennáll a befecskendező-rendszer meghibásodásának veszélye.
Azonnal forduljunk PEUGEOT-szervizhez. Motor-öndiagnosztika jelzése
Minden egyes gyújtásráadáskor megjelenik.
Járó motornál történő kigyulladása, melyet egy hangüzenet és a
többfunkciós képernyőn megjelenő alábbi üzenet kísér:
- "Környezetvédelmi rendellenesség" , jelzi a környezetvédelmi rendszer
meghibásodását.
- "Gázolajadalék minimális szint" vagy"Részecskeszűrő eltömődés veszé-
lye" jelzi a részecskeszűrő működési rendellenességét (ami a kivételesen
hosszan tartó városi közlekedésnek tulajdonítható: csökkentett sebesség,
hosszantartó torlódások, ...). A szűrő regenerálása érdekében, amikor lehetővé
válik és a közlekedési körülmények megengedik, guruljunk 60 km/h vagy annál
nagyobb sebességgel legalább öt percig (a visszajelzés kialvásáig). Ha a
visszajelzés kigyulladva marad, forduljunk PEUGEOT-szervizhez.
Villogása, járó motornál, melyet egy hangüzenet és a többfunkciós képernyőnmegjelenő "Katalizátor hiba" üzenet követ, a befecskendezés vagy a gyújtási
rendszer működési rendellenességét jelzi. Fennáll a katalizátor meghibásodásá-
nak veszélye (csak benzinmotor esetén).
Forduljunk azonnal PEUGEOT-szervizhez.
MŰKÖDÉS ELLENŐRZÉSE 31

14-04-2003
Utasoldali légzsák semlegesítve jelzés
A jelzés megjelenését egy hangüzenet és a többfunkciós képernyőn megjelenő "Utasoldali légzsák semlegesítve" üzenet kíséri.
Ha az utasoldali légzsák semlegesítve van, akkor a gyújtás ráadásakor
a jelzés megjelenik és meg is marad.
Minden esetben, amikor a jelzés villog, forduljunk PEUGEOT-szervizhez.
Biztonsági öv becsatolására figyelmeztető jelzés
Járó motornál ez a jelzés megjelenik, ha a vezető nem csatolta be az övét.Minimális üzemanyagszint jelzése
Megjelenik a gyújtás ráadásakor három másodpercre.
A jelzés megjelenését járó motornál egy hangjelzés és a
többfunkciós képernyőn megjelenő "Alacsony üzemanyag-
szint jelzés" követi.
A jelzés megjelenésének pillanatától legalább 50 km utat tehetünk még meg
(az üzemanyagtartály körülbelül 60 literes).
Villogása az üzemanyagszint-mérő meghibásodását jelzi.
Forduljon PEUGEOT-szervizhez. Légzsákok jelzése
A jelzés gyújtásráadáskor néhány másodpercre megjelenik.
A jelzés megjelenését járó motornál egy hangüzenet és a többfunkciós
képernyőn megjelenő,
"Légzsák rendellenesség" üzenet követ,
jelezve
- a frontális légzsákok meghibásodását,vagy
- az oldalsó légzsákok és függönylégzsákok meghibásodását.
Forduljon PEUGEOT-szervizhez. Hűtőfolyadékhőmérséklet- jelző
Mutató az
Azónában: a hőmérséklet
megfelelő.
Mutató a Bzónában: a hőmérséklet
túl magas. Az azonnali megállásra figyelmeztető STOPjelzés villog,
melyet egy hangjelzés és a több-
funkciós képernyőn megjelenő
"Magas motorhőmérséklet" üze-
net kísér.
Feltétlenül azonnal meg kell állni.Figyelem: a folyadékszint pótlásá-
hoz várjuk meg a motor lehűlését.
A hűtőrendszer nyomás alatt van.
Az égési sérülés veszélyének
elkerülése érdekében csavarjuk ki a
hűtősapkát két fordulattal a nyomás
lecsökkentése érdekében.
Amikor a nyomás lecsökkent,
vegyük le a hűtősapkát és
egészítsük ki a folyadékszintet.
Forduljunk PEUGEOT-szervizhez.
MŰKÖDÉS ELLENŐRZÉSE
32

14-04-2003
Utasoldali légzsák semlegesítve jelzés
A jelzés megjelenését egy hangüzenet és a többfunkciós képernyőn megjelenő "Utasoldali légzsák semlegesítve" üzenet kíséri.
Ha az utasoldali légzsák semlegesítve van, akkor a gyújtás ráadásakor
a jelzés megjelenik és meg is marad.
Minden esetben, amikor a jelzés villog, forduljunk PEUGEOT-szervizhez.
Biztonsági öv becsatolására figyelmeztető jelzés
Járó motornál ez a jelzés megjelenik, ha a vezető nem csatolta be az övét.Minimális üzemanyagszint jelzése
Megjelenik a gyújtás ráadásakor három másodpercre.
A jelzés megjelenését járó motornál egy hangjelzés és a
többfunkciós képernyőn megjelenő "Alacsony üzemanyag-
szint jelzés" követi.
A jelzés megjelenésének pillanatától legalább 50 km utat tehetünk még meg
(az üzemanyagtartály körülbelül 60 literes).
Villogása az üzemanyagszint-mérő meghibásodását jelzi.
Forduljon PEUGEOT-szervizhez. Légzsákok jelzése
A jelzés gyújtásráadáskor néhány másodpercre megjelenik.
A jelzés megjelenését járó motornál egy hangüzenet és a többfunkciós
képernyőn megjelenő,
"Légzsák rendellenesség" üzenet követ,
jelezve
- a frontális légzsákok meghibásodását,vagy
- az oldalsó légzsákok és függönylégzsákok meghibásodását.
Forduljon PEUGEOT-szervizhez. Hűtőfolyadékhőmérséklet- jelző
Mutató az
Azónában: a hőmérséklet
megfelelő.
Mutató a Bzónában: a hőmérséklet
túl magas. Az azonnali megállásra figyelmeztető STOPjelzés villog,
melyet egy hangjelzés és a több-
funkciós képernyőn megjelenő
"Magas motorhőmérséklet" üze-
net kísér.
Feltétlenül azonnal meg kell állni.Figyelem: a folyadékszint pótlásá-
hoz várjuk meg a motor lehűlését.
A hűtőrendszer nyomás alatt van.
Az égési sérülés veszélyének
elkerülése érdekében csavarjuk ki a
hűtősapkát két fordulattal a nyomás
lecsökkentése érdekében.
Amikor a nyomás lecsökkent,
vegyük le a hűtősapkát és
egészítsük ki a folyadékszintet.
Forduljunk PEUGEOT-szervizhez.
MŰKÖDÉS ELLENŐRZÉSE
32

"SPORT" jelzés
Az automata sebességváltó "SPORT"működési
programjának kiválasztásakor jelenik meg.
"HAVAS ÚT" jelzés
Az automata sebességváltó "HAVAS ÚT"
működési programjának kiválasztásakor jelenik meg.
Park
(parkolás)
Reverse (hátramenet)
Neutral (üres)
Drive (vezetés)
Kézi üzemmód: 1. kapcsolt fokozat
2. kapcsolt fokozat
3. kapcsolt fokozat
4. kapcsolt fokozat
MŰKÖDÉS ELLENŐRZÉSE 33
Automata sebességváltó választókar helyzeteit
kijelző képernyő
Automata sebességváltó jelzései
14-04-2003
