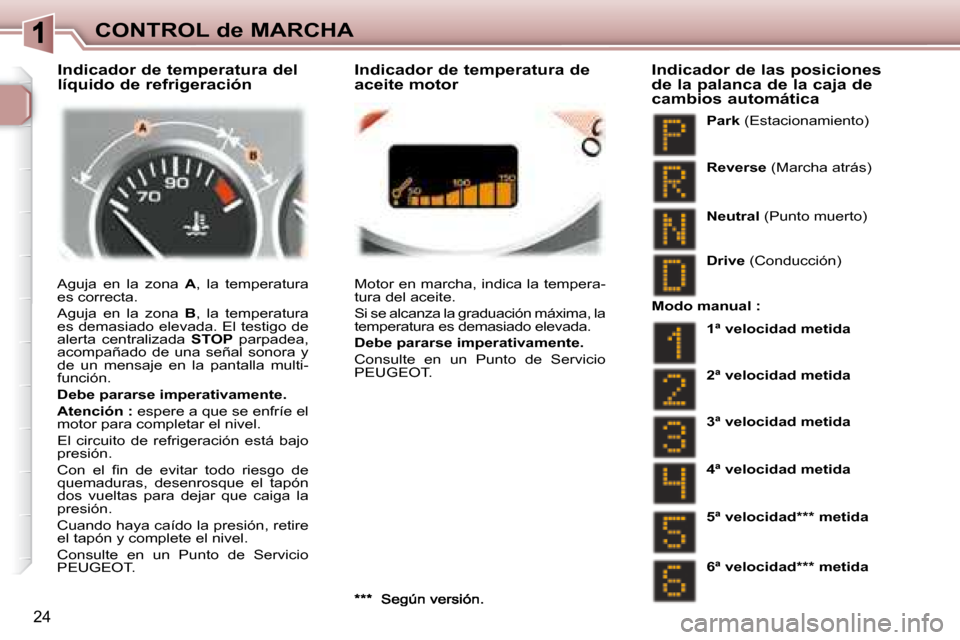

24
CONTROL de MARCHA
Aguja en la zona A , la temperatura
es correcta.
Aguja en la zona B , la temperatura
es demasiado elevada. El testigo de
alerta centralizada STOP parpadea,
acompañado de una señal sonora y
de un mensaje en la pantalla multi-
función.
Debe pararse imperativamente.
Atención : espere a que se enfríe el
motor para completar el nivel.
El circuito de refrigeración está bajo
presión.
C o n e l i n d e e v i t a r t o d o r i e s g o d e
quemaduras, desenrosque el tapón
dos vueltas para dejar que caiga la
presión.
Cuando haya caído la presión, retire
el tapón y complete el nivel.
Consulte en un Punto de Servicio
PEUGEOT. Indicador de temperatura del
líquido de refrigeración
Motor en marcha, indica la tempera-
tura del aceite.
Si se alcanza la graduación máxima, la
temperatura es demasiado elevada.
Debe pararse imperativamente.
Consulte en un Punto de Servicio
PEUGEOT.
Park (Estacionamiento)
Indicador de las posiciones
de la palanca de la caja de
cambios automática
Reverse (Marcha atrás)
Neutral (Punto muerto)
Drive (Conducción)
Modo manual :
1ª velocidad metida
2ª velocidad metida
3ª velocidad metida
4ª velocidad metida
Indicador de temperatura de
aceite motor
5ª velocidad *** metida
6ª velocidad *** metida
Page 22 of 199

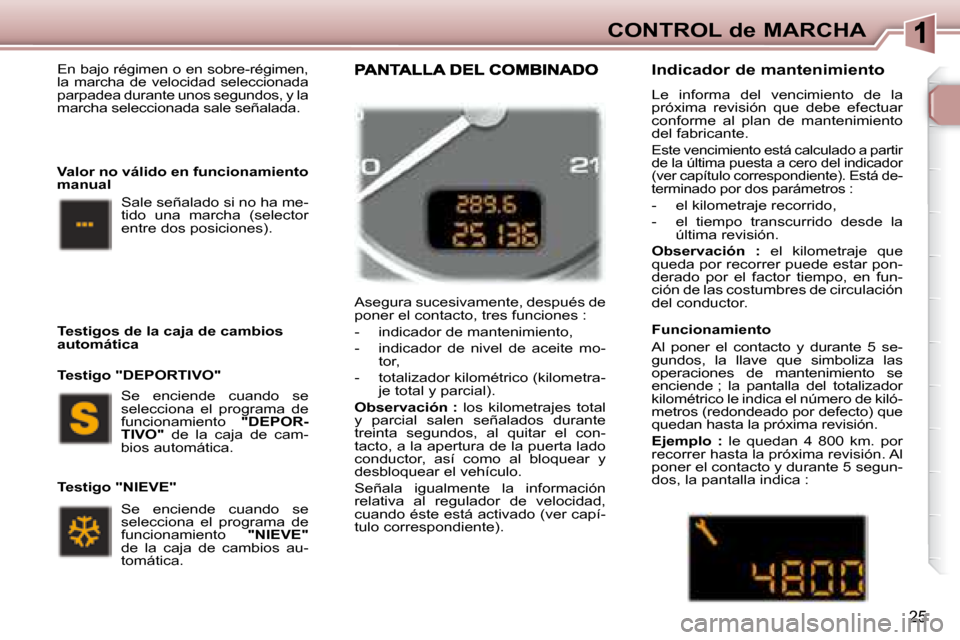

25
CONTROL de MARCHA
En bajo régimen o en sobre-régimen,
la marcha de velocidad seleccionada
parpadea durante unos segundos, y la
marcha seleccionada sale señalada.
Se enciende cuando se
selecciona el programa de
funcionamiento "DEPOR-
TIVO" de la caja de cam-
bios automática.
Se enciende cuando se
selecciona el programa de
funcionamiento "NIEVE"
de la caja de cambios au-
tomática.
Testigos de la caja de cambios
automática
Testigo "NIEVE" Sale señalado si no ha me-
tido una marcha (selector
entre dos posiciones).
Testigo "DEPORTIVO"
Valor no válido en funcionamiento
manual
Asegura sucesivamente, después de
poner el contacto, tres funciones :
- indicador de mantenimiento,
- indicador de nivel de aceite mo-tor,
- totalizador kilométrico (kilometra- je total y parcial).
Observación : los kilometrajes total
y parcial salen señalados durante
treinta segundos, al quitar el con-
tacto, a la apertura de la puerta lado
conductor, así como al bloquear y
desbloquear el vehículo.
Señala igualmente la información
relativa al regulador de velocidad,
cuando éste está activado (ver capí-
tulo correspondiente). Indicador de mantenimiento
Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del fabricante.
Este vencimiento está calculado a partir
de la última puesta a cero del indicador
(ver capítulo correspondiente). Está de-
terminado por dos parámetros :
- el kilometraje recorrido,
- el tiempo transcurrido desde la
última revisión.
Observación : el kilometraje que
queda por recorrer puede estar pon-
derado por el factor tiempo, en fun-
ción de las costumbres de circulación
del conductor.
Funcionamiento
Al poner el contacto y durante 5 se-
gundos, la llave que simboliza las
operaciones de mantenimiento se
enciende ; la pantalla del totalizador
kilométrico le indica el número de kiló-
metros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : le quedan 4 800 km. por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segun-
dos, la pantalla indica :
Page 23 of 199

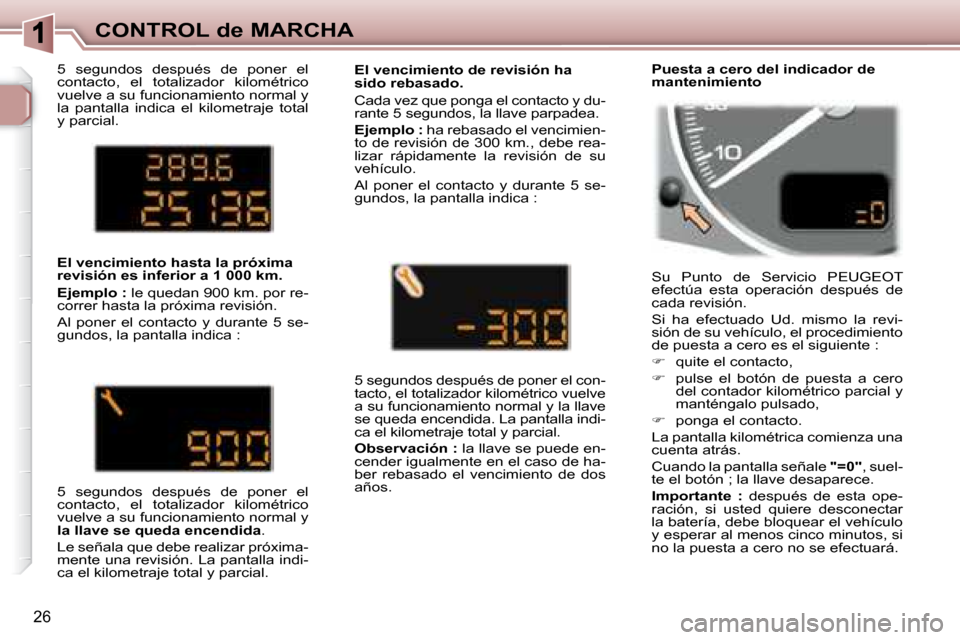

26
CONTROL de MARCHA
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la pantalla indica el kilometraje total
y parcial.
Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale "=0" , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha
sido rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el con-
tacto, el totalizador kilométrico vuelve
a su funcionamiento normal y la llave
se queda encendida. La pantalla indi-
ca el kilometraje total y parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años.
El vencimiento hasta la próxima
revisión es inferior a 1 000 km.
Ejemplo : le quedan 900 km. por re-
correr hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la llave se queda encendida .
Le señala que debe realizar próxima-
mente una revisión. La pantalla indi-
ca el kilometraje total y parcial. Puesta a cero del indicador de
mantenimiento
Page 24 of 199

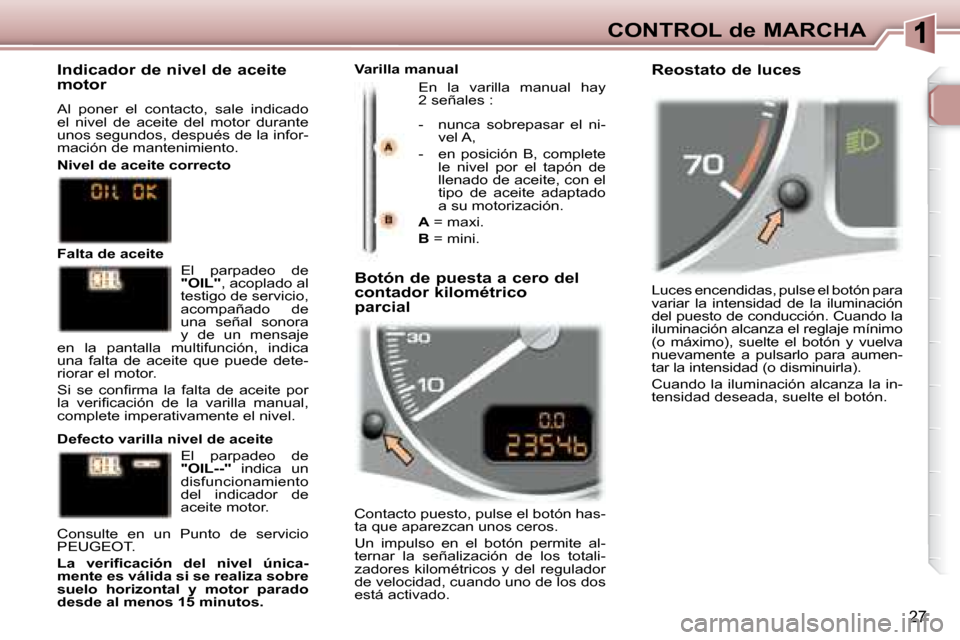

27
CONTROL de MARCHA Luces encendidas, pulse el botón para
variar la intensidad de la iluminación
del puesto de conducción. Cuando la
iluminación alcanza el reglaje mínimo
(o máximo), suelte el botón y vuelva
nuevamente a pulsarlo para aumen-
tar la intensidad (o disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
Contacto puesto, pulse el botón has-
ta que aparezcan unos ceros.
Un impulso en el botón permite al-
ternar la señalización de los totali-
zadores kilométricos y del regulador
de velocidad, cuando uno de los dos
está activado.
Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado
el nivel de aceite del motor durante
unos segundos, después de la infor-
mación de mantenimiento.
Nivel de aceite correcto
Defecto varilla nivel de aceite
El parpadeo de
"OIL--" indica un
disfuncionamiento
del indicador de
aceite motor.
Consulte en un Punto de servicio
PEUGEOT.
L a v e r i i c a c i ó n d e l n i v e l ú n i c a -
mente es válida si se realiza sobre
suelo horizontal y motor parado
desde al menos 15 minutos.
El parpadeo de
"OIL" , acoplado al
testigo de servicio,
acompañado de
una señal sonora
y de un mensaje
en la pantalla multifunción, indica
una falta de aceite que puede dete-
riorar el motor.
S i s e c o n i r m a l a f a l t a d e a c e i t e p o r
l a v e r i i c a c i ó n d e l a v a r i l l a m a n u a l ,
complete imperativamente el nivel.
Falta de aceite Varilla manual
En la varilla manual hay
2 señales :
- nunca sobrepasar el ni-vel A,
- en posición B, complete le nivel por el tapón de
llenado de aceite, con el
tipo de aceite adaptado
a su motorización.
A = maxi.
B = mini.
Botón de puesta a cero del
contador kilométrico
parcial Reostato de luces
Page 25 of 199
25
CONTROL de MARCHA
En bajo régimen o en sobre-régimen,
la marcha de velocidad seleccionada
parpadea durante unos segundos, y la
marcha seleccionada sale señalada.
Se enciende cuando se
selecciona el programa de
funcionamiento "DEPOR-
TIVO" de la caja de cam-
bios automática.
Se enciende cuando se
selecciona el programa de
funcionamiento "NIEVE"
de la caja de cambios au-
tomática.
Testigos de la caja de cambios
automática
Testigo "NIEVE" Sale señalado si no ha me-
tido una marcha (selector
entre dos posiciones).
Testigo "DEPORTIVO"
Valor no válido en funcionamiento
manual
Asegura sucesivamente, después de
poner el contacto, tres funciones :
- indicador de mantenimiento,
- indicador de nivel de aceite mo-tor,
- totalizador kilométrico (kilometra- je total y parcial).
Observación : los kilometrajes total
y parcial salen señalados durante
treinta segundos, al quitar el con-
tacto, a la apertura de la puerta lado
conductor, así como al bloquear y
desbloquear el vehículo.
Señala igualmente la información
relativa al regulador de velocidad,
cuando éste está activado (ver capí-
tulo correspondiente). Indicador de mantenimiento
Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del fabricante.
Este vencimiento está calculado a partir
de la última puesta a cero del indicador
(ver capítulo correspondiente). Está de-
terminado por dos parámetros :
- el kilometraje recorrido,
- el tiempo transcurrido desde la
última revisión.
Observación : el kilometraje que
queda por recorrer puede estar pon-
derado por el factor tiempo, en fun-
ción de las costumbres de circulación
del conductor.
Funcionamiento
Al poner el contacto y durante 5 se-
gundos, la llave que simboliza las
operaciones de mantenimiento se
enciende ; la pantalla del totalizador
kilométrico le indica el número de kiló-
metros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : le quedan 4 800 km. por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segun-
dos, la pantalla indica :
Page 26 of 199
25
CONTROL de MARCHA
En bajo régimen o en sobre-régimen,
la marcha de velocidad seleccionada
parpadea durante unos segundos, y la
marcha seleccionada sale señalada.
Se enciende cuando se
selecciona el programa de
funcionamiento "DEPOR-
TIVO" de la caja de cam-
bios automática.
Se enciende cuando se
selecciona el programa de
funcionamiento "NIEVE"
de la caja de cambios au-
tomática.
Testigos de la caja de cambios
automática
Testigo "NIEVE" Sale señalado si no ha me-
tido una marcha (selector
entre dos posiciones).
Testigo "DEPORTIVO"
Valor no válido en funcionamiento
manual
Asegura sucesivamente, después de
poner el contacto, tres funciones :
- indicador de mantenimiento,
- indicador de nivel de aceite mo-tor,
- totalizador kilométrico (kilometra- je total y parcial).
Observación : los kilometrajes total
y parcial salen señalados durante
treinta segundos, al quitar el con-
tacto, a la apertura de la puerta lado
conductor, así como al bloquear y
desbloquear el vehículo.
Señala igualmente la información
relativa al regulador de velocidad,
cuando éste está activado (ver capí-
tulo correspondiente). Indicador de mantenimiento
Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del fabricante.
Este vencimiento está calculado a partir
de la última puesta a cero del indicador
(ver capítulo correspondiente). Está de-
terminado por dos parámetros :
- el kilometraje recorrido,
- el tiempo transcurrido desde la
última revisión.
Observación : el kilometraje que
queda por recorrer puede estar pon-
derado por el factor tiempo, en fun-
ción de las costumbres de circulación
del conductor.
Funcionamiento
Al poner el contacto y durante 5 se-
gundos, la llave que simboliza las
operaciones de mantenimiento se
enciende ; la pantalla del totalizador
kilométrico le indica el número de kiló-
metros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : le quedan 4 800 km. por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segun-
dos, la pantalla indica :
Page 27 of 199
26
CONTROL de MARCHA
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la pantalla indica el kilometraje total
y parcial.
Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale "=0" , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha
sido rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el con-
tacto, el totalizador kilométrico vuelve
a su funcionamiento normal y la llave
se queda encendida. La pantalla indi-
ca el kilometraje total y parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años.
El vencimiento hasta la próxima
revisión es inferior a 1 000 km.
Ejemplo : le quedan 900 km. por re-
correr hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la llave se queda encendida .
Le señala que debe realizar próxima-
mente una revisión. La pantalla indi-
ca el kilometraje total y parcial. Puesta a cero del indicador de
mantenimiento
Page 28 of 199
26
CONTROL de MARCHA
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la pantalla indica el kilometraje total
y parcial.
Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale "=0" , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha
sido rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el con-
tacto, el totalizador kilométrico vuelve
a su funcionamiento normal y la llave
se queda encendida. La pantalla indi-
ca el kilometraje total y parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años.
El vencimiento hasta la próxima
revisión es inferior a 1 000 km.
Ejemplo : le quedan 900 km. por re-
correr hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la llave se queda encendida .
Le señala que debe realizar próxima-
mente una revisión. La pantalla indi-
ca el kilometraje total y parcial. Puesta a cero del indicador de
mantenimiento
Page 29 of 199
27
CONTROL de MARCHA Luces encendidas, pulse el botón para
variar la intensidad de la iluminación
del puesto de conducción. Cuando la
iluminación alcanza el reglaje mínimo
(o máximo), suelte el botón y vuelva
nuevamente a pulsarlo para aumen-
tar la intensidad (o disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
Contacto puesto, pulse el botón has-
ta que aparezcan unos ceros.
Un impulso en el botón permite al-
ternar la señalización de los totali-
zadores kilométricos y del regulador
de velocidad, cuando uno de los dos
está activado.
Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado
el nivel de aceite del motor durante
unos segundos, después de la infor-
mación de mantenimiento.
Nivel de aceite correcto
Defecto varilla nivel de aceite
El parpadeo de
"OIL--" indica un
disfuncionamiento
del indicador de
aceite motor.
Consulte en un Punto de servicio
PEUGEOT.
L a v e r i i c a c i ó n d e l n i v e l ú n i c a -
mente es válida si se realiza sobre
suelo horizontal y motor parado
desde al menos 15 minutos.
El parpadeo de
"OIL" , acoplado al
testigo de servicio,
acompañado de
una señal sonora
y de un mensaje
en la pantalla multifunción, indica
una falta de aceite que puede dete-
riorar el motor.
S i s e c o n i r m a l a f a l t a d e a c e i t e p o r
l a v e r i i c a c i ó n d e l a v a r i l l a m a n u a l ,
complete imperativamente el nivel.
Falta de aceite Varilla manual
En la varilla manual hay
2 señales :
- nunca sobrepasar el ni-vel A,
- en posición B, complete le nivel por el tapón de
llenado de aceite, con el
tipo de aceite adaptado
a su motorización.
A = maxi.
B = mini.
Botón de puesta a cero del
contador kilométrico
parcial Reostato de luces
Page 30 of 199
28
CONTROL de MARCHA
ORDENADOR DE A BORDO
Pulse en el botón, situado en el
extremo del mando del limpia-
parabrisas , para señalar sucesi-
vamente los diferentes datos del
ordenador de a bordo. Los datos del ordenador de a bordo
son los siguientes:
Sistema que le da los datos instan-
táneos sobre el recorrido efectuado
(autonomía, consumo, ...).
Pulse más de dos segundos en
el mando para poner a cero la
distancia recorrida, el consumo
medio y la velocidad media.
Pantalla monocromo A
Puesta a cero
Señalización de los datos - la autonomía,
- el consumo instantáneo,
- la distancia recorrida,
- el consumo medio,
- la velocidad media.
En el impulso siguiente, usted vuelve
enseguida a la señalización normal.
