Page 51 of 199

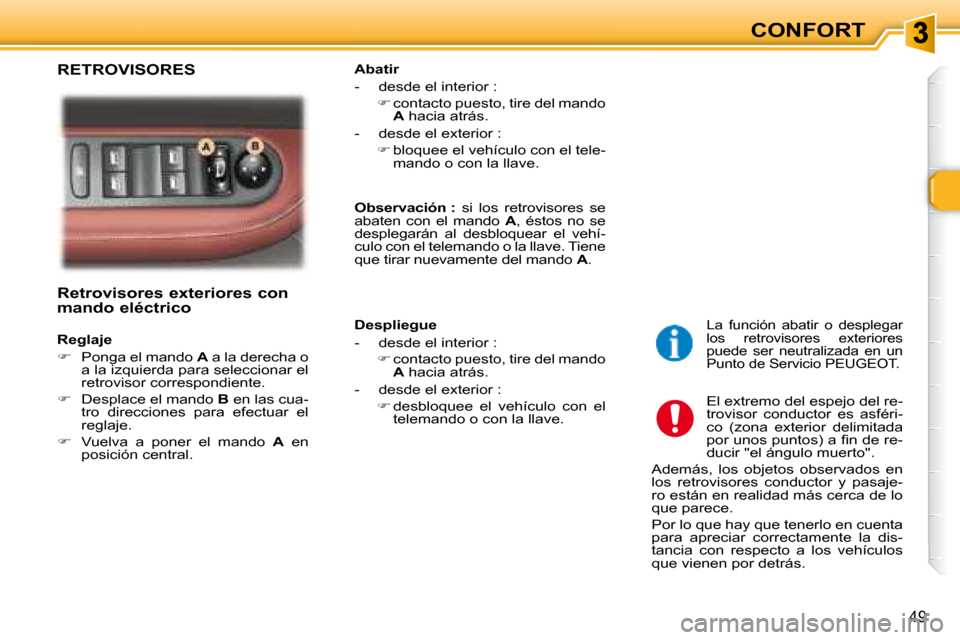

CONFORT
49
Retrovisores exteriores con
mando eléctrico
Reglaje
Ponga el mando A a la derecha o
a la izquierda para seleccionar el
retrovisor correspondiente.
Desplace el mando B en las cua-
tro direcciones para efectuar el
r e g l a j e .
Vuelva a poner el mando A en
posición central.
Abatir
- desde el interior :
contacto puesto, tire del mando
A hacia atrás.
- desde el exterior :
bloquee el vehículo con el tele-
mando o con la llave.
Despliegue
- desde el interior :
contacto puesto, tire del mando
A hacia atrás.
- desde el exterior :
desbloquee el vehículo con el
telemando o con la llave.
La función abatir o desplegar
los retrovisores exteriores
puede ser neutralizada en un
Punto de Servicio PEUGEOT.
Observación : si los retrovisores se
abaten con el mando A , éstos no se
desplegarán al desbloquear el vehí-
culo con el telemando o la llave. Tiene
que tirar nuevamente del mando A .
RETROVISORES
E l e x t r e m o d e l e s p e j o d e l r e -
trovisor conductor es asféri-
co (zona exterior delimitada
p o r u n o s p u n t o s ) a i n d e r e -
ducir "el ángulo muerto".
A d e m á s , l o s o b j e t o s o b s e r v a d o s e n
l o s r e t r o v i s o r e s c o n d u c t o r y p a s a j e -
ro están en realidad más cerca de lo
que parece.
Por lo que hay que tenerlo en cuenta
para apreciar correctamente la dis-
tancia con respecto a los vehículos
que vienen por detrás.
Page 52 of 199

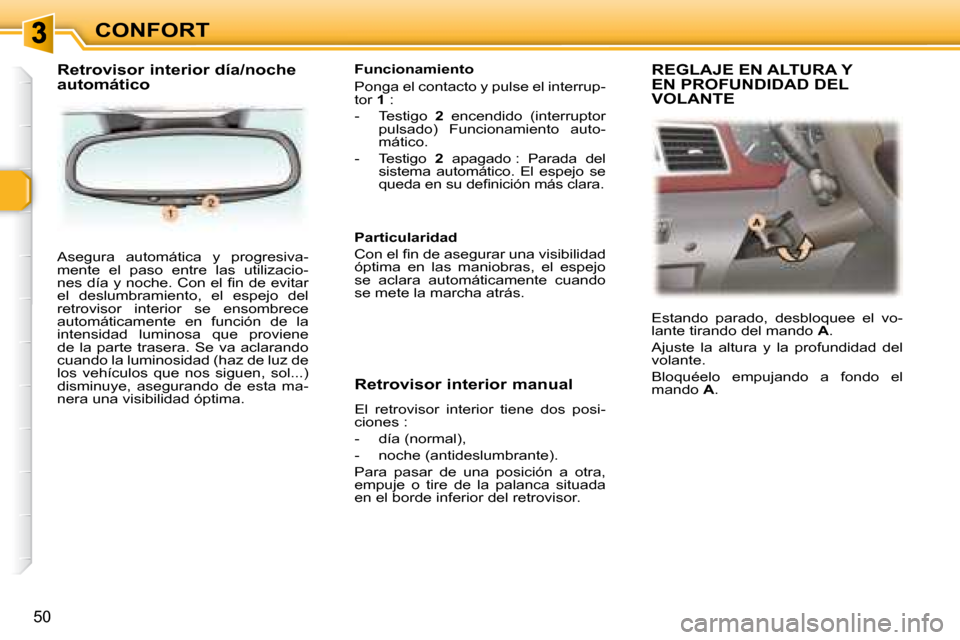

CONFORT
50
Asegura automática y progresiva-
mente el paso entre las utilizacio-
n e s d í a y n o c h e . C o n e l i n d e e v i t a r
e l d e s l u m b r a m i e n t o , e l e s p e j o d e l
retrovisor interior se ensombrece
automáticamente en función de la
intensidad luminosa que proviene
de la parte trasera. Se va aclarando
cuando la luminosidad (haz de luz de
los vehículos que nos siguen, sol...)
disminuye, asegurando de esta ma-
nera una visibilidad óptima. Retrovisor interior manual
El retrovisor interior tiene dos posi-
ciones :
- día (normal),
- noche (antideslumbrante).
Para pasar de una posición a otra,
e m p u j e o t i r e d e l a p a l a n c a s i t u a d a
en el borde inferior del retrovisor.
Funcionamiento
Ponga el contacto y pulse el interrup-
tor
1 :
- Testigo 2 encendido (interruptor
pulsado) Funcionamiento auto-
mático.
- Testigo 2 apagado : Parada del
s i s t e m a a u t o m á t i c o . E l e s p e j o s e
q u e d a e n s u d e i n i c i ó n m á s c l a r a .
Particularidad
C o n e l i n d e a s e g u r a r u n a v i s i b i l i d a d
ó p t i m a e n l a s m a n i o b r a s , e l e s p e j o
se aclara automáticamente cuando
se mete la marcha atrás.
Estando parado, desbloquee el vo-
lante tirando del mando A .
A j u s t e l a a l t u r a y l a p r o f u n d i d a d d e l
volante.
B l o q u é e l o e m p u j a n d o a f o n d o e l
mando A .
REGLAJE EN ALTURA Y EN PROFUNDIDAD DEL VOLANTE
Retrovisor interior día/noche
automático
Page 53 of 199
CONFORT
50
Asegura automática y progresiva-
mente el paso entre las utilizacio-
n e s d í a y n o c h e . C o n e l i n d e e v i t a r
e l d e s l u m b r a m i e n t o , e l e s p e j o d e l
retrovisor interior se ensombrece
automáticamente en función de la
intensidad luminosa que proviene
de la parte trasera. Se va aclarando
cuando la luminosidad (haz de luz de
los vehículos que nos siguen, sol...)
disminuye, asegurando de esta ma-
nera una visibilidad óptima. Retrovisor interior manual
El retrovisor interior tiene dos posi-
ciones :
- día (normal),
- noche (antideslumbrante).
Para pasar de una posición a otra,
e m p u j e o t i r e d e l a p a l a n c a s i t u a d a
en el borde inferior del retrovisor.
Funcionamiento
Ponga el contacto y pulse el interrup-
tor
1 :
- Testigo 2 encendido (interruptor
pulsado) Funcionamiento auto-
mático.
- Testigo 2 apagado : Parada del
s i s t e m a a u t o m á t i c o . E l e s p e j o s e
q u e d a e n s u d e i n i c i ó n m á s c l a r a .
Particularidad
C o n e l i n d e a s e g u r a r u n a v i s i b i l i d a d
ó p t i m a e n l a s m a n i o b r a s , e l e s p e j o
se aclara automáticamente cuando
se mete la marcha atrás.
Estando parado, desbloquee el vo-
lante tirando del mando A .
A j u s t e l a a l t u r a y l a p r o f u n d i d a d d e l
volante.
B l o q u é e l o e m p u j a n d o a f o n d o e l
mando A .
REGLAJE EN ALTURA Y EN PROFUNDIDAD DEL VOLANTE
Retrovisor interior día/noche
automático
Page 54 of 199

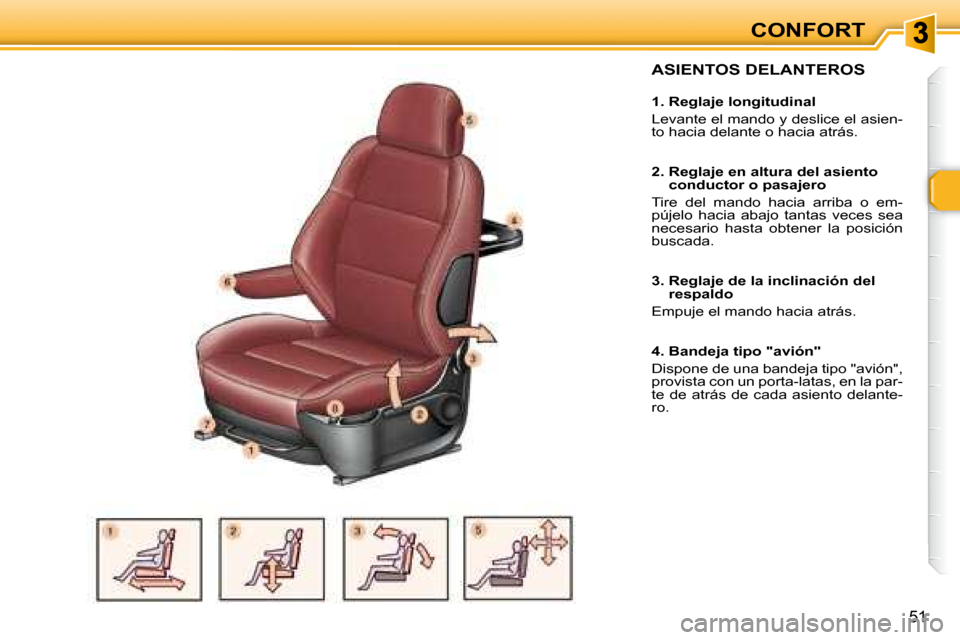

CONFORT
51
ASIENTOS DELANTEROS
1. Reglaje longitudinal
Levante el mando y deslice el asien-
to hacia delante o hacia atrás.
2. Reglaje en altura del asiento conductor o pasajero
Tire del mando hacia arriba o em-
p ú j e l o h a c i a a b a j o t a n t a s v e c e s s e a
necesario hasta obtener la posición
buscada.
3. Reglaje de la inclinación del respaldo
E m p u j e e l m a n d o h a c i a a t r á s .
4. Bandeja tipo "avión"
D i s p o n e d e u n a b a n d e j a t i p o " a v i ó n " ,
provista con un porta-latas, en la par-
te de atrás de cada asiento delante-
ro.
Page 55 of 199

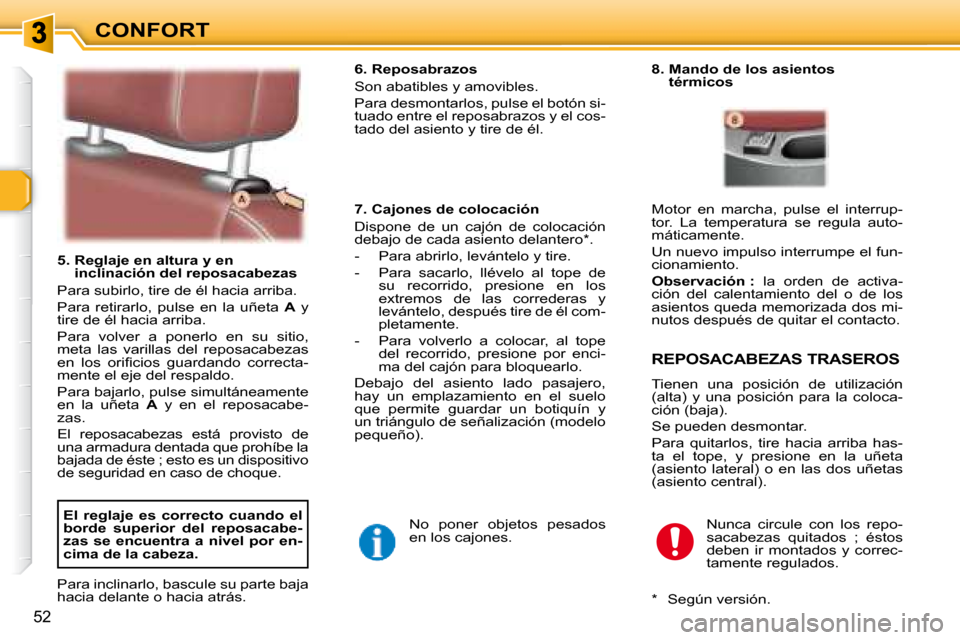

CONFORT
5 2
5. Reglaje en altura y en inclinación del reposacabezas
Para subirlo, tire de él hacia arriba.
Para retirarlo, pulse en la uñeta A y
tire de él hacia arriba.
Para volver a ponerlo en su sitio,
meta las varillas del reposacabezas
e n l o s o r i i c i o s g u a r d a n d o c o r r e c t a -
m e n t e e l e j e d e l r e s p a l d o .
P a r a b a j a r l o , p u l s e s i m u l t á n e a m e n t e
en la uñeta A y en el reposacabe-
zas.
El reposacabezas está provisto de
una armadura dentada que prohíbe la
b a j a d a d e é s t e ; e s t o e s u n d i s p o s i t i v o
de seguridad en caso de choque. 8. Mando de los asientos
térmicos
Nunca circule con los repo-
s a c a b e z a s q u i t a d o s ; é s t o s
deben ir montados y correc-
tamente regulados.
REPOSACABEZAS TRASEROS
Tienen una posición de utilización
(alta) y una posición para la coloca-
c i ó n ( b a j a ) .
Se pueden desmontar.
Para quitarlos, tire hacia arriba has-
ta el tope, y presione en la uñeta
(asiento lateral) o en las dos uñetas
(asiento central).
6. Reposabrazos
Son abatibles y amovibles.
Para desmontarlos, pulse el botón si-
tuado entre el reposabrazos y el cos-
tado del asiento y tire de él.
7. Cajones de colocación
D i s p o n e d e u n c a j ó n d e c o l o c a c i ó n
d e b a j o d e c a d a a s i e n t o d e l a n t e r o * .
- Para abrirlo, levántelo y tire.
- Para sacarlo, llévelo al tope de
su recorrido, presione en los
extremos de las correderas y
levántelo, después tire de él com-
pletamente.
- Para volverlo a colocar, al tope del recorrido, presione por enci-
m a d e l c a j ó n p a r a b l o q u e a r l o .
D e b a j o d e l a s i e n t o l a d o p a s a j e r o ,
hay un emplazamiento en el suelo
que permite guardar un botiquín y
un triángulo de señalización (modelo
pequeño).
El reglaje es correcto cuando el
borde superior del reposacabe-
zas se encuentra a nivel por en-
cima de la cabeza.
P a r a i n c l i n a r l o , b a s c u l e s u p a r t e b a j a
hacia delante o hacia atrás. N o p o n e r o b j e t o s p e s a d o s
e n l o s c a j o n e s . Motor en marcha, pulse el interrup-
tor. La temperatura se regula auto-
máticamente.
Un nuevo impulso interrumpe el fun-
cionamiento.
Observación : la orden de activa-
ción del calentamiento del o de los
asientos queda memorizada dos mi-
nutos después de quitar el contacto. * S e g ú n v e r s i ó n .
Page 56 of 199
CONFORT
53
S a l i d a d e s d e l a 3 ª i l a o
abatimiento desde el maletero
Ponga el reposacabezas en posición
b a j a .
Abata el respaldo en el asiento con
la correa B .
Observación : puede bloquear el
respaldo en esta posición pulsando
p o r e n c i m a ( d e s m o n t a j e ) .
Tire de la correa C hacia arriba para
desbloquear las patas traseras.
Ponga el asiento en posición "carte-
ra".
Reglaje longitudinal *
Levante la barra
A y mueva el asien-
to hacia delante o hacia atrás.
* S a l v o a s i e n t o s u p l e m e n t a r i o .
Reglaje de la inclinación del
respaldo
Tire de la correa B , situada en la par-
te delantera del asiento a la derecha
o a la izquierda, y después regule la
inclinación deseada.
Suelte el cinturón para bloquear.
Para regular la inclinación del respal-
d o d e s d e l a 3 ª i l a o e l m a l e t e r o , t i r e
de la correa B situada en la parte tra-
sera del asiento.
Observación : el asiento suple-
mentario se puede inclinar y abatir
utilizando la correa B , situada en la
parte trasera del asiento en la parte
derecha o izquierda. A c c e s o a l a 3 ª i l a
Ponga el reposacabezas en posición
b a j a .
Recule, si necesario, el asiento con
la barra
A .
Abata el respaldo en el asiento con
la correa B .
Observación : puede bloquear el
respaldo en esta posición pulsando
p o r e n c i m a ( d e s m o n t a j e ) .
Tire de la correa C hacia arriba para
desbloquear las patas traseras.
Ponga el asiento en posición "carte-
ra".
Abatir un asiento lateral
ASIENTOS TRASEROS
Page 57 of 199

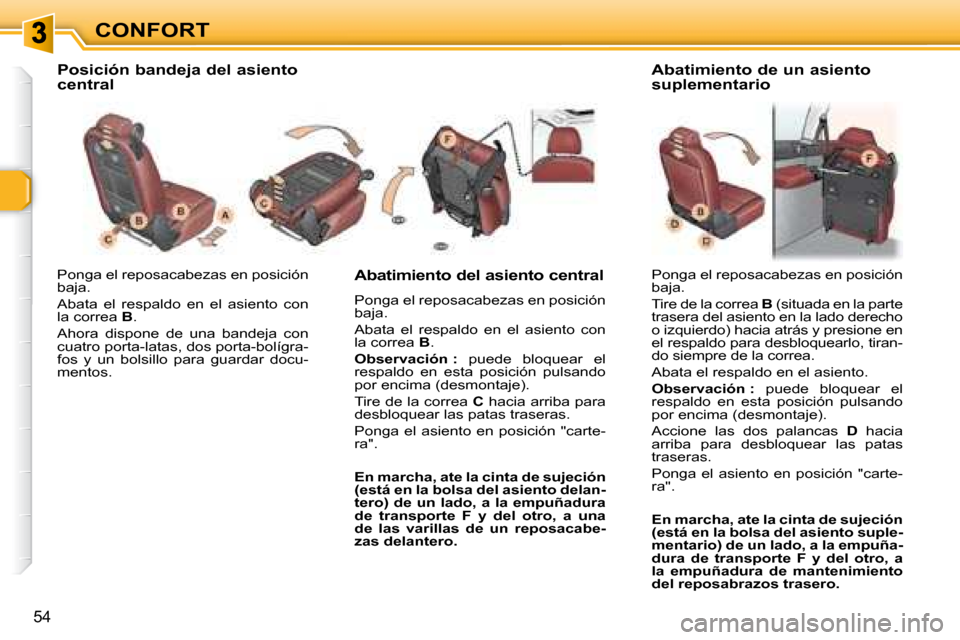

CONFORT
54
Ponga el reposacabezas en posición
b a j a .
Abata el respaldo en el asiento con
la correa B .
A h o r a d i s p o n e d e u n a b a n d e j a c o n
cuatro porta-latas, dos porta-bolígra-
fos y un bolsillo para guardar docu-
mentos. Abatimiento del asiento central
Ponga el reposacabezas en posición
b a j a .
Abata el respaldo en el asiento con
la correa
B .
Observación : puede bloquear el
respaldo en esta posición pulsando
p o r e n c i m a ( d e s m o n t a j e ) .
Tire de la correa C hacia arriba para
desbloquear las patas traseras.
Ponga el asiento en posición "carte-
ra".
En marcha, ate la cinta de sujeción
(está en la bolsa del asiento delan-
tero) de un lado, a la empuñadura
de transporte F y del otro, a una
de las varillas de un reposacabe-
zas delantero. Ponga el reposacabezas en posición
b a j a .
Tire de la correa
B (situada en la parte
trasera del asiento en la lado derecho
o izquierdo) hacia atrás y presione en
el respaldo para desbloquearlo, tiran-
do siempre de la correa.
Abata el respaldo en el asiento.
Observación : puede bloquear el
respaldo en esta posición pulsando
p o r e n c i m a ( d e s m o n t a j e ) .
Accione las dos palancas D hacia
arriba para desbloquear las patas
traseras.
Ponga el asiento en posición "carte-
ra".
En marcha, ate la cinta de sujeción
(está en la bolsa del asiento suple-
mentario) de un lado, a la empuña-
dura de transporte F y del otro, a
la empuñadura de mantenimiento
del reposabrazos trasero.
Posición bandeja del asiento
central
Abatimiento de un asiento
suplementario
Page 58 of 199

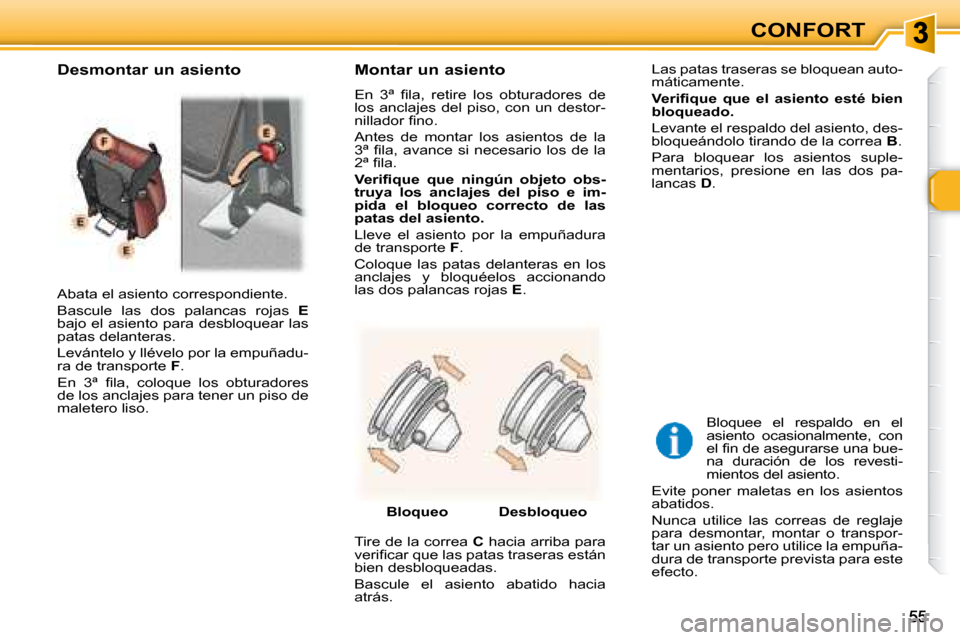

CONFORT
Abata el asiento correspondiente.
B a s c u l e l a s d o s p a l a n c a s r o j a s E
b a j o e l a s i e n t o p a r a d e s b l o q u e a r l a s
patas delanteras.
Levántelo y llévelo por la empuñadu-
ra de transporte F .
E n 3 ª i l a , c o l o q u e l o s o b t u r a d o r e s
d e l o s a n c l a j e s p a r a t e n e r u n p i s o d e
maletero liso. Montar un asiento
E n 3 ª i l a , r e t i r e l o s o b t u r a d o r e s d e
l o s a n c l a j e s d e l p i s o , c o n u n d e s t o r -
n i l l a d o r i n o .
Antes de montar los asientos de la
3 ª i l a , a v a n c e s i n e c e s a r i o l o s d e l a
2 ª i l a .
V e r i i q u e q u e n i n g ú n o b j e t o o b s -
truya los anclajes del piso e im-
pida el bloqueo correcto de las
patas del asiento.
Lleve el asiento por la empuñadura
de transporte F .
Coloque las patas delanteras en los
a n c l a j e s y b l o q u é e l o s a c c i o n a n d o
l a s d o s p a l a n c a s r o j a s E .
Bloqueo
Tire de la correa C hacia arriba para
v e r i i c a r q u e l a s p a t a s t r a s e r a s e s t á n
bien desbloqueadas.
Bascule el asiento abatido hacia
atrás. Las patas traseras se bloquean auto-
máticamente.
V e r i i q u e q u e e l a s i e n t o e s t é b i e n
bloqueado.
Levante el respaldo del asiento, des-
bloqueándolo tirando de la correa B .
Para bloquear los asientos suple-
mentarios, presione en las dos pa-
lancas D .
Bloquee el respaldo en el
asiento ocasionalmente, con
e l i n d e a s e g u r a r s e u n a b u e -
na duración de los revesti-
mientos del asiento.
Evite poner maletas en los asientos
abatidos.
N u n c a u t i l i c e l a s c o r r e a s d e r e g l a j e
para desmontar, montar o transpor-
tar un asiento pero utilice la empuña-
dura de transporte prevista para este
efecto.
Desbloqueo
Desmontar un asiento
Page 59 of 199
CONFORT
56
MODULARIDAD Y DIFERENTES CONFIGURACIONES DE LOS ASIENTOS
Gracias a su concepción y a la de los asientos, su vehículo
l e o f r e c e m ú l t i p l e s c o n i g u r a c i o n e s d e i n s t a l a c i ó n d e l o s
asientos.
Usted dispone de asientos laterales que se pueden insta-
l a r t a n t o e n l a 2 ª i l a c o m o e n l a 3 ª i l a , a l a d e r e c h a c o m o
a la izquierda.
U n a v e z q u i t a d o e l a s i e n t o c e n t r a l d e l a 2 ª i l a , l o s p u e d e
c e n t r a r p a r a b e n e i c i a r e l m á x i m o c o n f o r t .
Tiene un asiento central , montado en la plaza central de
l a 2 ª i l a , q u e p u e d e i n s t a l a r s e i g u a l m e n t e e n l a p l a z a l a t e -
r a l i z q u i e r d a d e l a 3 ª i l a .
En este caso, debe utilizar el cinturón trasero izquierdo de
l a 3 ª i l a s i n p a s a r p o r l a g u í a d e l a c o r r e a .
Puede colocar hasta dos asientos suplementarios en la
3 ª i l a , p e r m u t a b l e s d e r e c h a / i z q u i e r d a .
Las diferentes manipulaciones que provoquen mo-
d i i c a c i o n e s e n l a c o n i g u r a c i ó n e x i s t e n t e , d e b e r á n
ser efectuadas parado. (ver capítulo "Asientos"). Ejemplos de emplazamientos variados
conjugando el placer con lo práctico :
5 plazas
4 plazas con posición bandeja
Page 60 of 199
CONFORT

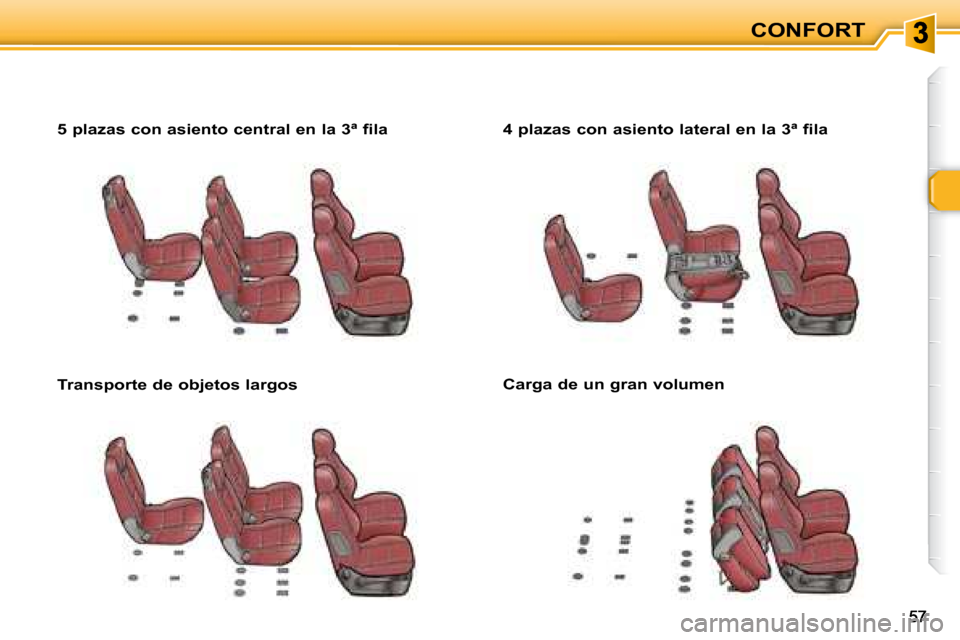

5 plazas con asiento central en la 3 ª fila
Transporte de objetos largos 4 plazas con asiento lateral en la 3 ª fila
Carga de un gran volumen
