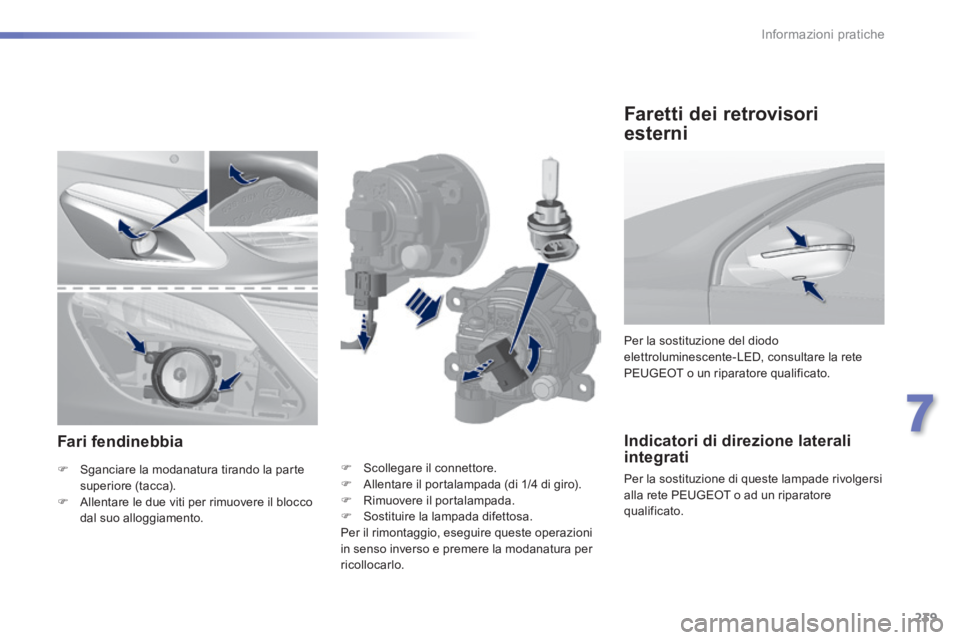

239
7
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Indicatori di direzione laterali integrati
Per la sostituzione di queste lampade rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete PEUGEOT o un riparatore qualificato.
Fari fendinebbia
 Sganciare la modanatura tirando la parte superiore (tacca).  Allentare le due viti per rimuovere il blocco dal suo alloggiamento.
 Scollegare il connettore.  Allentare il portalampada (di 1/4 di giro).  Rimuovere il portalampada.  Sostituire la lampada difettosa. Per il rimontaggio, eseguire queste operazioni
in senso inverso e premere la modanatura per ricollocarlo.
Faretti dei retrovisori
esterni

240
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
1. Luci di posizione (diodi elettroluminescenti-LED).2. Luci di retromarcia (W16W).3. Indicatori di direzione (PY21W ambra).4. Luci di stop (diodi elettroluminescenti-LED).5. Fendinebbia (P21W).
Fanali posteriori (berlina)
Diodi elettroluminescenti-LED
Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Luci di retromarcia, indicatori di direzione (sui parafanghi)
 Scollegare il connettore del fanale.  Togliere il dado di fissaggio del fanale.  Estrarre con precauzione il fanale dall'esterno.  Allentare il portalampada (di 1/4 di giro) e sostituire la lampada. Per il rimontaggio, effettuare queste operazioni in senso inverso.
 Aprire lo sportello del bagagliaio poi rimuovere lo sportello d'accesso.

241
7
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
 Sganciare i due sportellini d'accesso sinistro e destro.  Allentare le viti situate in ogni apertura.  Sganciare il rivestimento del bagagliaio per accedere al connettore del fanalino.  Sganciare il connettore del fanale.  Togliere il dado di fissaggio del fanale.  Estrarre con precauzione il fanale dall'esterno.  Allentare il portalampada (di 1/4 di giro) e sostituire la lampada. Per il rimontaggio, effettuare queste operazioni in senso inverso.
Fanali fendinebbia (sullo sportello del bagagliaio)
 Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.

242
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Fanali posteriori (SW)
Diodi elettroluminescenti-LED
Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Indicatori di direzione (sui parafanghi)
 Aprire lo sportello del bagagliaio poi rimuovere lo sportellino d'accesso.  Rimuovere i due dadi di fissaggio del fanalino (chiave a tubo consigliata).  Estrarre la molletta di pre-tenuta, estraendo con precauzione il fanale dall'esterno.
 Scollegare il connettore del fanale.  Staccare la spugna di tenuta.  Sganciare il portalampada premendo le due linguette.  Sostituire la lampada. Per il rimontaggio, effettuare queste operazioni in senso inverso.
1. Luci di posizione (diodi elettroluminescenti-LED).2. Indicatori di direzione (PY21W color ambra).3. Luci di stop (diodi elettroluminescenti-LED).4. Luci di retromarcia (W16W).
5. Fari fendinebbia (P21W).

243
7
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Fanali di retromarcia, fendinebbia (sullo sportello del bagagliaio)
 Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
 Estrarre con precauzione il fanale dall'esterno.  Sganciare il connettore del fanale.  Fendinebbia : sganciare il portalampada premendo le due linguette poi sostituire la lampada.  Fanalino di retromarcia : ruotare di un quarto di giro il portalampada poi sostituire la lampada. Per il rimontaggio, effettuare queste operazioni in senso inverso.  Togliere il dado di fissaggio del fanale.

244
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Per la sostituzione di questo tipo di fanalino, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Terzo fanalino di stop (diodi elettroluminescenti-LED)
Fanalini della targa (W5W)
Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
 Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.  Spingerlo verso l'esterno per sganciarlo.  Rimuovere l'elemento protettivo.  Sostituire la lampada difettosa.

245
7
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
 Sganciare il coperchio tirando la parte superiore sinistra, poi destra.  Sganciare completamente il coperchio e capovolgerlo.
Accesso all'attrezzatura
Prima di sostituire un fusibile, occorre :  conoscere la causa della panne e avervi rimediato,  spegnere tutti gli organi d'assorbimento elettrico,  immobilizzare il veicolo e interrompere il contatto,  individuare il fusibile difettoso mediante la tabella d'attribuzione e gli schemi presenti nelle pagine successive.
Sostituzione di un fusibile
BuonoBruciato
La sostituzione di un fusibile non indicato nelle tabelle qui sotto, potrebbe provocare un malfunzionamento grave del veicolo. Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Pinzetta
Sostituzione di un fusibile
Per intervenire su un fusibile, è obbligatorio :  utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede e verificare lo stato del suo filamento,  sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore) ; un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio). Se la panne si riproduce poco dopo la sostituzione del fusibile, far verificare l'equipaggiamento elettrico dalla rete PEUGEOT o da un riparatore qualificato.
 Estrarre la pinzetta sul retro del coperchio al quale è fissata.
La pinzetta d'estrazione è fissata sul retro del coperchio della scatola portafusibili del cruscotto.

246
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
PEUGEOT declina ogni responsabilità per le spese derivanti dalla riparazione del veicolo o per i malfunzionamenti risultanti dall'installazione di accessori ausiliari non forniti, non consigliati da PEUGEOT e non installati secondo le prescrizioni, in particolare quando il consumo degli apparecchi supplementari supera i 10 milliampère.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito per funzionare con gli equipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

247
7
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte inferiore del cruscotto (lato sinistro).
Fusibile N° Intensità (A) Funzioni
F1515 Presa accessori 12 V.
F1615 Accendisigari.
F1715 Autoradio.
F1820 Autoradio (+ batteria).
Accesso ai fusibili
 Sganciare il coperchio tirando la parte
superiore sinsitra, poi destra.
Versione 1 (FULL)

248
Informazioni pratiche
308_it_Chap07_info pratiques_ed02-2013
Versione 2 (ECO)
Fusibile N° Intensità (A) Funzioni
F6 A o B15 Autoradio.
F1310 Accendisigari.
F1410 Presa accessori 12 V.
F28 A o B15 Autoradio (+ batteria).
