Peugeot 308 2014 Savininko vadovas (in Lithuanian)

239
7
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
Šoninio vientiso posūkių rodiklio pakeitimas
Norėdami pakeisti šias lemputes jūs turite kreiptis į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Norėdami pakeisti šviesos diodų (LED) lemputes jūs turite kreiptis į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Rūko šviesų žibintai
 Atkabinkite apvadą traukdami jį už viršutinės dalies (ranto).  Atsukite du varžtus, kad galėtumėte žibinto bloką išimti iš jo vietos.
 Atjunkite jungtį.  Atsukite lemputės laikiklį (1/4 apsukimo).  Išimkite lemputės laikiklį.  Pakeiskite perdegusią lemputę. Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka, o apvadą uždėkite jį užspausdami.
Šviestuvai ant išorinių
veidrodžių

240
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
1. Stovėjimo žibintai (šviesos diodai - LED).2. Atbulinės eigos žibintai (W16W).3. Posūkių rodikliai (PY21W, gintaro spalvos).4. Stabdymo signalo žibintai (šviesos diodai - LED).5. Rūko žibintai (P21W).
Galiniai žibintai (hečbeko)
Diodinių (LED) lempučių pakeitimas
Norėdami pakeisti šias lemputes kreipkitės į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Atbulinės eigos žibintų, posūkių rodiklių lemputės pakeitimas (ant sparnų)
 Atjunkite žibinto jungtį.  Atsukite žibinto tvirtinimo veržlę.  Atsargiai išimkite žibintą iš išorės.  Atsukite lemputės laikiklį (ketvirtį apsukimo) ir pakeiskite lemputę. Norėdami uždėti, atlikite šiuos veiksmus atvirkštine tvarka.
 Atidarykite bagažinės gaubtą ir nuimkite priėjimo dangtelį.

241
7
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
 Atkabinkite du priėjimo liukus - kairėje ir dešinėje.  Atsukite varžtelius, esančius abiejose ertmėse.  Atkabinkite bagažinės apmušalą, kad pasiektumėte žibinto jungtį.  Atjunkite žibinto jungtį.  Atsukite žibinto tvirtinimo veržlę.  Atsargiai išimkite žibintą iš išorės.  Atsukite lemputės laikiklį (ketvirtį apsukimo) ir pakeiskite lemputę. Norėdami uždėti, atlikite šiuos veiksmus atvirkštine tvarka.
Rūko žibintai (ant bagažinės dangčio)
 Atidarykite bagažinės dangtį ir nuimkite didį jį plastikinį dangtelį.

242
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013

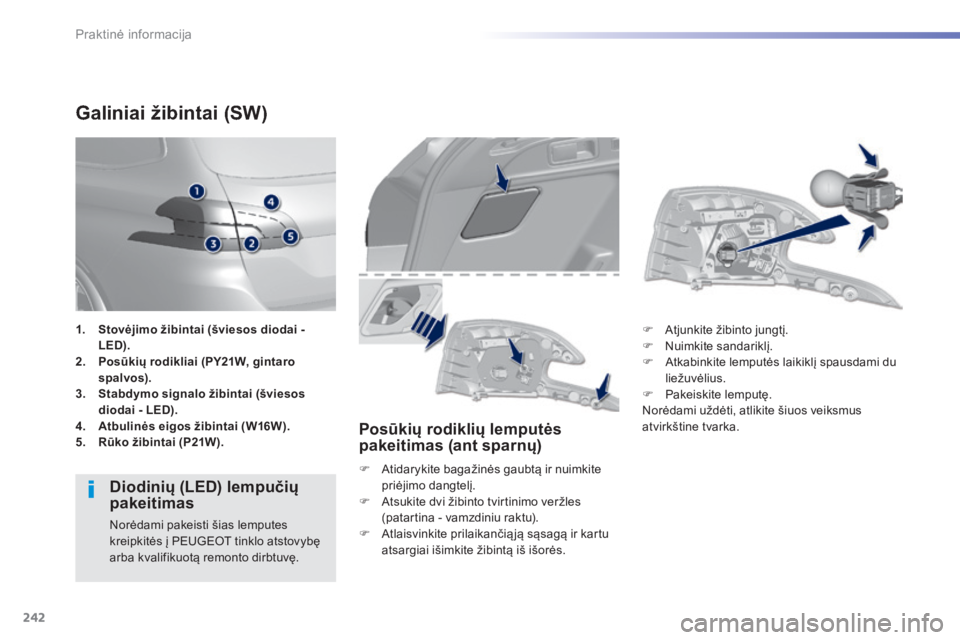

G a l i n i a i ž i b i n t a i ( S W )
Diodinių (LED) lempučių pakeitimas
Norėdami pakeisti šias lemputes kreipkitės į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Posūkių rodiklių lemputės pakeitimas (ant sparnų)
 Atidarykite bagažinės gaubtą ir nuimkite priėjimo dangtelį.  Atsukite dvi žibinto tvirtinimo veržles (patartina - vamzdiniu raktu).  Atlaisvinkite prilaikančią ją sąsagą ir kartu atsargiai išimkite žibintą iš išorės.
 Atjunkite žibinto jungtį.  Nuimkite sandariklį.  Atkabinkite lemputės laikiklį spausdami du liežuvėlius.  Pakeiskite lemputę. Norėdami uždėti, atlikite šiuos veiksmus atvirkštine tvarka.
1. Stovėjimo žibintai (šviesos diodai - LED).2. Posūkių rodikliai (PY21W, gintaro spalvos).3. Stabdymo signalo žibintai (šviesos diodai - LED).4. Atbulinės eigos žibintai (W16W).
5. Rūko žibintai (P21W).

243
7
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013

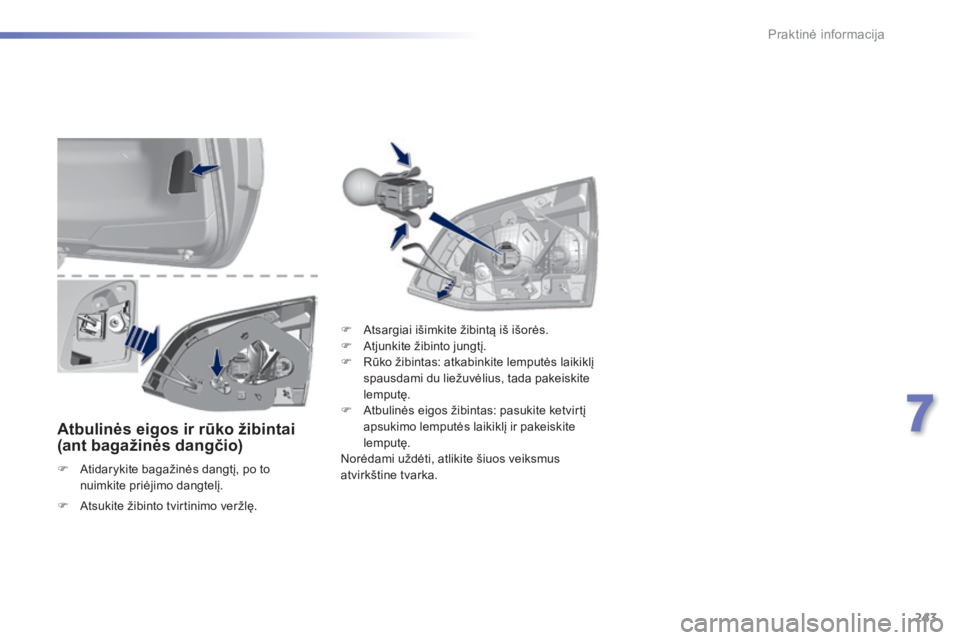

Atbulinės eigos ir rūko žibintai (ant bagažinės dangčio)
 Atidarykite bagažinės dangtį, po to nuimkite priėjimo dangtelį.
 Atsargiai išimkite žibintą iš išorės.  Atjunkite žibinto jungtį.  Rūko žibintas: atkabinkite lemputės laikiklį spausdami du liežuvėlius, tada pakeiskite lemputę.  Atbulinės eigos žibintas: pasukite ketvirtį apsukimo lemputės laikiklį ir pakeiskite lemputę. Norėdami uždėti, atlikite šiuos veiksmus atvirkštine tvarka.
 Atsukite žibinto tvirtinimo veržlę.

244
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
Norėdami pakeisti šio tipo žibintą kreipkitės į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.

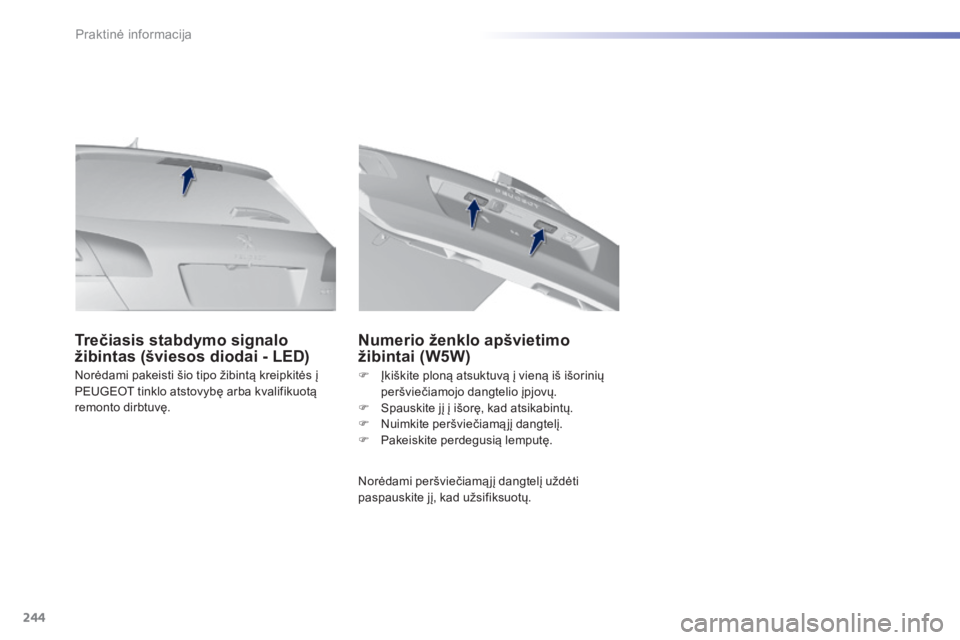

Trečiasis stabdymo signalo žibintas (šviesos diodai - LED)
Numerio ženklo apšvietimo žibintai (W5W)
Norėdami peršviečiamą jį dangtelį uždėti paspauskite jį, kad užsifiksuotų.
 Įkiškite ploną atsuktuvą į vieną iš išorinių peršviečiamojo dangtelio įpjovų.  Spauskite jį į išorę, kad atsikabintų.  Nuimkite peršviečiamą jį dangtelį.  Pakeiskite perdegusią lemputę.

245
7
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
 Atkabinkite dangtelį traukdami viršutinę kairią ją, po to dešinią ją jo pusę.  Visai nuimkite dangtelį ir apsukite jį.
Turimi įrankiai
Prieš keičiant saugiklį būtina:  sužinoti gedimo priežastį ir ją pašalinti,  išjungti visus elektrinius prietaisus,  pastatyti automobilį ir išjungti uždegimo kontaktą,  nustatyti perdegusį saugiklį naudojantis saugiklių paskirčių lentelėmis ir tolesniuose puslapiuose pateiktomis schemomis.
Saugiklio pakeitimas
GerasBlogas
Pakeitus saugiklį, nenurodytą žemiau esančiose lentelėse, gali atsirasti rimtų jūsų automobilio gedimų. Kreipkitės į PEUGEOT tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Pincetas
S a u g i k l i o p a k e i t i m a s
Keičiant saugiklius būtina:  ištraukite saugiklį iš jo lizdo naudodami specialų pincetą ir patikrinkite jo laidžiojo siūlelio būklę.  perdegusį saugiklį visada keiskite tokio paties laidumo (tos pačios spalvos) saugikliu; kitokio laidumo saugiklis gali sukelti gedimų (gaisro pavojų). Jei iškart po pakeitimo gedimas vėl pasikartoja, atlikite elektros įrangos patikrinimą PEUGEOT tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
 Ištraukite pincetą, pritvirtintą ant blokelio d a n g t e l i o .
Išėmimo pincetas yra pritvirtintas prie priekinio skydo saugiklių blokelio dangtelio.

246
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
PEUGEOT neatsako už sutrikimus, kilusius dėl to, kad buvo įmontuota PEUGEOT konstruktorių nenumatyta ir nerekomenduota papildoma įranga arba ji buvo įmontuota ne pagal instrukcijas, ir neprisiima padengti išlaidų, susijusių su jūsų automobilio būklės atkūrimu, - ypač kai visų į jungtų papildomų prietaisų srovės stiprumas viršija 10 miliamperų.
Papildomos įrangos įmontavimas
Jūsų automobilio elektros instaliacija pritaikyta serijinei arba pasirinktai elektros įrangos komplektuotei. Prieš įrengdami savo automobilyje kitokius elektrinius prietaisus arba papildomą įrangą pasikonsultuokite PEUGEOT tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.

247
7
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013

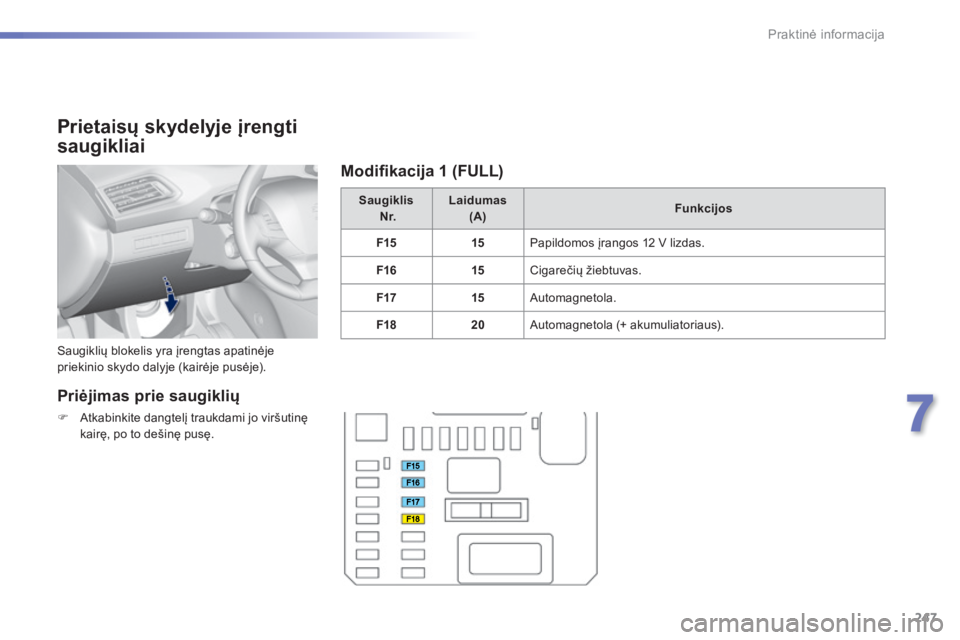

Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje priekinio skydo dalyje (kairėje pusėje).
Saugiklis N r. L a i d u m a s ( A ) Funkcijos
F1515 Papildomos įrangos 12 V lizdas.
F1615 Cigarečių žiebtuvas.
F1715 Automagnetola.
F1820 Automagnetola (+ akumuliatoriaus).
Priėjimas prie saugiklių
 Atkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Modifi kacija 1 (FULL)

248
Praktinė informacija
308_lt_Chap07_info pratiques_ed02-2013
Modifi kacija 2 (ECO)
S a u g i k l i s N r. Laidumas (A)Funkcijos
F6 A arba B15 Automagnetola.
F1310 Cigarečių žiebtuvas.
F1410 Papildomos įrangos 12 V lizdas.
F28 A arba B15 Automagnetola (+ akumuliatoriaus).
