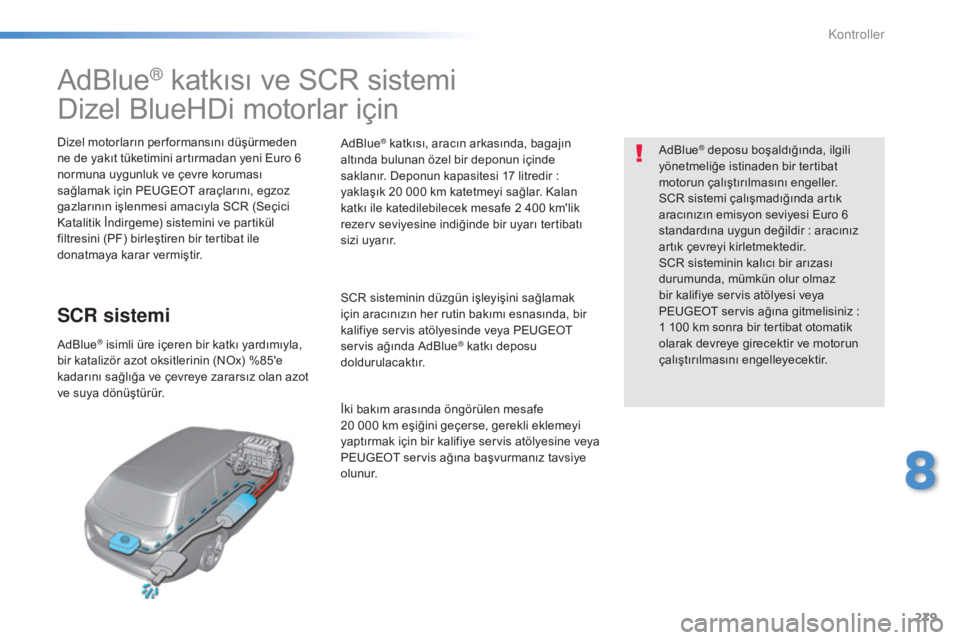

AdBlue® katkısı ve SCR sistemi
Dizel BlueHDi motorlar için
Dizel motorların per formansını düşürmeden
ne de yakıt tüketimini artırmadan yeni Euro
6
normuna uygunluk ve çevre koruması
sağlamak için PEUGEOT araçlarını, egzoz
gazlarının işlenmesi amacıyla SCR (Seçici
Katalitik İndirgeme) sistemini ve partikül
filtresini (PF) birleştiren bir tertibat ile
donatmaya karar vermiştir.
SCR sistemi
AdBlue® isimli üre içeren bir katkı yardımıyla,
bir katalizör azot oksitlerinin (NOx) %85'e
kadarını sağlığa ve çevreye zararsız olan azot
ve suya dönüştürür. AdBlue
® katkısı, aracın arkasında, bagajın
altında bulunan özel bir deponun içinde
saklanır. Deponun kapasitesi 17 litredir
:
yaklaşık 20 000 km katetmeyi sağlar. Kalan
katkı ile katedilebilecek mesafe 2 400 km'lik
rezerv seviyesine indiğinde bir uyarı tertibatı
sizi uyarır.
SCR sisteminin düzgün işleyişini sağlamak
için aracınızın her rutin bakımı esnasında, bir
kalifiye servis atölyesinde veya PEUGEOT
servis ağında AdBlue
® katkı deposu
doldurulacaktır.
İki bakım arasında öngörülen mesafe
20 000 km eşiğini geçerse, gerekli eklemeyi
yaptırmak için bir kalifiye servis atölyesine veya
PEUGEOT servis ağına başvurmanız tavsiye
olunur. AdBlue
® deposu boşaldığında, ilgili
yönetmeliğe istinaden bir tertibat
motorun çalıştırılmasını engeller.
SCR sistemi çalışmadığında artık
aracınızın emisyon seviyesi Euro 6
standardına uygun değildir
: aracınız
artık çevreyi kirletmektedir.
SCR sisteminin kalıcı bir arızası
durumunda, mümkün olur olmaz
bir kalifiye servis atölyesi veya
PEUGEOT servis ağına gitmelisiniz
:
1 100 km sonra bir tertibat otomatik
olarak devreye girecektir ve motorun
çalıştırılmasını engelleyecektir.
8
Kontroller

280
308_tr_Chap08_verifications_ed01-2015
Katedilebilecek mesafe göstergeleri
AdBlue® rezerv seviyesine ulaşıldıktan veya
SCR çevre kirliliğini azaltma sisteminde
bir arıza algılandıktan sonra, kontağın her
açılışında bir gösterge, motorun çalıştırılması
otomatik olarak bloke edilmeden evvel
aracınızla katedebileceğiniz tahmini kilometreyi
size bildirir.
Aynı anda hem çevre kirliliğini azaltma
sisteminde bir arıza hem de düşük bir AdBlue
®
seviyesi algılanırsa, ekrana katedilebilecek
asgari mesafe gelir.
AdBlue® katkısı eksikliğinden dolayı motoru çalıştırılamaması durumunda
AdBlue® deposu boşaldığında, ilgili
yönetmeliğe istinaden motorun
çalıştırılmasını önleme sistemi devreye
girer. Katedilebilecek mesafe 2 400 km'den fazla
Bu düğmeye basmak, katedilebilecek mesafe
bilgisinin geçici olarak ekrana gelmesini sağlar.
F

S
onra "Diyagnostik " işlevini
seçiniz.
5 000 km'den yüksekse, kesin değer
belirtilmez. Kontak açıldığında, gösterge tablosu ekranına
katedilebilecek mesafe ile alakalı hiçbir bilgi
otomatik olarak gelmez.
Katedilebilecek mesafe geçici olarak ekrana
gelir. Eğer bu donanım aracınızda mevcutsa,
dokunmatik ekran ile de bu bilgiye ulaşabilirsiniz. F
"Sürüş yardımı " menüsünü
seçiniz.
Kontroller

281
308_tr_Chap08_verifications_ed01-2015

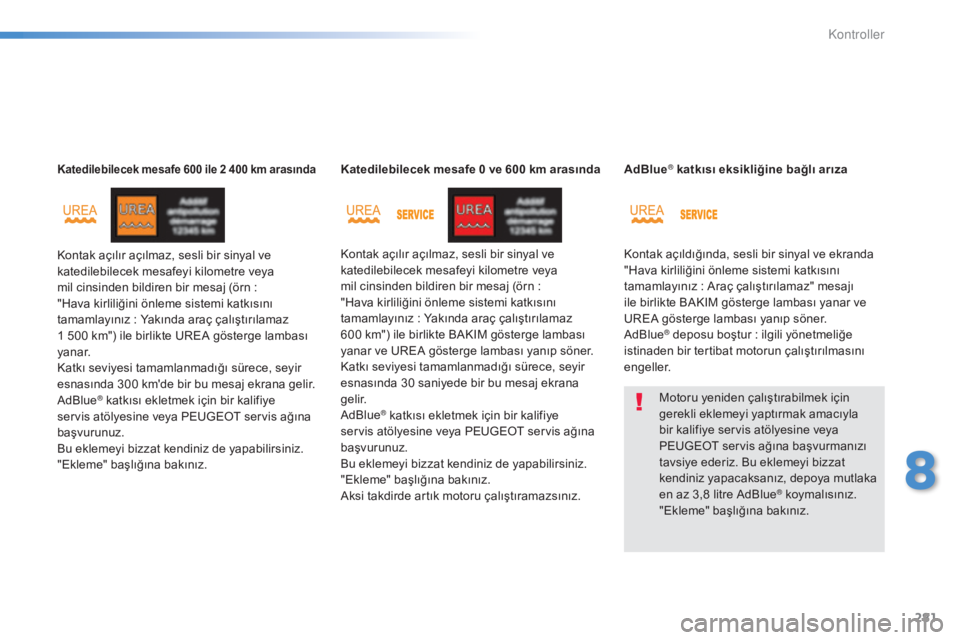

Katedilebilecek mesafe 600 ile 2 400 km arasında
Kontak açılır açılmaz, sesli bir sinyal ve
katedilebilecek mesafeyi kilometre veya
mil cinsinden bildiren bir mesaj (örn :
"Hava kirliliğini önleme sistemi katkısını
tamamlayınız
: Yakında araç çalıştırılamaz
1
500 km") ile birlikte UREA gösterge lambası
yanar.
Katkı seviyesi tamamlanmadığı sürece, seyir
esnasında 300 km'de bir bu mesaj ekrana gelir.
AdBlue
® katkısı ekletmek için bir kalifiye
servis atölyesine veya PEUGEOT servis ağına
başvurunuz.
Bu eklemeyi bizzat kendiniz de yapabilirsiniz.
"Ekleme" başlığına bakınız. Katedilebilecek mesafe 0 ve 600 km arasında
Kontak açılır açılmaz, sesli bir sinyal ve
katedilebilecek mesafeyi kilometre veya
mil cinsinden bildiren bir mesaj (örn
:
"Hava kirliliğini önleme sistemi katkısını
tamamlayınız : Yakında araç çalıştırılamaz
600 km") ile birlikte BAKIM gösterge lambası
yanar ve UREA gösterge lambası yanıp söner.
Katkı seviyesi tamamlanmadığı sürece, seyir
esnasında 30 saniyede bir bu mesaj ekrana
gelir.
AdBlue® katkısı ekletmek için bir kalifiye
servis atölyesine veya PEUGEOT servis ağına
başvurunuz.
Bu eklemeyi bizzat kendiniz de yapabilirsiniz.
"Ekleme" başlığına bakınız.
Aksi takdirde artık motoru çalıştıramazsınız. AdBlue
® katkısı eksikliğine bağlı arıza
Kontak açıldığında, sesli bir sinyal ve ekranda
"Hava kirliliğini önleme sistemi katkısını
tamamlayınız
: Araç çalıştırılamaz" mesajı
ile birlikte BAKIM gösterge lambası yanar ve
UREA gösterge lambası yanıp söner.
AdBlue
® deposu boştur : ilgili yönetmeliğe
i
stinaden bir tertibat motorun çalıştırılmasını
engeller.
Motoru yeniden çalıştırabilmek için
gerekli eklemeyi yaptırmak amacıyla
bir kalifiye servis atölyesine veya
PEUGEOT servis ağına başvurmanızı
tavsiye ederiz. Bu eklemeyi bizzat
kendiniz yapacaksanız, depoya mutlaka
en az 3,8 litre AdBlue
® koymalısınız.
"Ekleme" başlığına bakınız.
8
Kontroller

282
308_tr_Chap08_verifications_ed01-2015

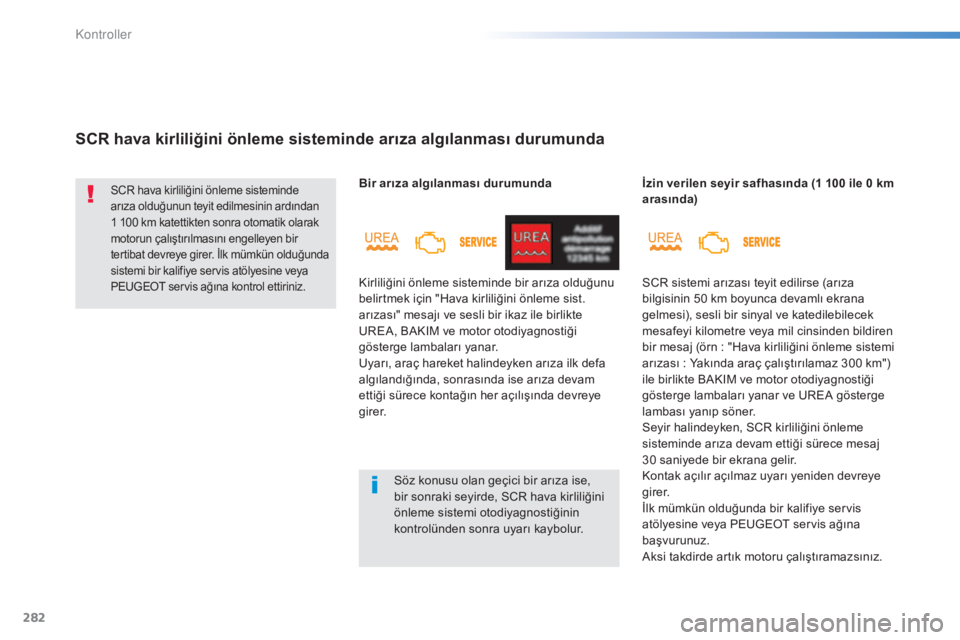

SCR hava kirliliğini önleme sisteminde arıza algılanması durumunda
SCR hava kirliliğini önleme sisteminde
arıza olduğunun teyit edilmesinin ardından
1 100 km katettikten sonra otomatik olarak
motorun çalıştırılmasını engelleyen bir
tertibat devreye girer. İlk mümkün olduğunda
sistemi bir kalifiye servis atölyesine veya
PEUGEOT servis ağına kontrol ettiriniz.
Söz konusu olan geçici bir arıza ise,
bir sonraki seyirde, SCR hava kirliliğini
önleme sistemi otodiyagnostiğinin
kontrolünden sonra uyarı kaybolur.
Bir arıza algılanması durumunda
Kirliliğini önleme sisteminde bir arıza olduğunu
belirtmek için "Hava kirliliğini önleme sist.
arızası" mesajı ve sesli bir ikaz ile birlikte
UREA, BAKIM ve motor otodiyagnostiği
gösterge lambaları yanar.
Uyarı, araç hareket halindeyken arıza ilk defa
algılandığında, sonrasında ise arıza devam
ettiği sürece kontağın her açılışında devreye
girer.
İzin verilen seyir safhasında (1 100 ile 0 km
arasında)
SCR sistemi arızası teyit edilirse (arıza
bilgisinin 50 km boyunca devamlı ekrana
gelmesi), sesli bir sinyal ve katedilebilecek
mesafeyi kilometre veya mil cinsinden bildiren
bir mesaj (örn
: "Hava kirliliğini önleme sistemi
arızası : Yakında araç çalıştırılamaz 300 km")
ile birlikte BAKIM ve motor otodiyagnostiği
gösterge lambaları yanar ve UREA gösterge
lambası yanıp söner.
Seyir halindeyken, SCR kirliliğini önleme
sisteminde arıza devam ettiği sürece mesaj
30 saniyede bir ekrana gelir.
Kontak açılır açılmaz uyarı yeniden devreye
girer.
İlk mümkün olduğunda bir kalifiye servis
atölyesine veya PEUGEOT servis ağına
başvurunuz.
Aksi takdirde artık motoru çalıştıramazsınız.
K

283
308_tr_Chap08_verifications_ed01-2015

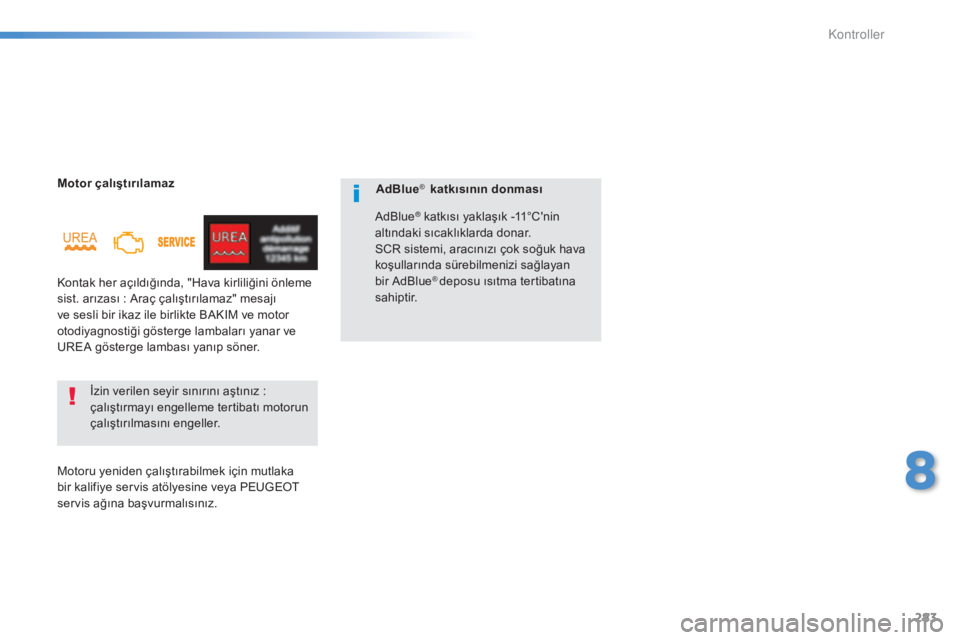

Motor çalıştırılamaz
Kontak her açıldığında, "Hava kirliliğini önleme
sist. arızası : Araç çalıştırılamaz" mesajı
ve sesli bir ikaz ile birlikte BAKIM ve motor
otodiyagnostiği gösterge lambaları yanar ve
UREA gösterge lambası yanıp söner.
İzin verilen seyir sınırını aştınız
:
çalıştırmayı engelleme tertibatı motorun
çalıştırılmasını engeller.
Motoru yeniden çalıştırabilmek için mutlaka
bir kalifiye servis atölyesine veya PEUGEOT
servis ağına başvurmalısınız. AdBlue® katkısının donması
AdBlue
® katkısı yaklaşık -11°C'nin
altındaki sıcaklıklarda donar.
SCR sistemi, aracınızı çok soğuk hava
koşullarında sürebilmenizi sağlayan
bir AdBlue
® deposu ısıtma tertibatına
sahiptir.
8
Kontroller

284
308_tr_Chap08_verifications_ed01-2015

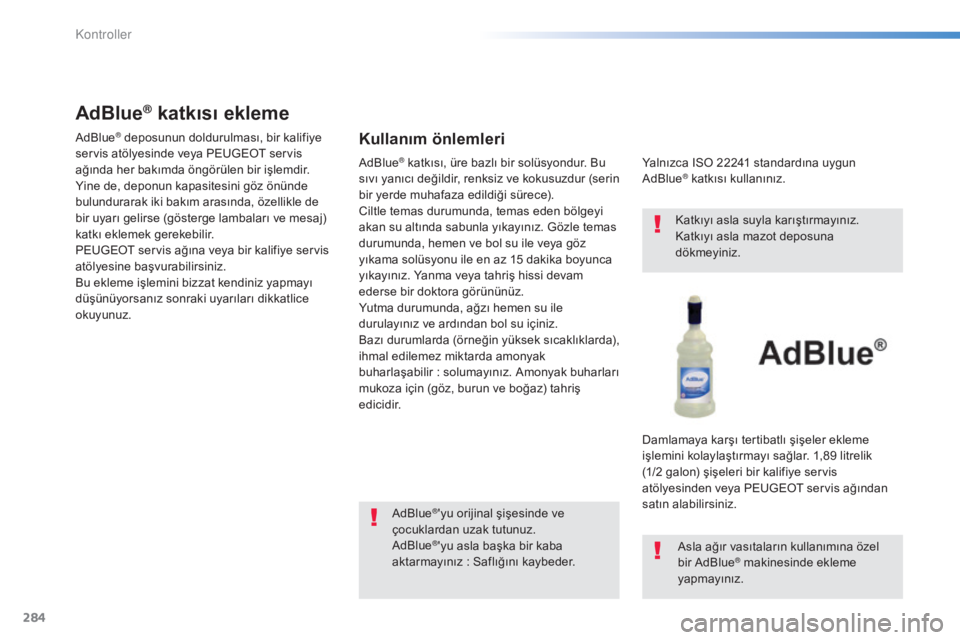

AdBlue® katkısı ekleme
AdBlue® deposunun doldurulması, bir kalifiye
servis atölyesinde veya PEUGEOT servis
ağında her bakımda öngörülen bir işlemdir.
Yine de, deponun kapasitesini göz önünde
bulundurarak iki bakım arasında, özellikle de
bir uyarı gelirse (gösterge lambaları ve mesaj)
katkı eklemek gerekebilir.
PEUGEOT servis ağına veya bir kalifiye servis
atölyesine başvurabilirsiniz.
Bu ekleme işlemini bizzat kendiniz yapmayı
düşünüyorsanız sonraki uyarıları dikkatlice
okuyunuz.Kullanım önlemleri
AdBlue®'yu orijinal şişesinde ve
çocuklardan uzak tutunuz.
AdBlue
®'yu asla başka bir kaba
aktarmayınız : Saflığını kaybeder. Yalnızca ISO 22241 standardına uygun
AdBlue
® katkısı kullanınız.
Katkıyı asla suyla karıştırmayınız.
Katkıyı asla mazot deposuna
dökmeyiniz.
Damlamaya karşı tertibatlı şişeler ekleme
işlemini kolaylaştırmayı sağlar. 1,89 litrelik
(1/2 galon) şişeleri bir kalifiye servis
atölyesinden veya PEUGEOT servis ağından
satın alabilirsiniz. Asla ağır vasıtaların kullanımına özel
bir AdBlue
® makinesinde ekleme
yapmayınız.
AdBlue
® katkısı, üre bazlı bir solüsyondur. Bu
sıvı yanıcı değildir, renksiz ve kokusuzdur (serin
bir yerde muhafaza edildiği sürece).
Ciltle temas durumunda, temas eden bölgeyi
akan su altında sabunla yıkayınız. Gözle temas
durumunda, hemen ve bol su ile veya göz
yıkama solüsyonu ile en az 15 dakika boyunca
yıkayınız. Yanma veya tahriş hissi devam
ederse bir doktora görününüz.
Yutma durumunda, ağzı hemen su ile
durulayınız ve ardından bol su içiniz.
Bazı durumlarda (örneğin yüksek sıcaklıklarda),
ihmal edilemez miktarda amonyak
buharlaşabilir
:

solumayınız. Amonyak buharları
mukoza için (göz, burun ve boğaz) tahriş
edicidir.
Kontroller

285
308_tr_Chap08_verifications_ed01-2015

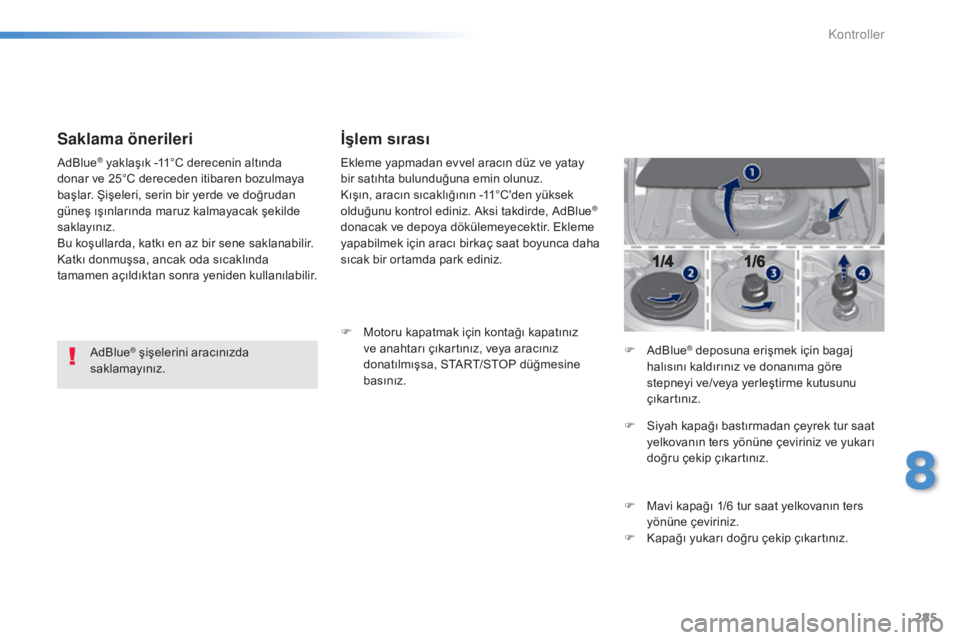

Saklama önerileri
AdBlue® şişelerini aracınızda
saklamayınız.
AdBlue
® yaklaşık -11°C derecenin altında
donar ve 25°C dereceden itibaren bozulmaya
başlar. Şişeleri, serin bir yerde ve doğrudan
güneş ışınlarında maruz kalmayacak şekilde
saklayınız.
Bu koşullarda, katkı en az bir sene saklanabilir.
Katkı donmuşsa, ancak oda sıcaklında
tamamen açıldıktan sonra yeniden kullanılabilir.
İşlem sırası
Ekleme yapmadan evvel aracın düz ve yatay
bir satıhta bulunduğuna emin olunuz.
Kışın, aracın sıcaklığının -11°C'den yüksek
olduğunu kontrol ediniz. Aksi takdirde, AdBlue
®
donacak ve depoya dökülemeyecektir. Ekleme
yapabilmek için aracı birkaç saat boyunca daha
sıcak bir ortamda park ediniz.
F

M

otoru kapatmak için kontağı kapatınız
ve anahtarı çıkartınız, veya aracınız
donatılmışsa, START/STOP düğmesine
basınız. F

Ad
Blue
® deposuna erişmek için bagaj
halısını kaldırınız ve donanıma göre
stepneyi ve/veya yerleştirme kutusunu
çıkartınız.
F

S

iyah kapağı bastırmadan çeyrek tur saat
yelkovanın ters yönüne çeviriniz ve yukarı
doğru çekip çıkartınız.
F

M

avi kapağı 1/6 tur saat yelkovanın ters
yönüne çeviriniz.
F

K

apağı yukarı doğru çekip çıkartınız.
8
Kontroller

286
308_tr_Chap08_verifications_ed01-2015

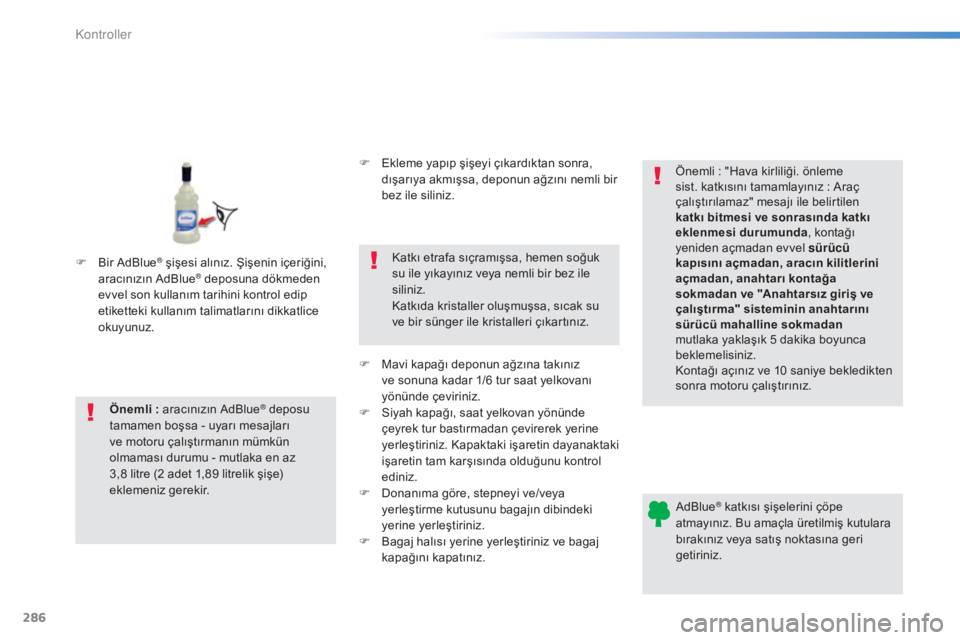

AdBlue® katkısı şişelerini çöpe
atmayınız. Bu amaçla üretilmiş kutulara
bırakınız veya satış noktasına geri
getiriniz.
Önemli

: aracınızın AdBlue
® deposu
tamamen boşsa - uyarı mesajları
ve motoru çalıştırmanın mümkün
olmaması durumu - mutlaka en az
3,8

litre (2 adet 1,89 litrelik şişe)
eklemeniz gerekir. F

E
kleme yapıp şişeyi çıkardıktan sonra,
dışarıya akmışsa, deponun ağzını nemli bir
bez ile siliniz.
Katkı etrafa sıçramışsa, hemen soğuk
su ile yıkayınız veya nemli bir bez ile
siliniz.
Katkıda kristaller oluşmuşsa, sıcak su
ve bir sünger ile kristalleri çıkartınız.
F
M
avi kapağı deponun ağzına takınız
ve sonuna kadar 1/6 tur saat yelkovanı
yönünde çeviriniz.
F S iyah kapağı, saat yelkovan yönünde
çeyrek tur bastırmadan çevirerek yerine
yerleştiriniz. Kapaktaki işaretin dayanaktaki
işaretin tam karşısında olduğunu kontrol
ediniz.
F

D
onanıma göre, stepneyi ve/veya
yerleştirme kutusunu bagajın dibindeki
yerine yerleştiriniz.
F

B
agaj halısı yerine yerleştiriniz ve bagaj
kapağını kapatınız. Önemli
: "Hava kirliliği. önleme
sist. katkısını tamamlayınız : Araç
çalıştırılamaz" mesajı ile belirtilen
katkı bitmesi ve sonrasında katkı
eklenmesi durumunda , kontağı
yeniden açmadan evvel sürücü
kapısını açmadan, aracın kilitlerini
açmadan, anahtarı kontağa
sokmadan ve "Anahtarsız giriş ve
çalıştırma" sisteminin anahtarını
sürücü mahalline sokmadan
mutlaka yaklaşık 5 dakika boyunca
beklemelisiniz.
Kontağı açınız ve 10 saniye bekledikten
sonra motoru çalıştırınız.
F

B

ir AdBlue
® şişesi alınız. Şişenin içeriğini,
aracınızın AdBlue® deposuna dökmeden
evvel son kullanım tarihini kontrol edip
etiketteki kullanım talimatlarını dikkatlice
okuyunuz.
Kontroller

287
308_tr_Chap08_verifications_ed01-2015

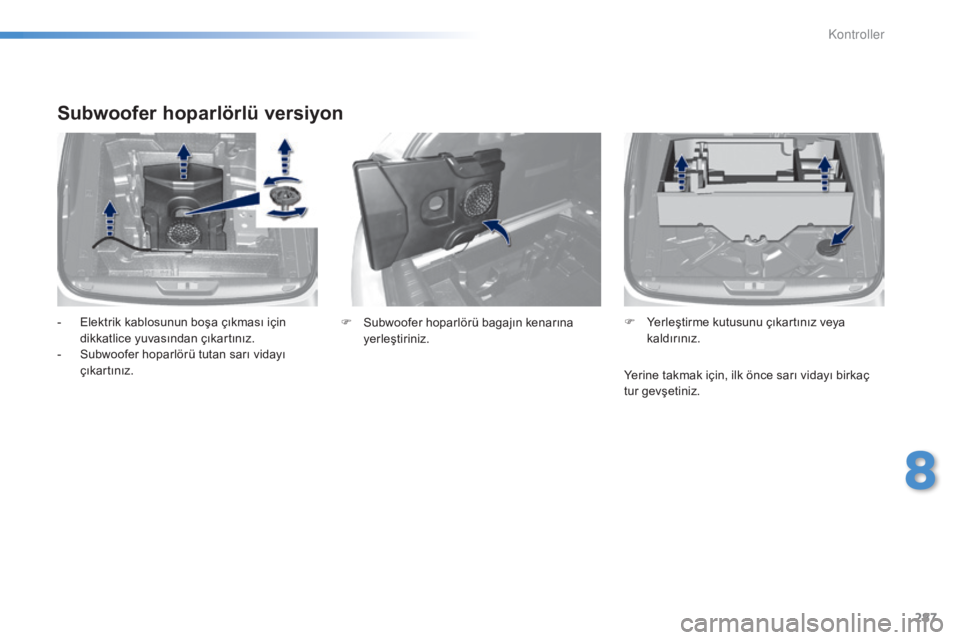

Subwoofer hoparlörlü versiyon
- Elektrik kablosunun boşa çıkması için dikkatlice yuvasından çıkartınız.
-

S
ubwoofer hoparlörü tutan sarı vidayı
çıkartınız. F
Y erleştirme kutusunu çıkartınız veya
kaldırınız.
F
S ubwoofer hoparlörü bagajın kenarına
yerleştiriniz.
Yerine takmak için, ilk önce sarı vidayı birkaç
tur gevşetiniz.
8
K

288
308_tr_Chap08_verifications_ed01-2015

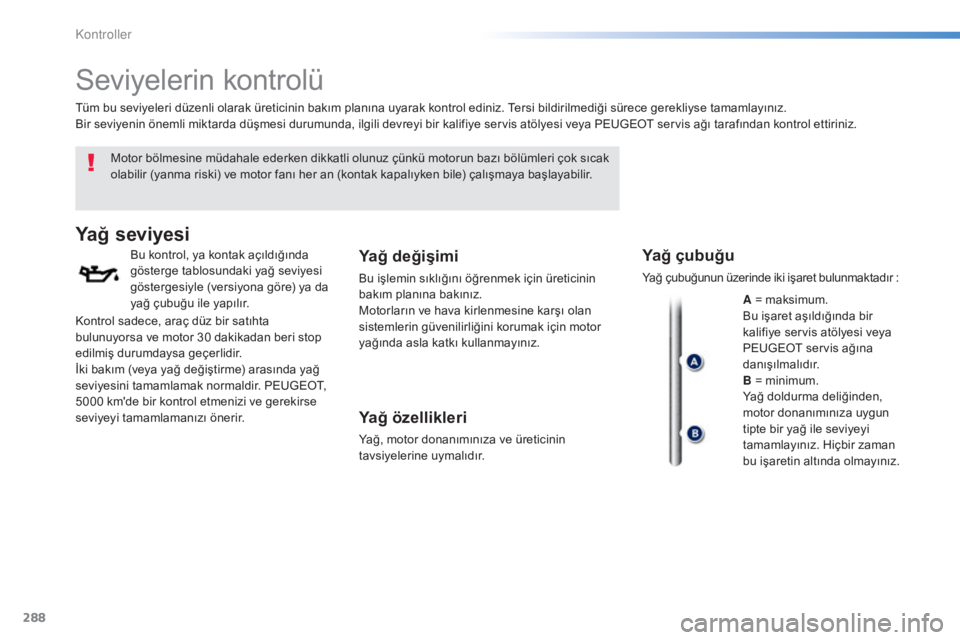

Seviyelerin kontrolü
Motor bölmesine müdahale ederken dikkatli olunuz çünkü motorun bazı bölümleri çok sıcak
olabilir (yanma riski) ve motor fanı her an (kontak kapalıyken bile) çalışmaya başlayabilir.
Yağ seviyesi
Bu kontrol, ya kontak açıldığında
gösterge tablosundaki yağ seviyesi
göstergesiyle (versiyona göre) ya da
yağ çubuğu ile yapılır.Yağ değişimi
Bu işlemin sıklığını öğrenmek için üreticinin
bakım planına bakınız.
Motorların ve hava kirlenmesine karşı olan
sistemlerin güvenilirliğini korumak için motor
yağında asla katkı kullanmayınız.
Yağ özellikleri
Yağ, motor donanımınıza ve üreticinin
tavsiyelerine uymalıdır.
Tüm bu seviyeleri düzenli olarak üreticinin bakım planına uyarak kontrol ediniz. Tersi bildirilmediği sürece gerekliyse tamamlayınız.
Bir seviyenin önemli miktarda düşmesi durumunda, ilgili devreyi bir kalifiye servis atölyesi veya PEUGEOT servis ağı tarafından kontrol ettiriniz.
Yağ çubuğu
Yağ çubuğunun üzerinde iki işaret bulunmaktadır :
A = maksimum.
Bu işaret aşıldığında bir
kalifiye servis atölyesi veya
PEUGEOT servis ağına
danışılmalıdır.
B = minimum.
Yağ doldurma deliğinden,
motor donanımınıza uygun
tipte bir yağ ile seviyeyi
tamamlayınız. Hiçbir zaman
bu işaretin altında olmayınız.
Kontrol sadece, araç düz bir satıhta
bulunuyorsa ve motor 30 dakikadan beri stop
edilmiş durumdaysa geçerlidir.
İki bakım (veya yağ değiştirme) arasında yağ
seviyesini tamamlamak normaldir. PEUGEOT,
5000 km'de bir kontrol etmenizi ve gerekirse
seviyeyi tamamlamanızı önerir.
Kontroller
