Peugeot 308 2015 Manuale del proprietario (in Italian)

249
308_it_Chap07_info-pratiques_ed01-2015
F Sganciare i due sportellini d'accesso sinistro e destro.
F

A
llentare le viti situate in ogni apertura.
F

S
ganciare il rivestimento del bagagliaio per
accedere al connettore del fanalino.
F

S
ganciare il connettore del fanale.
F

T
ogliere il dado di fissaggio del fanale.
F

E
strarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

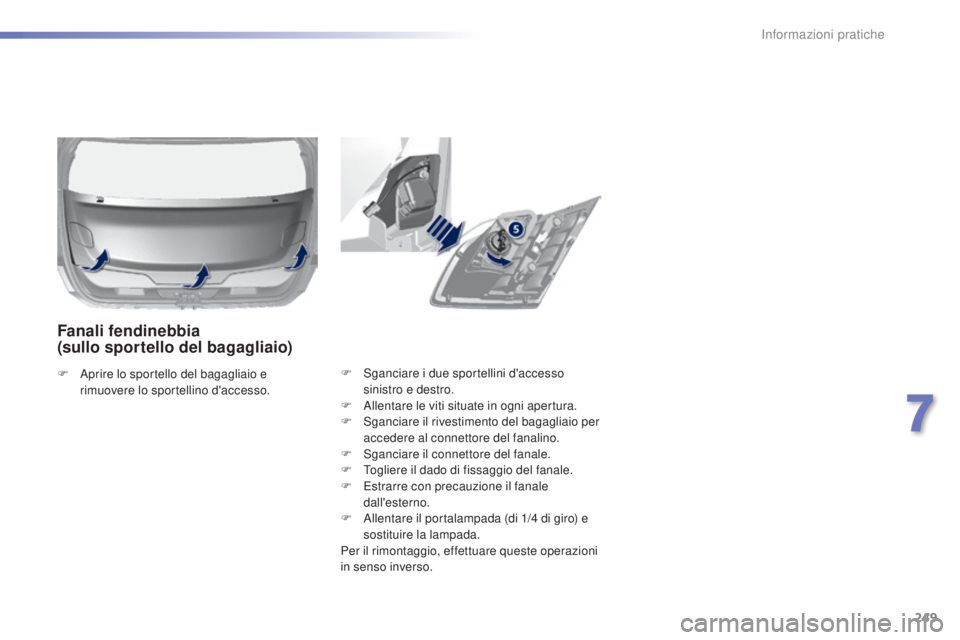

Fanali fendinebbia
(sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
7
Informazioni pratiche

250
308_it_Chap07_info-pratiques_ed01-2015

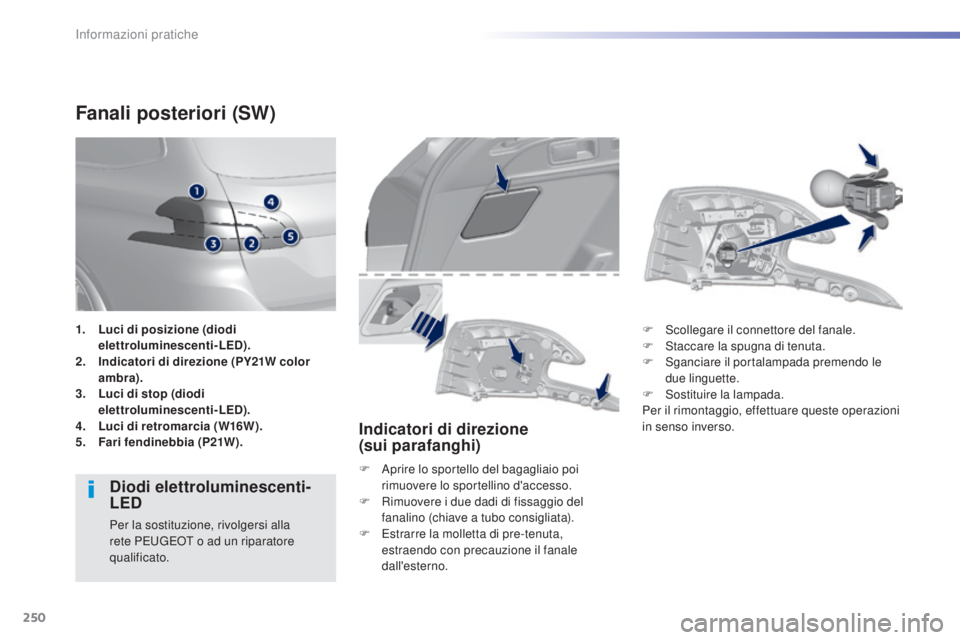

Fanali posteriori (SW)
Diodi elettroluminescenti-
LED
Per la sostituzione, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Indicatori di direzione
(sui parafanghi)
F Aprire lo sportello del bagagliaio poi rimuovere lo sportellino d'accesso.
F

R
imuovere i due dadi di fissaggio del
fanalino (chiave a tubo consigliata).
F

E
strarre la molletta di pre-tenuta,
estraendo con precauzione il fanale
dall'esterno. F

S
collegare il connettore del fanale.
F
S
taccare la spugna di tenuta.
F
S
ganciare il portalampada premendo le
due linguette.
F
S
ostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
1.
L

uci di posizione (diodi
elettroluminescenti-LED).
2.
I

ndicatori di direzione (PY21W color
ambra).
3.
L

uci di stop (diodi
elettroluminescenti-LED).
4.
L

uci di retromarcia (W16W).
5.
F

ari fendinebbia (P21W).
Informazioni pratiche

251
308_it_Chap07_info-pratiques_ed01-2015

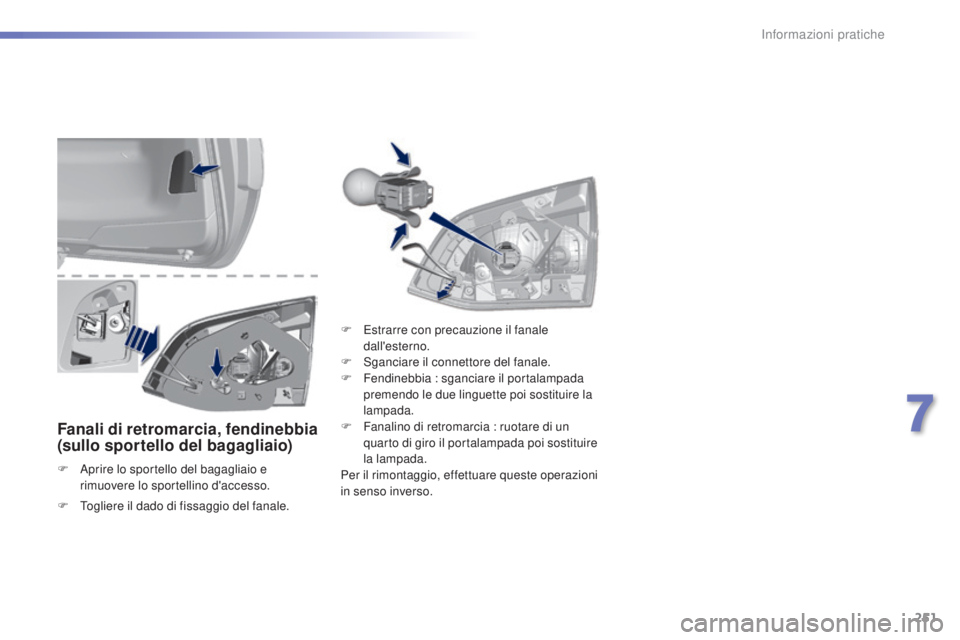

Fanali di retromarcia, fendinebbia
(sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso. F

E
strarre con precauzione il fanale
dall'esterno.
F
S
ganciare il connettore del fanale.
F
F
endinebbia : sganciare il portalampada
premendo le due linguette poi sostituire la
lampada.
F
F
analino di retromarcia : ruotare di un
quarto di giro il portalampada poi sostituire
la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F

T
ogliere il dado di fissaggio del fanale.
7
Informazioni pratiche

252
308_it_Chap07_info-pratiques_ed01-2015
Per la sostituzione di questo tipo di fanalino,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.

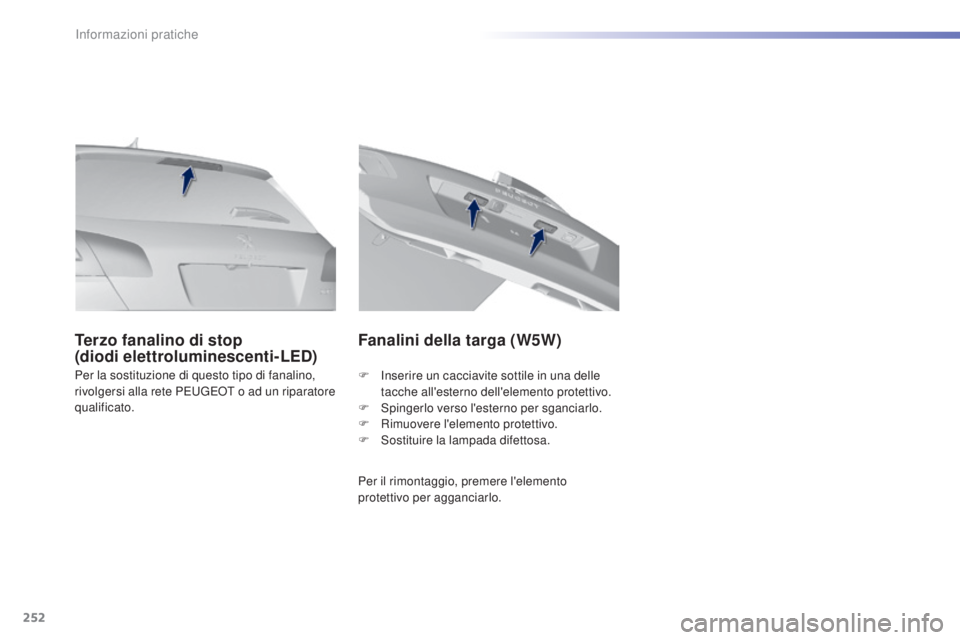

Terzo fanalino di stop
(diodi elettroluminescenti-LED)Fanalini della targa (W5W)
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
Informazioni pratiche

253
308_it_Chap07_info-pratiques_ed01-2015
F Sganciare il coperchio tirando la parte superiore sinistra, poi destra.
F

S
ganciare completamente il coperchio e
capovolgerlo.

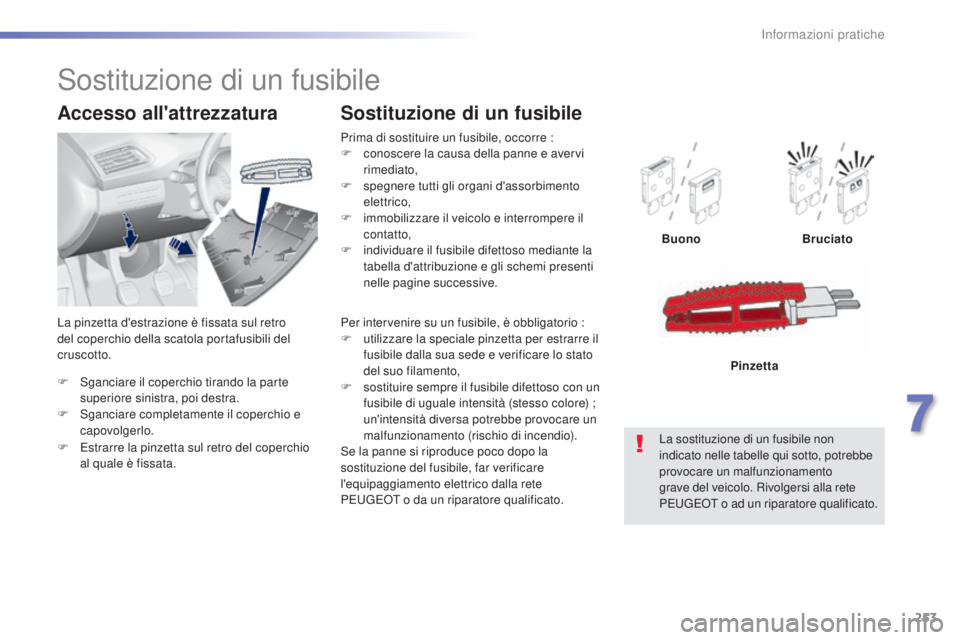

Accesso all'attrezzatura
Prima di sostituire un fusibile, occorre :
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive.
Sostituzione di un fusibile
Buono Bruciato
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. Pinzetta
Sostituzione di un fusibile
Per intervenire su un fusibile, è obbligatorio :
F
u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore) ;
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.
F

E

strarre la pinzetta sul retro del coperchio
al quale è fissata.
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
7
Informazioni pratiche

254
308_it_Chap07_info-pratiques_ed01-2015

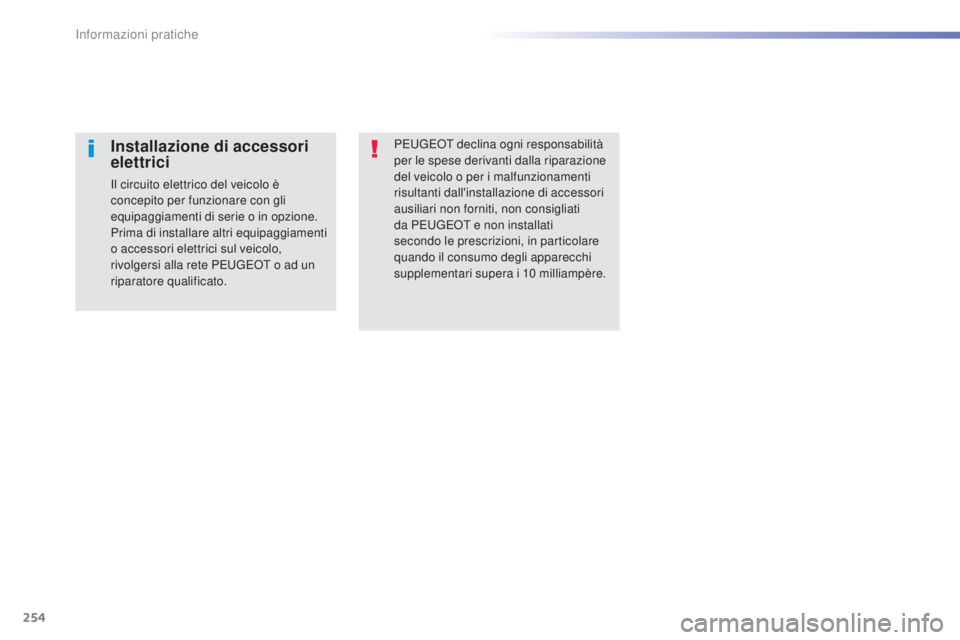

PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10

milliampère.Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Informazioni pratiche

255
308_it_Chap07_info-pratiques_ed01-2015

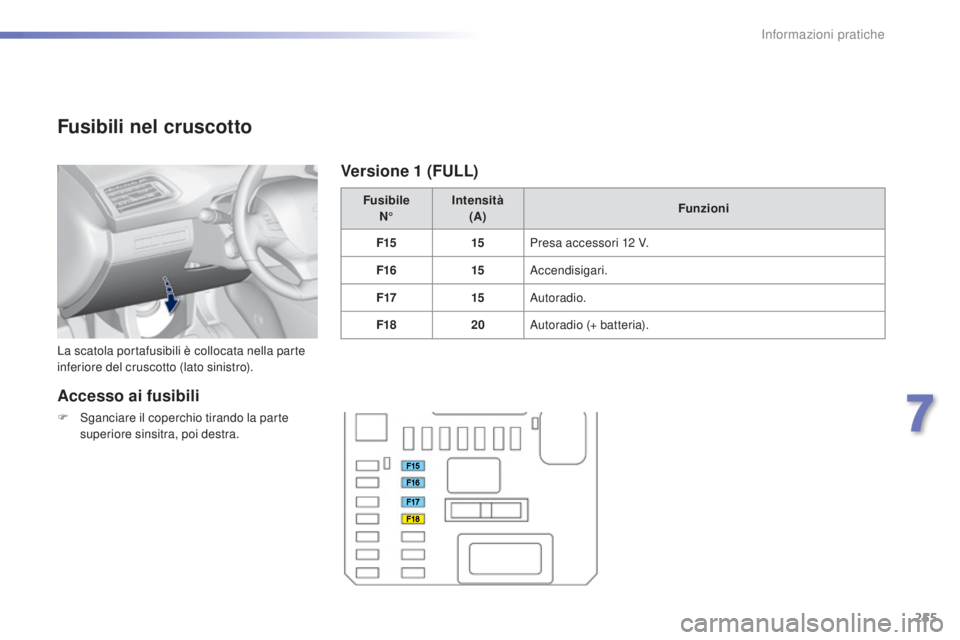

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).Fusibile
N° Intensità
(A) Funzioni
F15 15Presa accessori 12

V.
F16 15Accendisigari.
F17 15Autoradio.
F18 20Autoradio (+ batteria).
Accesso ai fusibili
F Sganciare il coperchio tirando la parte
superiore sinsitra, poi destra.
Versione 1 (FULL)
7
Informazioni pratiche

256
308_it_Chap07_info-pratiques_ed01-2015

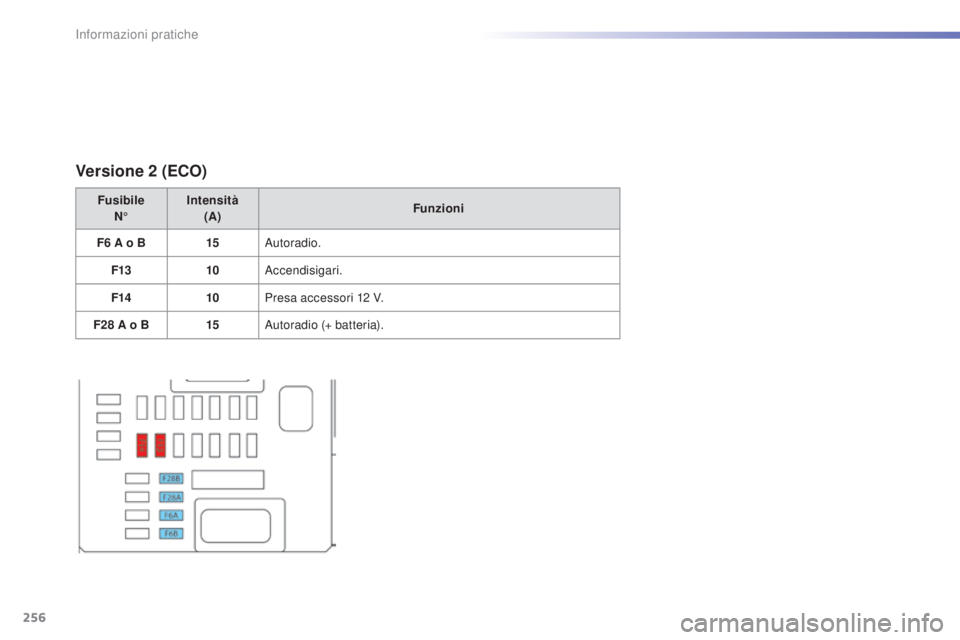

Versione 2 (ECO)
FusibileN° Intensità
(A) Funzioni
F6
A o B 15Autoradio.
F13 10Accendisigari.
F14 10Presa accessori 12


V.
F28
A o B 15Autoradio (+ batteria).
Informazioni pratiche

257
308_it_Chap07_info-pratiques_ed01-2015

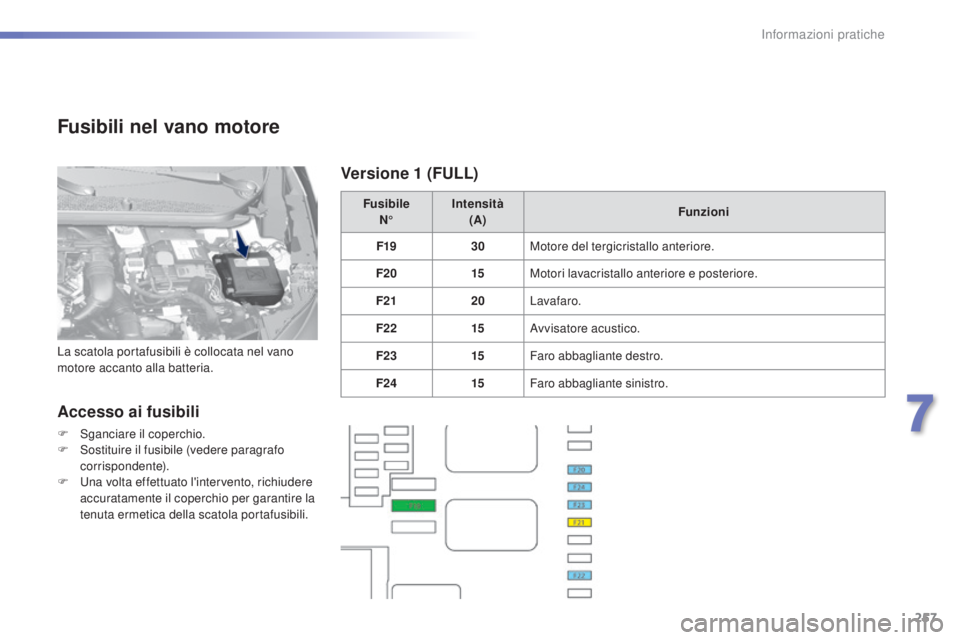

Fusibili nel vano motore
Accesso ai fusibili
F Sganciare il coperchio.
F S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili. Fusibile
N° Intensità
(A) Funzioni
F19 30Motore del tergicristallo anteriore.
F2 0 15Motori lavacristallo anteriore e posteriore.
F21 20Lavafaro.
F22 15Avvisatore acustico.
F23 15Faro abbagliante destro.
F24 15Faro abbagliante sinistro.
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Versione 1 (FULL)
7
Informazioni pratiche

258
308_it_Chap07_info-pratiques_ed01-2015

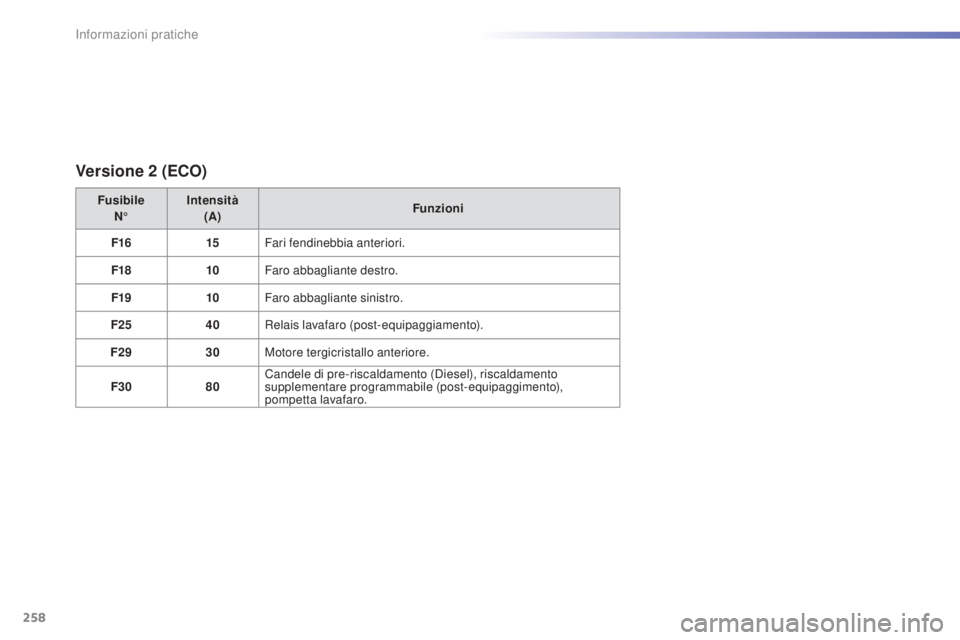

Versione 2 (ECO)
FusibileN° Intensità
(A) Funzioni
F16 15Fari fendinebbia anteriori.
F18 10Faro abbagliante destro.
F19 10Faro abbagliante sinistro.
F25 40Relais lavafaro (post-equipaggiamento).
F29 30Motore tergicristallo anteriore.
F30 80Candele di pre-riscaldamento (Diesel), riscaldamento
supplementare programmabile (post-equipaggimento),
pompetta lavafaro.
Informazioni pratiche
