229

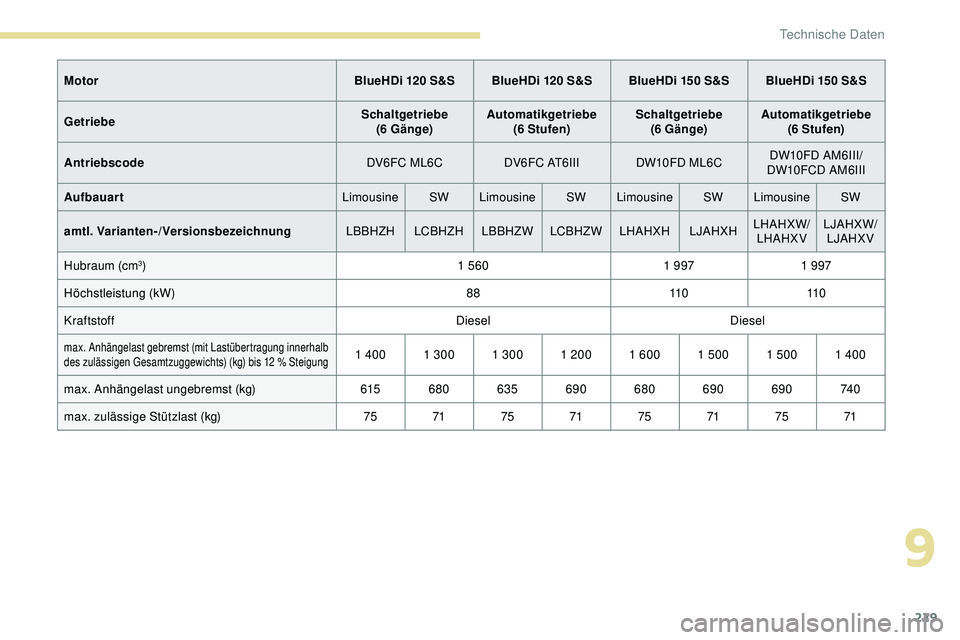

MotorBlueHDi 120 S&S BlueHDi 120 S&S BlueHDi 150 S&S BlueHDi 150 S&S
Getriebe Schaltgetriebe
(6 Gänge) Automatikgetriebe
(6 Stufen) Schaltgetriebe
(6 Gänge) Automatikgetriebe
(6 Stufen)
Antriebscode DV6FC ML6CDV6FC AT6IIIDW10FD ML6C DW10FD AM6III/
DW10FCD AM6III
Aufbauart LimousineSWLimousine SWLimousine SWLimousine SW
amtl. Varianten-/Versionsbezeichnung LBBHZHLCBHZHLBBHZW LCBHZ W LHAHXH LJAHXHLHAHXW/
LHAHXV LJAHXW/
LJAHXV
Hubraum (cm
3) 1 5601 9971 997
Höchstleistung (kW) 8811 011 0
Kraftstoff DieselDiesel
max. Anhängelast gebremst (mit Lastübertragung innerhalb
des zulässigen Gesamtzuggewichts) (kg) bis 12
% Steigung1 400 1 300 1 300 1 200 1 600 1 500 1 500 1 400
max. Anhängelast ungebremst (kg) 615680 635690 680690 690 74 0
max. zulässige Stützlast (kg) 757175 7175 7175 71
9
Technische Daten
Page 232 of 324

230

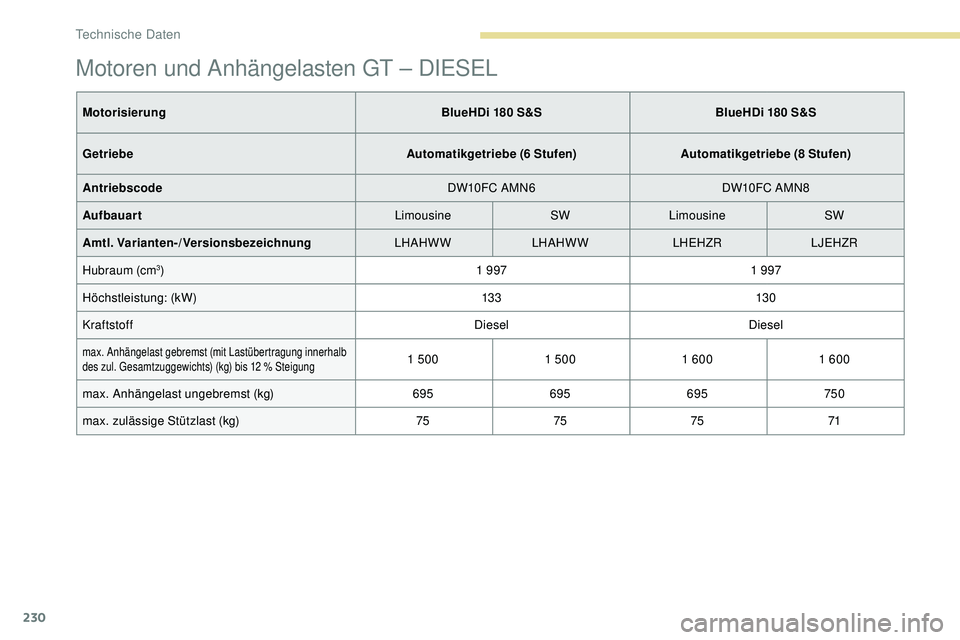

Motoren und Anhängelasten GT – DIESEL
Motorisierung BlueHDi 180 S&S BlueHDi 180 S&S
Getriebe Automatikgetriebe (6 Stufen)Automatikgetriebe (8 Stufen)
Antriebscode DW10FC AMN6DW10FC AMN8
Aufbauart LimousineSWLimousine SW
Amtl. Varianten-/Versionsbezeichnung LHAHWWLHAHWW LHEHZRLJEHZR
Hubraum (cm
3) 1 9971 997
Höchstleistung: (kW) 13 313 0
Kraftstoff DieselDiesel
max. Anhängelast gebremst (mit Lastübertragung innerhalb
des zul. Gesamtzuggewichts) (kg) bis 12
% Steigung1 5001 5 001 6001 600
max. Anhängelast ungebremst (kg) 695695695 750
max. zulässige Stützlast (kg) 757575 71
Technische Daten
Page 233 of 324

231

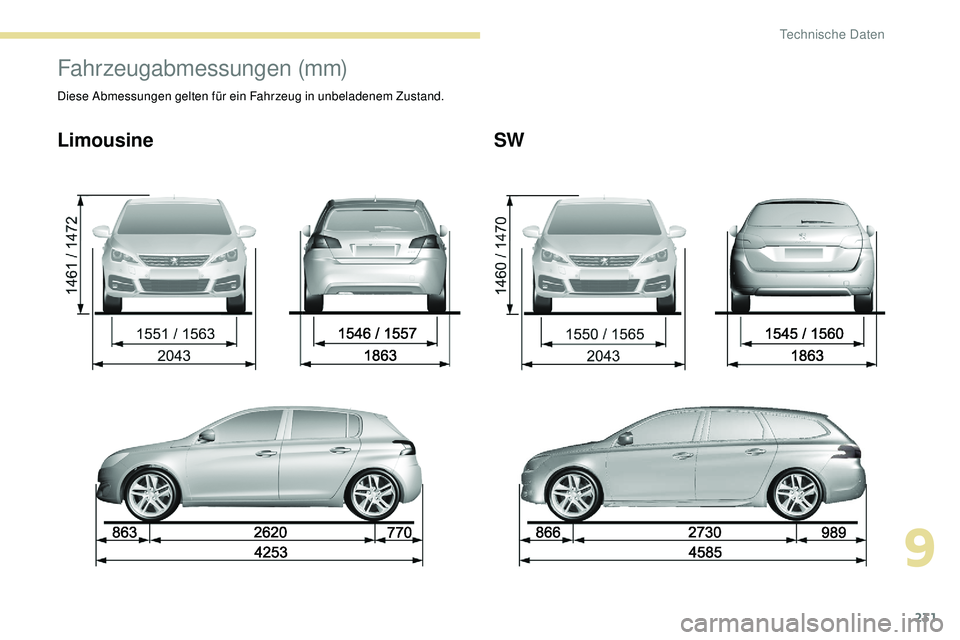

Fahrzeugabmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
LimousineSW
9
Technische Daten
Page 234 of 324

232

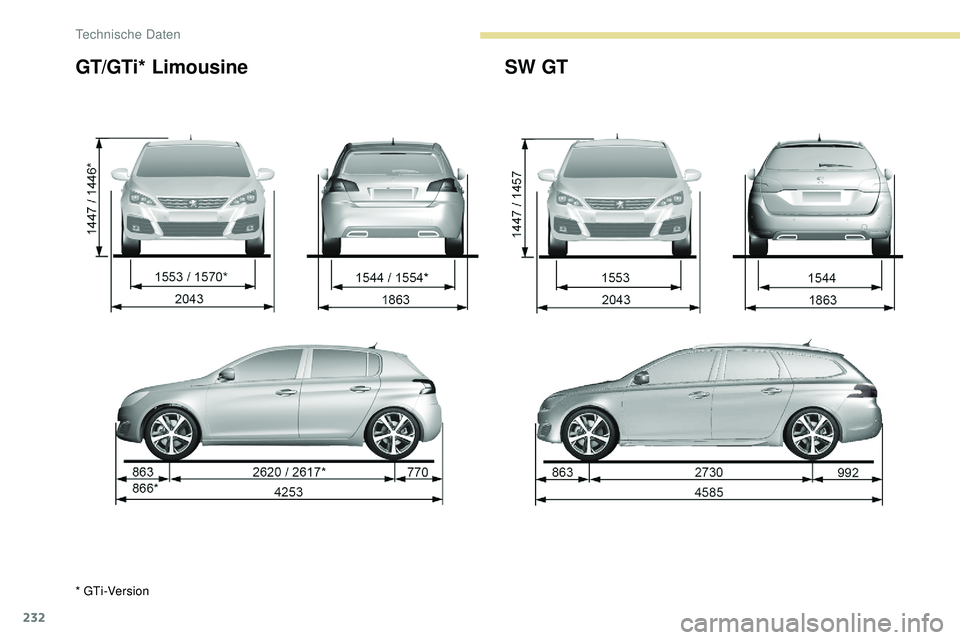

GT/GTi* LimousineSW GT
* GTi -Ver sion
Technische Daten
Page 235 of 324

233

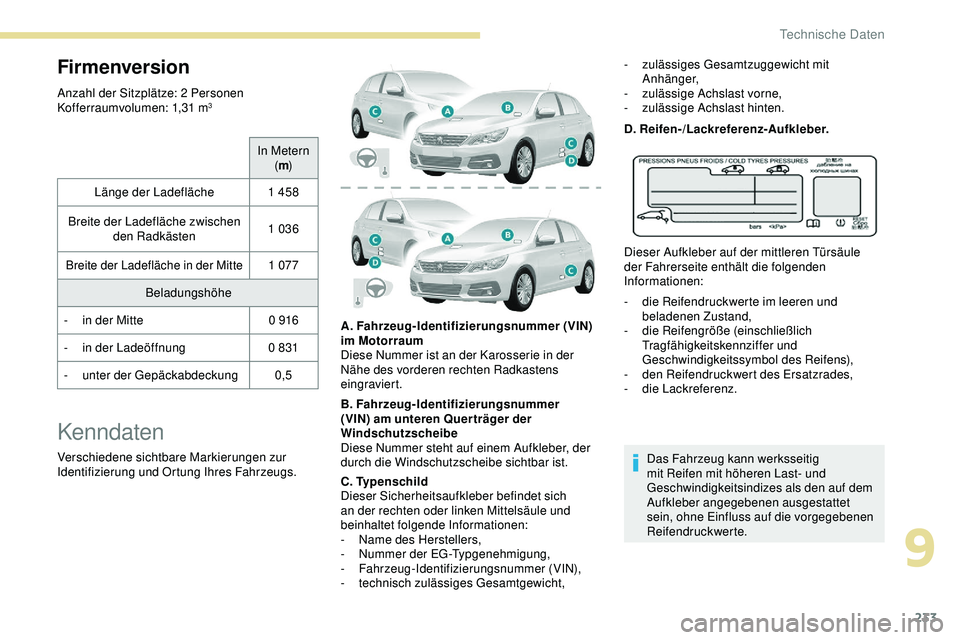

Firmenversion
Anzahl der Sitzplätze: 2 Personen
Kofferraumvolumen: 1,31 m3
In Metern (m )
Länge der Ladefläche 1
458
Breite der Ladefläche zwischen den Radkästen 1
036
Breite der Ladefläche in der Mitte1 077
Beladungshöhe
-
i
n der Mitte 0
916
-
i
n der Ladeöffnung 0
831
-
u
nter der Gepäckabdeckung 0,5
Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung und Ortung Ihres Fahrzeugs. A. Fahrzeug-Identifizierungsnummer (VIN)
im Motorraum
Diese Nummer ist an der Karosserie in der
Nähe des vorderen rechten Radkastens
eingraviert.
B. Fahrzeug-Identifizierungsnummer
(VIN) am unteren Quer träger der
Windschutzscheibe
Diese Nummer steht auf einem Aufkleber, der
durch die Windschutzscheibe sichtbar ist.
C. Typenschild
Dieser Sicherheitsaufkleber befindet sich
an der rechten oder linken Mittelsäule und
beinhaltet folgende Informationen:
-
N
ame des Herstellers,
-
N
ummer der EG-Typgenehmigung,
-
F
ahrzeug-Identifizierungsnummer (VIN),
-
t
echnisch zulässiges Gesamtgewicht,D. Reifen-/Lackreferenz-Aufkleber.
Dieser Aufkleber auf der mittleren Türsäule
der Fahrerseite enthält die folgenden
Informationen:
-
d
ie Reifendruckwerte im leeren und
beladenen Zustand,
-
d
ie Reifengröße (einschließlich
Tragfähigkeitskennziffer und
Geschwindigkeitssymbol des Reifens),
-
d
en Reifendruckwert des Ersatzrades,
-
d
ie Lackreferenz.
Das Fahrzeug kann werksseitig
mit Reifen mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet
sein, ohne Einfluss auf die vorgegebenen
Reifendruckwerte.
-
z
ulässiges Gesamtzuggewicht mit
Anhänger,
-
z
ulässige Achslast vorne,
-
z
ulässige Achslast hinten.
9
Technische Daten
Page 236 of 324

234
T
Page 237 of 324

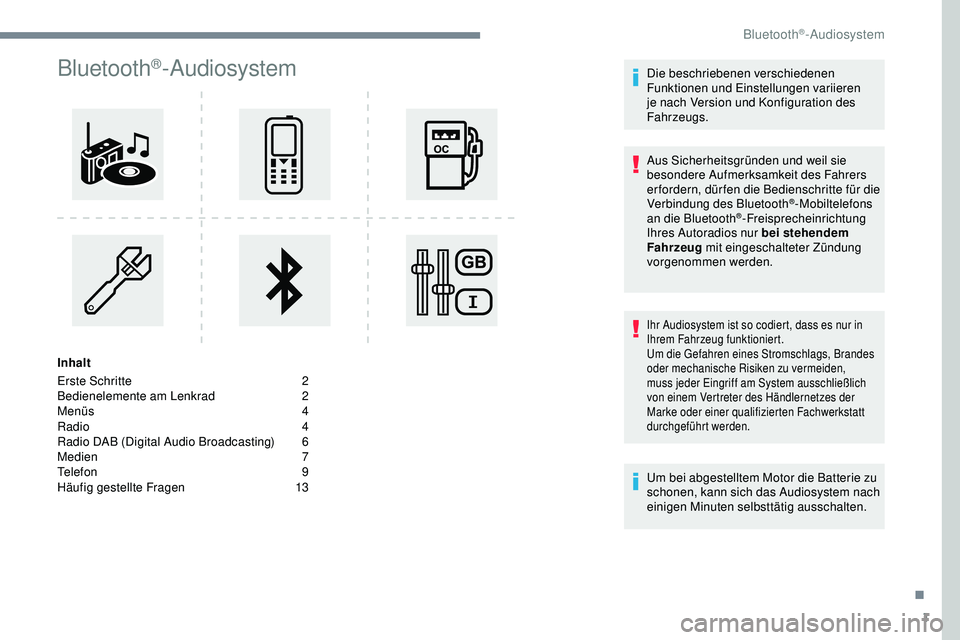

1
Bluetooth®-Audiosystem
Inhalt
Erste Schritte
2
B
edienelemente am Lenkrad
2
M
enüs
4
R
adio 4
Radio DAB (Digital Audio Broadcasting)
6
M
edien
7
Telefon
9
H
äufig gestellte Fragen
1
3 Die beschriebenen verschiedenen
Funktionen und Einstellungen variieren
je nach Version und Konfiguration des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie
besondere Aufmerksamkeit des Fahrers
er fordern, dür fen die Bedienschritte für die
Verbindung des Bluetooth
®-Mobiltelefons
an die Bluetooth®-Freisprecheinrichtung
Ihres Autoradios nur bei stehendem
Fahrzeug mit eingeschalteter Zündung
vorgenommen werden.
Ihr Audiosystem ist so codiert, dass es nur in
Ihrem Fahrzeug funktioniert.
Um die Gefahren eines Stromschlags, Brandes
oder mechanische Risiken zu vermeiden,
muss jeder Eingriff am System ausschließlich
von einem Vertreter des Händlernetzes der
Marke oder einer qualifizierten Fachwerkstatt
durchgeführt werden.
Um bei abgestelltem Motor die Batterie zu
schonen, kann sich das Audiosystem nach
einigen Minuten selbsttätig ausschalten.
.
Bluetooth®-Audiosystem
Page 238 of 324
![Peugeot 308 2018 Betriebsanleitung (in German) 2
Erste Schritte
Drücken: Ein/Aus
Drehen: Einstellung der Lautstärke
Kurzes Drücken: Änderung der
Audioquelle (Radio, USB, AUX
[wenn ein Gerät angeschlossen ist],
CD, Streaming).
Langes Drück Peugeot 308 2018 Betriebsanleitung (in German) 2
Erste Schritte
Drücken: Ein/Aus
Drehen: Einstellung der Lautstärke
Kurzes Drücken: Änderung der
Audioquelle (Radio, USB, AUX
[wenn ein Gerät angeschlossen ist],
CD, Streaming).
Langes Drück](/img/29/28628/w960_28628-237.png)

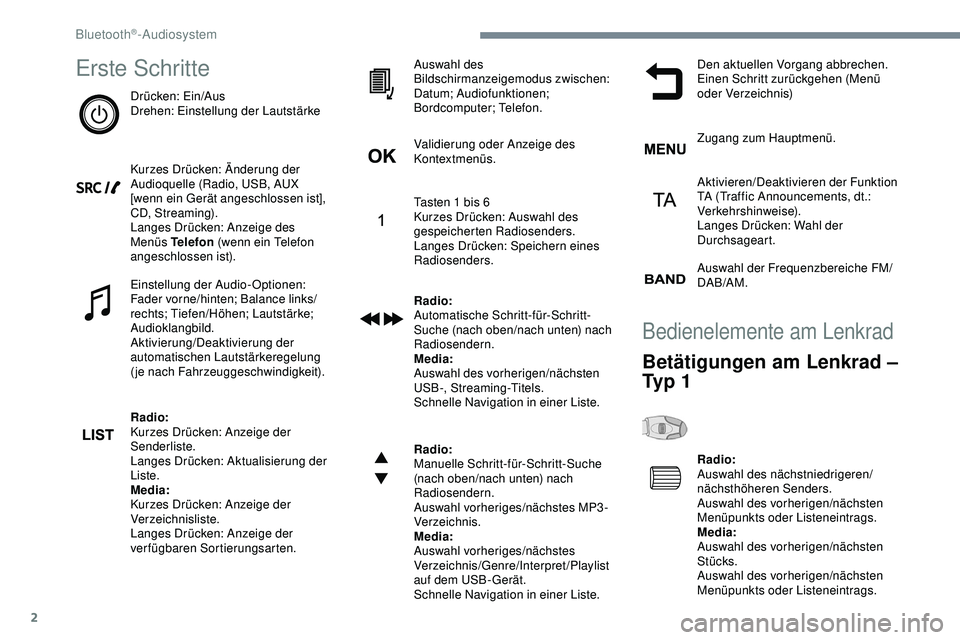

2
Erste Schritte
Drücken: Ein/Aus
Drehen: Einstellung der Lautstärke
Kurzes Drücken: Änderung der
Audioquelle (Radio, USB, AUX
[wenn ein Gerät angeschlossen ist],
CD, Streaming).
Langes Drücken: Anzeige des
Menüs Telefon (wenn ein Telefon
angeschlossen ist).
Einstellung der Audio-Optionen:
Fader vorne/hinten; Balance links/
rechts; Tiefen/Höhen; Lautstärke;
Audioklangbild.
Aktivierung/Deaktivierung der
automatischen Lautstärkeregelung
(je nach Fahrzeuggeschwindigkeit).
Radio:
Kurzes Drücken: Anzeige der
Senderliste.
Langes Drücken: Aktualisierung der
Liste.
Media:
Kurzes Drücken: Anzeige der
Verzeichnisliste.
Langes Drücken: Anzeige der
verfügbaren Sortierungsarten. Auswahl des
Bildschirmanzeigemodus zwischen:
Datum; Audiofunktionen;
Bordcomputer; Telefon.
Validierung oder Anzeige des
Kontextmenüs.
Tasten 1 bis 6
Kurzes Drücken: Auswahl des
gespeicherten Radiosenders.
Langes Drücken: Speichern eines
Radiosenders.
Radio:
Automatische Schritt-für-Schritt-
Suche (nach oben/nach unten) nach
Radiosendern.
Media:
Auswahl des vorherigen/nächsten
USB-, Streaming-Titels.
Schnelle Navigation in einer Liste.
Radio:
Manuelle Schritt-für-Schritt-Suche
(nach oben/nach unten) nach
Radiosendern.
Auswahl vorheriges/nächstes MP3-
Verzeichnis.
Media:
Auswahl vorheriges/nächstes
Verzeichnis/Genre/Interpret/Playlist
auf dem USB-Gerät.
Schnelle Navigation in einer Liste.Den aktuellen Vorgang abbrechen.
Einen Schritt zurückgehen (Menü
oder Verzeichnis)
Zugang zum Hauptmenü.
Aktivieren/Deaktivieren der Funktion
TA (Traffic Announcements, dt.:
Verkehrshinweise).
Langes Drücken: Wahl der
Durchsageart.
Auswahl der Frequenzbereiche FM/
DAB/AM.
Bedienelemente am Lenkrad
Betätigungen am Lenkrad –
Ty p 1
Radio:
Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten
Menüpunkts oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten
Stücks.
Auswahl des vorherigen/nächsten
Menüpunkts oder Listeneintrags.
Bluetooth®-Audiosystem
Page 239 of 324

3

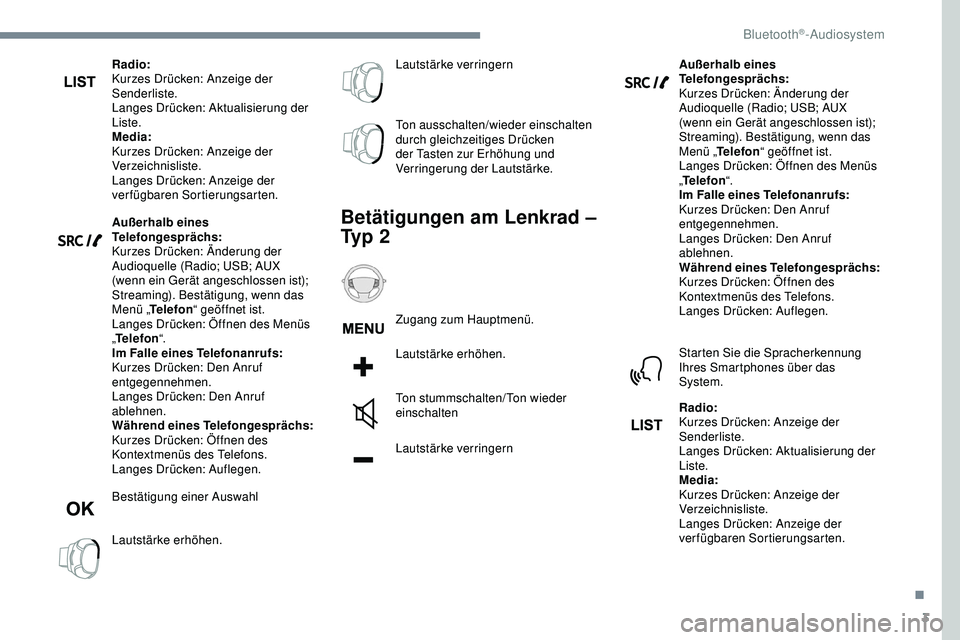

Radio:
Kurzes Drücken: Anzeige der
Senderliste.
Langes Drücken: Aktualisierung der
Liste.
Media:
Kurzes Drücken: Anzeige der
Verzeichnisliste.
Langes Drücken: Anzeige der
verfügbaren Sortierungsarten.
Außerhalb eines
Telefongesprächs:
Kurzes Drücken: Änderung der
Audioquelle (Radio; USB; AUX
(wenn ein Gerät angeschlossen ist);
Streaming). Bestätigung, wenn das
Menü „Telefon “ geöffnet ist.
Langes Drücken: Öffnen des Menüs
„ Telefon “.
Im Falle eines Telefonanrufs:
Kurzes Drücken: Den Anruf
entgegennehmen.
Langes Drücken: Den Anruf
ablehnen.
Während eines Telefongesprächs:
Kurzes Drücken: Öffnen des
Kontextmenüs des Telefons.
Langes Drücken: Auflegen.
Bestätigung einer Auswahl
Lautstärke erhöhen. Lautstärke verringern
Ton ausschalten/wieder einschalten
durch gleichzeitiges Drücken
der Tasten zur Erhöhung und
Verringerung der Lautstärke.
Betätigungen am Lenkrad –
Ty p 2
Zugang zum Hauptmenü.
Lautstärke erhöhen.
Ton stummschalten/Ton wieder
einschalten
Lautstärke verringern
Außerhalb eines
Telefongesprächs:
Kurzes Drücken: Änderung der
Audioquelle (Radio; USB; AUX
(wenn ein Gerät angeschlossen ist);
Streaming). Bestätigung, wenn das
Menü „
Telefon “ geöffnet ist.
Langes Drücken: Öffnen des Menüs
„ Telefon “.
Im Falle eines Telefonanrufs:
Kurzes Drücken: Den Anruf
entgegennehmen.
Langes Drücken: Den Anruf
ablehnen.
Während eines Telefongesprächs:
Kurzes Drücken: Öffnen des
Kontextmenüs des Telefons.
Langes Drücken: Auflegen.
Starten Sie die Spracherkennung
Ihres Smartphones über das
System.
Radio:
Kurzes Drücken: Anzeige der
Senderliste.
Langes Drücken: Aktualisierung der
Liste.
Media:
Kurzes Drücken: Anzeige der
Verzeichnisliste.
Langes Drücken: Anzeige der
verfügbaren Sortierungsarten.
.
Bluetooth®-Audiosystem
Page 240 of 324

4

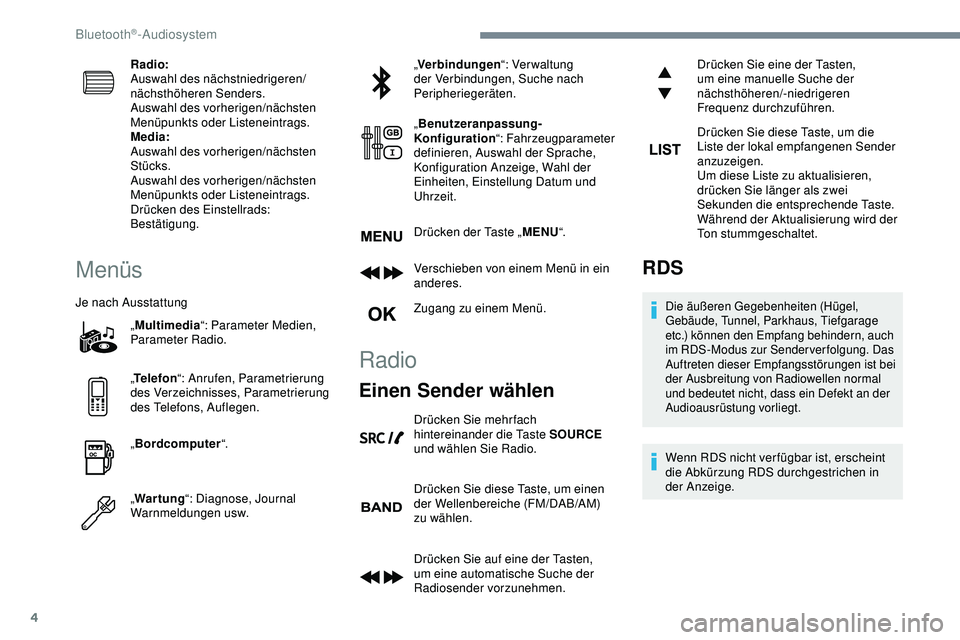

Radio:
Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten
Menüpunkts oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten
Stücks.
Auswahl des vorherigen/nächsten
Menüpunkts oder Listeneintrags.
Drücken des Einstellrads:
Bestätigung.
Menüs
Je nach Ausstattung„Multimedia “: Parameter Medien,
Parameter Radio.
„ Telefon “: Anrufen, Parametrierung
des Verzeichnisses, Parametrierung
des Telefons, Auflegen.
„ Bordcomputer “.
„ Wartung “: Diagnose, Journal
Warnmeldungen
usw. „
Verbindungen “: Ver waltung
der Verbindungen, Suche nach
Peripheriegeräten.
„ Benutzeranpassung-
Konfiguration “: Fahrzeugparameter
definieren, Auswahl der Sprache,
Konfiguration Anzeige, Wahl der
Einheiten, Einstellung Datum und
Uhrzeit.
Drücken der Taste „ MENU“.
Verschieben von einem Menü in ein
anderes.
Zugang zu einem Menü.
Radio
Einen Sender wählen
Drücken Sie mehr fach
hintereinander die Taste SOURCE
und wählen Sie Radio.
Drücken Sie diese Taste, um einen
der Wellenbereiche (FM/DAB/AM)
zu wählen.
Drücken Sie auf eine der Tasten,
um eine automatische Suche der
Radiosender vorzunehmen. Drücken Sie eine der Tasten,
um eine manuelle Suche der
nächsthöheren/-niedrigeren
Frequenz durchzuführen.
Drücken Sie diese Taste, um die
Liste der lokal empfangenen Sender
anzuzeigen.
Um diese Liste zu aktualisieren,
drücken Sie länger als zwei
Sekunden die entsprechende Taste.
Während der Aktualisierung wird der
Ton stummgeschaltet.
RDS
Die äußeren Gegebenheiten (Hügel,
Gebäude, Tunnel, Parkhaus, Tiefgarage
etc.) können den Empfang behindern, auch
im RDS-Modus zur Senderverfolgung. Das
Auftreten dieser Empfangsstörungen ist bei
der Ausbreitung von Radiowellen normal
und bedeutet nicht, dass ein Defekt an der
Audioausrüstung vorliegt.
Wenn RDS nicht verfügbar ist, erscheint
die Abkürzung RDS durchgestrichen in
der Anzeige.
Bluetooth®-Audiosystem
