209

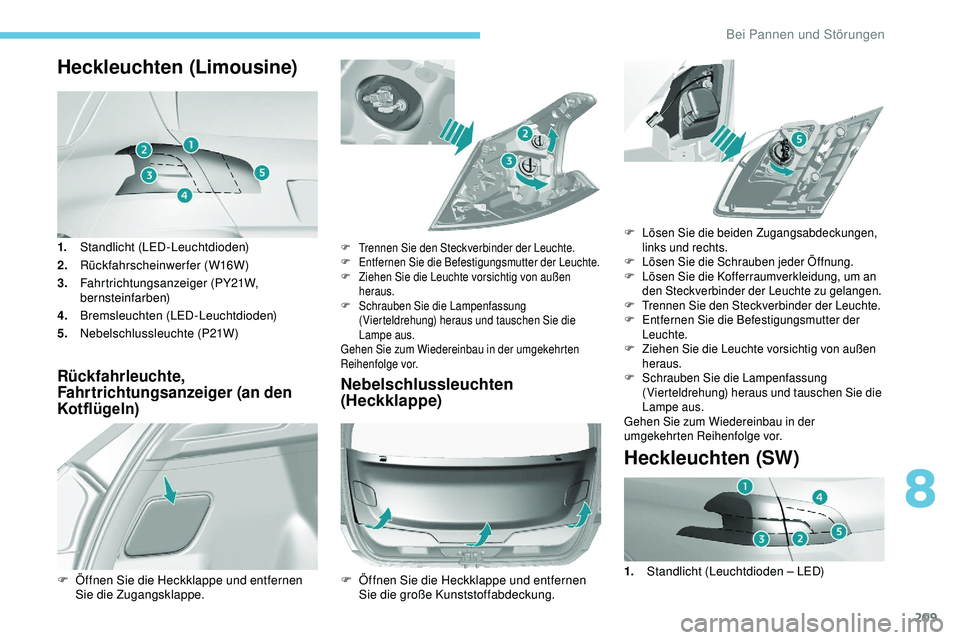

Heckleuchten (Limousine)
1.Standlicht (LED-Leuchtdioden)
2. Rückfahrscheinwerfer (W16W)
3. Fahrtrichtungsanzeiger (PY21W,
bernsteinfarben)
4. Bremsleuchten (LED-Leuchtdioden)
5. Nebelschlussleuchte (P21W)
Rückfahrleuchte,
Fahrtrichtungsanzeiger (an den
Kotflügeln)Nebelschlussleuchten
(Heckklappe)
F Öffnen Sie die Heckklappe und entfernen
Sie die Zugangsklappe.
F Trennen Sie den Steckverbinder der Leuchte.
F E ntfernen Sie die Befestigungsmutter der Leuchte.
F
Z
iehen Sie die Leuchte vorsichtig von außen
heraus.
F
Sc
hrauben Sie die Lampenfassung
(Vierteldrehung) heraus und tauschen Sie die
Lampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
F Öffnen Sie die Heckklappe und entfernen Sie die große Kunststoffabdeckung.
Heckleuchten (SW)
F Lösen Sie die beiden Zugangsabdeckungen, links und rechts.
F
L
ösen Sie die Schrauben jeder Öffnung.
F
L
ösen Sie die Kofferraumverkleidung, um an
den Steckverbinder der Leuchte zu gelangen.
F
T
rennen Sie den Steckverbinder der Leuchte.
F
E
ntfernen Sie die Befestigungsmutter der
Leuchte.
F
Z
iehen Sie die Leuchte vorsichtig von außen
heraus.
F
Sc
hrauben Sie die Lampenfassung
(Vierteldrehung) heraus und tauschen Sie die
Lampe aus.
Gehen Sie zum Wiedereinbau in der
umgekehrten Reihenfolge vor.
1. Standlicht (Leuchtdioden – LED)
8
Bei Pannen und Störungen
Page 212 of 324

210

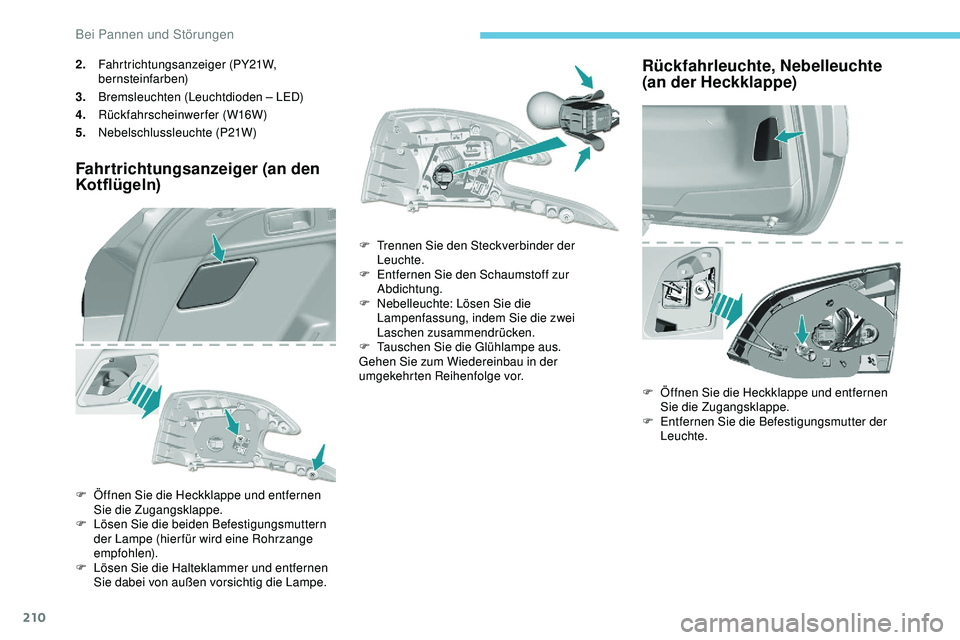

2.Fahrtrichtungsanzeiger (PY21W,
bernsteinfarben)
3. Bremsleuchten (Leuchtdioden – LED)
4. Rückfahrscheinwerfer (W16W)
5. Nebelschlussleuchte (P21W)
Fahrtrichtungsanzeiger (an den
Kotflügeln)
F Öffnen Sie die Heckklappe und entfernen
Sie die Zugangsklappe.
F
L
ösen Sie die beiden Befestigungsmuttern
der Lampe (hier für wird eine Rohrzange
empfohlen).
F
L
ösen Sie die Halteklammer und entfernen
Sie dabei von außen vorsichtig die Lampe. F
T
rennen Sie den Steckverbinder der
Leuchte.
F
E
ntfernen Sie den Schaumstoff zur
Abdichtung.
F
N
ebelleuchte: Lösen Sie die
Lampenfassung, indem Sie die zwei
Laschen zusammendrücken.
F
T
auschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in der
umgekehrten Reihenfolge vor.
Rückfahrleuchte, Nebelleuchte
(an der Heckklappe)
F Öffnen Sie die Heckklappe und entfernen Sie die Zugangsklappe.
F
E
ntfernen Sie die Befestigungsmutter der
Leuchte.
Bei Pannen und Störungen
Page 213 of 324

211

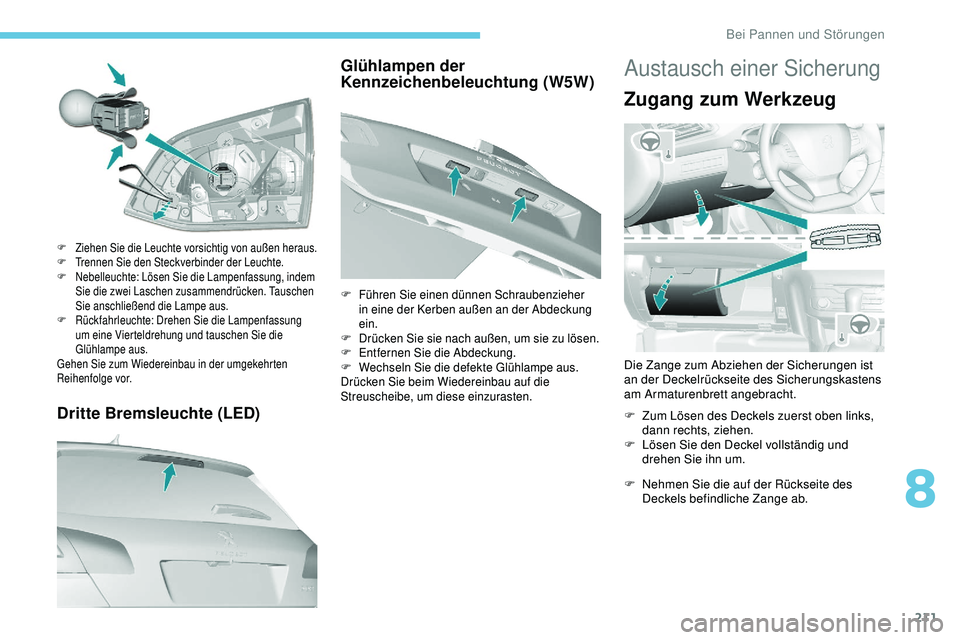

Dritte Bremsleuchte (LED)
F Ziehen Sie die Leuchte vorsichtig von außen heraus.
F T rennen Sie den Steckverbinder der Leuchte.
F
N
ebelleuchte: Lösen Sie die Lampenfassung, indem
Sie die zwei Laschen zusammendrücken. Tauschen
Sie anschließend die Lampe aus.
F
R
ückfahrleuchte: Drehen Sie die Lampenfassung
um eine Vierteldrehung und tauschen Sie die
Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Glühlampen der
Kennzeichenbeleuchtung (W5W)
F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung
ein.
F
D
rücken Sie sie nach außen, um sie zu lösen.
F
E
ntfernen Sie die Abdeckung.
F
W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Streuscheibe, um diese einzurasten.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
F
Z
um Lösen des Deckels zuerst oben links,
dann rechts, ziehen.
F
L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F
N
ehmen Sie die auf der Rückseite des
Deckels befindliche Zange ab.
8
Bei Pannen und Störungen
Page 214 of 324

212

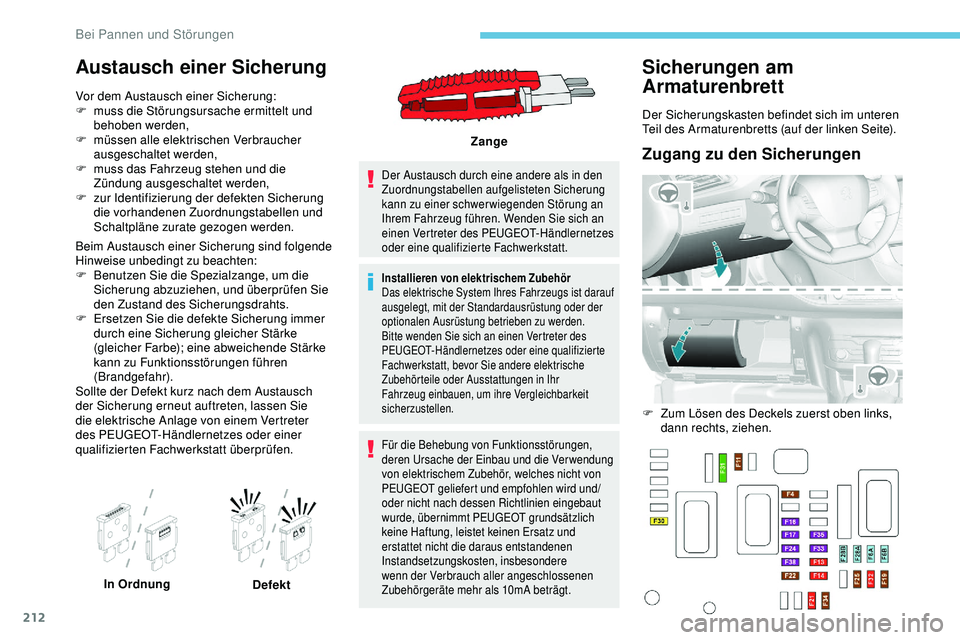

Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und
behoben werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m
uss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F
z
ur Identifizierung der defekten Sicherung
die vorhandenen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie
den Zustand des Sicherungsdrahts.
F
E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu Funktionsstörungen führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Der Austausch durch eine andere als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Installieren von elektrischem Zubehör
Das elektrische System Ihres Fahrzeugs ist darauf
ausgelegt, mit der Standardausrüstung oder der
optionalen Ausrüstung betrieben zu werden.
Bitte wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie andere elektrische
Zubehörteile oder Ausstattungen in Ihr
Fahrzeug einbauen, um ihre Vergleichbarkeit
sicherzustellen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör, welches nicht von
PEUGEOT geliefert und empfohlen wird und/
oder nicht nach dessen Richtlinien eingebaut
wurde, übernimmt PEUGEOT grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10mA beträgt.
In Ordnung Defekt Zange
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben links,
dann rechts, ziehen.
Bei Pannen und Störungen
Page 215 of 324

213

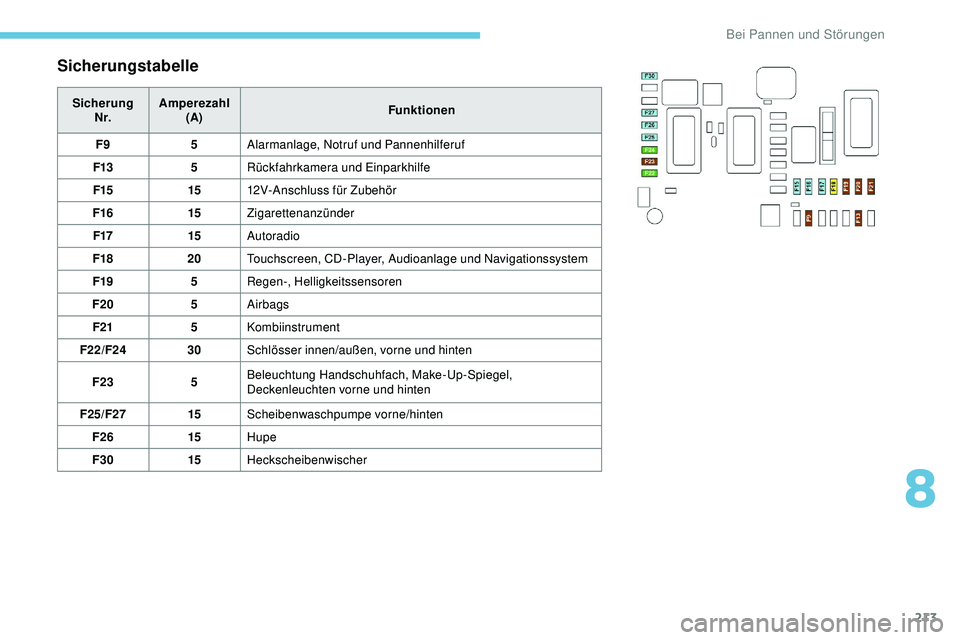

Sicherungstabelle
SicherungN r. Amperezahl
(A) Funktionen
F9 5Alarmanlage, Notruf und Pannenhilferuf
F13 5Rückfahrkamera und Einparkhilfe
F15 1512V-Anschluss für Zubehör
F16 15Zigarettenanzünder
F17 15Autoradio
F18 20Touchscreen, CD-Player, Audioanlage und Navigationssystem
F19 5Regen-, Helligkeitssensoren
F20 5Airbags
F21 5Kombiinstrument
F22/F24 30Schlösser innen/außen, vorne und hinten
F23 5Beleuchtung Handschuhfach, Make-Up-Spiegel,
Deckenleuchten vorne und hinten
F25/F27 15Scheibenwaschpumpe vorne/hinten
F26 15Hupe
F30 15Heckscheibenwischer
8
Bei Pannen und Störungen
Page 216 of 324

214

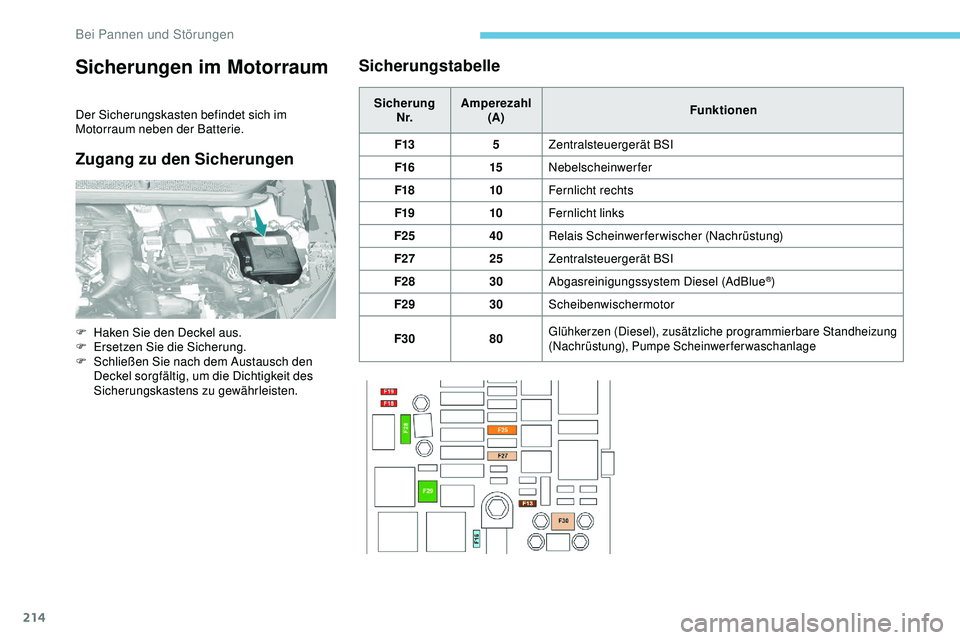

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den SicherungenSicherungstabelle
Sicherung
N r. Amperezahl
(A) Funktionen
F13 5Zentralsteuergerät BSI
F16 15Nebelscheinwerfer
F18 10Fernlicht rechts
F19 10Fernlicht links
F25 40Relais Scheinwerferwischer (Nachrüstung)
F27 25Zentralsteuergerät BSI
F28 30Abgasreinigungssystem Diesel (AdBlue
®)
F29 30Scheibenwischermotor
F30 80
Glühkerzen (Diesel), zusätzliche programmierbare Standheizung
(Nachrüstung), Pumpe ScheinwerferwaschanlageF Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung.
F
S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Bei Pannen und Störungen
Page 217 of 324

215

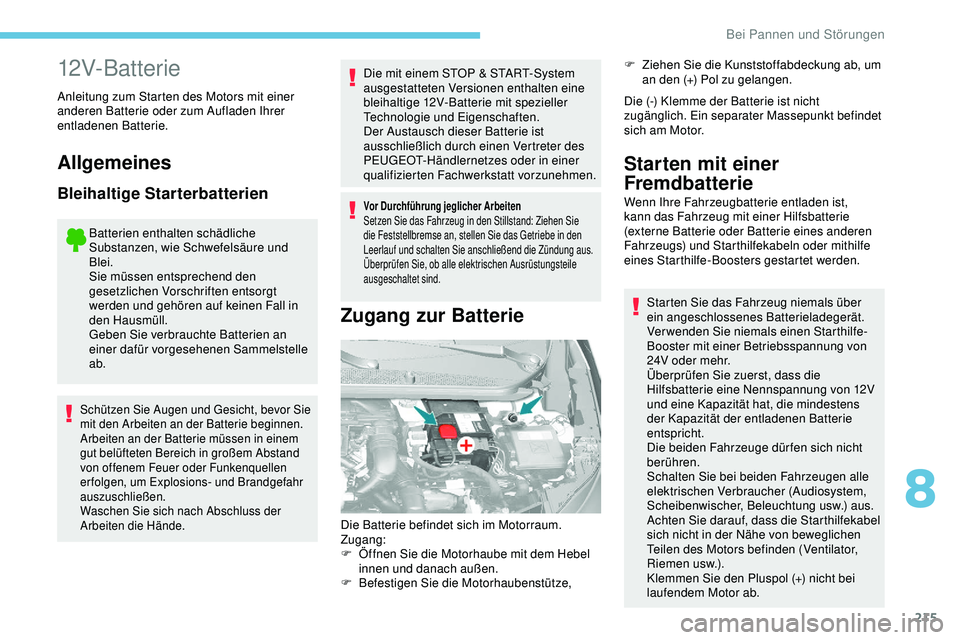

12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und
Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorzunehmen.
Vor Durchführung jeglicher Arbeiten
Setzen Sie das Fahrzeug in den Stillstand: Ziehen Sie
die Feststellbremse an, stellen Sie das Getriebe in den
Leerlauf und schalten Sie anschließend die Zündung aus.
Überprüfen Sie, ob alle elektrischen Ausrüstungsteile
ausgeschaltet sind.
Zugang zur Batterie
F Ziehen Sie die Kunststoffabdeckung ab, um an den (+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht
zugänglich. Ein separater Massepunkt befindet
sich am Motor.
Die Batterie befindet sich im Motorraum.
Zugang:
F
Ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach außen.
F
Be
festigen Sie die Motorhaubenstütze,
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden. Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
8
Bei Pannen und Störungen
Page 218 of 324

216

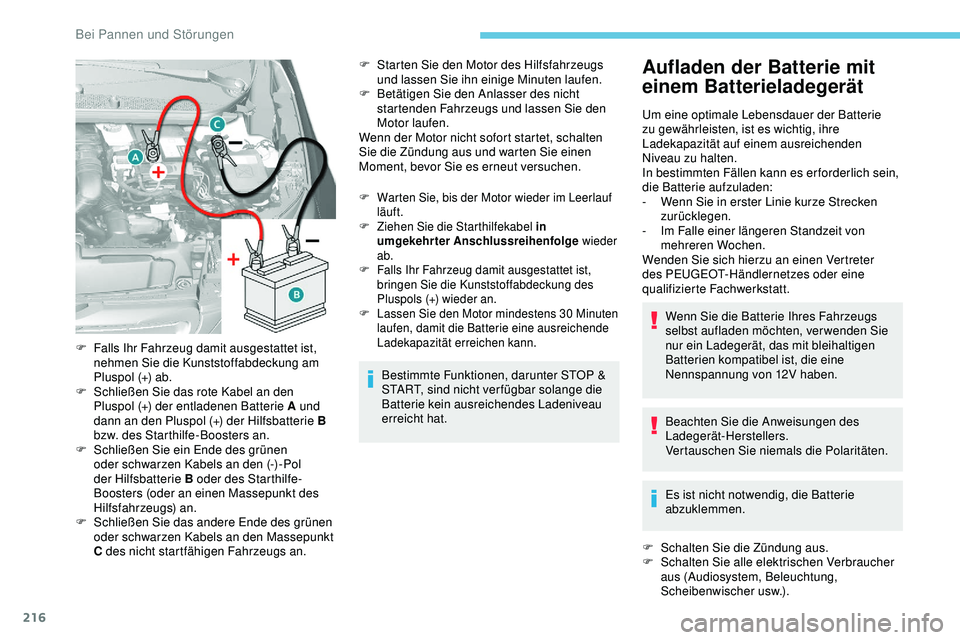

F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F
B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F
Z
iehen Sie die Starthilfekabel in
umgekehrter Anschlussreihenfolge wieder
ab.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
F
L
assen Sie den Motor mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie
zu gewährleisten, ist es wichtig, ihre
Ladekapazität auf einem ausreichenden
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-
W
enn Sie in erster Linie kurze Strecken
zurücklegen.
-
I
m Falle einer längeren Standzeit von
mehreren Wochen.
Wenden Sie sich hierzu an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
Wenn Sie die Batterie Ihres Fahrzeugs
selbst aufladen möchten, verwenden Sie
nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, die eine
Nennspannung von 12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A und
dann an den Pluspol (+) der Hilfsbatterie B
bzw. des Starthilfe-Boosters an.
F
S
chließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-) -Pol
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F
S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C des nicht startfähigen Fahrzeugs an.
Bei Pannen und Störungen
Page 219 of 324

217
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt überprüfen.
Hier wird untersucht, ob die inneren
Bestandteile der Batterie und der Behälter
unversehrt sind, da andernfalls giftige und
korrosive Säure austreten könnte.

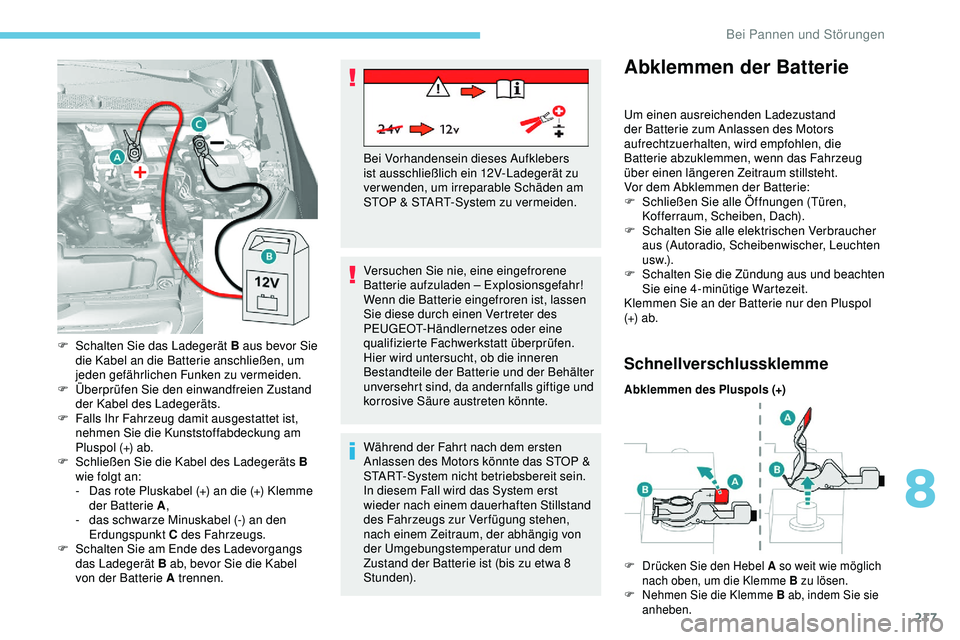

F
S
chalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um
jeden gefährlichen Funken zu vermeiden.
F
Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
Sc
hließen Sie die Kabel des Ladegeräts B
wie folgt an:
-
D
as rote Pluskabel (+) an die (+) Klemme
der Batterie A ,
-
d
as schwarze Minuskabel (-) an den
Erdungspunkt C des Fahrzeugs.
F
S
chalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel
von der Batterie A trennen. Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8
Stunden).
Abklemmen der Batterie
Um einen ausreichenden Ladezustand
der Batterie zum Anlassen des Motors
aufrechtzuerhalten, wird empfohlen, die
Batterie abzuklemmen, wenn das Fahrzeug
über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
F
S
chließen Sie alle Öffnungen (Türen,
Kofferraum, Scheiben, Dach).
F
S
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer, Leuchten
u s w.) .
F
S
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Klemmen Sie an der Batterie nur den Pluspol
(+) a b.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F
D
rücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F
N
ehmen Sie die Klemme B ab, indem Sie sie
anheben.
8
Bei Pannen und Störungen
Page 220 of 324

218
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie
dar f der Motor erst 1 Minute nach dem
Einschalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen
Sie selbst reinitialisieren (lesen Sie dazu bitte
die entsprechende Rubrik nach):
-
d
en Schlüssel mit der Fernbedienung,
-
d
ie elektrische Dachjalousie,
-
usw.Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8
Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen
oder eines fremden Fahrzeugs mit einer
abnehmbaren mechanischen Vorrichtung
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
F
Ö
ffnen Sie den Kofferraum.
F
heb
en Sie den Bodenbelag an,
F
n
ehmen Sie die Abschleppöse heraus.

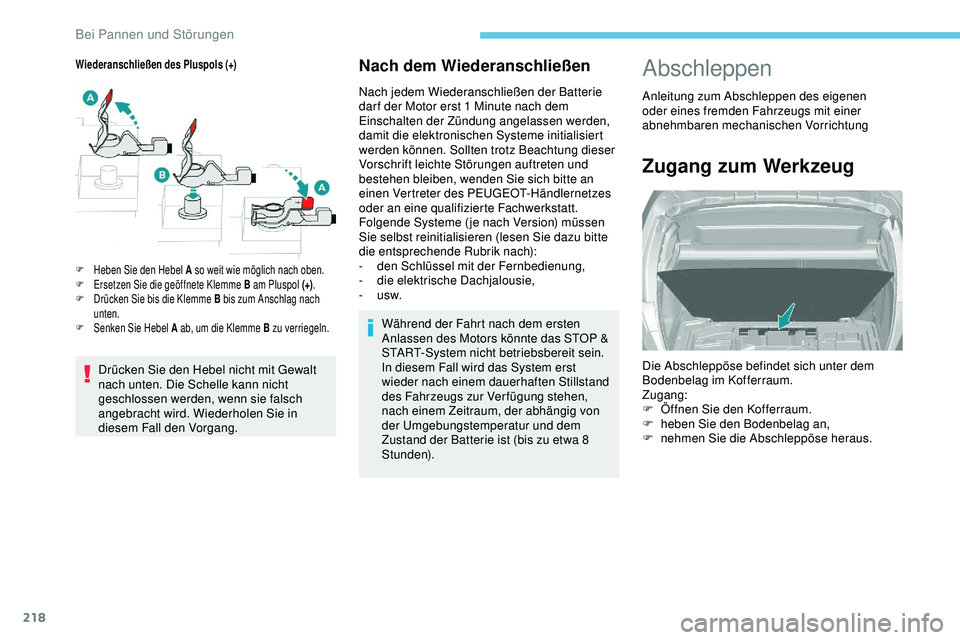

Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F E rsetzen Sie die geöffnete Klemme B am Pluspol (+) .
F
D
rücken Sie bis die Klemme B bis zum Anschlag nach
unten.
F
Se
nken Sie Hebel A ab, um die Klemme B zu verriegeln.
Bei Pannen und Störungen
