189

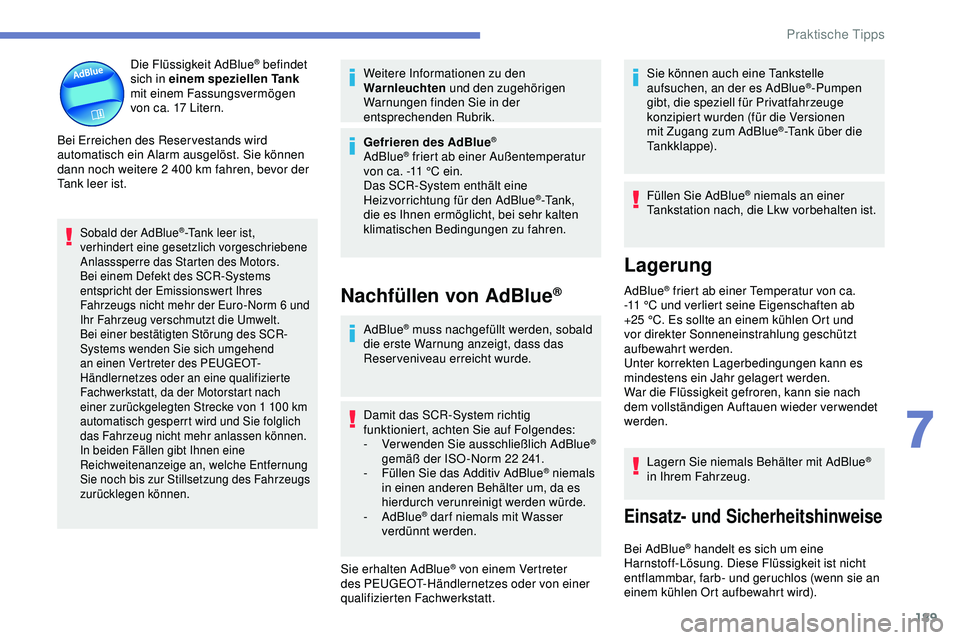

Die Flüssigkeit AdBlue® befindet
sich in einem speziellen Tank
mit einem Fassungsvermögen
von ca. 17

Litern.
Bei Erreichen des Reservestands wird
automatisch ein Alarm ausgelöst. Sie können
dann noch weitere 2

400

km fahren, bevor der
Tank leer ist.
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6 und
Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer bestätigten Störung des SCR-
Systems wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, da der Motorstart nach
einer zurückgelegten Strecke von 1
100 km
automatisch gesperrt wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
Sie noch bis zur Stillsetzung des Fahrzeugs
zurücklegen können.
Weitere Informationen zu den
Warnleuchten und den zugehörigen
Warnungen finden Sie in der
entsprechenden Rubrik.
Gefrieren des AdBlue
®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald
die erste Warnung anzeigt, dass das
Reserveniveau erreicht wurde.
Damit das SCR-System richtig
funktioniert, achten Sie auf Folgendes:
-

V

er wenden Sie ausschließlich AdBlue
®
gemäß der ISO -Norm 22

241.
-
F

üllen Sie das Additiv AdBlue
® niemals
in einen anderen Behälter um, da es
hierdurch verunreinigt werden würde.
-


AdBlue
® dar f niemals mit Wasser
verdünnt werden.
Sie erhalten AdBlue
® von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt. Sie können auch eine Tankstelle
aufsuchen, an der es AdBlue
®-Pumpen
gibt, die speziell für Privatfahrzeuge
konzipiert wurden (für die Versionen
mit Zugang zum AdBlue
®-Tank über die
Tankklappe).
Füllen Sie AdBlue
® niemals an einer
Tankstation nach, die Lkw vorbehalten ist.
Lagerung
AdBlue® friert ab einer Temperatur von ca.
-11

°C und verliert seine Eigenschaften ab
+25

°C. Es sollte an einem kühlen Ort und
vor direkter Sonneneinstrahlung geschützt
aufbewahrt werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach
dem vollständigen Auftauen wieder verwendet
werden.
Lagern Sie niemals Behälter mit AdBlue
®
in Ihrem Fahrzeug.
Einsatz- und Sicherheitshinweise
Bei AdBlue® handelt es sich um eine
Harnstoff-Lösung. Diese Flüssigkeit ist nicht
entflammbar, farb- und geruchlos (wenn sie an
einem kühlen Ort aufbewahrt wird).
7
Praktische Tipps

190

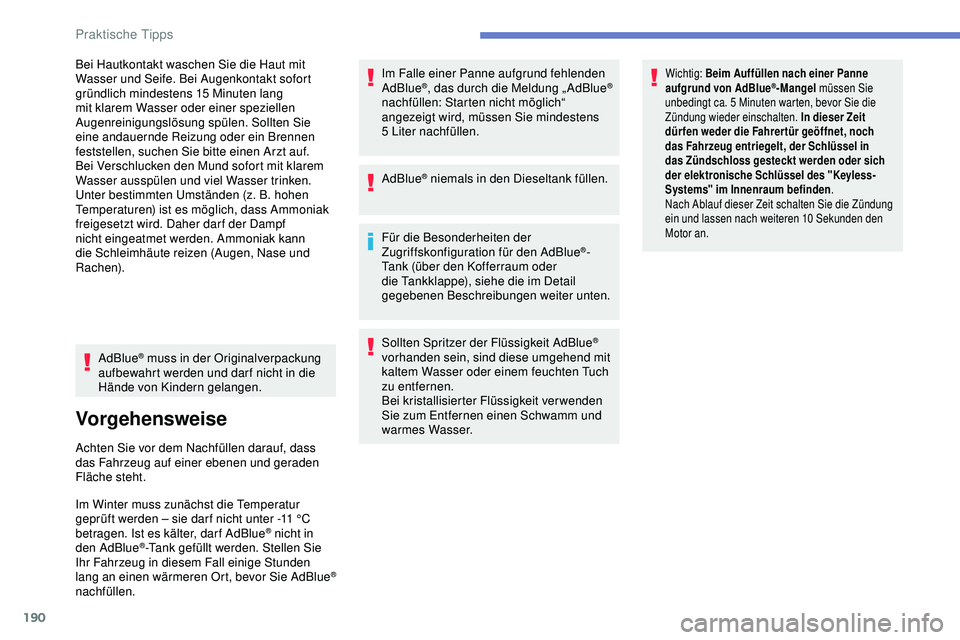

Bei Hautkontakt waschen Sie die Haut mit
Wasser und Seife. Bei Augenkontakt sofort
gründlich mindestens 15 Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollten Sie
eine andauernde Reizung oder ein Brennen
feststellen, suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.
B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f der Dampf
nicht eingeatmet werden. Ammoniak kann
die Schleimhäute reizen (Augen, Nase und
Rachen).
AdBlue
® muss in der Originalverpackung
aufbewahrt werden und dar f nicht in die
Hände von Kindern gelangen.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass
das Fahrzeug auf einer ebenen und geraden
Fläche steht.
Im Winter muss zunächst die Temperatur
geprüft werden – sie dar f nicht unter -11
°C
betragen. Ist es kälter, dar f AdBlue
® nicht in
den AdBlue®-Tank gefüllt werden. Stellen Sie
Ihr Fahrzeug in diesem Fall einige Stunden
lang an einen wärmeren Ort, bevor Sie AdBlue
®
nachfüllen. Im Falle einer Panne aufgrund fehlenden
AdBlue
®, das durch die Meldung „ AdBlue®
nachfüllen: Starten nicht möglich“
angezeigt wird, müssen Sie mindestens
5


Liter nachfüllen.
AdBlue
® niemals in den Dieseltank füllen.
Für die Besonderheiten der
Zugriffskonfiguration für den AdBlue
®-
Tank (über den Kofferraum oder
die Tankklappe), siehe die im Detail
gegebenen Beschreibungen weiter unten.
Sollten Spritzer der Flüssigkeit AdBlue
®
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch
zu entfernen.
Bei kristallisierter Flüssigkeit verwenden
Sie zum Entfernen einen Schwamm und
warmes Wasser.
Wichtig: Beim Auffüllen nach einer Panne
aufgrund von AdBlue®- Mangel müssen Sie
unbedingt ca. 5

Minuten warten, bevor Sie die
Zündung wieder einschalten. In dieser Zeit
dürfen weder die Fahrertür geöffnet, noch
das Fahrzeug entriegelt, der Schlüssel in
das Zündschloss gesteckt werden oder sich
der elektronische Schlüssel des "Keyless-
Systems" im Innenraum befinden .
Nach Ablauf dieser Zeit schalten Sie die Zündung
ein und lassen nach weiteren 10


Sekunden den
Motor an.
Praktische Tipps

191

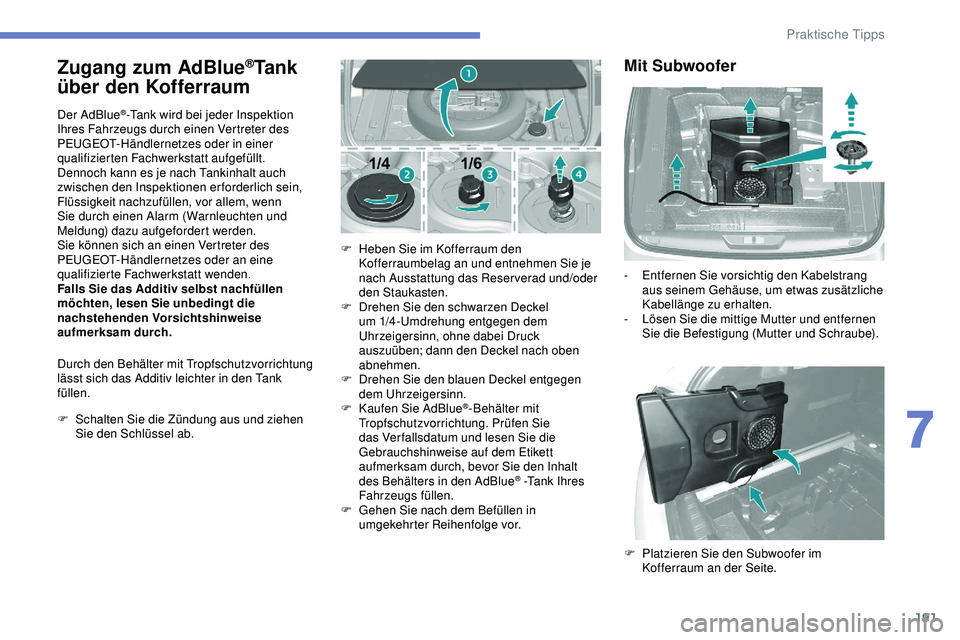

Zugang zum AdBlue®Tank
über den Kofferraum
Der AdBlue®-Tank wird bei jeder Inspektion
Ihres Fahrzeugs durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach Tankinhalt auch
zwischen den Inspektionen erforderlich sein,
Flüssigkeit nachzufüllen, vor allem, wenn
Sie durch einen Alarm (Warnleuchten und
Meldung) dazu aufgefordert werden.
Sie können sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden.
Falls Sie das Additiv selbst nachfüllen
möchten, lesen Sie unbedingt die
nachstehenden Vorsichtshinweise
aufmerksam durch.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank
füllen.
F

S

chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab. F

H
eben Sie im Kofferraum den
Kofferraumbelag an und entnehmen Sie je
nach Ausstattung das Reserverad und/oder
den Staukasten.
F

D
rehen Sie den schwarzen Deckel
um 1/4-Umdrehung entgegen dem
Uhrzeigersinn, ohne dabei Druck
auszuüben; dann den Deckel nach oben
abnehmen.
F

D
rehen Sie den blauen Deckel entgegen
dem Uhrzeigersinn.
F

K
aufen Sie AdBlue
®-Behälter mit
Tropfschutzvorrichtung. Prüfen Sie
das Ver fallsdatum und lesen Sie die
Gebrauchshinweise auf dem Etikett
aufmerksam durch, bevor Sie den Inhalt
des Behälters in den AdBlue
® -Tank Ihres
Fahrzeugs füllen.
F

G

ehen Sie nach dem Befüllen in
umgekehrter Reihenfolge vor.
Mit Subwoofer
- Entfernen Sie vorsichtig den Kabelstrang aus seinem Gehäuse, um etwas zusätzliche
Kabellänge zu erhalten.
-

L
ösen Sie die mittige Mutter und entfernen
Sie die Befestigung (Mutter und Schraube).
F

P
latzieren Sie den Subwoofer im
Kofferraum an der Seite.
7
Praktische Tipps

192
Lesen Sie zum korrekten Nachfüllen
sorgfältig folgende Schritte:
F
S
chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab.
F

D
rehen Sie bei entriegeltem Fahrzeug
und geöffneter Tankklappe den blauen
Tankdeckel des AdBlue
®-Tanks gegen den
Uhrzeigersinn.
F

N

ehmen Sie einen AdBlue
®-Behälter,
prüfen Sie das Ver fallsdatum und lesen
Sie die Gebrauchshinweise auf dem Etikett
aufmerksam durch, bevor Sie den Inhalt in
den AdBlue
® -Tank Ihres Fahrzeugs füllen.
Oder
F

F

ühren Sie die AdBlue
®-Zapfpistole ein
und füllen Sie den Tank, bis die Zapfpistole
automatisch abschaltet.
Wichtig:
Um ein Überlaufen des AdBlue
®-Tanks zu
vermeiden, wird Folgendes empfohlen:
F

F

üllen Sie mit der AdBlue
®-Flasche 10
bis 13

Liter auf.
Oder
F

W

enn Sie an einer Tankstelle
nachfüllen, füllen Sie nach dem
dritten automatischen Abschalten der
Zapfpistole nicht weiter auf.
F

F

ühren Sie diese Schritte nach dem Tanken
in umgekehrter Reihenfolge durch.

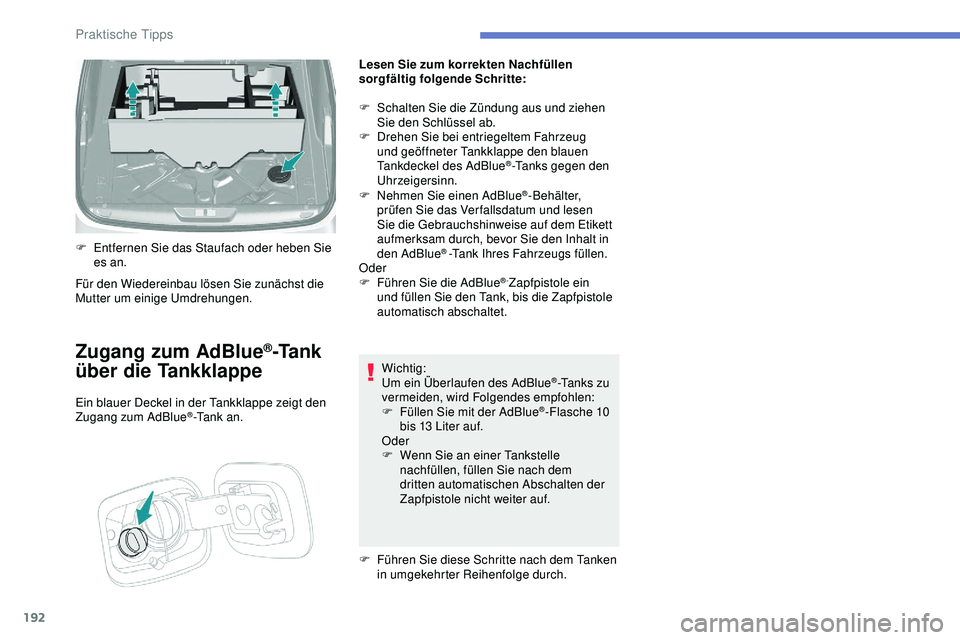

Zugang zum AdBlue®-Tank
über die Tankklappe
Ein blauer Deckel in der Tankklappe zeigt den
Zugang zum AdBlue®-Tank an.
Für den Wiedereinbau lösen Sie zunächst die
Mutter um einige Umdrehungen. F

E

ntfernen Sie das Staufach oder heben Sie
es an.
Praktische Tipps

193

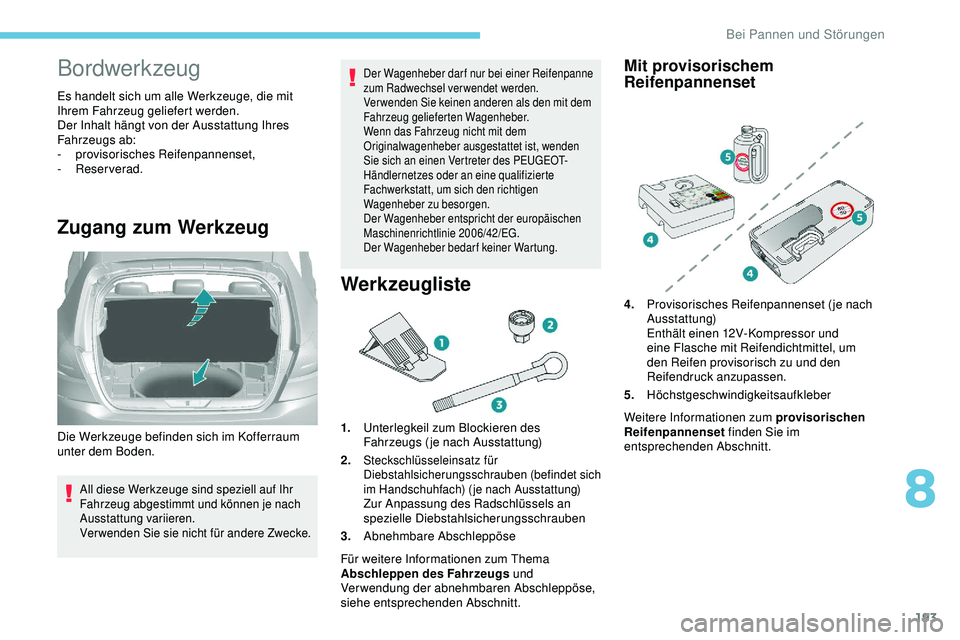

Bordwerkzeug
Es handelt sich um alle Werkzeuge, die mit
Ihrem Fahrzeug geliefert werden.
Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
-
pro
visorisches Reifenpannenset,
-


Reserverad.
Zugang zum Werkzeug
All diese Werkzeuge sind speziell auf Ihr
Fahrzeug abgestimmt und können je nach
Ausstattung variieren.
Ver wenden Sie sie nicht für andere Zwecke.
Der Wagenheber darf nur bei einer Reifenpanne
zum Radwechsel verwendet werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den richtigen
Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Werkzeugliste
1. Unterlegkeil zum Blockieren des
Fahrzeugs (je nach Ausstattung)
2.
Steckschlüsseleinsatz für
Diebstahlsicherungsschrauben (befindet sich
im Handschuhfach) ( je nach Ausstattung)
Zur Anpassung des Radschlüssels an
spezielle Diebstahlsicherungsschrauben
3. Abnehmbare Abschleppöse
Für weitere Informationen zum Thema
Abschleppen des Fahrzeugs und
Verwendung der abnehmbaren Abschleppöse,
siehe entsprechenden Abschnitt.
Mit provisorischem
Reifenpannenset
Die Werkzeuge befinden sich im Kofferraum
unter dem Boden. Weitere Informationen zum provisorischen
Reifenpannenset
finden Sie im
entsprechenden Abschnitt. 4. Provisorisches Reifenpannenset (je nach
Ausstattung)
Enthält einen 12V-Kompressor und
eine Flasche mit Reifendichtmittel, um
den Reifen provisorisch zu und den
Reifendruck anzupassen.
5. Höchstgeschwindigkeitsaufkleber
8
Bei Pannen und Störungen

194

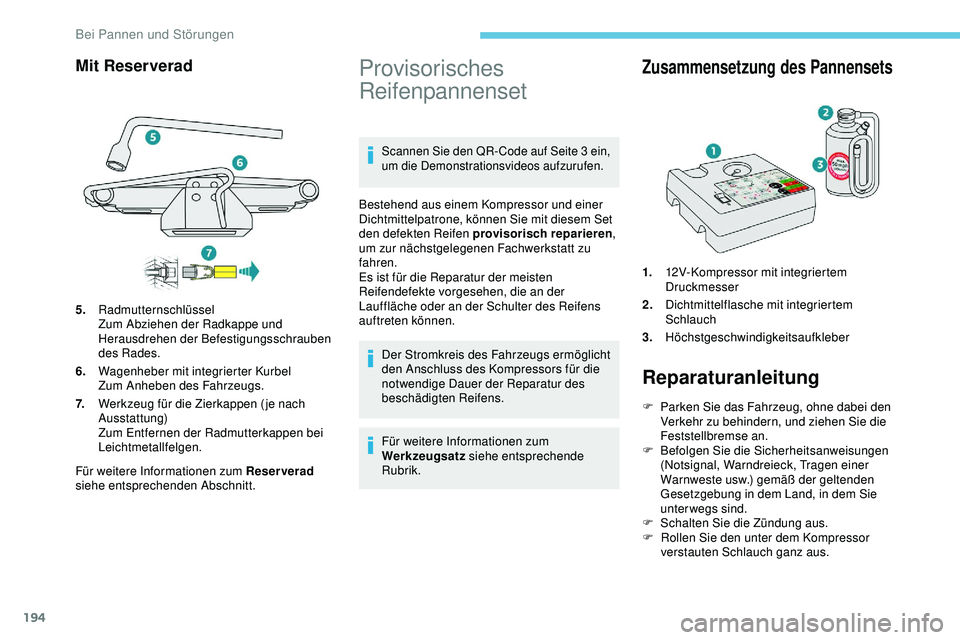

Mit Reserverad
Für weitere Informationen zum Reserverad
siehe entsprechenden Abschnitt.
Provisorisches
Reifenpannenset
Scannen Sie den QR- Code auf Seite 3 ein,
u m die Demonstrationsvideos aufzurufen.
Bestehend aus einem Kompressor und einer
Dichtmittelpatrone, können Sie mit diesem Set
den defekten Reifen provisorisch reparieren ,
um zur nächstgelegenen Fachwerkstatt zu
fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten können.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für die
notwendige Dauer der Reparatur des
beschädigten Reifens.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Zusammensetzung des Pannensets
1. 12V-Kompressor mit integriertem
Druckmesser
2. Dichtmittelflasche mit integriertem
Schlauch
3. Höchstgeschwindigkeitsaufkleber
Reparaturanleitung
F Parken Sie das Fahrzeug, ohne dabei den
Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
F

B
efolgen Sie die Sicherheitsanweisungen
(Notsignal, Warndreieck, Tragen einer
Warnweste usw.) gemäß der geltenden
Gesetzgebung in dem Land, in dem Sie
unterwegs sind.
F

S
chalten Sie die Zündung aus.
F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.
5.
Radmutternschlüssel
Zum Abziehen der Radkappe und
Herausdrehen der Befestigungsschrauben
des Rades.
6. Wagenheber mit integrierter Kurbel
Zum Anheben des Fahrzeugs.
7. Werkzeug für die Zierkappen ( je nach
Ausstattung)
Zum Entfernen der Radmutterkappen bei
Leichtmetallfelgen.
Bei Pannen und Störungen

195
Fremdkörper, die in den Reifen eingedrungen sind,
sollten nach Möglichkeit nicht entfernt werden.

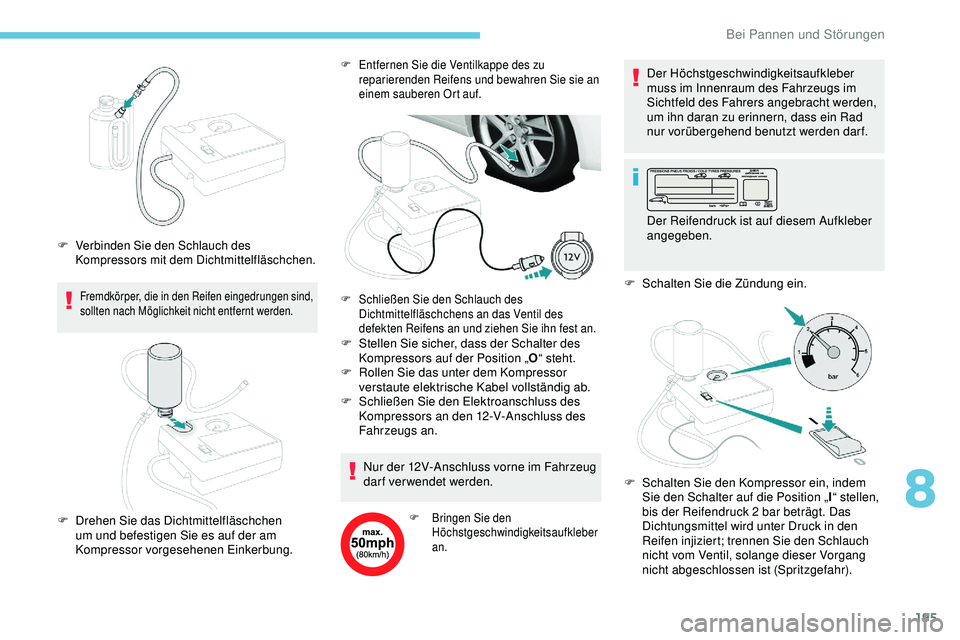

F Verbinden Sie den Schlauch des Kompressors mit dem Dichtmittelfläschchen.
F Entfernen Sie die Ventilkappe des zu reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.
F Stellen Sie sicher, dass der Schalter des Kompressors auf der Position „ O“ steht.
F

R
ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F

S
chließen Sie den Elektroanschluss des
Kompressors an den 12-V-Anschluss des
Fahrzeugs an.
F

D

rehen Sie das Dichtmittelfläschchen
um und befestigen Sie es auf der am
Kompressor vorgesehenen Einkerbung.
F Schließen Sie den Schlauch des Dichtmittelfläschchens an das Ventil des
defekten Reifens an und ziehen Sie ihn fest an.
Nur der 12V-Anschluss vorne im Fahrzeug
darf verwendet werden.
F Bringen Sie den Höchstgeschwindigkeits aufkleber
an.
Der Höchstgeschwindigkeitsaufkleber
muss im Innenraum des Fahrzeugs im
Sichtfeld des Fahrers angebracht werden,
um ihn daran zu erinnern, dass ein Rad
nur vorübergehend benutzt werden darf.
Der Reifendruck ist auf diesem Aufkleber
angegeben.
F

S
chalten Sie die Zündung ein.
F

S
chalten Sie den Kompressor ein, indem
Sie den Schalter auf die Position „ I“ stellen,
bis der Reifendruck 2 bar beträgt. Das
Dichtungsmittel wird unter Druck in den
Reifen injiziert; trennen Sie den Schlauch
nicht vom Ventil, solange dieser Vorgang
nicht abgeschlossen ist (Spritzgefahr).
8
Bei Pannen und Störungen

196
Sollten Sie nach ca. 7 Minuten den
R eifendruck von 2,0 bar nicht erreichen,
so ist der Reifen nicht reparabel.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
F Stellen Sie den Schalter auf „ OFF“.
F T rennen Sie den Elektroanschluss des
Kompressors vom 12V-Anschluss des
Fahrzeugs.
F

B
ringen Sie die Kappe auf dem Ventil wieder
an.
F

E
ntfernen Sie das Pannenset.
F

N
ehmen Sie die Flasche mit dem Dichtmittel ab.
Vorsicht: Das Dichtmittel ruft bei
Einnahme Gesundheitsschäden hervor
und führt zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit
steht auf dem Fläschchen.
Werfen Sie die Flasche nach Verwendung
nicht auf die Straße, sondern bringen Sie
diese zu einem Vertreter des PEUGEOT-
Händlernetzes oder zu einem mit deren
Entsorgung beauftragten Unternehmen.
Vergessen Sie nicht, sich eine neue
Flasche Dichtmittel zu besorgen; sie
erhalten diese bei einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt. Fahren Sie mit einem Reifen, der mithilfe
des Pannensets repariert wurde, nicht
schneller als 80
km/h.
Reifendruck kontrollieren/
gelegentlich aufpumpen
Sie können den Kompressor, ohne
Ver wendung des Dichtmittels, auch
benutzen, um Ihre Reifen zu kontrollieren
oder gelegentlich aufzupumpen.
F

E
ntfernen Sie die Ventilkappe des Reifens
und bewahren Sie sie an einem sauberen
Or t auf.
F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus. F

S
tellen Sie sicher, dass der Schalter des
Kompressors auf der Position „ O“ steht.
F
R
ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F
S
chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F
S
chalten Sie die Zündung ein.
Nur der 12V-Anschluss vorne im Fahrzeug
dar f für den Anschluss des Kompressors
verwendet werden.
F

F
ahren Sie sofort etwa fünf Kilometer mit
reduzierter Geschwindigkeit (zwischen 20
und 60 km/h), um das Loch zu verschließen.
F

H
alten Sie an, um die Reparatur und den
Druck mithilfe des Reifenpannensets zu
kontrollieren . F
S
chrauben Sie den Schlauch auf das Ventil
und ziehen Sie fest an.
Der Reifendruck ist auf diesem Aufkleber
angegeben.
Bei Pannen und Störungen

197
F Schalten Sie den Kompressor ein, indem Sie den Schalter auf die Position „ I“ stellen
und passen Sie den Druck entsprechend
den Angaben auf dem Reifendruckaufkleber
des Fahrzeugs an. Zum Luftauslassen:
drücken Sie auf den schwarzen Knopf auf
dem Schlauch des Kompressors, der sich
auf Höhe des Ventilanschlusses befindet.
Sollten Sie nach 7 Minuten den Reifendruck
v on 2 Bar nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt, um
Ihre Reifenpanne beheben zu lassen.
F Ist der gewünschte Reifendruck erreicht, stellen Sie den Schalter auf die Position „ O“.
F

E
ntfernen Sie das Pannenset und verstauen Sie es.
Fahren Sie nicht mehr als 200 km mit dem reparierten
R eifen; wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt, um den Reifen wechseln zu lassen.
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachung finden Sie in
der entsprechenden Rubrik.
Reifenpannenset
Scannen Sie den QR- Code auf Seite 3
e in, um die Demonstrationsvideos
aufzurufen.
Dieses Komplettset besteht aus einem
Kompressor und einer Druckflasche mit
Dichtmittel.
Damit können Sie einen Reifen provisorisch
reparieren .
So können Sie zur nächstgelegenen
Fachwerkstatt fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten.
Mit dem Kompressor können Sie den
Reifendruck kontrollieren und anpassen.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für die
notwendige Dauer der Reparatur des
beschädigten Reifens. Für weitere Informationen zum
Werkzeugsatz
siehe entsprechende
Rubrik.
Zusammensetzung des Pannensets
A. Hebel zum Einstellen der Position
„Reparatur“ oder „Luft“
B. Ein-I/Ausschalter O
C. Knopf zum Luftablassen
D. Manometer (in Bar und p.s.i.)
8
Bei Pannen und Störungen

198

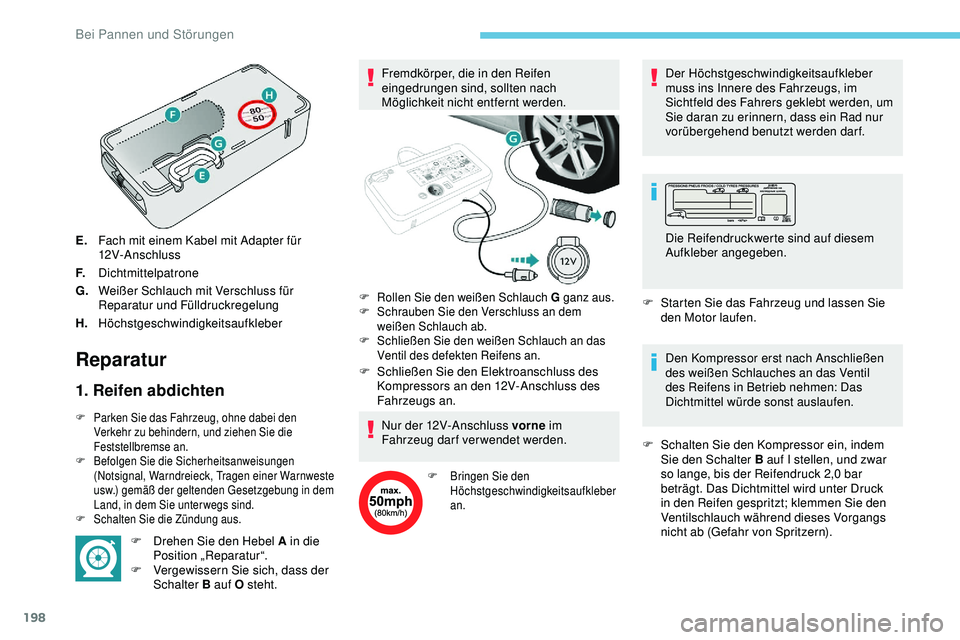

E.Fach mit einem Kabel mit Adapter für
12V-Anschluss
F. Dichtmittelpatrone
G. Weißer Schlauch mit Verschluss für
Reparatur und Fülldruckregelung
H. Höchstgeschwindigkeitsaufkleber
Reparatur
1. Reifen abdichten
F Parken Sie das Fahrzeug, ohne dabei den
Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
F

B
efolgen Sie die Sicherheitsanweisungen
(Notsignal, Warndreieck, Tragen einer Warnweste
usw.) gemäß der geltenden Gesetzgebung in dem
Land, in dem Sie unter wegs sind.
F

S
chalten Sie die Zündung aus.
F Drehen Sie den Hebel A in die Position „Reparatur“.
F

V
ergewissern Sie sich, dass der
Schalter B auf O steht. Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.
F
S
chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
Nur der 12V-Anschluss vorne im
Fahrzeug darf verwendet werden.
F Bringen Sie den Höchstgeschwindigkeitsaufkleber
an.
Der Höchstgeschwindigkeitsaufkleber
muss ins Innere des Fahrzeugs, im
Sichtfeld des Fahrers geklebt werden, um
Sie daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
F

S
tarten Sie das Fahrzeug und lassen Sie
den Motor laufen.
Den Kompressor erst nach Anschließen
des weißen Schlauches an das Ventil
des Reifens in Betrieb nehmen: Das
Dichtmittel würde sonst auslaufen.
F

S
chalten Sie den Kompressor ein, indem
Sie den Schalter B auf I stellen, und zwar
so lange, bis der Reifendruck 2,0 bar
beträgt. Das Dichtmittel wird unter Druck
in den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Gefahr von Spritzern).
F Rollen Sie den weißen Schlauch G ganz aus.
F S chrauben Sie den Verschluss an dem
weißen Schlauch ab.
F

S
chließen Sie den weißen Schlauch an das
Ventil des defekten Reifens an.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.
Bei Pannen und Störungen
