Peugeot 308 2018 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2018, Model line: 308, Model: Peugeot 308 2018Pages: 324, PDF Size: 11.06 MB

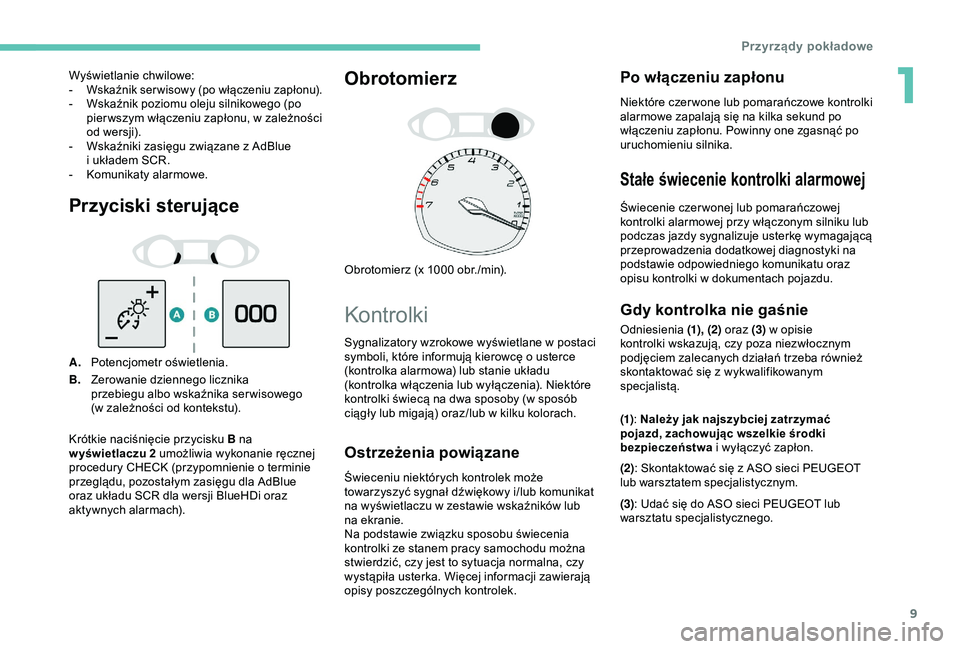

Page 11 of 324
9
Przyciski sterujące
A.Potencjometr oświetlenia.
B. Zerowanie dziennego licznika
przebiegu albo wskaźnika ser wisowego
(w
zależności od kontekstu).
Obrotomierz
Obrotomierz (x 1000 obr./min).
Kontrolki
Ostrzeżenia powiązane
Świeceniu niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i/lub komunikat
na wyświetlaczu w zestawie wskaźników lub
na ekranie.
Na podstawie związku sposobu świecenia
kontrolki ze stanem pracy samochodu można
stwierdzić, czy jest to sytuacja normalna, czy
wystąpiła usterka. Więcej informacji zawierają
opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czer wone lub pomarańczowe kontrolki
alarmowe zapalają się na kilka sekund po
włączeniu zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Stałe świecenie kontrolki alarmowej
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w
dokumentach pojazdu.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie
kontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z
wykwalifikowanym
specjalistą.
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon.
(2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Wyświetlanie chwilowe:
-
Wskaźnik ser wisowy (po włączeniu zapłonu).- Wskaźnik poziomu oleju silnikowego (po
pier wszym włączeniu zapłonu, w zależności
od wersji).
-
W
skaźniki zasięgu związane z AdBlue
i
układem SCR.
-
K
omunikaty alarmowe.
Krótkie naciśnięcie przycisku B na
w yświetlaczu 2 umożliwia wykonanie ręcznej
procedury CHECK (przypomnienie o
terminie
przeglądu, pozostałym zasięgu dla AdBlue
oraz układu SCR dla wersji BlueHDi oraz
aktywnych alarmach). Sygnalizatory wzrokowe wyświetlane w
postaci
symboli, które informują kierowcę o
usterce
(kontrolka alarmowa) lub stanie układu
(kontrolka włączenia lub wyłączenia). Niektóre
kontrolki świecą na dwa sposoby (w
sposób
ciągły lub migają) oraz/lub w
kilku kolorach.
1
Przyrządy pokładowe

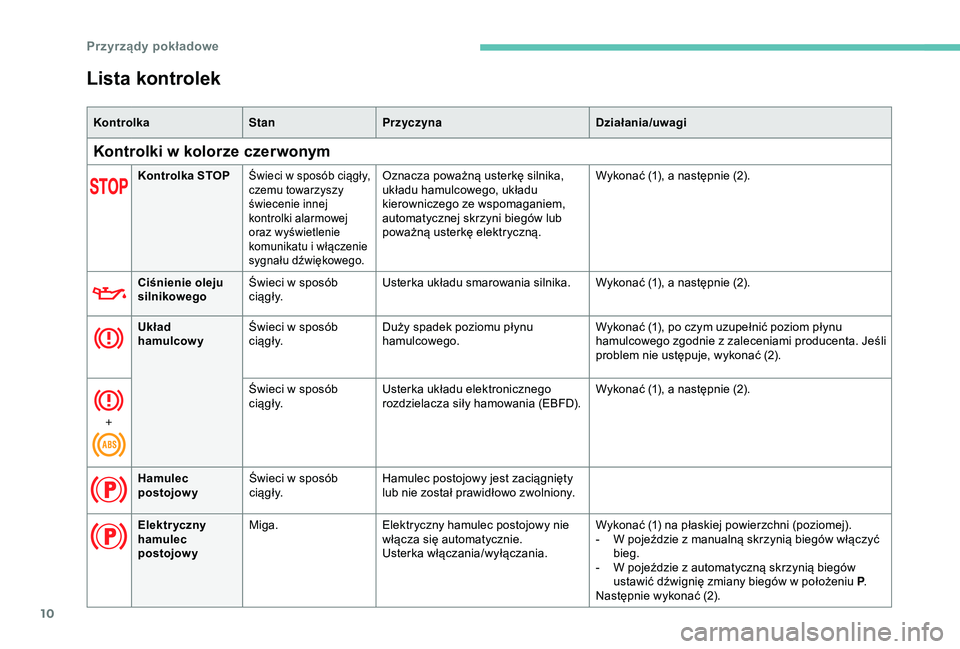

Page 12 of 324
10
Lista kontrolek
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki w kolorze czerwonym
Kontrolka STOPŚwieci w sposób ciągły,
c zemu towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i
włączenie
sygnału dźwiękowego.Oznacza poważną usterkę silnika,
układu hamulcowego, układu
kierowniczego ze wspomaganiem,
automatycznej skrzyni biegów lub
poważną usterkę elektryczną. Wykonać (1), a
następnie (2).
Ciśnienie oleju
silnikowego Świeci w
sposób
c i ą g ł y. Usterka układu smarowania silnika.
Wykonać (1), a
następnie (2).
Układ
hamulcowy Świeci w
sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego. Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z
zaleceniami producenta. Jeśli
problem nie ustępuje, wykonać (2).
+ Świeci w
sposób
c i ą g ł y. Usterka układu elektronicznego
rozdzielacza siły hamowania (EBFD). Wykonać (1), a
następnie (2).
Hamulec
postojowy Świeci w
sposób
c i ą g ł y. Hamulec postojowy jest zaciągnięty
lub nie został prawidłowo zwolniony.
Elektryczny
hamulec
postojowy Miga.
Elektryczny hamulec postojowy nie
włącza się automatycznie.
Usterka włączania/wyłączania. Wykonać (1) na płaskiej powierzchni (poziomej).
-
W p
ojeździe z manualną skrzynią biegów włączyć
bieg.
-
W p
ojeździe z automatyczną skrzynią biegów
ustawić dźwignię zmiany biegów w
położeniu P.
Następnie wykonać (2).
Przyrządy pokładowe

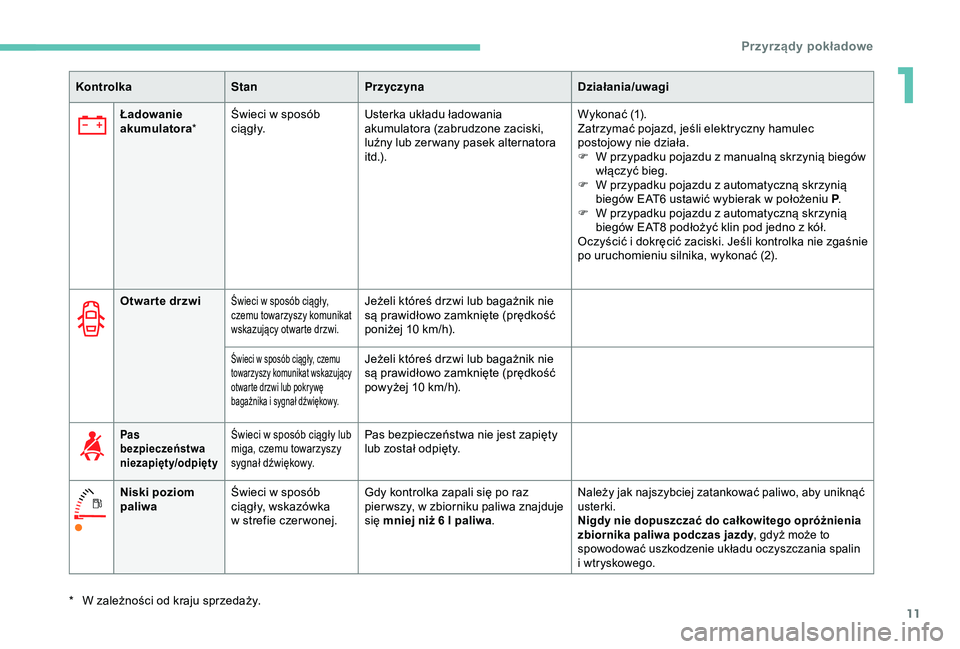

Page 13 of 324
11
Ładowanie
akumulatora*Świeci w
sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone zaciski,
luźny lub zer wany pasek alternatora
i t d .) . Wykonać (1).
Zatrzymać pojazd, jeśli elektryczny hamulec
postojowy nie działa.
F
W p
rzypadku pojazdu z manualną skrzynią biegów
włączyć bieg.
F
W p
rzypadku pojazdu z automatyczną skrzynią
biegów EAT6 ustawić wybierak w
położeniu P.
F
W p
rzypadku pojazdu z automatyczną skrzynią
biegów EAT8 podłożyć klin pod jedno z
kół.
Oczyścić i
dokręcić zaciski. Jeśli kontrolka nie zgaśnie
po uruchomieniu silnika, wykonać (2).
*
W z
ależności od kraju sprzedaży.
Kontrolka
StanPrzyczyna Działania/uwagi
Otwar te drzwi
Świeci w sposób ciągły,
c zemu towarzyszy komunikat
wskazujący otwarte drzwi.Jeżeli któreś drzwi lub bagażnik nie
są prawidłowo zamknięte (prędkość
poniżej 10
km/h).
Świeci w sposób ciągły, czemu
t owarzyszy komunikat wskazujący
otwarte drzwi lub pokrywę
bagażnika i
sygnał dźwiękowy.Jeżeli któreś drzwi lub bagażnik nie
są prawidłowo zamknięte (prędkość
powyżej 10 km/h).
Pas
bezpieczeństwa
niezapięty/odpiętyŚwieci w sposób ciągły lub
m iga, czemu towarzyszy
sygnał dźwiękowy.Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Niski poziom
paliwa Świeci w
sposób
ciągły, wskazówka
w
strefie czer wonej. Gdy kontrolka zapali się po raz
pier wszy, w
zbiorniku paliwa znajduje
się mniej niż 6 l paliwa .
Należy jak najszybciej zatankować paliwo, aby uniknąć
usterki.
Nigdy nie dopuszczać do całkowitego opróżnienia
zbiornika paliwa podczas jazdy , gdyż może to
spowodować uszkodzenie układu oczyszczania spalin
i
wtryskowego.
1
Przyrządy pokładowe

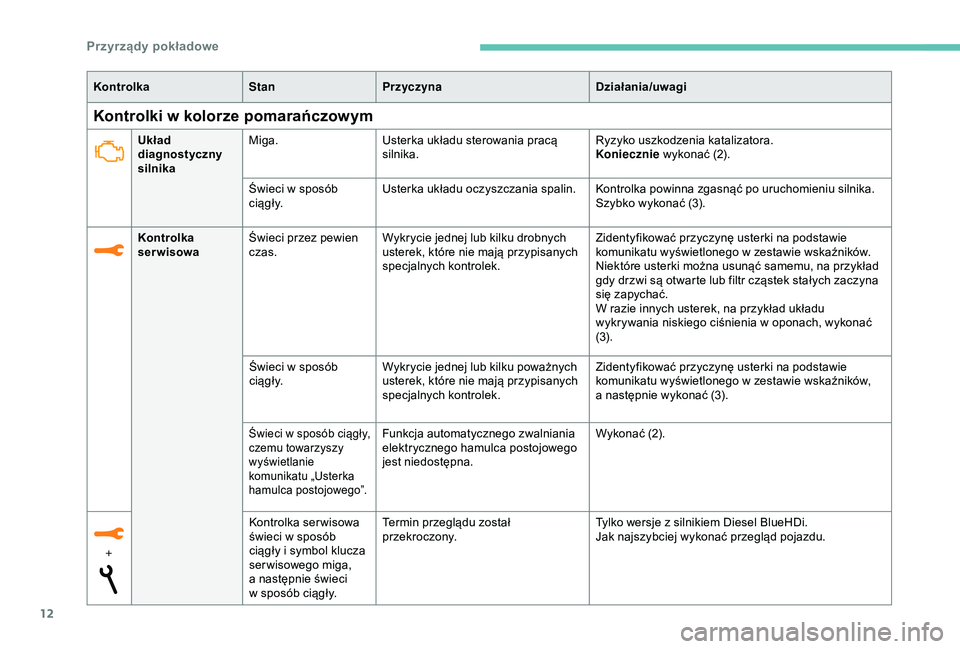

Page 14 of 324
12
Kontrolki w kolorze pomarańczowym
KontrolkaStanPrzyczyna Działania/uwagi
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika. Ryzyko uszkodzenia katalizatora.
Koniecznie
wykonać (2).
Świeci w
sposób
c i ą g ł y. Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Szybko wykonać (3).
Kontrolka
serwisowa Świeci przez pewien
czas. Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych
specjalnych kontrolek. Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w
zestawie wskaźników.
Niektóre usterki można usunąć samemu, na przykład
gdy drzwi są otwarte lub filtr cząstek stałych zaczyna
się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w
oponach, wykonać
(3).
Świeci w
sposób
c i ą g ł y. Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych
specjalnych kontrolek. Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w
zestawie wskaźników,
a
następnie wykonać (3).
+ Kontrolka ser wisowa
świeci w
sposób
ciągły i
symbol klucza
serwisowego miga,
a
następnie świeci
w
sposób ciągły.Termin przeglądu został
przekroczony.
Tylko wersje z
silnikiem Diesel BlueHDi.
Jak najszybciej wykonać przegląd pojazdu.
Świeci w sposób ciągły,
c zemu towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”.Funkcja automatycznego zwalniania
elektrycznego hamulca postojowego
jest niedostępna. Wykonać (2).
Przyrządy pokładowe

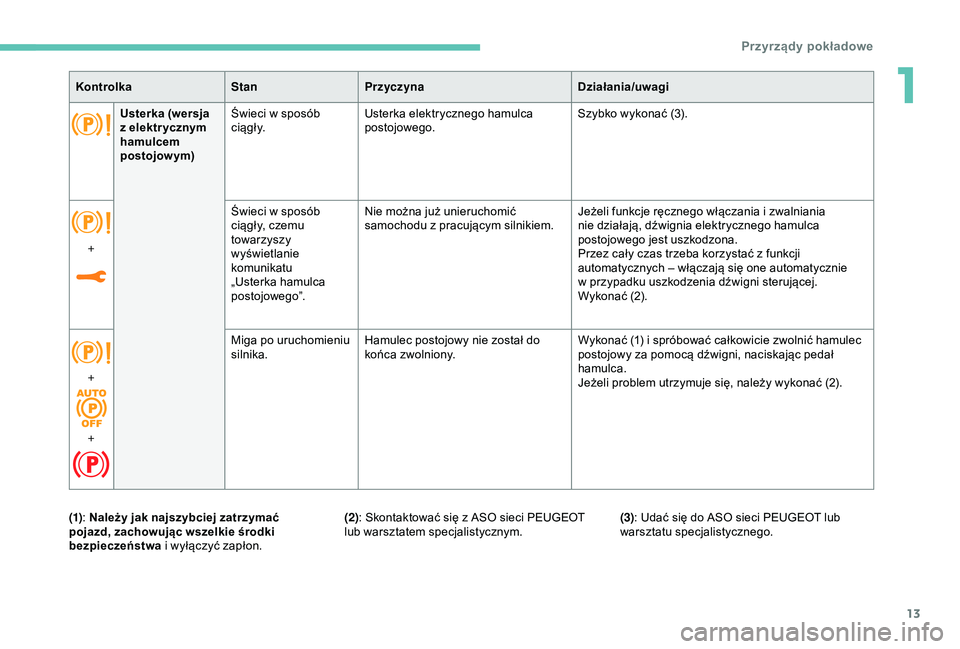

Page 15 of 324
13
KontrolkaStanPrzyczyna Działania/uwagi
Usterka (wersja
z
elektr ycznym
hamulcem
postojowym) Świeci w
sposób
c i ą g ł y. Usterka elektrycznego hamulca
postojowego. Szybko wykonać (3).
+ Świeci w
sposób
ciągły, czemu
towarzyszy
wyświetlanie
komunikatu
„Usterka hamulca
postojowego”. Nie można już unieruchomić
samochodu z
pracującym silnikiem.Jeżeli funkcje ręcznego włączania i
zwalniania
nie działają, dźwignia elektrycznego hamulca
postojowego jest uszkodzona.
Przez cały czas trzeba korzystać z
funkcji
automatycznych – włączają się one automatycznie
w
przypadku uszkodzenia dźwigni sterującej.
Wykonać (2).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon. (3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
(2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
+
+ Miga po uruchomieniu
silnika.
Hamulec postojowy nie został do
końca zwolniony. Wykonać (1) i
spróbować całkowicie zwolnić hamulec
postojowy za pomocą dźwigni, naciskając pedał
hamulca.
Jeżeli problem utrzymuje się, należy wykonać (2).
1
Przyrządy pokładowe

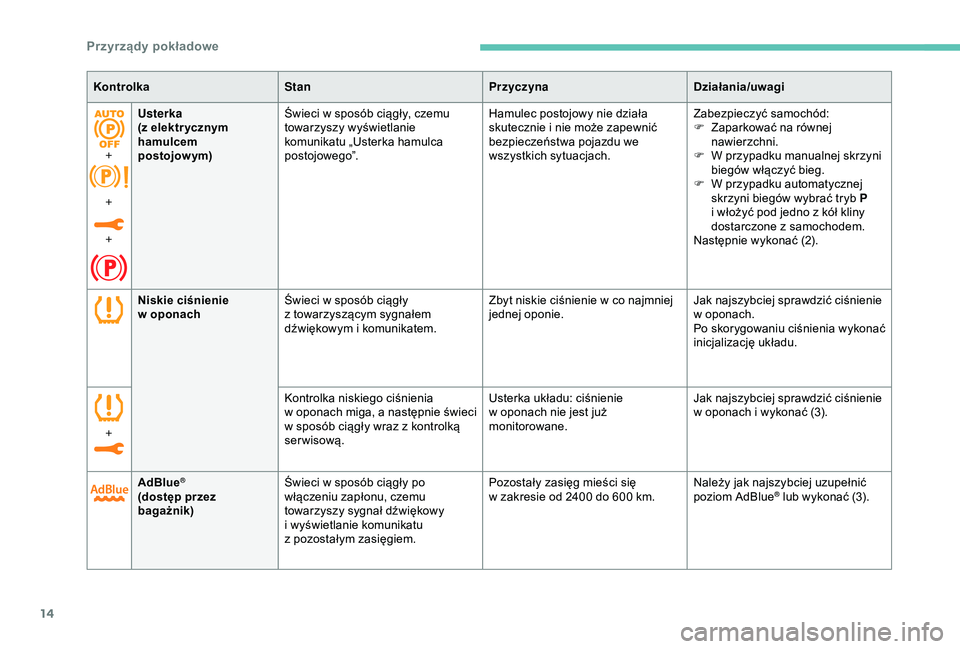

Page 16 of 324
14
Niskie ciśnienie
w oponach Świeci w
sposób ciągły
z towarzyszącym sygnałem
dźwiękowym i
komunikatem.Zbyt niskie ciśnienie w
co najmniej
jednej oponie. Jak najszybciej sprawdzić ciśnienie
w
oponach.
Po skorygowaniu ciśnienia wykonać
inicjalizację układu.
+ Kontrolka niskiego ciśnienia
w
oponach miga, a następnie świeci
w
sposób ciągły wraz z kontrolką
serwisową. Usterka układu: ciśnienie
w
oponach nie jest już
monitorowane. Jak najszybciej sprawdzić ciśnienie
w
oponach i wykonać (3).
AdBlue
®
(dostęp przez
bagażnik) Świeci w
sposób ciągły po
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy
i
wyświetlanie komunikatu
z
pozostałym zasięgiem. Pozostały zasięg mieści się
w
zakresie od 2400 do 600 km.Należy jak najszybciej uzupełnić
poziom AdBlue® lub wykonać (3).
Kontrolka
Stan PrzyczynaDziałania/uwagi
+
+
+ Usterka
(z elektr ycznym
hamulcem
postojowym)
Świeci w
sposób ciągły, czemu
towarzyszy wyświetlanie
komunikatu „Usterka hamulca
postojowego”. Hamulec postojowy nie działa
skutecznie i
nie może zapewnić
bezpieczeństwa pojazdu we
wszystkich sytuacjach. Zabezpieczyć samochód:
F
Z
aparkować na równej
nawierzchni.
F
W p
rzypadku manualnej skrzyni
biegów włączyć bieg.
F
W p
rzypadku automatycznej
skrzyni biegów wybrać tryb P
i
włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać (2).
Przyrządy pokładowe

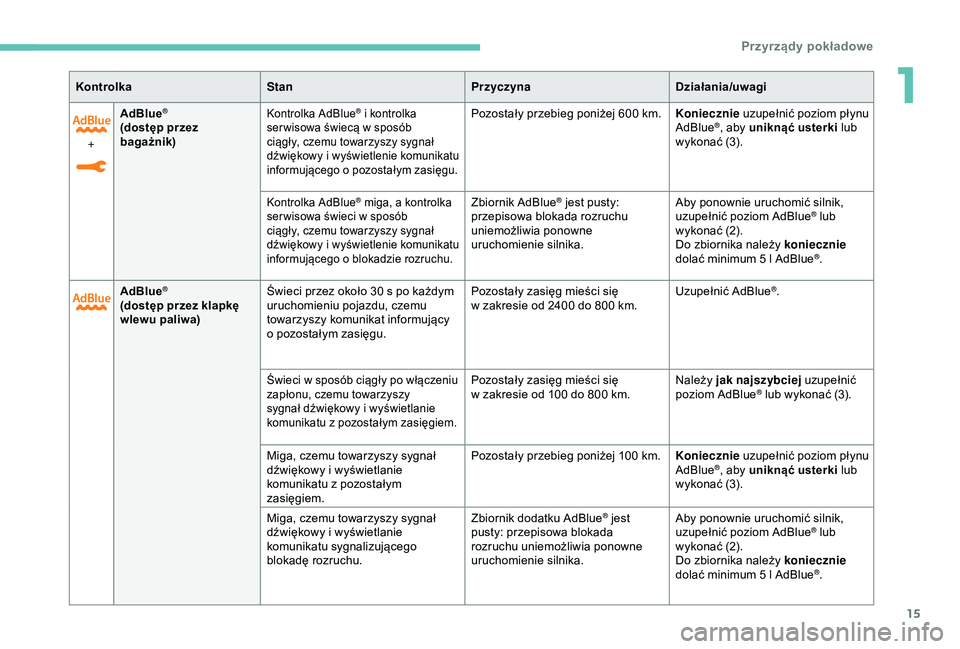

Page 17 of 324
15
+AdBlue
®
(dostęp przez
bagażnik)Kontrolka AdBlue® i kontrolka
s
er wisowa świecą w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i
wyświetlenie komunikatu
informującego o
pozostałym zasięgu.Pozostały przebieg poniżej 600 km. K oniecznie uzupełnić poziom płynu
AdBlue®, aby uniknąć usterki lub
wykonać (3).
Kontrolka AdBlue® miga, a kontrolka
s
er wisowa świeci w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i
wyświetlenie komunikatu
informującego o
blokadzie rozruchu.Zbiornik AdBlue® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne
uruchomienie silnika. Aby ponownie uruchomić silnik,
uzupełnić poziom AdBlue® lub
wykonać (2).
Do zbiornika należy koniecznie
dolać minimum 5 l AdBlue
®.
AdBlue
®
(dostęp przez klapkę
wlewu paliwa) Świeci przez około 30 s po każdym
uruchomieniu pojazdu, czemu
towarzyszy komunikat informujący
o
pozostałym zasięgu. Pozostały zasięg mieści się
w
zakresie od 2400 do 800 km.Uzupełnić AdBlue
®.
Świeci w sposób ciągły po włączeniu
z apłonu, czemu towarzyszy
sygnał dźwiękowy i
wyświetlanie
komunikatu z
pozostałym zasięgiem.Pozostały zasięg mieści się
w zakresie od 100 do 800 km.Należy jak najszybciej
uzupełnić
poziom AdBlue® lub wykonać (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu z
pozostałym
zasięgiem. Pozostały przebieg poniżej 100
km. Koniecznie uzupełnić poziom płynu
AdBlue
®, aby uniknąć usterki lub
wykonać (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu sygnalizującego
blokadę rozruchu. Zbiornik dodatku AdBlue
® jest
pusty: przepisowa blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika. Aby ponownie uruchomić silnik,
uzupełnić poziom AdBlue® lub
wykonać (2).
Do zbiornika należy koniecznie
dolać minimum 5 l AdBlue
®.
Kontrolka
Stan PrzyczynaDziałania/uwagi
1
Przyrządy pokładowe
Page 18 of 324
16

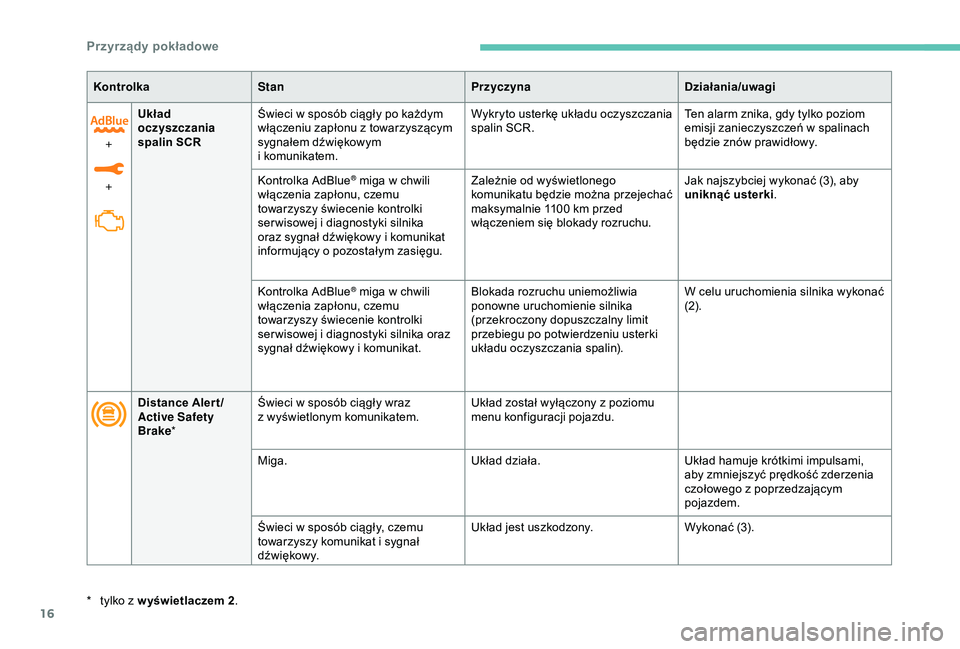

KontrolkaStan PrzyczynaDziałania/uwagi
+
+ Układ
oczyszczania
spalin SCR
Świeci w
sposób ciągły po każdym
włączeniu zapłonu z
towarzyszącym
sygnałem dźwiękowym
i
k
omunikatem. Wykryto usterkę układu oczyszczania
spalin SCR.
Ten alarm znika, gdy tylko poziom
emisji zanieczyszczeń w
spalinach
będzie znów prawidłowy.
Kontrolka AdBlue
® miga w chwili
w
łączenia zapłonu, czemu
towarzyszy świecenie kontrolki
ser wisowej i
diagnostyki silnika
oraz sygnał dźwiękowy i
komunikat
informujący o
pozostałym zasięgu. Zależnie od wyświetlonego
komunikatu będzie można przejechać
maksymalnie 1100
km przed
włączeniem się blokady rozruchu. Jak najszybciej wykonać (3), aby
uniknąć usterki
.
Kontrolka AdBlue
® miga w chwili
w
łączenia zapłonu, czemu
towarzyszy świecenie kontrolki
ser wisowej i
diagnostyki silnika oraz
sygnał dźwiękowy i
komunikat. Blokada rozruchu uniemożliwia
ponowne uruchomienie silnika
(przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin). W celu uruchomienia silnika wykonać
(2).
Distance Aler t /
Active Safety
Brake * Świeci w
sposób ciągły wraz
z
wyświetlonym komunikatem. Układ został wyłączony z
poziomu
menu konfiguracji pojazdu.
*
t
ylko z
w yświetlaczem 2 .Miga.
Układ działa.Układ hamuje krótkimi impulsami,
aby zmniejszyć prędkość zderzenia
czołowego z
poprzedzającym
pojazdem.
Świeci w
sposób ciągły, czemu
towarzyszy komunikat i
sygnał
d ź w i ę kow y. Układ jest uszkodzony.
Wykonać (3).
Przyrządy pokładowe
Page 19 of 324
17

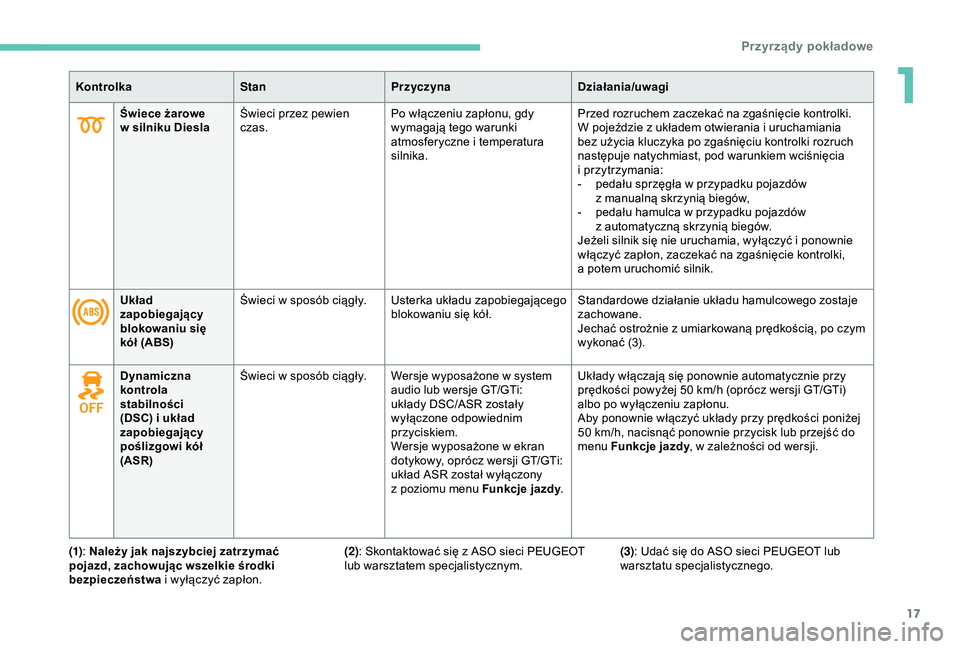

Świece żarowe
w silniku Diesla Świeci przez pewien
czas. Po włączeniu zapłonu, gdy
wymagają tego warunki
atmosferyczne i
temperatura
silnika. Przed rozruchem zaczekać na zgaśnięcie kontrolki.
W pojeździe z
układem otwierania i uruchamiania
bez użycia kluczyka po zgaśnięciu kontrolki rozruch
następuje natychmiast, pod warunkiem wciśnięcia
i
p
rzytrzymania:
-
p
edału sprzęgła w przypadku pojazdów
z
manualną skrzynią biegów,
-
p
edału hamulca w przypadku pojazdów
z
automatyczną skrzynią biegów.
Jeżeli silnik się nie uruchamia, wyłączyć i
ponownie
włączyć zapłon, zaczekać na zgaśnięcie kontrolki,
a
potem uruchomić silnik.
Kontrolka
StanPrzyczyna Działania/uwagi
Układ
zapobiegający
blokowaniu się
kół (ABS) Świeci w
sposób ciągły. Usterka układu zapobiegającego blokowaniu się kół. Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z
umiarkowaną prędkością, po czym
wykonać (3).
Dynamiczna
kontrola
stabilności
(DSC) i
układ
zapobiegający
poślizgowi kół
(ASR) Świeci w
sposób ciągły. Wersje wyposażone w system
audio lub wersje GT/GTi:
układy DSC/ASR zostały
wyłączone odpowiednim
przyciskiem.
Wersje wyposażone w
ekran
dotykowy, oprócz wersji GT/GTi:
układ ASR został wyłączony
z
poziomu menu Funkcje jazdy.Układy włączają się ponownie automatycznie przy
prędkości powyżej 50
km/h (oprócz wersji GT/GTi)
albo po wyłączeniu zapłonu.
Aby ponownie włączyć układy przy prędkości poniżej
50
km/h, nacisnąć ponownie przycisk lub przejść do
menu Funkcje jazdy , w
zależności od wersji.
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon. (3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
(2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
1
Przyrządy pokładowe
Page 20 of 324
18

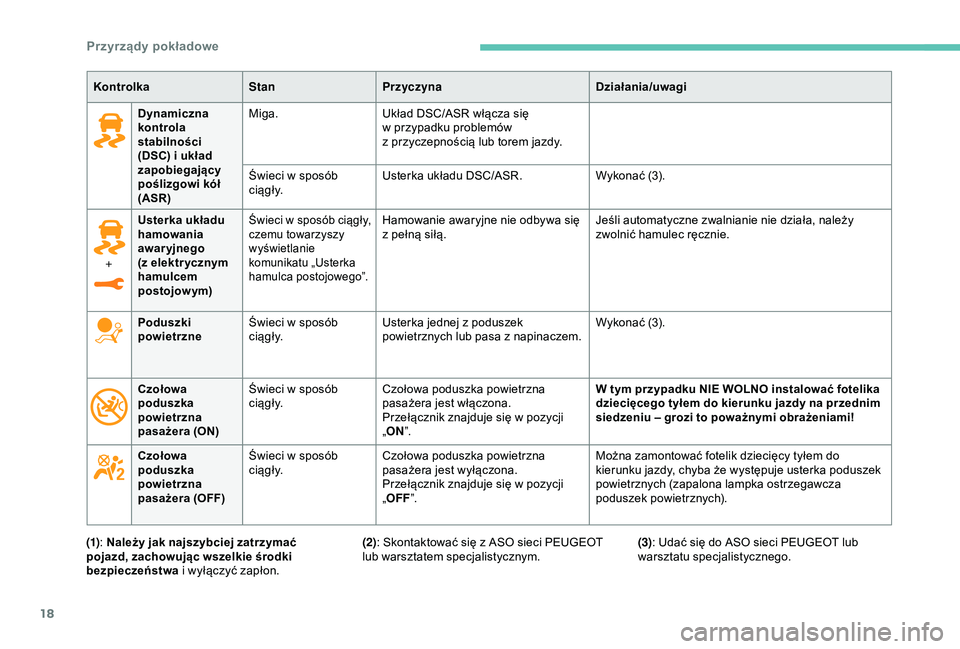

Dynamiczna
kontrola
stabilności
(DSC) i układ
zapobiegający
poślizgowi kół
(ASR) Miga.
Układ DSC/ASR włącza się
w
przypadku problemów
z
przyczepnością lub torem jazdy.
Świeci w
sposób
c i ą g ł y. Usterka układu DSC/ASR.
Wykonać (3).
Kontrolka
StanPrzyczyna Działania/uwagi
+ Usterka układu
hamowania
awaryjnego
(z elektr ycznym
hamulcem
postojowym)
Świeci w sposób ciągły,
c zemu towarzyszy
wyświetlanie
komunikatu „Usterka
hamulca postojowego”.Hamowanie awaryjne nie odbywa się
z pełną siłą. Jeśli automatyczne zwalnianie nie działa, należy
zwolnić hamulec ręcznie.
Poduszki
powietrzne Świeci w
sposób
c i ą g ł y. Usterka jednej z
poduszek
powietrznych lub pasa z
napinaczem.Wykonać (3).
Czołowa
poduszka
powietrzna
pasażera (ON) Świeci w
sposób
c i ą g ł y. Czołowa poduszka powietrzna
pasażera jest włączona.
Przełącznik znajduje się w
pozycji
„ ON ”. W tym przypadku NIE WOLNO instalować fotelika
dziecięcego tyłem do kierunku jazdy na przednim
siedzeniu – grozi to poważnymi obrażeniami!
Czołowa
poduszka
powietrzna
pasażera (OFF) Świeci w
sposób
c i ą g ł y. Czołowa poduszka powietrzna
pasażera jest wyłączona.
Przełącznik znajduje się w
pozycji
„ OFF ”. Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka poduszek
powietrznych (zapalona lampka ostrzegawcza
poduszek powietrznych).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon. (3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
(2): Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
Przyrządy pokładowe
