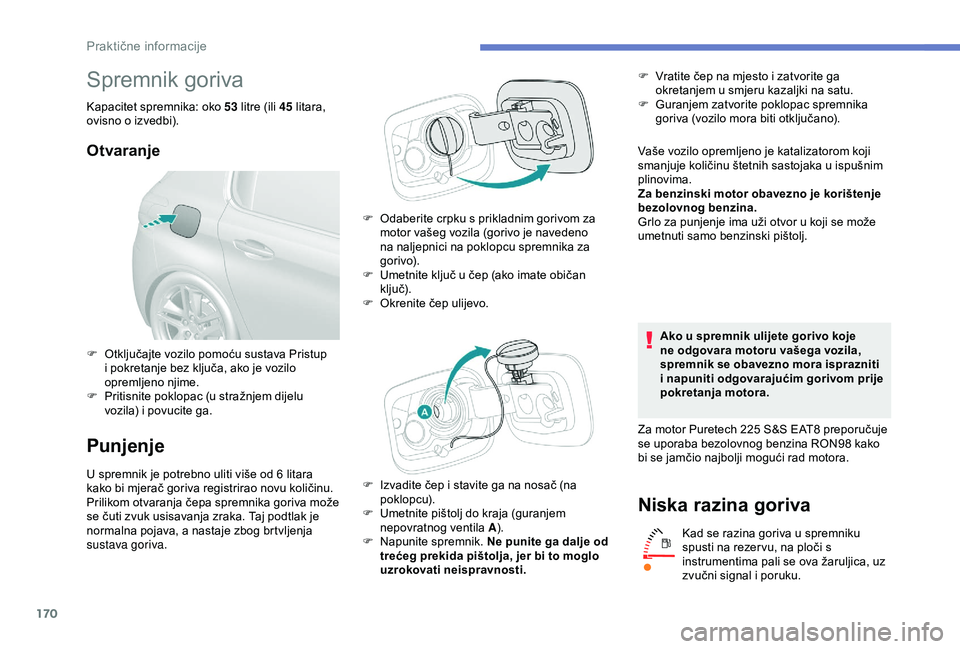

Spremnik goriva
Kapacitet spremnika: oko 53 litre (ili 45 litara,
ovisno o izvedbi).
Otvaranje
Punjenje
U spremnik je potrebno uliti više od 6 litara
k ako bi mjerač goriva registrirao novu količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk usisavanja zraka. Taj podtlak je
normalna pojava, a nastaje zbog brtvljenja
sustava goriva. F

O
daberite crpku s prikladnim gorivom za
motor vašeg vozila (gorivo je navedeno
na naljepnici na poklopcu spremnika za
gorivo).
F
U
metnite ključ u čep (ako imate običan
ključ).
F
O
krenite čep ulijevo.
Vaše vozilo opremljeno je katalizatorom koji
smanjuje količinu štetnih sastojaka u ispušnim
plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor u koji se može
umetnuti samo benzinski pištolj.
Ako u spremnik ulijete gorivo koje
ne odgovara motoru vašega vozila,
spremnik se obavezno mora isprazniti
i napuniti odgovarajućim gorivom prije
pokretanja motora.
Za motor Puretech 225 S&S EAT8 preporučuje
se uporaba bezolovnog benzina RON98 kako
bi se jamčio najbolji mogući rad motora.
Niska razina goriva
Kad se razina goriva u spremniku
spusti na rezer vu, na ploči s
instrumentima pali se ova žaruljica, uz
zvučni signal i poruku.
F

O

tključajte vozilo pomoću sustava Pristup
i pokretanje bez ključa, ako je vozilo
opremljeno njime.
F

P

ritisnite poklopac (u stražnjem dijelu
vozila) i povucite ga.
F

I

zvadite čep i stavite ga na nosač (na
poklopcu).
F

U

metnite pištolj do kraja (guranjem
nepovratnog ventila A ).
F
N
apunite spremnik. Ne punite ga dalje od
trećeg prekida pištolja, jer bi to moglo
uzrokovati neispravnosti. F

V

ratite čep na mjesto i zatvorite ga
okretanjem u smjeru kazaljki na satu.
F

G

uranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).
Praktične informacije

171

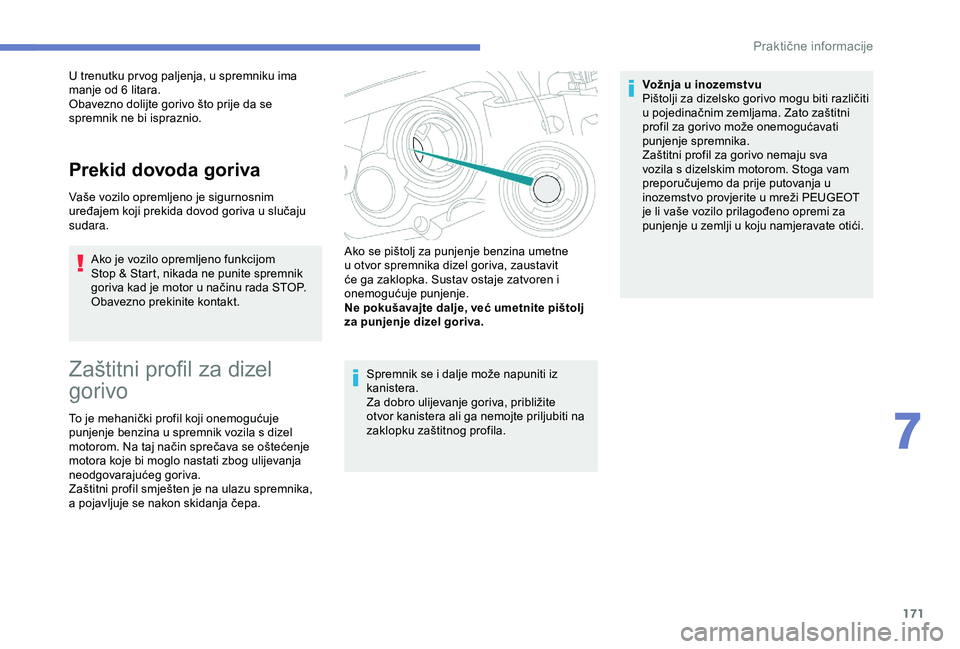

U trenutku pr vog paljenja, u spremniku ima
manje od 6 litara.
Obavezno dolijte gorivo što prije da se
spremnik ne bi ispraznio.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
Ako je vozilo opremljeno funkcijom
Stop & Start, nikada ne punite spremnik
goriva kad je motor u načinu rada STOP.
Obavezno prekinite kontakt.
Zaštitni profil za dizel
gorivo
To je mehanički profil koji onemogućuje
punjenje benzina u spremnik vozila s dizel
motorom. Na taj način sprečava se oštećenje
motora koje bi moglo nastati zbog ulijevanja
neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika,
a pojavljuje se nakon skidanja čepa. Spremnik se i dalje može napuniti iz
kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera ali ga nemojte priljubiti na
zaklopku zaštitnog profila.Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti različiti
u pojedinačnim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizelskim motorom. Stoga vam
preporučujemo da prije putovanja u
inozemstvo provjerite u mreži PEUGEOT
je li vaše vozilo prilagođeno opremi za
punjenje u zemlji u koju namjeravate otići.
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje, već umetnite pištolj
za punjenje dizel goriva.
7
Praktične informacije

172

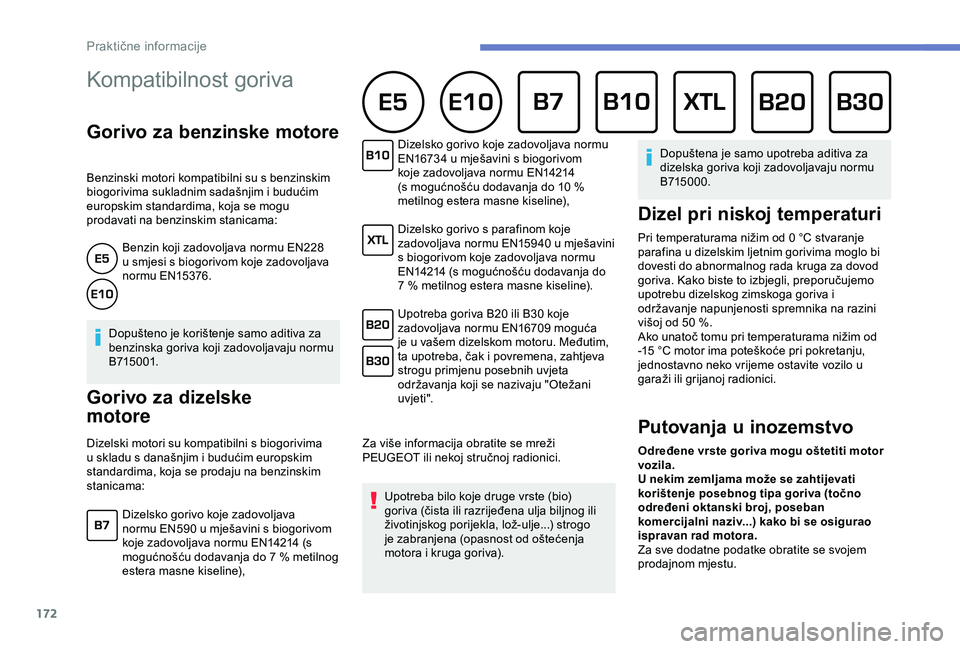

Kompatibilnost goriva
Gorivo za benzinske motore
Benzinski motori kompatibilni su s benzinskim
biogorivima sukladnim sadašnjim i budućim
europskim standardima, koja se mogu
prodavati na benzinskim stanicama:Benzin koji zadovoljava normu EN228
u smjesi s biogorivom koje zadovoljava
normu EN15376.
Dopušteno je korištenje samo aditiva za
benzinska goriva koji zadovoljavaju normu
B715 0 01.
Gorivo za dizelske
motore
Dizelski motori su kompatibilni s biogorivima
u skladu s današnjim i budućim europskim
standardima, koja se prodaju na benzinskim
stanicama: Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotreba bilo koje druge vrste (bio)
goriva (čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo
je zabranjena (opasnost od oštećenja
motora i kruga goriva). Dopuštena je samo upotreba aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
p arafina u dizelskim ljetnim gorivima moglo bi
dovesti do abnormalnog rada kruga za dovod
goriva. Kako biste to izbjegli, preporučujemo
upotrebu dizelskog zimskoga goriva i
održavanje napunjenosti spremnika na razini
višoj od 50
%.
Ako unatoč tomu pri temperaturama nižim od
-15
°C motor ima poteškoće pri pokretanju,
jednostavno neko vrijeme ostavite vozilo u
garaži ili grijanoj radionici.
Putovanja u inozemstvo
Određene vrste goriva mogu oštetiti motor
vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban
komercijalni naziv...) kako bi se osigurao
ispravan rad motora.
Za sve dodatne podatke obratite se svojem
prodajnom mjestu.
Dizelsko gorivo koje zadovoljava
normu EN590 u mješavini s biogorivom
koje zadovoljava normu EN14214 (s
mogućnošću dodavanja do 7

% metilnog
estera masne kiseline), Dizelsko gorivo koje zadovoljava normu
EN16734 u mješavini s biogorivom
koje zadovoljava normu EN14214
(s mogućnošću dodavanja do 10

%
metilnog estera masne kiseline),
Dizelsko gorivo s parafinom koje
zadovoljava normu EN15940 u mješavini
s biogorivom koje zadovoljava normu
EN14214 (s mogućnošću dodavanja do
7

% metilnog estera masne kiseline).
Upotreba goriva B20 ili B30 koje
zadovoljava normu EN16709

moguća
je u vašem dizelskom motoru. Međutim,
ta upotreba, čak i povremena, zahtjeva
strogu primjenu posebnih uvjeta
održavanja koji se nazivaju "Otežani
uvjet i ".
Praktične informacije

173

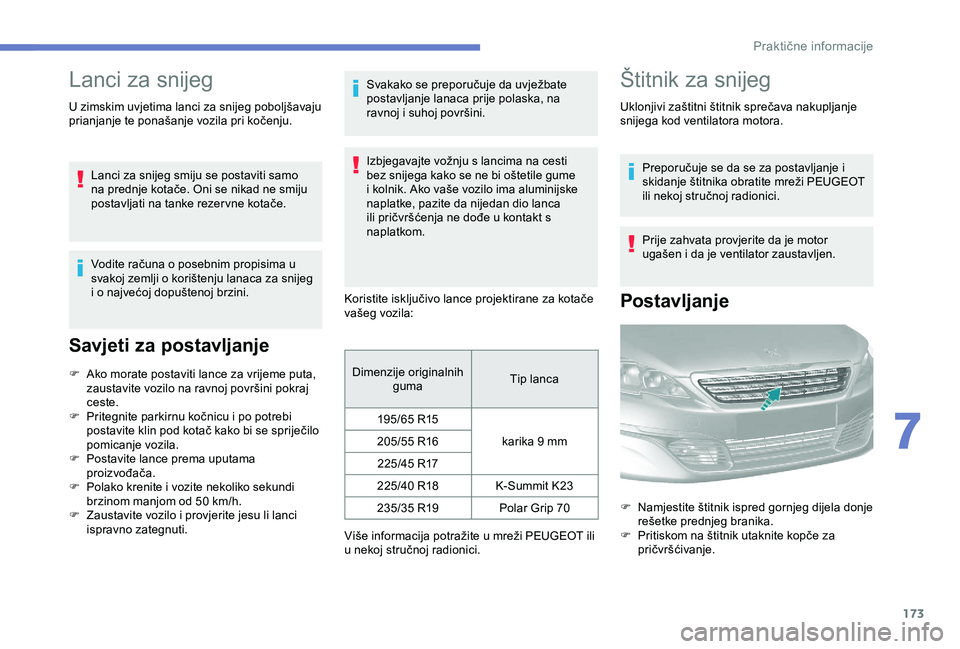

Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za snijeg
i o najvećoj dopuštenoj brzini.
Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite parkirnu kočnicu i po potrebi
postavite klin pod kotač kako bi se spriječilo
pomicanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite nekoliko sekundi
brzinom manjom od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno zategnuti. Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.
Izbjegavajte vožnju s lancima na cesti
bez snijega kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom.
Koristite isključivo lance projektirane za kotače
vašeg vozila: Dimenzije originalnih guma Tip lanca
195/65 R15 karika 9
mm
205/55 R16
225/45 R17
225/40 R18 K-Summit K23
235/35 R19 Polar Grip 70
Više informacija potražite u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Štitnik za snijeg
Uklonjivi zaštitni štitnik sprečava nakupljanje
snijega kod ventilatora motora.
Preporučuje se da se za postavljanje i
skidanje štitnika obratite mreži PEUGEOT
ili nekoj stručnoj radionici.
Prije zahvata provjerite da je motor
ugašen i da je ventilator zaustavljen.
Postavljanje
F Namjestite štitnik ispred gornjeg dijela donje rešetke prednjeg branika.
F

P
ritiskom na štitnik utaknite kopče za
pričvršćivanje.
7
Praktične informacije

174

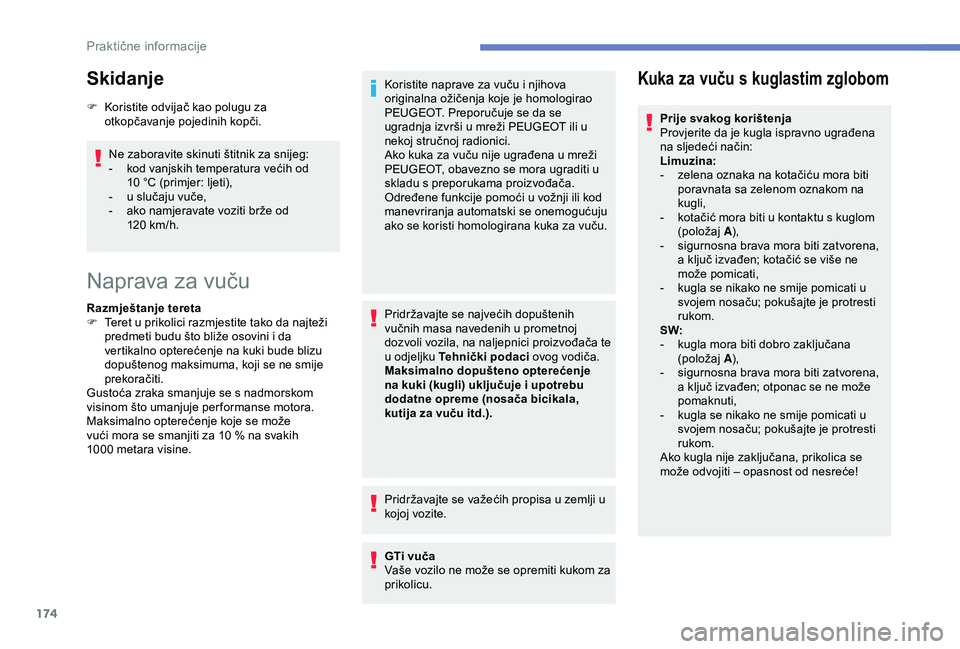

Skidanje
F Koristite odvijač kao polugu za otkopčavanje pojedinih kopči.
Ne zaboravite skinuti štitnik za snijeg:
-

k
od vanjskih temperatura većih od
10
°C (primjer: ljeti),
-

u s
lučaju vuče,
-

a
ko namjeravate voziti brže od
120
km/h.
Naprava za vuču
Razmještanje tereta
F T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da
vertikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom što umanjuje per formanse motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10
% na svakih
1000
metara visine. Koristite naprave za vuču i njihova
originalna ožičenja koje je homologirao
PEUGEOT. Preporučuje se da se
ugradnja izvrši u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Ako kuka za vuču nije ugrađena u mreži
PEUGEOT, obavezno se mora ugraditi u
skladu s preporukama proizvođača.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju
ako se koristi homologirana kuka za vuču.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te
u odjeljku
Tehnički podaci ovog vodiča.
Maksimalno dopušteno opterećenje
na kuki (kugli) uključuje i upotrebu
dodatne opreme (nosača bicikala,
kutija za vuču itd.).
Pridržavajte se važećih propisa u zemlji u
kojoj vozite.
GTi vuča
Vaše vozilo ne može se opremiti kukom za
prikolicu.
Kuka za vuču s kuglastim zglobom
Prije svakog korištenja
Provjerite da je kugla ispravno ugrađena
na sljedeći način:
Limuzina:
-

z
elena oznaka na kotačiću mora biti
poravnata sa zelenom oznakom na
kugli,
-

k
otačić mora biti u kontaktu s kuglom
(položaj A),
-

s
igurnosna brava mora biti zatvorena,
a ključ izvađen; kotačić se više ne
može pomicati,
-

k
ugla se nikako ne smije pomicati u
svojem nosaču; pokušajte je protresti
rukom.
SW:
-

k
ugla mora biti dobro zaključana
(položaj A),
-

s
igurnosna brava mora biti zatvorena,
a ključ izvađen; otponac se ne može
pomaknuti,
-

k
ugla se nikako ne smije pomicati u
svojem nosaču; pokušajte je protresti
rukom.
Ako kugla nije zaključana, prikolica se
može odvojiti – opasnost od nesreće!
Praktične informacije

175

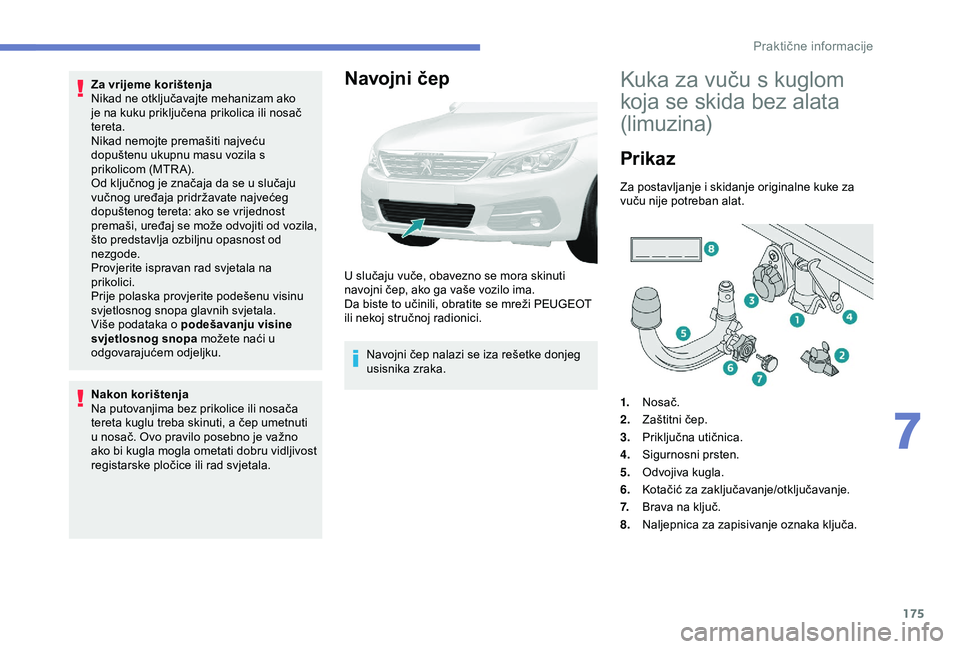

Za vrijeme korištenja
Nikad ne otključavajte mehanizam ako
je na kuku priključena prikolica ili nosač
tereta.
Nikad nemojte premašiti najveću
dopuštenu ukupnu masu vozila s
prikolicom (MTR A).
Od ključnog je značaja da se u slučaju
vučnog uređaja pridržavate najvećeg
dopuštenog tereta: ako se vrijednost
premaši, uređaj se može odvojiti od vozila,
što predstavlja ozbiljnu opasnost od
nezgode.
Provjerite ispravan rad svjetala na
prikolici.
Prije polaska provjerite podešenu visinu
svjetlosnog snopa glavnih svjetala.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u
odgovarajućem odjeljku.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta kuglu treba skinuti, a čep umetnuti
u nosač. Ovo pravilo posebno je važno
ako bi kugla mogla ometati dobru vidljivost
registarske pločice ili rad svjetala.Navojni čep
U slučaju vuče, obavezno se mora skinuti
navojni čep, ako ga vaše vozilo ima.
Da biste to učinili, obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.Navojni čep nalazi se iza rešetke donjeg
usisnika zraka.
Kuka za vuču s kuglom
koja se skida bez alata
(limuzina)
Prikaz
Za postavljanje i skidanje originalne kuke za
vuču nije potreban alat.
1.Nosač.
2. Zaštitni čep.
3. Priključna utičnica.
4. Sigurnosni prsten.
5. Odvojiva kugla.
6. Kotačić za zaključavanje/otključavanje.
7. Brava na ključ.
8. Naljepnica za zapisivanje oznaka ključa.
7
Praktične informacije

176
Prikolice s diodnim svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Kako biste saznali više o tehničkim
značajkama i osobito o vučnim masama
za svoje vozilo, pogledajte odgovarajući
odjeljak.
Savjete o potpuno sigurnoj vožnji s kukom
za vuču možete pronaći u odgovarajućem
odjeljku.
Ugradnja kugle
A. Zaključan položaj (zelene oznake
nasuprot jedna drugoj); kotačić je u
kontaktu s kuglom (bez razmaka).
B. Otključan položaj (cr vena oznaka
nasuprot zelenoj oznaci); kotačić više nije
u kontaktu s kuglom (razmak od otprilike
5
mm). F

I
spod stražnjeg branika izvadite zaštitni čep
2 nosača pričvršćenja 1 .
F

U
metnite kraj kugle 5 u nosač 1 i pritisnite
ga prema gore; zaključavanje će se izvršiti
automatski. F
K otačić 6 se okreće za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu;
nemojte držati ruku u blizini!
F

P
rovjerite da je mehanizam ispravno
zaključan (položaj A).
F

K
ljučem zaključajte bravu 7.
Praktične informacije

177

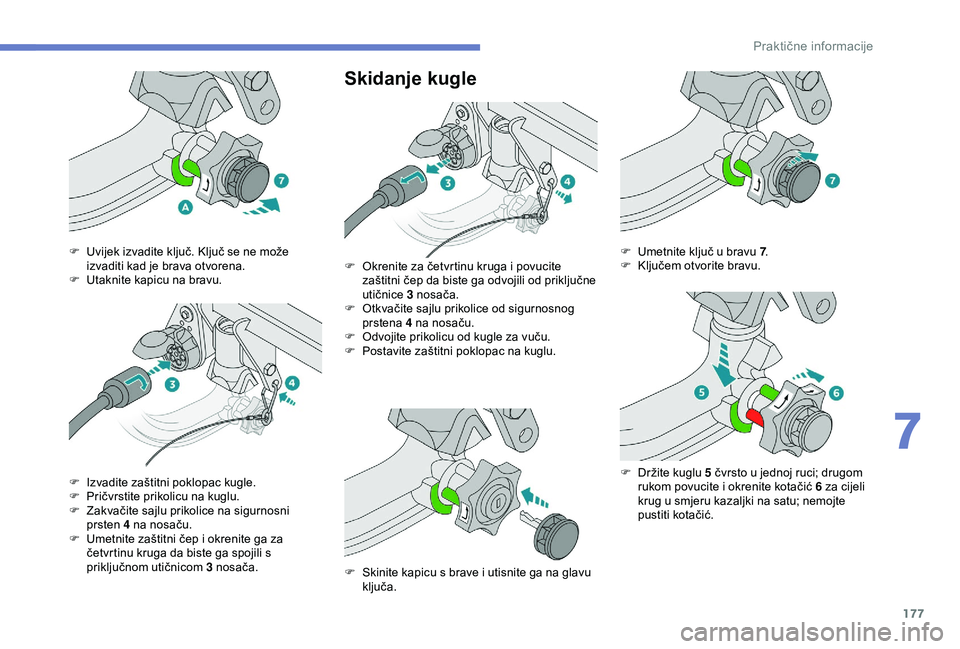

Skidanje kugle
F Uvijek izvadite ključ. Ključ se ne može izvaditi kad je brava otvorena.
F

U
taknite kapicu na bravu.
F

I
zvadite zaštitni poklopac kugle.
F

P
ričvrstite prikolicu na kuglu.
F

Z
akvačite sajlu prikolice na sigurnosni
prsten 4 na nosaču.
F

U
metnite zaštitni čep i okrenite ga za
četvrtinu kruga da biste ga spojili s
priključnom utičnicom 3 nosača. F
O krenite za četvrtinu kruga i povucite
zaštitni čep da biste ga odvojili od priključne
utičnice 3 nosača.
F

O
tkvačite sajlu prikolice od sigurnosnog
prstena 4 na nosaču.
F

O
dvojite prikolicu od kugle za vuču.
F

P
ostavite zaštitni poklopac na kuglu.
F

S
kinite kapicu s brave i utisnite ga na glavu
ključa. F
U metnite ključ u bravu 7
.
F K ljučem otvorite bravu.
F

D
ržite kuglu 5 čvrsto u jednoj ruci; drugom
rukom povucite i okrenite kotačić 6 za cijeli
krug u smjeru kazaljki na satu; nemojte
pustiti kotačić.
7
Praktične informacije

178

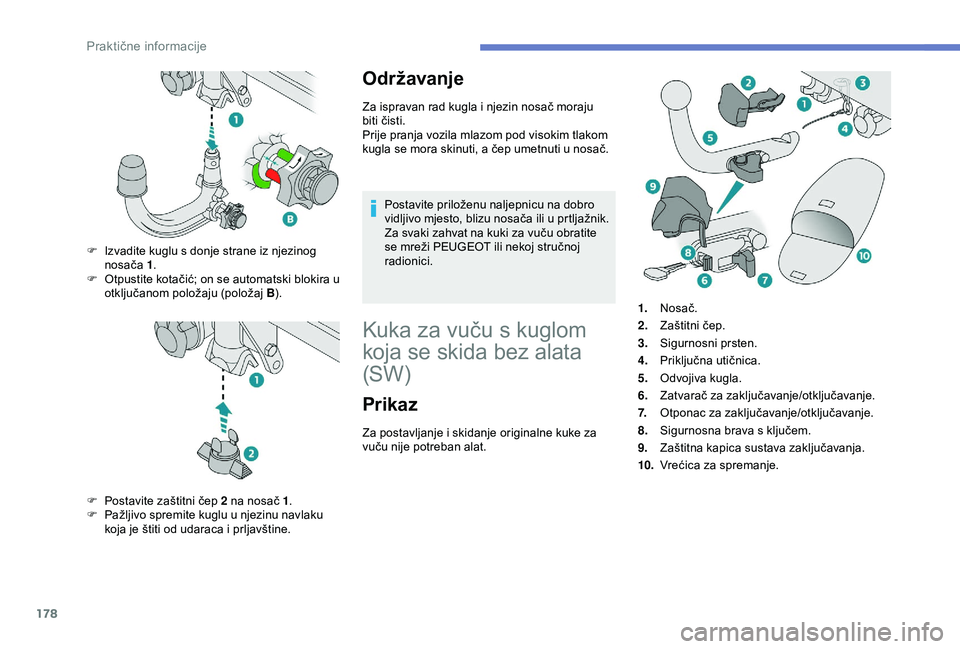

Održavanje
Za ispravan rad kugla i njezin nosač moraju
biti čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u prtljažnik.
Za svaki zahvat na kuki za vuču obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kuka za vuču s kuglom
koja se skida bez alata
(SW)
Prikaz
F Izvadite kuglu s donje strane iz njezinog nosača 1.
F

O
tpustite kotačić; on se automatski blokira u
otključanom položaju (položaj B).
F

P
ostavite zaštitni čep 2 na nosač 1 .
F

P
ažljivo spremite kuglu u njezinu navlaku
koja je štiti od udaraca i prljavštine. Za postavljanje i skidanje originalne kuke za
vuču nije potreban alat. 1.
Nosač.
2. Zaštitni čep.
3. Sigurnosni prsten.
4. Priključna utičnica.
5. Odvojiva kugla.
6. Zatvarač za zaključavanje/otključavanje.
7. Otponac za zaključavanje/otključavanje.
8. Sigurnosna brava s ključem.
9. Zaštitna kapica sustava zaključavanja.
10. Vrećica za spremanje.
Praktične informacije
