219

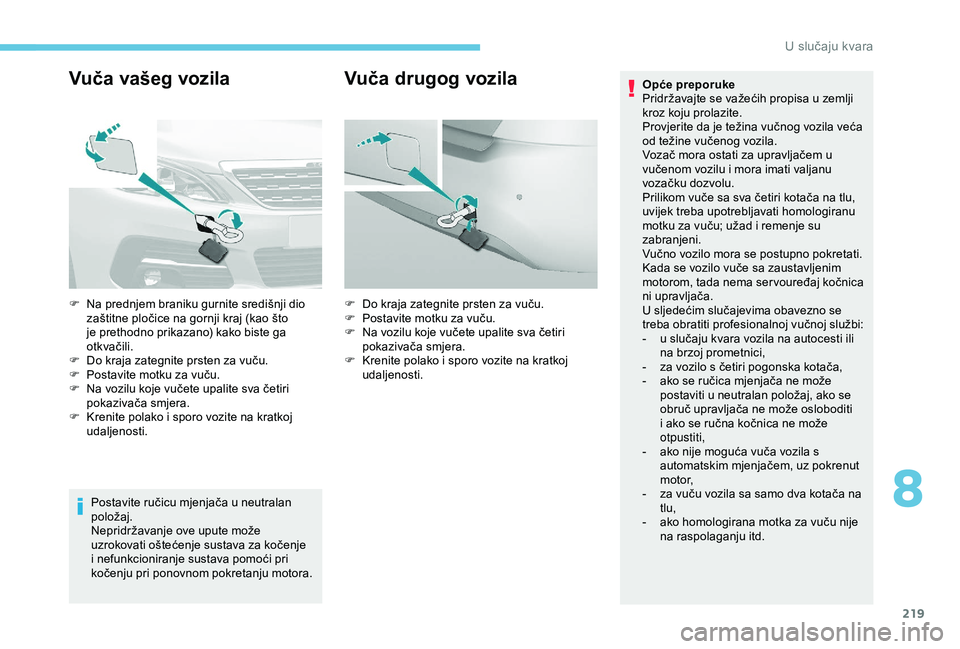

Vuča vašeg vozila
Postavite ručicu mjenjača u neutralan
položaj.
Nepridržavanje ove upute može
uzrokovati oštećenje sustava za kočenje
i nefunkcioniranje sustava pomoći pri
kočenju pri ponovnom pokretanju motora.
Vuča drugog vozilaOpće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća
od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati valjanu
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče sa zaustavljenim
motorom, tada nema ser vouređaj kočnica
ni upravljača.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-
u s
lučaju kvara vozila na autocesti ili
na brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi
i ako se ručna kočnica ne može
otpustiti,
-

a
ko nije moguća vuča vozila s
automatskim mjenjačem, uz pokrenut
motor,
-

z
a vuču vozila sa samo dva kotača na
tlu,
-

a
ko homologirana motka za vuču nije
na raspolaganju itd.
F

N

a prednjem braniku gurnite središnji dio
zaštitne pločice na gornji kraj (kao što
je prethodno prikazano) kako biste ga
otkvačili.
F

D

o kraja zategnite prsten za vuču.
F

P

ostavite motku za vuču.
F

N

a vozilu koje vučete upalite sva četiri
pokazivača smjera.
F

K

renite polako i sporo vozite na kratkoj
udaljenosti. F

D

o kraja zategnite prsten za vuču.
F

P

ostavite motku za vuču.
F

N

a vozilu koje vučete upalite sva četiri
pokazivača smjera.
F

K

renite polako i sporo vozite na kratkoj
udaljenosti.
8
U slučaju kvara

220

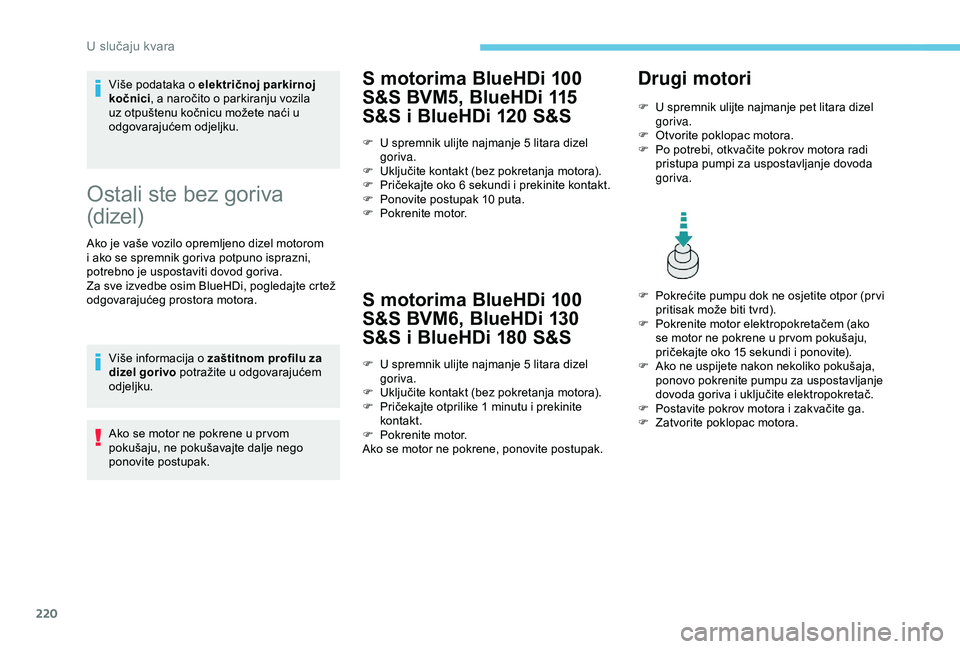

Više podataka o električnoj parkirnoj
kočnici, a naročito o parkiranju vozila
uz otpuštenu kočnicu možete naći u
odgovarajućem odjeljku.
Ostali ste bez goriva
(dizel)
Ako je vaše vozilo opremljeno dizel motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Za sve izvedbe osim BlueHDi, pogledajte crtež
odgovarajućeg prostora motora.
Više informacija o zaštitnom profilu za
dizel gorivo potražite u odgovarajućem
odjeljku.
Ako se motor ne pokrene u pr vom
pokušaju, ne pokušavajte dalje nego
ponovite postupak.
S motorima BlueHDi 100
S&S BVM5, BlueHDi 115
S&S i BlueHDi 120 S&S
S motorima BlueHDi 100
S&S BVM6, BlueHDi 130
S&S i BlueHDi 180 S&S
F U spremnik ulijte najmanje 5 litara dizel
goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte otprilike 1 minutu i prekinite
kontakt.
F

P
okrenite motor.
Ako se motor ne pokrene, ponovite postupak.
Drugi motori
F U spremnik ulijte najmanje pet litara dizel goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

P
okrećite pumpu dok ne osjetite otpor (pr vi
pritisak može biti tvrd).
F

P
okrenite motor elektropokretačem (ako
se motor ne pokrene u pr vom pokušaju,
pričekajte oko 15
sekundi i ponovite).
F

A
ko ne uspijete nakon nekoliko pokušaja,
ponovo pokrenite pumpu za uspostavljanje
dovoda goriva i uključite elektropokretač.
F

P
ostavite pokrov motora i zakvačite ga.
F

Z
atvorite poklopac motora.
F

U s

premnik ulijte najmanje 5

litara dizel
goriva.
F

U

ključite kontakt (bez pokretanja motora).
F

P

ričekajte oko 6

sekundi i prekinite kontakt.
F

P

onovite postupak 10 puta.
F

P

okrenite motor.
U slučaju kvara

221

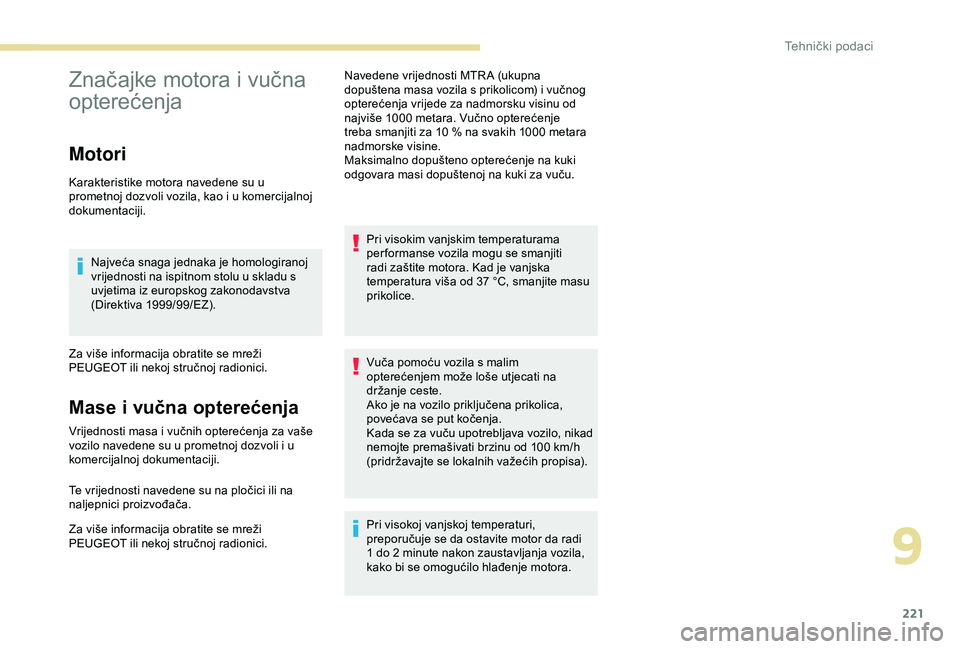

Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. Navedene vrijednosti MTR A (ukupna
dopuštena masa vozila s prikolicom) i vučnog
opterećenja vrijede za nadmorsku visinu od
najviše 1000
metara. Vučno opterećenje
treba smanjiti za 10 % na svakih 1000 metara
nadmorske visine.
Maksimalno dopušteno opterećenje na kuki
odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
per formanse vozila mogu se smanjiti
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se lokalnih važećih propisa).
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2
minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
9
Tehnički podaci

222

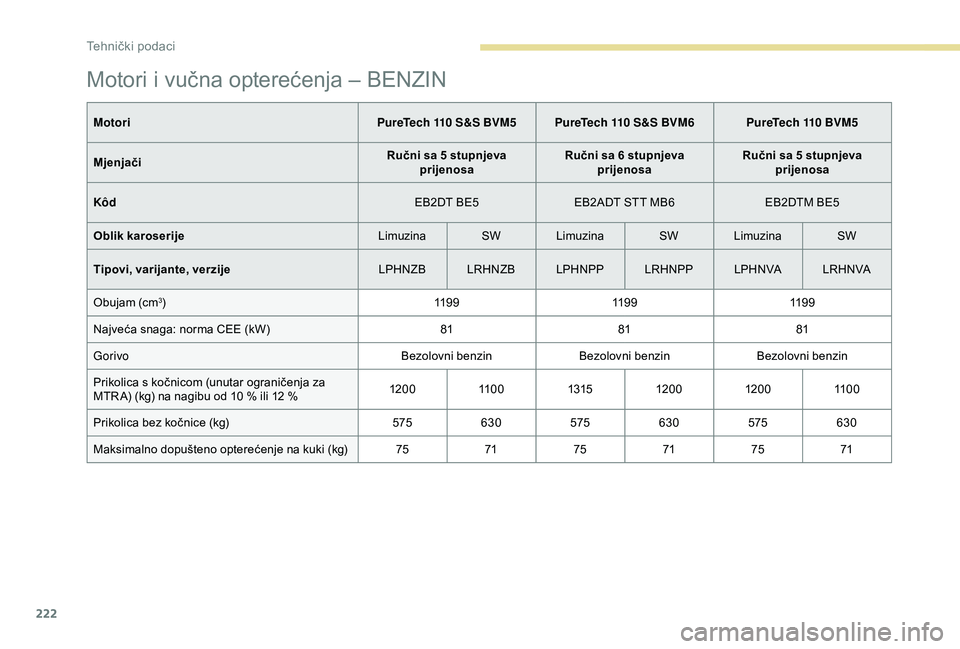

Motori i vučna opterećenja – BENZIN
MotoriPureTech 110 S&S BVM5 PureTech 110 S&S BVM6 PureTech 110 BVM5
Mjenjači Ručni sa 5 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Ručni sa 5 stupnjeva
prijenosa
Kôd EB2DT BE5EB2ADT STT MB6 EB2DTM BE5
Oblik karoserije LimuzinaSWLimuzina SWLimuzina SW
Tipovi, varijante, verzije LPHNZBLRHNZB LPHNPPLRHNPP LPH N VA LR H N VA
Obujam (cm
3) 11 9 911 9 911 9 9
Najveća snaga: norma CEE (kW) 818181
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Prikolica s kočnicom (unutar ograničenja za
MTR A) (kg) na nagibu od 10
% ili 12 %120 0
11 0 01315120 0 120 0 11 0 0
Prikolica bez kočnice (kg) 575630 575630 575630
Maksimalno dopušteno opterećenje na kuki (kg) 757175 7175 71
Tehnički podaci

223

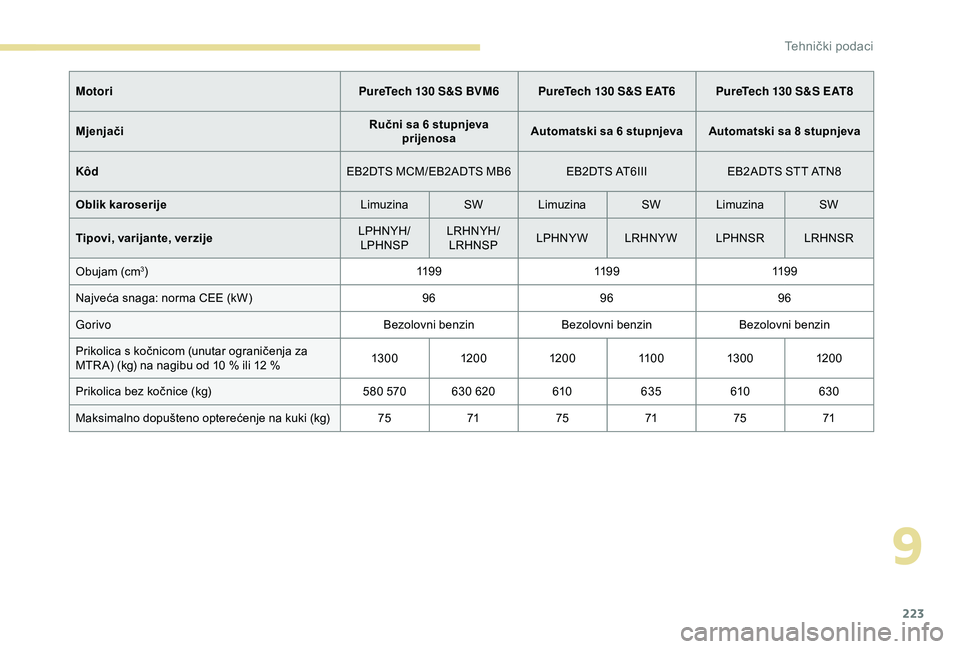

MotoriPureTech 130 S&S BVM6 PureTech 130 S&S EAT6 PureTech 130 S&S EAT8
Mjenjači Ručni sa 6 stupnjeva
prijenosa Automatski sa 6 stupnjeva Automatski sa 8 stupnjeva
Kôd EB2DTS MCM/EB2ADTS MB6 EB2DTS AT6III EB2ADTS STT ATN8
Oblik karoserije LimuzinaSWLimuzina SWLimuzina SW
Tipovi, varijante, verzije LPHNYH/
LPHNSP LRHNYH/
LRHNSP LPHNYW LRHNYW
LPHNSRLRHNSR
Obujam (cm
3) 11 9 911 9 911 9 9
Najveća snaga: norma CEE (kW) 969696
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Prikolica s kočnicom (unutar ograničenja za
MTR A) (kg) na nagibu od 10
% ili 12 %13 0 0
120 0120 0 11 0 013 0 0 120 0
Prikolica bez kočnice (kg) 580
570 630 620610 635 610630
Maksimalno dopušteno opterećenje na kuki (kg) 757175 7175 71
9
Tehnički podaci

224

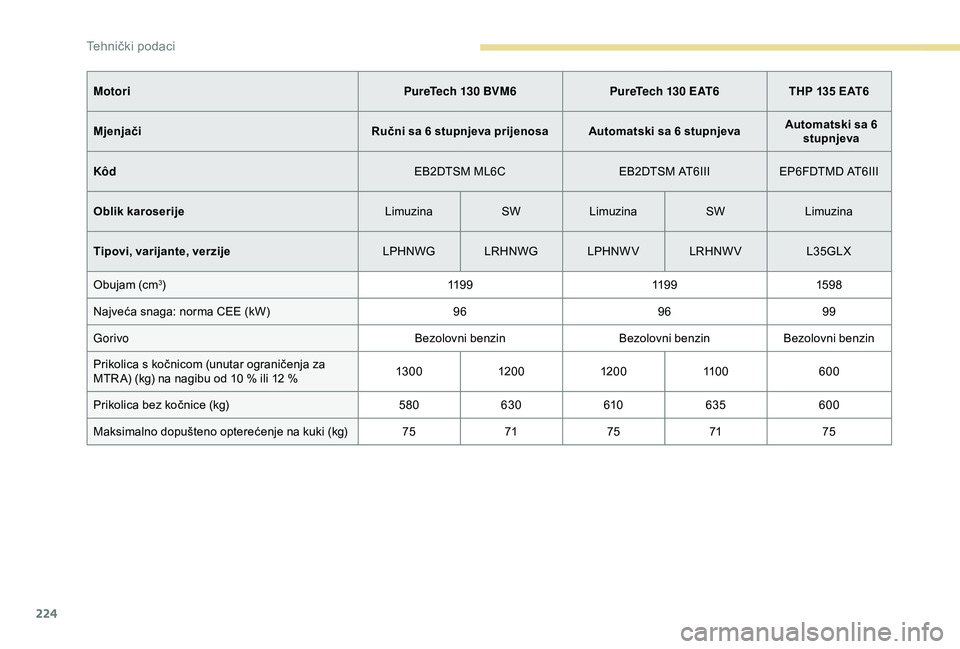

MotoriPureTech 130 BVM6PureTech 130 EAT6THP 135 EAT6
Mjenjači Ručni sa 6 stupnjeva prijenosa Automatski sa 6 stupnjeva Automatski sa 6
stupnjeva
Kôd EB2DTSM ML6CEB2DTSM AT6IIIEP6FDTMD AT6III
Oblik karoserije LimuzinaSWLimuzina SWLimuzina
Tipovi, varijante, verzije LPHNWG LRHNWGLPHNWVLRHNWV L35GLX
Obujam (cm
3) 11 9 911 9 9159 8
Najveća snaga: norma CEE (kW) 969699
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Prikolica s kočnicom (unutar ograničenja za
MTR A) (kg) na nagibu od 10
% ili 12 %13 0 0
120 0120 0 11 0 0 600
Prikolica bez kočnice (kg) 580630 610635 600
Maksimalno dopušteno opterećenje na kuki (kg) 757175 71 75
Tehnički podaci

225

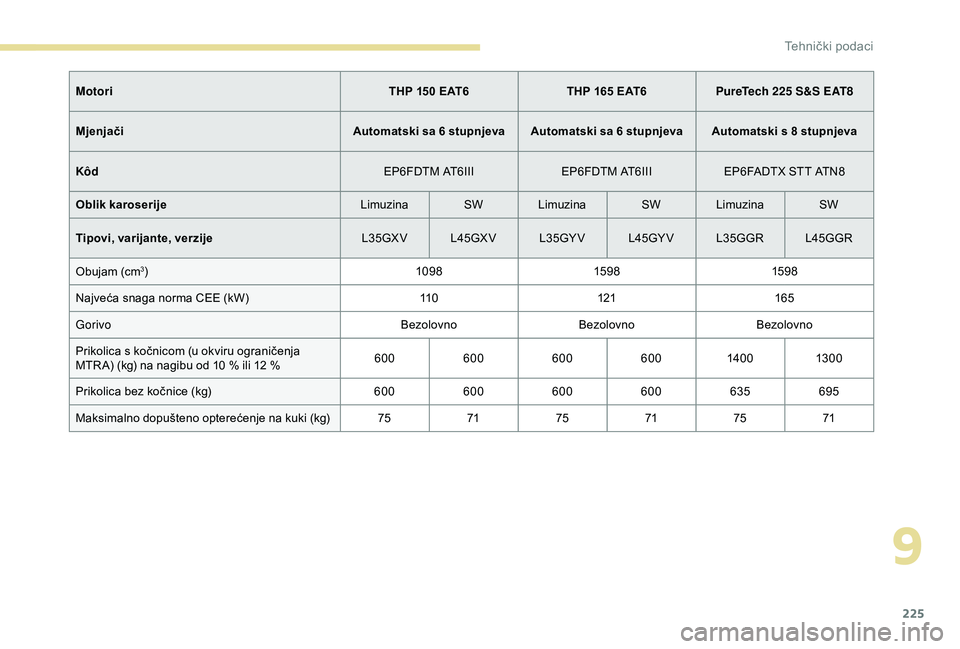

MotoriTHP 150 EAT6THP 165 EAT6PureTech 225 S&S EAT8
Mjenjači Automatski sa 6 stupnjeva Automatski sa 6 stupnjeva Automatski s 8 stupnjeva
Kôd EP6FDTM AT6IIIEP6FDTM AT6IIIEP6FADTX STT ATN8
Oblik karoserije LimuzinaSWLimuzina SWLimuzina SW
Tipovi, varijante, verzije L35GXV L45GXVL35GY V L45GY VL35GGRL45GGR
Obujam (cm
3) 1098159 8159 8
Najveća snaga norma CEE (kW) 11 0121165
Gorivo BezolovnoBezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja
MTR A) (kg) na nagibu od 10
% ili 12 %600
600600600140 0 13 0 0
Prikolica bez kočnice (kg) 600600600600 635695
Maksimalno dopušteno opterećenje na kuki (kg) 757175 7175 71
9
Tehnički podaci

226

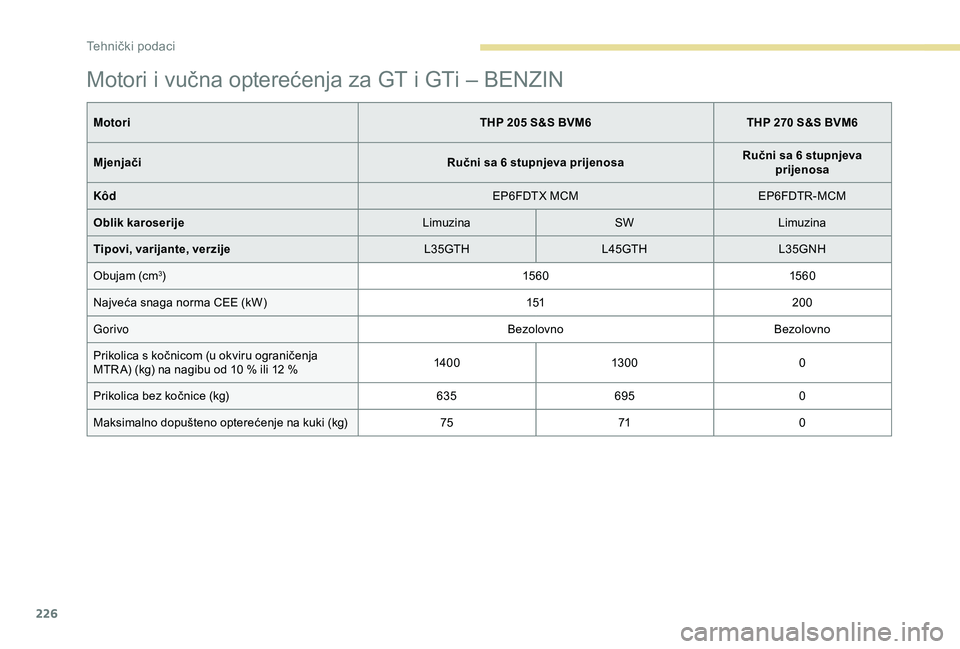

Motori i vučna opterećenja za GT i GTi – BENZIN
MotoriTHP 205 S&S BVM6THP 270 S&S BVM6
Mjenjači Ručni sa 6 stupnjeva prijenosaRučni sa 6 stupnjeva
prijenosa
Kôd EP6FDTX MCMEP6FDTR-MCM
Oblik karoserije LimuzinaSWLimuzina
Tipovi, varijante, verzije L35GTHL45GTHL35GNH
Obujam (cm
3) 15 6 015 6 0
Najveća snaga norma CEE (kW) 151200
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja
MTR A) (kg) na nagibu od 10
% ili 12 % 140 0
13 0 0 0
Prikolica bez kočnice (kg) 635695 0
Maksimalno dopušteno opterećenje na kuki (kg) 7571 0
Tehnički podaci

227

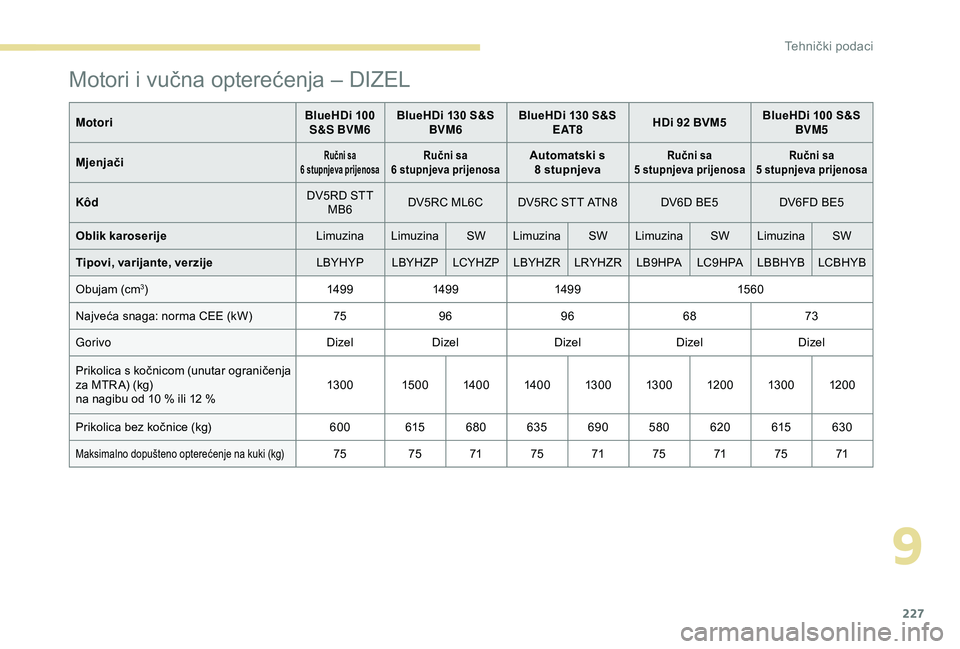

MotoriBlueHDi 100
S&S BVM6 BlueHDi 130 S&S
BVM6 BlueHDi 130 S&S
E AT 8 HDi 92 BVM5 BlueHDi 100 S&S
BVM5
Mjenjači
Ručni sa
6 stupnjeva prijenosaRučni sa
6 stupnjeva prijenosaAutomatski s 8 stupnjevaRučni sa
5 stupnjeva prijenosa Ručni sa
5 stupnjeva prijenosa
Kôd DV5RD STT
MB6 DV5RC ML6C DV5RC STT ATN8 DV6D BE5
DV6FD BE5
Oblik karoserije Limuzina LimuzinaSWLimuzina SWLimuzina SWLimuzina SW
Tipovi, varijante, verzije LBYHYP LBYHZP LCYHZP LBYHZR LRYHZRLB 9 H PA LC 9 H PA LBBHYBLCBHYB
Obujam (cm
3) 149 9149 9 149 9 15 6 0
Najveća snaga: norma CEE (kW) 7596 96 68 73
Gorivo DizelDizel DizelDizelDizel
Prikolica s kočnicom (unutar ograničenja
za MTR A) (kg)
na nagibu od 10
% ili 12 % 13 0 0
15 0 0140 0 140 0 13 0 0 13 0 0 120 013 0 0 120 0
Prikolica bez kočnice (kg) 600615680 635690 580 620 615630
Maksimalno dopušteno opterećenje na kuki (kg)75 757175 7175 7175 71
Motori i vučna opterećenja – DIZEL
9
Tehnički podaci

228

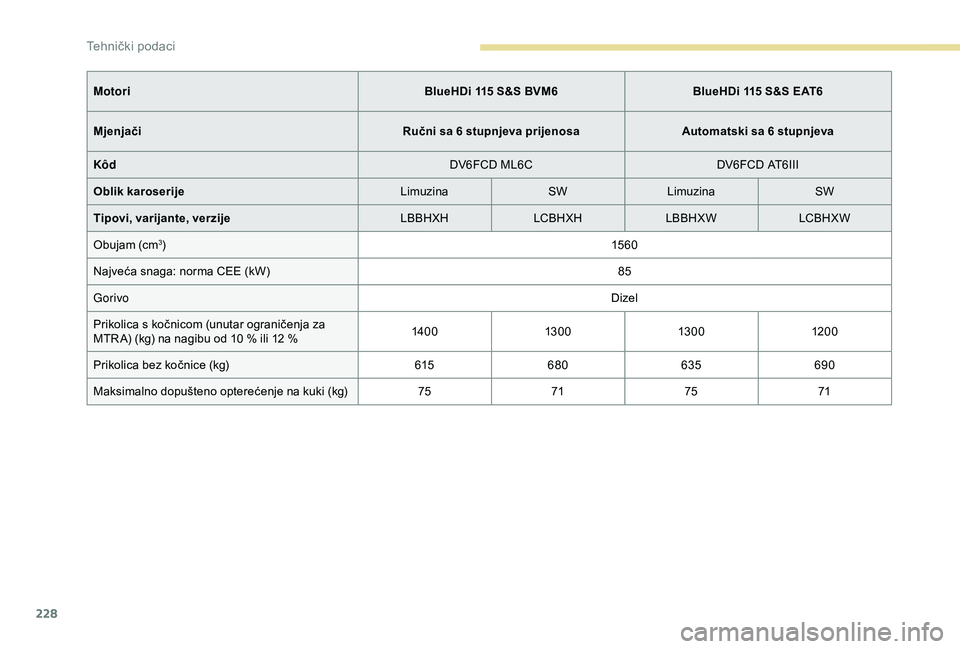

MotoriBlueHDi 115 S&S BVM6BlueHDi 115 S&S EAT6
Mjenjači Ručni sa 6 stupnjeva prijenosaAutomatski sa 6 stupnjeva
Kôd DV6FCD ML6CDV6FCD AT6III
Oblik karoserije LimuzinaSWLimuzina SW
Tipovi, varijante, verzije LBBHXHLCBHXHLBBHXW LCBHX W
Obujam (cm
3) 15 6 0
Najveća snaga: norma CEE (kW) 85
Gorivo Dizel
Prikolica s kočnicom (unutar ograničenja za
MTR A) (kg) na nagibu od 10
% ili 12 %140 0
13 0 0 13 0 0 120 0
Prikolica bez kočnice (kg) 615680 635690
Maksimalno dopušteno opterećenje na kuki (kg) 757175 71
