179
Em caso de anomalia

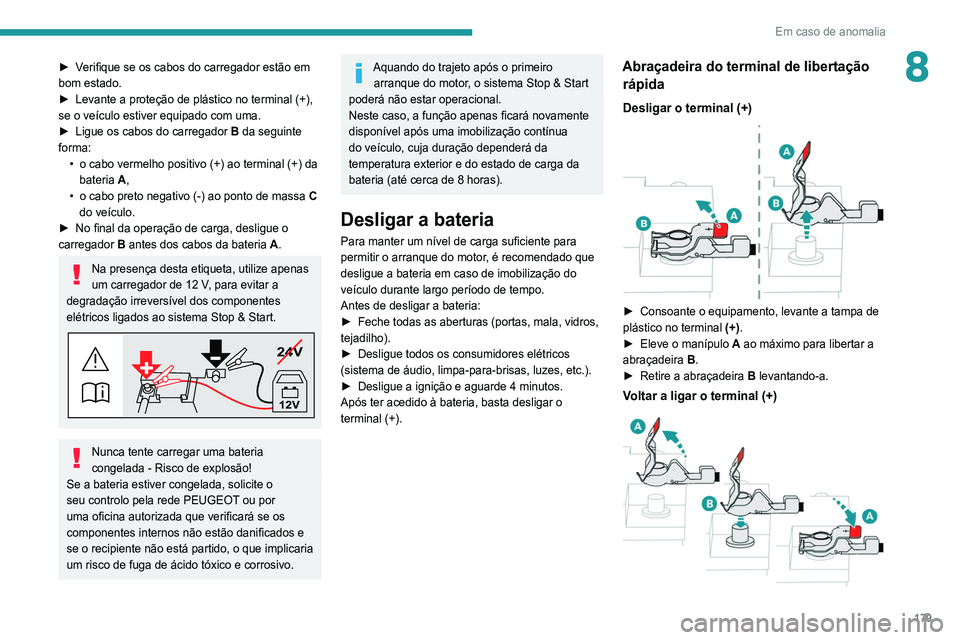

8► Verifique se os cabos do carregador estão em
bom estado.
►
Levante a proteção de plástico no terminal (+),
se o veículo estiver equipado com uma.
►


Ligue os cabos do carregador B

da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+) da
bateria

A,
•

o cabo preto negativo (-) ao ponto de massa C


do veículo.
►

No final da operação de carga, desligue o
carregador B

antes dos cabos da bateria A.
Na presença desta etiqueta, utilize apenas
um carregador de 12
V, para evitar a
degradação irreversível dos componentes
elétricos ligados ao sistema Stop & Start.
24V
12V
Nunca tente carregar uma bateria
congelada - Risco de explosão!
Se a bateria estiver congelada, solicite o
seu controlo pela rede PEUGEOT ou por
uma oficina autorizada que verificará se os
componentes internos não estão danificados e
se o recipiente não está partido, o que implicaria
um risco de fuga de ácido tóxico e corrosivo.
Aquando do trajeto após o primeiro arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará novamente
disponível após uma imobilização contínua
do veículo, cuja duração dependerá da
temperatura exterior e do estado de carga da
bateria (até cerca de 8 horas).
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado que
desligue a bateria em caso de imobilização do
veículo durante largo período de tempo.
Antes de desligar a bateria:
►

Feche todas as aberturas (portas, mala, vidros,
tejadilho).
►


Desligue todos os consumidores elétricos
(sistema de áudio, limpa-para-brisas, luzes, etc.).
►


Desligue a ignição e aguarde 4 minutos.
Após ter acedido à bateria, basta desligar o
terminal (+).
Abraçadeira do terminal de libertação rápida
Desligar o terminal (+)

► Consoante o equipamento, levante a tampa de
plástico no terminal (+)
.
►

Eleve o manípulo

A
ao máximo para libertar a
abraçadeira

B
.
►

Retire a abraçadeira

B
levantando-a.
Voltar a ligar o terminal (+)

180
Em caso de anomalia
Acesso às ferramentas
Para obter mais informações sobre como aceder
ao kit de ferramentas, consulte a secção
correspondente.
Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

► Eleve o manípulo A ao máximo.
► Substitua a abraçadeira aberta B no terminal
(+).
►

Empurre
a abraçadeira
B
totalmente para baixo.
►

Baixe o manípulo

A
para bloquear a
abraçadeira

B
.
►

Consoante o equipamento, baixe a tampa de
plástico no terminal (+)

.
Não force o manípulo, uma vez que não é
possível trancar se a abraçadeira não
estiver bem posicionada; reinicie o
procedimento.
Após ligar novamente a bateria
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um concessionário
PEUGEOT ou uma oficina autorizada.
No que respeita à respetiva secção, reinicialize o
equipamento:
–
Telecomando.
–

Cortina de ocultação elétrica.
–


Elevadores elétricos.
– Data e hora.
– Estações de rádio predefinidas.
Aquando do trajeto após o primeiro arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará novamente
disponível após uma imobilização contínua
do veículo, cuja duração dependerá da
temperatura exterior e do estado de carga da
bateria (até cerca de 8 horas).
Reboque do veículo
Recomendações gerais
Respeite a legislação em vigor do país em que circula.
Certifique-se de que o peso do veículo rebocador é superior ao peso do veículo rebocado.
O condutor deverá permanecer ao volante do veículo rebocado e deve\
ter carta de condução válida.
Aquando do reboque de um veículo com as quatro rodas no solo, utilize\
sempre uma barra de reboque homologada; as cordas e as correias são \
proibidas.
O veículo rebocador deve deslocar-se progressivamente.
Quando o veículo é rebocado com o motor desligado, a travagem e a \
direção deixam de estar disponíveis.
Um serviço de recuperação profissional deve ser contactado se:
– o veículo avariou numa autoestrada ou via rápida;
–

não for possível colocar a caixa de velocidades em ponto morto, de\
sbloquear a direção ou soltar o travão de estacionamento;
–


não for possível rebocar o veículo com uma caixa de velocidades\
automática, com o motor em funcionamento;
–


reboque apenas com duas rodas no solo;
–


veículos de quatro rodas motrizes;
–


não estiver disponível uma barra de reboque disponível.

181
Em caso de anomalia

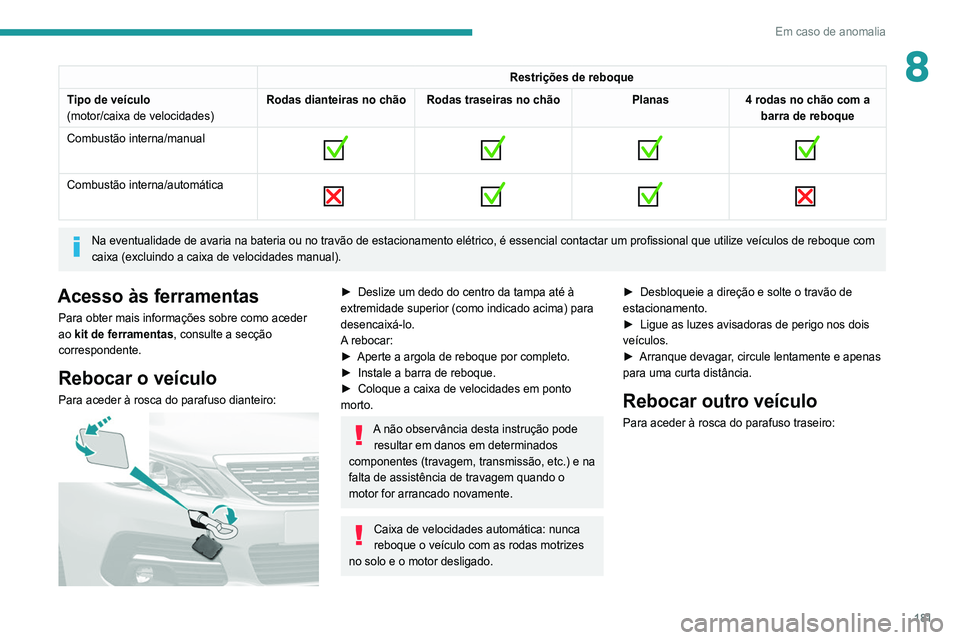

8Restrições de reboque
Tipo de veículo
(motor/caixa de velocidades) Rodas dianteiras no chão Rodas traseiras no chão
Planas4 rodas no chão com a
barra de reboque
Combustão interna/manual


Combustão interna/automática

Na eventualidade de avaria na bateria ou no travão de estacionamento elétri
co, é essencial contactar um profissional que utilize veículos de reboque com
caixa (excluindo a caixa de velocidades manual).
Acesso às ferramentas
Para obter mais informações sobre como aceder
ao kit de ferramentas , consulte a secção
correspondente.
Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

► Deslize um dedo do centro da tampa até à
extremidade superior (como indicado acima) para
desencaixá-lo.
A
rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Coloque a caixa de velocidades em ponto
morto.
A não observância desta instrução pode resultar em danos em determinados
componentes (travagem, transmissão, etc.) e na
falta de assistência de travagem quando o
motor for arrancado novamente.
Caixa de velocidades automática: nunca
reboque o veículo com as rodas motrizes
no solo e o motor desligado. ►

Desbloqueie a direção e solte o travão de
estacionamento.
►

Ligue as luzes avisadoras de perigo nos dois
veículos.
►

Arranque devagar
, circule lentamente e apenas
para uma curta distância.
Rebocar outro veículo
Para aceder à rosca do parafuso traseiro:

182
Em caso de anomalia

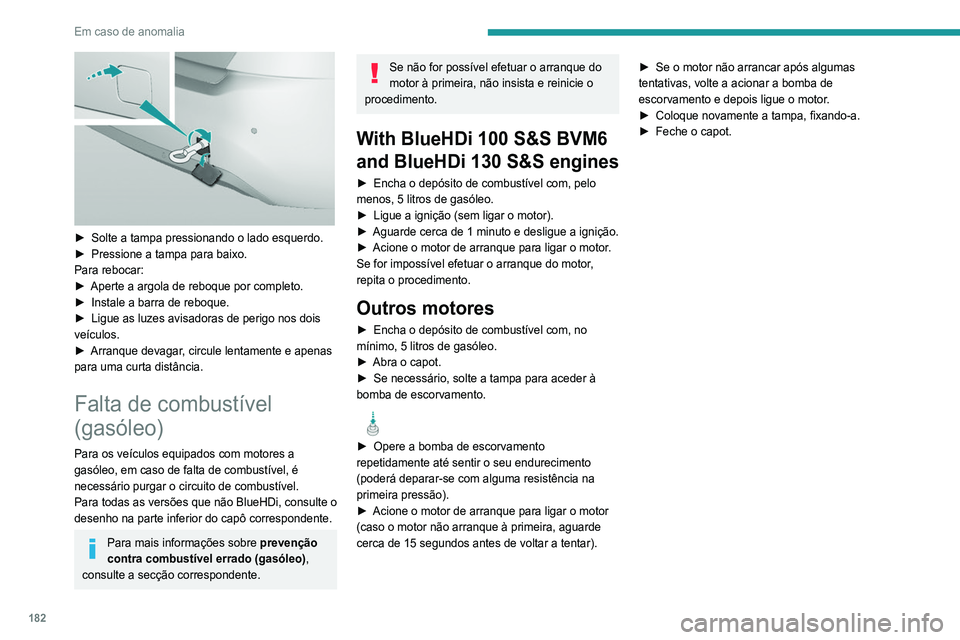

► Solte a tampa pressionando o lado esquerdo.
► Pressione a tampa para baixo.
Para rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Ligue as luzes avisadoras de perigo nos dois
veículos.
►


Arranque devagar
, circule lentamente e apenas
para uma curta distância.
Falta de combustível
(gasóleo)
Para os veículos equipados com motores a
gasóleo, em caso de falta de combustível, é
necessário purgar o circuito de combustível.
Para todas as versões que não BlueHDi, consulte o
desenho na parte inferior do capô correspondente.
Para mais informações sobre prevenção
contra combustível errado (gasóleo),
consulte a secção correspondente.
Se não for possível efetuar o arranque do
motor à primeira, não insista e reinicie o
procedimento.
With BlueHDi 100 S&S BVM6
and BlueHDi 130 S&S engines
► Encha o depósito de combustível com, pelo
menos, 5 litros de gasóleo.
►

Ligue a ignição (sem ligar o motor).
►


Aguarde cerca de 1
minuto e desligue a ignição.
►

Acione o motor de arranque para ligar o motor
.
Se for impossível efetuar o arranque do motor,
repita o procedimento.
Outros motores
► Encha o depósito de combustível com, no
mínimo, 5 litros de gasóleo.
►

Abra o capot.
►


Se necessário, solte a tampa para aceder à
bomba de escorvamento.

► Opere a bomba de escorvamento
repetidamente até sentir o seu endurecimento
(poderá deparar-se com alguma resistência na
primeira pressão).
►

Acione o motor de arranque para ligar o motor
(caso o motor não arranque à primeira, aguarde
cerca de 15 segundos antes de voltar a tentar). ►


Se o motor não arrancar após algumas
tentativas, volte a acionar a bomba de
escorvamento e depois ligue o motor
.
►
Coloque novamente a tampa, fixando-a.
►

Feche o capot.

183

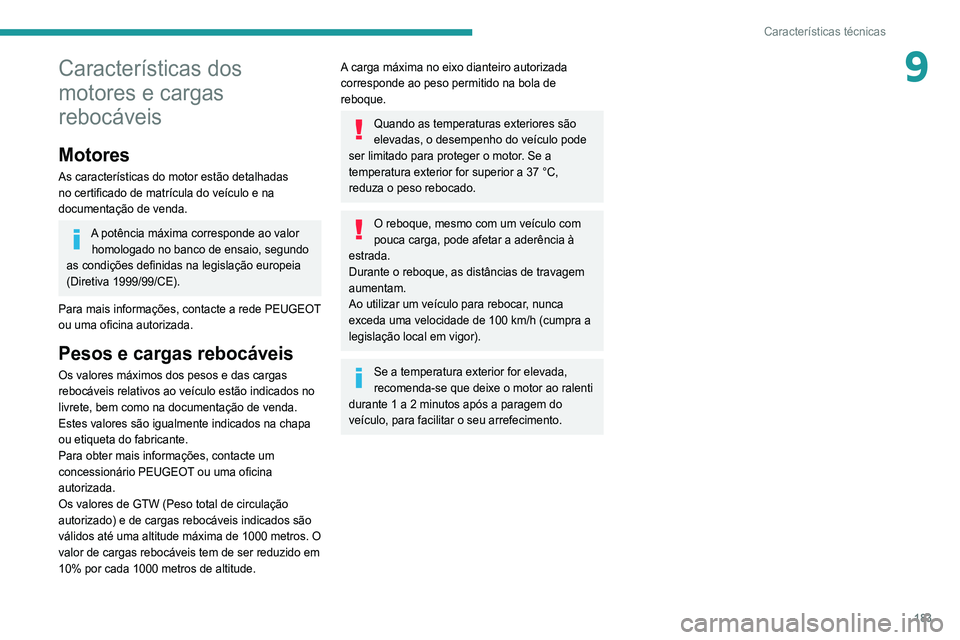

Características técnicas
9Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
A potência máxima corresponde ao valor homologado no banco de ensaio, segundo
as condições definidas na legislação europeia
(Diretiva 1999/99/CE).
Para mais informações, contacte a rede PEUGEOT
ou uma oficina autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados no
livrete, bem como na documentação de venda.
Estes valores são igualmente indicados na chapa
ou etiqueta do fabricante.
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Os valores de GTW (Peso total de circulação
autorizado) e de cargas rebocáveis indicados são
válidos até uma altitude máxima de 1000 metros. O
valor de cargas rebocáveis tem de ser reduzido em
10% por cada 1000 metros de altitude.
A carga máxima no eixo dianteiro autorizada
corresponde ao peso permitido na bola de
reboque.
Quando as temperaturas exteriores são
elevadas, o desempenho do veículo pode
ser limitado para proteger o motor. Se a
temperatura exterior for superior a 37 °C,
reduza o peso rebocado.
O reboque, mesmo com um veículo com
pouca carga, pode afetar a aderência à
estrada.
Durante o reboque, as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h (cumpra a
legislação local em vigor).
Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao ralenti
durante 1 a 2 minutos após a paragem do
veículo, para facilitar o seu arrefecimento.

184
Características técnicas
Pesos e cargas rebocáveis - GASOLINA
MotorPureTech 110 BVM5PureTech 110 BVM6PureTech 130 BVM6
Caixa de velocidades Manual de 5 velocidades Manual de 6 velocidades Manual de 6 velocidades
Código EB2DTM BE5EB2ADT STT MB6E EB2DTSM MCM
Estilo de carroçaria BerlinaSWBerlina SWBerlina SW
Códigos dos modelos LPHNVA LRHNVA LPHNPJ LRHNPJ LPHNWG LRHNWG
Cilindrada (cc) 1.1991.1991.199
Potência máx.: norma CE (kW) 818196
Combustível Sem chumboSem chumboSem chumbo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.200
1.1001.3151.2001.3001.200
Reboque sem travões (kg) 575630575630580630
Carga máxima no eixo dianteiro autorizada (kg) 757175717571
Motor PureTech 130 S&S BVM6PureTech 130 EAT6PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidades Automática de 6 velocidades Automática de 8 velocidades
Código EB2ADTS MB6EEB2DTSM AT6III EB2ADTS ATN8
Estilo de carroçaria BerlinaSWBerlina SWBerlina SW
Códigos dos modelos LPHNSJ LRHNSJ LPHNWV LRHNWV LPHNSK LRHNSK
Cilindrada (cm
3) 1.1991.1991.199
Potência máx.: norma CE (kW) 969696
Combustível Sem chumboSem chumboSem chumbo

185
Características técnicas

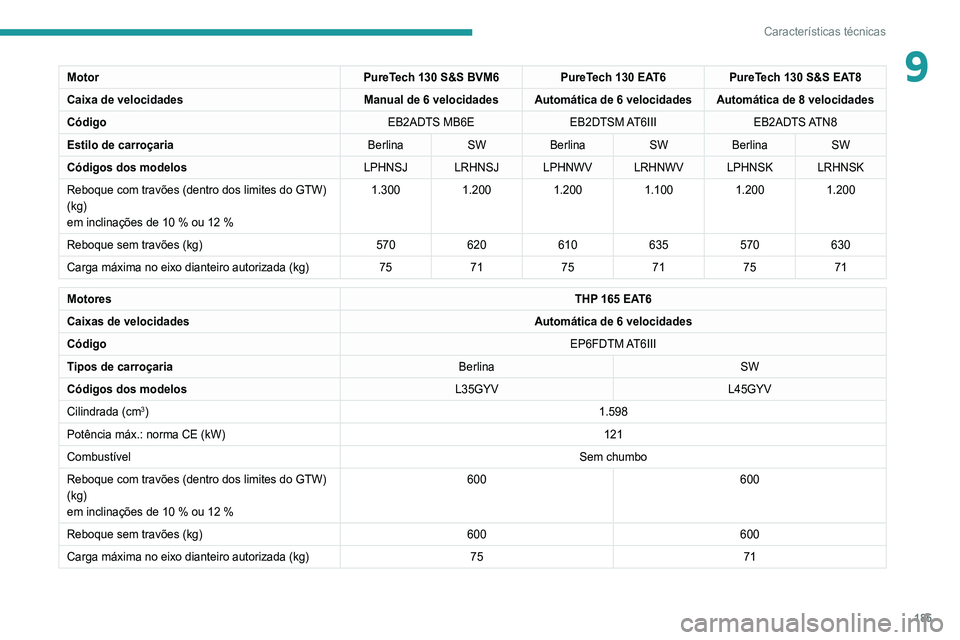

9MotorPureTech 130 S&S BVM6PureTech 130 EAT6PureTech 130 S&S EAT8
Caixa de velocidades Manual de 6 velocidades Automática de 6 velocidades Automática de 8 velocidades
Código EB2ADTS MB6EEB2DTSM AT6III EB2ADTS ATN8
Estilo de carroçaria BerlinaSWBerlina SWBerlina SW
Códigos dos modelos LPHNSJ LRHNSJ LPHNWV LRHNWV LPHNSK LRHNSK
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.300
1.2001.2001.1001.2001.200
Reboque sem travões (kg) 570620610635570630
Carga máxima no eixo dianteiro autorizada (kg) 757175717571
Motores THP 165 EAT6
Caixas de velocidades Automática de 6 velocidades
Código EP6FDTM AT6III
Tipos de carroçaria BerlinaSW
Códigos dos modelos L35GYVL45GYV
Cilindrada (cm
3) 1.598
Potência máx.: norma CE (kW) 121
Combustível Sem chumbo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 600
600
Reboque sem travões (kg) 600600
Carga máxima no eixo dianteiro autorizada (kg) 7571

186
Características técnicas
Motores e cargas rebocáveis - GASÓLEO
MotorBlueHDi 100 S&S BVM6BlueHDi 130 S&S BVM6
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades
Código DV5RD STT MB6DV5RC ML6C STT
Estilo de carroçaria BerlinaBerlina SW
Códigos dos modelos LBYHYPLBYHZJLCYHZJ
Cilindrada (cm
3) 1.499 1.499
Potência máx.: norma CE (kW) 7596
Combustível GasóleoGasóleo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.300
1.5001.400
Reboque sem travões (kg) 600615680
Carga máxima no eixo dianteiro autorizada (kg) 757571
Motor BlueHDi 130 S&S EAT8HDi 92 BVM5
Caixa de velocidades Automática de 8 velocidadesManual de 5 velocidades
Código DV5RC STT ATN8DV6D BE5
Estilo de carroçaria BerlinaSWBerlina SW
Códigos dos modelos LBYHZKLCYHZK LB9HPA LC9HPA
Cilindrada (cm
3) 1.4991.560
Potência máx.: norma CE (kW) 9668
Combustível GasóleoGasóleo

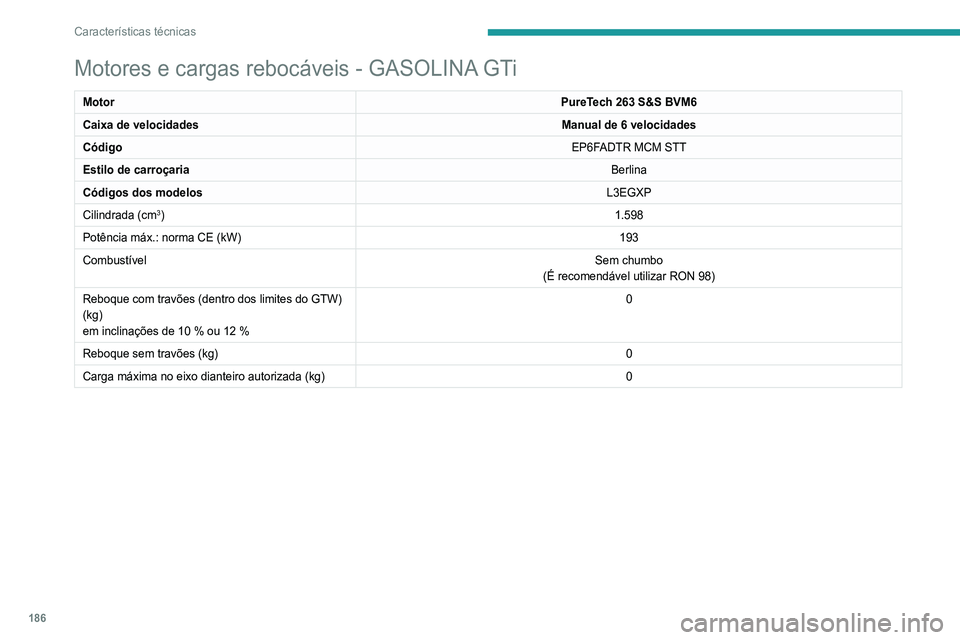

Motores e cargas rebocáveis - GASOLINA GTi
Motor PureTech 263 S&S BVM6
Caixa de velocidades Manual de 6 velocidades
Código EP6FADTR MCM STT
Estilo de carroçaria Berlina
Códigos dos modelos L3EGXP
Cilindrada (cm
3) 1.598
Potência máx.: norma CE (kW) 193
Combustível Sem chumbo
(É recomendável utilizar RON 98)
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 0
Reboque sem travões (kg) 0
Carga máxima no eixo dianteiro autorizada (kg) 0

187

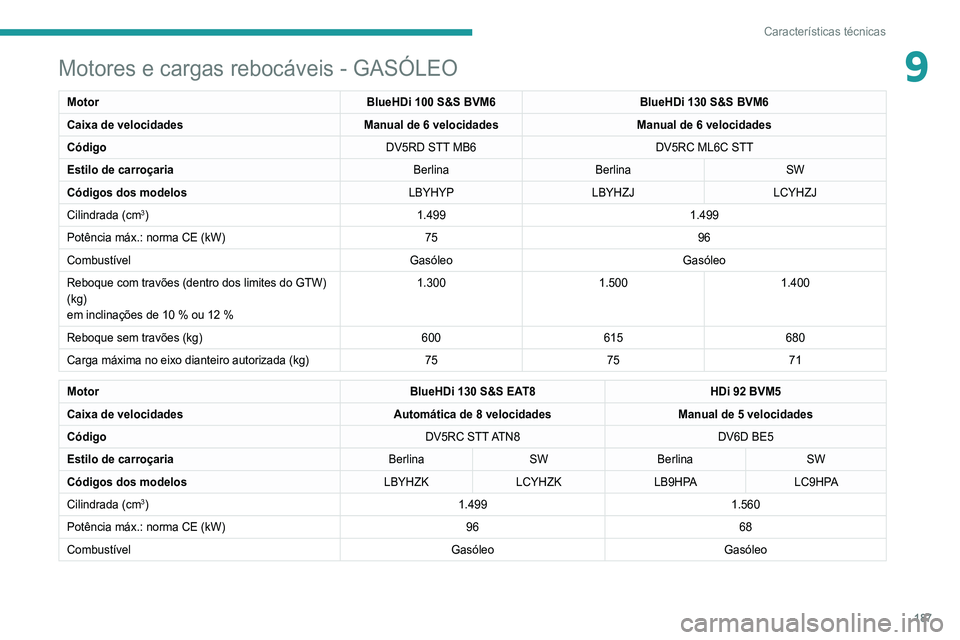

Características técnicas
9Motores e cargas rebocáveis - GASÓLEO
MotorBlueHDi 100 S&S BVM6BlueHDi 130 S&S BVM6
Caixa de velocidades Manual de 6 velocidadesManual de 6 velocidades
Código DV5RD STT MB6DV5RC ML6C STT
Estilo de carroçaria BerlinaBerlina SW
Códigos dos modelos LBYHYPLBYHZJLCYHZJ
Cilindrada (cm
3) 1.499 1.499
Potência máx.: norma CE (kW) 7596
Combustível GasóleoGasóleo
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.300
1.5001.400
Reboque sem travões (kg) 600615680
Carga máxima no eixo dianteiro autorizada (kg) 757571
Motor BlueHDi 130 S&S EAT8HDi 92 BVM5
Caixa de velocidades Automática de 8 velocidadesManual de 5 velocidades
Código DV5RC STT ATN8DV6D BE5
Estilo de carroçaria BerlinaSWBerlina SW
Códigos dos modelos LBYHZKLCYHZK LB9HPA LC9HPA
Cilindrada (cm
3) 1.4991.560
Potência máx.: norma CE (kW) 9668
Combustível GasóleoGasóleo

188

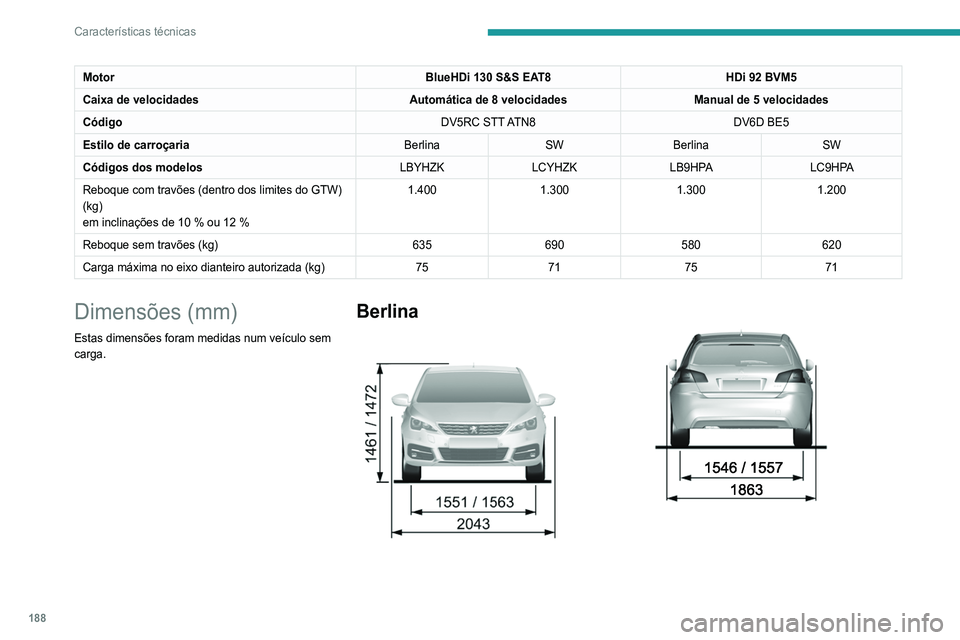

Características técnicas

SW
MotorBlueHDi 130 S&S EAT8HDi 92 BVM5
Caixa de velocidades Automática de 8 velocidadesManual de 5 velocidades
Código DV5RC STT ATN8DV6D BE5
Estilo de carroçaria BerlinaSWBerlina SW
Códigos dos modelos LBYHZKLCYHZK LB9HPA LC9HPA
Reboque com travões (dentro dos limites do GTW)
(kg)
em inclinações de 10 % ou 12 % 1.400
1.300 1.300 1.200
Reboque sem travões (kg) 635690 580 620
Carga máxima no eixo dianteiro autorizada (kg) 7571 75 71
Dimensões (mm)
Estas dimensões foram medidas num veículo sem
carga.
Berlina
