Page 171 of 260
169
Información práctica

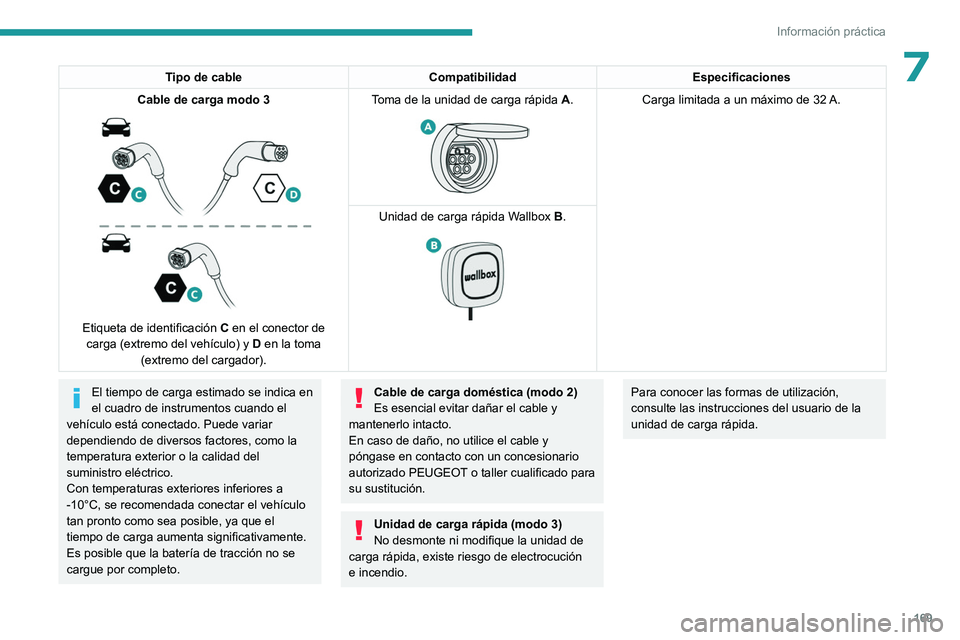

7Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 3
Etiqueta de identificación C en el conector de
carga (extremo del vehículo) y D en la toma
(extremo del cargador). Toma de la unidad de carga rápida
A.
Carga limitada a un máximo de 32 A.
Unidad de carga rápida W
allbox B.
El tiempo de carga estimado se indica en
el cuadro de instrumentos cuando el
vehículo está conectado. Puede variar
dependiendo de diversos factores, como la
temperatura exterior o la calidad del
suministro eléctrico.
Con temperaturas exteriores inferiores a
-10°C, se recomendada conectar el vehículo
tan pronto como sea posible, ya que el
tiempo de carga aumenta significativamente.
Es posible que la batería de tracción no se
cargue por completo.Cable de carga doméstica (modo 2)
Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de carga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución
e incendio.
Para conocer las formas de utilización,
consulte las instrucciones del usuario de la
unidad de carga rápida.
Page 172 of 260
170
Información práctica

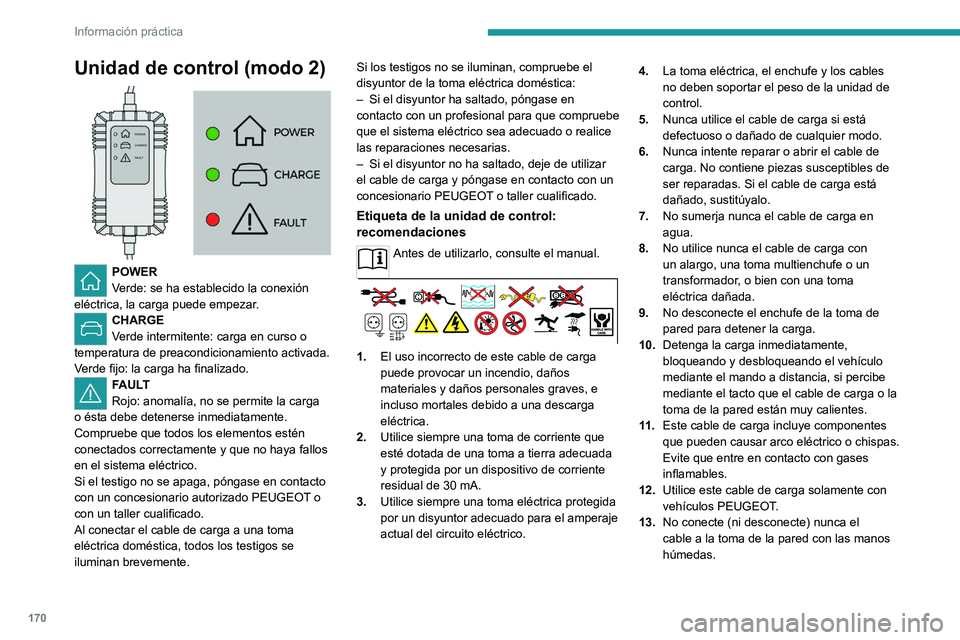

Unidad de control (modo 2)
POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén
conectados correctamente y que no haya fallos
en el sistema eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente. Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica:
–
Si el disyuntor ha saltado, póngase en
contacto con
un profesional para que compruebe
que el sistema eléctrico sea adecuado o realice
las reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control:
recomendaciones
Antes de utilizarlo, consulte el manual.
1.
El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
2. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico. 4.
La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua.
8. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
11 . Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT.
13. No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
Page 173 of 260
171
Información práctica

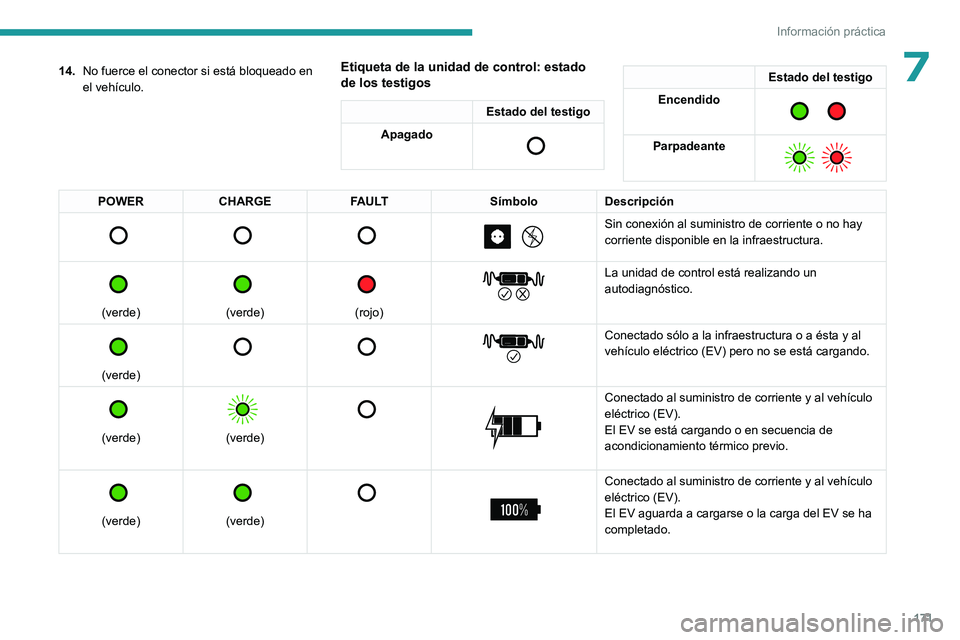

714.No fuerce el conector si está bloqueado en
el vehículo.Etiqueta de la unidad de control: estado
de los testigos
Estado del testigo
Apagado
Estado del testigo
Encendido
Parpadeante
POWER CHARGE FAULT SímboloDescripción
Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.
(verde)
(verde)
(rojo)
La unidad de control está realizando un
autodiagnóstico.
(verde)
Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.

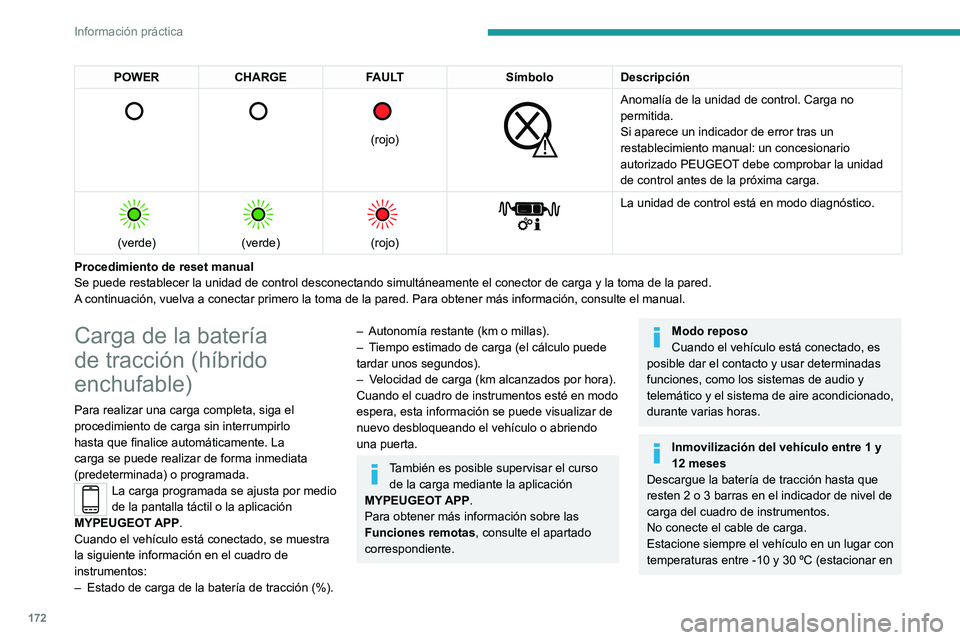

Page 174 of 260
172
Información práctica
POWERCHARGE FAULT SímboloDescripción
(rojo)
Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad
de control antes de la próxima carga.
(verde)
(verde)
(rojo)
La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Carga de la batería
de tracción (híbrido
enchufable)
Para realizar una carga completa, siga el
procedimiento de carga sin interrumpirlo
hasta que finalice automáticamente. La
carga se puede realizar de forma inmediata
(predeterminada) o programada.
La carga programada se ajusta por medio
de la pantalla táctil o la aplicación
MYPEUGEOT APP.
Cuando el vehículo está conectado, se muestra
la siguiente información en el cuadro de
instrumentos:
–
Estado de carga de la batería de tracción (%).
– Autonomía restante (km o millas).
– T iempo estimado de carga (el cálculo puede
tardar unos segundos).
–
V
elocidad de carga (km alcanzados por hora).
Cuando el cuadro de instrumentos esté en modo
espera, esta información se puede visualizar de
nuevo desbloqueando el vehículo o abriendo
una puerta.
También es posible supervisar el curso de la carga mediante la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Modo reposo
Cuando el vehículo está conectado, es
posible dar el contacto y usar determinadas
funciones, como los sistemas de audio y
telemático y el sistema de aire acondicionado,
durante varias horas.
Inmovilización del vehículo entre 1 y
12 meses
Descargue la batería de tracción hasta que
resten 2 o 3 barras en el indicador de nivel de
carga del cuadro de instrumentos.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
Page 175 of 260
173
Información práctica

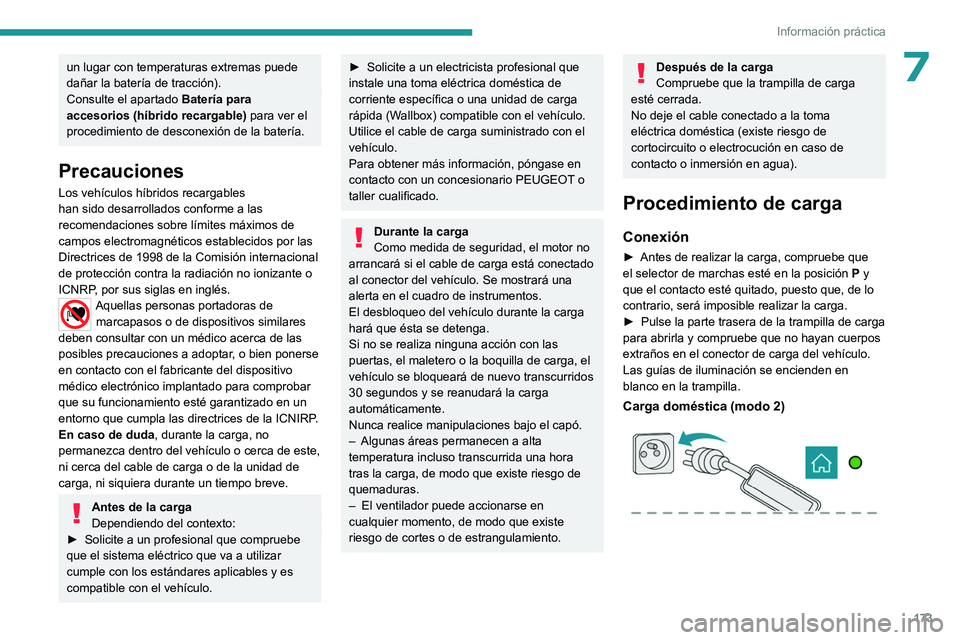

7un lugar con temperaturas extremas puede
dañar la batería de tracción).
Consulte el apartado Batería para
accesorios (híbrido recargable) para ver el
procedimiento de desconexión de la batería.
Precauciones
Los vehículos híbridos recargables
han sido desarrollados conforme a las
recomendaciones sobre límites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse
en contacto con el fabricante del dispositivo
médico electrónico implantado para comprobar
que su funcionamiento esté garantizado en un
entorno que cumpla las directrices de la ICNIRP.
En caso de duda , durante la carga, no
permanezca dentro del vehículo o cerca de este,
ni cerca del cable de carga o de la unidad de
carga, ni siquiera durante un tiempo breve.
Antes de la carga
Dependiendo del contexto:
►
Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
► Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
corriente específica o una unidad de carga
rápida (W
allbox) compatible con el vehículo.
Utilice el cable de carga suministrado con el
vehículo.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Durante la carga
Como medida de seguridad, el motor no
arrancará si el cable de carga está conectado
al conector del vehículo. Se mostrará una
alerta en el cuadro de instrumentos.
El desbloqueo del vehículo durante la carga
hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehículo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–
Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–
El ventilador puede accionarse en
cualquier momento, de modo que existe
riesgo de cortes o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
No deje el cable conectado a la toma
eléctrica doméstica (existe riesgo de
cortocircuito o electrocución en caso de
contacto o inmersión en agua).
Procedimiento de carga
Conexión
► Antes de realizar la carga, compruebe que
el selector de marchas esté en la posición P y
que el contacto esté quitado, puesto que, de lo
contrario, será imposible realizar la carga.
►
Pulse la parte trasera de la trampilla de carga
para abrirla y compruebe que no hayan cuerpos
extraños en el conector de carga del vehículo.
Las guías de iluminación se encienden en
blanco en la trampilla.
Carga doméstica (modo 2)
Page 176 of 260
174
Información práctica

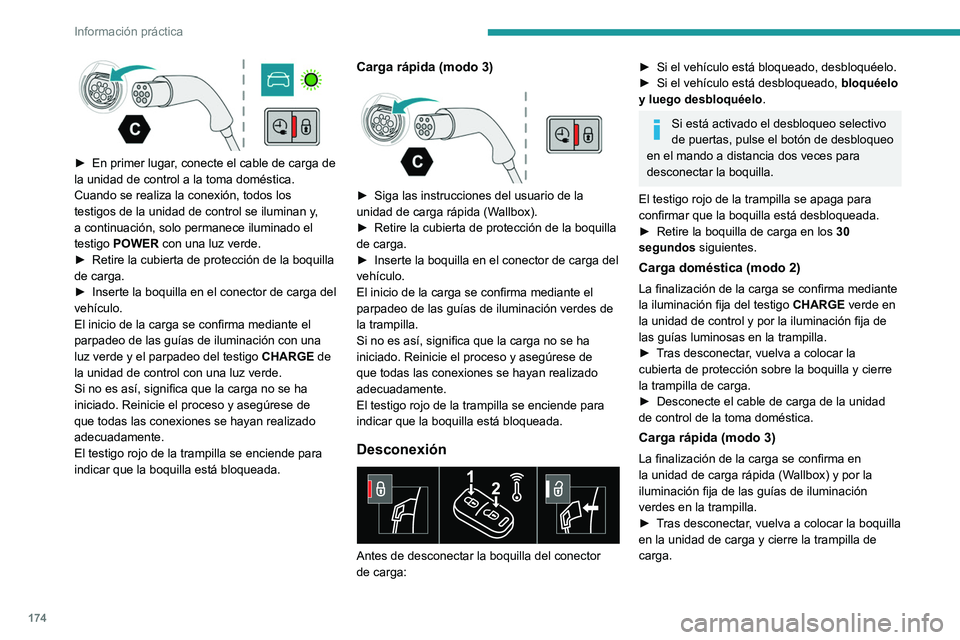

► En primer lugar, conecte el cable de carga de
la unidad de control a la toma doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan y,
a continuación, solo permanece iluminado el
testigo POWER con una luz verde.
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación con una
luz verde y el parpadeo del testigo CHARGE
de
la unidad de control con una luz verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga rápida (modo 3)
► Siga las instrucciones del usuario de la
unidad de carga rápida (W allbox).
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación verdes de
la trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Desconexión
Antes de desconectar la boquilla del conector
de carga:
► Si el vehículo está bloqueado, desbloquéelo.
► Si el vehículo está desbloqueado, bloquéelo
y luego desbloquéelo .
Si está activado el desbloqueo selectivo
de puertas, pulse el botón de desbloqueo
en el mando a distancia dos veces para
desconectar la boquilla.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla está desbloqueada.
►
Retire la boquilla de carga en los 30
segundos
siguientes.
Carga doméstica (modo 2)
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija de
las guías luminosas en la trampilla.
►
T
ras desconectar, vuelva a colocar la
cubierta de protección sobre la boquilla y cierre
la trampilla de carga.
►
Desconecte el cable de carga de la unidad
de control de la toma doméstica.
Carga rápida (modo 3)
La finalización de la carga se confirma en
la unidad de carga rápida (Wallbox) y por la
iluminación fija de las guías de iluminación
verdes en la trampilla.
►
T
ras desconectar, vuelva a colocar la boquilla
en la unidad de carga y cierre la trampilla de
carga.

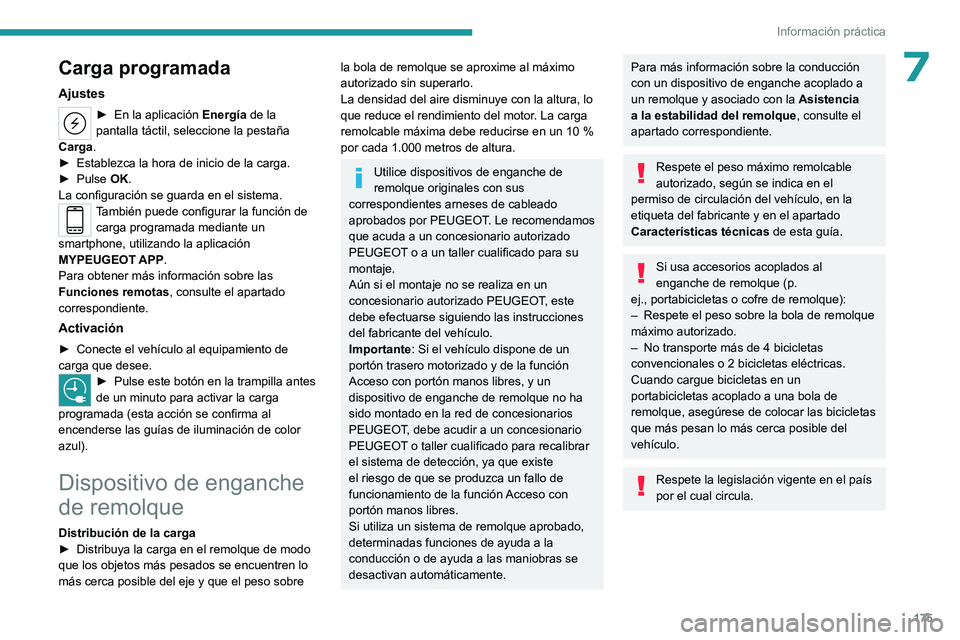

Page 177 of 260
175
Información práctica
7Carga programada
Ajustes
► En la aplicación Energía de la
pantalla táctil, seleccione la pestaña
Carga.
►
Establezca la hora de inicio de la carga.
►
Pulse
OK.
La configuración se guarda en el sistema.
También puede configurar la función de carga programada mediante un
smartphone, utilizando la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Activación
► Conecte el vehículo al equipamiento de
carga que desee.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al
encenderse las guías de iluminación de color
azul).
Dispositivo de enganche
de remolque
Distribución de la carga
► Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren lo
más cerca posible del eje y que el peso sobre
la bola de remolque se aproxime al máximo
autorizado sin superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor. La carga
remolcable máxima debe reducirse en un 10
%
por cada 1.000 metros de altura.
Utilice dispositivos de enganche de
remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones
del fabricante del vehículo.
Importante: Si el vehículo dispone de un
portón trasero motorizado y de la función
Acceso con portón manos libres, y un
dispositivo de enganche de remolque no ha
sido montado en la red de concesionarios
PEUGEOT, debe acudir a un concesionario
PEUGEOT o taller cualificado para recalibrar
el sistema de detección, ya que existe
el
riesgo de que se produzca un fallo de
funcionamiento de la función Acceso con
portón manos libres.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Para más información sobre la conducción
con un dispositivo de enganche acoplado a
un remolque y asociado con la Asistencia
a la estabilidad del remolque , consulte el
apartado correspondiente.
Respete el peso máximo remolcable
autorizado, según se indica en el
permiso de circulación del vehículo, en la
etiqueta del fabricante y en el apartado
Características técnicas de esta guía.
Si usa accesorios acoplados al
enganche de remolque (p.
ej.,
portabicicletas o cofre de remolque):
–
Respete el peso sobre la bola de remolque
máximo autorizado.
–
No transporte más de 4 bicicletas
convencionales o 2 bicicletas eléctricas.
Cuando cargue bicicletas en un
portabicicletas acoplado a una bola de
remolque, asegúrese de colocar las bicicletas
que más pesan lo más cerca posible del
vehículo.
Respete la legislación vigente en el país
por el cual circula.

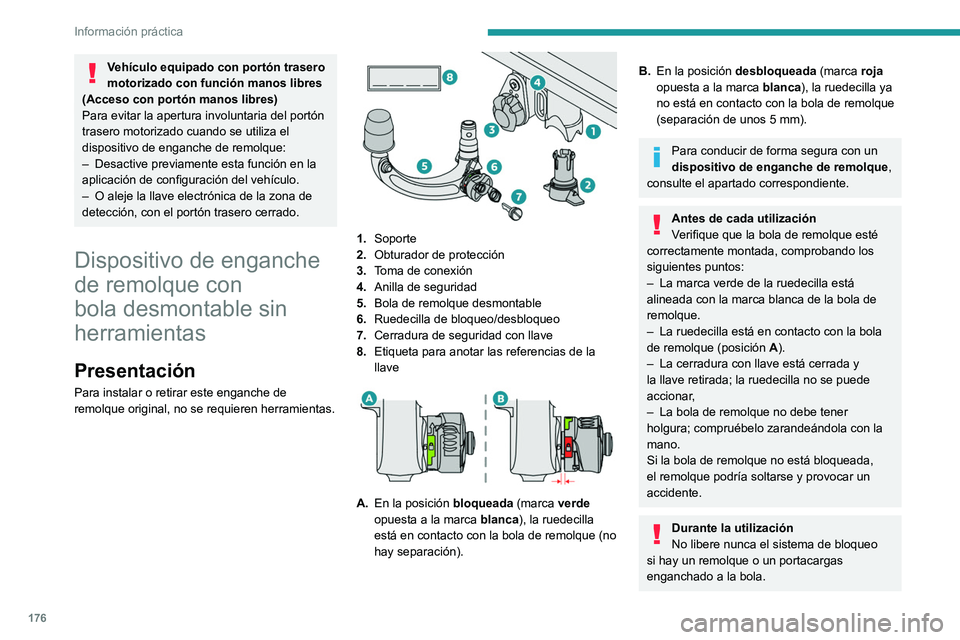

Page 178 of 260
176
Información práctica
Vehículo equipado con portón trasero
motorizado con función manos libres
(Acceso con portón manos libres)
Para evitar la apertura involuntaria del portón
trasero motorizado cuando se utiliza el
dispositivo de enganche de remolque:
–
Desactive previamente esta función en la
aplicación de configuración del vehículo.
–
O aleje la llave electrónica de la zona de
detección, con el portón trasero cerrado.
Dispositivo de enganche
de remolque con
bola desmontable sin
herramientas
Presentación
Para instalar o retirar este enganche de
remolque original, no se requieren herramientas.
1. Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la
llave
A.En la posición bloqueada (marca verde
opuesta a la marca blanca), la ruedecilla
está en contacto con la bola de remolque (no
hay separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca blanca), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Para conducir de forma segura con un
dispositivo de enganche de remolque ,
consulte el apartado correspondiente.
Antes de cada utilización
Verifique que la bola de remolque esté
correctamente montada, comprobando los
siguientes puntos:
–
La marca verde de la ruedecilla está
alineada con la marca blanca de la bola de
remolque.
–
La ruedecilla está en contacto con la bola
de remolque (posición A
).
–
La cerradura con llave está cerrada y
la llave retirada; la ruedecilla no se puede
accionar
,
–
La bola de remolque no debe tener
holgura; compruébelo zarandeándola con la
mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo
si hay un remolque o un portacargas
enganchado a la bola.

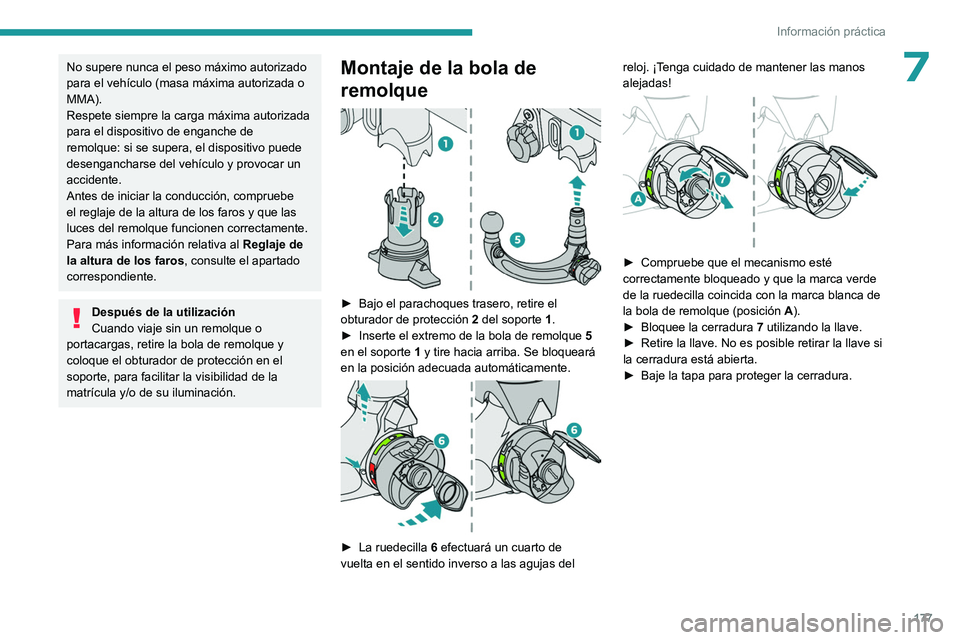

Page 179 of 260
177
Información práctica
7No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Antes de iniciar la conducción, compruebe
el reglaje de la altura de los faros y que las
luces del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación.
Montaje de la bola de
remolque
► Bajo el parachoques trasero, retire el
obturador de protección 2
del soporte 1.
►
Inserte el extremo de la bola de remolque 5
en el soporte 1 y tire hacia arriba. Se bloqueará
en la posición adecuada automáticamente.
► La ruedecilla 6 efectuará un cuarto de
vuelta en el sentido inverso a las agujas del reloj. ¡Tenga cuidado de mantener las manos
alejadas!
► Compruebe que el mecanismo esté
correctamente bloqueado y que la marca verde
de la ruedecilla coincida con la marca blanca de
la bola de remolque (posición A
).
►
Bloquee la cerradura 7
utilizando la llave.
►
Retire la llave. No es posible retirar la llave si
la cerradura está abierta.
►
Baje la tapa para proteger la cerradura.
Page 180 of 260

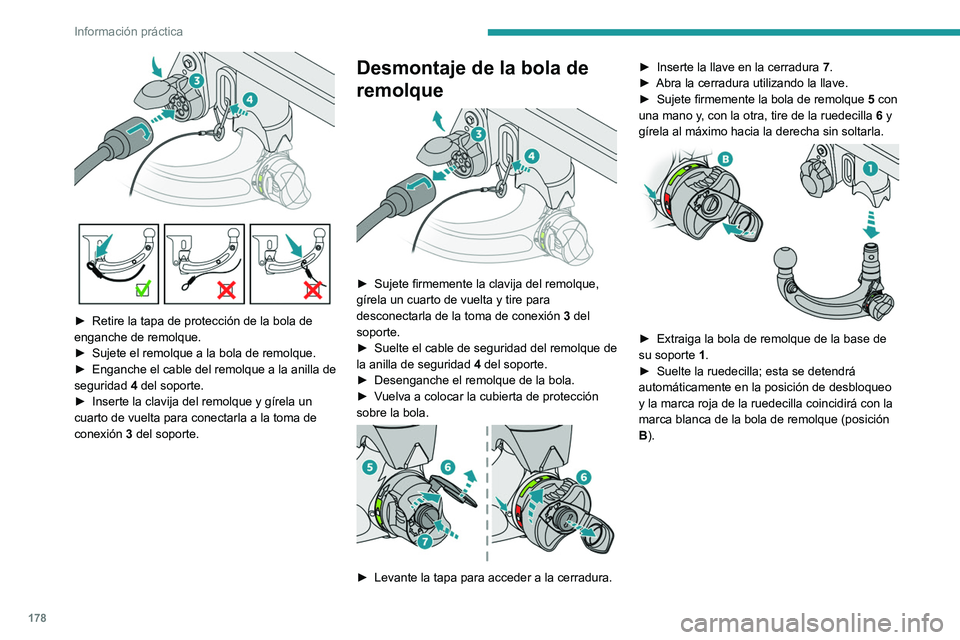

178
Información práctica
► Retire la tapa de protección de la bola de
enganche de remolque.
►
Sujete el remolque a la bola de remolque.
►
Enganche el cable del remolque a la anilla de
seguridad 4
del soporte.
►
Inserte la clavija del remolque y gírela un
cuarto de vuelta para conectarla a la toma de
conexión 3
del soporte.
Desmontaje de la bola de
remolque
► Sujete firmemente la clavija del remolque,
gírela un cuarto de vuelta y tire para
desconectarla de la toma de conexión 3
del
soporte.
►
Suelte el cable de seguridad del remolque de
la anilla de seguridad 4
del soporte.
►
Desenganche el remolque de la bola.
►
V
uelva a colocar la cubierta de protección
sobre la bola.
► Levante la tapa para acceder a la cerradura. ►
Inserte la llave en la cerradura
7
.
►
Abra la cerradura utilizando la llave.
►
Sujete firmemente la bola de remolque
5
con
una mano y, con la otra, tire de la ruedecilla 6 y
gírela al máximo hacia la derecha sin soltarla.
► Extraiga la bola de remolque de la base de
su soporte 1.
►
Suelte la ruedecilla; esta se detendrá
automáticamente en la posición de desbloqueo
y la marca roja de la ruedecilla coincidirá con la
marca blanca de la bola de remolque (posición
B
).
