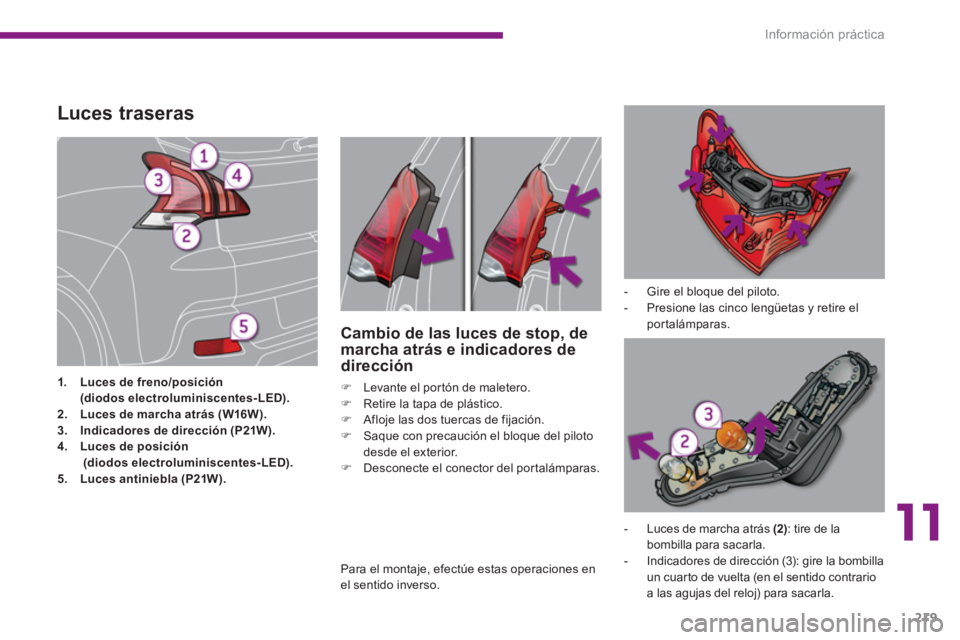

Luces traseras
1.
Luces de freno/posición
(diodos electroluminiscentes-LED).
2.
Luces de marcha atrás (W16W).
3.
Indicadores de dirección (P21W).
4.
Luces de posición
(diodos electroluminiscentes-LED).
5.
Luces antiniebla (P21W).
- Gire el bloque del piloto.
- Presione las cinco lengüetas y retire el
portalámparas.
Cambio de las luces de stop, de
marcha atrás e indicadores de
dirección
)
Levante el portón de maletero.
)
Retire la tapa de plástico.
)
Afloje las dos tuercas de fijación.
)
Saque con precaución el bloque del piloto
desde el exterior.
)
Desconecte el conector del portalámparas.
- Luces de marcha atrás (2)
: tire de la
bombilla para sacarla.
- Indicadores de dirección (3): gire la bombilla
un cuarto de vuelta (en el sentido contrario
a las agujas del reloj) para sacarla.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Page 222 of 388
Información práctica
220

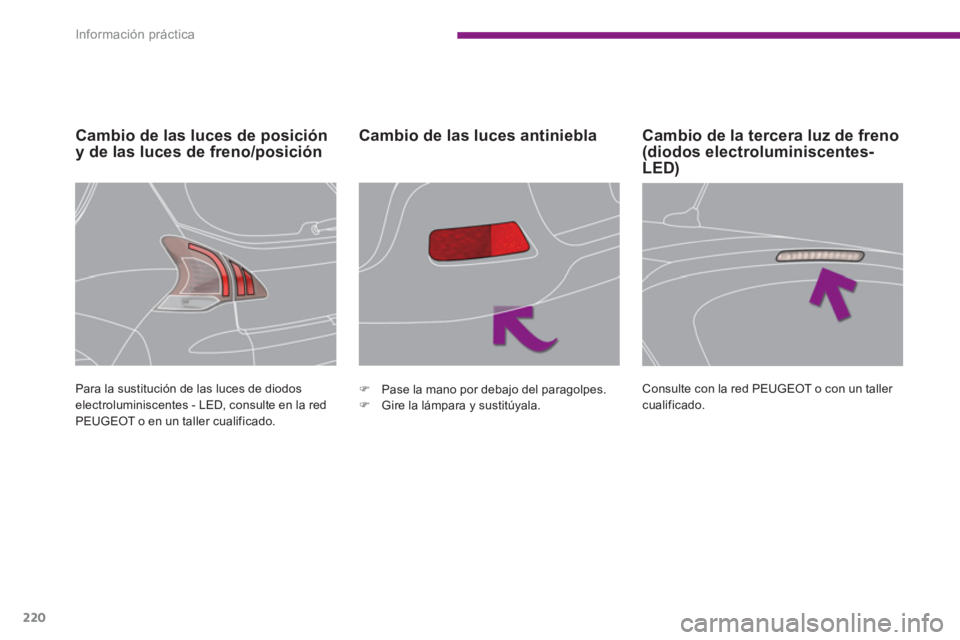

Cambio de las luces de posición
y de las luces de freno/posición
Cambio de las luces antiniebla
Para la sustitución de las luces de diodos
electroluminiscentes - LED, consulte en la red
PEUGEOT o en un taller cualificado.
)
Pase la mano por debajo del paragolpes.
)
Gire la lámpara y sustitúyala.
Cambio de la tercera luz de freno
(diodos electroluminiscentes-
LED)
Consulte con la red PEUGEOT o con un taller
cualificado.
Page 223 of 388
11
Información práctica
221

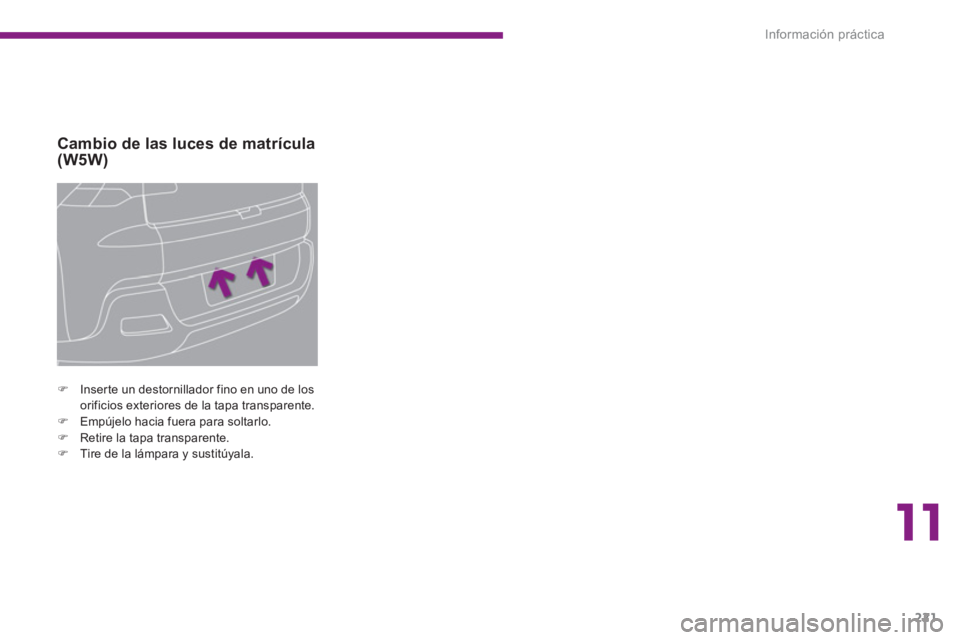

Cambio de las luces de matrícula
(W5W)
)
Inserte un destornillador fino en uno de los
orificios exteriores de la tapa transparente.
)
Empújelo hacia fuera para soltarlo.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Page 224 of 388
Información práctica
222
Cambio de un fusible
La pinza de extracción de fusibles está situada
en la cara interior de la tapa de la caja de
fusibles del salpicadero.
Para acceder a ella:
)
Retire la tapa completamente.
)
Extraiga la pinza.
Sustitución de un fusible
En buen estado
Fundido
)
Utilice la pinza especial para extraer el
fusible de su alojamiento.
)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las
siguientes tablas.
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
)
Identifique el fusible defectuoso
comprobando el estado de su filamento.
Procedimiento para cambiar un fusible defectuoso por un fusible nuevo para solucionar una avería en la función correspondiente.
La sustitución de un fusible no
mencionado en las tablas siguientes
podría provocar un fallo de
funcionamiento grave en el vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
PEUGEOT declina toda responsabilidad
respecto a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supera los 10 miliamperios.
Acceso al utillaje
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la Red PEUGEOT o con
un taller cualificado.
Page 225 of 388
11
Información práctica
223

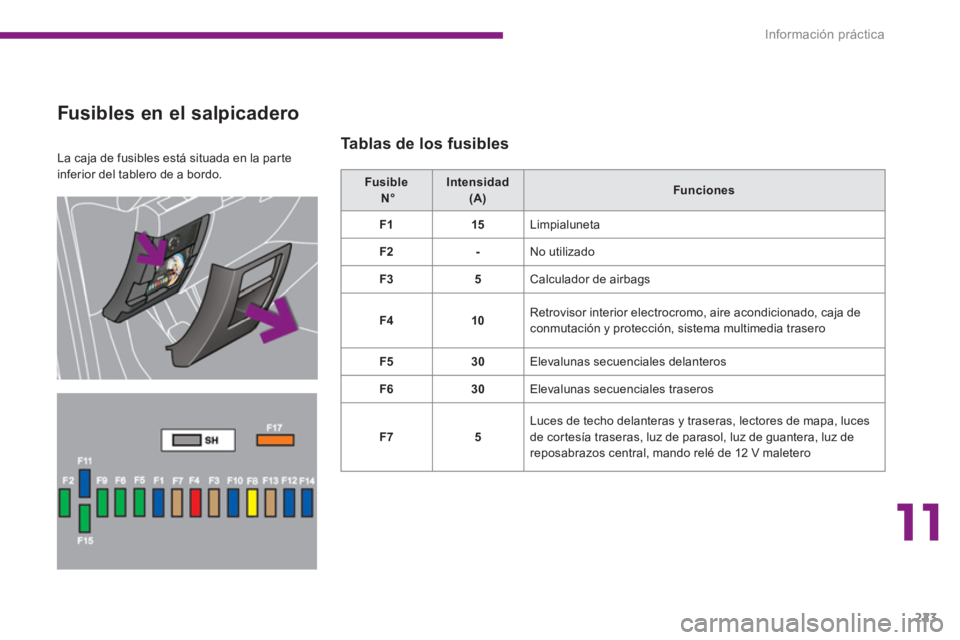

La caja de fusibles está situada en la parte
inferior del tablero de a bordo.
Fusibles en el salpicadero
Tablas de los fusibles
Fusible
N°
Intensidad
(A)
Funciones
F1
15
Limpialuneta
F2
-
No utilizado
F3
5
Calculador de airbags
F4
10
Retrovisor interior electrocromo, aire acondicionado, caja de
conmutación y protección, sistema multimedia trasero
F5
30
Elevalunas secuenciales delanteros
F6
30
Elevalunas secuenciales traseros
F7
5
Luces de techo delanteras y traseras, lectores de mapa, luces
de cortesía traseras, luz de parasol, luz de guantera, luz de
reposabrazos central, mando relé de 12 V maletero
Page 226 of 388
Información práctica
224

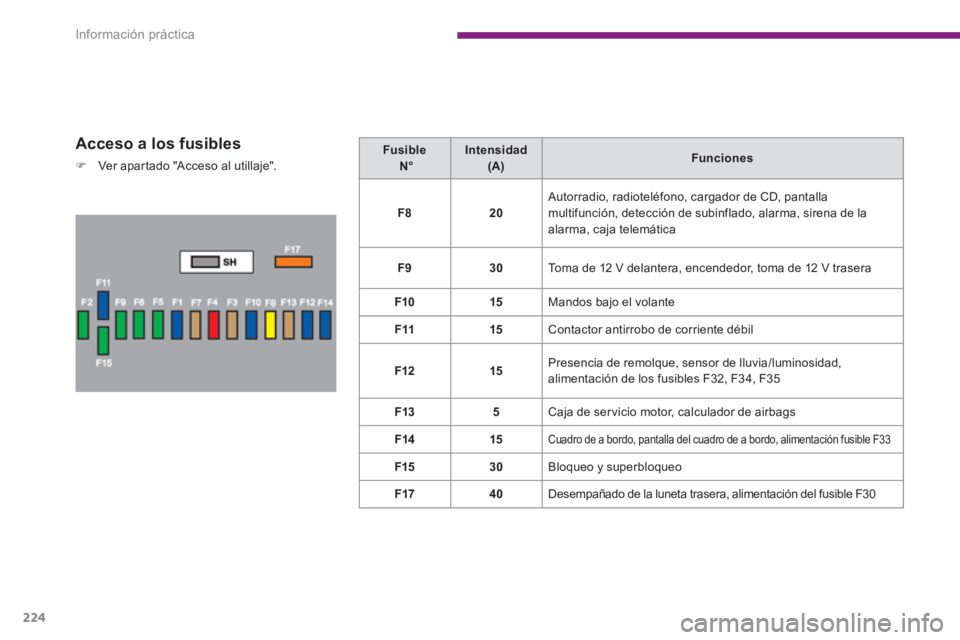

Acceso a los fusibles
)
Ver apartado "Acceso al utillaje".
Fusible
N°
Intensidad
(A)
Funciones
F8
20
Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, alarma, sirena de la
alarma, caja telemática
F9
30
Toma de 12 V delantera, encendedor, toma de 12 V trasera
F10
15
Mandos bajo el volante
F11
15
Contactor antirrobo de corriente débil
F12
15
Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35
F13
5
Caja de ser vicio motor, calculador de airbags
F14
15
Cuadro de a bordo, pantalla del cuadro de a bordo, alimentación fusible F33
F15
30
Bloqueo y superbloqueo
F17
40
Desempañado de la luneta trasera, alimentación del fusible F30
Page 227 of 388
11
Información práctica
225

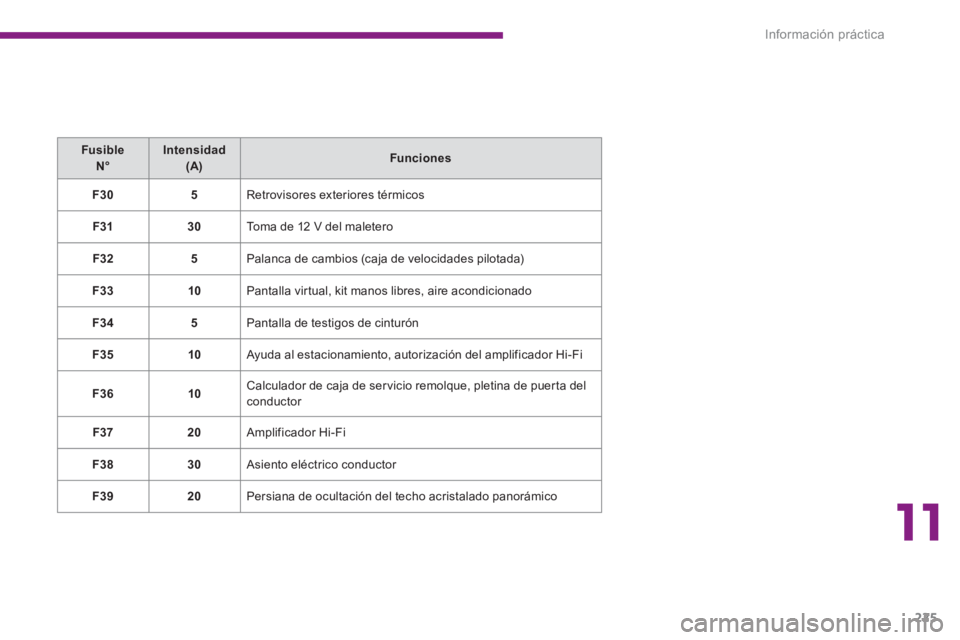

Fusible
N°
Intensidad
(A)
Funciones
F30
5
Retrovisores exteriores térmicos
F31
30
Toma de 12 V del maletero
F32
5
Palanca de cambios (caja de velocidades pilotada)
F33
10
Pantalla virtual, kit manos libres, aire acondicionado
F34
5
Pantalla de testigos de cinturón
F35
10
Ayuda al estacionamiento, autorización del amplificador Hi-Fi
F36
10
Calculador de caja de servicio remolque, pletina de puerta del
conductor
F37
20
Amplificador Hi-Fi
F38
30
Asiento eléctrico conductor
F39
20
Persiana de ocultación del techo acristalado panorámico
Page 228 of 388
Información práctica
226

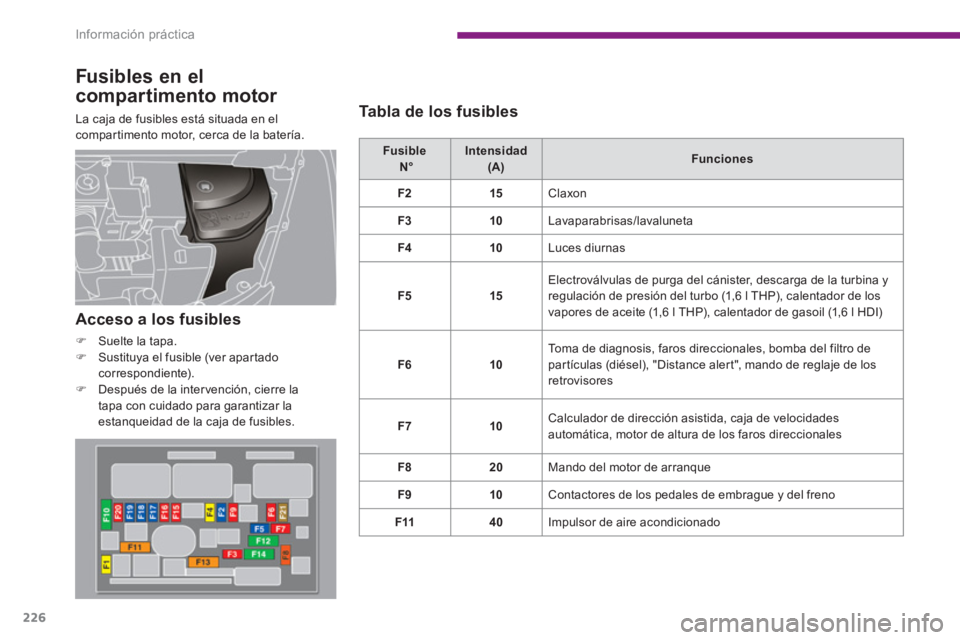

Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.
Fusible
N°
Intensidad
(A)
Funciones
F2
15
Claxon
F3
10
Lavaparabrisas/lavaluneta
F4
10
Luces diurnas
F5
15
Electroválvulas de purga del cánister, descarga de la turbina y
regulación de presión del turbo (1,6 l THP), calentador de los
vapores de aceite (1,6 l THP), calentador de gasoil (1,6 l HDI)
F6
10
Toma de diagnosis, faros direccionales, bomba del filtro de
partículas (diésel), "Distance alert", mando de reglaje de los
retrovisores
F7
10
Calculador de dirección asistida, caja de velocidades
automática, motor de altura de los faros direccionales
F8
20
Mando del motor de arranque
F9
10
Contactores de los pedales de embrague y del freno
F11
40
Impulsor de aire acondicionado
Acceso a los fusibles
)
Suelte la tapa.
)
Sustituya el fusible (ver apartado
correspondiente).
)
Después de la inter vención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de los fusibles
Page 229 of 388
11
Información práctica
227

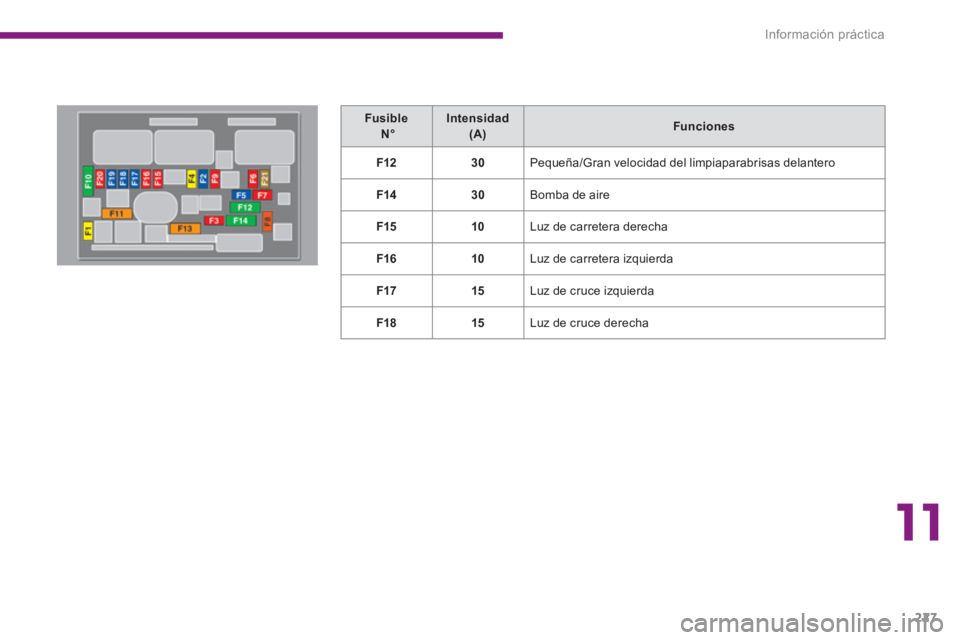

Fusible
N°
Intensidad
(A)
Funciones
F12
30
Pequeña/Gran velocidad del limpiaparabrisas delantero
F14
30
Bomba de aire
F15
10
Luz de carretera derecha
F16
10
Luz de carretera izquierda
F17
15
Luz de cruce izquierda
F18
15
Luz de cruce derecha
Page 230 of 388
Información práctica
228
Fusible
N°
Intensidad
(A)
Funciones
F2
5
Contactor bifunción de frenos
F3
5
Caja de carga de la batería
F4
25
Electroválvulas ABS/CDS
F6
15
Caja de velocidades pilotada/automática

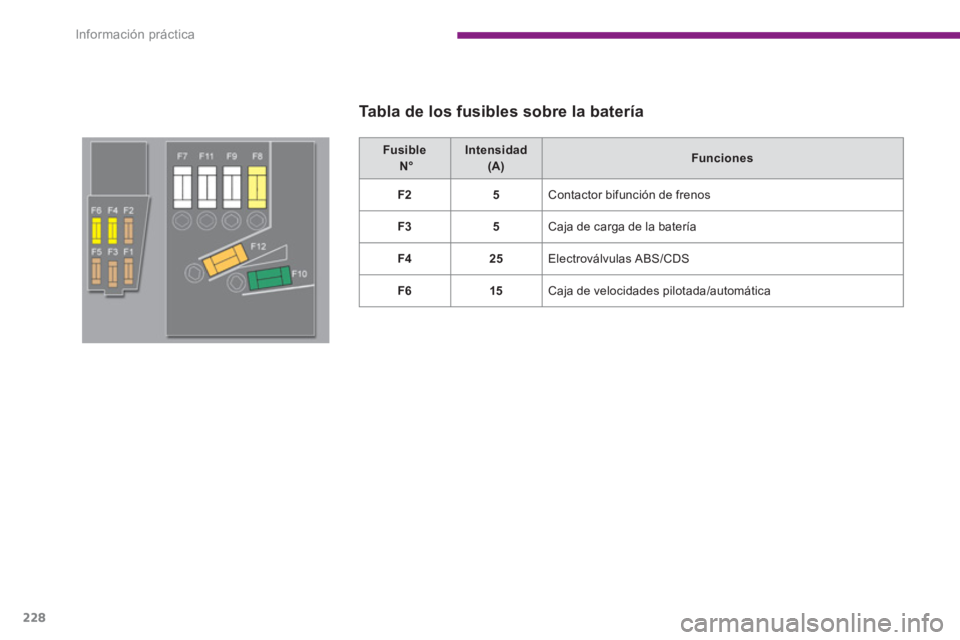

Tabla de los fusibles sobre la batería
