PEUGEOT 308 2024 Návod na použití (in Czech)

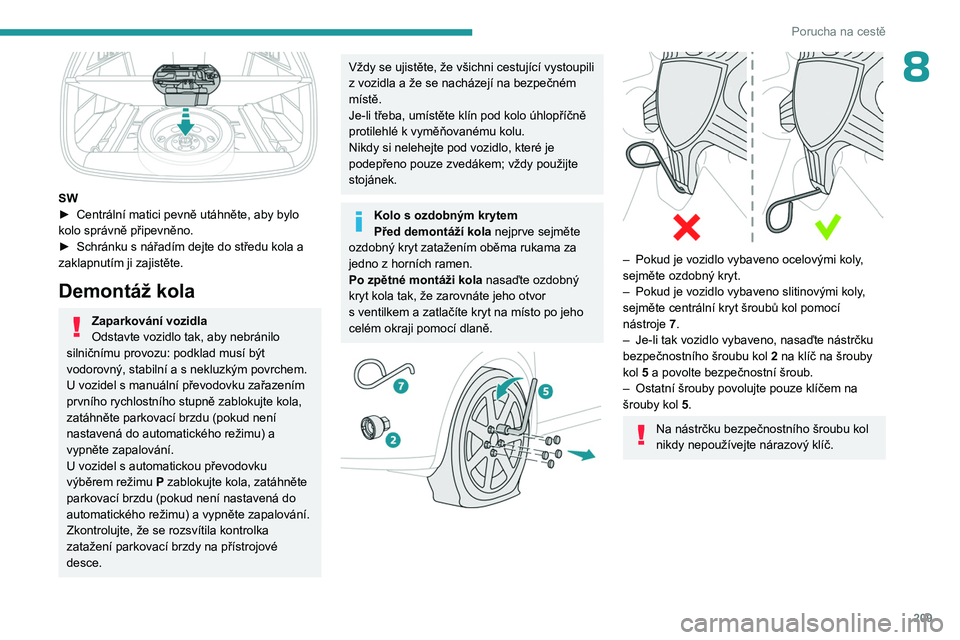

209
Porucha na cestě
8

SW
► Centrální matici pevně utáhněte, aby bylo
kolo správně připevněno.
►

Schránku s nářadím dejte do středu kola a
zaklapnutím ji zajistěte.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
U vozidel s manuální převodovku zařazením
prvního rychlostního stupně zablokujte kola,
zatáhněte parkovací brzdu (pokud není
nastavená do automatického režimu) a
vypněte zapalování.
U vozidel s automatickou převodovku
výběrem režimu P zablokujte kola, zatáhněte
parkovací brzdu (pokud není nastavená do
automatického režimu) a vypněte zapalování.
Zkontrolujte, že se rozsvítila kontrolka
zatažení parkovací brzdy na přístrojové
desce.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytem
Před demontáží kola nejprve sejměte
ozdobný kryt zatažením oběma rukama za
jedno z
horních ramen.
Po zpětné montáži kola nasaďte ozdobný
kryt kola tak, že zarovnáte jeho otvor
s

ventilkem a zatlačíte kryt na místo po jeho
celém okraji pomocí dlaně.




– Pokud je vozidlo vybaveno ocelovými koly ,
sejměte ozdobný kryt.
–

Pokud je vozidlo vybaveno slitinovými koly
,
sejměte centrální kryt šroubů kol pomocí
nástroje 7.
–

Je-li tak vozidlo vybaveno, nasaďte nástrčku
bezpečnostního šroubu kol 2

na klíč na šrouby
kol 5 a povolte bezpečnostní šroub.
–

Ostatní šrouby povolujte pouze klíčem na
šrouby kol

5.
Na nástrčku bezpečnostního šroubu kol
nikdy nepoužívejte nárazový klíč.

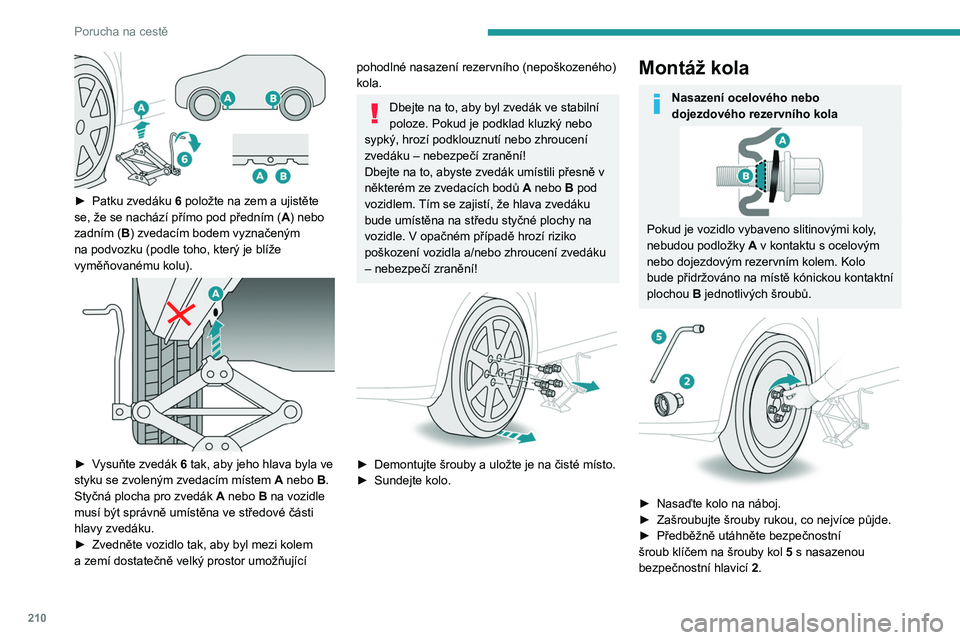

210
Porucha na cestě

► Patku zvedáku 6 položte na zem a ujistěte
se, že se nachází přímo pod předním (A) nebo
zadním
(B) zvedacím bodem vyznačeným
na podvozku (podle toho, který je blíže
vyměňovanému kolu).


► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B.
Styčná plocha pro zvedák

A
nebo B na vozidle
musí být správně umístěna ve středové části
hlavy zvedáku.
►

Zvedněte vozidlo tak, aby byl mezi kolem
a

zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo zhroucení
zvedáku – nebezpečí zranění!
Dbejte na to, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy na
vozidle. V
opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou, co nejvíce půjde.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol


5
s nasazenou
bezpečnostní hlavicí

2
.

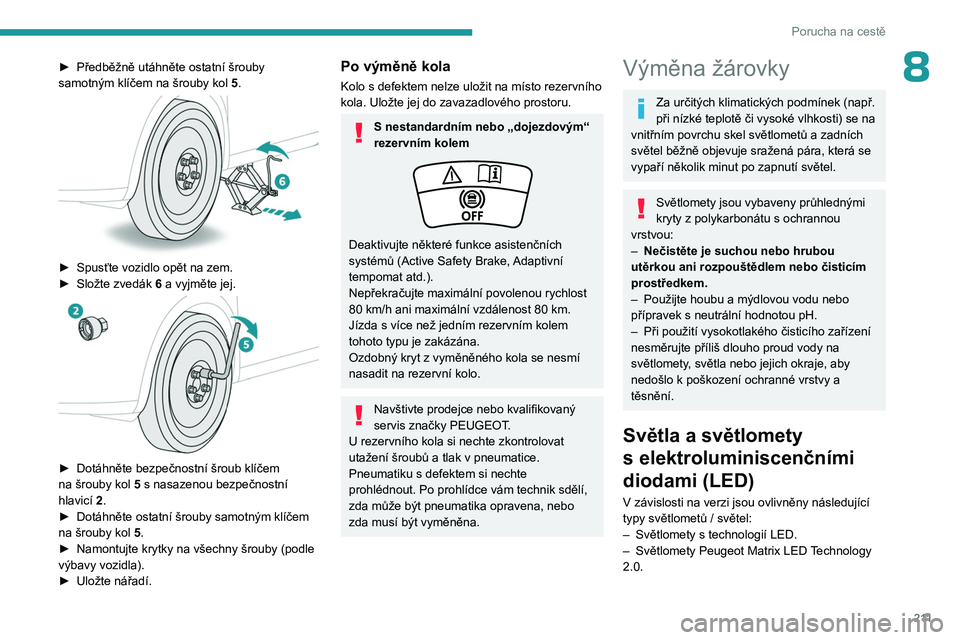

2 11
Porucha na cestě
8► Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5
.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.


► Dotáhněte bezpečnostní šroub klíčem
na šrouby kol 5 s nasazenou bezpečnostní
hlavicí
2.
►

Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol 5

.
►

Namontujte krytky na všechny šrouby (podle
výbavy vozidla).
►


Uložte nářadí.
Po výměně kola
Kolo s defektem nelze uložit na místo rezervního
kola. Uložte jej do zavazadlového prostoru.
S nestandardním nebo „dojezdovým“
rezervním kolem
Deaktivujte některé funkce asistenčních
systémů (Active Safety Brake, Adaptivní
tempomat atd.).
Nepřekračujte maximální povolenou rychlost
80
km/h ani maximální vzdálenost 80 km.
Jízda s
více než jedním rezervním kolem
tohoto typu je zakázána.
Ozdobný kryt z
vyměněného kola se nesmí
nasadit na rezervní kolo.
Navštivte prodejce nebo kvalifikovaný
servis značky PEUGEOT.
U rezervního kola si nechte zkontrolovat
utažení šroubů a tlak v
pneumatice.
Pneumatiku s
defektem si nechte
prohlédnout. Po prohlídce vám technik sdělí,
zda může být pneumatika opravena, nebo
zda musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–

Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
–


Použijte houbu a mýdlovou vodu nebo
přípravek s

neutrální hodnotou pH.
–

Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Světla a světlomety
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Světlomety s
technologií LED.
–

Světlomety Peugeot Matrix LED
Technology
2.0.

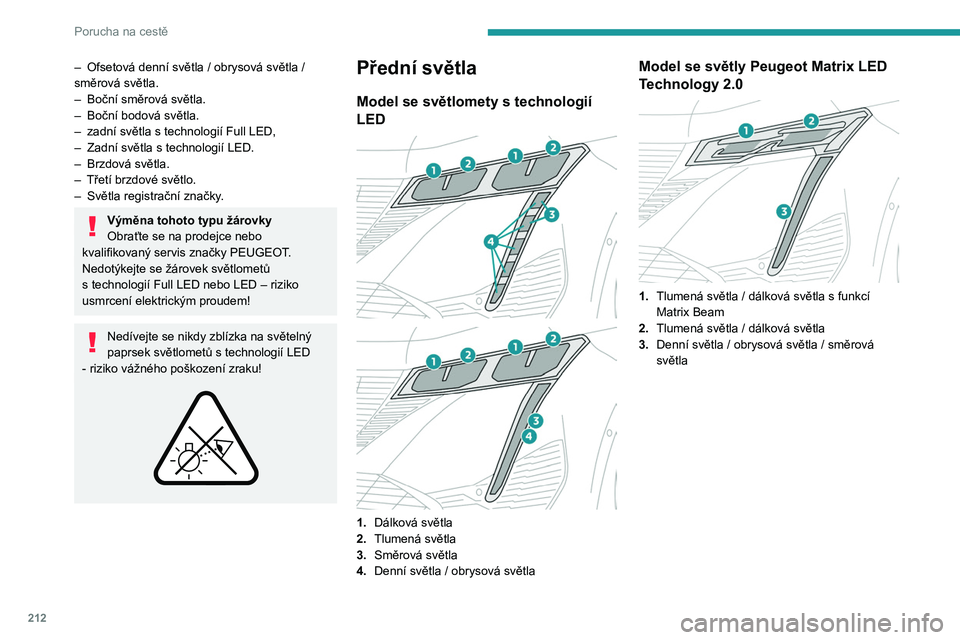

212
Porucha na cestě
– Ofsetová denní světla / obrysová světla /
směrová světla.
–

Boční směrová světla.
–


Boční bodová světla.
–


zadní světla s
technologií Full LED,
–

Zadní světla s
technologií LED.
–

Brzdová světla.
–


Třetí brzdové světlo.
–


Světla registrační značky
.
Výměna tohoto typu žárovky
Obraťte se na prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Nedotýkejte se žárovek světlometů
s

technologií Full LED nebo LED – riziko
usmrcení elektrickým proudem!
Nedívejte se nikdy zblízka na světelný
paprsek světlometů s technologií LED
- riziko vážného poškození zraku!


Přední světla
Model se světlomety s technologií
LED




1. Dálková světla
2. Tlumená světla
3. Směrová světla
4. Denní světla / obrysová světla
Model se světly Peugeot Matrix LED
Technology 2.0


1.Tlumená světla / dálková světla s funkcí
Matrix Beam
2. Tlumená světla / dálková světla
3. Denní světla / obrysová světla / směrová
světla

213
Porucha na cestě
8Zadní světla
Model se světly LED

Model se světly Full LED 3D

1.Směrová světla (LED)
2. Brzdová světla / obrysová světla (LED)
3. Obrysová světla (LED)
4.Mlhová světla (P21W)
5. Zpětná světla na couvání (W16W)
Zpětná světla na couvání / mlhová
světla


Tyto žárovky se mění z vnější strany zadního
nárazníku.
►

Pomocí hvězdicového šroubováku
odšroubujte upevňovací šrouby z

přístupové
záklopky pod nárazníkem.
►

Uvolněte přístupovou záklopku.
►


Otočte držák žárovky o
čtvrt otáčky a vyjměte
jej.
►

Mlhové světlo: otočte žárovku o
čtvrt otáčky
a
vyměňte ji.
►

Zpětné světlo na couvání: vytáhněte žárovku
a

vyměňte ji.
Měníte-li žárovku do několika minut od
vypnutí zapalování, dávejte pozor, abyste
se nedotkli výfuku - riziko popálení!
Pojistky
Výměna pojistky
Veškeré práce smí provádět výhradně
prodejce nebo kvalifikovaný servis značky
PEUGEOT.
Výměna pojistky třetí stranou by mohla
způsobit závažnou poruchu vozidla.
Montáž elektrických doplňků
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se standardním i
volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

dealerem značky PEUGEOT nebo
kvalifikovaným servisem.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy způsobené montáží
doplňků, které nejsou dodávány nebo
doporučeny společností PEUGEOT a
nebyly
namontovány podle jejích doporučení,
zejména pokud celková spotřeba energie
všech dodatečně připojených zařízení
překročí 10
mA.

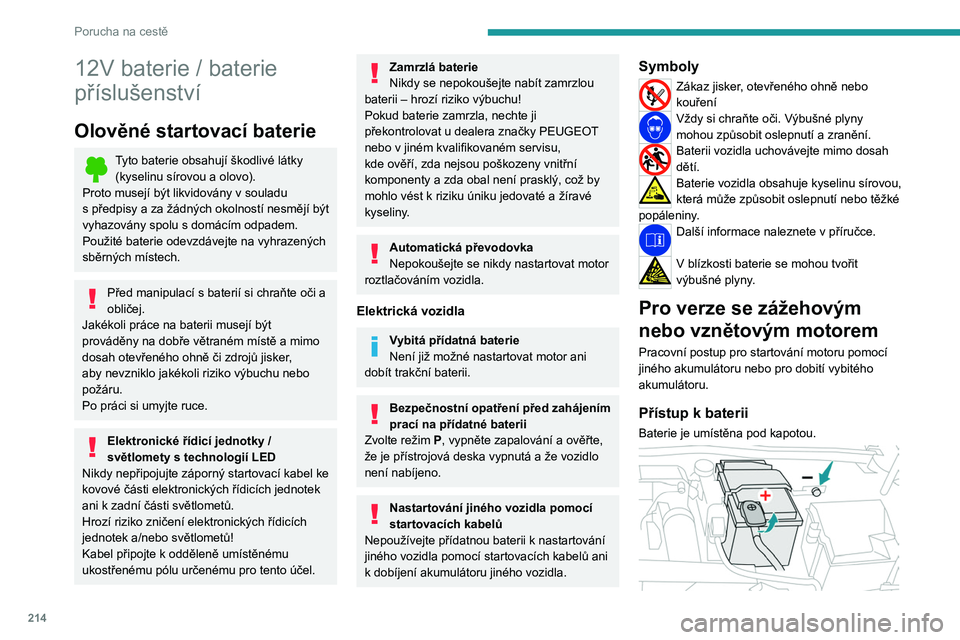

214
Porucha na cestě
12V baterie / baterie
příslušenství
Olověné startovací baterie
Tyto baterie obsahují škodlivé látky (kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie odevzdávejte na vyhrazených
sběrných místech.
Před manipulací s baterií si chraňte oči a
obličej.
Jakékoli práce na baterii musejí být
prováděny na dobře větraném místě a mimo
dosah otevřeného ohně či zdrojů jisker
,
aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.
Elektronické řídicí jednotky /
světlomety s technologií LED
Nikdy nepřipojujte záporný startovací kabel ke
kovové části elektronických řídicích jednotek
ani k
zadní části světlometů.
Hrozí riziko zničení elektronických řídicích
jednotek a/nebo světlometů!
Kabel připojte k odděleně umístěnému
ukostřenému pólu určenému pro tento účel.
Zamrzlá baterie
Nikdy se nepokoušejte nabít zamrzlou
baterii – hrozí riziko výbuchu!
Pokud baterie zamrzla, nechte ji
překontrolovat u dealera značky PEUGEOT
nebo v
jiném kvalifikovaném servisu,
kde ověří, zda nejsou poškozeny vnitřní
komponenty a zda obal není prasklý, což by
mohlo vést k
riziku úniku jedovaté a žíravé
kyseliny.
Automatická převodovka
Nepokoušejte se nikdy nastartovat motor
roztlačováním vozidla.
Elektrická vozidla
Vybitá přídatná baterie
Není již možné nastartovat motor ani
dobít trakční baterii.
Bezpečnostní opatření před zahájením
prací na přídatné baterii
Zvolte režim P, vypněte zapalování a ověřte,
že je přístrojová deska vypnutá a že vozidlo
není nabíjeno.
Nastartování jiného vozidla pomocí
startovacích kabelů
Nepoužívejte přídatnou baterii k nastartování
jiného vozidla pomocí startovacích kabelů ani
k dobíjení akumulátoru jiného vozidla.
Symboly
Zákaz jisker, otevřeného ohně nebo
kouření
Vždy si chraňte oči. Výbušné plyny
mohou způsobit oslepnutí a zranění.
Baterii vozidla uchovávejte mimo dosah
dětí.
Baterie vozidla obsahuje kyselinu sírovou,
která může způsobit oslepnutí nebo těžké
popáleniny.
Další informace naleznete v příručce.
V blízkosti baterie se mohou tvořit
výbušné plyny .
Pro verze se zážehovým
nebo vznětovým motorem
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Přístup k baterii
Baterie je umístěna pod kapotou.

215
Porucha na cestě

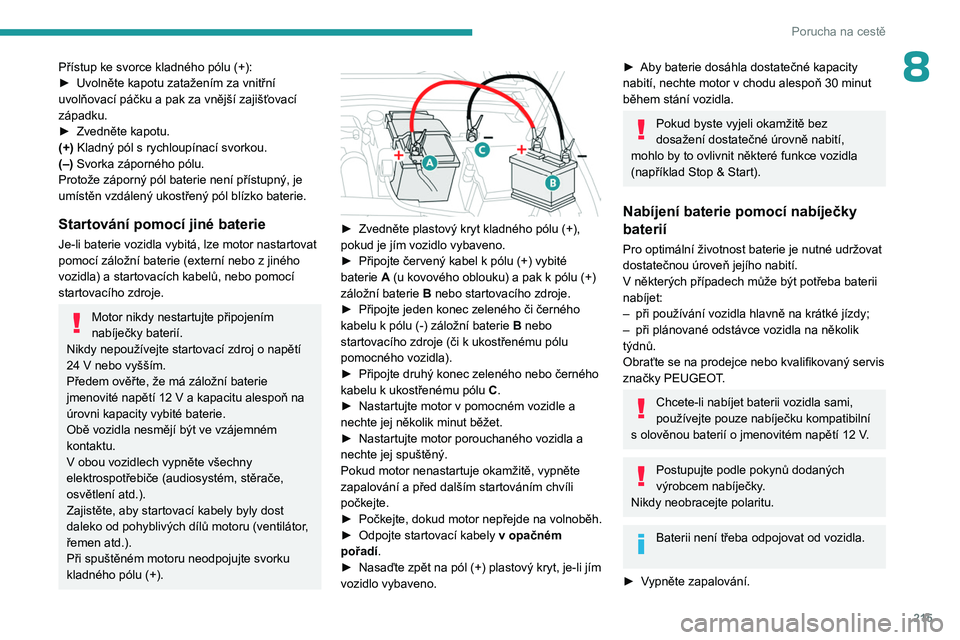

8Přístup ke svorce kladného pólu (+):
► Uvolněte kapotu zatažením za vnitřní
uvolňovací páčku a pak za vnější zajišťovací
západku.
►

Zvedněte kapotu.
(+)

Kladný pól s rychloupínací svorkou.
(–) Svorka záporného pólu.
Protože záporný pól baterie není přístupný, je
umístěn vzdálený ukostřený pól blízko baterie.
Startování pomocí jiné baterie
Je-li baterie vozidla vybitá, lze motor nastartovat
pomocí záložní baterie (externí nebo z jiného
vozidla) a startovacích kabelů, nebo pomocí
startovacího zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).


► Zvedněte plastový kryt kladného pólu (+),
pokud je jím vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřenému pólu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Odpojte startovací kabely
v opačném
pořadí.
►

Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
► Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v chodu alespoň 30 minut
během stání vozidla.
Pokud byste vyjeli okamžitě bez
dosažení dostatečné úrovně nabití,
mohlo by to ovlivnit některé funkce vozidla
(například Stop & Start).
Nabíjení baterie pomocí nabíječky
baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

při používání vozidla hlavně na krátké jízdy;
–


při plánované odstávce vozidla na několik
týdnů.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT

.
Chcete-li nabíjet baterii vozidla sami,
používejte pouze nabíječku kompatibilní
s

olověnou baterií o jmenovitém napětí 12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
►

V

ypněte zapalování.

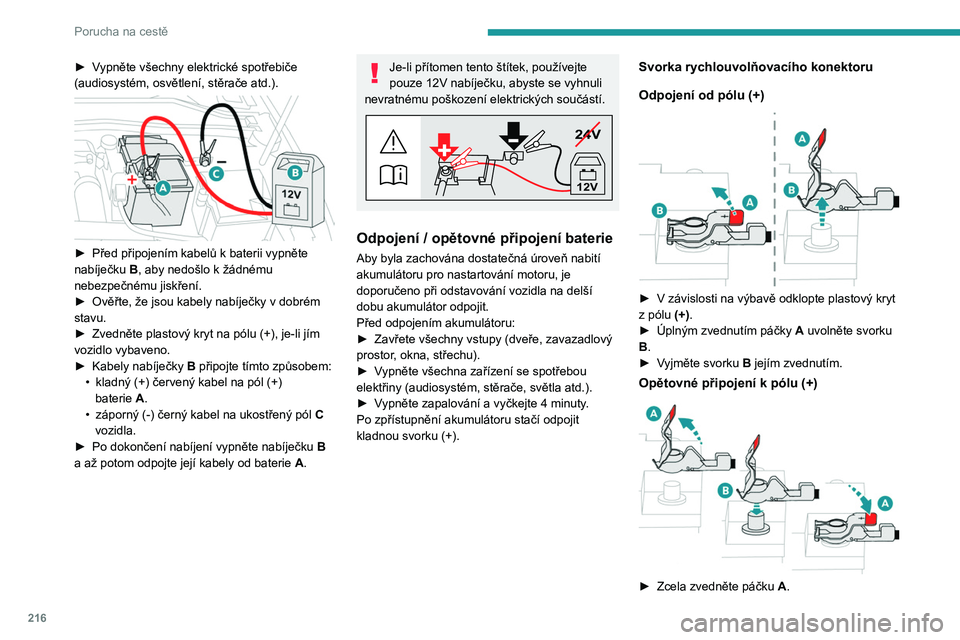

216
Porucha na cestě
► Vypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B , aby nedošlo k žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky

B
připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+)
baterie

A.
•

záporný (-) černý kabel na ukostřený pól

C

vozidla.
►

Po dokončení nabíjení vypněte nabíječku

B

a
až potom odpojte její kabely od baterie
A
.
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku, abyste se vyhnuli
nevratnému poškození elektrických součástí.
24V
12V
Odpojení / opětovné připojení baterie
Aby byla zachována dostatečná úroveň nabití
akumulátoru pro nastartování motoru, je
doporučeno při odstavování vozidla na delší
dobu akumulátor odpojit.
Před odpojením akumulátoru:
►

Zavřete všechny vstupy (dveře, zavazadlový
prostor

, okna, střechu).
►

V
ypněte všechna zařízení se spotřebou
elektřiny (audiosystém, stěrače, světla atd.).
►

V
ypněte zapalování a vyčkejte 4 minuty.
Po zpřístupnění akumulátoru stačí odpojit
kladnou svorku (+).
Svorka rychlouvolňovacího konektoru
Odpojení od pólu (+)


► V závislosti na výbavě odklopte plastový kryt
z pólu (+).
►

Úplným zvednutím páčky A

uvolněte svorku
B.
►

V
yjměte svorku B jejím zvednutím.
Opětovné připojení k pólu (+)

► Zcela zvedněte páčku A .

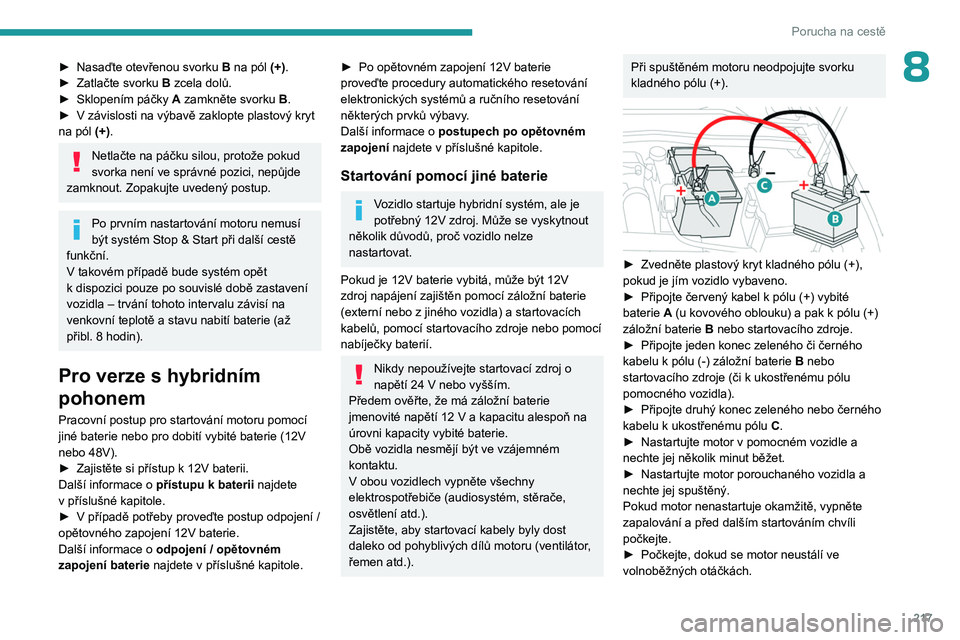

217
Porucha na cestě
8► Nasaďte otevřenou svorku B na pól (+).
► Zatlačte svorku B zcela dolů.
►

Sklopením páčky A

zamkněte svorku B.
►

V
závislosti na výbavě zaklopte plastový kryt
na pól (+).
Netlačte na páčku silou, protože pokud
svorka není ve správné pozici, nepůjde
zamknout. Zopakujte uvedený postup.
Po prvním nastartování motoru nemusí
být systém Stop & Start při další cestě
funkční.
V

takovém případě bude systém opět
k

dispozici pouze po souvislé době zastavení
vozidla – trvání tohoto intervalu závisí na
venkovní teplotě a stavu nabití baterie (až
přibl. 8
hodin).
Pro verze s hybridním
pohonem
Pracovní postup pro startování motoru pomocí
jiné baterie nebo pro dobití vybité baterie (12V
nebo 48V).
►

Zajistěte si přístup k
12V baterii.
Další informace o

přístupu k
baterii najdete
v
příslušné kapitole.
►

V
případě potřeby proveďte postup odpojení /
opětovného zapojení 12V baterie.
Další informace o

odpojení / opětovném
zapojení baterie

najdete v příslušné kapitole.
► Po opětovném zapojení 12V baterie
proveďte procedury automatického resetování
elektronických systémů a
ručního resetování
některých prvků výbavy.
Další informace o

postupech po opětovném
zapojení najdete v

příslušné kapitole.
Startování pomocí jiné baterie
Vozidlo startuje hybridní systém, ale je
potřebný 12V zdroj. Může se vyskytnout
několik důvodů, proč vozidlo nelze
nastartovat.
Pokud je 12V baterie vybitá, může být 12V
zdroj napájení zajištěn pomocí záložní baterie
(externí nebo z
jiného vozidla) a startovacích
kabelů, pomocí startovacího zdroje nebo pomocí
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o
napětí 24 V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).


► Zvedněte plastový kryt kladného pólu (+),
pokud je jím vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřenému pólu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud se motor neustálí ve
volnoběžných otáčkách.

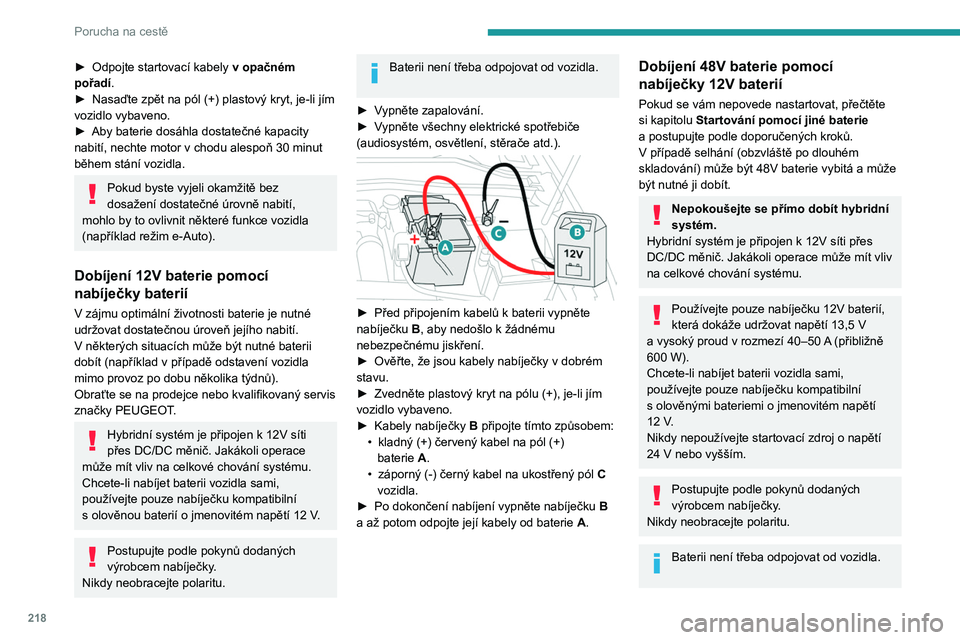

218
Porucha na cestě
► Odpojte startovací kabely v opačném
pořadí.
►

Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
►


Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
během stání vozidla.
Pokud byste vyjeli okamžitě bez
dosažení dostatečné úrovně nabití,
mohlo by to ovlivnit některé funkce vozidla
(například režim e-Auto).
Dobíjení 12V baterie pomocí
nabíječky baterií
V zájmu optimální životnosti baterie je nutné
udržovat dostatečnou úroveň jejího nabití.
V
některých situacích může být nutné baterii
dobít (například v
případě odstavení vozidla
mimo provoz po dobu několika týdnů).
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT.
Hybridní systém je připojen k 12V síti
přes DC/DC měnič. Jakákoli operace
může mít vliv na celkové chování systému.
Chcete-li nabíjet baterii vozidla sami,
používejte pouze nabíječku kompatibilní
s

olověnou baterií o jmenovitém napětí 12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B , aby nedošlo k žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky

B
připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+)
baterie

A.
•

záporný (-) černý kabel na ukostřený pól

C

vozidla.
►

Po dokončení nabíjení vypněte nabíječku

B

a
až potom odpojte její kabely od baterie
A
.
Dobíjení 48V baterie pomocí
nabíječky 12V baterií
Pokud se vám nepovede nastartovat, přečtěte
si kapitolu Startování pomocí jiné baterie
a
postupujte podle doporučených kroků.
V
případě selhání (obzvláště po dlouhém
skladování) může být 48V baterie vybitá a
může
být nutné ji dobít.
Nepokoušejte se přímo dobít hybridní
systém.
Hybridní systém je připojen k
12V síti přes
DC/DC měnič. Jakákoli operace může mít vliv
na celkové chování systému.
Používejte pouze nabíječku 12V baterií,
která dokáže udržovat napětí 13,5 V
a

vysoký proud v rozmezí 40–50
A
(přibližně
600

W).
Chcete-li nabíjet baterii vozidla sami,
používejte pouze nabíječku kompatibilní
s

olověnými bateriemi o jmenovitém napětí
12

V.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
