Peugeot 308 CC 2014 Manual del propietario (in Spanish)

10
i
i
i
149
INFORMACIÓN PRÁCTICA

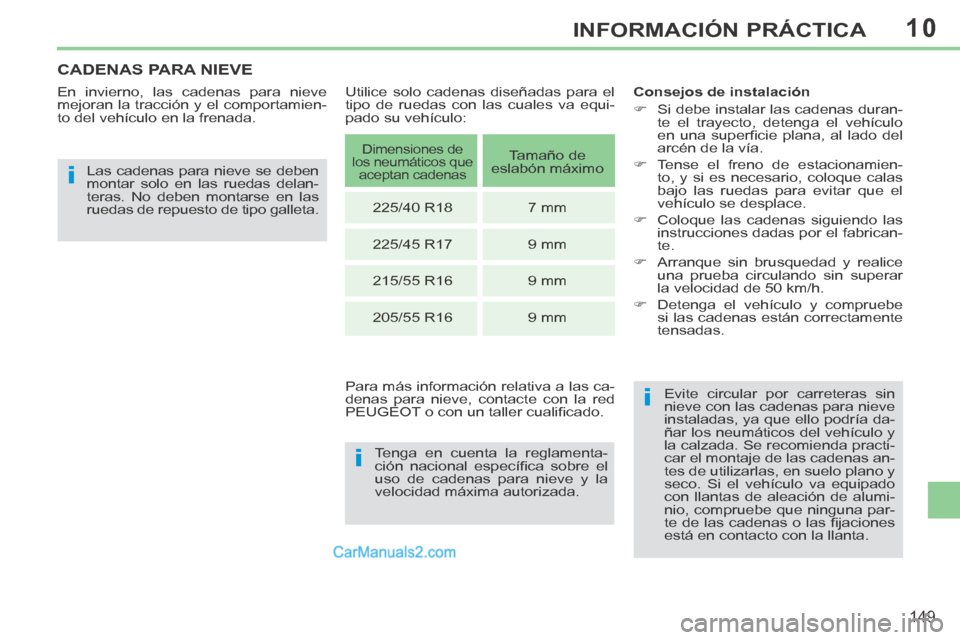

CADENAS PARA NIEVE
En invierno, las cadenas para nieve
mejoran la tracción y el comportamien-
to del vehículo en la frenada. Las cadenas para nieve se deben
montar solo en las ruedas delan-
teras. No deben montarse en las
ruedas de repuesto de tipo galleta.
Tenga en cuenta la reglamenta-
ción nacional específi ca sobre el
uso de cadenas para nieve y la
velocidad máxima autorizada. Consejos de instalación
 Si debe instalar las cadenas duran-
te el trayecto, detenga el vehículo
en una superfi cie plana, al lado del
arcén de la vía.
 Tense el freno de estacionamien- to, y si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
 Coloque las cadenas siguiendo las instrucciones dadas por el fabrican-
te.
 Arranque sin brusquedad y realice una prueba circulando sin superar
la velocidad de 50 km/h.
 Detenga el vehículo y compruebe si las cadenas están correctamente
tensadas.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría da-
ñar los neumáticos del vehículo y
la calzada. Se recomienda practi-
car el montaje de las cadenas an-
tes de utilizarlas, en suelo plano y
seco. Si el vehículo va equipado
con llantas de aleación de alumi-
nio, compruebe que ninguna par-
te de las cadenas o las fi jaciones
está en contacto con la llanta.
Utilice solo cadenas diseñadas para el
tipo de ruedas con las cuales va equi-
pado su vehículo:
Para más información relativa a las ca-
denas para nieve, contacte con la red
PEUGEOT o con un taller cualifi cado.
Dimensiones de
los neumáticos que aceptan cadenas Tamaño de
eslabón máximo
225/40 R18 7 mm
225/45 R17 9 mm
215/55 R16 9 mm
205/55 R16 9 mm

10
!
!
!
150
INFORMACIÓN PRÁCTICA
Riesgo de electrocución
El cambio de una lámpara de xe-
nón (D1S) debe efectuarse en la
red PEUGEOT o en un taller cua-
lifi cado.

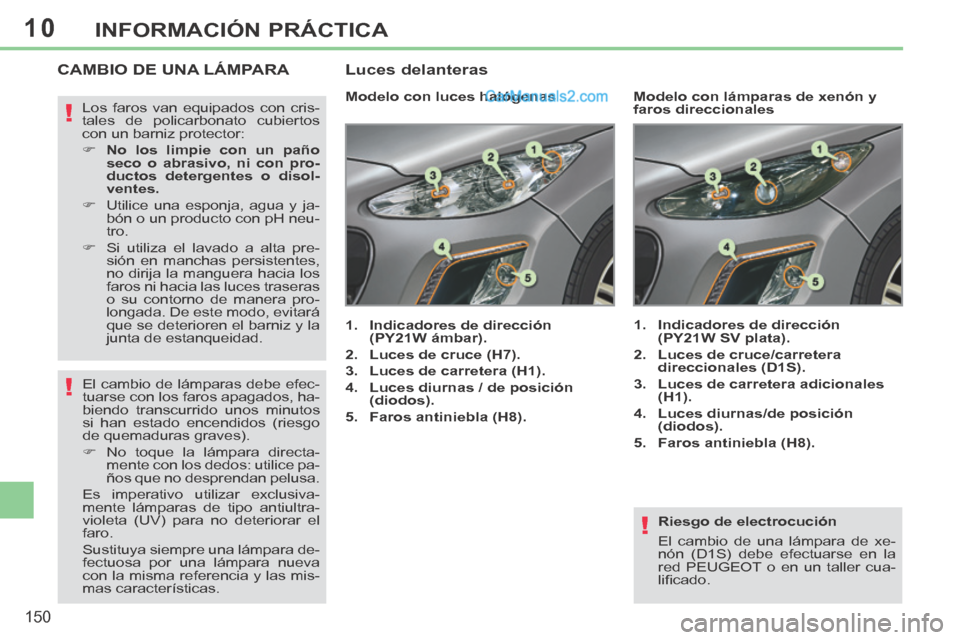

CAMBIO DE UNA LÁMPARA
Modelo con luces halógenas
1. Indicadores de dirección (PY21W ámbar).
2. Luces de cruce (H7).
3. Luces de carretera (H1).
4. Luces diurnas / de posición (diodos).
5. Faros antiniebla (H8). 1. Indicadores de dirección
(PY21W SV plata).
2. Luces de cruce/carretera direccionales (D1S).
3. Luces de carretera adicionales (H1).
4. Luces diurnas/de posición (diodos).
5. Faros antiniebla (H8).
Modelo con lámparas de xenón y
faros direccionales
Los faros van equipados con cris-
tales de policarbonato cubiertos
con un barniz protector:
 No los limpie con un paño
seco o abrasivo, ni con pro-
ductos detergentes o disol-
ventes.
 Utilice una esponja, agua y ja- bón o un producto con pH neu-
tro.
 Si utiliza el lavado a alta pre- sión en manchas persistentes,
no dirija la manguera hacia los
faros ni hacia las luces traseras
o su contorno de manera pro-
longada. De este modo, evitará
que se deterioren el barniz y la
junta de estanqueidad.
Luces delanteras
El cambio de lámparas debe efec-
tuarse con los faros apagados, ha-
biendo transcurrido unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
 No toque la lámpara directa-mente con los dedos: utilice pa-
ños que no desprendan pelusa.
Es imperativo utilizar exclusiva-
mente lámparas de tipo antiultra-
violeta (UV) para no deteriorar el
faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva
con la misma referencia y las mis-
mas características.

10
i
!
151
INFORMACIÓN PRÁCTICA

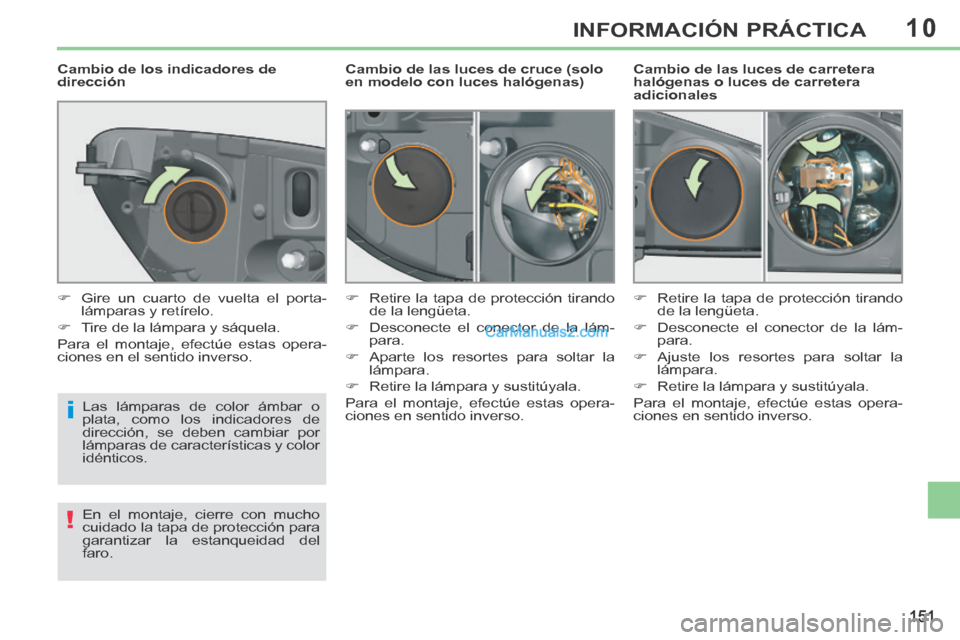

Cambio de las luces de carretera
halógenas o luces de carretera
adicionales
Cambio de las luces de cruce (solo
en modelo con luces halógenas)
Cambio de los indicadores de
dirección
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y color
idénticos.
En el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del
faro.
 Gire un cuarto de vuelta el porta-
lámparas y retírelo.
 Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.  Retire la tapa de protección tirando
de la lengüeta.
 Desconecte el conector de la lám- para.
 Aparte los resortes para soltar la lámpara.
 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.  Retire la tapa de protección tirando
de la lengüeta.
 Desconecte el conector de la lám- para.
 Ajuste los resortes para soltar la lámpara.
 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

10
152
INFORMACIÓN PRÁCTICA

Cambio de los faros antiniebla
Para cambiar estas lámparas, contacte
con la red PEUGEOT o un taller cuali-
fi cado.
Cambio de las luces laterales
Para cambiar este tipo de lámparas de
diodos, consulte con la Red PEUGEOT
o con un taller cualifi cado.
Cambio de los repetidores laterales
de intermitente integrado
 Inserte un destornillador en el cen-
tro del repetidor, entre éste y la base
del retrovisor.
 Mueva el destornillador para extraer el repetidor y retírelo.
 Desconecte el conector del repeti- dor.
Para el montaje, efectúe estas opera-
ciones, pero en sentido inverso.
Para comprarlos, contacte con la Red
PEUGEOT o con un taller cualifi cado. Cambio de las luces diurnas/de
posición
Para cambiar este tipo de lámparas de
diodos electroluminiscentes, consulte
con la red PEUGEOT o con un taller
cualifi cado.

10
!
153
INFORMACIÓN PRÁCTICA

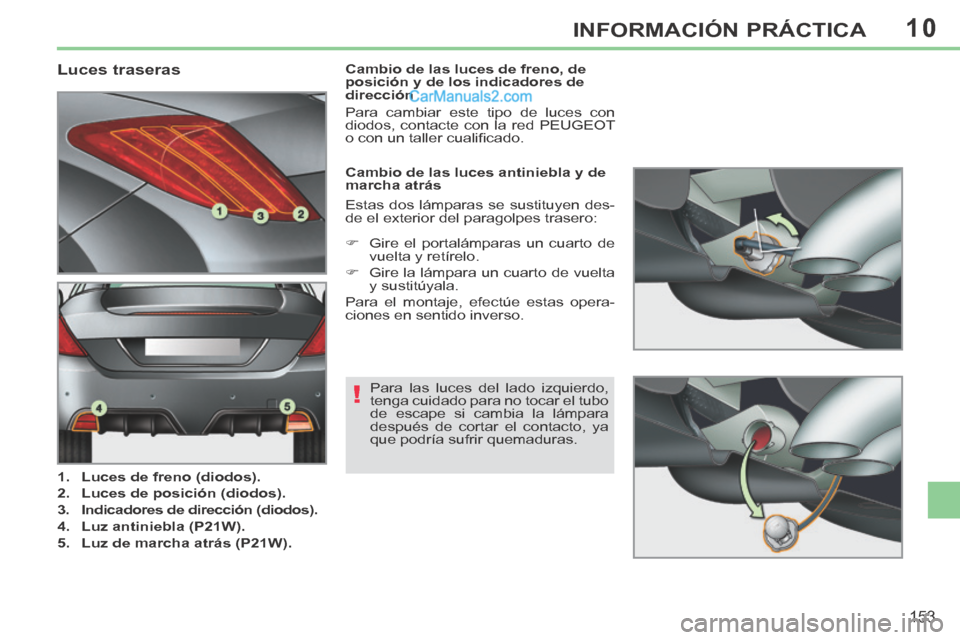

Luces traseras
1. Luces de freno (diodos).
2. Luces de posición (diodos).
3. Indicadores de dirección (diodos).
4. Luz antiniebla (P21W).
5. Luz de marcha atrás ( P21W ). Cambio de las luces antiniebla y de
marcha atrás
Estas dos lámparas se sustituyen des-
de el exterior del paragolpes trasero:
Para las luces del lado izquierdo,
tenga cuidado para no tocar el tubo
de escape si cambia la lámpara
después de cortar el contacto, ya
que podría sufrir quemaduras.
 Gire el portalámparas un cuarto de
vuelta y retírelo.
 Gire la lámpara un cuarto de vuelta y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso. Cambio de las luces de freno, de
posición y de los indicadores de
dirección
Para cambiar este tipo de luces con
diodos, contacte con la red PEUGEOT
o con un taller cualifi cado.

10
!

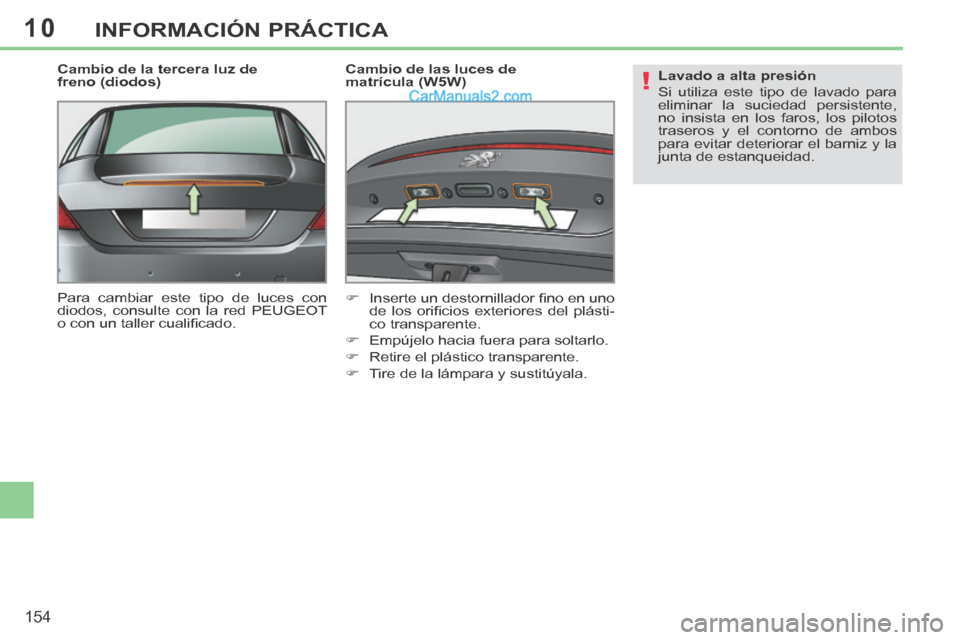

154
INFORMACIÓN PRÁCTICA
Cambio de la tercera luz de
freno (diodos)
Para cambiar este tipo de luces con
diodos, consulte con la red PEUGEOT
o con un taller cualifi cado. Cambio de las luces de
matrícula (W5W)
 Inserte un destornillador fi no en uno
de los orifi cios exteriores del plásti-
co transparente.
 Empújelo hacia fuera para soltarlo.
 Retire el plástico transparente.
 Tire de la lámpara y sustitúyala. Lavado a alta presión
Si utiliza este tipo de lavado para
eliminar la suciedad persistente,
no insista en los faros, los pilotos
traseros y el contorno de ambos
para evitar deteriorar el barniz y la
junta de estanqueidad.

10
!
i
155
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda responsa-
bilidad relativa a los gastos que se
puedan derivar de la reparación del
vehículo o a los fallos de funciona-
miento que puedan resultar de la
instalación de accesorios auxilia-
res no suministrados ni recomen-
dados por PEUGEOT, o no instala-
dos según sus prescripciones, en
particular cuando el consumo del
conjunto de los dispositivos conec-
tados supere los 10 miliamperios. Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo
está diseñado para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros disposi-
tivos o accesorios eléctricos en
el vehículo, consulte con la red
PEUGEOT o con un taller cualifi -
cado.

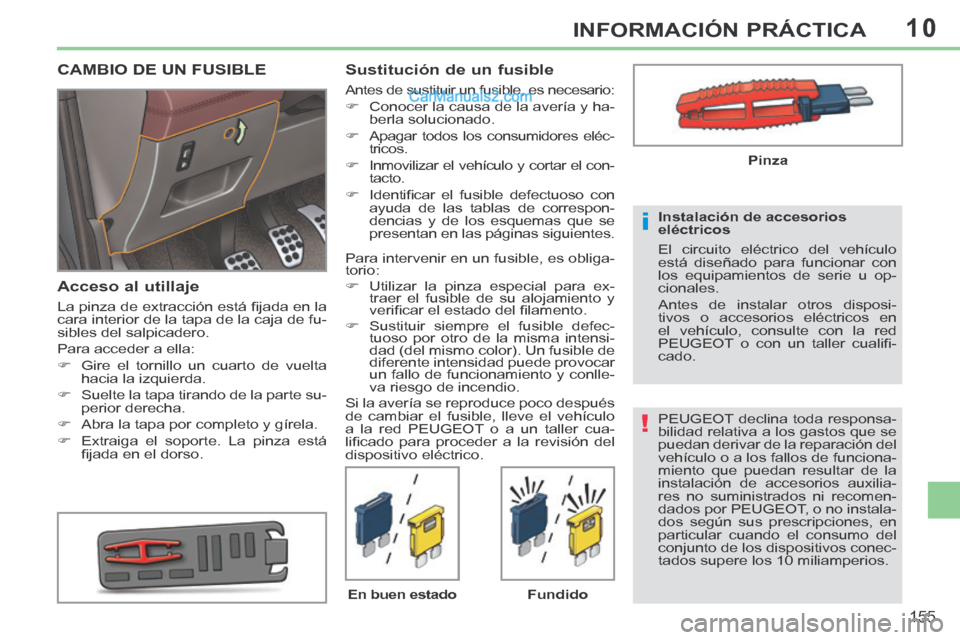

CAMBIO DE UN FUSIBLE
Acceso al utillaje
La pinza de extracción está fi jada en la
cara interior de la tapa de la caja de fu-
sibles del salpicadero.
Para acceder a ella:
 Gire el tornillo un cuarto de vuelta hacia la izquierda.
 Suelte la tapa tirando de la parte su- perior derecha.
 Abra la tapa por completo y gírela.
 Extraiga el soporte. La pinza está fi jada en el dorso.
Sustitución de un fusible
Antes de sustituir un fusible, es necesario:
 Conocer la causa de la avería y ha-berla solucionado.
 Apagar todos los consumidores eléc-
tricos.
 Inmovilizar el vehículo y cortar el con-
tacto.
 Identifi car el fusible defectuoso con
ayuda de las tablas de correspon-
dencias y de los esquemas que se
presentan en las páginas siguientes.
En buen estado Fundido Pinza
Para intervenir en un fusible, es obliga-
torio:
 Utilizar la pinza especial para ex- traer el fusible de su alojamiento y
verifi car el estado del fi lamento.
 Sustituir siempre el fusible defec- tuoso por otro de la misma intensi-
dad (del mismo color). Un fusible de
diferente intensidad puede provocar
un fallo de funcionamiento y conlle-
va riesgo de incendio.
Si la avería se reproduce poco después
de cambiar el fusible, lleve el vehículo
a la red PEUGEOT o a un taller cua-
lifi cado para proceder a la revisión del
dispositivo eléctrico.

10
156
INFORMACIÓN PRÁCTICA

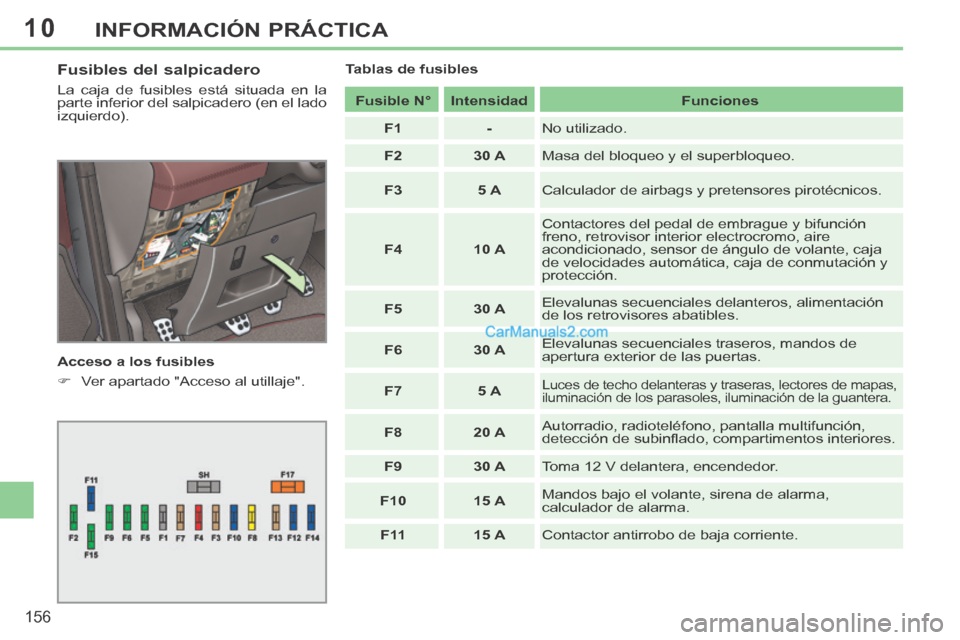

Fusibles del salpicadero
La caja de fusibles está situada en la
parte inferior del salpicadero (en el lado
izquierdo).
Acceso a los fusibles
 Ver apartado "Acceso al utillaje". Tablas de fusibles
Fusible N° Intensidad Funciones
F1 - No utilizado.
F2 30 A Masa del bloqueo y el superbloqueo.
F3 5 A Calculador de airbags y pretensores pirotécnicos.
F4 10 A Contactores del pedal de embrague y bifunción
freno, retrovisor interior electrocromo, aire
acondicionado, sensor de ángulo de volante, caja
de velocidades automática, caja de conmutación y
protección.
F5 30 A Elevalunas secuenciales delanteros, alimentación
de los retrovisores abatibles.
F6 30 A Elevalunas secuenciales traseros, mandos de
apertura exterior de las puertas.
F7 5 A
Luces de techo delanteras y traseras, lectores de mapas,
iluminación de los parasoles, iluminación de la guantera.
F8 20 A Autorradio, radioteléfono, pantalla multifunción,
detección de subinfl ado, compartimentos interiores.
F9 30 A Toma 12 V delantera, encendedor.
F10 15 A Mandos bajo el volante, sirena de alarma,
calculador de alarma.
F11 15 A Contactor antirrobo de baja corriente.

10
157
INFORMACIÓN PRÁCTICA

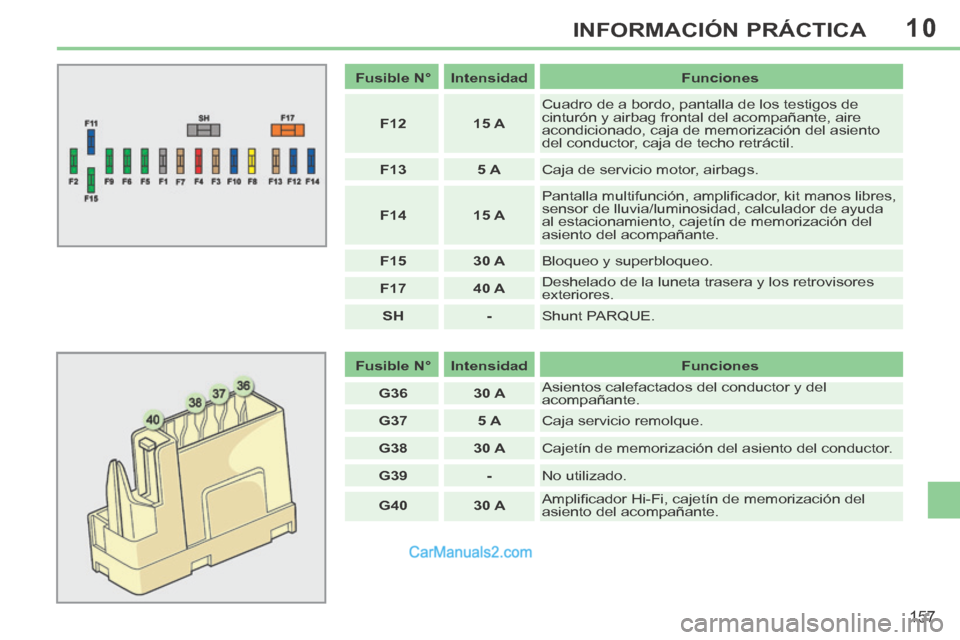

Fusible N° Intensidad Funciones
F12 15 A Cuadro de a bordo, pantalla de los testigos de
cinturón y airbag frontal del acompañante, aire
acondicionado, caja de memorización del asiento
del conductor, caja de techo retráctil.
F13 5 A Caja de servicio motor, airbags.
F14 15 A Pantalla multifunción, amplifi cador, kit manos libres,
sensor de lluvia/luminosidad, calculador de ayuda
al estacionamiento, cajetín de memorización del
asiento del acompañante.
F15 30 A Bloqueo y superbloqueo.
F17 40 A Deshelado de la luneta trasera y los retrovisores
exteriores.
SH - Shunt PARQUE.
Fusible N° Intensidad Funciones
G36 30 A Asientos calefactados del conductor y del
acompañante.
G37 5 A Caja servicio remolque.
G38 30 A Cajetín de memorización del asiento del conductor.
G39 - No utilizado.
G40 30 A Amplifi cador Hi-Fi, cajetín de memorización del
asiento del acompañante.

10
158
INFORMACIÓN PRÁCTICA

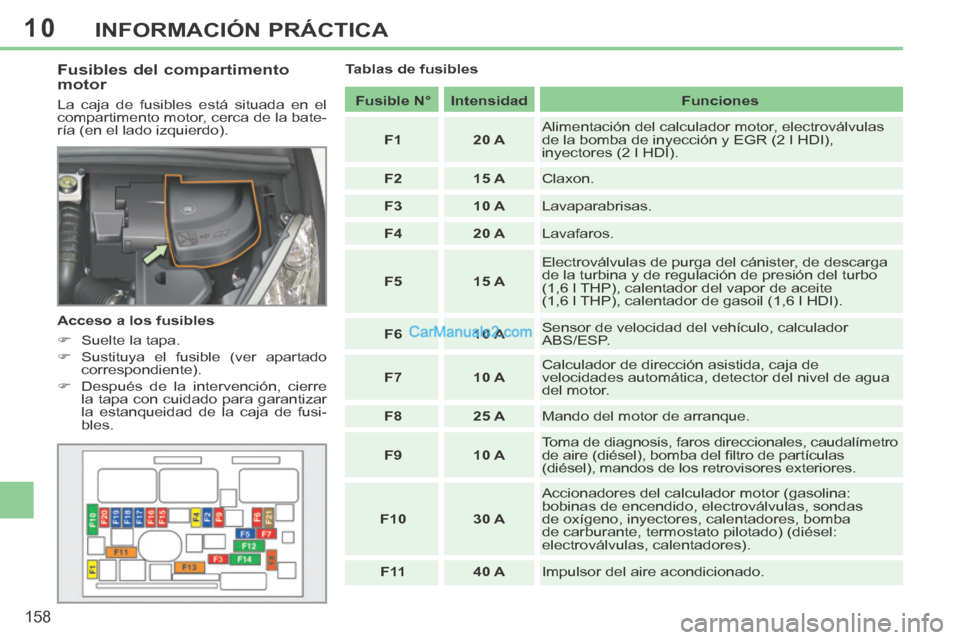

Fusibles del compartimento
motor
La caja de fusibles está situada en el
compartimento motor, cerca de la bate-
ría (en el lado izquierdo).
Acceso a los fusibles
 Suelte la tapa.
 Sustituya el fusible (ver apartado correspondiente).
 Después de la intervención, cierre la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles. Tablas de fusibles
Fusible N° Intensidad Funciones
F1 20 A Alimentación del calculador motor, electroválvulas
de la bomba de inyección y EGR (2 l HDI),
inyectores (2 l HDI).
F2 15 A Claxon.
F3 10 A Lavaparabrisas.
F4 20 A Lavafaros.
F5 15 A Electroválvulas de purga del cánister, de descarga
de la turbina y de regulación de presión del turbo
(1,6 l THP), calentador del vapor de aceite
(1,6 l THP), calentador de gasoil (1,6 l HDI).
F6 10 A Sensor de velocidad del vehículo, calculador
ABS/ESP.
F7 10 A Calculador de dirección asistida, caja de
velocidades automática, detector del nivel de agua
del motor.
F8 25 A Mando del motor de arranque.
F9 10 A Toma de diagnosis, faros direccionales, caudalímetro
de aire (diésel), bomba del fi ltro de partículas
(diésel), mandos de los retrovisores exteriores.
F10 30 A Accionadores del calculador motor (gasolina:
bobinas de encendido, electroválvulas, sondas
de oxígeno, inyectores, calentadores, bomba
de carburante, termostato pilotado) (diésel:
electroválvulas, calentadores).
F 11 40 A Impulsor del aire acondicionado.
