Peugeot 308 SW BL 2008 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2008Pages: 271, PDF-Größe: 12.7 MB
Page 201 of 271
11
ii
PRAKTISCHE TIPPS

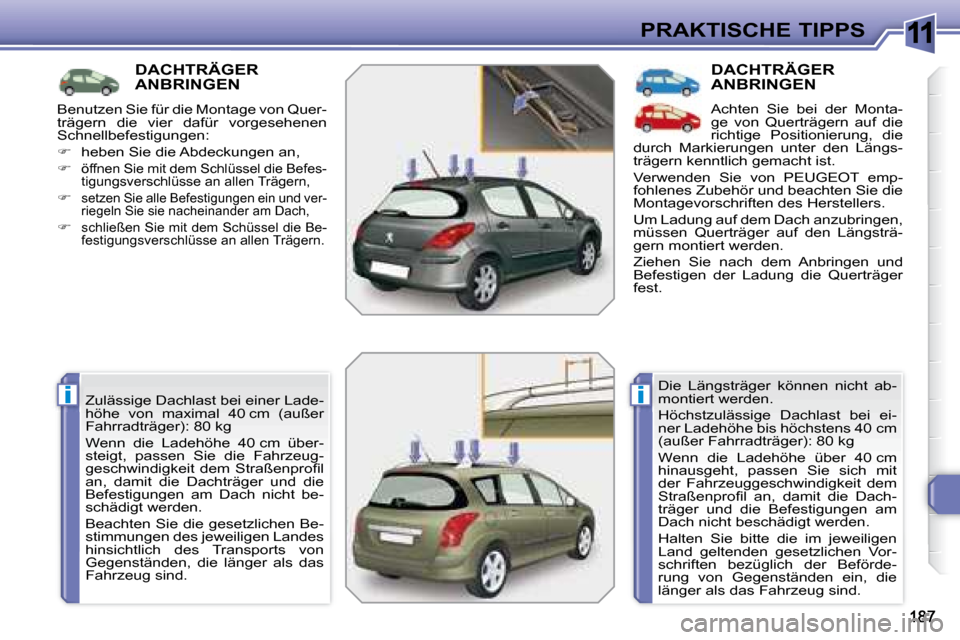

DACHTRÄGERANBRINGEN
Zulässige Dachlast bei einer Lade-
h ö h e v o n m a x i m a l 4 0 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeug-
g e s c h w i n d i g k e i t d e m S t r a ß e n p r o fi l
an, damit die Dachträger und die
Befestigungen am Dach nicht be-
schädigt werden.
Beachten Sie die gesetzlichen Be-
stimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
DACHTRÄGER ANBRINGEN
Achten Sie bei der Monta-
ge von Querträgern auf die
richtige Positionierung, die
durch Markierungen unter den Längs-
trägern kenntlich gemacht ist.
Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
müssen Querträger auf den Längsträ-
gern montiert werden.
Ziehen Sie nach dem Anbringen und
Befestigen der Ladung die Querträger
fest.
Die Längsträger können nicht ab-
montiert werden.
Höchstzulässige Dachlast bei ei-
ner Ladehöhe bis höchstens 40 cm
(außer Fahrradträger): 80 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit
der Fahrzeuggeschwindigkeit dem
S t r a ß e n p r o fi l a n , d a m i t d i e D a c h -
träger und die Befestigungen am
Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförde-
rung von Gegenständen ein, die
länger als das Fahrzeug sind.
Benutzen Sie für die Montage von Quer-
trägern die vier dafür vorgesehenen
Schnellbefestigungen:
heben Sie die Abdeckungen an,
öffnen Sie mit dem Schlüssel die Befes-
tigungsverschlüsse an allen Trägern,
setzen Sie alle Befestigungen ein und ver- riegeln Sie sie nacheinander am Dach,
schließen Sie mit dem Schüssel die Be-festigungsverschlüsse an allen Trägern.
Page 202 of 271
11
i
188
PRAKTISCHE TIPPS

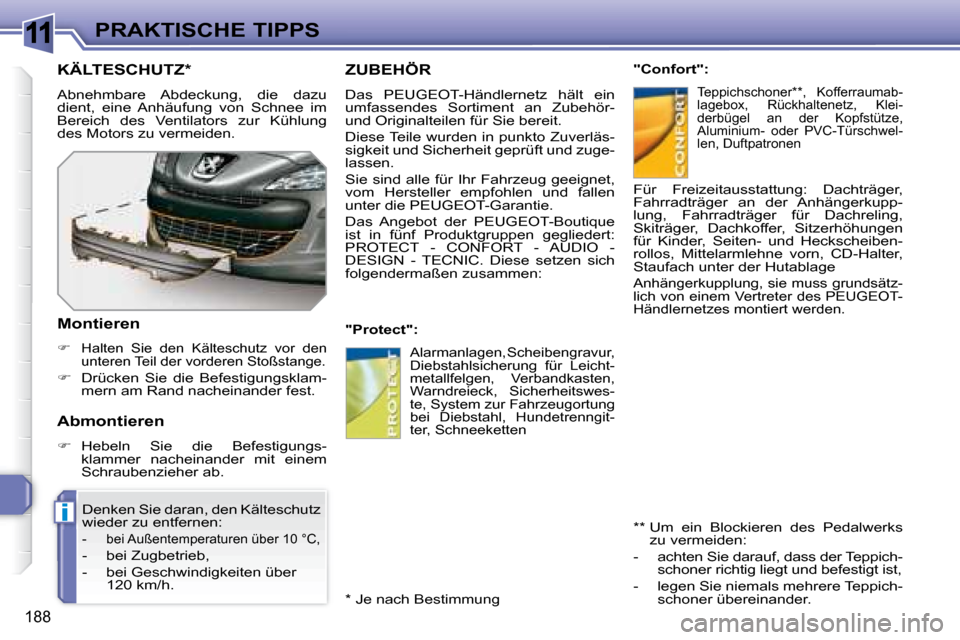

ZUBEHÖR
Das PEUGEOT -Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT -Garantie.
Das Angebot der PEUGEOT -Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC. Diese setzen sich
folgendermaßen zusammen:
"Protect": "Confort": Teppichschoner ** , Kofferraumab-
l a g e b o x , R ü c k h a l t e n e t z , K l e i -
derbügel an der Kopfstütze,
Aluminium- oder PVC-Türschwel-
len, Duftpatronen
Alarmanlagen, Scheibengravur,
Diebstahlsicherung für Leicht-
metallfelgen, Verbandkasten,
Warndreieck, Sicherheitswes-
te, System zur Fahrzeugortung
bei Diebstahl, Hundetrenngit-
ter, Schneeketten
Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT -
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppich- schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren
Halten Sie den Kälteschutz vor den
unteren Teil der vorderen Stoßstange.
Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
- b e i A u ß e n t e m p e r a t u r e n ü b e r 1 0 ° C ,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren
Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmung
Page 203 of 271
11
i
188
PRAKTISCHE TIPPS
ZUBEHÖR
Das PEUGEOT -Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT -Garantie.
Das Angebot der PEUGEOT -Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC. Diese setzen sich
folgendermaßen zusammen:
"Protect": "Confort": Teppichschoner ** , Kofferraumab-
l a g e b o x , R ü c k h a l t e n e t z , K l e i -
derbügel an der Kopfstütze,
Aluminium- oder PVC-Türschwel-
len, Duftpatronen
Alarmanlagen, Scheibengravur,
Diebstahlsicherung für Leicht-
metallfelgen, Verbandkasten,
Warndreieck, Sicherheitswes-
te, System zur Fahrzeugortung
bei Diebstahl, Hundetrenngit-
ter, Schneeketten
Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT -
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppich- schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren
Halten Sie den Kälteschutz vor den
unteren Teil der vorderen Stoßstange.
Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
- b e i A u ß e n t e m p e r a t u r e n ü b e r 1 0 ° C ,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren
Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmung
Page 204 of 271
11
!
i
i
189
PRAKTISCHE TIPPS

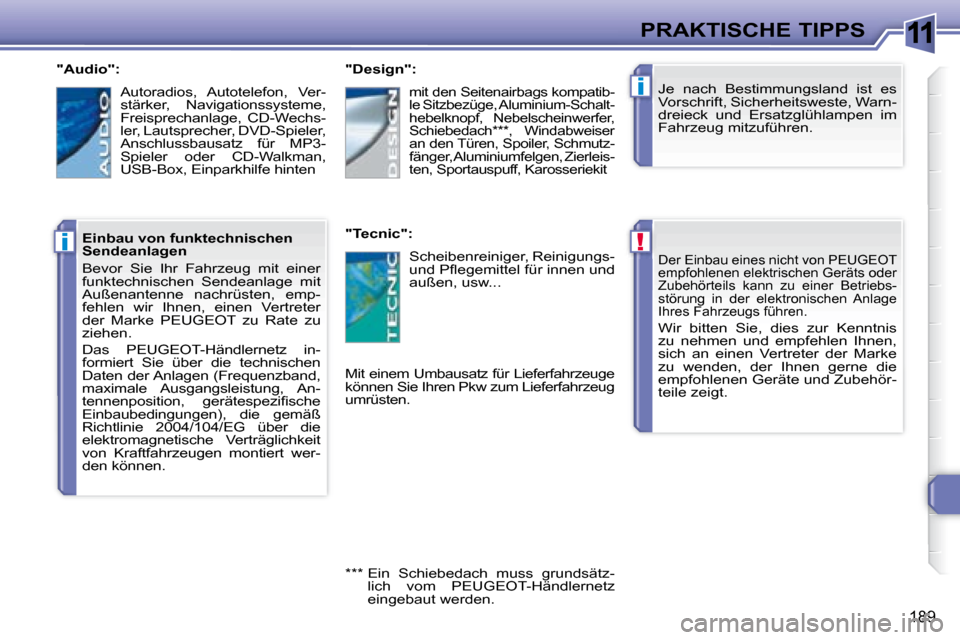

Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.
Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
"Design":
"Tecnic":
Mit einem Umbausatz für Lieferfahrzeuge
können Sie Ihren Pkw zum Lieferfahrzeug
umrüsten.
mit den Seitenairbags kompatib-
le Sitzbezüge, Aluminium-Schalt-
hebelknopf, Nebelscheinwerfer,
Schiebedach *** , Windabweiser
an den Türen, Spoiler, Schmutz-
fänger, Aluminiumfelgen, Zierleis-
ten, Sportauspuff, Karosseriekit
Scheibenreiniger, Reinigungs-
u n d P fl e g e m i t t e l f ü r i n n e n u n d
außen, usw...
*** Ein Schiebedach muss grundsätz- lich vom PEUGEOT -Händlernetz
eingebaut werden.
"Audio":
Autoradios, Autotelefon, Ver-
stärker, Navigationssysteme,
Freisprechanlage, CD-Wechs-
ler, Lautsprecher, DVD-Spieler,
Anschlussbausatz für MP3-
Spieler oder CD-Walkman,
U S B - B o x , E i n p a r k h i l f e h i n t e n
Einbau von funktechnischen
Sendeanlagen
Bevor Sie Ihr Fahrzeug mit einer
funktechnischen Sendeanlage mit
Außenantenne nachrüsten, emp-
fehlen wir Ihnen, einen Vertreter
der Marke PEUGEOT zu Rate zu
ziehen.
Das PEUGEOT -Händlernetz in-
formiert Sie über die technischen
Daten der Anlagen (Frequenzband,
m a x i m a l e A u s g a n g s l e i s t u n g , A n -
t e n n e n p o s i t i o n , g e r ä t e s p e z i fi s c h e
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können.
Page 205 of 271
12
190

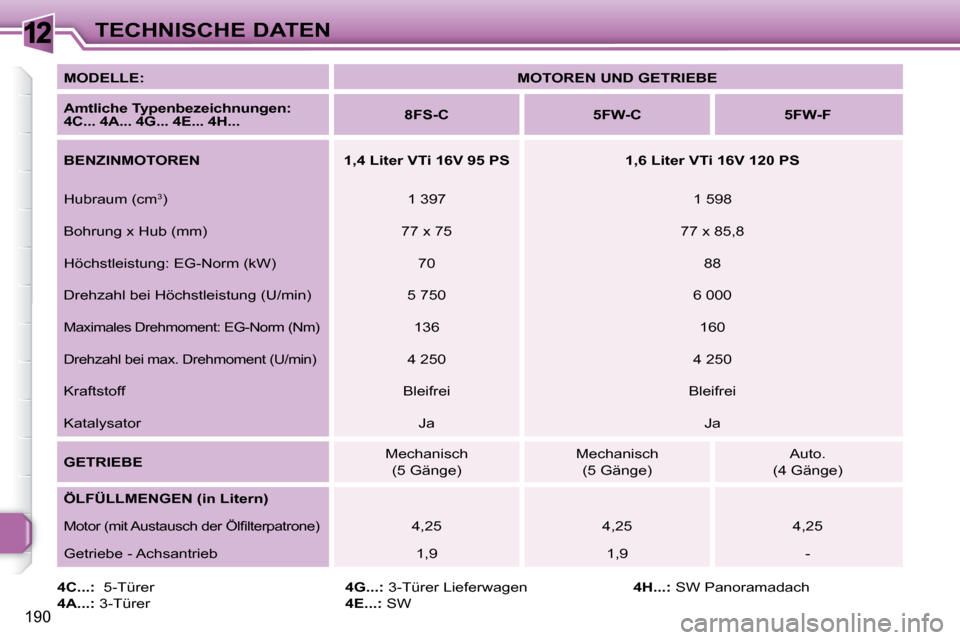

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
8FS-C 5FW-C 5FW-F
BENZINMOTOREN 1,4 Liter VTi 16V 95 PS 1,6 Liter VTi 16V 120 PS
Hubraum (cm 3
) 1 397 1 598
B o h r u n g x H u b ( m m ) 7 7 x 7 5 7 7 x 8 5 , 8
Höchstleistung: EG-Norm (kW) 70 88
Drehzahl bei Höchstleistung (U/min) 5 750 6 000
M a x i m a l e s D r e h m o m e n t : E G - N o r m ( N m ) 136 160
D r e h z a h l b e i m a x . D r e h m o m e n t ( U / m i n ) 4 250 4 250
Kraftstoff Bleifrei Bleifrei
Katalysator Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Auto.
(4 Gänge)
ÖLFÜLLMENGEN (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 4,25 4,25 4,25
Getriebe - Achsantrieb 1,9 1,9 -
4C...: 5-Türer
4A...: 3-Türer
4G...: 3-Türer Lieferwagen
4E...: SW
4H...: SW Panoramadach
Page 206 of 271
12
191

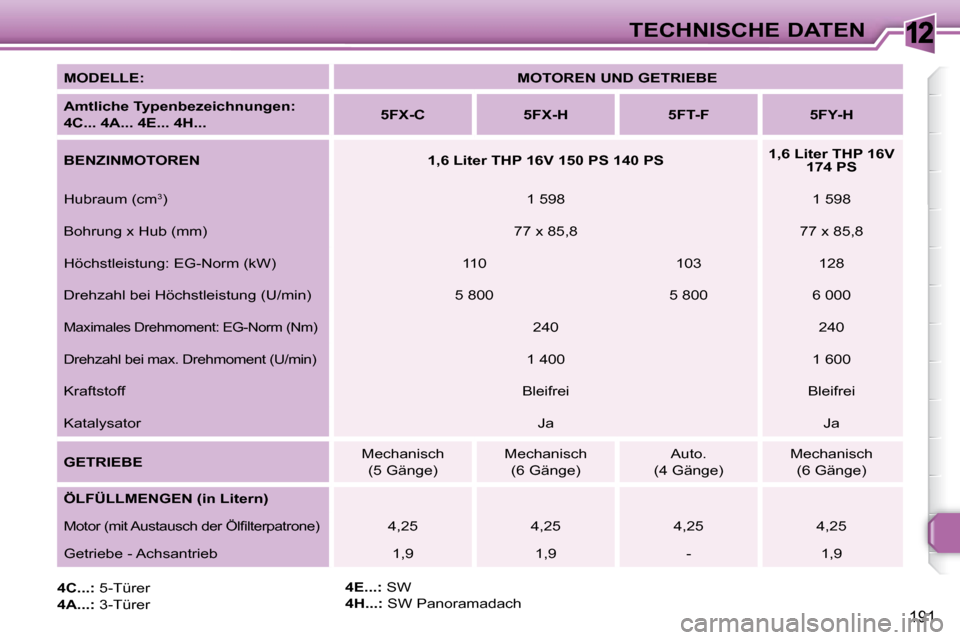

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
5FX-C 5FX-H 5FT-F 5FY-H
BENZINMOTOREN 1,6 Liter THP 16V 150 PS 140 PS
1,6 Liter THP 16V
174 PS
Hubraum (cm 3
) 1 598 1 598
B o h r u n g x H u b ( m m ) 7 7 x 8 5 , 8 7 7 x 8 5 , 8
Höchstleistung: EG-Norm (kW) 110 103 128
Drehzahl bei Höchstleistung (U/min) 5 800 5 800 6 000
M a x i m a l e s D r e h m o m e n t : E G - N o r m ( N m ) 240 240
D r e h z a h l b e i m a x . D r e h m o m e n t ( U / m i n ) 1 400 1 600
Kraftstoff Bleifrei Bleifrei
Katalysator Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(6 Gänge) Auto.
(4 Gänge) Mechanisch
(6 Gänge)
ÖLFÜLLMENGEN (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 4,25 4,25 4,25 4,25
Getriebe - Achsantrieb 1,9 1,9 - 1,9
4C...: 5-Türer
4A...: 3-Türer
4E...: SW
4H...: SW Panoramadach
Page 207 of 271

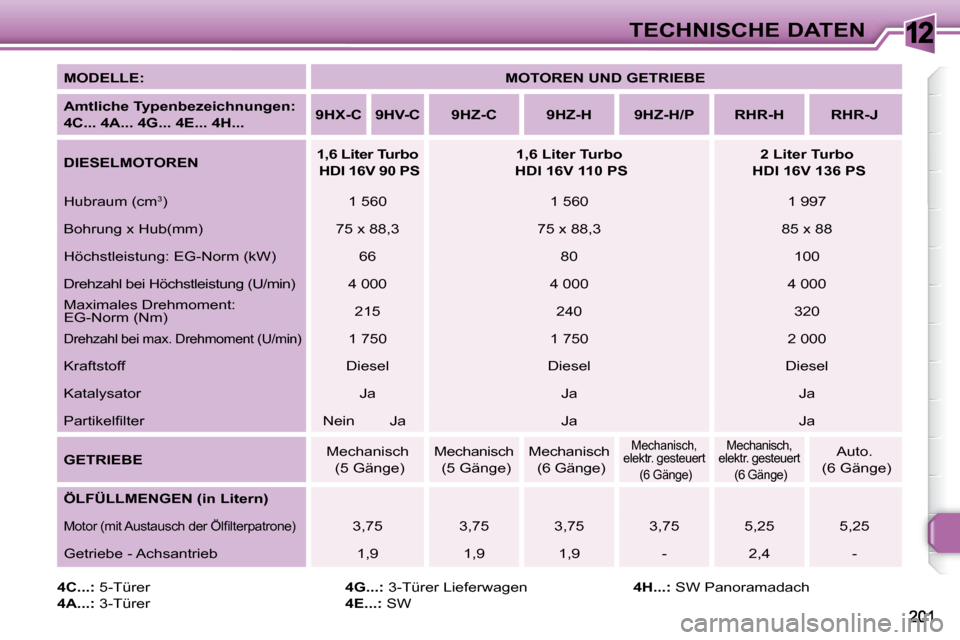

12TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
9HX-C 9HV-C 9HZ-C 9HZ-H 9HZ-H/P RHR-H RHR-J
DIESELMOTOREN
1,6 Liter Turbo
HDI 16V 90 PS
1,6 Liter Turbo
HDI 16V 110 PS
2 Liter Turbo
HDI 16V 136 PS
Hubraum (cm 3
) 1 560 1 560 1 997
B o h r u n g x H u b ( m m ) 7 5 x 8 8 , 3 7 5 x 8 8 , 3 8 5 x 8 8
Höchstleistung: EG-Norm (kW) 66 80 100
Drehzahl bei Höchstleistung (U/min) 4 000 4 00 0 4 000
M a x i m a l e s D r e h m o m e n t :
EG-Norm (Nm) 215 240 320
D r e h z a h l b e i m a x . D r e h m o m e n t ( U / m i n ) 1 750 1 750 2 000
Kraftstoff Diesel Diesel Diesel
Katalysator Ja Ja Ja
P a r t i k e l fi l t e r Nein Ja Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Mechanisch
(6 Gänge)
Mechanisch,
elektr. gesteuert
(6 Gänge) Mechanisch,
elektr. gesteuert
(6 Gänge) Auto.
(6 Gänge)
ÖLFÜLLMENGEN (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 3,75 3,75 3,75 3,75 5,25 5,25
Getriebe - Achsantrieb 1,9 1,9 1,9 - 2,4 -
4C...: 5-Türer
4A...: 3-Türer
4G...: 3-Türer Lieferwagen
4E...: SW
4H...: SW Panoramadach
Page 208 of 271
12
192
TECHNISCHE DATEN

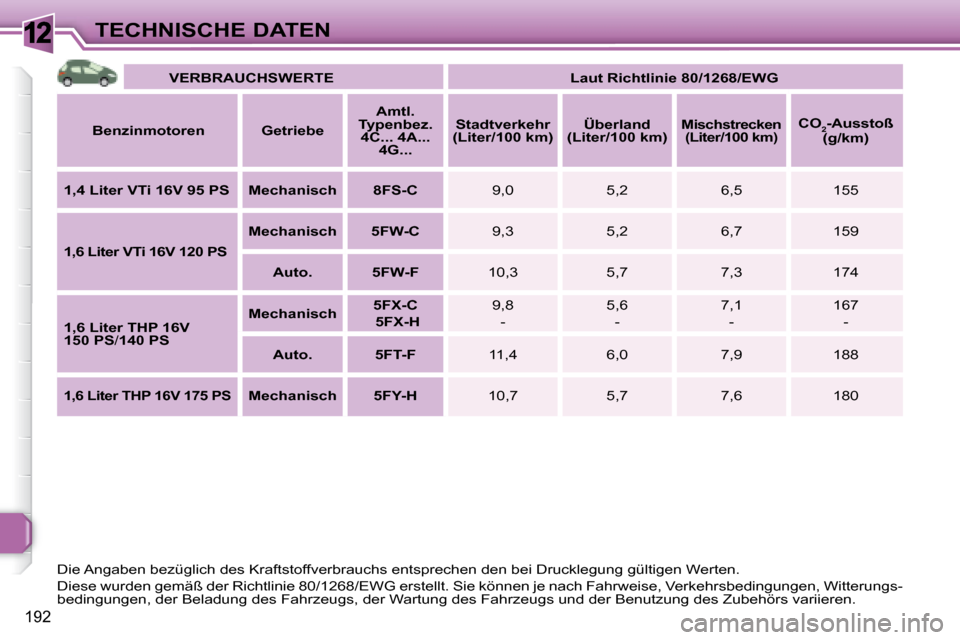

VERBRAUCHSWERTE Laut Richtlinie 80/1268/EWG
Benzinmotoren Getriebe
Amtl.
Typenbez.
4C... 4A... 4G...
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)
Mischstrecken
(Liter/100 km)
CO
2-Ausstoß
(g/km)
1,4 Liter VTi 16V 95 PS Mechanisch 8FS-C 9,0 5,2 6,5 155
1,6 Liter VTi 16V 120 PS
Mechanisch 5FW-C 9,3 5,2 6,7 159
Auto. 5FW-F 10,3 5,7 7,3 174
1,6 Liter THP 16V
150 PS / 140 PS
Mechanisch
5FX-C
5FX-H 9,8
- 5,6
- 7,1
- 167
-
Auto. 5FT-F 11,4 6,0 7,9 188
1,6 Liter THP 16V 175 PS
Mechanisch 5FY-H 10,7 5,7 7,6 180
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG erstellt. Sie können je nach Fahrweise, Verkehrsbedingungen, Witterungs-
bedingungen, der Beladung des Fahrzeugs, der Wartung des Fah rzeugs und der Benutzung des Zubehörs variieren.
Page 209 of 271
12
193
TECHNISCHE DATEN
VERBRAUCHSWERTE Laut Richtlinie 80/1268/EWG
Benzinmotoren Getriebe
Amtl.
Typenbez. 4E...
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)
Mischstrecken
(Liter/100 km)
CO
2-Ausstoß
(g/km)
1,4 Liter VTi 16V 95 PS Mechanisch 8FS-C 9,3 5,3 6,7 159
1,6 Liter VTi 16V 120 PS
Mechanisch 5FW-C 9,5 5,5 6,9 165
Auto. 5FW-F 10,5 5,9 7,5 178
1,6 Liter THP 16V
150 PS 140 PS
Mechanisch 5FX-H 10,4 5,6 7,3 173
Auto. 5FT-F 11,5 6,1 8,0 190
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG erstellt. Sie können je nach Fahrweise, Verkehrsbedingungen, Witterungs-
bedingungen, der Beladung des Fahrzeugs, der Wartung des Fah rzeugs und der Benutzung des Zubehörs variieren.
Page 210 of 271
12
194
TECHNISCHE DATEN

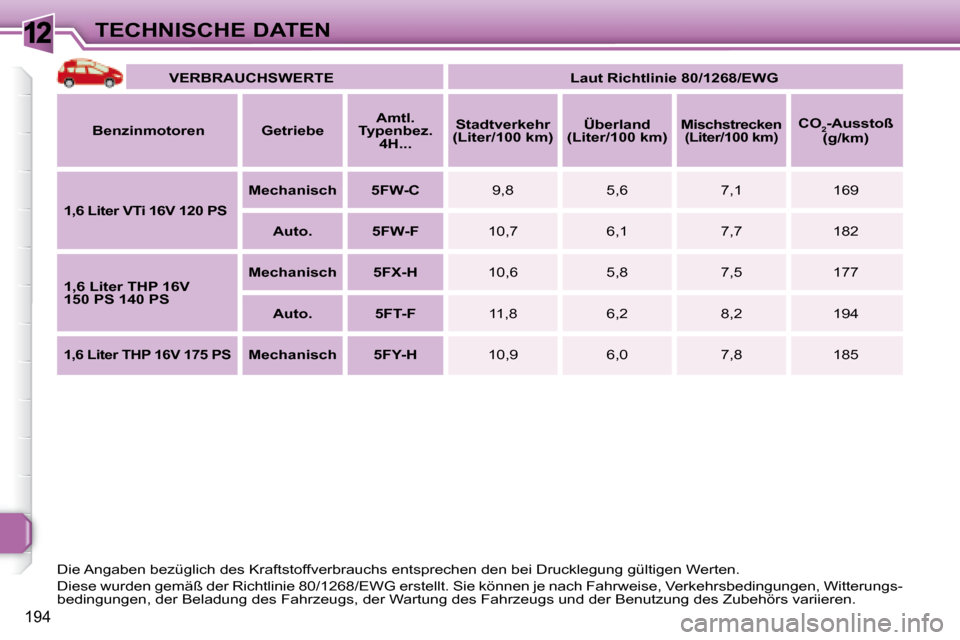

VERBRAUCHSWERTE Laut Richtlinie 80/1268/EWG
Benzinmotoren Getriebe
Amtl.
Typenbez. 4H...
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)
Mischstrecken
(Liter/100 km)
CO
2-Ausstoß
(g/km)
1,6 Liter VTi 16V 120 PS
Mechanisch 5FW-C 9,8 5,6 7,1 169
Auto. 5FW-F 10,7 6,1 7,7 182
1,6 Liter THP 16V
150 PS 140 PS
Mechanisch 5FX-H 10,6 5,8 7,5 177
Auto. 5FT-F 11,8 6,2 8,2 194
1,6 Liter THP 16V 175 PS
Mechanisch 5FY-H 10,9 6,0 7,8 185
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG erstellt. Sie können je nach Fahrweise, Verkehrsbedingungen, Witterungs-
bedingungen, der Beladung des Fahrzeugs, der Wartung des Fah rzeugs und der Benutzung des Zubehörs variieren.
