12
206
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)

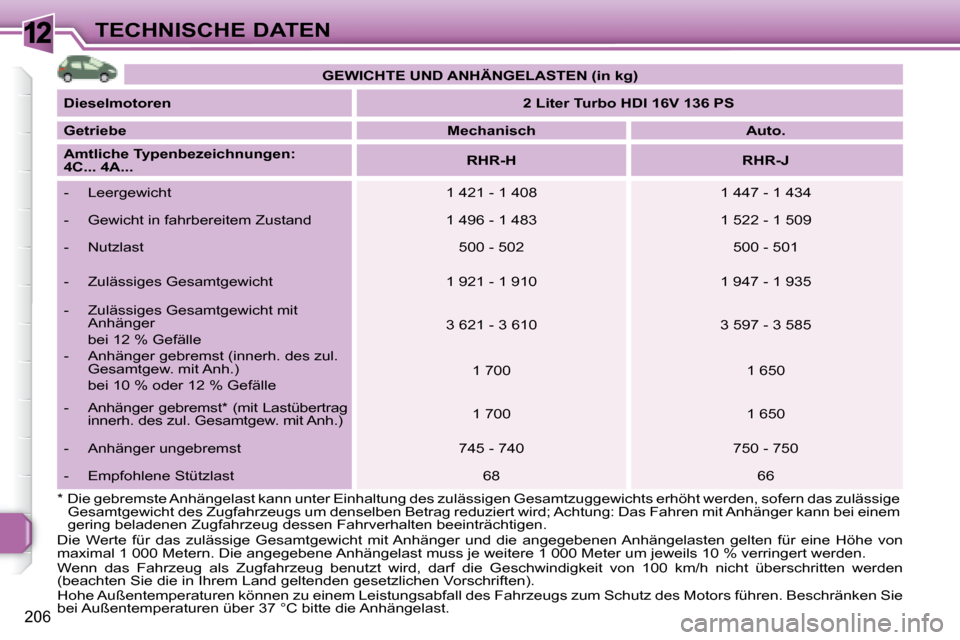

Dieselmotoren
2 Liter Turbo HDI 16V 136 PS
Getriebe
Mechanisch Auto.
Amtliche Typenbezeichnungen:
4C... 4A...
RHR-H RHR-J
- Leergewicht 1 421 - 1 408 1 447 - 1 434
- Gewicht in fahrbereitem Zustand 1 496 - 1 483 1 522 - 1 509
- Nutzlast 500 - 502 500 - 501
- Zulässiges Gesamtgewicht 1 921 - 1 910 1 947 - 1 935
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 621 - 3 610 3 597 - 3 585
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 700 1 650
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 700 1 650
- Anhänger ungebremst 745 - 740 750 - 750
- Empfohlene Stützlast 68 66
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
m a x i m a l 1 0 0 0 M e t e r n . D i e a n g e g e b e n e A n h ä n g e l a s t m u s s j e w e i t e r e 1 0 0 0 M e t e r u m j e w e i l s 1 0 % v e r r i n g e r t w e r d e n .
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Beschränken Sie
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
* Die gebremste Anhängelast kann unter Einhaltung des zu
lässigen Gesamtzuggewichts erhöht werden, sofern das zulässige
Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträcht igen.
Page 222 of 271
12TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Dieselmotoren

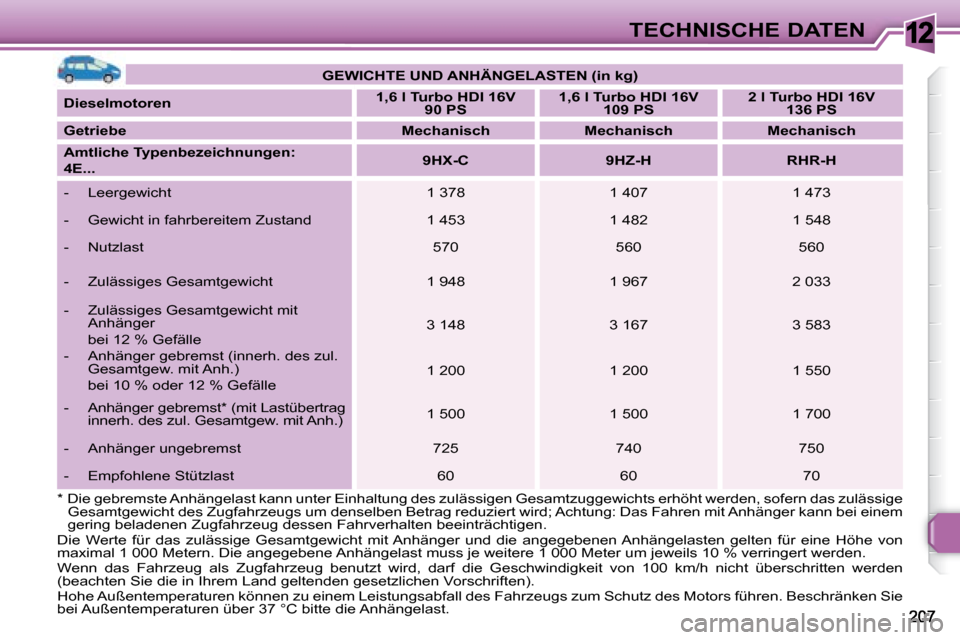

1,6 l Turbo HDI 16V
90 PS
1,6 l Turbo HDI 16V
109 PS
2 l Turbo HDI 16V
136 PS
Getriebe
Mechanisch Mechanisch Mechanisch
Amtliche Typenbezeichnungen:
4E...
9HX-C 9HZ-H RHR-H
- Leergewicht 1 378 1 407 1 473
- Gewicht in fahrbereitem Zustand 1 453 1 482 1 548
- Nutzlast 570 560 560
- Zulässiges Gesamtgewicht 1 948 1 967 2 033
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 148 3 167 3 583
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 200 1 200 1 550
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 500 1 500 1 700
- Anhänger ungebremst 725 740 750
- Empfohlene Stützlast 60 60 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
m a x i m a l 1 0 0 0 M e t e r n . D i e a n g e g e b e n e A n h ä n g e l a s t m u s s j e w e i t e r e 1 0 0 0 M e t e r u m j e w e i l s 1 0 % v e r r i n g e r t w e r d e n .
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Beschränken Sie
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
* Die gebremste Anhängelast kann unter Einhaltung des zu
lässigen Gesamtzuggewichts erhöht werden, sofern das zulässige
Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträcht igen.

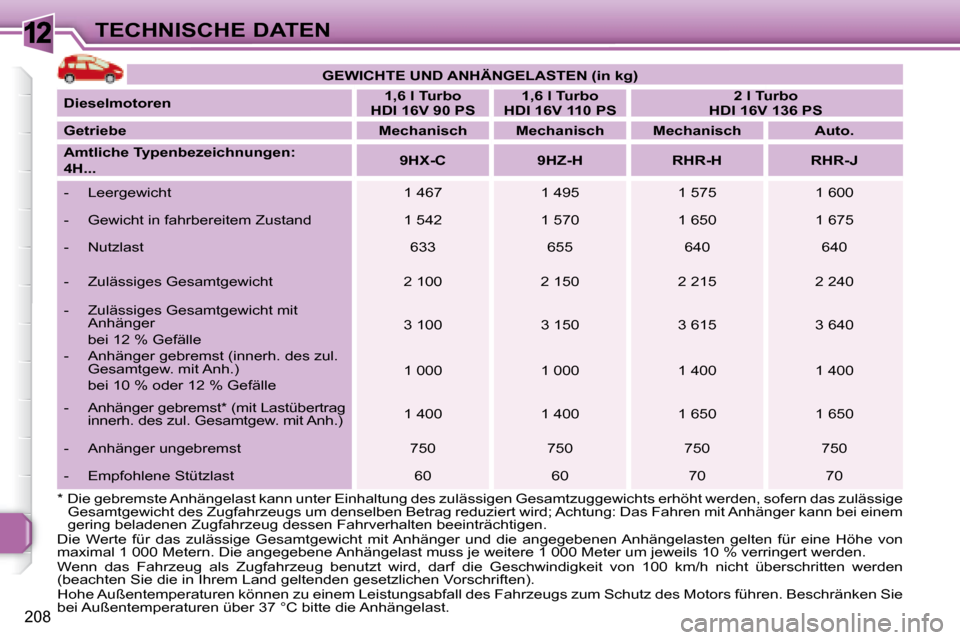

Page 223 of 271
12
208
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Dieselmotoren
1,6 l Turbo
HDI 16V 90 PS
1,6 l Turbo
HDI 16V 110 PS
2 l Turbo
HDI 16V 136 PS
Getriebe Mechanisch Mechanisch Mechanisch Auto.
Amtliche Typenbezeichnungen:
4H...
9HX-C 9HZ-H RHR-H RHR-J
- Leergewicht 1 467 1 495 1 575 1 600
- Gewicht in fahrbereitem Zustand 1 542 1 570 1 650 1 675
- Nutzlast 633 655 640 640
- Zulässiges Gesamtgewicht 2 100 2 150 2 215 2 240
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 100 3 150 3 615 3 640
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 000 1 000 1 400 1 400
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 400 1 400 1 650 1 650
- Anhänger ungebremst 750 750 750 750
- Empfohlene Stützlast 60 60 70 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
m a x i m a l 1 0 0 0 M e t e r n . D i e a n g e g e b e n e A n h ä n g e l a s t m u s s j e w e i t e r e 1 0 0 0 M e t e r u m j e w e i l s 1 0 % v e r r i n g e r t w e r d e n .
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Beschränken Sie
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
* Die gebremste Anhängelast kann unter Einhaltung des zu
lässigen Gesamtzuggewichts erhöht werden, sofern das zulässige
Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträcht igen.
Page 224 of 271
12
209
TECHNISCHE DATEN

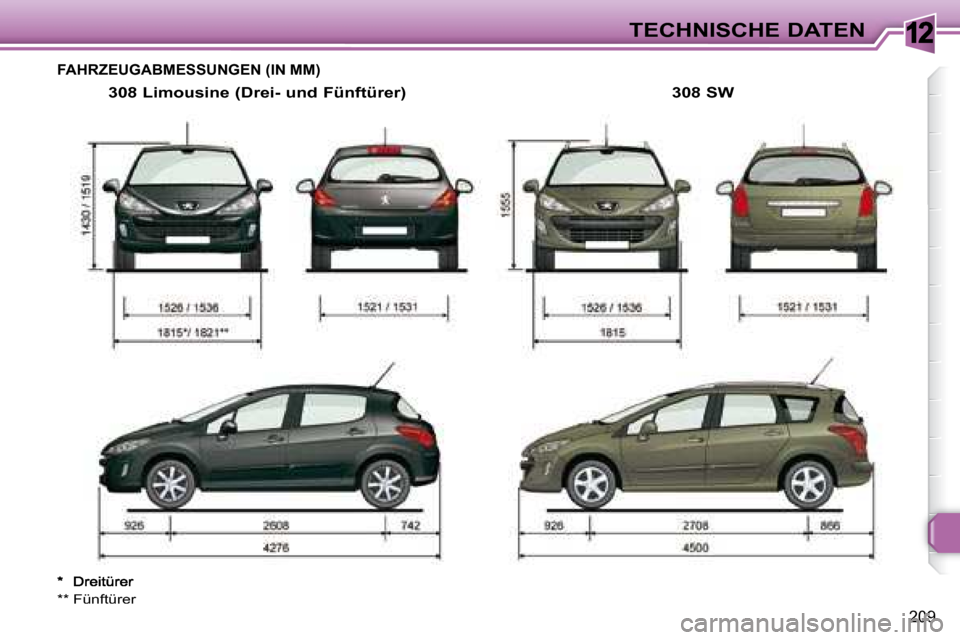

FAHRZEUGABMESSUNGEN (IN MM)
308 Limousine (Drei- und Fünftürer)
*
** Fünftürer
308 SW
Page 225 of 271
12
!
i
210
TECHNISCHE DATEN
KENNDATEN
Verschiedene sichtbare Markierungen
z u r I d e n t i fi z i e r u n g u n d z u m A u f fi n d e n
des Fahrzeugs. Auf Räder mit Reifen vom Typ
225/40 R18 können keine Schnee-
ketten aufgezogen werden. Auskunft
hierzu erteilt das PEUGEOT -Händ-
lernetz.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.
A. Seriennummer im Motorraum
Diese Nummer ist an der Karosserie in
der Nähe des Stoßdämpferträgers ein-
graviert.
Heben Sie die Kunststoffabdeckung an,
um an die Nummer zu gelangen.
B. Seriennummer am unteren
Querträger der Windschutzscheibe
Diese Nummer steht auf einem Aufkle-
ber, der durch die Windschutzscheibe
zu sehen ist.
C. Typenschild
Dieses Schild ist auf den Motorträger
genietet.
oder
D. Typenaufkleber
Diese Nummer steht auf einem sich
s e l b s t a u fl ö s e n d e n A u f k l e b e r a n d e r
Mittelsäule auf der rechten Seite.
E. Reifen-/Lackreferenz-Aufkleber
D i e s e r A u f k l e b e r b e fi n d e t s i c h a n d e r
vorderen Säule auf der Fahrerseite.
Er enthält folgende Angaben:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
- den Reifendruckwert des Ersatzrades,
- die Lackreferenz.
Page 226 of 271
211
RT4
S i e fi n d e n L e i s t u n g e n f ü r d i e s e s A u s s t a t t u n g s e l e m e n t a u f d e r W e b s i t e : h t t p : / / p u b l i c . s e r v i c e b o x . p e u g e o t . c o m -der Zugang ist kostenlos. Über die interaktive d e r W e b s i t e : h t t p : / / p u b l i c . s e r v i c e b o x . p e u g e o t . c o m - d e r W e b s i t e : h t t p : / / p u b l i c . s e r v i c e b o x . p e u g e o t . c o m -
Telematikbenutzerführung Ihres Fahrzeugs können Sie Ihre Auswahl treffen, Bedienungen vornehmen, de m Ablauf Schritt für Schritt folgen und ausdrucken.
Das Radiotelefon GPS RT4 ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug eingebaut werden soll, wenden Sie sich bit te an einen Vertreter des PEUGEOT -Händlernetzes, um d a s S y s t e m k o n fi g u r i e r e n z u l a s s e n .
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte, die seine ganze Aufmerksamkeit erfordern, grundsätzlich bei stehendem Fahrzeug vornehmen. Um bei abgestelltem Motor die Batterie zu schonen, kann sich das Radiotelefon GPS RT4 nach einigen Minuten selbsttätig ausschalten.

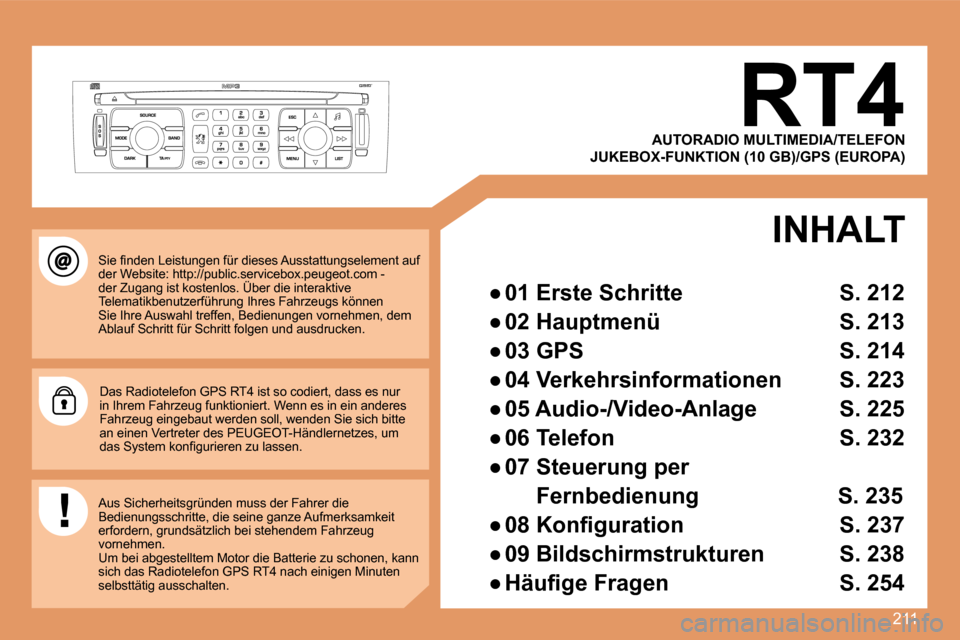

INHALT
Page 227 of 271
212
22
11
55
3344
88
99
10101515
11111717
18181212
1616
1414
7766
1313
01

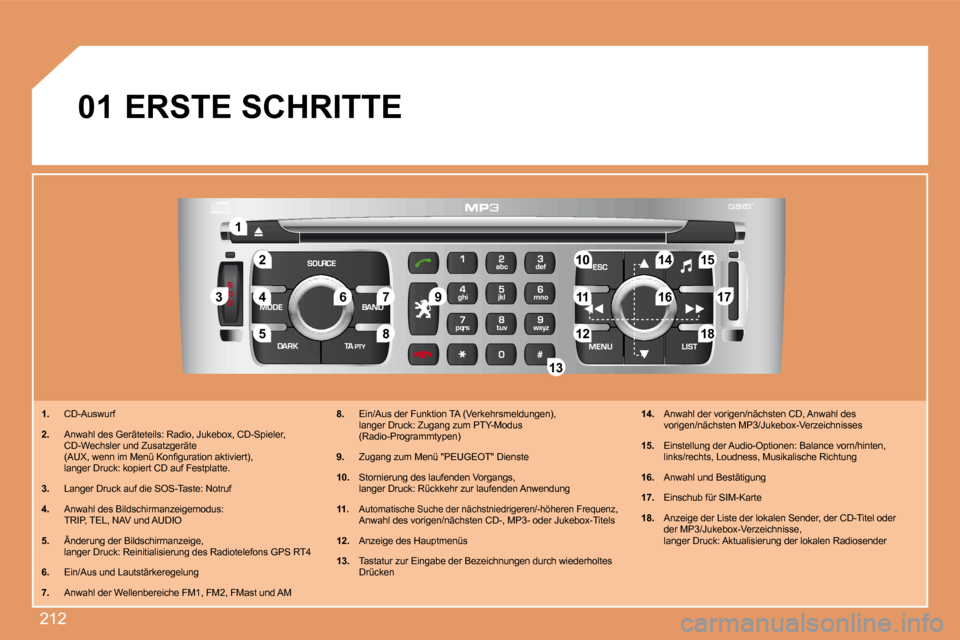

1. CD-Auswurf
2. A n w a h l d e s G e r ä t e t e i l s : R a d i o , J u k e b o x , C D - S p i e l e r , CD-Wechsler und Zusatzgeräte ( A U X , w e n n i m M e n ü K o n fi g u r a t i o n a k t i v i e r t ) , langer Druck: kopiert CD auf Festplatte.
3. Langer Druck auf die SOS-Taste: Notruf
4. Anwahl des Bildschirmanzeigemodus: TRIP, TEL, NAV und AUDIO
5. Änderung der Bildschirmanzeige, langer Druck: Reinitialisierung des Radiotelefons GPS RT4
6. Ein/Aus und Lautstärkeregelung
7. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
8. Ein/Aus der Funktion TA (Verkehrsmeldungen), langer Druck: Zugang zum PTY-Modus (Radio-Programmtypen)
9. Zugang zum Menü " PEUGEOT " Dienste
10. Stornierung des laufenden Vorgangs, langer Druck: Rückkehr zur laufenden Anwendung
11.Automatische Suche der nächstniedrigeren/-höheren Frequenz, A n w a h l d e s v o r i g e n / n ä c h s t e n C D - , M P 3 - o d e r J u k e b o x - T i t e l s
12. Anzeige des Hauptmenüs
13. Tastatur zur Eingabe der Bezeichnungen durch wiederholtes Drücken
14. Anwahl der vorigen/nächsten CD, Anwahl des v o r i g e n / n ä c h s t e n M P 3 / J u k e b o x - V e r z e i c h n i s s e s
15. Einstellung der Audio-Optionen: Balance vorn/hinten, links/rechts, Loudness, Musikalische Richtung
16. Anwahl und Bestätigung
17. Einschub für SIM-Karte
18. Anzeige der Liste der lokalen Sender, der CD-Titel oder d e r M P 3 / J u k e b o x - V e r z e i c h n i s s e , langer Druck: Aktualisierung der lokalen Radiosend er
ERSTE SCHRITTE
Page 228 of 271
213

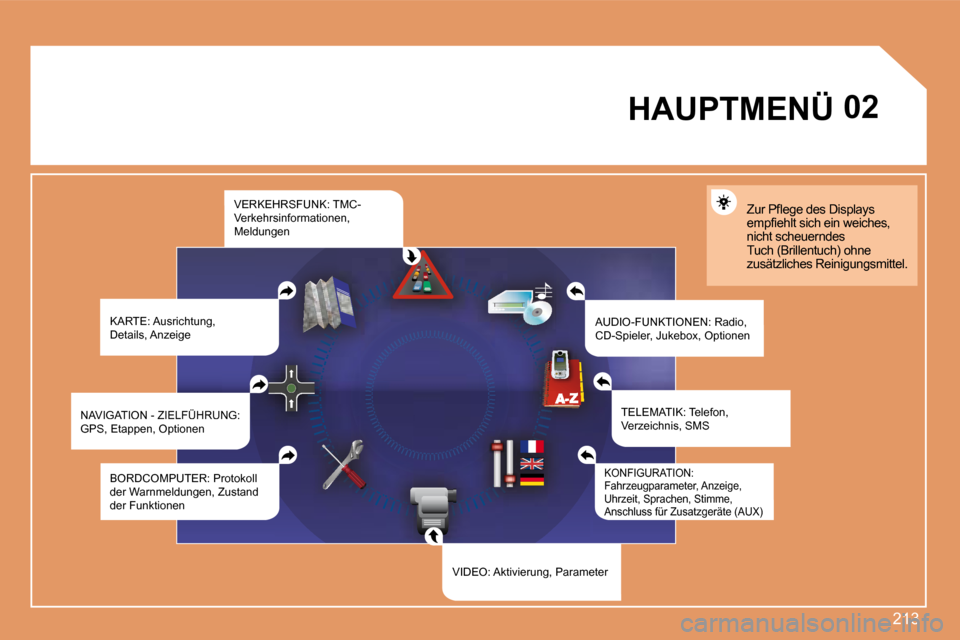

02 HAUPTMENÜ
KARTE: Ausrichtung, Details, Anzeige AUDIO-FUNKTIONEN: Radio, C D - S p i e l e r , J u k e b o x , O p t i o n e n
Z u r P fl e g e d e s D i s p l a y s e m p fi e h l t s i c h e i n w e i c h e s , nicht scheuerndes Tuch (Brillentuch) ohne zusätzliches Reinigungsmittel.
TELEMATIK: Telefon, Verzeichnis, SMS
KONFIGURATION: Fahrzeugparameter, Anzeige, Uhrzeit, Sprachen, Stimme, Anschluss für Zusatzgeräte (AUX) Anschluss für Zusatzgeräte (AUX)
VIDEO: Aktivierung, Parameter
BORDCOMPUTER: Protokoll der Warnmeldungen, Zustand der Funktionen
NAVIGATION - ZIELFÜHRUNG: GPS, Etappen, Optionen
VERKEHRSFUNK: TMC-Verkehrsinformationen, Meldungen
Page 229 of 271
214
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
11
22
33
55
77
44
66
88
ESC
MENU LIST
ESC
MENU LIST
03

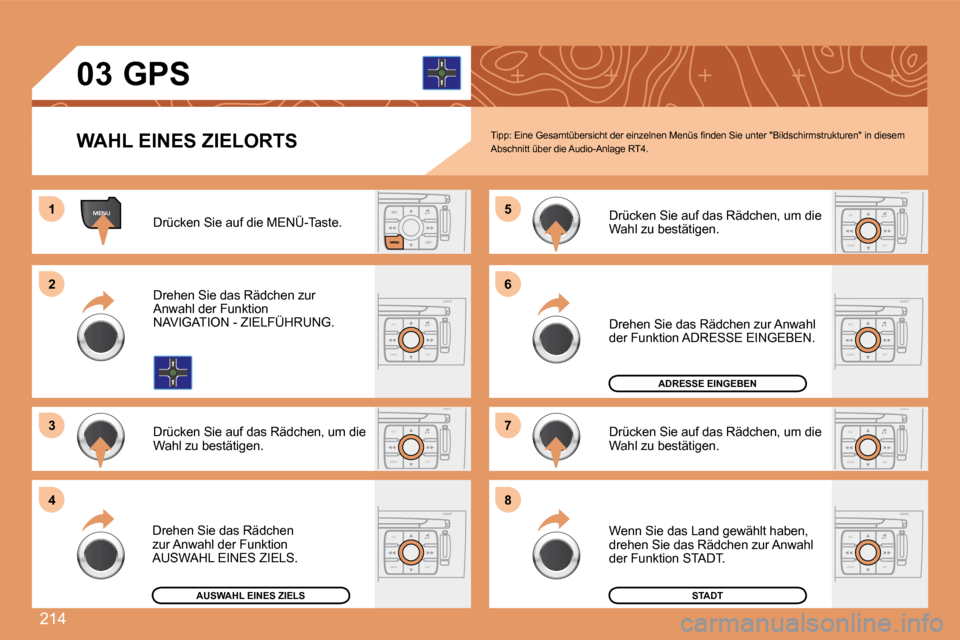

Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion AUSWAHL EINES ZIELS.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ADRESSE EINGEBEN.
Wenn Sie das Land gewählt haben, drehen Sie das Rädchen zur Anwahl der Funktion STADT.
STADT
ADRESSE EINGEBEN
AUSWAHL EINES ZIELS
T i p p : E i n e G e s a m t ü b e r s i c h t d e r e i n z e l n e n M e n ü s fi n d e n S i e u n t e r " B i l d s c h i r m s t r u k t u r e n " i n d i e s e m Abschnitt über die Audio-Anlage RT4.
GPS
WAHL EINES ZIELORTS
Page 230 of 271
215
ESC
MENU LISTESC
MENU LIST
99
1111
1212
1414
10101313
ESC
MENU LIST
ESC
MENU LIST
ESC

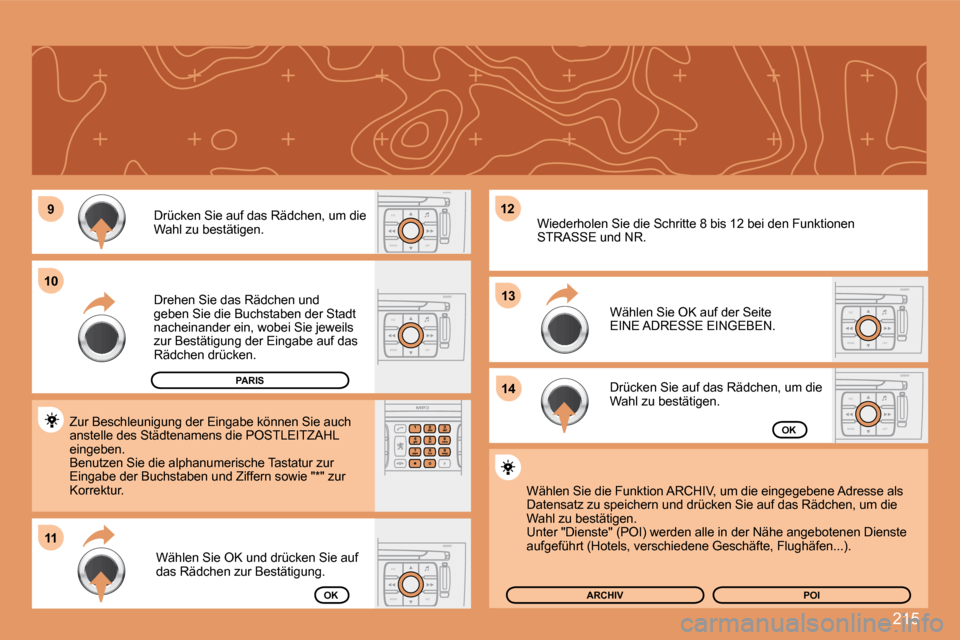

MENU LIST Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und geben Sie die Buchstaben der Stadt nacheinander ein, wobei Sie jeweils zur Bestätigung der Eingabe auf das Rädchen drücken.
Wählen Sie OK und drücken Sie auf das Rädchen zur Bestätigung.
Zur Beschleunigung der Eingabe können Sie auch anstelle des Städtenamens die POSTLEITZAHL eingeben. Benutzen Sie die alphanumerische Tastatur zur Eingabe der Buchstaben und Ziffern sowie "*" zur Korrektur.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Wählen Sie OK auf der Seite EINE ADRESSE EINGEBEN.
Wiederholen Sie die Schritte 8 bis 12 bei den Funk tionen STRASSE und NR.
OK
OK
Wählen Sie die Funktion ARCHIV, um die eingegebene Adresse als Datensatz zu speichern und drücken Sie auf das Rädchen, um die Wahl zu bestätigen. Unter "Dienste" (POI) werden alle in der Nähe angebotenen Dienste aufgeführt (Hotels, verschiedene Geschäfte, Flughäf en...).
ARCHIV
PARIS
POI
