PRAKTISCHE TIPPS
* Je nach Bestimmung
Stromschlaggefahr
Xenon-Lampen (D1S - 35 W) müssen
von einem Vertreter des PEUGEOT -
Händlernetzes ausgetauscht werden.

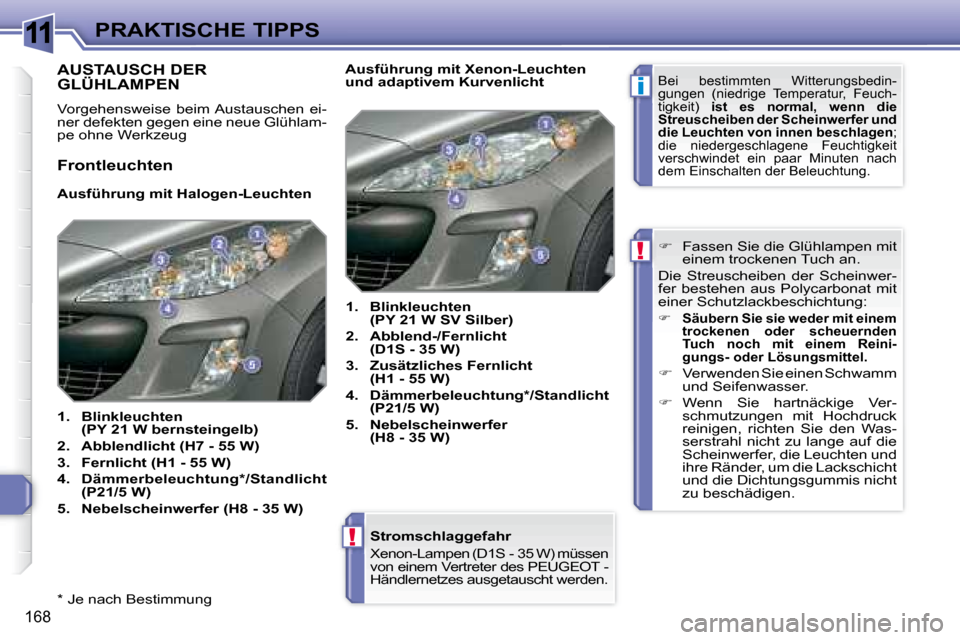

AUSTAUSCH DER GLÜHLAMPEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Glühlam-
pe ohne Werkzeug
Frontleuchten
Ausführung mit Halogen-Leuchten

1. Blinkleuchten
(PY 21 W bernsteingelb)

2. Abblendlicht (H7 - 55 W)

3. Fernlicht (H1 - 55 W)

4. Dämmerbeleuchtung * /Standlicht
(P21/5 W)

5. Nebelscheinwerfer (H8 - 35 W)


1. Blinkleuchten
(PY 21 W SV Silber)
2. Abblend-/Fernlicht (D1S - 35 W)
3. Zusätzliches Fernlicht (H1 - 55 W)
4. Dämmerbeleuchtung*/Standlicht (P21/5 W)
5. Nebelscheinwerfer (H8 - 35 W)
Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht
Bei bestimmten Witterungsbedin-
gungen (niedrige Temperatur, Feuch-
tigkeit)
ist es normal, wenn die
Streuscheiben der Scheinwerfer und
die Leuchten von innen beschlagen ;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.

 Fassen Sie die Glühlampen mit
einem trockenen Tuch an.
Die Streuscheiben der Scheinwer-
fer bestehen aus Polycarbonat mit
einer Schutzlackbeschichtung:

 Säubern Sie sie weder mit einem
trockenen oder scheuernden
Tuch noch mit einem Reini-
gungs- oder Lösungsmittel.

 Verwenden Sie einen Schwamm
und Seifenwasser.

 Wenn Sie hartnäckige Ver-
schmutzungen mit Hochdruck
reinigen, richten Sie den Was-
serstrahl nicht zu lange auf die
Scheinwerfer, die Leuchten und
ihre Ränder, um die Lackschicht
und die Dichtungsgummis nicht
zu beschädigen.

11
i
!
169
PRAKTISCHE TIPPS
Austausch der Glühlampen des Fernlichts

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Drücken Sie die Federn zusammen,
um die Lampe zu lösen.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen der
Dämmerbeleuchtung/des Standlichts

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie sie ab.
 Ziehen Sie die Lampe heraus und tau-schen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Blinkleuchten
Die bernsteingelben oder silbernen
Glühlampen wie z.B. die Blink-
leuchten müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.

 Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Glühlampe heraus
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie beim Wiedereinbau da-
rauf, den Kunststoffdeckel sorgfältig
zu schließen, um die Dichtigkeit des
Scheinwerfers zu gewährleisten.
Austausch der Glühlampen des Abblendlichts
 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.
 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drücken Sie die Federn zusammen,
um die Lampe zu lösen.
 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

11
i
170
PRAKTISCHE TIPPS

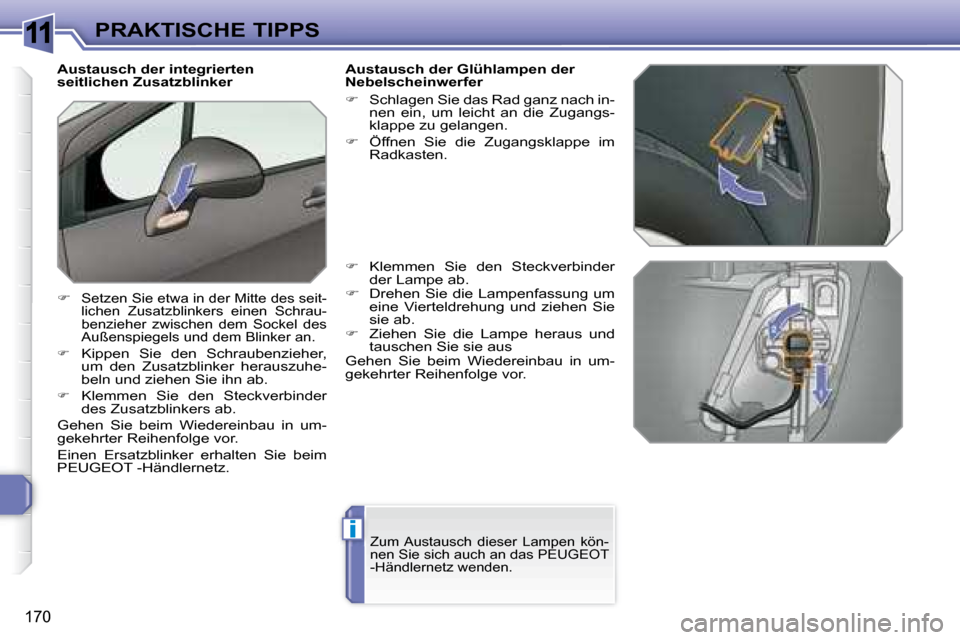

Austausch der integrierten
seitlichen Zusatzblinker
 Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.
 Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.
 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT -Händlernetz. Austausch der Glühlampen der
Nebelscheinwerfer

Schlagen Sie das Rad ganz nach in-
nen ein, um leicht an die Zugangs-
klappe zu gelangen.
 Öffnen Sie die Zugangsklappe im
Radkasten.
 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.
 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Zum Austausch dieser Lampen kön-
nen Sie sich auch an das PEUGEOT
-Händlernetz wenden.

11
i
171
PRAKTISCHE TIPPS
Heckleuchten

1. Bremsleuchten/Standleuchten
(P21/5 W)

2. Standleuchten (P21/5 W)

3. Nebelleuchte, links (P21 W)

Rückfahrscheinwerfer,
rechts (P21 W)

4. Blinkleuchten (P21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Koffer-
raumaußenseite aus ausgewechselt:

 Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig
von außen heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie die Lampenfassung ab.

 Drehen Sie die Lampe um eine Viertel-
drehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Wenn das Fahrzeug mit einer JBL
Audio-Anlage ausgerüstet ist, entfer-
nen Sie auf der rechten Seite zuvor
die drei Befestigungsschrauben und
versetzen Sie den Kasten.

 Rechte Seite: Entfernen Sie die Zu-
gangsklappe.

 Linke Seite: Drehen Sie die Befesti-
gungsschraube um eine Vierteldre-
hung und nehmen Sie den Deckel
des Staukastens ab.

 Haken Sie den Staukasten aus.

11
172
PRAKTISCHE TIPPS
Austausch der dritten Bremsleuchte
(4 Glühlampen W 5 W)

 Ziehen Sie die obere Verkleidung
der Kofferraumklappe von links
nach rechts ab.

 Lösen Sie die beiden Befestigungs-
schrauben A der Leuchte.

 Lösen Sie den mittleren Stift der
Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbinder der
Lampenfassung und den Schlauch
der Scheibenwaschanlage ab.

 Ziehen Sie die Lampenfassung ab,
indem Sie auf die beiden Sperrfe-
dern B drücken.

 Ziehen Sie die Leuchte heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Schrauben
keine Gewalt auf die Leuchte aus. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.

11
173
PRAKTISCHE TIPPS

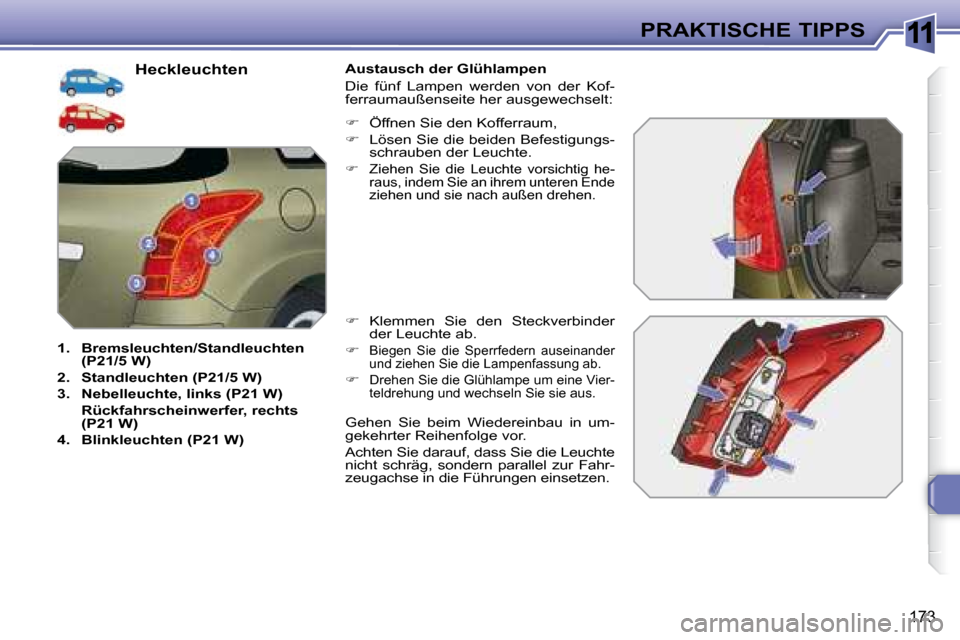

Heckleuchten

1. Bremsleuchten/Standleuchten
(P21/5 W)

2. Standleuchten (P21/5 W)

3. Nebelleuchte, links (P21 W)
Rückfahrscheinwerfer, rechts

(P21 W)

4. Blinkleuchten (P21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Kof-
ferraumaußenseite her ausgewechselt:

 Klemmen Sie den Steckverbinder
der Leuchte ab.


Biegen Sie die Sperrfedern auseinander
und ziehen Sie die Lampenfassung ab.
 Drehen Sie die Glühlampe um eine Vier-teldrehung und wechseln Sie sie aus.

 Öffnen Sie den Kofferraum,

 Lösen Sie die beiden Befestigungs-
schrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig he-
raus, indem Sie an ihrem unteren Ende
ziehen und sie nach außen drehen.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte
nicht schräg, sondern parallel zur Fahr-
zeugachse in die Führungen einsetzen.

11
174
PRAKTISCHE TIPPS

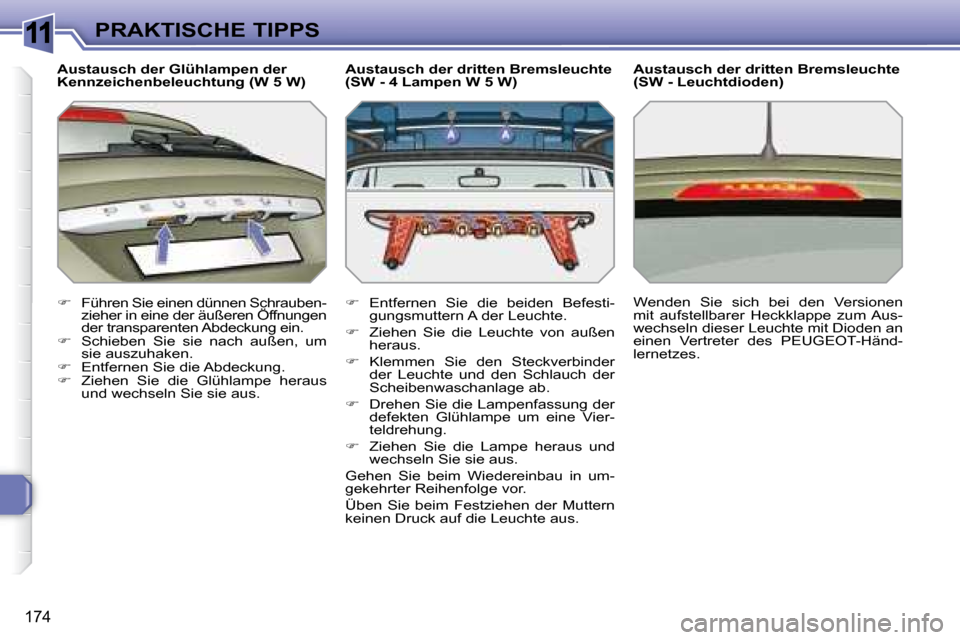

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)


Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.
 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus. Austausch der dritten Bremsleuchte
(SW - 4 Lampen W 5 W)
 Entfernen Sie die beiden Befesti-
gungsmuttern A der Leuchte.

Ziehen Sie die Leuchte von außen
heraus.
 Klemmen Sie den Steckverbinder
der Leuchte und den Schlauch der
Scheibenwaschanlage ab.
 Drehen Sie die Lampenfassung der
defekten Glühlampe um eine Vier-
teldrehung.
 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Muttern
keinen Druck auf die Leuchte aus. Austausch der dritten Bremsleuchte
(SW - Leuchtdioden)
Wenden Sie sich bei den Versionen
mit aufstellbarer Heckklappe zum Aus-
wechseln dieser Leuchte mit Dioden an
einen Vertreter des PEUGEOT -Händ-
lernetzes.

11
!
i
175
PRAKTISCHE TIPPS
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht
nach den entsprechenden PEUGEOT -
Richtlinien eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haf-
tung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Instand-
setzungskosten, insbesondere wenn
der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraaus-
stattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen
Vertreter des PEUGEOT -Händ-
lernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.

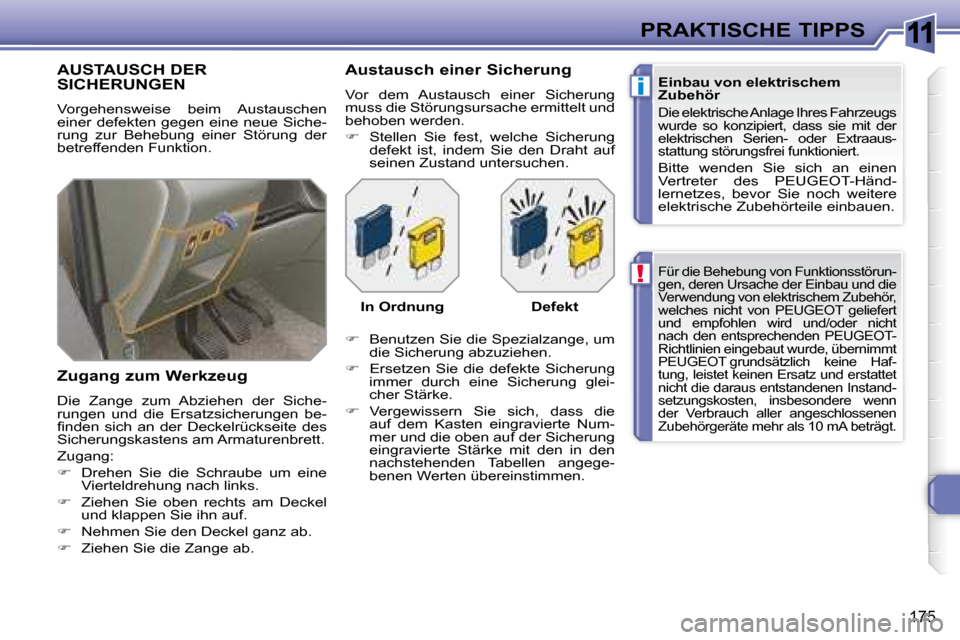

AUSTAUSCH DER SICHERUNGEN
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen und die Ersatzsicherungen be-
fi nden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:

 Drehen Sie die Schraube um eine
Vierteldrehung nach links.

 Ziehen Sie oben rechts am Deckel
und klappen Sie ihn auf.

 Nehmen Sie den Deckel ganz ab.

 Ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

 Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

In Ordnung Defekt

11
176
PRAKTISCHE TIPPS

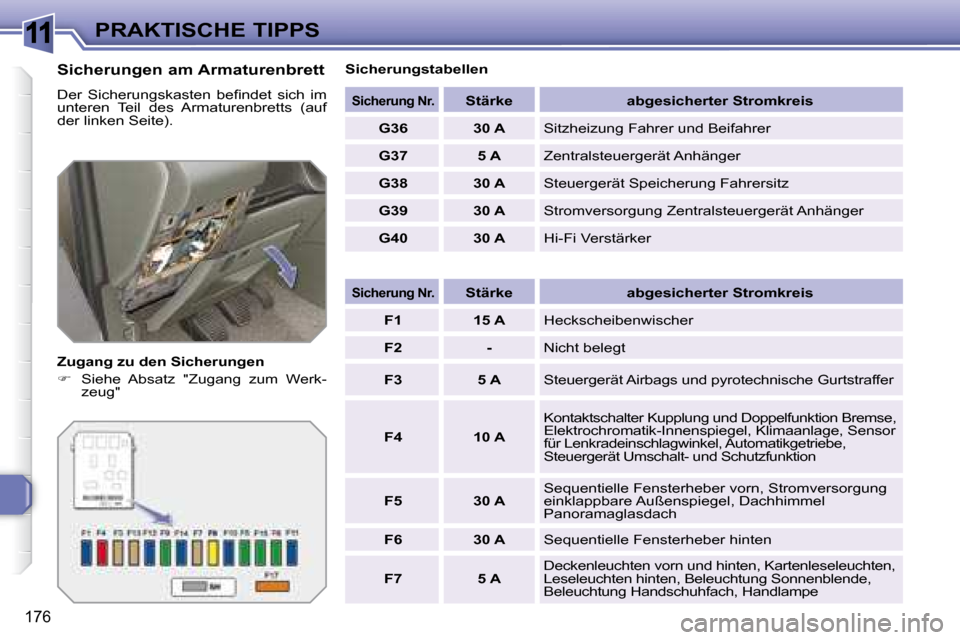

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Zugang zu den Sicherungen

 Siehe Absatz "Zugang zum Werk-
zeug" Sicherungstabellen

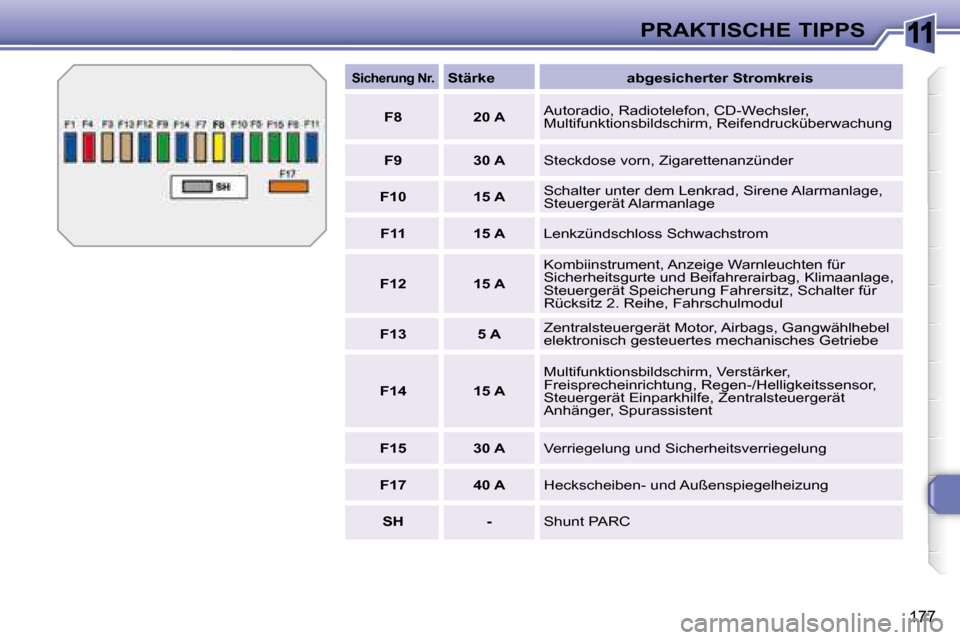

Sicherung Nr.
Stärke abgesicherter Stromkreis

G36 30 A Sitzheizung Fahrer und Beifahrer

G37 5 A Zentralsteuergerät Anhänger

G38 30 A Steuergerät Speicherung Fahrersitz

G39 30 A Stromversorgung Zentralsteuergerät Anhänger

G40 30 A Hi-Fi Verstärker

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 15 A Heckscheibenwischer

F2 - Nicht belegt

F3 5 A Steuergerät Airbags und pyrotechnische Gurtstra ffer

F4 10 A Kontaktschalter Kupplung und Doppelfunktion Bremse
,
Elektrochromatik-Innenspiegel, Klimaanlage, Sensor
für Lenkradeinschlagwinkel, Automatikgetriebe,
Steuergerät Umschalt- und Schutzfunktion

F5 30 A Sequentielle Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel, Dachhimmel
Panoramaglasdach

F6 30 A Sequentielle Fensterheber hinten

F7 5 A Deckenleuchten vorn und hinten, Kartenleseleuchten
,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Handlampe

11
177
PRAKTISCHE TIPPS

Sicherung Nr.
Stärke abgesicherter Stromkreis

F8 20 A Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung

F9 30 A Steckdose vorn, Zigarettenanzünder

F10 15 A Schalter unter dem Lenkrad, Sirene Alarmanlage,
Steuergerät Alarmanlage

F11 15 A Lenkzündschloss Schwachstrom

F12 15 A Kombiinstrument, Anzeige Warnleuchten für
Sicherheitsgurte und Beifahrerairbag, Klimaanlage,
Steuergerät Speicherung Fahrersitz, Schalter für
Rücksitz 2. Reihe, Fahrschulmodul

F13 5 A Zentralsteuergerät Motor, Airbags, Gangwählhebel
elektronisch gesteuertes mechanisches Getriebe

F14 15 A Multifunktionsbildschirm, Verstärker,
Freisprecheinrichtung, Regen-/Helligkeitssensor,
Steuergerät Einparkhilfe, Zentralsteuergerät
Anhänger, Spurassistent

F15 30 A Verriegelung und Sicherheitsverriegelung

F17 40 A Heckscheiben- und Außenspiegelheizung

SH - Shunt PARC
