Page 261 of 271
243
11
22
10101111
131314141515
33445566778899
1212

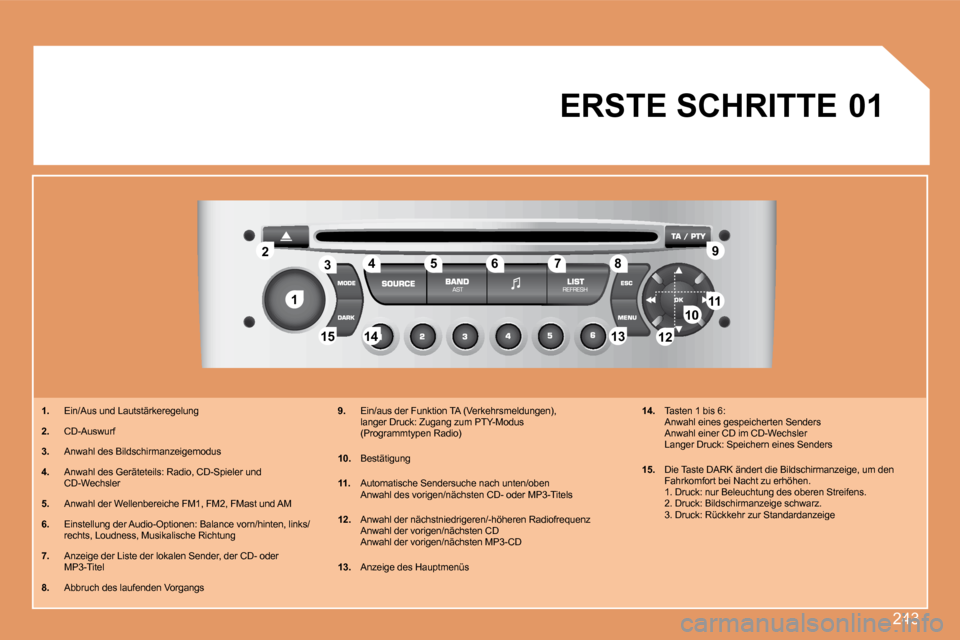

01 ERSTE SCHRITTE
1. Ein/Aus und Lautstärkeregelung
2. CD-Auswurf
3. Anwahl des Bildschirmanzeigemodus
4. Anwahl des Geräteteils: Radio, CD-Spieler und CD-Wechsler
5. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
6. Einstellung der Audio-Optionen: Balance vorn/hinten, links/rechts, Loudness, Musikalische Richtung
7. Anzeige der Liste der lokalen Sender, der CD- oder MP3-Titel
8. Abbruch des laufenden Vorgangs
9. Ein/aus der Funktion TA (Verkehrsmeldungen), langer Druck: Zugang zum PTY-Modus (Programmtypen Radio)
10. Bestätigung
11. Automatische Sendersuche nach unten/oben Anwahl des vorigen/nächsten CD- oder MP3-Titels
12. Anwahl der nächstniedrigeren/-höheren Radiofrequ enz Anwahl der vorigen/nächsten CD Anwahl der vorigen/nächsten MP3-CD
13. Anzeige des Hauptmenüs
14. Tasten 1 bis 6 : Anwahl eines gespeicherten Senders Anwahl einer CD im CD-Wechsler Langer Druck: Speichern eines Senders
15. Die Taste DARK ändert die Bildschirmanzeige, um den Fahrkomfort bei Nacht zu erhöhen. 1. Druck: nur Beleuchtung des oberen Streifens. 2. Druck: Bildschirmanzeige schwarz. 3. Druck: Rückkehr zur Standardanzeige
Page 262 of 271
244

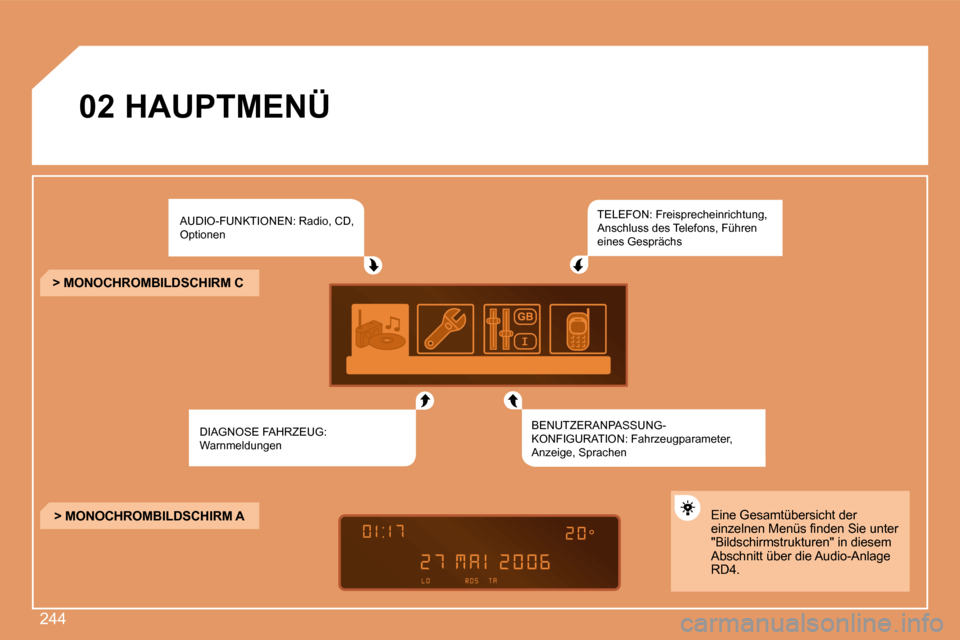

02 HAUPTMENÜ
AUDIO-FUNKTIONEN: Radio, CD, Optionen
DIAGNOSE FAHRZEUG: Warnmeldungen
TELEFON: Freisprecheinrichtung, Anschluss des Telefons, Führen eines Gesprächs
BENUTZERANPASSUNG-KONFIGURATION: Fahrzeugparameter, Anzeige, Sprachen
> MONOCHROMBILDSCHIRM C
> MONOCHROMBILDSCHIRM A Eine Gesamtübersicht der e i n z e l n e n M e n ü s fi n d e n S i e u n t e r "Bildschirmstrukturen" in diesem Abschnitt über die Audio-Anlage RD4.
Page 263 of 271
245
11
22
33
44
2
44
33
11

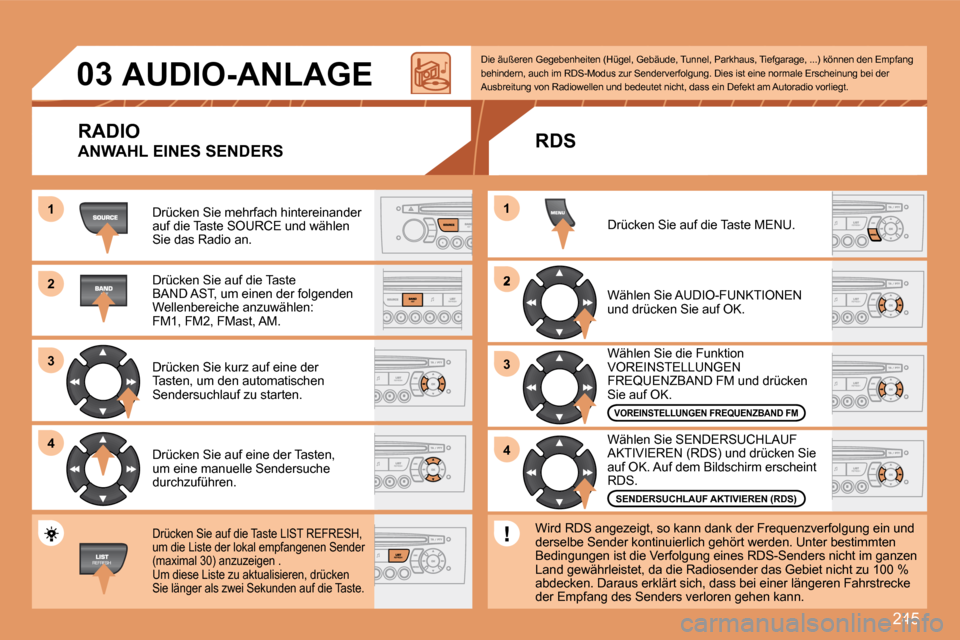

03 AUDIO-ANLAGE
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie das Radio an.
Drücken Sie auf die Taste BAND AST, um einen der folgenden Wellenbereiche anzuwählen: FM1, FM2, FMast, AM.
Drücken Sie kurz auf eine der Tasten, um den automatischen Sendersuchlauf zu starten.
Drücken Sie auf eine der Tasten, um eine manuelle Sendersuche durchzuführen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste der lokal empfangenen Sender ( m a x i m a l 3 0 ) a n z u z e i g e n . Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden auf die Taste.
Wählen Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.
Wählen Sie die Funktion VOREINSTELLUNGEN FREQUENZBAND FM und drücken Sie auf OK.
Wählen Sie AUDIO-FUNKTIONEN und drücken Sie auf OK.
Drücken Sie auf die Taste MENU.
VOREINSTELLUNGEN FREQUENZBAND FM
SENDERSUCHLAUF AKTIVIEREN (RDS)
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
RDS
Wird RDS angezeigt, so kann dank der Frequenzverfol gung ein und derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni cht im ganzen Land gewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.
RADIO
ANWAHL EINES SENDERS
Page 264 of 271
246
11
22
1
22
Verwenden Sie nur runde CDs. Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner kopierte CDs können unabhängig von der Qualität des Original-CD-Spielers zu Störungen führen. Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginn t automatisch.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die TasteLIST REFRESH, um die Liste mit den CD-Titeln anzeigen zu lassen.
Legen Sie eine MP3-CD in den CD-Spieler. Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden oder auch länger dauern kann, bevor das Abspielen beginnt.
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-Dateien lesen, verteilt auf 8 Verzeichnis-Ebenen. E s e m p fi e h l t s i c h j e d o c h , d i e V e r z e i c h n i s - E b e n e n a u f z w e i z u beschränken, um die Zeit bis zum Beginn der Wiederg abe zu reduzieren.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen.

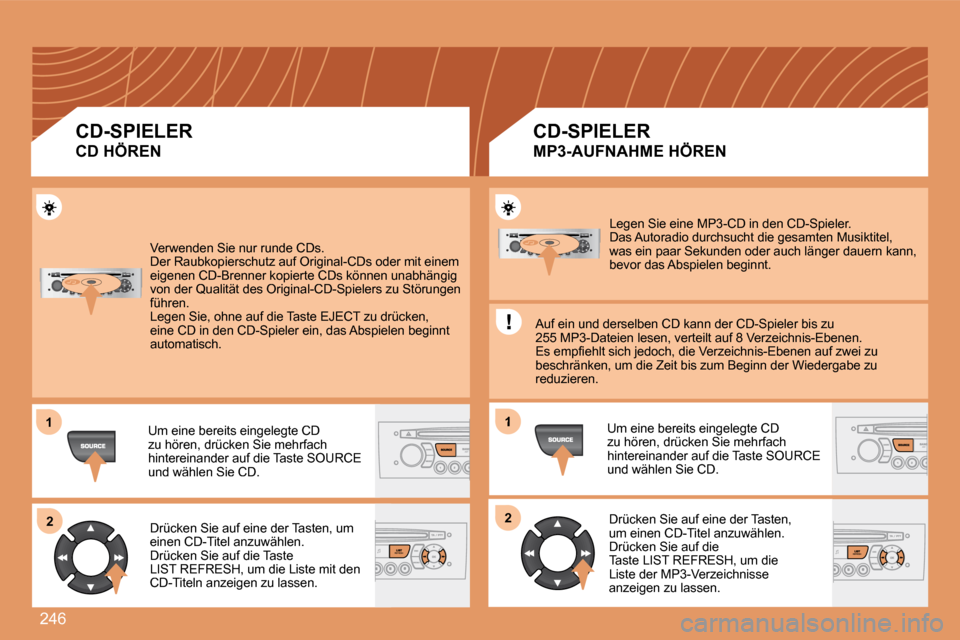

CD-SPIELER
CD HÖREN
CD-SPIELER
MP3-AUFNAHME HÖREN
Page 265 of 271
247
11
22
33
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien, die es ermöglicht, mehrere Dutzend Musikdateien auf ein un d derselben CD abzuspeichern. Wiedergabe und Anzeige einer MP3-CD können vom Brennprogramm und/oder den benutzten Einstellungen abhängen.
Um eine gebrannte CDR oder CDRW abspielen zu könne n, wählen Sie zum Brennen die Normen ISO 9660 Level 1,2 oder Joliet. Wenn die CD in einem anderen Format gebrannt wurde , wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e Brenn-Norm mit der kleinstmöglichen Geschwindigkeit zu verwenden, um optimale akustische Qualität zu erzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterung ".mp3" ab. Alle anderen Dateitypen (.wma, .mp4...) können nicht gel esen werden.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu verm eiden.
Legen Sie die CDs nacheinander in den Wechsler ein.
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie den CD-WECHSLER an.
Drücken Sie auf eine der Tasten des Nummernblocks, um die betreffende CD anzuwählen.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Zum schnellen Vor- oder Rücklauf halten Sie eine der Tasten gedrückt.

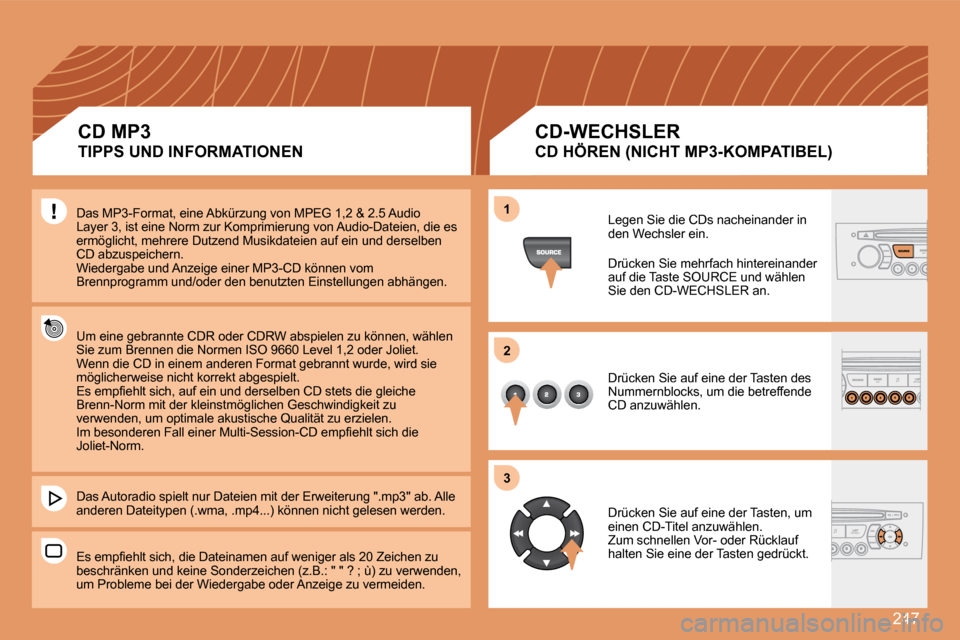

CD MP3
TIPPS UND INFORMATIONEN
CD-WECHSLER
CD HÖREN (NICHT MP3-KOMPATIBEL)
Page 266 of 271
248
11
22
22
11
Anzeige und Bedienung erfolgen über das tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres tragbaren Geräts ein.
Stellen Sie dann die Lautstärke des Autoradios RD4 ein.
A m A u x - E i n g a n g l ä s s t s i c h e i n t r a g b a r e s G e r ä t s ( M P 3 - S p i e l e r . . . ) anschließen. Er ist per Voreinstellung aktiviert.
Schließen Sie das tragbare Gerät (MP3-Spieler...) an den Audiosteckdosen (weiß und rot, Typ RCA) im Handschuhfach mit einem KLINKE-/CINCH Audiokabel an.
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie AUX.

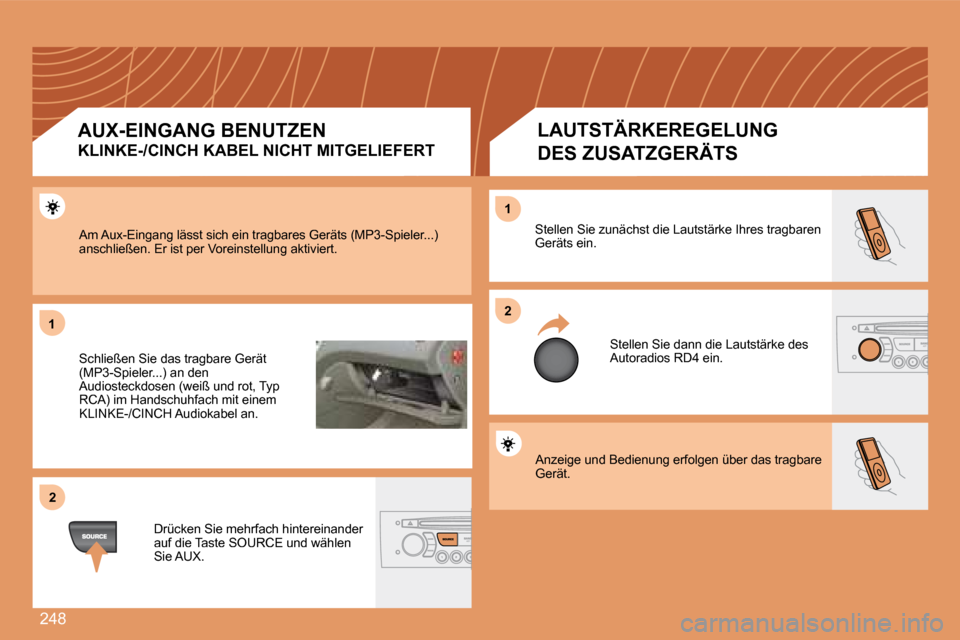

AUX-EINGANG BENUTZEN
KLINKE-/CINCH KABEL NICHT MITGELIEFERT
LAUTSTÄRKEREGELUNG
DES ZUSATZGERÄTS
Page 267 of 271
249
11
22
33
11
22
5511

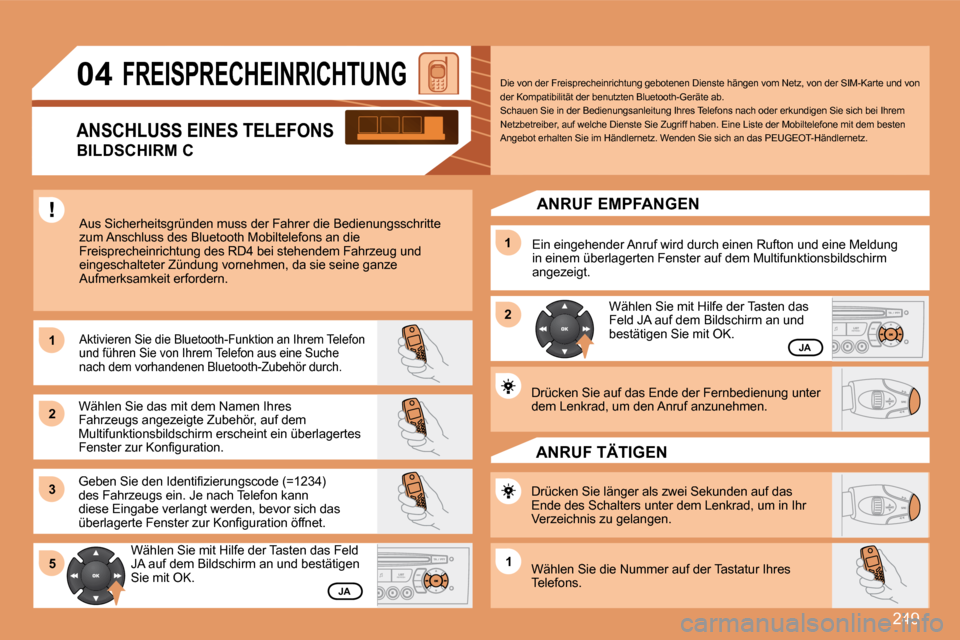

04 FREISPRECHEINRICHTUNG
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte zum Anschluss des Bluetooth Mobiltelefons an die Freisprecheinrichtung des RD4 bei stehendem Fahrzeu g und eingeschalteter Zündung vornehmen, da sie seine ganze Aufmerksamkeit erfordern.
Wählen Sie das mit dem Namen Ihres Fahrzeugs angezeigte Zubehör, auf dem Multifunktionsbildschirm erscheint ein überlagertes F e n s t e r z u r K o n fi g u r a t i o n .
Aktivieren Sie die Bluetooth-Funktion an Ihrem Telefon und führen Sie von Ihrem Telefon aus eine Suche nach dem vorhandenen Bluetooth-Zubehör durch.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm an und bestätigen Sie mit OK.
G e b e n S i e d e n I d e n t i fi z i e r u n g s c o d e ( = 1 2 3 4 ) des Fahrzeugs ein. Je nach Telefon kann diese Eingabe verlangt werden, bevor sich das ü b e r l a g e r t e F e n s t e r z u r K o n fi g u r a t i o n ö f f n e t .
JA
JA
Die von der Freisprecheinrichtung gebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Schauen Sie in der Bedienungsanleitung Ihres Telef ons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem besten Angebot erhalten Sie im Händlernetz. Wenden Sie si ch an das PEUGEOT-Händlernetz.
ANRUF EMPFANGEN
Ein eingehender Anruf wird durch einen Rufton und eine Meldung in einem überlagerten Fenster auf dem Multifunktion sbildschirm angezeigt.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm an und bestätigen Sie mit OK.
Drücken Sie auf das Ende der Fernbedienung unter dem Lenkrad, um den Anruf anzunehmen.
Drücken Sie länger als zwei Sekunden auf das Ende des Schalters unter dem Lenkrad, um in Ihr Verzeichnis zu gelangen.
Wählen Sie die Nummer auf der Tastatur Ihres Telefons.
ANRUF TÄTIGEN
ANSCHLUSS EINES TELEFONS
BILDSCHIRM C
Page 268 of 271
250
05
RADIO: Anwahl des nächsten gespeicherten Senders CD-Wechsler: Anwahl der nächsten CD Anwahl des nächsten Menüpunktes
RADIO: Anwahl des vorigen gespeicherten Senders CD-WECHSLER: Anwahl der vorigen CD Anwahl des vorigen Menüpunktes
RADIO: Automatische Sendersuche nach oben CD-SPIELER/CD-WECHSLER/MP3: Anwahl des nächsten Titels CD-SPIELER/CD-WECHSLER: gedrückt halten: Schneller Vorlauf Anwahl des vorigen Punktes
RADIO: Automatische Sendersuche nach unten CD-SPIELER/CD-WECHSLER/MP3: Anwahl des vorigen Titels CD-SPIELER/CD-WECHSLER: gedrückt halten: Schneller Rücklauf Anwahl des nächsten Punktes
Erhöhung der Lautstärke
Verringerung der Lautstärke

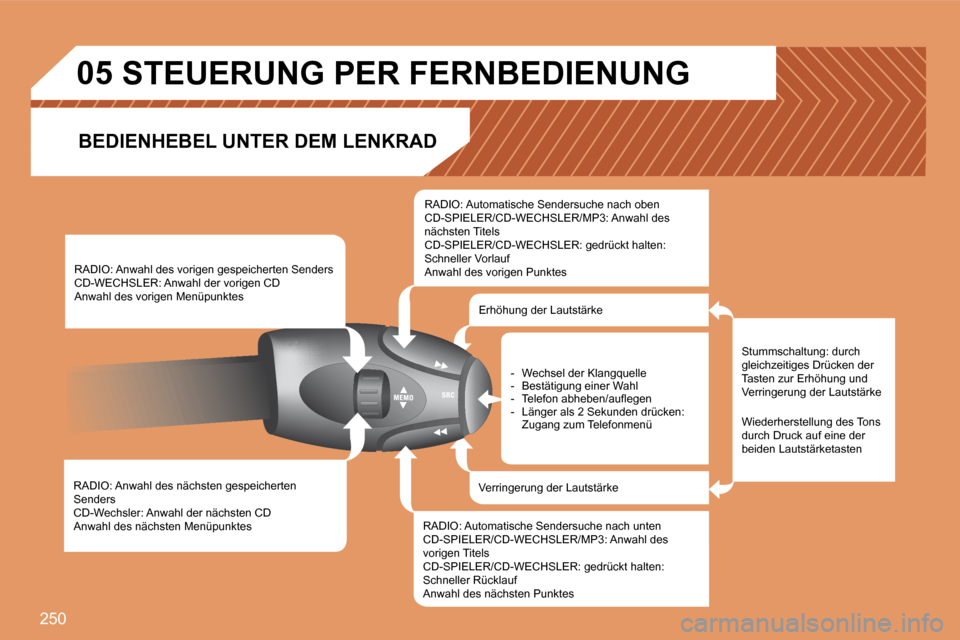

STEUERUNG PER FERNBEDIENUNG
Stummschaltung: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke
Wiederherstellung des Tons durch Druck auf eine der beiden Lautstärketasten
- Wechsel der Klangquelle - Bestätigung einer Wahl - T e l e f o n a b h e b e n / a u fl e g e n - Länger als 2 Sekunden drücken: Zugang zum Telefonmenü
BEDIENHEBEL UNTER DEM LENKRAD
Page 269 of 271
251
5
66
77
88
1
22
33
44

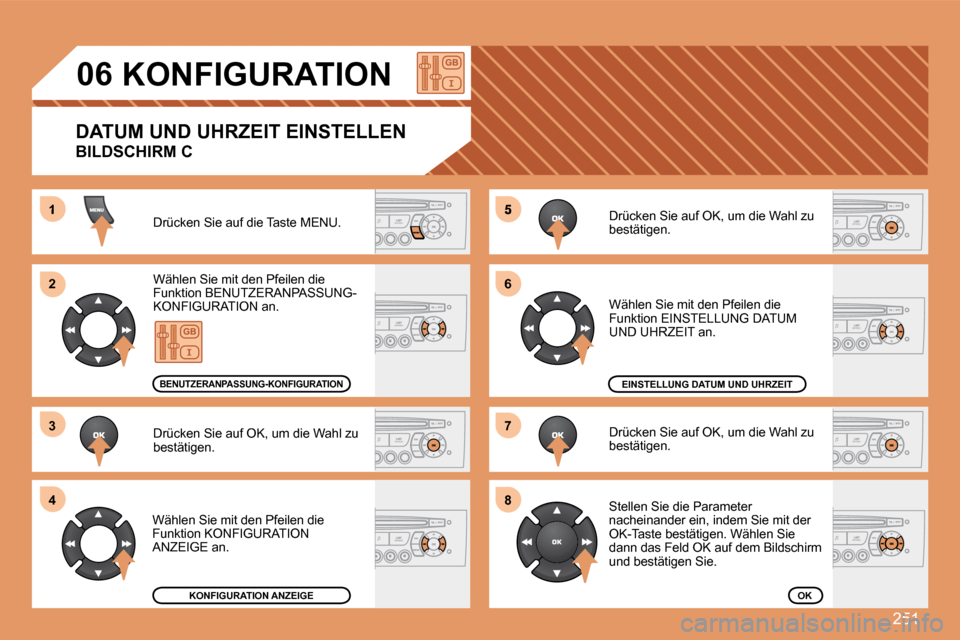

06 KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die Funktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter nacheinander ein, indem Sie mit der OK-Taste bestätigen. Wählen Sie dann das Feld OK auf dem Bildschirm und bestätigen Sie.
KONFIGURATION ANZEIGE
EINSTELLUNG DATUM UND UHRZEIT
OK
BENUTZERANPASSUNG-KONFIGURATION
DATUM UND UHRZEIT EINSTELLEN
BILDSCHIRM C
Page 270 of 271
252
1
2
3
3
2
3
3
2
3
3
2
3
3
2
3
3
1
2
3
3
2
3
3
1
2
3
3
1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2
1
2
2
123
23
07
RADIO-CD
WISCH HI RÜCK
aktiviert
deaktiviert
OPTIONEN
EINSTELL ANZ
JAHR
MONAT
TAG
STUNDE
MINUTEN
MODUS 12 H/24 H
EINHEITEN
TEMPERATUR: °CELSIUS/°FAHRENHEIT
KRAFTSTOFFVERBRAUCH: KM/L - L/100 - MPG

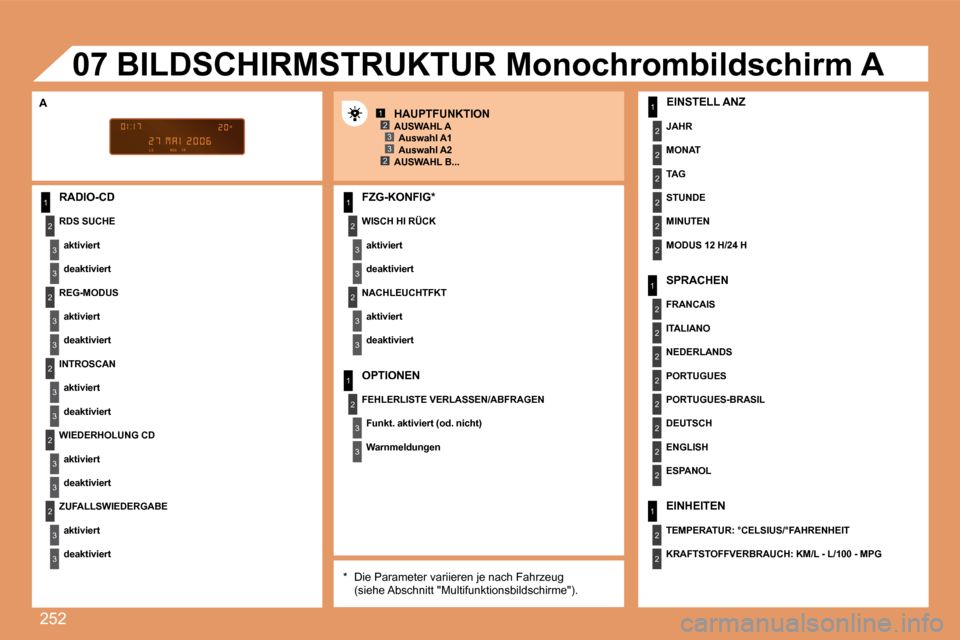

BILDSCHIRMSTRUKTUR Monochrombildschirm A
HAUPTFUNKTION A
* Die Parameter variieren je nach Fahrzeug (siehe Abschnitt "Multifunktionsbildschirme").
AUSWAHL A Auswahl A1 Auswahl A2 AUSWAHL B...
RDS SUCHE
aktivier t
deaktiviert
REG-MODUS
aktiviert
deaktiviert
INTROSCAN
aktiviert
deaktiviert
WIEDERHOLUNG CD
aktiviert
deaktiviert
ZUFALLSWIEDERGABE
aktiviert
deaktiviert
NACHLEUCHTFKT
aktiviert
deaktiviert
FZG-KONFIG *
FEHLERLISTE VERLASSEN/ABFRAGEN
Funkt. aktiviert (od. nicht)
Warnmeldungen
SPRACHEN
FRANCAIS
ITALIANO
NEDERLANDS
PORTUGUES
PORTUGUES-BRASIL
DEUTSCH
ENGLISH
ESPANOL
