Peugeot 308 SW BL 2008 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2008Pages: 260, tamaño PDF: 12.35 MB
Page 181 of 260
11
!i
185
INFORMACIÓN PRÁCTICA

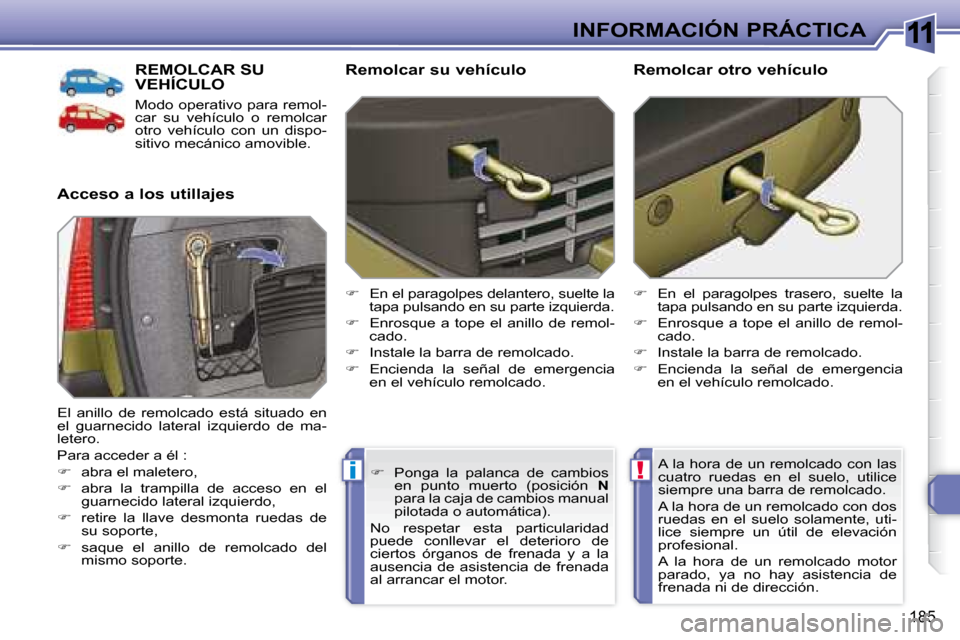

REMOLCAR SU VEHÍCULO
Modo operativo para remol-
car su vehículo o remolcar
otro vehículo con un dispo-
sitivo mecánico amovible.
Acceso a los utillajes Remolcar su vehículo
En el paragolpes delantero, suelte la
tapa pulsando en su parte izquierda.
Enrosque a tope el anillo de remol-
cado.
Instale la barra de remolcado.
Encienda la señal de emergencia
en el vehículo remolcado.
En el paragolpes trasero, suelte la
tapa pulsando en su parte izquierda.
Enrosque a tope el anillo de remol-
cado .
Instale la barra de remolcado.
Encienda la señal de emergencia
en el vehículo remolcado.
Remolcar otro vehículo
El anillo de remolcado está situado en
el guarnecido lateral izquierdo de ma-
letero.
P a r a a c c e d e r a é l :
abra el maletero,
abra la trampilla de acceso en el
guarnecido lateral izquierdo,
retire la llave desmonta ruedas de
su soporte,
saque el anillo de remolcado del
mismo soporte. A la hora de un remolcado con las
cuatro ruedas en el suelo, utilice
siempre una barra de remolcado.
A la hora de un remolcado con dos
ruedas en el suelo solamente, uti-
lice siempre un útil de elevación
profesional.
A la hora de un remolcado motor
parado, ya no hay asistencia de
frenada ni de dirección.
Ponga la palanca de cambios
en punto muerto (posición N
para la caja de cambios manual
pilotada o automática).
No respetar esta particularidad
puede conllevar el deterioro de
ciertos órganos de frenada y a la
ausencia de asistencia de frenada
al arrancar el motor.
Page 182 of 260
11
i
i
186
INFORMACIÓN PRÁCTICA

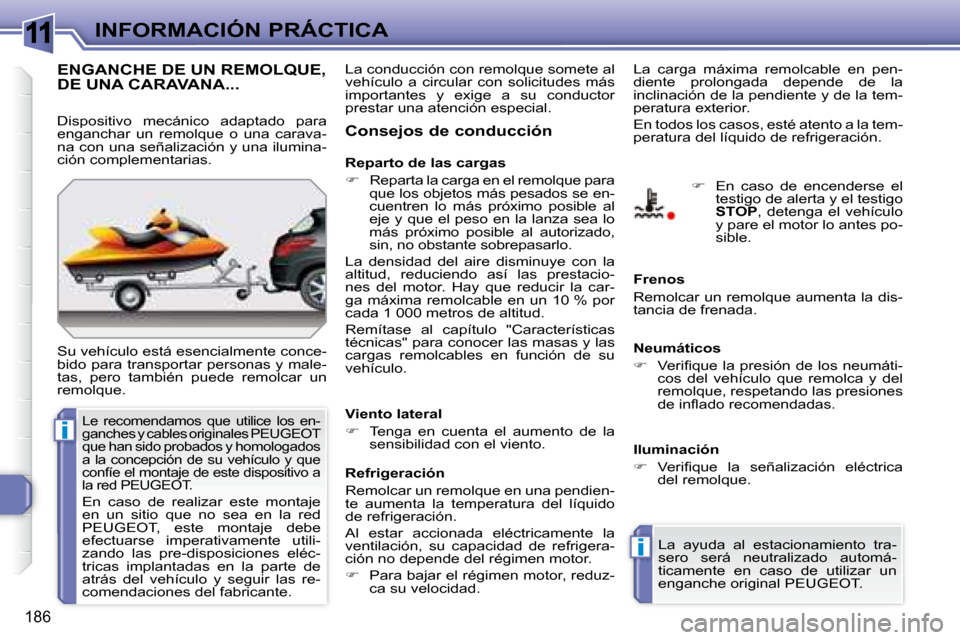

ENGANCHE DE UN REMOLQUE, DE UNA CARAVANA...
Su vehículo está esencialmente conce-
bido para transportar personas y male-
tas, pero también puede remolcar un
remolque. Consejos de conducción
L a c a r g a m á x i m a r e m o l c a b l e e n p e n -
diente prolongada depende de la
inclinación de la pendiente y de la tem-
p e r a t u r a e x t e r i o r .
En todos los casos, esté atento a la tem-
peratura del líquido de refrigeración.
Viento lateral
Tenga en cuenta el aumento de la
sensibilidad con el viento.
Refrigeración
Remolcar un remolque en una pendien-
te aumenta la temperatura del líquido
de refrigeración.
Al estar accionada eléctricamente la
ventilación, su capacidad de refrigera-
ción no depende del régimen motor.
Para bajar el régimen motor, reduz-
ca su velocidad. Frenos
Remolcar un remolque aumenta la dis-
tancia de frenada.
Neumáticos
V e r i fi q u e l a p r e s i ó n d e l o s n e u m á t i -
cos del vehículo que remolca y del
remolque, respetando las presiones
d e i n fl a d o r e c o m e n d a d a s .
Iluminación
V e r i fi q u e l a s e ñ a l i z a c i ó n e l é c t r i c a
del remolque.
La ayuda al estacionamiento tra-
sero será neutralizado automá-
ticamente en caso de utilizar un
enganche original PEUGEOT .
En caso de encenderse el
testigo de alerta y el testigo
STOP , detenga el vehículo
y pare el motor lo antes po-
sible.
Dispositivo mecánico adaptado para
enganchar un remolque o una carava-
na con una señalización y una ilumina-
ción complementarias.
Reparto de las cargas
Reparta la carga en el remolque para
que los objetos más pesados se en-
c u e n t r e n l o m á s p r ó x i m o p o s i b l e a l
eje y que el peso en la lanza sea lo
m á s p r ó x i m o p o s i b l e a l a u t o r i z a d o ,
sin, no obstante sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestacio-
nes del motor. Hay que reducir la car-
g a m á x i m a r e m o l c a b l e e n u n 1 0 % p o r
cada 1 000 metros de altitud.
Remítase al capítulo "Características
técnicas" para conocer las masas y las
cargas remolcables en función de su
vehículo.
La conducción con remolque somete al
vehículo a circular con solicitudes más
i m p o r t a n t e s y e x i g e a s u c o n d u c t o r
prestar una atención especial.
Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT
que han sido probados y homologados
a la concepción de su vehículo y que
confíe el montaje de este dispositivo a
la red PEUGEOT .
En caso de realizar este montaje
en un sitio que no sea en la red
PEUGEOT , este montaje debe
efectuarse imperativamente utili-
zando las pre-disposiciones eléc-
tricas implantadas en la parte de
atrás del vehículo y seguir las re-
comendaciones del fabricante.
Page 183 of 260
11
ii
INFORMACIÓN PRÁCTICA

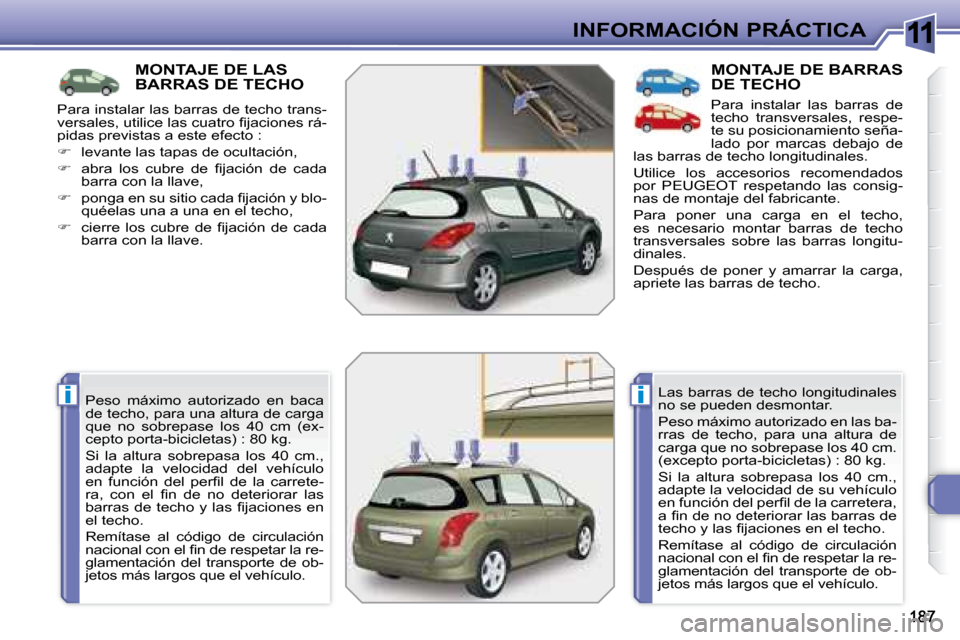

MONTAJE DE LAS BARRAS DE TECHO
P e s o m á x i m o a u t o r i z a d o e n b a c a
de techo, para una altura de carga
q u e n o s o b r e p a s e l o s 4 0 c m ( e x -
c e p t o p o r t a - b i c i c l e t a s ) : 8 0 k g .
Si la altura sobrepasa los 40 cm.,
adapte la velocidad del vehículo
e n f u n c i ó n d e l p e r fi l d e l a c a r r e t e -
r a , c o n e l fi n d e n o d e t e r i o r a r l a s
b a r r a s d e t e c h o y l a s fi j a c i o n e s e n
el techo.
Remítase al código de circulación
n a c i o n a l c o n e l fi n d e r e s p e t a r l a r e -
glamentación del transporte de ob-
jetos más largos que el vehículo.
MONTAJE DE BARRAS DE TECHO
Para instalar las barras de
techo transversales, respe-
te su posicionamiento seña-
lado por marcas debajo de
las barras de techo longitudinales.
Utilice los accesorios recomendados
por PEUGEOT respetando las consig-
nas de montaje del fabricante.
Para poner una carga en el techo,
es necesario montar barras de techo
transversales sobre las barras longitu-
dinales.
Después de poner y amarrar la carga,
apriete las barras de techo.
Las barras de techo longitudinales
no se pueden desmontar.
P e s o m á x i m o a u t o r i z a d o e n l a s b a -
rras de techo, para una altura de
carga que no sobrepase los 40 cm.
( e x c e p t o p o r t a - b i c i c l e t a s ) : 8 0 k g .
Si la altura sobrepasa los 40 cm.,
adapte la velocidad de su vehículo
e n f u n c i ó n d e l p e r fi l d e l a c a r r e t e r a ,
a fi n d e n o d e t e r i o r a r l a s b a r r a s d e
t e c h o y l a s fi j a c i o n e s e n e l t e c h o .
Remítase al código de circulación
n a c i o n a l c o n e l fi n d e r e s p e t a r l a r e -
glamentación del transporte de ob-
jetos más largos que el vehículo.
Para instalar las barras de techo trans-
v e r s a l e s , u t i l i c e l a s c u a t r o fi j a c i o n e s r á -
p i d a s p r e v i s t a s a e s t e e f e c t o :
levante las tapas de ocultación,
a b r a l o s c u b r e d e fi j a c i ó n d e c a d a
barra con la llave,
p o n g a e n s u s i t i o c a d a fi j a c i ó n y b l o -
quéelas una a una en el techo,
c i e r r e l o s c u b r e d e fi j a c i ó n d e c a d a
barra con la llave.
Page 184 of 260
11
i
188
INFORMACIÓN PRÁCTICA

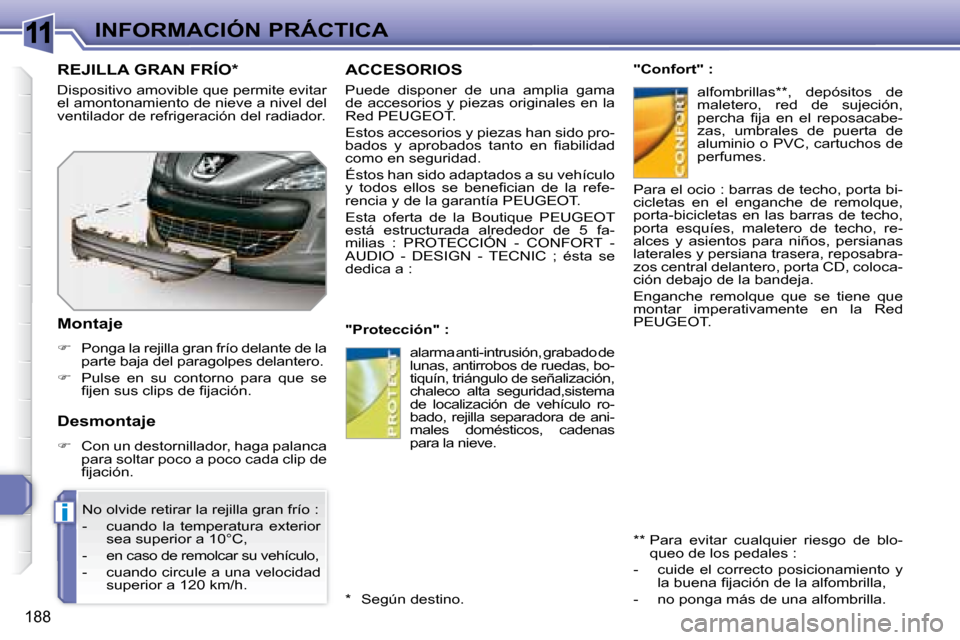

ACCESORIOS
Puede disponer de una amplia gama
de accesorios y piezas originales en la
Red PEUGEOT .
Estos accesorios y piezas han sido pro-
b a d o s y a p r o b a d o s t a n t o e n fi a b i l i d a d
como en seguridad.
Éstos han sido adaptados a su vehículo
y t o d o s e l l o s s e b e n e fi c i a n d e l a r e f e -
rencia y de la garantía PEUGEOT .
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
m i l i a s : P R O T E C C I Ó N - C O N F O R T -
AUDIO - DESIGN - TECNIC ; ésta se
d e d i c a a :
"Protección" : "Confort" :
alfombrillas ** , depósitos de
maletero, red de sujeción,
p e r c h a fi j a e n e l r e p o s a c a b e -
zas, umbrales de puerta de
aluminio o PVC, cartuchos de
perfumes.
alarma anti-intrusión, grabado de
lunas, antirrobos de ruedas, bo-
tiquín, triángulo de señalización,
chaleco alta seguridad,sistema
de localización de vehículo ro-
bado, rejilla separadora de ani-
males domésticos, cadenas
para la nieve. P a r a e l o c i o : b a r r a s d e t e c h o , p o r t a b i -
cicletas en el enganche de remolque,
porta-bicicletas en las barras de techo,
porta esquíes, maletero de techo, re-
alces y asientos para niños, persianas
laterales y persiana trasera, reposabra-
zos central delantero, porta CD, coloca-
ción debajo de la bandeja.
Enganche remolque que se tiene que
montar imperativamente en la Red
PEUGEOT .
** Para evitar cualquier riesgo de blo-
q u e o d e l o s p e d a l e s :
- cuide el correcto posicionamiento y l a b u e n a fi j a c i ó n d e l a a l f o m b r i l l a ,
- no ponga más de una alfombrilla.
REJILLA GRAN FRÍO *
Dispositivo amovible que permite evitar
el amontonamiento de nieve a nivel del
ventilador de refrigeración del radiador.
Montaje
Ponga la rejilla gran frío delante de la
parte baja del paragolpes delantero.
Pulse en su contorno para que se
fi j e n s u s c l i p s d e fi j a c i ó n .
N o o l v i d e r e t i r a r l a r e j i l l a g r a n f r í o :
- c u a n d o l a t e m p e r a t u r a e x t e r i o r sea superior a 10°C,
- en caso de remolcar su vehículo,
- cuando circule a una velocidad superior a 120 km/h.
Desmontaje
Con un destornillador, haga palanca
para soltar poco a poco cada clip de
fi j a c i ó n .
* Según destino.
Page 185 of 260
11
i
188
INFORMACIÓN PRÁCTICA
ACCESORIOS
Puede disponer de una amplia gama
de accesorios y piezas originales en la
Red PEUGEOT .
Estos accesorios y piezas han sido pro-
b a d o s y a p r o b a d o s t a n t o e n fi a b i l i d a d
como en seguridad.
Éstos han sido adaptados a su vehículo
y t o d o s e l l o s s e b e n e fi c i a n d e l a r e f e -
rencia y de la garantía PEUGEOT .
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
m i l i a s : P R O T E C C I Ó N - C O N F O R T -
AUDIO - DESIGN - TECNIC ; ésta se
d e d i c a a :
"Protección" : "Confort" :
alfombrillas ** , depósitos de
maletero, red de sujeción,
p e r c h a fi j a e n e l r e p o s a c a b e -
zas, umbrales de puerta de
aluminio o PVC, cartuchos de
perfumes.
alarma anti-intrusión, grabado de
lunas, antirrobos de ruedas, bo-
tiquín, triángulo de señalización,
chaleco alta seguridad,sistema
de localización de vehículo ro-
bado, rejilla separadora de ani-
males domésticos, cadenas
para la nieve. P a r a e l o c i o : b a r r a s d e t e c h o , p o r t a b i -
cicletas en el enganche de remolque,
porta-bicicletas en las barras de techo,
porta esquíes, maletero de techo, re-
alces y asientos para niños, persianas
laterales y persiana trasera, reposabra-
zos central delantero, porta CD, coloca-
ción debajo de la bandeja.
Enganche remolque que se tiene que
montar imperativamente en la Red
PEUGEOT .
** Para evitar cualquier riesgo de blo-
q u e o d e l o s p e d a l e s :
- cuide el correcto posicionamiento y l a b u e n a fi j a c i ó n d e l a a l f o m b r i l l a ,
- no ponga más de una alfombrilla.
REJILLA GRAN FRÍO *
Dispositivo amovible que permite evitar
el amontonamiento de nieve a nivel del
ventilador de refrigeración del radiador.
Montaje
Ponga la rejilla gran frío delante de la
parte baja del paragolpes delantero.
Pulse en su contorno para que se
fi j e n s u s c l i p s d e fi j a c i ó n .
N o o l v i d e r e t i r a r l a r e j i l l a g r a n f r í o :
- c u a n d o l a t e m p e r a t u r a e x t e r i o r sea superior a 10°C,
- en caso de remolcar su vehículo,
- cuando circule a una velocidad superior a 120 km/h.
Desmontaje
Con un destornillador, haga palanca
para soltar poco a poco cada clip de
fi j a c i ó n .
* Según destino.
Page 186 of 260
11
!
i
i
189

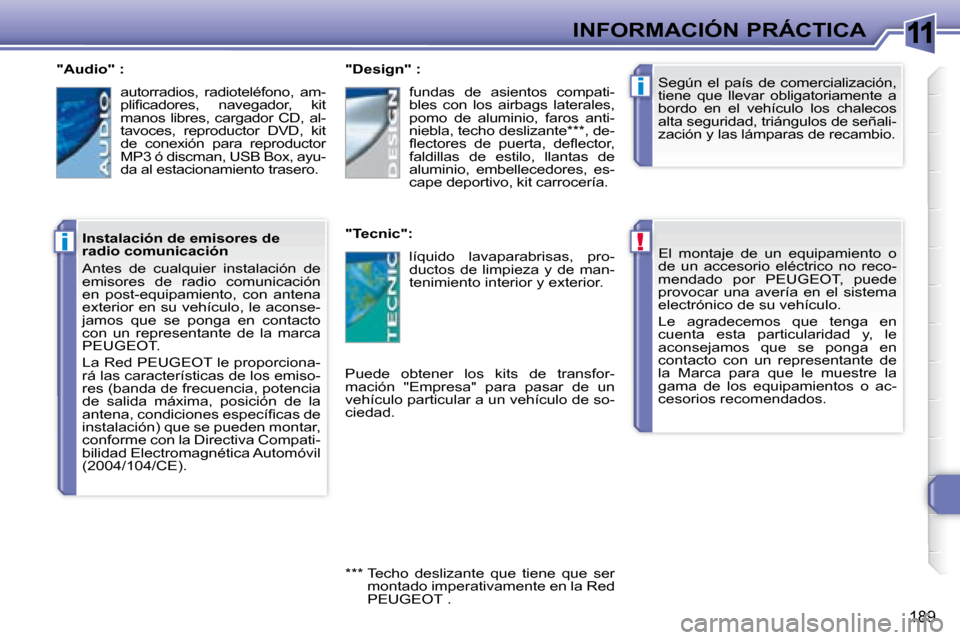

INFORMACIÓN PRÁCTICA El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT , puede
provocar una avería en el sistema
electrónico de su vehículo.
Le agradecemos que tenga en
cuenta esta particularidad y, le
aconsejamos que se ponga en
contacto con un representante de
la Marca para que le muestre la
gama de los equipamientos o ac-
cesorios recomendados.
Según el país de comercialización,
tiene que llevar obligatoriamente a
bordo en el vehículo los chalecos
alta seguridad, triángulos de señali-
zación y las lámparas de recambio.
"Design" :
"Tecnic":
Puede obtener los kits de transfor-
mación "Empresa" para pasar de un
vehículo particular a un vehículo de so-
ciedad. fundas de asientos compati-
bles con los airbags laterales,
pomo de aluminio, faros anti-
niebla, techo deslizante *** , de-
fl e c t o r e s d e p u e r t a , d e fl e c t o r ,
faldillas de estilo, llantas de
aluminio, embellecedores, es-
cape deportivo, kit carrocería.
líquido lavaparabrisas, pro-
ductos de limpieza y de man-
t e n i m i e n t o i n t e r i o r y e x t e r i o r .
*** Techo deslizante que tiene que ser montado imperativamente en la Red
PEUGEOT .
"Audio" :
autorradios, radioteléfono, am-
p l i fi c a d o r e s , n a v e g a d o r , k i t
manos libres, cargador CD, al-
tavoces, reproductor DVD, kit
d e c o n e x i ó n p a r a r e p r o d u c t o r
M P 3 ó d i s c m a n , U S B B o x , a y u -
da al estacionamiento trasero.
Instalación de emisores de
radio comunicación
Antes de cualquier instalación de
emisores de radio comunicación
en post-equipamiento, con antena
e x t e r i o r e n s u v e h í c u l o , l e a c o n s e -
jamos que se ponga en contacto
con un representante de la marca
PEUGEOT .
La Red PEUGEOT le proporciona-
rá las características de los emiso-
res (banda de frecuencia, potencia
d e s a l i d a m á x i m a , p o s i c i ó n d e l a
a n t e n a , c o n d i c i o n e s e s p e c í fi c a s d e
instalación) que se pueden montar,
conforme con la Directiva Compati-
bilidad Electromagnética Automóvil
(2004/104/CE).
Page 187 of 260
12
190
CARACTERÍSTICAS TÉCNICAS
MODELOS :
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones :
4C... 4A... 4G... 4E... 4H...
8FS-C 5FW-C 5FW-F
MOTORES GASOLINA 1,4 litros VTi 16V 95 cv 1,6 litros VTi 16V 120 cv
Cilindrada (cm 3
) 1 397 1 598
D i á m e t r o x c a r r e r a ( m m ) 7 7 x 7 5 7 7 x 8 5 , 8
P o t e n c i a m á x i m a : n o r m a C E E ( k W ) 70 88
R é g i m e n d e p o t e n c i a m á x i m o ( r . p . m . ) 5 750 6 000
P a r m á x i m o : n o r m a C E E ( N m ) 136 160
R é g i m e n d e p a r m á x i m o ( r . p . m . ) 4 250 4 250
Carburante Sin plomo Sin plomo
Catalizador Si Si
CAJA DE CAMBIOS Manual
(5 velocidades) Manual
(5 velocidades) Auto.
(4 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 4,25 4,25 4,25
Caja de cambios - Puente 1,9 1,9 -
4C... : 5 puertas.
4A... : 3 puertas.
4G... : 3 puertas "Sociedad".
4E... : SW.
4H... : SW techo panorámico.
Page 188 of 260
12
191

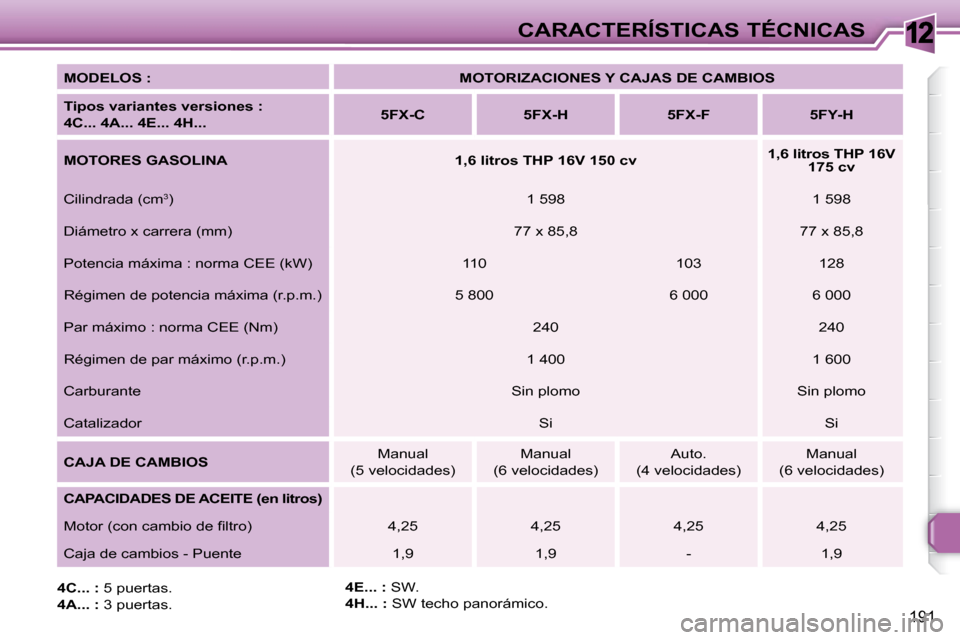

CARACTERÍSTICAS TÉCNICAS
MODELOS :
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones :
4C... 4A... 4E... 4H...
5FX-C 5FX-H 5FX-F 5FY-H
MOTORES GASOLINA 1,6 litros THP 16V 150 cv
1,6 litros THP 16V
175 cv
Cilindrada (cm 3
) 1 598 1 598
D i á m e t r o x c a r r e r a ( m m ) 7 7 x 8 5 , 8 7 7 x 8 5 , 8
P o t e n c i a m á x i m a : n o r m a C E E ( k W ) 110 103 128
R é g i m e n d e p o t e n c i a m á x i m a ( r . p . m . ) 5 800 6 000 6 000
P a r m á x i m o : n o r m a C E E ( N m ) 240 240
R é g i m e n d e p a r m á x i m o ( r . p . m . ) 1 400 1 600
Carburante Sin plomo Sin plomo
Catalizador Si Si
CAJA DE CAMBIOS Manual
(5 velocidades) Manual
(6 velocidades) Auto.
(4 velocidades) Manual
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 4,25 4,25 4,25 4,25
Caja de cambios - Puente 1,9 1,9 - 1,9
4C... : 5 puertas.
4A... : 3 puertas.
4E... : SW.
4H... : SW techo panorámico.
Page 189 of 260

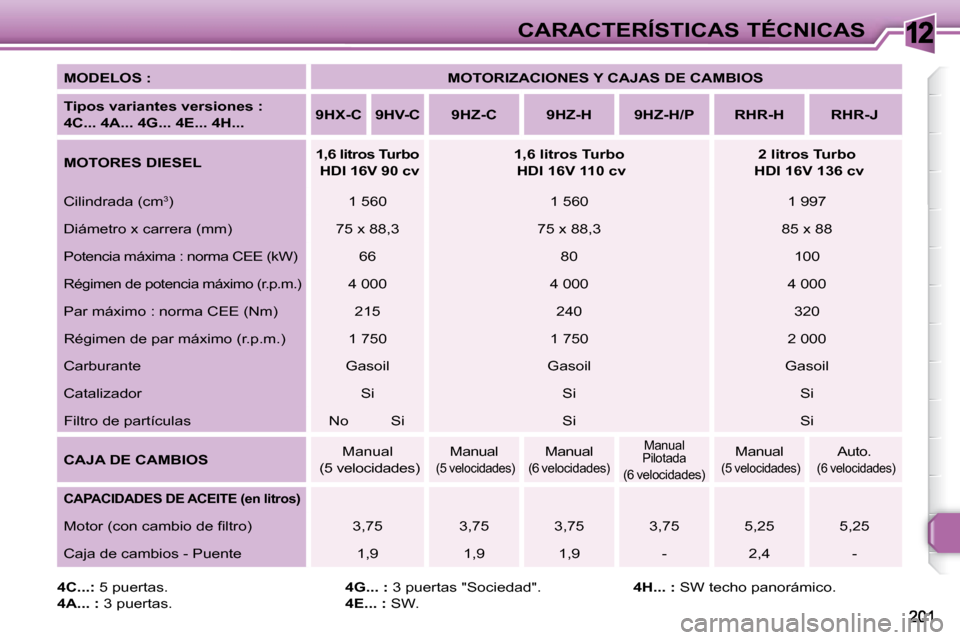

12CARACTERÍSTICAS TÉCNICAS
MODELOS :
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones :
4C... 4A... 4G... 4E... 4H...
9HX-C 9HV-C 9HZ-C 9HZ-H 9HZ-H/P RHR-H RHR-J
MOTORES DIESEL
1,6 litros Turbo
HDI 16V 90 cv
1,6 litros Turbo
HDI 16V 110 cv
2 litros Turbo
HDI 16V 136 cv
Cilindrada (cm 3
) 1 560 1 560 1 997
D i á m e t r o x c a r r e r a ( m m ) 7 5 x 8 8 , 3 7 5 x 8 8 , 3 8 5 x 8 8
P o t e n c i a m á x i m a : n o r m a C E E ( k W ) 66 80 100
R é g i m e n d e p o t e n c i a m á x i m o ( r . p . m . ) 4 000 4 000 4 000
P a r m á x i m o : n o r m a C E E ( N m ) 215 240 320
R é g i m e n d e p a r m á x i m o ( r . p . m . ) 1 750 1 750 2 000
Carburante Gasoil Gasoil Gasoil
Catalizador Si Si Si
Filtro de partículas No Si Si Si
CAJA DE CAMBIOS Manual
(5 velocidades) Manual
(5 velocidades) Manual (6 velocidades)
Manual
Pilotada
(6 velocidades) Manual
(5 velocidades) Auto.
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 3,75 3,75 3,75 3,75 5,25 5,25
Caja de cambios - Puente 1,9 1,9 1,9 - 2 ,4 -
4C...: 5 puertas.
4A... : 3 puertas.
4G... : 3 puertas "Sociedad".
4E... : SW.
4H... : SW techo panorámico.
Page 190 of 260
12
192
CARACTERÍSTICAS TÉCNICAS
CONSUMOS
Según directiva 80/1268/CEE
Motores gasolina
Caja de
cambios
Tipos
variantes
versiones 4C... 4A... 4G...
Circuito
urbano
(litros/100 km)
Circuito
extra-urbano
(litros/100 km)
Circuito
mixto
(litros/100 km)
Emisión
de masa de CO 2 (g/km)
1,4 litros VTi 16V 95 cv
Manual 8FS-C 9,0 5,2 6,5 155
1,6 litros VTi 16V 120 cv
Manual 5FW-C 9,3 5,2 6,7 159
Auto. 5FW-F 10,3 5,7 7,3 174
1,6 litros THP 16V 150 cv
Manual
5FX-C
5FX-H 9,8
- 5,6
- 7,1
- 167
-
Auto. 5FX-F 11,4 6,0 7,9 188
1,6 litros THP 16V 175 cv
Manual 5FY-H 10,7 5,7 7,6 180
Los consumos presentados aquí, corresponden a los valores comunicado s en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.
