Peugeot 308 SW BL 2008 Omistajan käsikirja (in Finnish)

11
i
166
HYÖDYLLISIÄ TIETOJA
Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan on oltava tasainen ja liuku-
maton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdetta-
vaa pyörää vinosti vastapäätä ole-
van pyörän kohdalle.
Pyöränvaihdon aikana autossa
ei saa olla ketään. Varmista, että
matkustajat siirtyvät turvalliseen
paikkaan tien sivuun.
Älä koskaan mene auton alle, kun
se on nosturin varassa. Käytä puk-
keja.

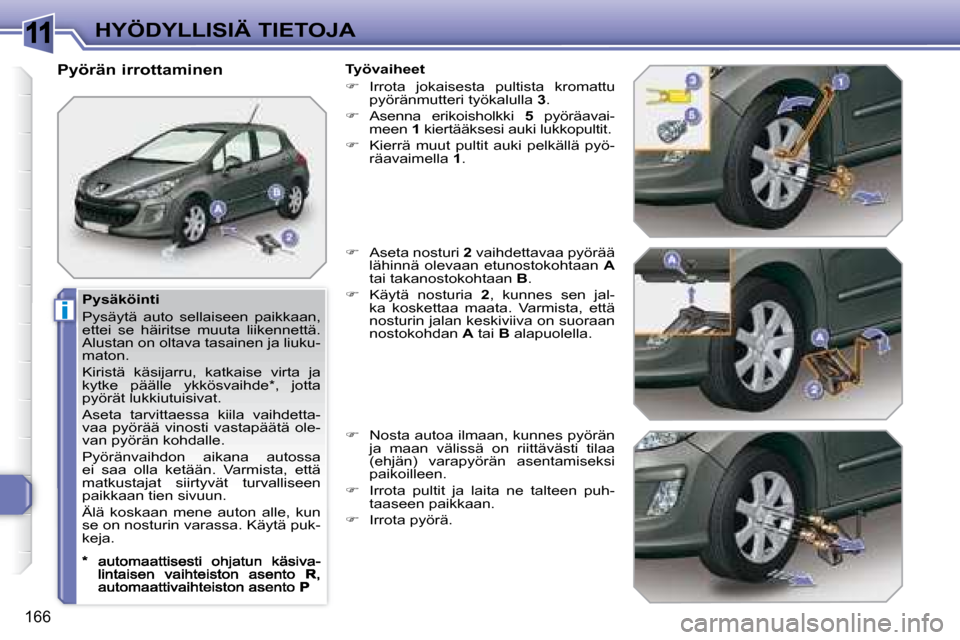

Pyörän irrottaminen
Työvaiheet

 Irrota jokaisesta pultista kromattu
pyöränmutteri työkalulla 3 .

 Asenna erikoisholkki 5 pyöräavai-
meen 1 kiertääksesi auki lukkopultit.

 Kierrä muut pultit auki pelkällä pyö-
räavaimella 1 .

 Aseta nosturi 2 vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B .

 Käytä nosturia 2 , kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A tai B alapuolella.

 Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

 Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

 Irrota pyörä.

11
i
167
HYÖDYLLISIÄ TIETOJA
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, pois-
ta ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkastaa mahdol-
lisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.
Pyörän kiinnitys
Työvaiheet

 Aseta pyörä paikoilleen navan pääl-
le keskitysohjaimen 4 avulla.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.

 Kiristä lukkopulttia hieman pyörä-
avaimella 1 , jossa on erikoisholkki 5 .

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 5 .

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Laita kromatut pyöränmutterit jokai-
sen pultin päälle.

 Aseta työkalut työkalulaatikkoon.

11
i
!
!
168
HYÖDYLLISIÄ TIETOJA
* Kohdemaan mukaan.
Sähköiskun vaara
Kaasupurkausvalot (D1S-35 W)
on vaihdatettava valtuutetussa
PEUGEOT -huoltokorjaamossa.

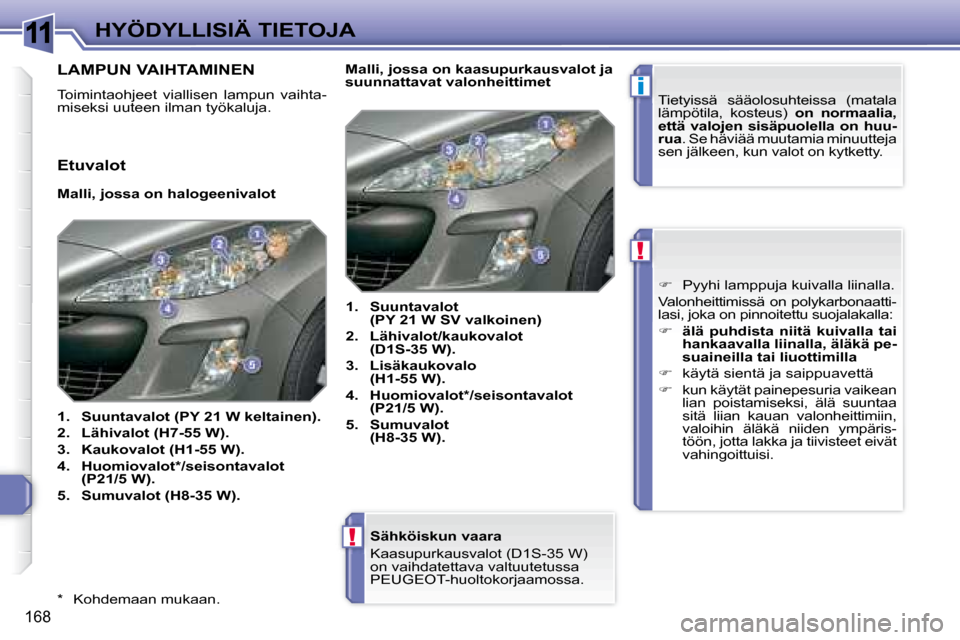

LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen lampun vaihta-
miseksi uuteen ilman työkaluja.
Etuvalot

Malli, jossa on halogeenivalot

1. Suuntavalot (PY 21 W keltainen).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H1-55 W).

4. Huomiovalot * /seisontavalot
(P21/5 W).

5. Sumuvalot (H8-35 W).



1. Suuntavalot
(PY 21 W SV valkoinen)

2. Lähivalot/kaukovalot
(D1S-35 W).

3. Lisäkaukovalo
(H1-55 W).

4. Huomiovalot*/seisontavalot
(P21/5 W).

5. Sumuvalot
(H8-35 W).
Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet
Tietyissä sääolosuhteissa (matala
lämpötila, kosteus) on normaalia,
että valojen sisäpuolella on huu-
rua . Se häviää muutamia minuutteja
sen jälkeen, kun valot on kytketty.

 Pyyhi lamppuja kuivalla liinalla.
Valonheittimissä on polykarbonaatti-
lasi, joka on pinnoitettu suojalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä pe-
suaineilla tai liuottimilla

 käytä sientä ja saippuavettä

 kun käytät painepesuria vaikean
lian poistamiseksi, älä suuntaa
sitä liian kauan valonheittimiin,
valoihin äläkä niiden ympäris-
töön, jotta lakka ja tiivisteet eivät
vahingoittuisi.

11
i
!
169
HYÖDYLLISIÄ TIETOJA
Kaukovalojen vaihtaminen

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Huomiovalojen/seisontavalojen
vaihtaminen

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Suuntavalojen vaihtaminen
Ambran- tai hopeanväriset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Lampun vaihtamisen jälkeen sulje
muovikansi huolellisesti, jotta valo
pysyy tiiviinä. Lähivalojen vaihtaminen

 Poista muovisuojus vetämällä jou-
sesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat paikalleen päinvastaises-
sa järjestyksessä.

11
i
170
HYÖDYLLISIÄ TIETOJA
Sivusuuntavalojen vaihtaminen

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT -
huoltokorjaamosta. Sumuvalojen vaihtaminen

 Käännä pyörä kokonaan sisään-
päin, jotta pääset helposti käsiksi
luukkuun.

 Avaa luukku. Se sijaitsee pyöräko-
telossa.

 Irrota lampunkannattimen liitin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppujen vaihtamisessa voit myös
kääntyä valtuutetun PEUGEOT -
huoltokorjaamon puoleen.

11
i
171
HYÖDYLLISIÄ TIETOJA
Takavalot

1. Jarruvalo/seisontavalo (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli (P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavara-
tilan ulkopuolelta:

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Paina neljää jousta ja irrota lamppu-
jen kannatin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjes-
telmä, oikealta puolelta on ensin
poistettava kolme kiinnitysruuvia,
minkä jälkeen kotelon voi ottaa
pois paikaltaan.
 Oikealla: poista peiteluukku.

 Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

 Irrota säilytyslaatikko kiinnikkeistään.

11
172
HYÖDYLLISIÄ TIETOJA
Lisäjarruvalon vaihtaminen
(4 kpl W 5 W - lamppuja)

 Irrota tavaratilan yläsivupaneeli kiinnik-
keistä vasemmalta oikealle edeten.

 Avaa valon kaksi kiinnitysmutteria A .

 Irrota valon keskinasta.

 Ota valo ulos ulkopuolelta.

 Irrota lampunkannattiman liitin ja la-
sinpesulaitteen letku.

 Irrota lampunkannatin valosta pai-
namalla kahta jousta B .

 Vedä lampusta ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Kiristäessäsi muttereita älä paina valoa
liikaa. Rekisterikilven lamppujen
vaihtaminen (W 5 W)

 Aseta kapea ruuvitaltta johonkin lä-
pinäkyvän kotelon ulkopuolella ole-
vista koloista.

 Käännä sitä ulospäin, jotta kotelo ir-
toaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.

11
173
HYÖDYLLISIÄ TIETOJA
Takavalot

1. Jarruvalot/seisontavalot (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli
(P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihde-
taan tavaratilan ulkopuolelta:

 irrota valon liitin pitimestään

 käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

 kierrä lamppua neljänneskierros ja
vaihda se.

 avaa tavaratilan luukku

 kierrä auki kaksi valon kiinnitysruuvia

 vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

11
174
HYÖDYLLISIÄ TIETOJA
Rekisterikilven valojen vaihto
(W 5 W)

 Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

 Irrota se pitimistään työntämällä sitä
ulospäin.

 Poista lasi.

 Irrota lamppu ja vaihda se. Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)

 Irrota kaksi kiinnitysmutteria A va-
losta.

 Irrota valo ulkokautta.

 Irrota liitin ja ajovalonpesimen letku.

 Kierrä viallisen lampun pidikettä nel-
jäsosakierroksen verran.

 Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastai-
sessa järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiris-
tät kiinnitysmuttereita. Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä valtuutettuun PEUGEOT-
huoltoverkostoon , kun haluat vaihtaa
ledi-lisäjarruvalon malleihin, joissa on
avautuva takalasi.

11
!
i
175
HYÖDYLLISIÄ TIETOJA PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton kor-
jauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarustei-
den asennuksesta, joita PEUGEOT
ei toimita tai suosittele, ja joita ei ole
asennettu PEUGEOT in ohjeiden
mukaan. Tämä koskee erityisesti
kaikkia laitteita, joiden yhteiskulutus
on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisil-
le lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT -huoltokorjaamoon.
SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavas-
sa toiminnossa on vika.
Työkalujen esilleottaminen
Sulakepihdit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:

 käännä ruuvia neljäsosakierrosta
vasemmalle.

 irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä

 poista kansi kokonaan.

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

 Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.

Kunnossa Viallinen
