Page 41 of 329

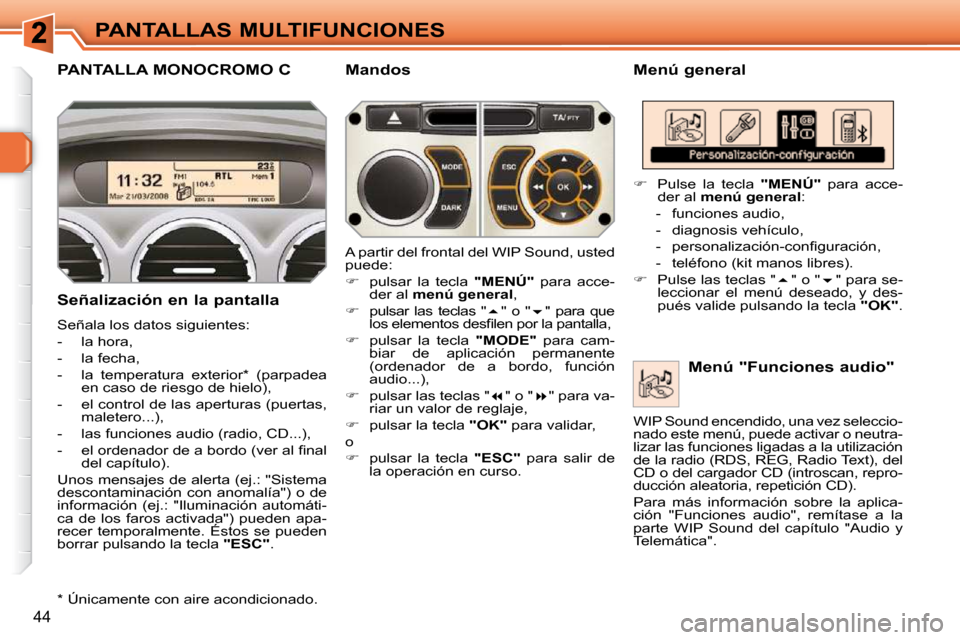

44
PANTALLAS MULTIFUNCIONES
PANTALLA MONOCROMO C Menú general
Señalización en la pantalla
Señala los datos siguientes:
- la hora,
- la fecha,
- la temperatura exterior * (parpadea en caso de riesgo de hielo),
- el control de las aperturas (puertas, maletero...),
- las funciones audio (radio, CD...),
- e l o r d e n a d o r d e a b o r d o ( v e r a l fi n a l del capítulo).
Unos mensajes de alerta (ej.: "Sistema
descontaminación con anomalía") o de
información (ej.: "Iluminación automáti-
ca de los faros activada") pueden apa-
recer temporalmente. Éstos se pueden
borrar pulsando la tecla "ESC" . M e n ú " F u n c i o n e s a u d i o " Mandos
A partir del frontal del WIP Sound, usted
puede:
pulsar la tecla "MENÚ" para acce-
der al menú general ,
pulsar las teclas " " o " " para que
l o s e l e m e n t o s d e s fi l e n p o r l a p a n t a l l a ,
pulsar la tecla "MODE" para cam-
biar de aplicación permanente
( ordenador de a bordo, función
audio...),
pulsar las teclas " " o " " para va-
riar un valor de reglaje,
pulsar la tecla "OK" para validar,
o
pulsar la tecla "ESC" para salir de
la operación en curso.
Pulse la tecla "MENÚ" para acce-
der al menú general :
- funciones audio,
- diagnosis vehículo,
- p e r s o n a l i z a c i ó n - c o n fi g u r a c i ó n ,
- teléfono (kit manos libres).
Pulse las teclas " " o " " para se-
leccionar el menú deseado, y des-
pués valide pulsando la tecla "OK" .
* Únicamente con aire acondicionado. WIP Sound encendido, una vez seleccio-
nado este menú, puede activar o neutra-
lizar las funciones ligadas a la utilización
de la radio (RDS, REG, Radio Text), del
CD o del cargador CD (introscan, repro-
ducción aleatoria, repetición CD).
Para más información sobre la aplica-
ción "Funciones audio", remítase a la
parte WIP Sound del capítulo "Audio y
Telemática".

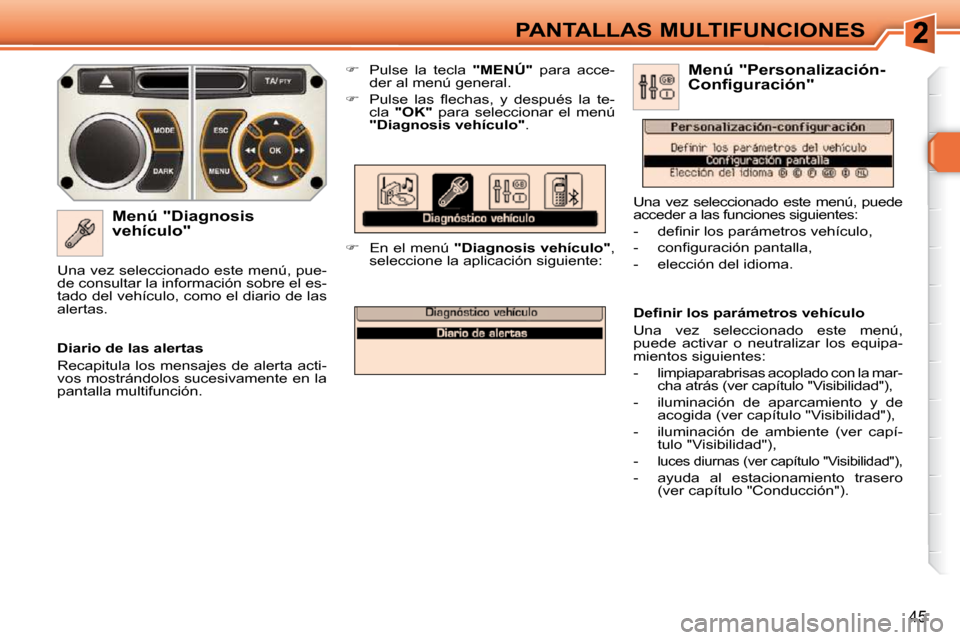

Page 42 of 329
45
PANTALLAS MULTIFUNCIONES
Menú "Diagnosis
v e h í c u l o "
Pulse la tecla "MENÚ" para acce-
der al menú general.
P u l s e l a s fl e c h a s , y d e s p u é s l a t e -
cla "OK" para seleccionar el menú
" D i a g n o s i s v e h í c u l o " .
En el menú " D i a g n o s i s v e h í c u l o " ,
seleccione la aplicación siguiente:
Diario de las alertas
Recapitula los mensajes de alerta acti-
vos mostrándolos sucesivamente en la
pantalla multifunción.
Una vez seleccionado este menú, pue-
de consultar la información sobre el es-
tado del vehículo, como el diario de las
alertas.
D e fi n i r l o s p a r á m e t r o s v e h í c u l o
Una vez seleccionado este menú,
puede activar o neutralizar los equipa-
mientos siguientes:
- limpiaparabrisas acoplado con la mar-
cha atrás (ver capítulo "Visibilidad"),
- iluminación de aparcamiento y de acogida (ver capítulo "Visibilidad"),
- iluminación de ambiente (ver capí- tulo "Visibilidad"),
-
luces diurnas (ver capítulo "Visibilidad"),
- ayuda al estacionamiento trasero (ver capítulo "Conducción"). Menú "Personalización-
C o n f i g u r a c i ó n "
Una vez seleccionado este menú, puede
acceder a las funciones siguientes:
- d e fi n i r l o s p a r á m e t r o s v e h í c u l o ,
- c o n fi g u r a c i ó n p a n t a l l a ,
- elección del idioma.

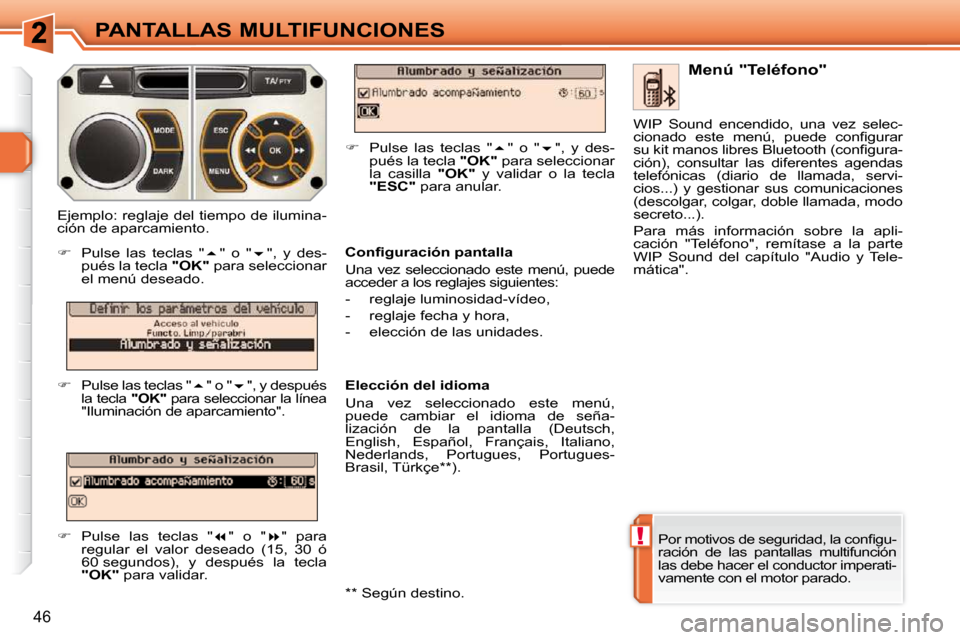

Page 43 of 329
!
46
PANTALLAS MULTIFUNCIONES
P o r m o t i v o s d e s e g u r i d a d , l a c o n fi g u -
ración de las pantallas multifunción
las debe hacer el conductor imperati-
vamente con el motor parado. Menú "Teléfono"
C o n fi g u r a c i ó n p a n t a l l a
Una vez seleccionado este menú, puede
acceder a los reglajes siguientes:
- reglaje luminosidad-vídeo,
- reglaje fecha y hora,
- elección de las unidades.
Elección del idioma
Una vez seleccionado este menú,
puede cambiar el idioma de seña-
lización de la pantalla (Deutsch,
English, Español, Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe ** ).
Ejemplo: reglaje del tiempo de ilumina-
ción de aparcamiento.
Pulse las teclas " " o " ", y des-
pués la tecla "OK" para seleccionar
el menú deseado.
Pulse las teclas " " o " ", y después
la tecla "OK" para seleccionar la línea
"Iluminación de aparcamiento".
Pulse las teclas " " o " " para
regular el valor deseado (15, 30 ó
60 segundos), y después la tecla
"OK" para validar.
Pulse las teclas " " o " ", y des-
pués la tecla "OK" para seleccionar
la casilla "OK" y validar o la tecla
"ESC" para anular. WIP Sound encendido, una vez selec-
c i o n a d o e s t e m e n ú , p u e d e c o n fi g u r a r
s u k i t m a n o s l i b r e s B l u e t o o t h ( c o n fi g u r a -
ción), consultar las diferentes agendas
telefónicas (diario de llamada, servi-
cios...) y gestionar sus comunicaciones
(descolgar, colgar, doble llamada, modo
secreto...).
Para más información sobre la apli-
cación "Teléfono", remítase a la parte
WIP Sound del capítulo "Audio y Tele-
mática".
** Según destino.

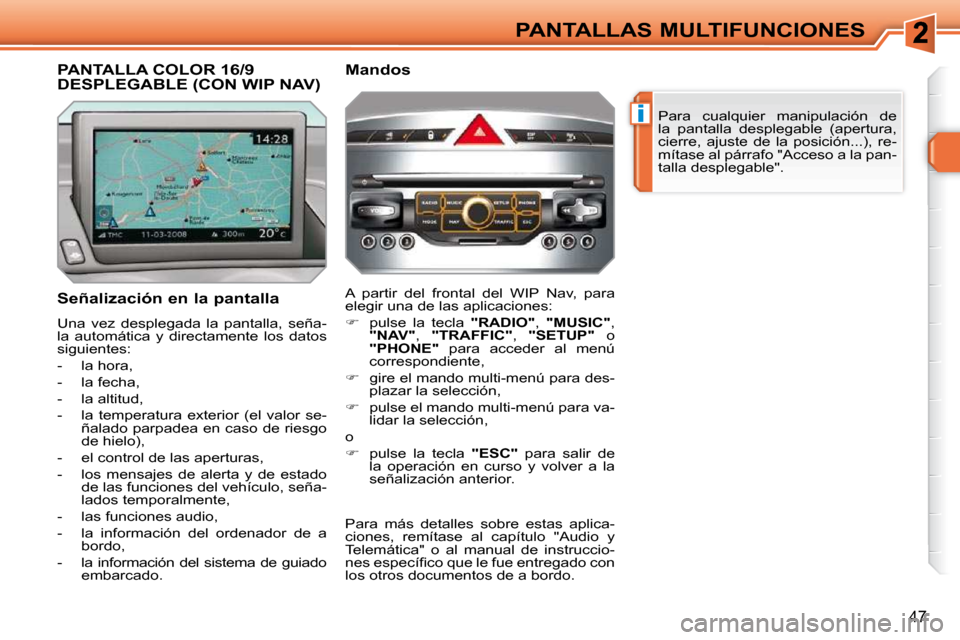

Page 44 of 329
i
47
PANTALLAS MULTIFUNCIONES Para cualquier manipulación de
la pantalla desplegable (apertura,
cierre, ajuste de la posición...), re-
mítase al párrafo "Acceso a la pan-
talla desplegable".
Señalización en la pantalla
Una vez desplegada la pantalla, seña-
la automática y directamente los datos
siguientes:
- la hora,
- la fecha,
- la altitud,
- la temperatura exterior (el valor se- ñalado parpadea en caso de riesgo
de hielo),
- el control de las aperturas,
- los mensajes de alerta y de estado de las funciones del vehículo, seña-
lados temporalmente,
- las funciones audio,
- la información del ordenador de a bordo,
- la información del sistema de guiado embarcado. A partir del frontal del WIP Nav, para
elegir una de las aplicaciones:
pulse la tecla "RADIO" , "MUSIC" ,
"NAV" , "TRAFFIC" , "SETUP" o
"PHONE" para acceder al menú
correspondiente,
gire el mando multi-menú para des-
plazar la selección,
pulse el mando multi-menú para va-
lidar la selección,
o
pulse la tecla "ESC" para salir de
la operación en curso y volver a la
señalización anterior.
PANTALLA COLOR 16/9 DESPLEGABLE (CON WIP NAV) Mandos
Para más detalles sobre estas aplica-
ciones, remítase al capítulo "Audio y
Telemática" o al manual de instruccio-
n e s e s p e c í fi c o q u e l e f u e e n t r e g a d o c o n
los otros documentos de a bordo.

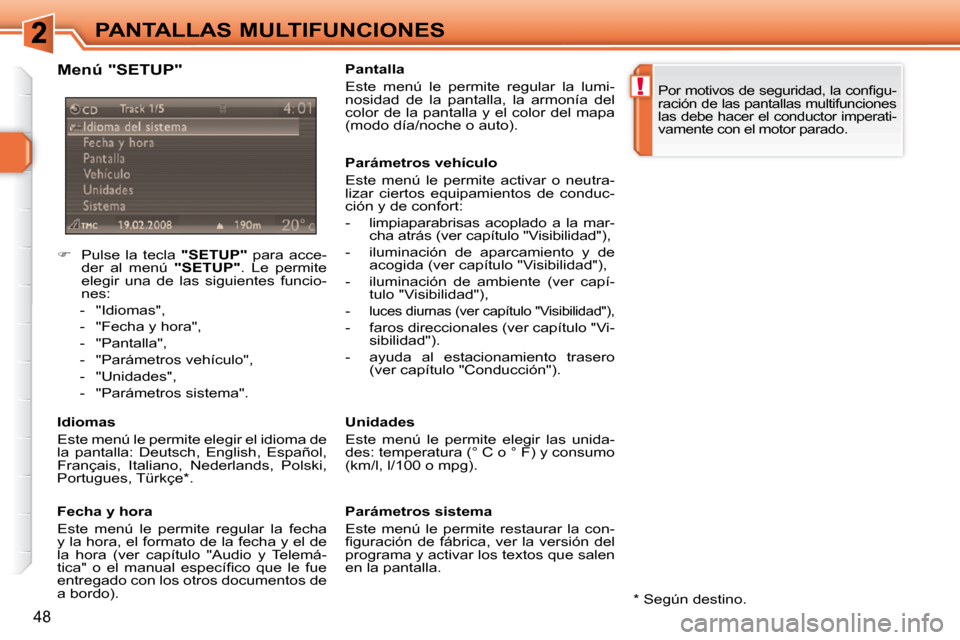

Page 45 of 329
!
48
PANTALLAS MULTIFUNCIONES
Pulse la tecla "SETUP" para acce-
der al menú "SETUP" . Le permite
elegir una de las siguientes funcio-
nes:
- "Idiomas",
- "Fecha y hora",
- "Pantalla",
- "Parámetros vehículo",
- "Unidades",
- "Parámetros sistema".
Idiomas
Este menú le permite elegir el idioma de
la pantalla: Deutsch, English, Español,
Français, Italiano, Nederlands, Polski,
Portugues, Türkçe * .
F e c h a y h o r a
Este menú le permite regular la fecha
y la hora, el formato de la fecha y el de
la hora (ver capítulo "Audio y Telemá-
t i c a " o e l m a n u a l e s p e c í fi c o q u e l e f u e
entregado con los otros documentos de
a bordo).
P o r m o t i v o s d e s e g u r i d a d , l a c o n fi g u -
ración de las pantallas multifunciones
las debe hacer el conductor imperati-
vamente con el motor parado.
P a r á m e t r o s s i s t e m a
Este menú le permite restaurar la con-
fi g u r a c i ó n d e f á b r i c a , v e r l a v e r s i ó n d e l
programa y activar los textos que salen
en la pantalla.
P a r á m e t r o s v e h í c u l o
Este menú le permite activar o neutra-
lizar ciertos equipamientos de conduc-
ción y de confort:
- limpiaparabrisas acoplado a la mar-
cha atrás (ver capítulo "Visibilidad"),
- iluminación de aparcamiento y de acogida (ver capítulo "Visibilidad"),
- iluminación de ambiente (ver capí- tulo "Visibilidad"),
-
luces diurnas (ver capítulo "Visibilidad"),
- faros direccionales (ver capítulo "Vi- sibilidad").
- ayuda al estacionamiento trasero (ver capítulo "Conducción").
Pantalla
Este menú le permite regular la lumi-
nosidad de la pantalla, la armonía del
color de la pantalla y el color del mapa
(modo día/noche o auto).
Unidades
Este menú le permite elegir las unida-
des: temperatura (° C o ° F) y consumo
(km/l, l/100 o mpg).
Menú "SETUP"
* Según destino.

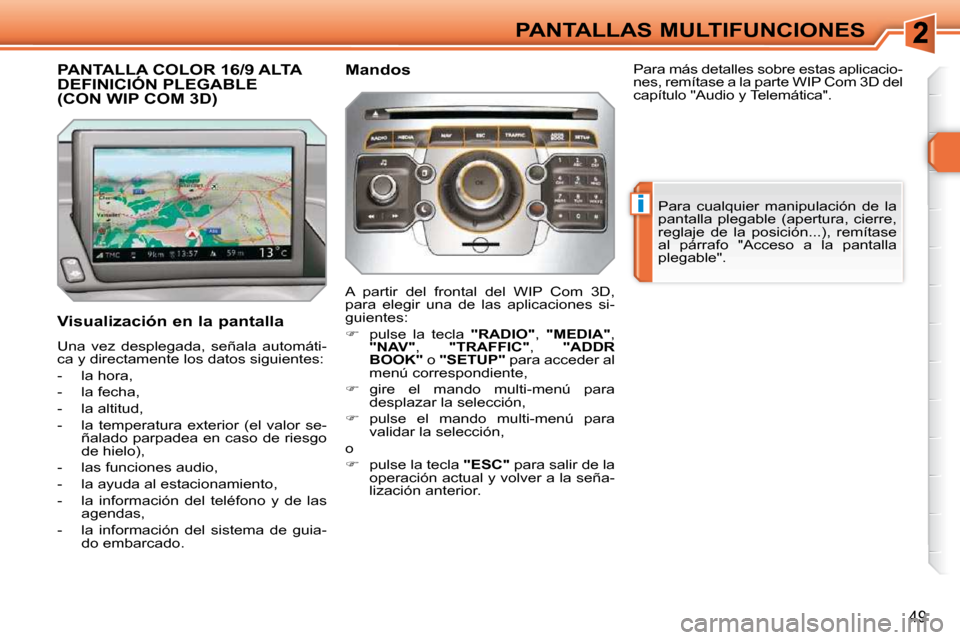

Page 46 of 329
i
49
PANTALLAS MULTIFUNCIONES
PANTALLA COLOR 16/9 ALTA DEFINICIÓN PLEGABLE (CON WIP COM 3D)
V i s u a l i z a c i ó n e n l a p a n t a l l a
Una vez desplegada, señala automáti-
ca y directamente los datos siguientes:
- la hora,
- la fecha,
- la altitud,
- la temperatura exterior (el valor se-ñalado parpadea en caso de riesgo
de hielo),
- las funciones audio,
- la ayuda al estacionamiento,
- la información del teléfono y de las agendas,
- la información del sistema de guia- do embarcado. A partir del frontal del WIP Com 3D,
para elegir una de las aplicaciones si-
guientes:
pulse la tecla "RADIO" , " MEDIA" ,
"NAV" , "TRAFFIC" , "ADDR
BOOK" o "SETUP" para acceder al
menú correspondiente,
gire el mando multi-menú para
desplazar la selección,
pulse el mando multi-menú para
validar la selección,
o
pulse la tecla "ESC" para salir de la
operación actual y volver a la seña-
lización anterior. Para cualquier manipulación de la
pantalla plegable (apertura, cierre,
reglaje de la posición...), remítase
al párrafo "Acceso a la pantalla
plegable".
Para más detalles sobre estas aplicacio-
nes, remítase a la parte WIP Com 3D del
capítulo "Audio y Telemática".
Mandos

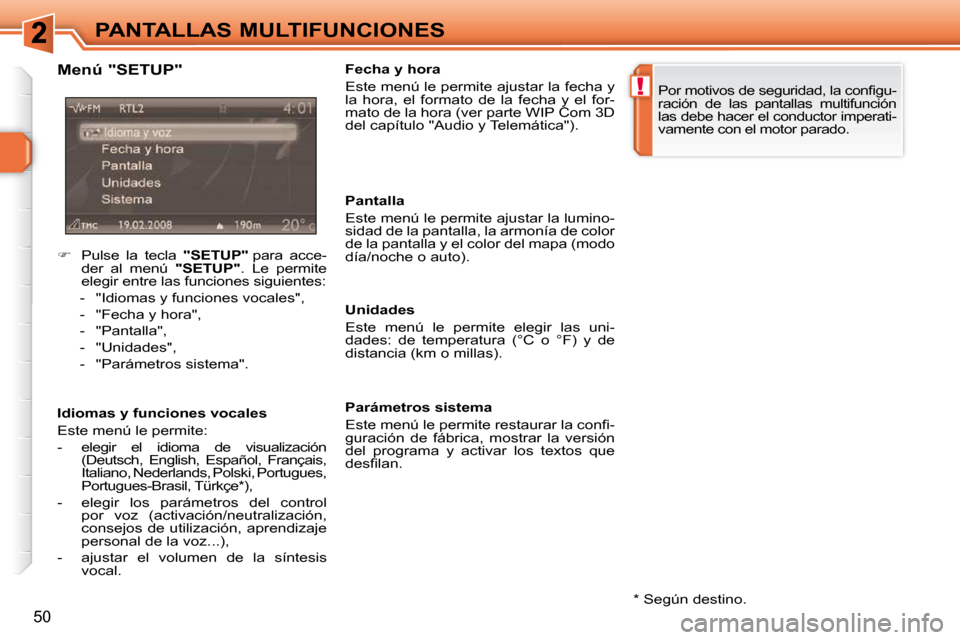

Page 47 of 329
!
50
PANTALLAS MULTIFUNCIONES * Según destino.
Menú "SETUP"
I d i o m a s y f u n c i o n e s v o c a l e s
Este menú le permite:
- elegir el idioma de visualización
(Deutsch, English, Español, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),
- elegir los parámetros del control por voz (activación/neutralización,
consejos de utilización, aprendizaje
personal de la voz...),
- ajustar el volumen de la síntesis vocal. F e c h a y h o r a
Este menú le permite ajustar la fecha y
la hora, el formato de la fecha y el for-
mato de la hora (ver parte WIP Com 3D
del capítulo "Audio y Telemática").
Pantalla
Este menú le permite ajustar la lumino-
sidad de la pantalla, la armonía de color
de la pantalla y el color del mapa (modo
día/noche o auto).
Unidades
Este menú le permite elegir las uni-
dades: de temperatura (°C o °F) y de
distancia (km o millas).
P a r á m e t r o s s i s t e m a
E s t e m e n ú l e p e r m i t e r e s t a u r a r l a c o n fi -
guración de fábrica, mostrar la versión
del programa y activar los textos que
d e s fi l a n .
P o r m o t i v o s d e s e g u r i d a d , l a c o n fi g u -
ración de las pantallas multifunción
las debe hacer el conductor imperati-
vamente con el motor parado.
Pulse la tecla "SETUP" para acce-
der al menú "SETUP" . Le permite
elegir entre las funciones siguientes:
- "Idiomas y funciones vocales",
- "Fecha y hora",
- "Pantalla",
- "Unidades",
- "Parámetros sistema".

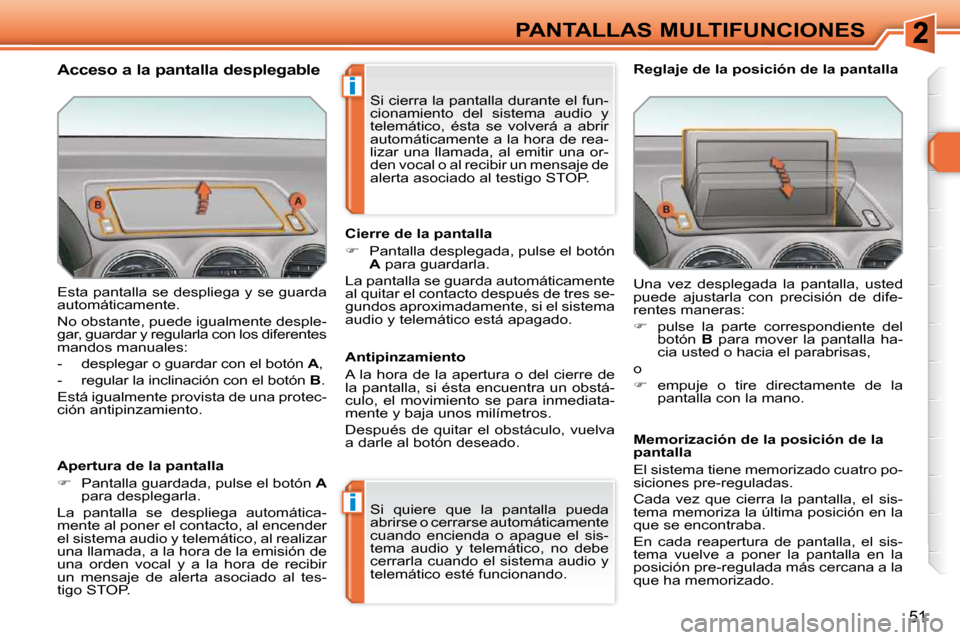

Page 48 of 329
i
i
51
PANTALLAS MULTIFUNCIONES
Esta pantalla se despliega y se guarda
automáticamente.
No obstante, puede igualmente desple-
gar, guardar y regularla con los diferentes
mandos manuales:
- desplegar o guardar con el botón A ,
- regular la inclinación con el botón B .
Está igualmente provista de una protec-
ción antipinzamiento.
A p e r t u r a d e l a p a n t a l l a
Pantalla guardada, pulse el botón A
para desplegarla.
La pantalla se despliega automática-
mente al poner el contacto, al encender
el sistema audio y telemático, al realizar
una llamada, a la hora de la emisión de
una orden vocal y a la hora de recibir
un mensaje de alerta asociado al tes-
tigo STOP. Cierre de la pantalla
Pantalla desplegada, pulse el botón
A para guardarla.
La pantalla se guarda automáticamente
al quitar el contacto después de tres se-
gundos aproximadamente, si el sistema
audio y telemático está apagado.
Si quiere que la pantalla pueda
abrirse o cerrarse automáticamente
cuando encienda o apague el sis-
tema audio y telemático, no debe
cerrarla cuando el sistema audio y
telemático esté funcionando. Una vez desplegada la pantalla, usted
puede ajustarla con precisión de dife-
rentes maneras:
pulse la parte correspondiente del
botón B para mover la pantalla ha-
cia usted o hacia el parabrisas,
o
empuje o tire directamente de la
pantalla con la mano.
Reglaje de la posición de la pantalla
Antipinzamiento
A la hora de la apertura o del cierre de
la pantalla, si ésta encuentra un obstá-
culo, el movimiento se para inmediata-
mente y baja unos milímetros.
Después de quitar el obstáculo, vuelva
a darle al botón deseado. Memorización de la posición de la
pantalla
El sistema tiene memorizado cuatro po-
siciones pre-reguladas.
Cada vez que cierra la pantalla, el sis-
tema memoriza la última posición en la
que se encontraba.
En cada reapertura de pantalla, el sis-
tema vuelve a poner la pantalla en la
posición pre-regulada más cercana a la
que ha memorizado.
Si cierra la pantalla durante el fun-
cionamiento del sistema audio y
telemático, ésta se volverá a abrir
automáticamente a la hora de rea-
lizar una llamada, al emitir una or-
den vocal o al recibir un mensaje de
alerta asociado al testigo STOP.
Acceso a la pantalla desplegab
le
Page 49 of 329
52

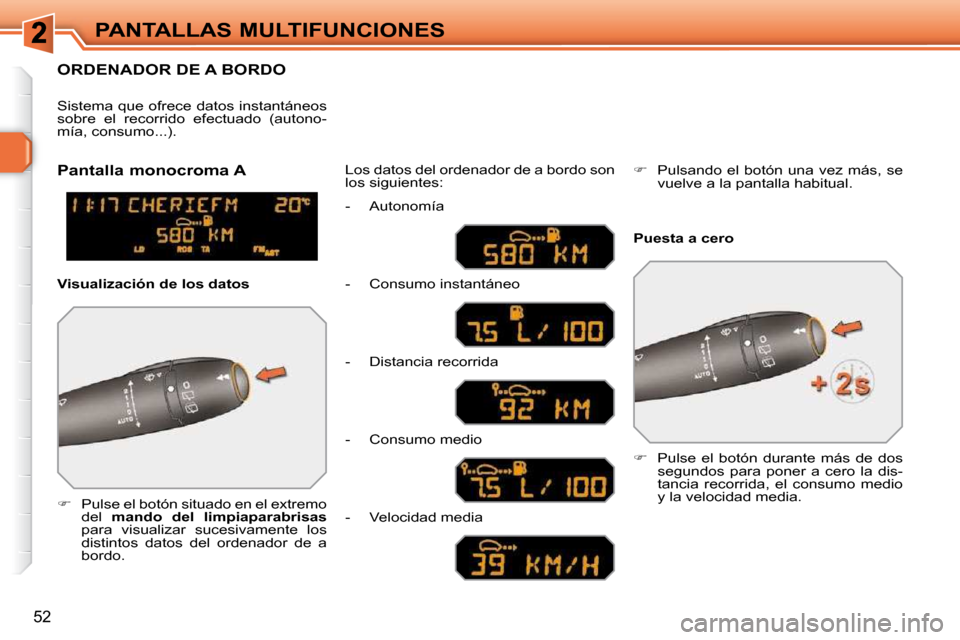

PANTALLAS MULTIFUNCIONES
ORDENADOR DE A BORDO
Pulse el botón situado en el extremo
del mando del limpiaparabrisas
para visualizar sucesivamente los
distintos datos del ordenador de a
bordo. Los datos del ordenador de a bordo son
los siguientes:
Sistema que ofrece datos instantáneos
sobre el recorrido efectuado (autono-
mía, consumo...).
Pulse el botón durante más de dos
segundos para poner a cero la dis-
tancia recorrida, el consumo medio
y la velocidad media.
Pantalla monocroma A
P u e s t a a c e r o
V i s u a l i z a c i ó n d e l o s d a t o s - Autonomía
- Consumo instantáneo
- Distancia recorrida
- Consumo medio
- Velocidad media
Pulsando el botón una vez más, se
vuelve a la pantalla habitual.
Page 50 of 329
!
i
i
54

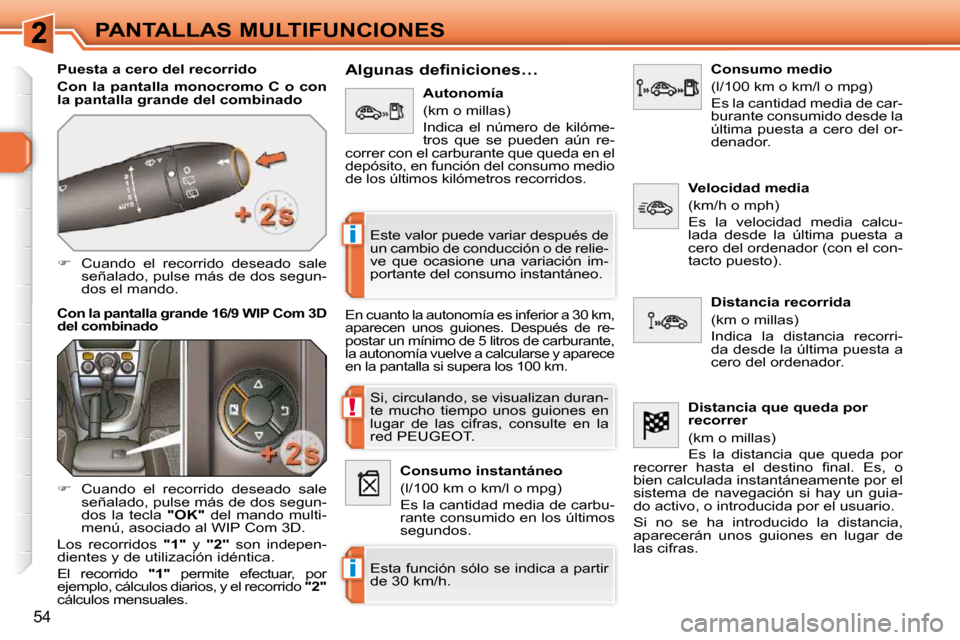

PANTALLAS MULTIFUNCIONES
P u e s t a a c e r o d e l r e c o r r i d o
Con la pantalla monocromo C o con
la pantalla grande del combinado
Cuando el recorrido deseado sale
señalado, pulse más de dos segun-
dos el mando.
Con la pantalla grande 16/9
WIP Com 3D
del combinado
A l g u n a s d e f i n i c i o n e s …
En cuanto la autonomía es inferior a 30 km,
aparecen unos guiones. Después de re-
postar un mínimo de 5 litros de carburante,
la autonomía vuelve a calcularse y aparece
en la pantalla si supera los 100 km.
Si, circulando, se visualizan duran-
te mucho tiempo unos guiones en
lugar de las cifras, consulte en la
red PEUGEOT.
Esta función sólo se indica a partir
de 30 km/h.
Este valor puede variar después de
un cambio de conducción o de relie-
ve que ocasione una variación im-
portante del consumo instantáneo.
A u t o n o m í a
(km o millas)
Indica el número de kilóme-
tros que se pueden aún re-
correr con el carburante que queda en el
depósito, en función del consumo medio
de los últimos kilómetros recorridos.
C o n s u m o i n s t a n t á n e o
(l/100 km o km/l o mpg)
Es la cantidad media de carbu-
rante consumido en los últimos
segundos. C o n s u m o m e d i o
(l/100 km o km/l o mpg)
Es la cantidad media de car-
burante consumido desde la
última puesta a cero del or-
denador.
Distancia recorrida
(km o millas)
Indica la distancia recorri-
da desde la última puesta a
cero del ordenador.
Velocidad media
(km/h o mph)
Es la velocidad media calcu-
lada desde la última puesta a
cero del ordenador (con el con-
tacto puesto).
D i s t a n c i a q u e q u e d a p o r
recorrer
(km o millas)
Es la distancia que queda por
r e c o r r e r h a s t a e l d e s t i n o fi n a l . E s , o
bien calculada instantáneamente por el
sistema de navegación si hay un guia-
do activo, o introducida por el usuario.
Si no se ha introducido la distancia,
aparecerán unos guiones en lugar de
las cifras.
Cuando el recorrido deseado sale
señalado, pulse más de dos segun-
dos la tecla "OK" del mando multi-
menú, asociado al WIP Com 3D.
Los recorridos "1" y "2" son indepen-
dientes y de utilización idéntica.
El recorrido "1" permite efectuar, por
ejemplo, cálculos diarios, y el recorrido "2"
cálculos mensuales.
