Page 11 of 329

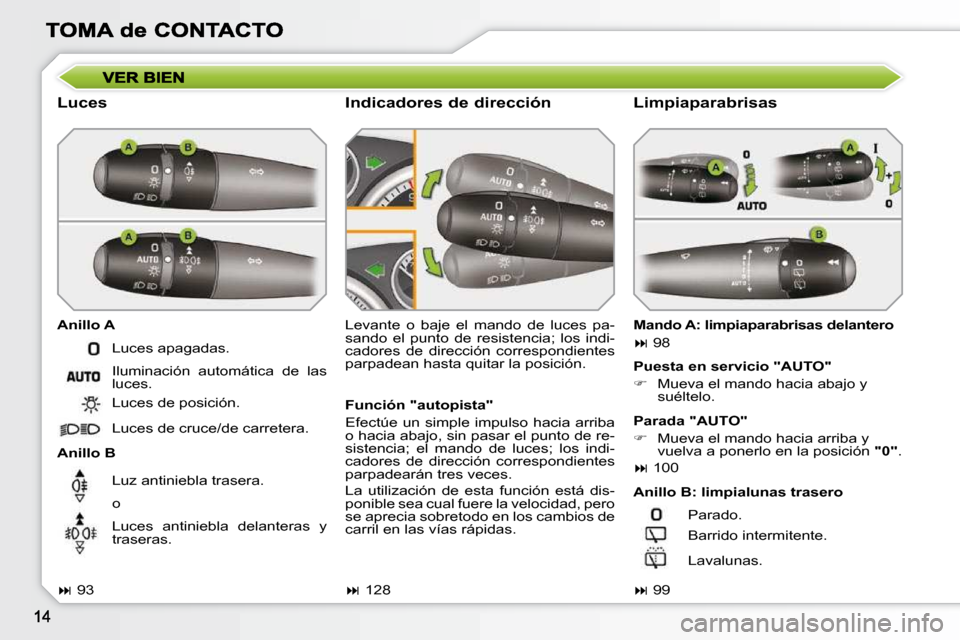

Luces
Anillo A
Anillo B Levante o baje el mando de luces pa-
sando el punto de resistencia; los indi-
cadores de dirección correspondientes
parpadean hasta quitar la posición.
Indicadores de dirección
Puesta en servicio "AUTO"
Mueva el mando hacia abajo y
suéltelo.
Anillo B: limpialunas trasero
93
99
Luces apagadas.
I l u m i n a c i ó n a u t o m á t i c a d e l a s
luces.
Luces de posición.
Luces de cruce/de carretera.
Luz antiniebla trasera.
o
Luces antiniebla delanteras y
traseras.
Parado.
Barrido intermitente.
Lavalunas.
Mando A: limpiaparabrisas delantero
98
Limpiaparabrisas
Parada "AUTO"
Mueva el mando hacia arriba y
vuelva a ponerlo en la posición "0" .
100
128
Función "autopista"
E f e c t ú e u n s i m p l e i m p u l s o h a c i a a r r i b a
o hacia abajo, sin pasar el punto de re-
sistencia; el mando de luces; los indi-
cadores de dirección correspondientes
parpadearán tres veces.
La utilización de esta función está dis-
ponible sea cual fuere la velocidad, pero
se aprecia sobretodo en los cambios de
carril en las vías rápidas.
Page 12 of 329
–

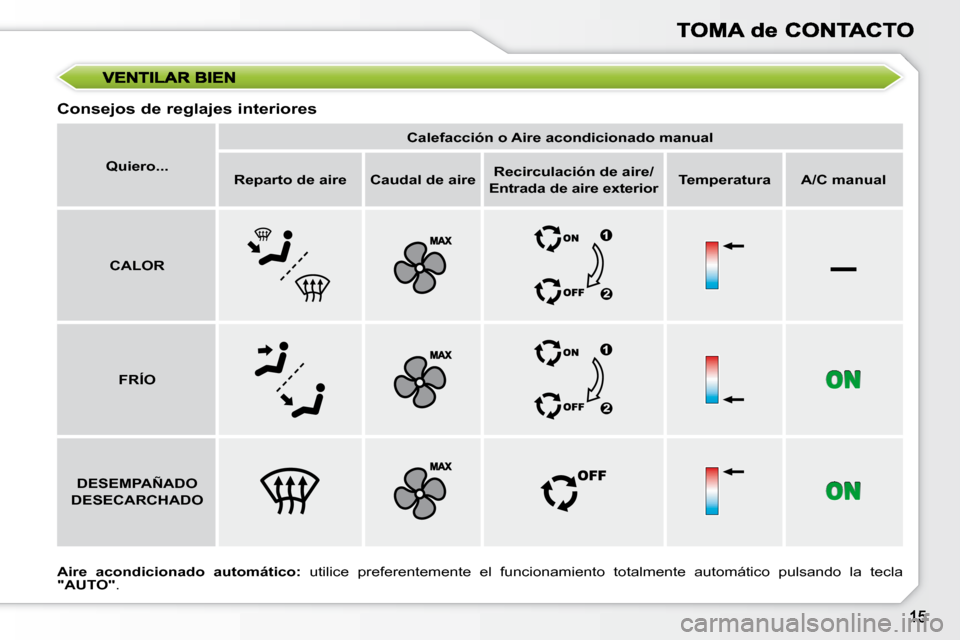

Consejos de reglajes interiores
Aire acondicionado automático: utilice preferentemente el funcionamiento totalmente aut omático pulsando la tecla
"AUTO" .
Quiero...
Calefacción o Aire acondicionado manual
Reparto de aire Caudal de aire
Recirculación de aire/
Entrada de aire exterior
Temperatura A/C manual
CALOR
FRÍO
DESEMPAÑADO
DESECARCHADO
Page 13 of 329

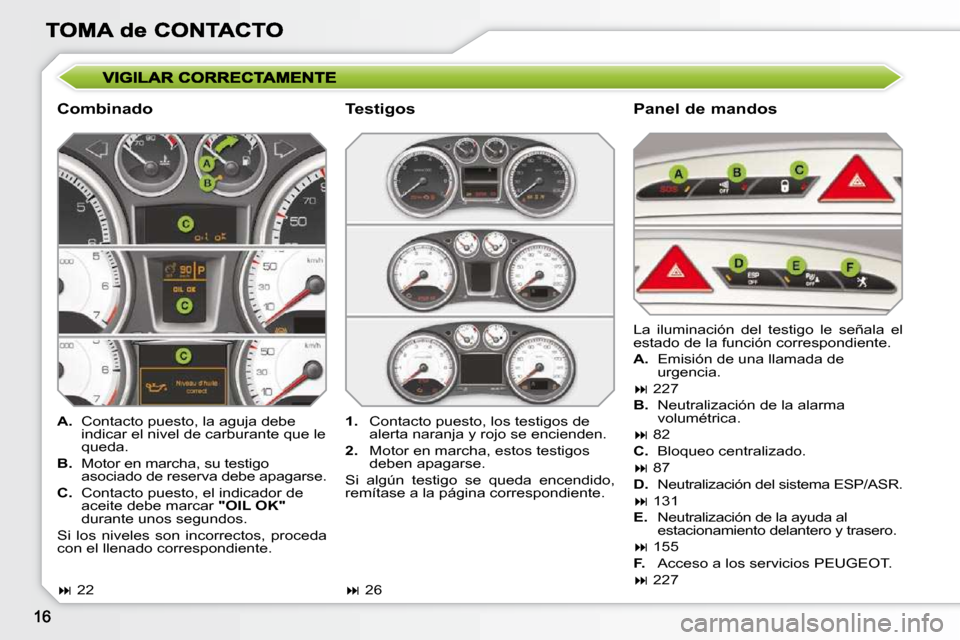

Combinado Panel de mandos
A. Contacto puesto, la aguja debe
indicar el nivel de carburante que le
queda.
B. Motor en marcha, su testigo
asociado de reserva debe apagarse.
C. Contacto puesto, el indicador de
aceite debe marcar "OIL OK"
durante unos segundos.
Si los niveles son incorrectos, proceda
con el llenado correspondiente. L a i l u m i n a c i ó n d e l t e s t i g o l e s e ñ a l a e l
estado de la función correspondiente.
A. Emisión de una llamada de
urgencia.
227
B. Neutralización de la alarma
volumétrica.
82
C. Bloqueo centralizado.
87
D. Neutralización del sistema ESP/ASR.
131
E. Neutralización de la ayuda al
estacionamiento delantero y trasero.
155
F. Acceso a los servicios PEUGEOT.
227
1. Contacto puesto, los testigos de
alerta naranja y rojo se encienden.
2. Motor en marcha, estos testigos
deben apagarse.
S i a l g ú n t e s t i g o s e q u e d a e n c e n d i d o ,
remítase a la página correspondiente.
Testigos
22 26
Page 14 of 329

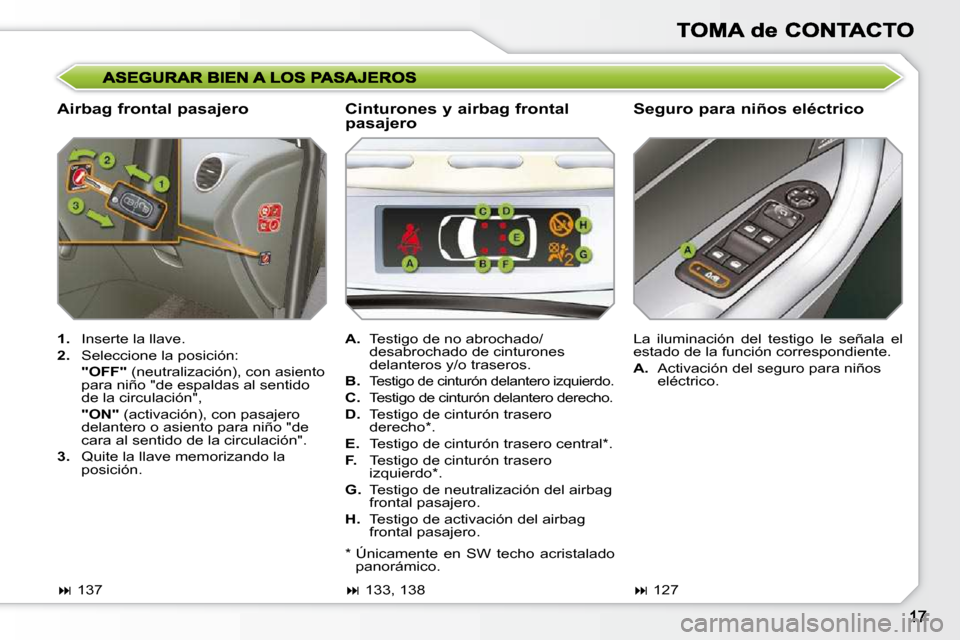

Airbag frontal pasajero Seguro para niños eléctrico
1. I n s e r t e l a l l a v e .
2. Seleccione la posición:
"OFF" (neutralización), con asiento
p a r a n i ñ o " d e e s p a l d a s a l s e n t i d o
de la circulación",
"ON" (activación), con pasajero
d e l a n t e r o o a s i e n t o p a r a n i ñ o " d e
cara al sentido de la circulación".
3. Quite la llave memorizando la
posición. L a i l u m i n a c i ó n d e l t e s t i g o l e s e ñ a l a e l
estado de la función correspondiente.
A. A c t i v a c i ó n d e l s e g u r o p a r a n i ñ o s
eléctrico.
A. Testigo de no abrochado/
desabrochado de cinturones
delanteros y/o traseros.
B.
Testigo de cinturón delantero izquierdo.
C. Testigo de cinturón delantero derecho.
D. Testigo de cinturón trasero
derecho * .
E. Testigo de cinturón trasero central * .
F. Testigo de cinturón trasero
izquierdo * .
G. Testigo de neutralización del airbag
frontal pasajero.
H. Testigo de activación del airbag
frontal pasajero.
Cinturones y airbag frontal
pasajero
133, 138
137
127
* Únicamente en SW techo acristalado
panorámico.
Page 15 of 329

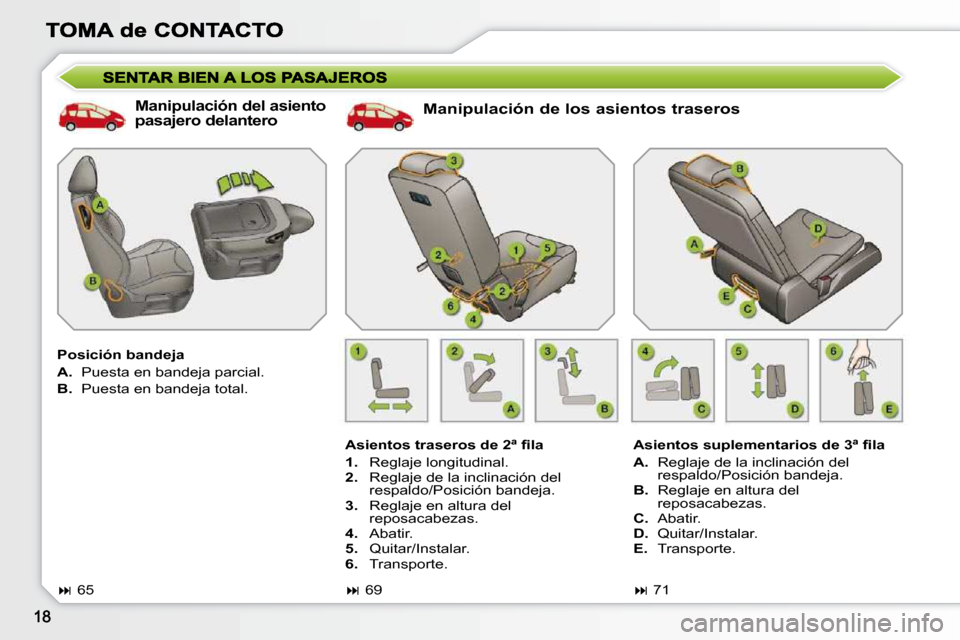

Manipulación de los asientos traseros
A s i e n t o s t r a s e r o s d e 2 ª fi l a
1. Reglaje longitudinal.
2. Reglaje de la inclinación del
respaldo/Posición bandeja.
3. Reglaje en altura del
reposacabezas.
4. Abatir.
5. Q u i t a r / I n s t a l a r .
6. Transporte.
69 A s i e n t o s s u p l e m e n t a r i o s d e 3 ª fi l a
A. Reglaje de la inclinación del
respaldo/Posición bandeja.
B. Reglaje en altura del
reposacabezas.
C. Abatir.
D. Q u i t a r / I n s t a l a r .
E. Transporte.
71 Manipulación del asiento
pasajero delantero
Posición bandeja
A. Puesta en bandeja parcial.
B. Puesta en bandeja total.
65
Page 16 of 329

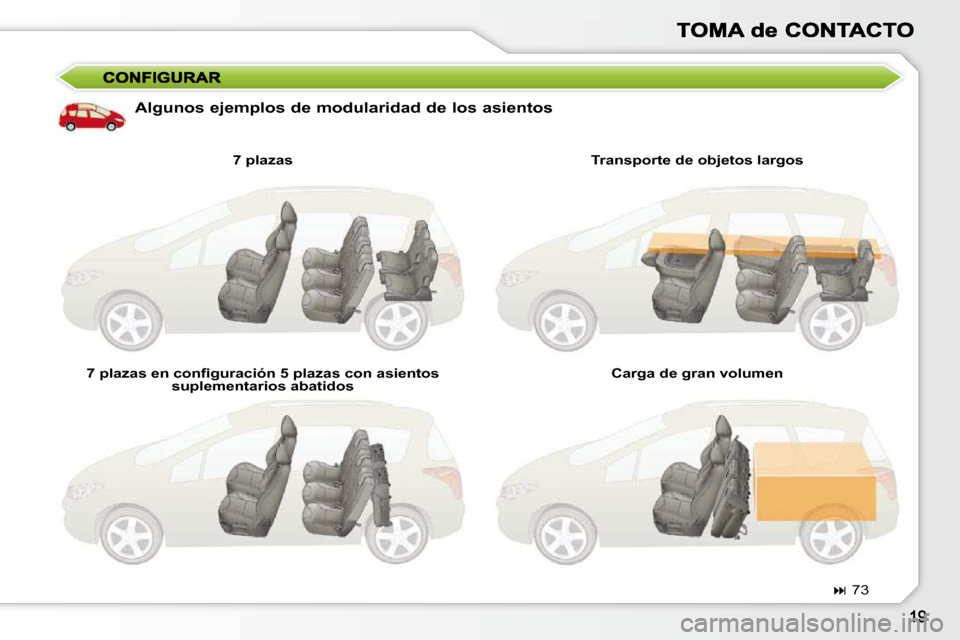

Algunos ejemplos de modularidad de los asientos 7 plazas
7 p l a z a s e n c o n fi g u r a c i ó n 5 p l a z a s c o n a s i e n t o s suplementarios abatidos Transporte de objetos largos
Carga de gran volumen
73
Page 17 of 329

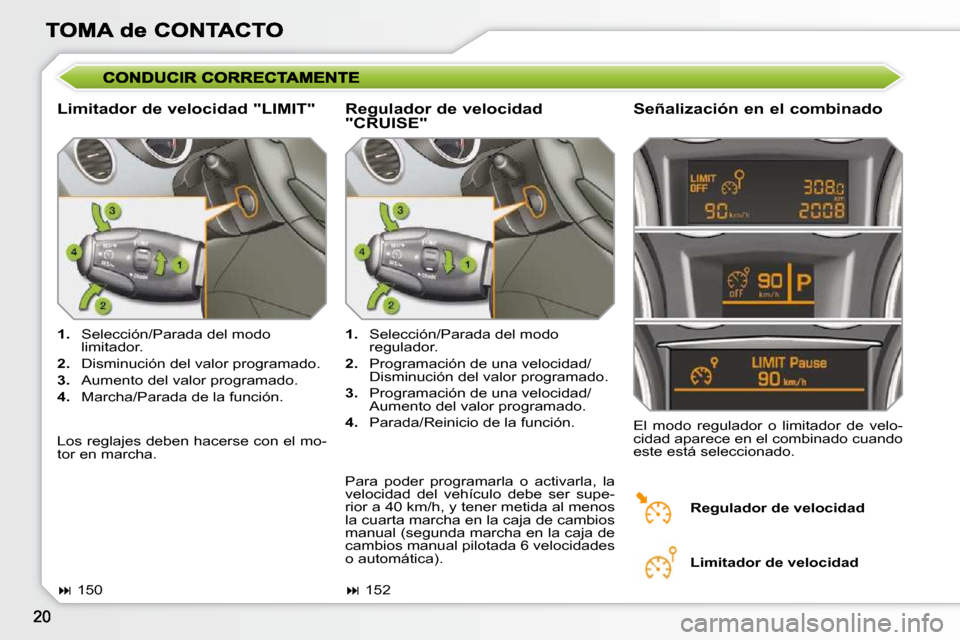

Limitador de velocidad "LIMIT" Señalización en el combinado
1. Selección/Parada del modo
limitador.
2. Disminución del valor programado.
3. Aumento del valor programado.
4. Marcha/Parada de la función.
El modo regulador o limitador de velo-
cidad aparece en el combinado cuando
este está seleccionado.
1. Selección/Parada del modo
regulador.
2. Programación de una velocidad/
Disminución del valor programado.
3. Programación de una velocidad/
Aumento del valor programado.
4. Parada/Reinicio de la función.
Regulador de velocidad
"CRUISE"
Regulador de velocidad
Limitador de velocidad
152
150 Para poder programarla o activarla, la
velocidad del vehículo debe ser supe-
rior a 40 km/h, y tener metida al menos
la cuarta marcha en la caja de cambios
manual (segunda marcha en la caja de
cambios manual pilotada 6 velocidades
o automática).
Los reglajes deben hacerse con el mo-
tor en marcha.
Page 18 of 329

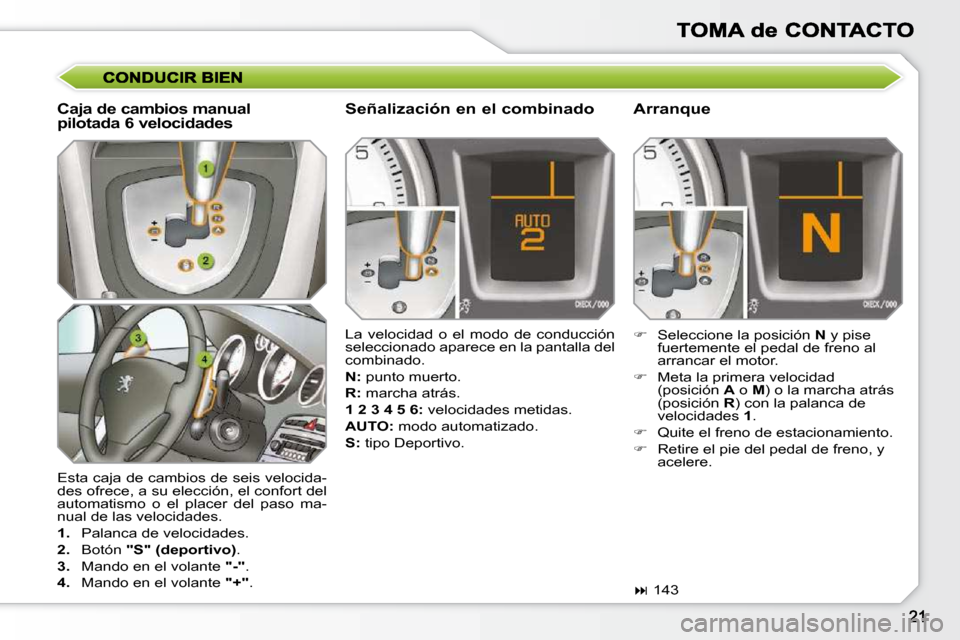

Esta caja de cambios de seis velocida-
des ofrece, a su elección, el confort del
automatismo o el placer del paso ma-
nual de las velocidades.
1. Palanca de velocidades.
2. Botón "S" (deportivo) .
3. Mando en el volante "-" .
4. Mando en el volante "+" . La velocidad o el modo de conducción
seleccionado aparece en la pantalla del
combinado.
N: punto muerto.
R: marcha atrás.
1 2 3 4 5 6: velocidades metidas.
AUTO: modo automatizado.
S: tipo Deportivo.
Señalización en el combinado
Seleccione la posición N y pise
fuertemente el pedal de freno al
arrancar el motor.
Meta la primera velocidad
(posición A o M ) o la marcha atrás
(posición R ) con la palanca de
velocidades 1 .
Quite el freno de estacionamiento.
Retire el pie del pedal de freno, y
acelere.
Arranque
143
Caja de cambios manual
pilotada 6 velocidades
Page 19 of 329
i
22

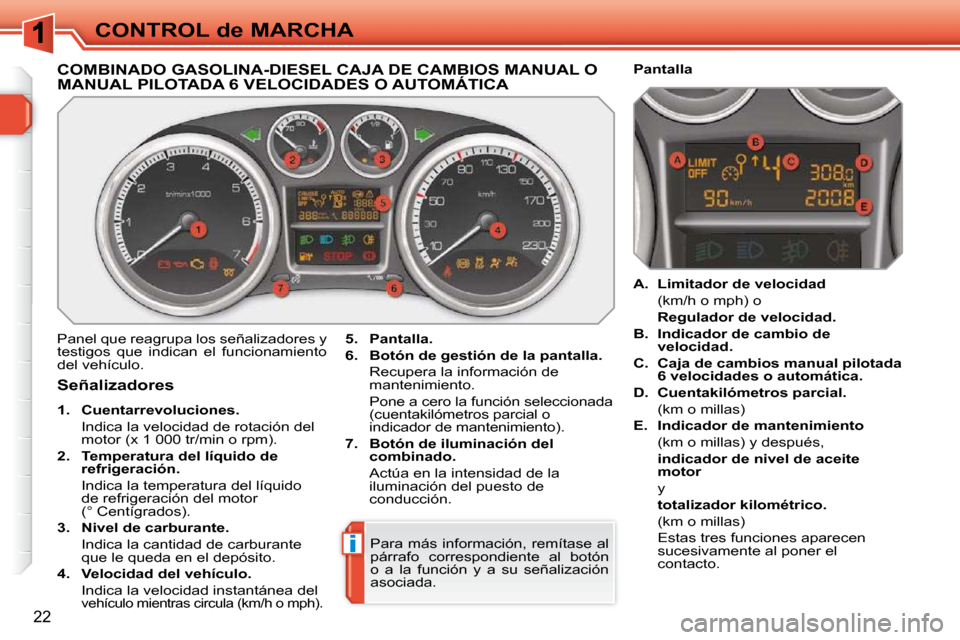

CONTROL de MARCHA
COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL O MANUAL PILOTADA 6 VELOCIDADES O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla.
6. Botón de gestión de la pantalla.
Recupera la información de mantenimiento.
Pone a cero la función seleccionada (cuentakilómetros parcial o
indicador de mantenimiento).
7. Botón de iluminación del
combinado.
Actúa en la intensidad de la iluminación del puesto de
conducción.
Señalizadores
1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o rpm).
2. Temperatura del líquido de
refrigeración.
Indica la temperatura del líquido de refrigeración del motor
(° Centígrados).
3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.
4. Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo mientras circula (km/h o mph).
A. Limitador de velocidad
(km/h o mph) o
Regulador de velocidad.
B. Indicador de cambio de
velocidad.
C. Caja de cambios manual pilotada
6 velocidades o automática.
D. Cuentakilómetros parcial.
(km o millas)
E. Indicador de mantenimiento
(km o millas) y después,
indicador de nivel de aceite
motor
y
totalizador kilométrico.
(km o millas)
Estas tres funciones aparecen sucesivamente al poner el
contacto.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada.
Page 20 of 329
i
23
CONTROL de MARCHA

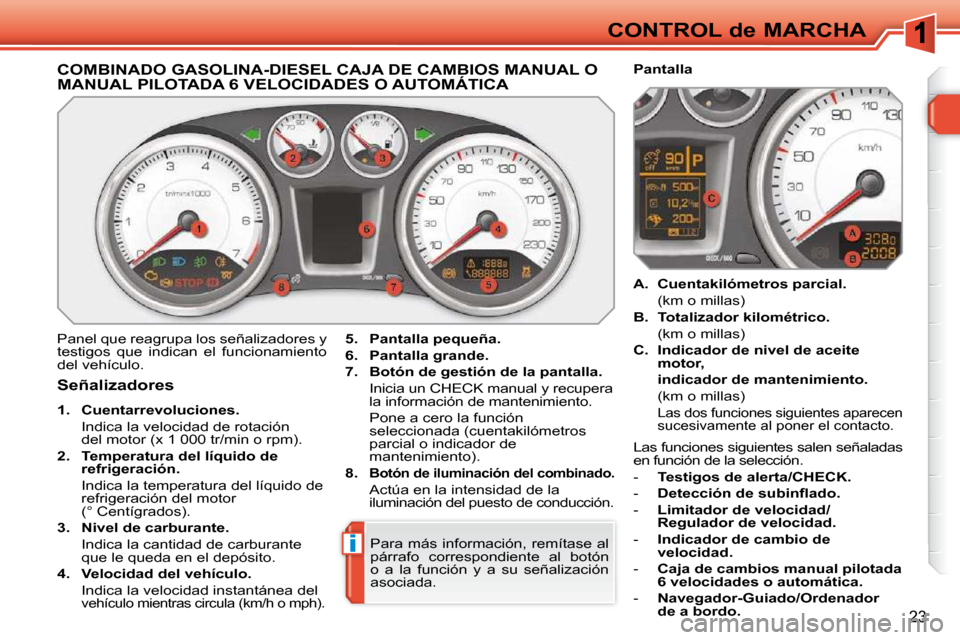

COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL O MANUAL PILOTADA 6 VELOCIDADES O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.
6. Pantalla grande.
7. Botón de gestión de la pantalla.
Inicia un CHECK manual y recupera la información de mantenimiento.
Pone a cero la función seleccionada (cuentakilómetros
parcial o indicador de
mantenimiento).
8.
Botón de iluminación del combinado.
Actúa en la intensidad de la
iluminación del puesto de conducción.
Señalizadores
1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o rpm).
2. Temperatura del líquido de
refrigeración.
Indica la temperatura del líquido de refrigeración del motor
(° Centígrados).
3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.
4. Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo mientras circula (km/h o mph).
A. Cuentakilómetros parcial.
(km o millas)
B. Totalizador kilométrico.
(km o millas)
C. Indicador de nivel de aceite
motor,
indicador de mantenimiento.
(km o millas)
Las dos funciones siguientes aparecen
sucesivamente al poner el contacto.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señaladas
en función de la selección.
-
Testigos de alerta/CHECK.
- D e t e c c i ó n d e s u b i n fl a d o .
- Limitador de velocidad/
Regulador de velocidad.
- Indicador de cambio de
velocidad.
- Caja de cambios manual pilotada
6 velocidades o automática.
- Navegador-Guiado/Ordenador
de a bordo.
