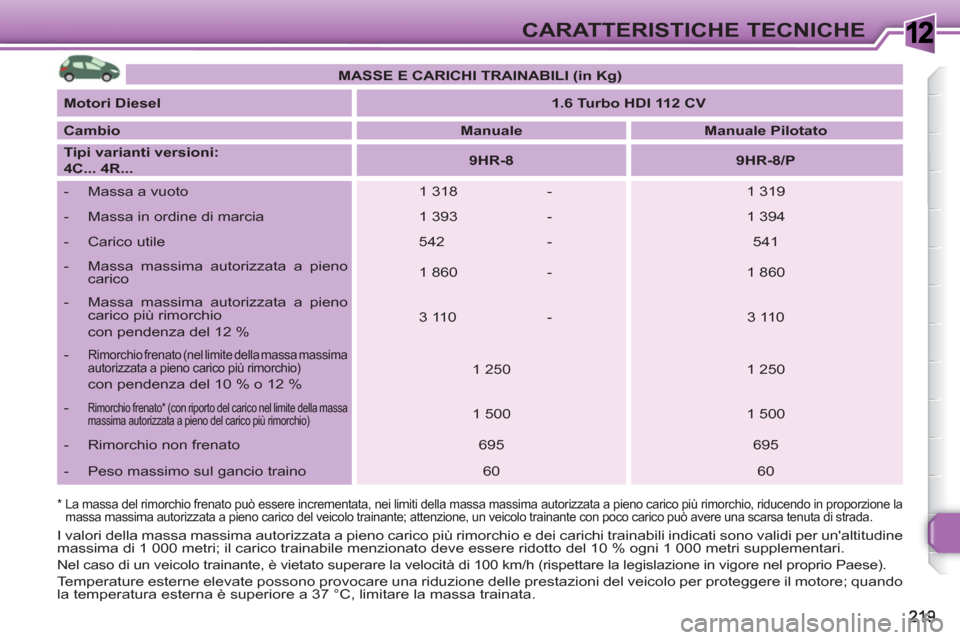

Page 221 of 336
1CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6 Turbo HDI 112 CV
Cambio
Manuale
Manuale Pilotato
Tipi varianti versioni:
4C... 4R...
9HR-8
9HR-8/P
- Massa a vuoto
1 318 -
1 319
- Massa in ordine di marcia
1 393 -
1 394
- Carico utile
542 -
541
- Massa massima autorizzata a pieno
carico
1 860 -
1 860
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 110 -
3 110
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 250
1 250
-
Rimorchio frenato * (con riporto del carico nel limite della massa
massima autorizzata a pieno del carico più rimorchio)
1 500
1 500
- Rimorchio non frenato
695
695
- Peso massimo sul gancio traino
60
60
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri; il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo per proteggere il motore; quando
la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

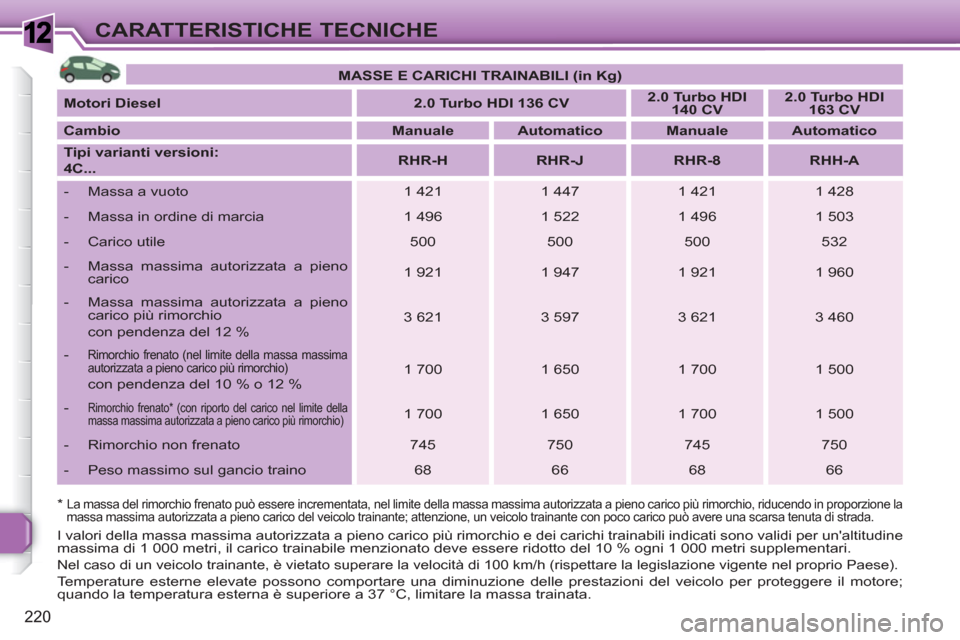

Page 222 of 336
1
220
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
2.0 Turbo HDI 136 CV
2.0 Turbo HDI
140 CV
2.0 Turbo HDI
163 CV
Cambio
Manuale
Automatico
Manuale
Automatico
Tipi varianti versioni:
4C...
RHR-H
RHR-J
RHR-8
RHH-A
- Massa a vuoto
1 421
1 447
1 421
1 428
- Massa in ordine di marcia
1 496
1 522
1 496
1 503
- Carico utile
500
500
500
532
- Massa massima autorizzata a pieno
carico
1 921
1 947
1 921
1 960
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 621
3 597
3 621
3 460
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 700
1 650
1 700
1 500
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 700
1 650
1 700
1 500
- Rimorchio non frenato
745
750
745
750
- Peso massimo sul gancio traino
68
66
68
66
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

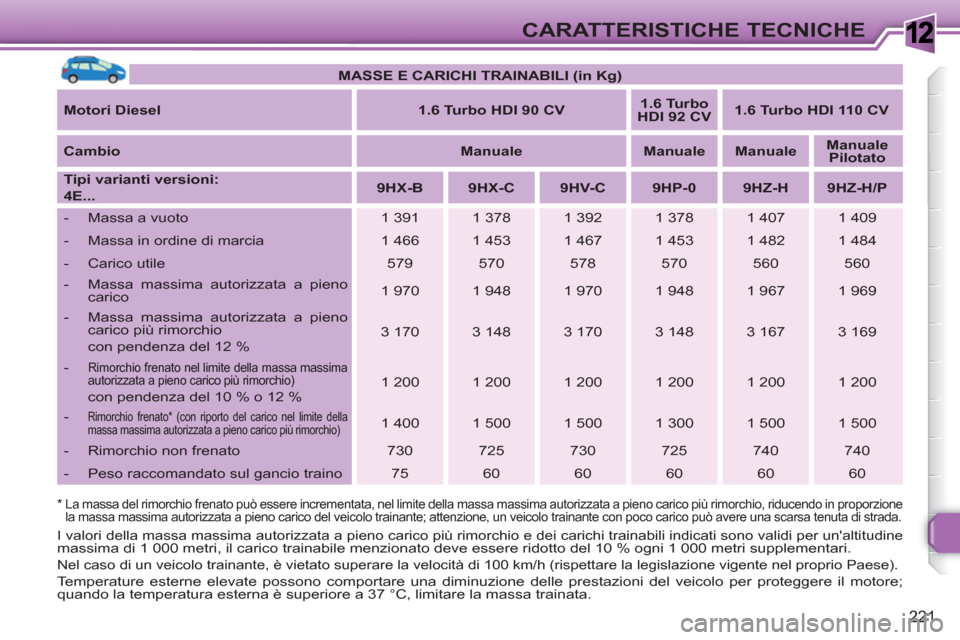

Page 223 of 336
1
221
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6 Turbo HDI 90 CV
1.6 Turbo
HDI 92 CV
1.6 Turbo HDI 110 CV
Cambio
Manuale
Manuale
Manuale
Manuale
Pilotato
Tipi varianti versioni:
4E...
9HX-B
9HX-C
9HV-C
9HP-0
9HZ-H
9HZ-H/P
- Massa a vuoto
1 391
1 378
1 392
1 378
1 407
1 409
- Massa in ordine di marcia
1 466
1 453
1 467
1 453
1 482
1 484
- Carico utile
579
570
578
570
560
560
- Massa massima autorizzata a pieno
carico
1 970
1 948
1 970
1 948
1 967
1 969
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 170
3 148
3 170
3 148
3 167
3 169
-
Rimorchio frenato nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 200
1 200
1 200
1 200
1 200
1 200
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 400
1 500
1 500
1 300
1 500
1 500
- Rimorchio non frenato
730
725
730
725
740
740
- Peso raccomandato sul gancio traino
75
60
60
60
60
60

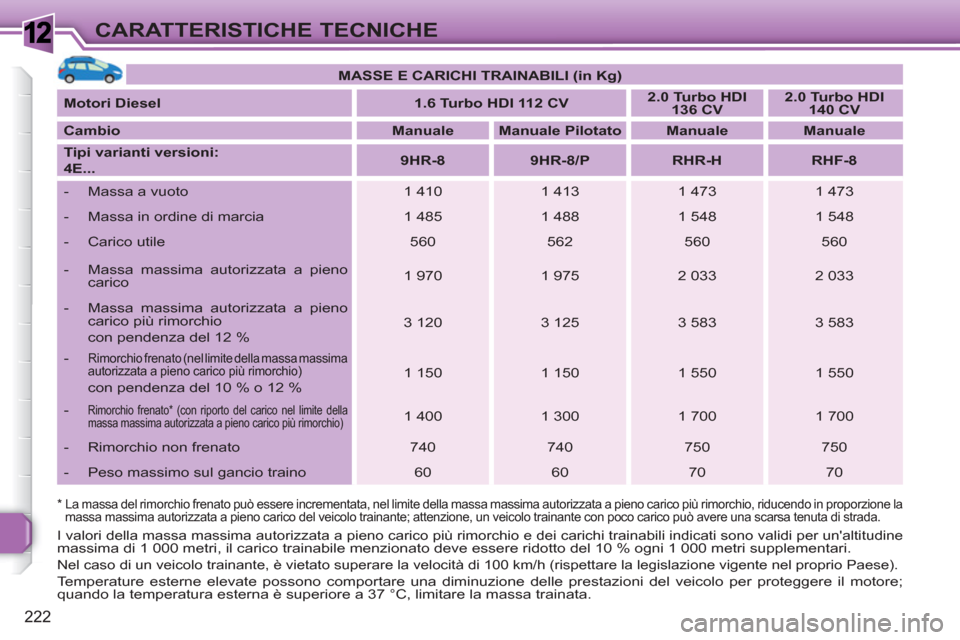

Page 224 of 336
1
222
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6 Turbo HDI 112 CV
2.0 Turbo HDI
136 CV
2.0 Turbo HDI
140 CV
Cambio
Manuale
Manuale Pilotato
Manuale
Manuale
Tipi varianti versioni:
4E...
9HR-8
9HR-8/P
RHR-H
RHF-8
- Massa a vuoto
1 410
1 413
1 473
1 473
- Massa in ordine di marcia
1 485
1 488
1 548
1 548
- Carico utile
560
562
560
560
- Massa massima autorizzata a pieno
carico
1 970
1 975
2 033
2 033
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 120
3 125
3 583
3 583
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 150
1 150
1 550
1 550
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 400
1 300
1 700
1 700
- Rimorchio non frenato
740
740
750
750
- Peso massimo sul gancio traino
60
60
70
70

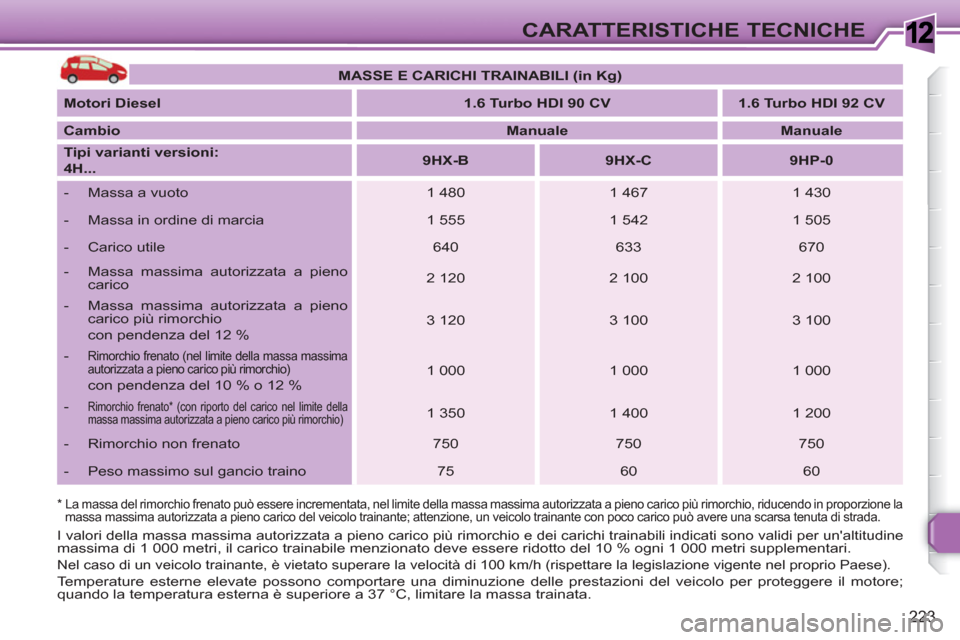

Page 225 of 336
1
223
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6 Turbo HDI 90 CV
1.6 Turbo HDI 92 CV
Cambio
Manuale
Manuale
Tipi varianti versioni:
4H...
9HX-B
9HX-C
9HP-0
- Massa a vuoto
1 480
1 467
1 430
- Massa in ordine di marcia
1 555
1 542
1 505
- Carico utile
640
633
670
- Massa massima autorizzata a pieno
carico
2 120
2 100
2 100
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 120
3 100
3 100
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 000
1 000
1 000
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 350
1 400
1 200
- Rimorchio non frenato
750
750
750
- Peso massimo sul gancio traino
75
60
60

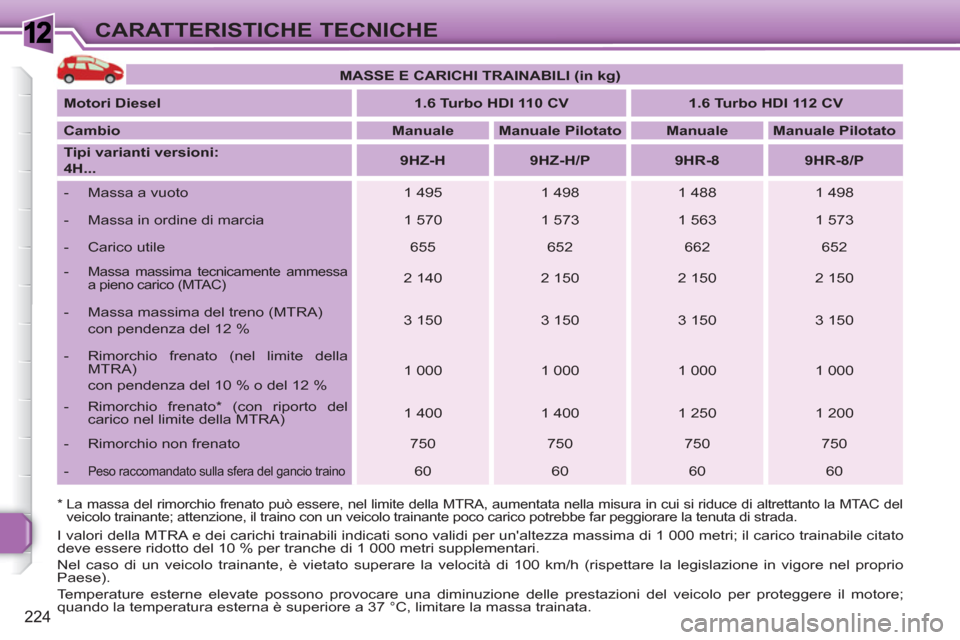

Page 226 of 336
1
224
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere, nel limite della MTRA, aumentata nella misura in cui si riduce di altrettanto la MTAC del
veicolo trainante; attenzione, il traino con un veicolo trainante poco carico potrebbe far peggiorare la tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1 000 metri; il carico trainabile citato
deve essere ridotto del 10 % per tranche di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in kg)
Motori Diesel
1.6 Turbo HDI 110 CV
1.6 Turbo HDI 112 CV
Cambio
Manuale
Manuale Pilotato
Manuale
Manuale Pilotato
Tipi varianti versioni:
4H...
9HZ-H
9HZ-H
/P
9HR-8
9HR-8/P
- Massa a vuoto
1 495
1 498
1 488
1 498
- Massa in ordine di marcia
1 570
1 573
1 563
1 573
- Carico utile
655
652
662
652
-
Massa massima tecnicamente ammessa
a pieno carico (MTAC)
2 140
2 150
2 150
2 150
- Massa massima del treno (MTRA)
con pendenza del 12 %
3 150
3 150
3 150
3 150
- Rimorchio frenato (nel limite della
MTRA)
con pendenza del 10 % o del 12 %
1 000
1 000
1 000
1 000
- Rimorchio frenato * (con riporto del
carico nel limite della MTRA)
1 400
1 400
1 250
1 200
- Rimorchio non frenato
750
750
750
750
-
Peso raccomandato sulla sfera del gancio traino
60
60
60
60

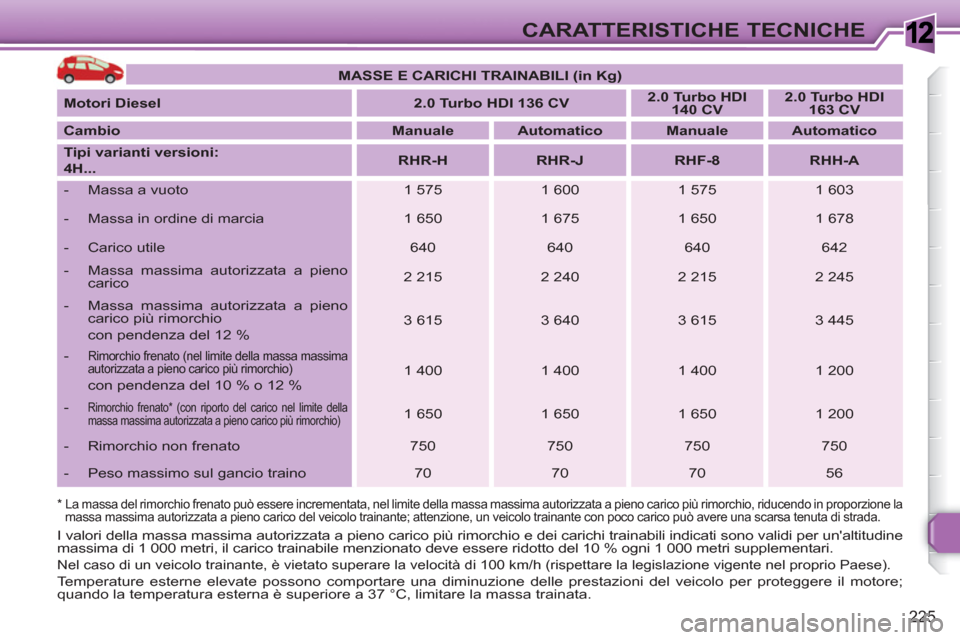

Page 227 of 336
1
225
CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
2.0 Turbo HDI 136 CV
2.0 Turbo HDI
140 CV
2.0 Turbo HDI
163 CV
Cambio
Manuale
Automatico
Manuale
Automatico
Tipi varianti versioni:
4H...
RHR-H
RHR-J
RHF-8
RHH-A
- Massa a vuoto
1 575
1 600
1 575
1 603
- Massa in ordine di marcia
1 650
1 675
1 650
1 678
- Carico utile
640
640
640
642
- Massa massima autorizzata a pieno
carico
2 215
2 240
2 215
2 245
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 615
3 640
3 615
3 445
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 400
1 400
1 400
1 200
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 650
1 650
1 650
1 200
- Rimorchio non frenato
750
750
750
750
- Peso massimo sul gancio traino
70
70
70
56
Page 228 of 336
1
226
CARATTERISTICHE TECNICHE

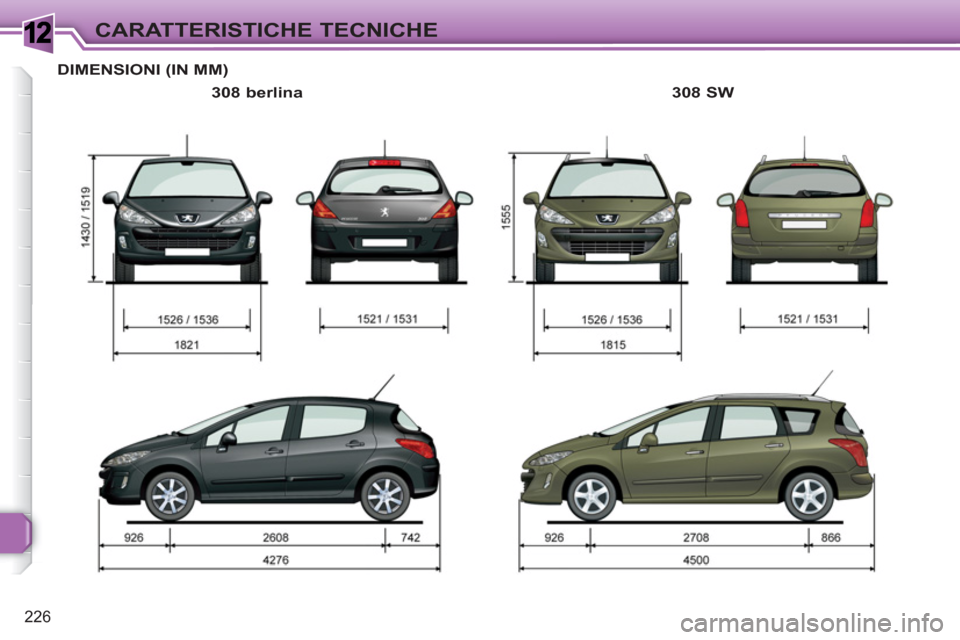

DIMENSIONI (IN MM)
308 berlina
308 SW
Page 229 of 336
1
i
227

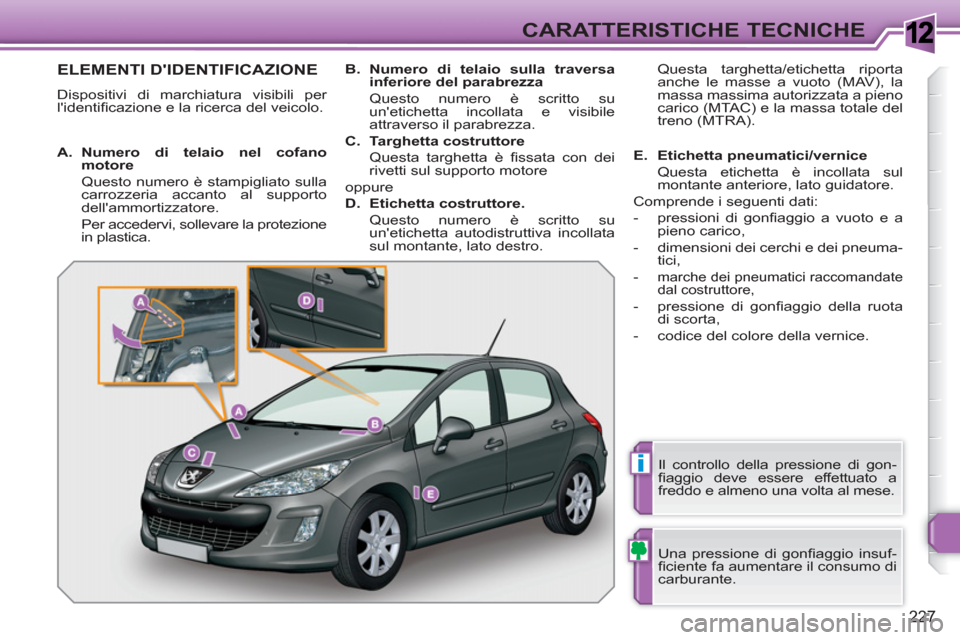

CARATTERISTICHE TECNICHE
ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.
Una pressione di gonfi aggio insuf-
fi ciente fa aumentare il consumo di
carburante.
Il controllo della pressione di gon-
fi aggio deve essere effettuato a
freddo e almeno una volta al mese.
A.
Numero di telaio nel cofano
motore
Questo numero è stampigliato sulla
carrozzeria accanto al supporto
dell'ammortizzatore.
Per accedervi, sollevare la protezione
in plastica.
B.
Numero di telaio sulla traversa
inferiore del parabrezza
Questo numero è scritto su
un'etichetta incollata e visibile
attraverso il parabrezza.
C.
Targhetta costruttore
Questa targhetta è fi ssata con dei
rivetti sul supporto motore
oppure
D.
Etichetta costruttore.
Questo numero è scritto su
un'etichetta autodistruttiva incollata
sul montante, lato destro. Questa targhetta/etichetta riporta
anche le masse a vuoto (MAV), la
massa massima autorizzata a pieno
carico (MTAC) e la massa totale del
treno (MTRA).
E.
Etichetta pneumatici/vernice
Questa etichetta è incollata sul
montante anteriore, lato guidatore.
Comprende i seguenti dati:
- pressioni di gonfi aggio a vuoto e a
pieno carico,
- dimensioni dei cerchi e dei pneuma-
tici,
-
marche dei pneumatici raccomandate
dal costruttore,
- pressione di gonfi aggio della ruota
di scorta,
- codice del colore della vernice.
Page 230 of 336
1
228
CARATTERISTICHE TECNICHE
