Page 181 of 336
1
!
!
!
179
INFORMAZIONI PRATICHE
Rischio di folgorazione
La sostituzione di una lampada
allo xeno (D1S-35W) deve essere
effettuata dalla rete PEUGEOT.

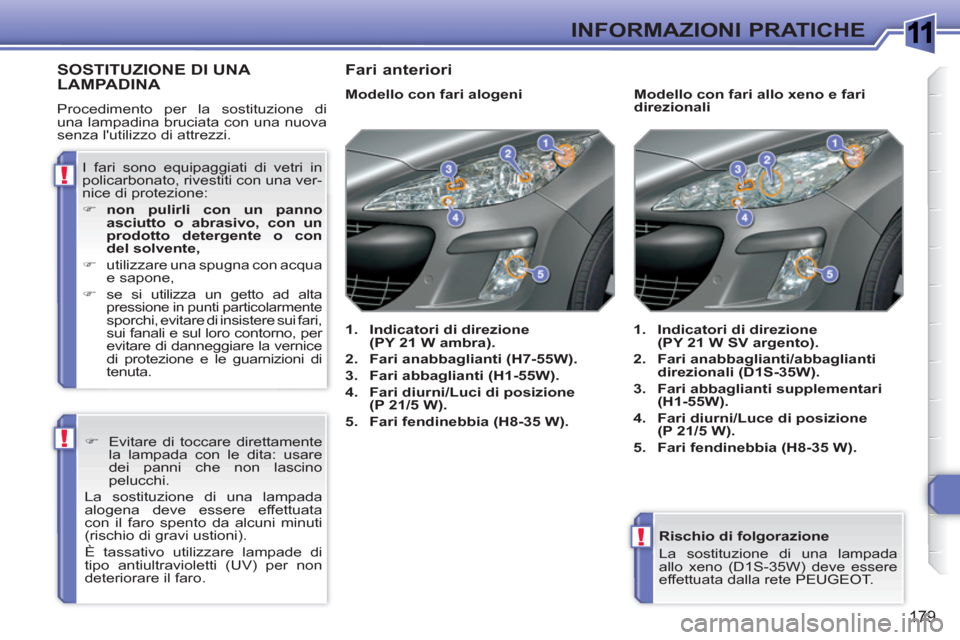

SOSTITUZIONE DI UNA LAMPADINA
Procedimento per la sostituzione di
una lampadina bruciata con una nuova
senza l'utilizzo di attrezzi.
Modello con fari alogeni
1.
Indicatori di direzione
(PY 21 W ambra).
2.
Fari
anabbaglianti (H7-55W).
3.
Fari
abbaglianti (H1-55W).
4.
Fari
diurni
/Luci di posizione
(P 21/5 W).
5.
Fari
fendinebbia
(H8-35 W).
1.
Indicatori di direzione
(PY 21 W SV argento).
2.
Fari anabbaglianti/abbaglianti
direzionali (D1S-35W).
3.
Fari abbaglianti supplementari
(H1-55W).
4.
Fari
diurni
/
Luce di posizione
(P 21/5 W).
5.
Fari fendinebbia (H8-35 W).
Modello con fari allo xeno e fari
direzionali
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una ver-
nice di protezione:
)
non
pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con
del solvente,
)
utilizzare una spugna con acqua
e sapone,
)
se si utilizza un getto ad alta
pressione in punti particolarmente sporchi, evitare di insistere sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta.
)
Evitare di toccare direttamente
la lampada con le dita: usare
dei panni che non lascino
pelucchi.
La sostituzione di una lampada
alogena deve essere effettuata
con il faro spento da alcuni minuti
(rischio di gravi ustioni).
È tassativo utilizzare lampade di
tipo antiultravioletti (UV) per non
deteriorare il faro.
Fari anteriori
Page 182 of 336
1
i
!
180
INFORMAZIONI PRATICHE

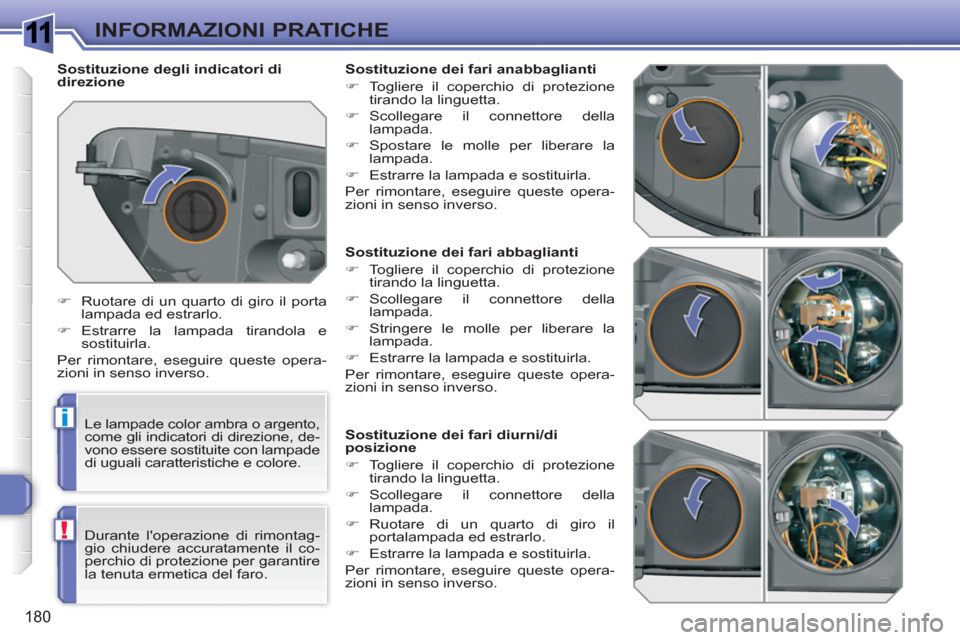

Sostituzione dei fari abbaglianti
)
Togliere il coperchio di protezione
tirando la linguetta.
)
Scollegare il connettore della
lampada.
)
Stringere le molle per liberare la
lampada.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione dei fari diurni/di
posizione
)
Togliere il coperchio di protezione
tirando la linguetta.
)
Scollegare il connettore della
lampada.
)
Ruotare di un quarto di giro il
portalampada ed estrarlo.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione dei fari anabbaglianti
)
Togliere il coperchio di protezione
tirando la linguetta.
)
Scollegare il connettore della
lampada.
)
Spostare le molle per liberare la
lampada.
)
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione degli indicatori di
direzione
)
Ruotare di un quarto di giro il porta
lampada ed estrarlo.
)
Estrarre la lampada tirandola e
sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Le lampade color ambra o argento,
come gli indicatori di direzione, de-
vono essere sostituite con lampade
di uguali caratteristiche e colore.
Durante l'operazione di rimontag-
gio chiudere accuratamente il co-
perchio di protezione per garantire
la tenuta ermetica del faro.
Page 183 of 336
1
181
INFORMAZIONI PRATICHE

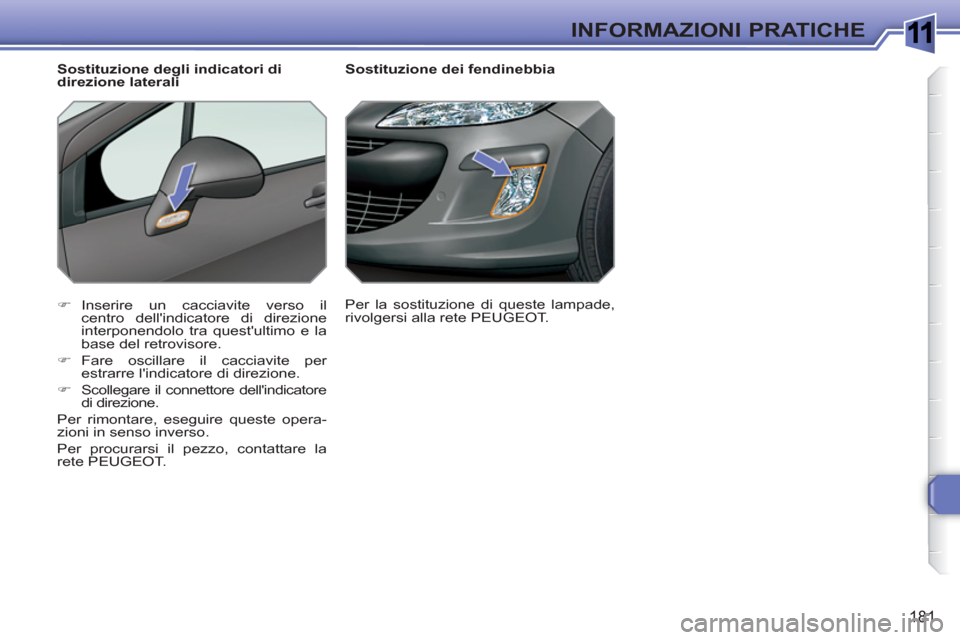

Sostituzione dei fendinebbia
)
Inserire un cacciavite verso il
centro dell'indicatore di direzione
interponendolo tra quest'ultimo e la
base del retrovisore.
)
Fare oscillare il cacciavite per
estrarre l'indicatore di direzione.
)
Scollegare il connettore dell'indicatore
di direzione.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per procurarsi il pezzo, contattare la
rete PEUGEOT.
Sostituzione degli indicatori di
direzione laterali
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.

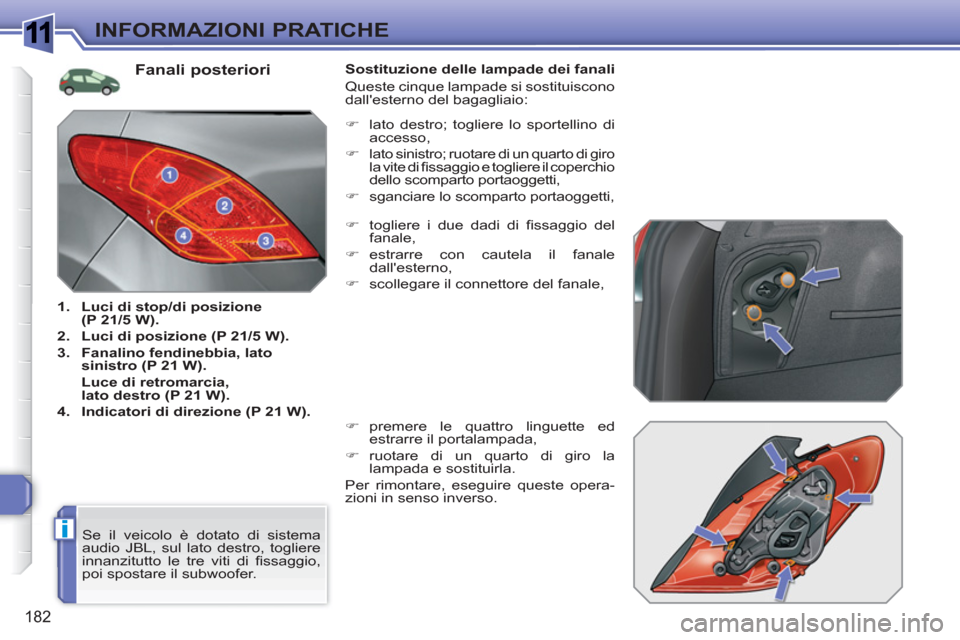

Page 184 of 336
1
i
182
INFORMAZIONI PRATICHE
Fanali posteriori
1.
Luci di stop/di posizione
(P 21/5 W).
2.
Luci di posizione (P 21/5 W).
3.
Fanalino fendinebbia
, lato
sinistro (P 21 W).
Luce di retromarcia,
lato destro (P 21 W).
4.
Indicatori di direzione (P 21 W).
Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:
)
togliere i due dadi di fi ssaggio del
fanale,
)
estrarre con cautela il fanale
dall'esterno,
)
scollegare il connettore del fanale,
)
premere le quattro linguette ed
estrarre il portalampada,
)
ruotare di un quarto di giro la
lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Se il veicolo è dotato di sistema
audio JBL, sul lato destro, togliere
innanzitutto le tre viti di fi ssaggio,
poi spostare il subwoofer.
)
lato destro; togliere lo sportellino di
accesso,
)
lato sinistro; ruotare di un quarto di giro
la vite di fi ssaggio e togliere il coperchio
dello scomparto portaoggetti,
)
sganciare lo scomparto portaoggetti,
Page 185 of 336
1
183
INFORMAZIONI PRATICHE

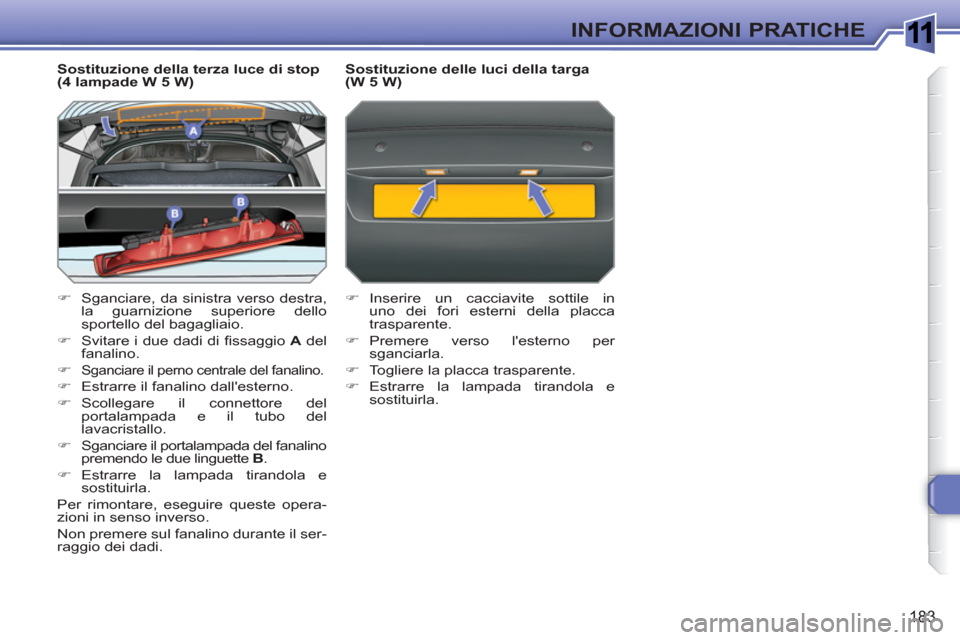

Sostituzione della terza luce di stop
(4 lampade W 5 W)
)
Sganciare, da sinistra verso destra,
la guarnizione superiore dello
sportello del bagagliaio.
)
Svitare i due dadi di fi ssaggio A
del
fanalino.
)
Sganciare il perno centrale del fanalino.
)
Estrarre il fanalino dall'esterno.
)
Scollegare il connettore del
portalampada e il tubo del
lavacristallo.
)
Sganciare il portalampada del fanalino
premendo le due linguette B
.
)
Estrarre la lampada tirandola e
sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi.
Sostituzione delle luci della targa
(W 5 W)
)
Inserire un cacciavite sottile in
uno dei fori esterni della placca
trasparente.
)
Premere verso l'esterno per
sganciarla.
)
Togliere la placca trasparente.
)
Estrarre la lampada tirandola e
sostituirla.
Page 186 of 336
1
184
INFORMAZIONI PRATICHE

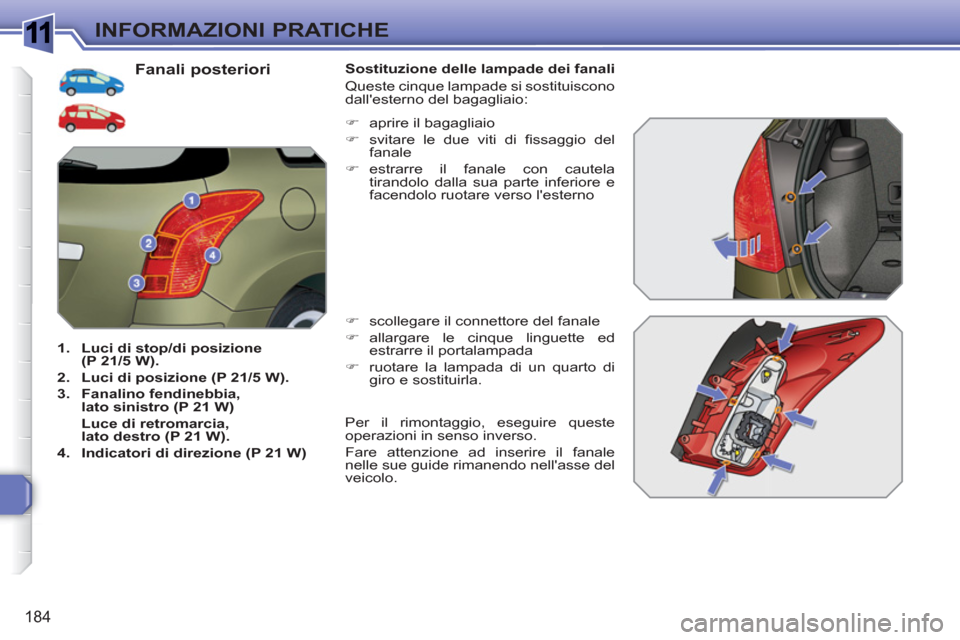

Fanali posteriori
1.
Luci di stop/di posizione
(P 21/5 W).
2.
Luci di posizione (P 21/5 W).
3.
Fanalino fendinebbia
,
lato sinistro (P 21 W)
Luce di retromarcia,
lato destro (P 21 W).
4.
Indicatori di direzione (P 21 W)
Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:
)
scollegare il connettore del fanale
)
allargare le cinque linguette ed
estrarre il portalampada
)
ruotare la lampada di un quarto di
giro e sostituirla.
)
aprire il bagagliaio
)
svitare le due viti di fi ssaggio del
fanale
)
estrarre il fanale con cautela
tirandolo dalla sua parte inferiore e
facendolo ruotare verso l'esterno
Per il rimontaggio, eseguire queste
operazioni in senso inverso.
Fare attenzione ad inserire il fanale
nelle sue guide rimanendo nell'asse del
veicolo.
Page 187 of 336
1
185
INFORMAZIONI PRATICHE

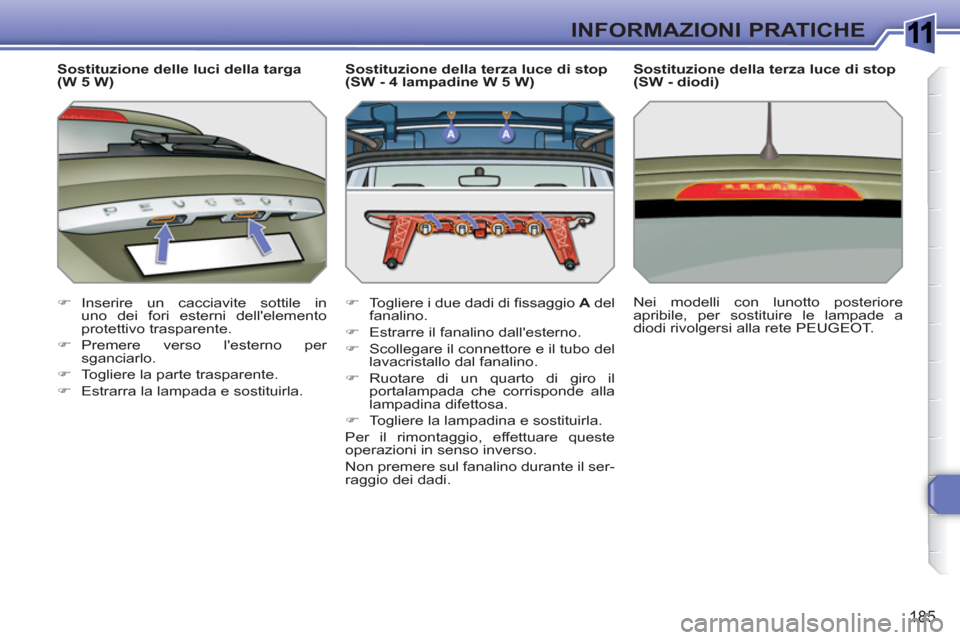

Sostituzione delle luci della targa
(W 5 W)
)
Inserire un cacciavite sottile in
uno dei fori esterni dell'elemento
protettivo trasparente.
)
Premere verso l'esterno per
sganciarlo.
)
Togliere la parte trasparente.
)
Estrarra la lampada e sostituirla.
Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)
)
Togliere i due dadi di fi ssaggio A
del
fanalino.
)
Estrarre il fanalino dall'esterno.
)
Scollegare il connettore e il tubo del
lavacristallo dal fanalino.
)
Ruotare di un quarto di giro il
portalampada che corrisponde alla
lampadina difettosa.
)
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi.
Sostituzione della terza luce di stop
(SW - diodi)
Nei modelli con lunotto posteriore
apribile, per sostituire le lampade a
diodi rivolgersi alla rete PEUGEOT.

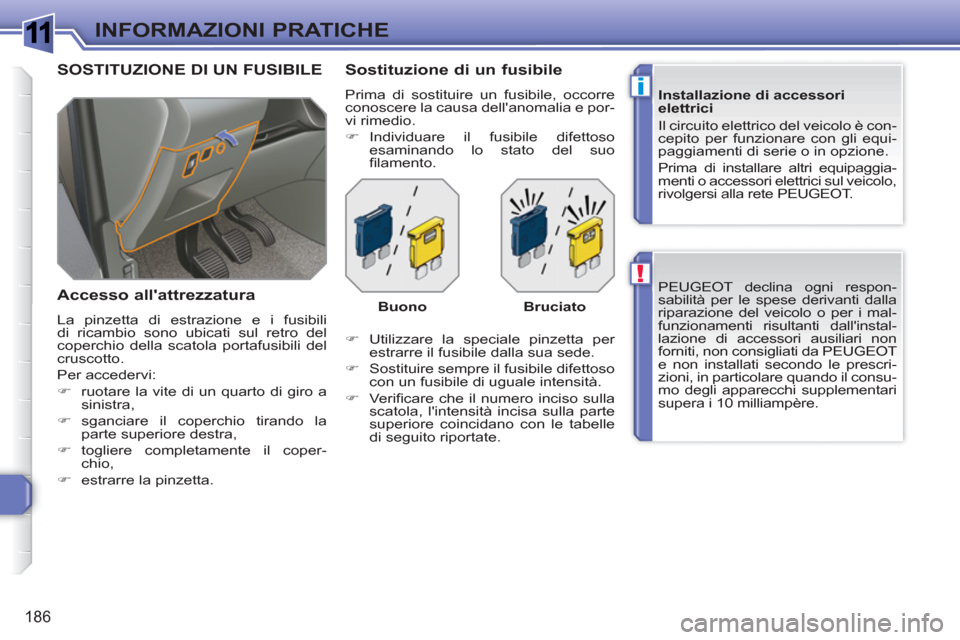

Page 188 of 336
1
!
i
186
INFORMAZIONI PRATICHE
PEUGEOT declina ogni respon-
sabilità per le spese derivanti dalla
riparazione del veicolo o per i mal-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le prescri-
zioni, in particolare quando il consu-
mo degli apparecchi supplementari
supera i 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è con-
cepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
SOSTITUZIONE DI UN FUSIBILE
Accesso all'attrezzatura
La pinzetta di estrazione e i fusibili
di ricambio sono ubicati sul retro del
coperchio della scatola portafusibili del
cruscotto.
Per accedervi:
)
ruotare la vite di un quarto di giro a
sinistra,
)
sganciare il coperchio tirando la
parte superiore destra,
)
togliere completamente il coper-
chio,
)
estrarre la pinzetta.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.
)
Individuare il fusibile difettoso
esaminando lo stato del suo
fi lamento.
)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.
)
Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.
)
Verifi care che il numero inciso sulla
scatola, l'intensità incisa sulla parte
superiore coincidano con le tabelle
di seguito riportate.
Buono
Bruciato
Page 189 of 336
1
187
INFORMAZIONI PRATICHE

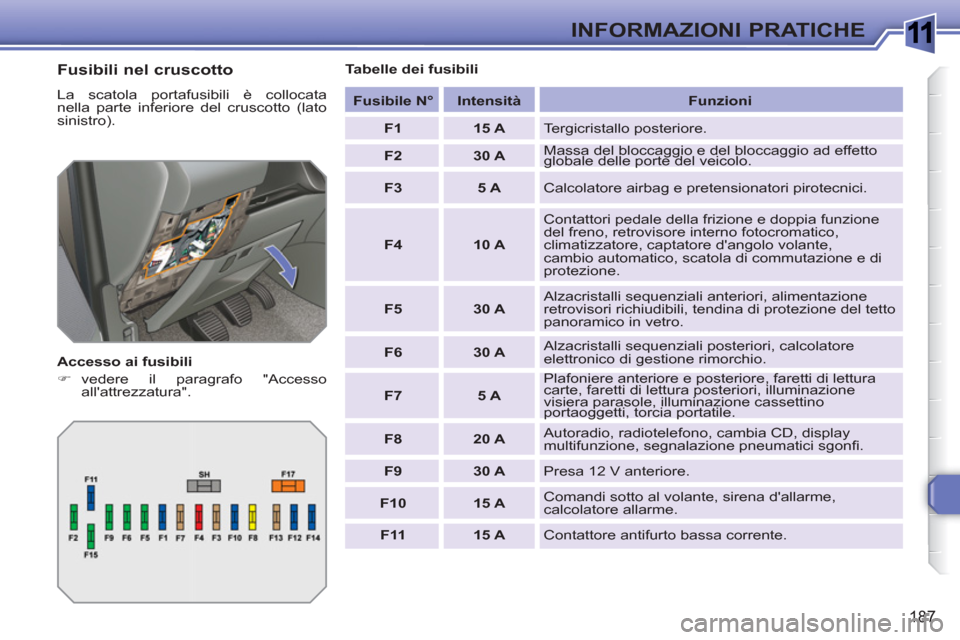

Fusibili nel cruscotto
La scatola portafusibili è collocata
nella parte inferiore del cruscotto (lato
sinistro).
Accesso ai fusibili
)
vedere il paragrafo "Accesso
all'attrezzatura".
Tabelle dei fusibili
Fusibile N°
Intensità
Funzioni
F1
15 A
Tergicristallo posteriore.
F2
30 A
Massa del bloccaggio e del bloccaggio ad effetto
globale delle porte del veicolo.
F3
5 A
Calcolatore airbag e pretensionatori pirotecnici.
F4
10 A
Contattori pedale della frizione e doppia funzione
del freno, retrovisore interno fotocromatico,
climatizzatore, captatore d'angolo volante,
cambio automatico, scatola di commutazione e di
protezione.
F5
30 A
Alzacristalli sequenziali anteriori, alimentazione
retrovisori richiudibili, tendina di protezione del tetto
panoramico in vetro.
F6
30 A
Alzacristalli sequenziali posteriori, calcolatore
elettronico di gestione rimorchio.
F7
5 A
Plafoniere anteriore e posteriore, faretti di lettura
carte, faretti di lettura posteriori, illuminazione
visiera parasole, illuminazione cassettino
portaoggetti, torcia portatile.
F8
20 A
Autoradio, radiotelefono, cambia CD, display
multifunzione, segnalazione pneumatici sgonfi .
F9
30 A
Presa 12 V anteriore.
F10
15 A
Comandi sotto al volante, sirena d'allarme,
calcolatore allarme.
F11
15 A
Contattore antifurto bassa corrente.
Page 190 of 336
1
188
INFORMAZIONI PRATICHE

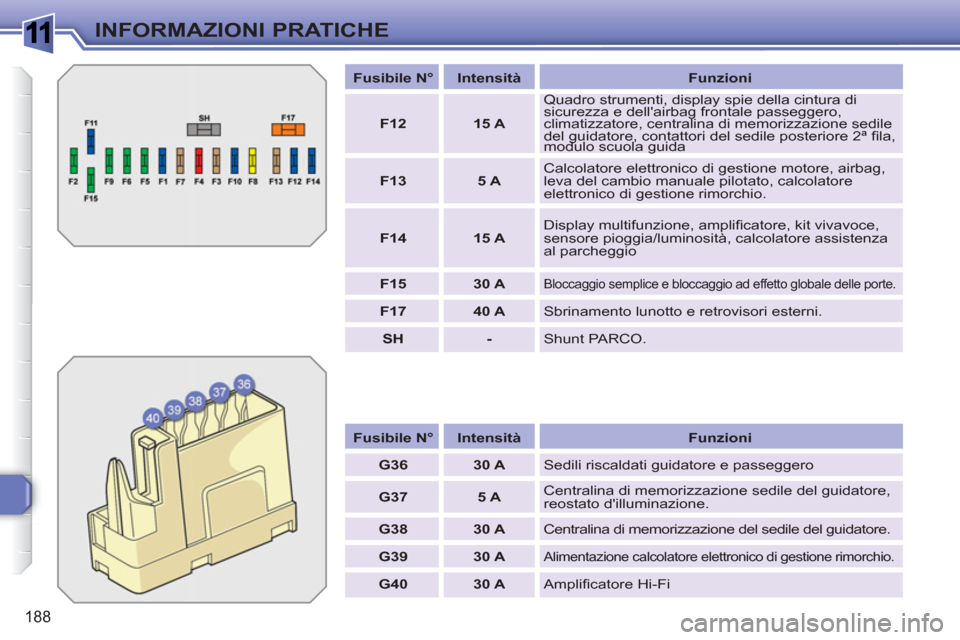

Fusibile N°
Intensità
Funzioni
G36
30 A
Sedili riscaldati guidatore e passeggero
G37
5 A
Centralina di memorizzazione sedile del guidatore,
reostato d'illuminazione.
G38
30 A
Centralina di memorizzazione del sedile del guidatore.
G39
30 A
Alimentazione calcolatore elettronico di gestione rimorchio.
G40
30 A
Amplifi catore Hi-Fi
Fusibile N°
Intensità
Funzioni
F12
15 A
Quadro strumenti, display spie della cintura di
sicurezza e dell'airbag frontale passeggero,
climatizzatore, centralina di memorizzazione sedile
del guidatore, contattori del sedile posteriore 2ª fi la,
modulo scuola guida
F13
5 A
Calcolatore elettronico di gestione motore, airbag,
leva del cambio manuale pilotato, calcolatore
elettronico di gestione rimorchio.
F14
15 A
Display multifunzione, amplifi catore, kit vivavoce,
sensore pioggia/luminosità, calcolatore assistenza
al parcheggio
F15
30 A
Bloccaggio semplice e bloccaggio ad effetto globale delle porte.
F17
40 A
Sbrinamento lunotto e retrovisori esterni.
SH
-
Shunt PARCO.
