1
189
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Блок электрических
предохранителей в моторном отсеке
Этот бл ок предохранителей расположен в
моторном отсеке возле аккумуляторной ба-
тареи (с левой стороны).
Доступ к предохранителям
)
Снимите крышку с фиксаторов.
)
Замените предохранитель (см. соответс-
твующий раздел).
)
После завершения работы тщательно за-
кройте крышку бл ок а предохранителей.
Перечень предохранителей
Предохранитель №
Номинальный ток
Защищаемая цепь
F1
20 A
Питание ЭБУ двигателя, электроклапаны насоса-форсунки
и система рециркуляции отработавших газов EGR (на
двигателе 2 л HDI), форсунки (на двигателе 2 л HDI).
F2
15 A
Звуковой сигнал.
F3
10 A
Омыватель переднего и заднего стекол.
F4
20 A
Омыватель фар.
F5
15 A
Электромагнитные клапаны адсорбера, электрический
редукционный клапан системы турбонаддува (
на
двигателе 1,6 л THP 16V), подогреватель масляных паров
(1,6 л THP 16V), подогреватель дизтоплива (1,6 л HDI).
F6
10 A
Цепь датчика скорости движения автомобиля, ЭБУ
систем ABS/ESP.
F7
10 A
ЭБУ усилителя рулевого управления, автоматическая
коробка передач, датчику уровня охлаждающей жидкости.
F8
25 A
Выключатель стартера.
F9
10 A
Диагностический разъем, адаптивные фары, датчик
расхода воздуха (на дизеле
), насос для подачи присадки
в сажевый фильтр (на дизеле).
F10
30 A
Компоненты системы электронного управления двигателем (на
бензиновом: катушки зажигания, электромагнитные клапаны,
датчики кислорода, форсунки, элементы системы подогрева,
топливный насос, электронный термостат; на дизеле:
электромагнитные клапаны, элементы системы подогрева).
F11
40 A
Электровентилятор системы кондиционирования.
Page 192 of 336
1
190
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Предохранитель №
Номинальный ток
Защищаемая цепь
F12
30 A
Малая/большая скорость работы очистителя ветрового
стекла.
F13
40 A
Питание интеллектуального коммутационного блока
(+ от замка зажигания).
F14
30 A
Электромагнитный клапан давления турбонаддува.
F15
10 A
Правая фара дальнего света.
F16
10 A
Левая фара дальнего света.
F17
15 A
Левая фара ближнего света.
F18
15 A
Правая фара ближнего света.
F19
15 A
Подогреватель масляных паров (1,4 л 16V и 1,6 л VTi 16V),
электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V),
датчики кислорода (на бензиновых двигателях), электромагнитные
клапаны системы охлаждения воздуха (дизель).
F20
10 A
Электронный термостат, электромагнитные клапаны
системы регулирования топливоподачи, датчик расхода
воздуха (1,6 л THP 200), электромагнитный клапан
системы регулирования давления турбонаддува (дизель),
датчик уровня охлаждающей жидкости (на дизеле).
F21
5 A
Питание реле вентилятора системы охлаждения двигателя,
выключатель реле системы "Valvetronic" (1,4 л 16V и 1,6 л VTi
16V), охлаждение турбонаддува (1,6 л THP 16V), двигатель
Valvetronoc (1,6 л THP 200), датчик расхода воздуха (1,6 л HDI).
Page 193 of 336
1
191
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Перечень предохранителей малого и среднего номиналов над АКБ
Перечень предохранителей больших номиналов
Предохранитель №
Номинальный ток
Защищаемая цепь
F1
-
Не используется.
F2
5 A
Двухфункциональный контактор тормозной системы.
F3
5 A
Процессор цепи заряда АКБ.
F4
25 A
Электромагнитные клапаны ABS/ESP.
F5
-
Не используется.
F6
15 A
Коробка передач (механическая секвентальная или
автоматическая).
F7 *
80 A
Электрический насос системы гидроусилителя рулевого управления.
F8 *
60 A
Вентилятор системы охлаждения двигателя.
F9 *
70 A/30 A
ЭБУ системы предподогрева дизеля/Электродвигатель
Valvetronic (1,6 л THP 16V).
F10 *
40 A
Электрический насос системы ABS/ESP.
F11 *
100 A
Блок коммутатора и системы защиты.
F12 *
30 A
Электронасос секвентальной коробки передач.
Предохранитель №
Номинальный ток
Защищаемая цепь
MF1 *
-
Не используется.
MF2 *
30 A
Коммутационный бл ок прицепа.
MF3 *
50 A
Блок предохранителей в салоне.
MF4 *
80 A
Интеллектуальный коммутационный бл ок.
MF5 *
80 A
Интеллектуальный коммутационный бл ок.
MF6 *
-
Не используется.
MF7 *
30 A
Подогрев сидений.
MF8 *
20 A
Омыватель фар.
*
Электрические предохранители, рассчи
-
танные на средний и большой ток, обес-
печивают дополнительную защиту цепей
электрооборудования. Все работы с такими
предохранителями должны производиться
только в сервисной сети PEUGEOT.
Page 194 of 336
1
i
192
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Заряд батареи и запуск двигателя от допол-
нительной аккумуляторной батареи.
Доступ к батарее
Подключение/Отключение проводов
)
Снимите и отведите повыше крышку 1
.
)
Наденьте раскрытую клемму провода на
вывод (+) батареи.
)
Нажмите сверху на клемму 2
так, чтобы
она опустилась поближе к поверхности
батареи.
)
Закройте клемму крышкой 1
.
Запуск двигателя от
дополнительной батареи
Не нажимайте слишком сильно на
крышку клеммы, так как в случае ее пе-
рекоса крышка не встанет на место.
Проделайте это еще раз.
)
Присоедините один конец красного про-
вода к выводу (+) неисправной батареи A
,
а другой к клемме (+) дополнительной ба-
тареи B
.
Аккумуляторная батарея расположена под
капотом.
Доступ к батарее:
)
отоприте замок капота из салона и от-
кройте его,
)
установите капот на упор,
)
снимите с батареи пластмассовый ко-
жух, закрывающий ее выводы.
)
снимите с фиксаторов бл ок предохрани-
телей если понадобится извлечь аккуму-
ляторную батарею.
Page 195 of 336

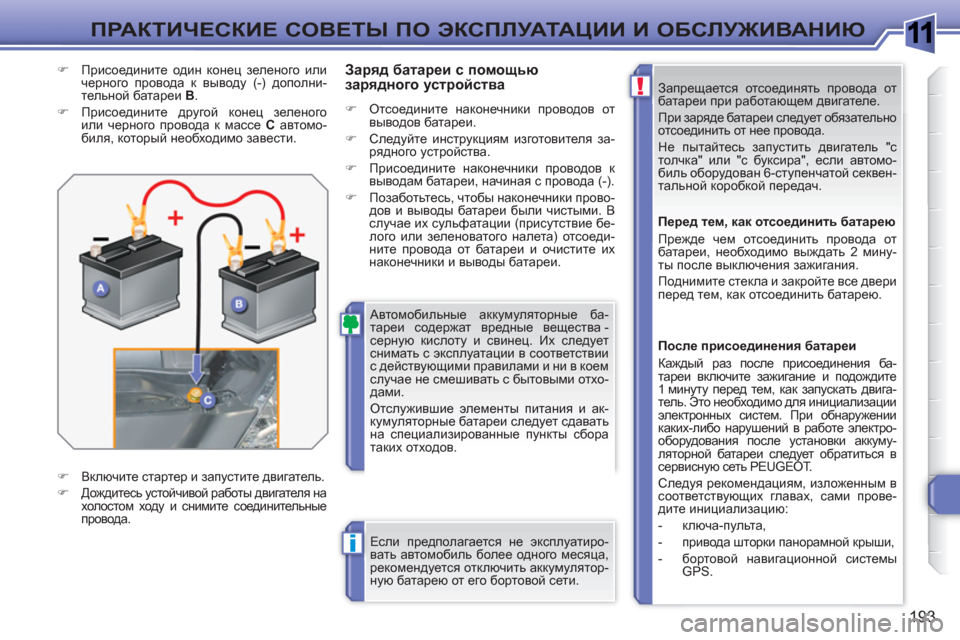

1
!
i
193
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Запрещается отсоединять провода от
батареи при работающем двигателе.
При заряде батареи следует обязательно
отсоединить от нее провода.
Не пытайтесь запустить двигатель "с
толчка" или "с буксира", если автомо-
биль оборудован 6-ступенчатой секвен-
тальной коробкой передач.
Автомобильные аккумуляторные ба-
тареи содержат вредные вещества -
серную кислоту и свинец. Их следует
снимать
с эксплуатации в соответствии
с действующими правилами и ни в коем
случае не смешивать с бытовыми отхо-
дами.
Отслужившие элементы питания и ак-
кумуляторные батареи следует сдавать
на специализированные пункты сбора
таких отходов.
Если предполагается не эксплуатиро-
вать автомобиль более одного месяца,
рекомендуется отключить аккумулятор-
ную батарею от его бортовой
сети.
Перед тем, как отсоединить батарею
Прежде чем отсоединить провода от
батареи, необходимо выждать 2 мину-
ты после выключения зажигания.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.
После присоединения батареи
Каждый раз после присоединения ба-
тареи включите зажигание и подождите
1 минуту перед тем, как
запускать двига-
тель. Это необходимо для инициализации
электронных систем. При обнаружении
каких-либо нарушений в работе электро-
оборудования после установки аккуму-
ляторной батареи следует обратиться в
сервисную сеть PEUGEOT.
Следуя рекомендациям, изложенным в
соответствующих главах, сами прове-
дите инициализацию:
- ключа-пульта,
- привода шторки панорамной крыши,
- бортовой
навигационной системы
GPS.
Заряд батареи с помощью
зарядного устройства
)
Отсоедините наконечники проводов от
выводов батареи.
)
Следуйте инструкциям изготовителя за-
рядного устройства.
)
Присоедините наконечники проводов к
выводам батареи, начиная с провода (-).
)
Позаботьтесь, чтобы наконечники прово-
дов и выводы батареи были чистыми. В
случае их сульфатации (присутствие бе-
лого или зеленоватого налета) отсоеди-
ните провода от
батареи и очистите их
наконечники и выводы батареи.
)
Присоедините один конец зеленого или
черного провода к выводу (-) дополни-
тельной батареи B
.
)
Присоедините другой конец зеленого
или черного провода к массе C
автомо-
биля, который необходимо завести.
)
Включите стартер и запустите двигатель.
)
Дождитесь устойчивой работы двигателя на
холостом ходу и снимите соединительные
провода.
Page 196 of 336
1
!
i
194
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Если аккумуляторная батарея разряжена,
запуск двигателя окажется невозможным
(см. соответствующий раздел). Если в момент включения режима эко-
номии электроэнергии бортовой теле-
фон находился на связи:
- она будет еще поддерживаться в
течение 10 минут благодаря бес-
проводной связи WIP Sound,
- она будет еще поддерживать-
ся в течение 10 минут системой
WIP Com 3D или
WIP Nav, а затем
переключится на Ваш телефон,
если его модель позволяет.
РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ
На автомобиле предусмотрен режим, уп-
равляющий продолжительностью работы
некоторых систем, чтобы поддерживать не-
обходимый уровень заряда аккумуляторной
батареи.
С момента остановки двигателя такие систе-
мы и механизмы, как аудиосистема, телемати-
ка, стеклоочиститель, фары ближнего света,
плафоны можно еще использовать в общей
сложности в течение не более 30 минут.
Выключение режима энергосбережения
Функции всех перечисленных систем автома-
тически восстановятся при первом же запуске
двигателя.
)
Для немедленного восстановления ра-
боты указанных функций запустите дви-
гатель и дайте ему поработать:
- до 10 минут, чтобы обеспечить работу
бортовых систем еще минут на пять,
- более 10 минут, чтобы продлить
работу бортовых систем еще минут
на
тридцать.
Включение режима энергосбережения
По истечении отведенных тридцати минут,
на дисплее появится сообщение о вклю-
чении режима экономии электроэнергии, и
работа указанных систем временно приос-
тановится.
ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Снятие щетки
)
Поднимите рычаг стеклоочистителя.
)
Снимите щетку с фиксатора.
Установка щетки
)
Установите щетку на фиксатор рычага.
)
Осторожно опустите рычаг на стекло.
Замена щетки на ветровом стекле
)
До истечения первой минуты после выклю-
чения зажигания включите стеклоочисти-
тель: его щетки остановятся посередине
ветрового стекла.
После замены щетки на ветровом
стекле
)
Включите зажигание.
)
Вновь включите стеклоочиститель, чтобы
щетки стали на место.
РАЗГРУЗКА ЭЛЕКТРОСЕТИ
Система, управляющая отключением некото-
рых потребителей электроэнергии с учетом сте-
пени заряженности аккумуляторной батареи.
Во время движения автомобиля автомати-
чески приостанавливается работа некоторых
систем: кондиционера, обогревателя задне-
го стекла и др.
Повторное включение временно отключен-
ных систем произойдет автоматически, как
только позволят условия.
Page 197 of 336

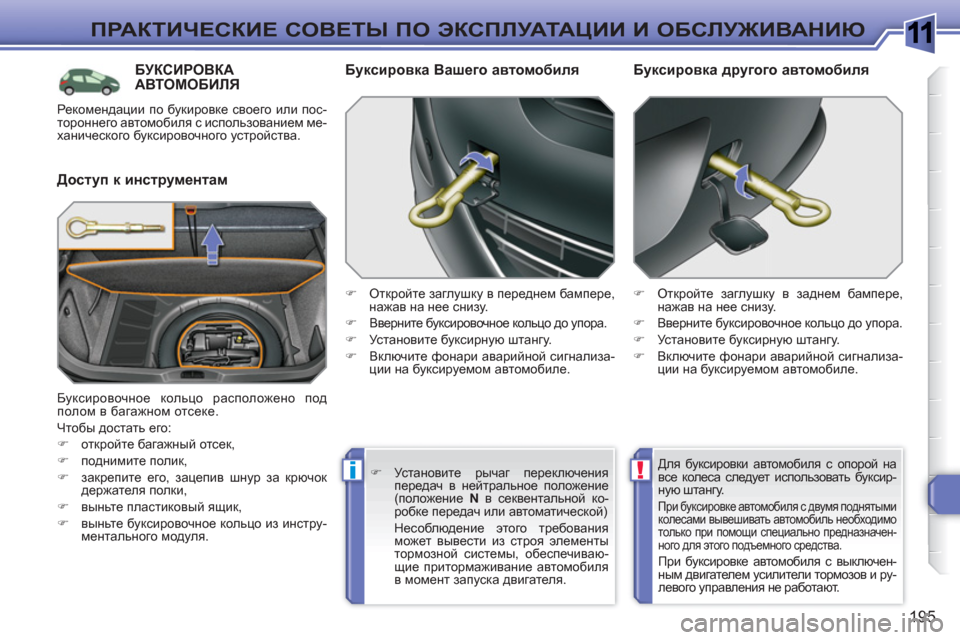

1
!i
195
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
БУКСИРОВКААВТОМОБИЛЯ
Доступ к инструментам
Буксировка Вашего автомобиля
)
Откройте заглушку в переднем бампере,
нажав на нее снизу.
)
Вверните буксировочное кольцо до упора.
)
Установите буксирную штангу.
)
Включите фонари аварийной сигнализа-
ции на буксируемом автомобиле.
)
Откройте заглушку в заднем бампере,
нажав на нее снизу.
)
Вверните буксировочное кольцо до упора.
)
Установите буксирную
штангу.
)
Включите фонари аварийной сигнализа-
ции на буксируемом автомобиле.
Буксировка другого автомобиля
Буксировочное кольцо расположено под
полом в багажном отсеке.
Чтобы достать его:
)
откройте багажный отсек,
)
поднимите полик,
)
закрепите его, зацепив шнур за крючок
держателя полки,
)
выньте пластиковый ящик,
)
выньте буксировочное кольцо из инстру-
ментального модуля.
Для буксировки автомобиля с опорой на
все колеса
следует использовать буксир-
ную штангу.
При буксировке автомобиля с двумя поднятыми
колесами вывешивать автомобиль необходимо
только при помощи специально предназначен-
ного для этого подъемного средства.
При буксировке автомобиля с выключен-
ным двигателем усилители тормозов и ру-
левого управления не работают.
)
Установите рычаг переключения
передач в нейтральное положение
(положение N
в секвентальной ко-
робке передач или автоматической)
Несоблюдение этого требования
может вывести из строя элементы
тормозной системы, обеспечиваю-
щие притормаживание автомобиля
в момент
запуска двигателя.
Рекомендации по букировке своего или пос-
тороннего автомобиля с использованием ме-
ханического буксировочного устройства.

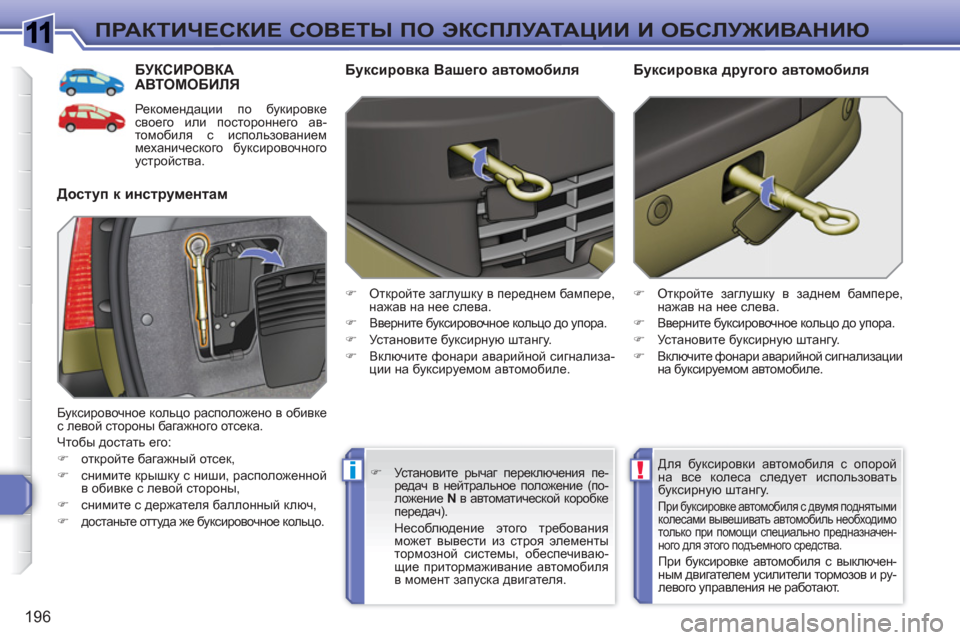

Page 198 of 336
1
!i
196
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
БУКСИРОВКААВТОМОБИЛЯ
Рекомендации по букировке
своего или постороннего ав-
томобиля с использованием
механического буксировочного
устройства.
Доступ к инструментам
Буксировка Вашего автомобиля
)
Откройте заглушку в переднем бампере,
нажав на нее слева.
)
Вверните буксировочное кольцо до упора.
)
Установите буксирную штангу.
)
Включите фонари аварийной сигнализа-
ции на буксируемом автомобиле.
)
Откройте заглушку в заднем бампере,
нажав на нее слева.
)
Вверните буксировочное кольцо до упора.
)
Установите буксирную
штангу.
)
Включите фонари аварийной сигнализации
на буксируемом автомобиле.
Буксировка другого автомобиля
Буксировочное кольцо расположено в обивке
с левой стороны багажного отсека.
Чтобы достать его:
)
откройте багажный отсек,
)
снимите крышку с ниши, расположенной
в обивке с левой стороны,
)
снимите с держателя баллонный ключ,
)
достаньте оттуда же буксировочное кольцо.
Для буксировки автомобиля с опорой
на все
колеса следует использовать
буксирную штангу.
При буксировке автомобиля с двумя поднятыми
колесами вывешивать автомобиль необходимо
только при помощи специально предназначен-
ного для этого подъемного средства.
При буксировке автомобиля с выключен-
ным двигателем усилители тормозов и ру-
левого управления не работают.
)
Установите рычаг переключения пе-
редач в нейтральное положение (по-
ложение N
в автоматической коробке
передач).
Несоблюдение этого требования
может вывести из строя элементы
тормозной системы, обеспечиваю-
щие притормаживание автомобиля
в момент запуска двигателя
.
Page 199 of 336
1
i
i
!
197
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
БУКСИРОВКА ГРУЗОВОГО, ЖИЛОГО ПРИЦЕПА...
Ваш автомобиль предназначен главным об-
разом для перевозки пассажиров и багажа,
однако он также может использоваться для
буксировки прицепа.
Рекомендации по вождению
Вентилятор системы охлаждения двигателя приводит-
ся электродвигателем, поэтому его охлаждающая спо-
собность не зависит от режима работы двигателя.
)
Чтобы понизить частоту вращения колен-
чатого вала двигателя, сбавьте скорость
автомобиля.
Максимальный вес прицепа, который можно
буксировать на затяжном подъеме, зависит
от крутизны подъема и температуры атмос-
ферного воздуха.
В любом случае, внимательно следите за
температурой охлаждающей жидкости.
Боковой ветер
)
При буксировке прицепа учитывайте
повышенную восприимчивость к ветру
из-за увеличившейся парусности.
Охлаждение двигателя
При буксировке прицепа увеличивается тем-
пература охлаждающей жидкости.
Тормоза
При буксировке прицепа тормозной путь ав-
томобиля увеличивается.
Шины
)
Проверьте давление воздуха в шинах
автомобиля и прицепа и, при необходи-
мости, доведите его
до рекомендуемых
значений.
Освещение
)
Проверьте систему электрического осве-
щения и сигнализации прицепа.
Система помощи при парковке отключа-
ется автоматически, если для буксировки
прицепа используется оригинальное бук-
сирное устройство компании PEUGEOT.
)
В случае загорания контрольной
лампы системы охлаждения и сиг-
нализатора STOP
остановитесь и
выключите зажигание, как только
это позволят условия движения.
Буксировка прицепа осуществляется при помощи
механического устройства, позволяющего подсо-
единить к бортовой сети автомобиля дополнитель-
ные приборы освещения и световой сигнализации.
Размещение груза
)
Размещайте груз внутри прицепа так, что-
бы наиболее тяжелые предметы распо-
лагались как можно ближе к оси и чтобы
нагрузка на буксирное устройство была
близка к максимально разрешенной, но
ни в коем случае не превышала ее.
При подъеме в гору плотность воздуха сни-
жается, что приводит
к падению мощности
двигателя. Необходимо уменьшать массу
буксируемого прицепа на 10 % при подъеме
на каждую 1 000 метров.
Параметры буксируемых масс и нагрузок на
свой автомобиль см. в главе "Технические
характеристики". При буксировке прицепа автомобиль под-
вергается повышенным нагрузкам, а от во-
дителя требуется особое внимание.
Мы рекомендуем устанавливать тягово-сцепные
устройства и жгуты электропроводки прицепа
только оригинального производства компании
PEUGEOT, которые были испытаны на прочность
еще на стадии разработки Вашего автомобиля.
Их монтаж следует осуществлять только в сер-
висной сети PEUGEOT.
При установке тягово-сцепного устройства
на сертифицированной станции техничес-
кого обслуживания, т.е. не в сервисной сети
PEUGEOT, необходимо строго придерживать-
ся расположенных сзади заводских точек для
монтажа электрооборудования и следовать
предписаниям изготовителя автомобиля.
На автомобилях с бензиновым двигате-
лем 1,6 THP 200 л.с. установка тягово-
сцепного устройства невозможна. Это
связано с увеличенными размерами
спортивного наконечника выхлопной
трубы.
Page 200 of 336
1
ii
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
УСТАНОВКА БАГАЖНЫХ ДУГ
Максимальная масса груза, которую
можно перевозить на верхнем багаж-
нике, если высота груза не превышает
40 см (кроме устройств для перевозки
велосипедов): 80 кг.
Если высота груза превышает 40 см,
необходимо соразмерять скоростной
режим с рельефом и состоянием дорож-
ного полотна, чтобы не погнуть багажные
дуги и не повредить их фиксаторы.
Соблюдайте
действующие в Вашей
стране правила, регламентирующие
перевозку грузов, длина которых выхо-
дит за габариты автомобиля.
УСТАНОВКА БАГАЖНЫХ ДУГ
При установке на крыше попе-
речных дуг для перевозки бага-
жа обращайте особое внимание
на места их крепления, которые
обозначены специальными метками под про-
дольными дугами.
Пользуйтесь только рекомендованным ком-
панией "Автомобили PEUGEOT" дополни-
тельным оборудованием, соблюдая при этом
рекомендации изготовителя по его монтажу.
Для перевозки грузов на крыше необходимо
установить
поперечные багажные дуги на
продольные.
Уложив и закрепив на крыше багаж, подтяните
крепление поперечных багажных дуг.
Продольные дуги устанавливаются на
крыше стационарно и не демонтируются.
Максимальная масса груза, которую
можно перевозить на верхнем багаж-
нике, если высота груза не превышает
40 см (кроме устройств для перевозки
велосипедов): 75 кг.
Если
высота груза превышает 40 см,
необходимо соразмерять скоростной
режим с рельефом и состоянием до-
рожного полотна, чтобы не погнуть ба-
гажные дуги и крепления.
Соблюдайте действующие в Вашей
стране правила, регламентирующие
перевозку грузов, длина которых выхо-
дит за габариты автомобиля. При установке поперечных багажных дуг на
крыше используйте специально предусмотрен-
ные для их крепления "быстрые фиксаторы":
)
приподнимите закрывающие их заглушки,
)
откройте защиту фиксаторов на дугах
при помощи ключа,
)
установите фиксаторы на соответствую-
щие места и поочередно закрепите их на
крыше,
)
закройте защиту фиксаторов на дугах
при помощи ключа.
