1
i
169
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Комплект принадлежностей для устра-
нения проколов можно приобрести в
торгово-сервисной сети PEUGEOT.
С его помощью можно заделать отвер-
стие диаметром не более 6 мм, рас-
положенное либо на протекторе, либо
на борту шины. При заделке прокола
постарайтесь не извлекать проникшее
в шину инородное тело.
КОМПЛЕКТПРИНАДЛЕЖНОСТЕЙ ДЛЯВРЕМЕННОГО УСТРАНЕНИЯ ПРОКОЛА ШИНЫ
В него входят компрессор и флакон с гер-
метиком для заделки проколов, при помощи
которого можно отремонтировать шину на
короткое время
, чтобы доехать до ближай-
шей мастерской.
Комплект находится в инструментальном ко-
робе, расположенном в багажном отделении.
Использование комплекта
)
Выключите зажигание.
)
Отметьте проколотое колесо на прило-
женной к комплекту табличке, предпи-
сывающей движение с ограниченной
скоростью, и наклейте ее на рулевое ко-
лесо, чтобы не забыть, что вы едете на
временном колесе.
)
Закрепите флакон 1
на компрессоре 2
.
)
Убедитесь, что выключатель A
находится
в
положении "0"
.
)
Соедините шланг флакона 1
с вентилем
проколотого колеса.
)
Разверните полностью шланг компрес-
сора 2
и подсоедините его к флакону.
)
Вставьте электрошнур компрессора в
бортовую розетку 12 В.
)
Запустите двигатель и оставьте его ра-
ботать.
Page 172 of 336
1
i
170
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

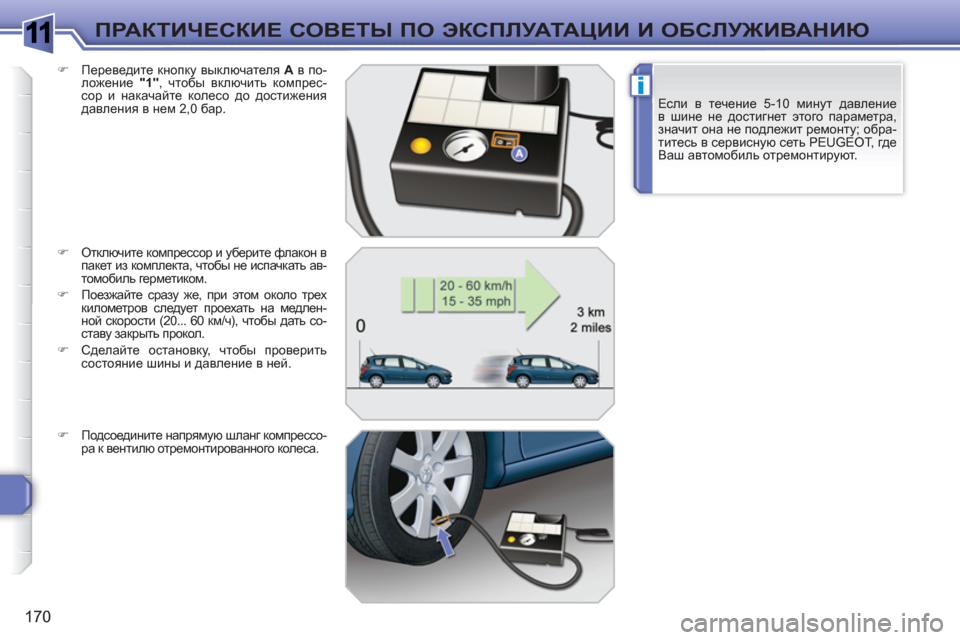

Если в течение 5-10 минут давление
в шине не достигнет этого параметра,
значит она не подлежит ремонту; обра-
титесь в сервисную сеть PEUGEOT, где
Ваш автомобиль отремонтируют. )
Переведите кнопку выключателя A
в по-
ложение "1"
, чтобы включить компрес-
сор и накачайте колесо до достижения
давления в нем 2,0 бар.
)
Отключите
компрессор и уберите флакон в
пакет из комплекта, чтобы не испачкать ав-
томобиль герметиком.
)
Поезжайте сразу же, при этом около трех
километров следует проехать на медлен-
ной скорости (20... 60 км/ч), чтобы дать со-
ставу закрыть прокол.
)
Сделайте остановку, чтобы проверить
состояние шины и давление в ней.
)
Подсоедините напрямую шланг компрессо-
ра к вентилю отремонтированного колеса.
Page 173 of 336
1
i
!
!
171
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Если на автомобиле имеется система
контроля падения давления в шинах,
ее контрольная лампа продолжит го-
реть после ремонта колеса до тех пор,
пока Вы не проведете ее инициализа-
цию в сервисной сети PEUGEOT. Будьте осторожны в обращении с герме-
тиком - в нем содержится этилен-гликоль,
раздражающий слизистые дыхательных
путей и глаз
. Его следует хранить в мес-
тах, недосягаемых для детей.
Срок хранения герметика указан на
флаконе.
Флакон предназначен для одноразово-
го использования; даже если он был
слегка начат, его следует заменить.
Не выбрасывайте использованный
флакон куда попало, сдайте его в сер-
висную сеть PEUGEOT или отнесите на
пункт сбора отходов.
Не забудьте купить новый флакон с гер-
метиком для ремонта колес в сервисной
сети PEUGEOT.
)

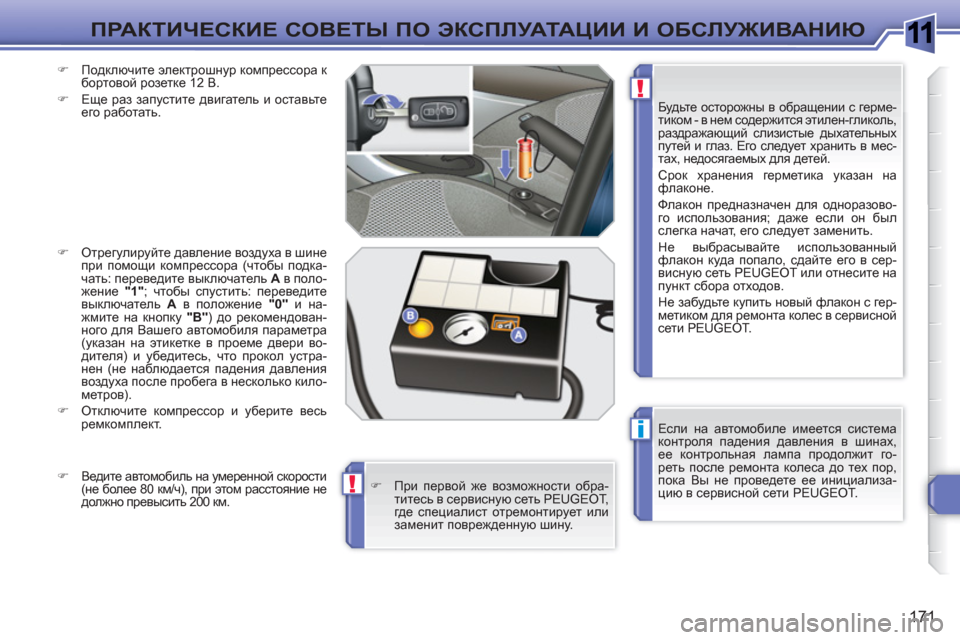

Подключите электрошнур компрессора к
бортовой розетке 12 В.
)
Еще раз запустите двигатель и оставьте
его работать.
)
Отрегулируйте давление воздуха в шине
при помощи компрессора (чтобы подка-
чать: переведите выключатель A
в поло-
жение "1"
; чтобы спустить: переведите
выключатель A
в положение "0"
и на-
жмите на кнопку "B"
) до рекомендован-
ного для Вашего автомобиля параметра
(указан на этикетке в проеме двери во-
дителя) и убедитесь, что прокол устра-
нен (не наблюдается падения давления
воздуха после пробега в несколько кило-
метров).
)
Отключите компрессор и уберите весь
ремкомплект.
)
При первой же возможности обра-
титесь в сервисную сеть PEUGEOT,
где специалист отремонтирует или
заменит поврежденную шину.
)
Ведите автомобиль на умеренной скорости
(не более 80 км/ч), при этом расстояние не
должно превысить 200 км.
Page 174 of 336
1
i
172
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
ЗАМЕНА КОЛЕСА
Комплект инструментов расположен под полом
багажного отделения.
Чтобы достать инструменты:
)
откройте багажное отделение,
)
поднимите полик,
)
закрепите его, зацепив его шнур за крю-
чок держателя полки,
)
снимите с фиксаторов и выньте модуль с
инструментами. Все перечисленные здесь инструменты
предназначены только для Вашего ав-
томобиля.
Не используйте их для других
целей.
1.
Баллонный ключ.
Служит для снятия колпака и отвора-
чивания болтов крепления колеса.
2.
Домкрат с ручкой в комплекте.
Служит для поднятия автомобиля.
3.
Втулк а для "антикражных" болтов
(в перчаточном ящике)
Используется в качестве переходни-
ка для отворачивания "антикражных"
болтов
баллонным ключом.
Перечень инструментов
Доступ к инструментам
Колесо с колпаком
Перед тем как снять колесо
, снимите с него декоративный колпак, поддев его баллонным
ключом 1
возле воздушного вентиля.
После установки колеса
на место установите на него декоративный колпак, совместив
его метку с воздушным вентилем, а затем придавив его ладонью по всей окружности.
Порядок действий при замене
проколотого
колеса запасным с использованием штатно-
го комплекта инструментов.
Page 175 of 336
1
i
i
173
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Установка колеса со штампованным
диском
Если на Вашем автомобиле установлены
легкосплавные колесные диски, то при за-
тяжке болтов Вы заметите, что их опорные
поверхности не касаются плоскости штам-
пованного диска. Это - нормальное явление,
так как диск прижимается к ступице коничес-
кими фасками болтов.

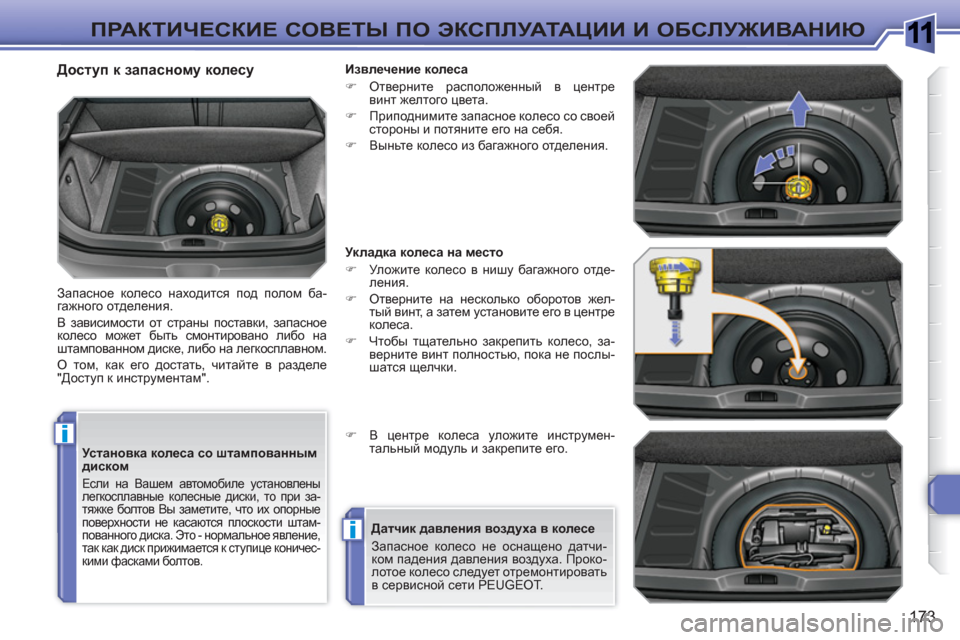

Доступ к запасному колесу
Запасное колесо находится под полом ба-
гажного отделения.
В зависимости от страны поставки, запасное
колесо может быть смонтировано либо на
штампованном диске, либо на легкосплавном.
О том, как его достать, читайте в разделе
"Доступ к инструментам".
Извлечение колеса
)
Отверните расположенный в центре
винт желтого цвета.
)
Приподнимите
запасное колесо со своей
стороны и потяните его на себя.
)
Выньте колесо из багажного отделения.
Укладка колеса на место
)
Уложите колесо в нишу багажного отде-
ления.
)
Отверните на несколько оборотов жел-
тый винт, а затем установите его в центре
колеса.
)
Чтобы тщательно закрепить
колесо, за-
верните винт полностью, пока не послы-
шатся щелчки.
)
В центре колеса уложите инструмен-
тальный модуль и закрепите его.
Датчик давления воздуха в колесе
Запасное колесо не оснащено датчи-
ком падения давления воздуха. Проко-
лотое колесо следует отремонтировать
в сервисной сети PEUGEOT.
Page 176 of 336
1
i
174
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
ЗАМЕНА КОЛЕСА
Порядок действий при замене
проколотого колеса запасным с
использованием штатного ком-
плекта инструментов.
Баллонный ключ 1
находится в боковой
обивке с левой стороны багажного отделе-
ния; чтобы достать его:
)
откройте багажное отделение,
)
снимите крышку с ниши, расположенной
в обивке с левой стороны,
)
снимите с кронштейна баллонный
ключ,
Инструменты 2
и
3
расположены в футля-
ре, уложенном под запасным колесом; все
это находится сзади под автомобилем (как
достать их, читайте в параграфе "Доступ к
запасному колесу" на след. странице).
Доступ к инструментам
Перечень инструментов
Колесо с колпаком
Перед тем как снять колесо
, снимите с него декоративный колпак, поддев его баллонным
ключом 1
возле воздушного вентиля.
После установки колеса
на место установите на него декоративный колпак, совместив
его метку с воздушным вентилем, а затем придавив его ладонью по всей окружности.
Все перечисленные здесь инструменты
предназначены только для Вашего автомо-
биля. Не используйте их для других целей.
1.
Баллонный ключ.
Служит для снятия колпака и отворачи-
вания болтов крепления колеса.
2.
Домкрат с ручкой в комплекте.
Служит для поднятия автомобиля.
3.
Втулк а для "антикражных" болтов (в
перчаточном ящике или
в инструмен-
тальном модуле, находящемся под за-
пасным колесом).
Используется в качестве переходника
для отворачивания "антикражных" бол-
тов баллонным ключом.
Page 177 of 336
1
i
175
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Установка колеса со штампованным
диском или колеса-"галеты"
Если на Вашем автомобиле установле-
ны легкосплавные колесные диски, то
при затяжке болтов Вы заметите, что
их опорные поверхности не касаются
плоскости штампованного диска и дис-
ка-"галеты". Это - нормальное явление,
так как диск прижимается к ступице ко-
ническими фасками болтов.

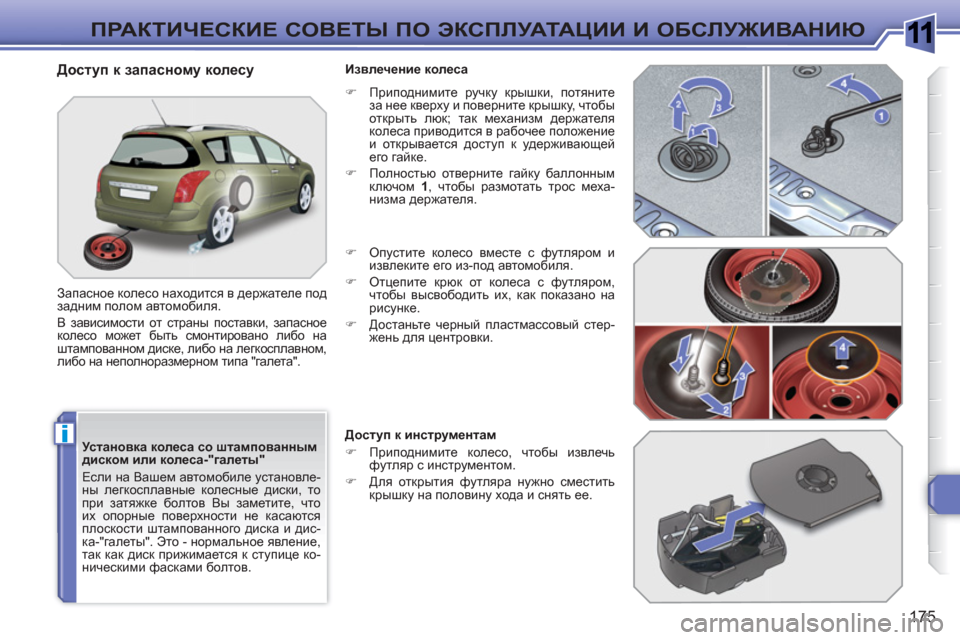

Доступ к запасному колесу
Запасное колесо находится в держателе под
задним полом автомобиля.
В зависимости от страны поставки, запасное
колесо может быть смонтировано либо на
штампованном диске, либо на легкосплавном,
либо на неполноразмерном типа "галета".
Извлечение колеса
)
Приподнимите ручку крышки, потяните
за нее кверху и поверните крышку, чтобы
открыть люк; так механизм
держателя
колеса приводится в рабочее положение
и открывается доступ к удерживающей
его гайке.
)
Полностью отверните гайку баллонным
ключом 1
, чтобы размотать трос меха-
низма держателя.
)
Опустите колесо вместе с футляром и
извлеките его из-под автомобиля.
)
Отцепите крюк от колеса с футляром,
чтобы высвободить их, как
показано на
рисунке.
)
Достаньте черный пластмассовый стер-
жень для центровки.
Доступ к инструментам
)
Приподнимите колесо, чтобы извлечь
футляр с инструментом.
)
Для открытия футляра нужно сместить
крышку на половину хода и снять ее.
Page 178 of 336
1
i
i
176
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Датчик давления воздуха в колесе
Запасное колесо не оснащено датчи-
ком падения давления воздуха. Проко-
лотое колесо следует отремонтировать
в сервисной сети PEUGEOT.
Укладка колеса на место
)
Сложите инструменты 2
и 3
в футляр и
закройте его крышкой.
)
Положите футляр с инструментами на
землю.
)
Накройте футляр
колесом.
)
Вставьте черный пластмасссовый конус
для центровки в центр колеса (касается
только штампованного и неполнораз-
мерного колеса-"галеты").
)
Протяните крюк через конус и через
колесо, чтобы зацепить его за крышку
футляра.
)
Поднимите колесо с футляром, подтянув
его к полу автомобиля вращением гайки
механизма держателя при помощи
бал-
лонного ключа 1
.
)
Затяните гайку до упора.
)
Закройте крышку и зафиксируйте меха-
низм держателя колеса.
)
Убедитесь, что колесо плотно притянуто
к днищу автомобиля.
Если оно не прилегает к нему, повторите
операцию.
Вместо колеса-"галеты" можно купить
колесо как остальные, которыми обору-
дован автомобиль,
при этом из держа-
теля запасного колеса нужно убрать
распорку. Обратитесь в сервисную сеть
PEUGEOT.
Page 179 of 336
1
i
177
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Меры предосторожности
Установите автомобиль так, чтобы не
мешать движению транспорта: при
этом площадка должна быть, по воз-
можности, твердой, горизонтальной и
нескользкой.
Включите стояночный тормоз, выклю-
чите зажигание и включите первую пе-
редачу
* , чтобы заблокировать колеса.
При необходимости, подложите упор
под колесо, расположенное по диагона-
ли от заменяемого.
Убедитесь, что в автомобиле никого не
осталось, а Ваши пассажиры отошли от
автомобиля на безопасное расстояние.
Категорически запрещается находиться
под автомобилем, стоящим только на
домкрате; пользуйтесь подставками.
Демонтаж колеса
Последовательность операций
)
Наденьте переходник 3
на баллонный
ключ 1
, чтобы отвернуть антикражный
болт.
)
Ослабьте затяжку других болтов при по-
мощи только баллонного ключа 1
.
)
Установите домкрат 2
под одно из двух
опорных гнезд - переднее А
или заднее B
в нижней части кузова, расположенное
ближе к снимаемому
колесу.
)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь,
что нижняя пята домкрата расположена
в точности под верхним опорным гнез-
дом А
или B
, в которое упирается дом-
крат.
)
Поднимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной ус-
тановки накачанного запасного
колеса.
)
Выньте колесные болты и сложите их в
чистое место.
)
Снимите колесо.
*
переведите рычаг селектора в положение R
на секвентальной коробке; в положение P
-
на автоматической коробке передач.
Page 180 of 336
1
i
178
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
После замены колеса
Для правильной укладки проколотого ко-
леса в багажник снимите с него колпак.
При движении на неполноразмерном
колесе-"галете" не превышайте ско-
рость 80 км/ч.
В кратчайшие сроки после замены
проверьте в сервисной сети PEUGEOT
затяжку колесных болтов и давление
воздуха в запасном колесе.
Отремонтированное колесо следует
сразу
же установить на автомобиль.
Установка колеса
Последовательность операций
)
Установите колесо на ступицу.
)
Заверните болты вручную до упора.
)
Осуществите предварительную затяжку
антикражного болта при помощи бал-
лонного ключа 1
с переходником 3
.
)
Осуществите предварительную затяжку
остальных болтов при помощи баллонного ключа 1
.
)
Полностью опустите автомобиль.
)
Сложите домкрат 2
и уберите его.
)
Затяните антикражный болт при помощи
баллонного ключа 1
с переходником 3
.
)
Затяните остальные болты при помощи
только баллонного ключа 1
.
)
Сложите инструменты в предназначенный
для них модуль.
