Peugeot 308 SW BL 2011 Instrukcja Obsługi (in Polish)

9
i
i
!
159
JAZDA

Przejście silnika do trybu START
Kontrolka "ECO"
gaśnie i silnik
ponownie rusza:


- w samochodzie z manualną skrzy-
nią biegów
, po maksymalnym wciś-
nięciu pedału sprzęgła,

- w samochodzie z manualną ste-
rowaną, 6-biegową skrzynią bie-
gów
:


●
dźwignia biegów w położeniu A

lub M
, gdy zwalnia się pedał ha-
mulca,

●
albo dźwignia biegów w położeniu
N
i pedał hamulca zwolniony, gdy
przestawia się dźwignię biegów
do położenia A
lub M
,

●
albo gdy włącza si
ę wsteczny bieg.

Przypadki szczególne:
automatyczne włączenie trybu
START
Ze względów bezpieczeństwa i komfor-
tu, tryb START włącza się automatycz-
nie, kiedy:


- otwierają się drzwi kierowcy,

- pas bezpieczeństwa kierowcy zo-
staje odpięty,

- prędkość samochodu przekracza
25 km/h (manualna skrzynia biegów)
albo 11 km/h (manualna sterowana,
6-biegowa skrzynia biegów),

- niektóre konkretne warunki (łado-
wanie akumulatora, temperatura
silnika, wspomaganie hamulców,
regulacja klimatyzacji...) wymagają
tego dla zapewnienia kontroli syste-
mu albo samochodu.
W tym przypadku lampka kon-
trolna "ECO"
miga przez kilka
sekund, a następnie gaśnie.

Działanie to jest jak najbardziej nor-
malne.





Wyłączenie

Jeżeli wyłączenie nastąpiło w try-
bie STOP, silnik uruchamia się na-
tychmiast. W dowolnym momencie nacisnąć przy-
cisk "ECO OFF",
aby wyłączyć sy-
stem.
Sygnalizuje to zapalenie kontrolki prze-
łącznika, któremu towarzyszy komuni-
kat na ekranie.

Ponowne włączenie

Nacisnąć ponownie przycisk "ECO OFF"
.

System znów jest aktywny; sygnalizuje
to zgaśnięcie kontrolki przełącznika i
komunikat w zestawie wskaźników.
System włącza się automatycznie
przy każdym ponownym rozruchu
przy użyciu klucza. W samochodzie z manualną
skrzynią biegów w trybie STOP,
w przypadku włączenia biegu bez
całkowitego rozłączenia sprzęgła,
zapala się kontrolka albo wyświet-
la się komunikat zachęcający kie-
rowcę do ponownego wciśnięcia
pedału sprzęgła, aby zapewnić po-
nowny rozruch silnika.

9
!
!
160
JAZDA

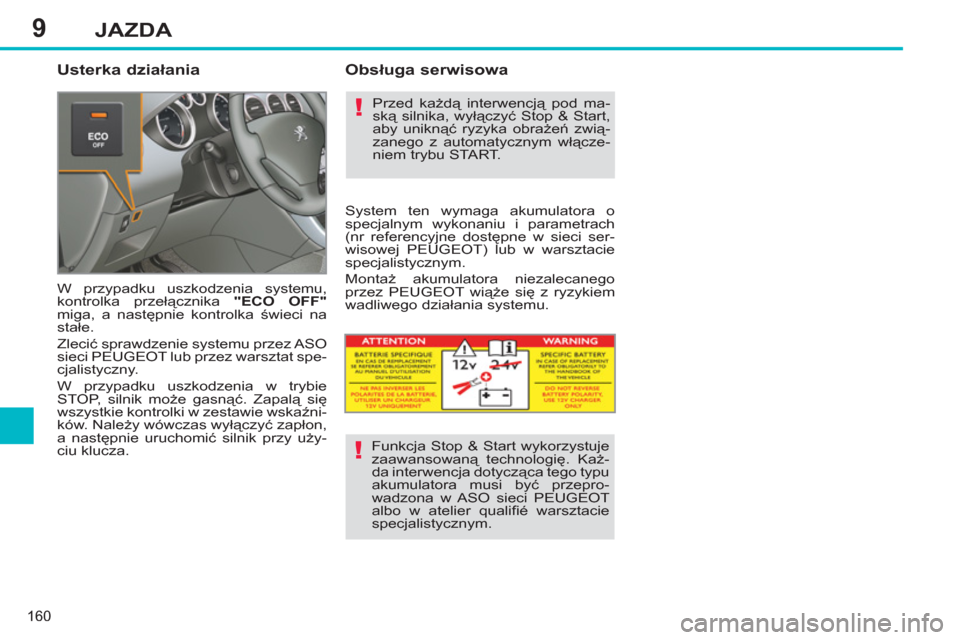

Usterka działania

W przypadku uszkodzenia systemu,
kontrolka przełącznika "ECO OFF"

miga, a następnie kontrolka świeci na
stałe.
Zlecić sprawdzenie systemu przez ASO
sieci PEUGEOT lub przez warsztat spe-
cjalistyczny.
W przypadku uszkodzenia w trybie
STOP, silnik może gasnąć. Zapalą się
wszystkie kontrolki w zestawie wskaźni-
ków. Należy wówczas wyłączyć zapłon,
a następnie uruchomić silnik przy uży-
ciu klucza.


Obsługa serwisowa

Przed każdą interwencją pod ma-
ską silnika, wyłączyć Stop & Start,
aby uniknąć ryzyka obrażeń zwią-
zanego z automatycznym włącze-
niem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i parametrach
(nr referencyjne dostępne w sieci ser-
wisowej PEUGEOT) lub w warsztacie
specjalistycznym.
Montaż akumulatora niezalecanego
przez PEUGEOT wiąże się z ryzykiem
wadliwego działania systemu.
Funkcja Stop & Start wykorzystuje
zaawansowaną technologię. Każ-
da interwencja dotycząca tego typu
akumulatora musi być przepro-
wadzona w ASO sieci PEUGEOT
albo w atelier qualifi é warsztacie
specjalistycznym.

9
i
161
JAZDA

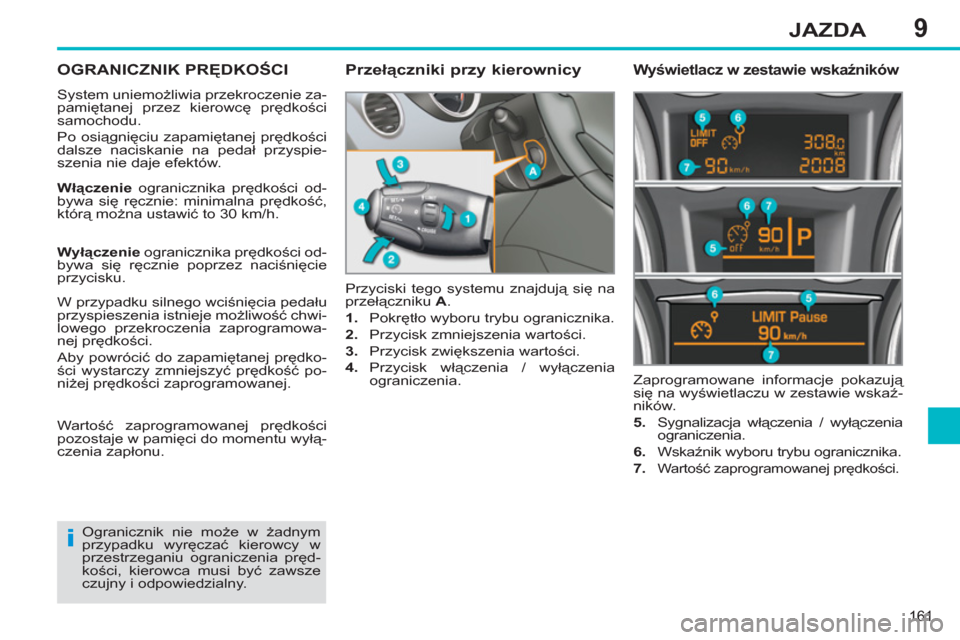

OGRANICZNIK PRĘDKOŚCI

System uniemożliwia przekroczenie za-
pamiętanej przez kierowcę prędkości
samochodu.
Po osiągnięciu zapamiętanej prędkości
dalsze naciskanie na pedał przyspie-
szenia nie daje efektów.
Przyciski tego systemu znajdują się na
przełączniku A
.


1.
Pokrętło wyboru trybu ogranicznika.

2.
Przycisk zmniejszenia wartości.

3.
Przycisk zwiększenia wartości.

4.
Przycisk włączenia / wyłączenia
ograniczenia.
Zaprogramowane informacje pokazują
się na wyświetlaczu w zestawie wskaź-
ników.

5.
Sygnalizacja włączenia / wyłączenia
ograniczenia.

6.
Wskaźnik wyboru trybu ogranicznika.

7.

Wartość zaprogramowanej prędkości.


Przełączniki przy kierownicy

Wyświetlacz w zestawie wskaźników

Ogranicznik nie może w żadnym
przypadku wyręczać kierowcy w
przestrzeganiu ograniczenia pręd-
kości, kierowca musi być zawsze
czujny i odpowiedzialny.
Włączenie
ogranicznika prędkości od-
bywa się ręcznie: minimalna prędkość,
którą można ustawić to 30 km/h.

Wyłączenie
ogranicznika prędkości od-
bywa się ręcznie poprzez naciśnięcie
przycisku.
W przypadku silnego wciśnięcia pedału
przyspieszenia istnieje możliwość chwi-
lowego przekroczenia zaprogramowa-
nej prędkości.
Aby powrócić do zapamiętanej prędko-
ści wystarczy zmniejszyć prędkość po-
niżej prę
dkości zaprogramowanej.
Wartość zaprogramowanej prędkości
pozostaje w pamięci do momentu wyłą-
czenia zapłonu.

9
!
JAZDA
W przypadku stromych zjazdów
lub nagłego przyspieszenia ogra-
nicznik prędkości może nie być w
stanie utrzymać zaprogramowanej
prędkości.
Aby nie blokować pedałów:


- należy poprawnie zamocować
dywanik.

- nie kłaść jednego dywanika na
drugim.

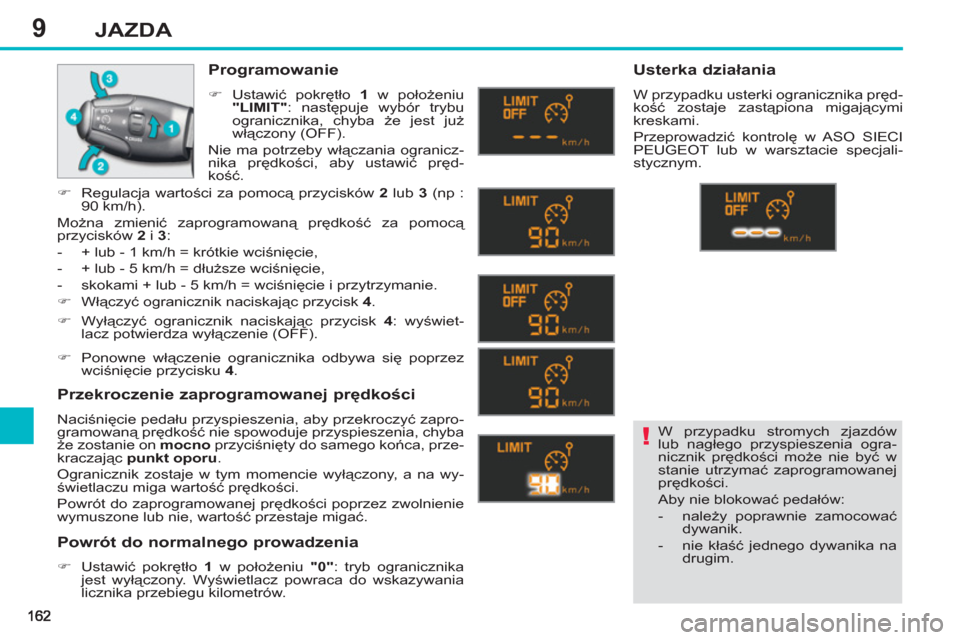

Programowanie



)
Ustawić pokrętło 1
w położeniu
"LIMIT"
: następuje wybór trybu
ogranicznika, chyba że jest już
włączony (OFF).
Nie ma potrzeby włączania ogranicz-
nika prędkości, aby ustawić pręd-
kość.


Przekroczenie zaprogramowanej prędkości

Naciśnięcie pedału przyspieszenia, aby przekroczyć zapro-
gramowaną prędkość nie spowoduje przyspieszenia, chyba
że zostanie on mocno
przyciśnięty do samego końca, prze-
kraczając punkt oporu
.
Ogranicznik zostaje w tym momencie wyłączony, a na wy-
świetlaczu miga wartość prędkości.
Powrót do zaprogramowanej prędkości poprzez zwolnienie
wymuszone lub nie, wartość przestaje migać.


Powrót do normalnego prowadzenia



)
Ustawić pokrętło 1
w położeniu "0"
: tryb ogranicznika
jest wyłączony. Wyświetlacz powraca do wskazywania
licznika przebiegu kilometrów.



Usterka działania

W przypadku usterki ogranicznika pręd-
kość zostaje zastąpiona migającymi
kreskami.
Przeprowadzić kontrolę w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.

)
Wyłączyć ogranicznik naciskając przycisk 4
: wyświet-
lacz potwierdza wyłączenie (OFF).

)
Ponowne włączenie ogranicznika odbywa się poprzez
wciśnięcie przycisku 4
.


)
Regulacja wartości za pomocą przycisków 2
lub 3
(np :
90 km/h).
Można zmienić zaprogramowaną prędkość za pomocą
przycisków 2
i 3
:


- + lub - 1 km/h = krótkie wciśnięcie,

- + lub - 5 km/h = dłuższe wciśnięcie,

- skokami + lub - 5 km/h = wciśnięcie i przytrzymanie.


)
Włączyć ogranicznik naciskając przycisk 4
.

9
i
163
JAZDA

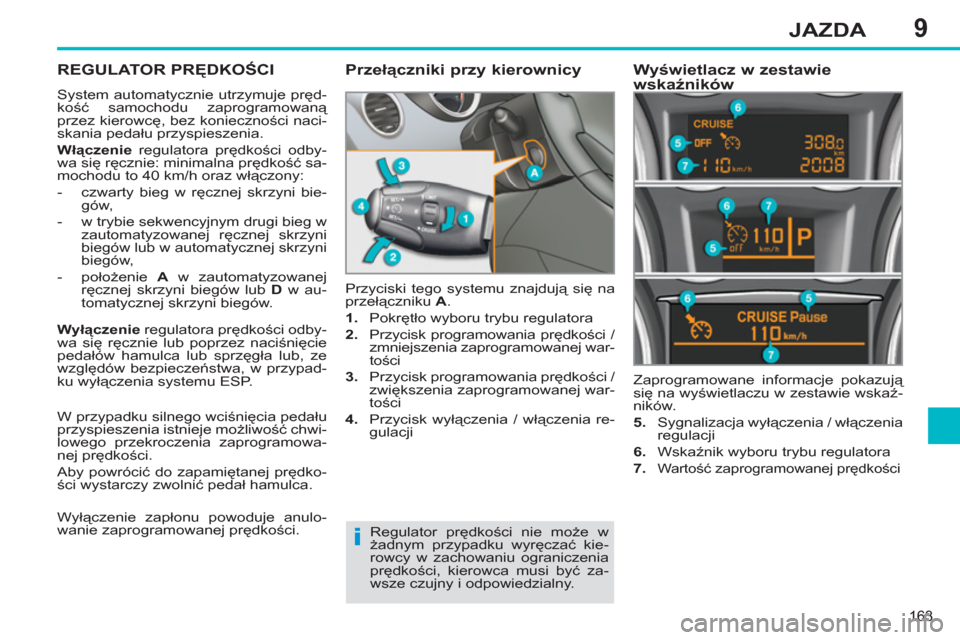

REGULATOR PRĘDKOŚCI

System automatycznie utrzymuje pręd-
kość samochodu zaprogramowaną
przez kierowcę, bez konieczności naci-
skania pedału przyspieszenia.

Włączenie
regulatora prędkości odby-
wa się ręcznie: minimalna prędkość sa-
mochodu to 40 km/h oraz włączony:


- czwarty bieg w ręcznej skrzyni bie-
gów,

- w trybie sekwencyjnym drugi bieg w
zautomatyzowanej ręcznej skrzyni
biegów lub w automatycznej skrzyni
biegów,

- położenie A
w zautomatyzowanej
ręcznej skrzyni biegów lub D
w au-
tomatycznej skrzyni biegów. Przyciski tego systemu znajdują się na
przełączniku A
.


1.
Pokrętło wyboru trybu regulatora

2.
Przycisk programowania prędkości /
zmniejszenia zaprogramowanej war-
tości

3.
Przycisk programowania prędkości /
zwiększenia zaprogramowanej war-
tości

4.
Przycisk wyłączenia / włączenia re-
gulacji Zaprogramowane informacje pokazują
się na wyświetlaczu w zestawie wskaź-
ników.

5.
Sygnalizacja wyłączenia / włączenia
regulacji

6.
Wskaźnik wyboru trybu regulatora

7.

Wartość zaprogramowanej prędkości


Przełączniki przy kierownicy
Wyświetlacz w zestawie
wskaźników

Regulator prędkości nie może w
żadnym przypadku wyręczać kie-
rowcy w zachowaniu ograniczenia
prędkości, kierowca musi być za-
wsze czujny i odpowiedzialny.
Wyłączenie
regulatora prędkości odby-
wa się ręcznie lub poprzez naciśnięcie
pedałów hamulca lub sprzęgła lub, ze
względów bezpieczeństwa, w przypad-
ku wyłączenia systemu ESP.
W przypadku silnego wciśnięcia pedału
przyspieszenia istnieje możliwość chwi-
lowego przekroczenia zaprogramowa-
nej prędkości.
Aby powrócić do zapamiętanej prędko-
ści wystarczy zwolnić pedał hamulca.
Wyłączenie zapłonu powoduje anulo-
wanie zaprogramowanej prędkości.

9
!
JAZDA
Jeżeli regulator prędkości jest
włączony należy uważać, kiedy
naciskamy na jeden z przycisków
modyfi kacji zaprogramowanej
prędkości, gdyż może to spowodo-
wać nagły wzrost prędkości samo-
chodu.
Nie należy stosować regulatora
prędkości na śliskiej nawierzchni
lub drodze o dużym natężeniu ru-
chu.
W przypadku stromych zjazdów
ogranicznik prędkości może nie
być w stanie utrzymać zaprogra-
mowanej prędkości.
Aby nie blokować przestrzeni pod
pedałami:


- należy poprawnie zamocować
dywanik.

- nie kłaść jednego dywanika na
drugim.

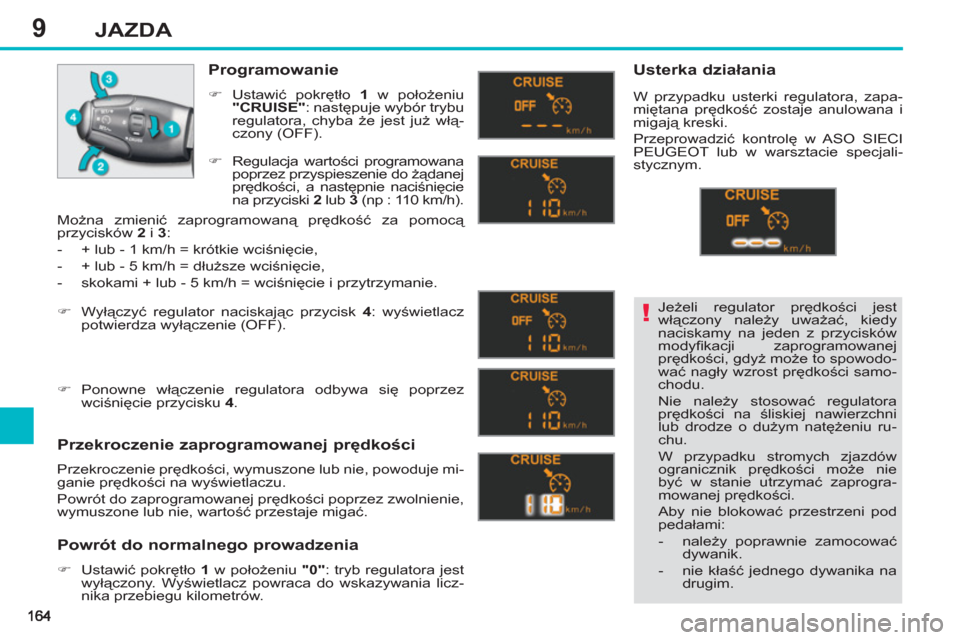

Programowanie



)
Ustawić pokrętło 1
w położeniu
"CRUISE"
: następuje wybór trybu
regulatora, chyba że jest już włą-
czony (OFF).

Przekroczenie zaprogramowanej prędkości

Przekroczenie prędkości, wymuszone lub nie, powoduje mi-
ganie prędkości na wyświetlaczu.
Powrót do zaprogramowanej prędkości poprzez zwolnienie,
wymuszone lub nie, wartość przestaje migać.


Powrót do normalnego prowadzenia



)
Ustawić pokrętło 1
w położeniu "0"
: tryb regulatora jest
wyłączony. Wyświetlacz powraca do wskazywania licz-
nika przebiegu kilometrów.



Usterka działania

W przypadku usterki regulatora, zapa-
miętana prędkość zostaje anulowana i
migają kreski.
Przeprowadzić kontrolę w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.
)
Regulacja wartości programowana
poprzez przyspieszenie do żądanej
prędkości, a następnie naciśnięcie
na przyciski 2
lub 3
(np : 110 km/h).


)
Wyłączyć regulator naciskając przycisk 4
: wyświetlacz
potwierdza wyłączenie (OFF).

)
Ponowne włączenie regulatora odbywa się poprzez
wciśnięcie przycisku 4
.

Można zmienić zaprogramowaną prędkość za pomocą
przycisków 2
i 3
:


- + lub - 1 km/h = krótkie wciśnięcie,

- + lub - 5 km/h = dłuższe wciśnięcie,

- skokami + lub - 5 km/h = wciśnięcie i przytrzymanie.

9
!
165
JAZDA

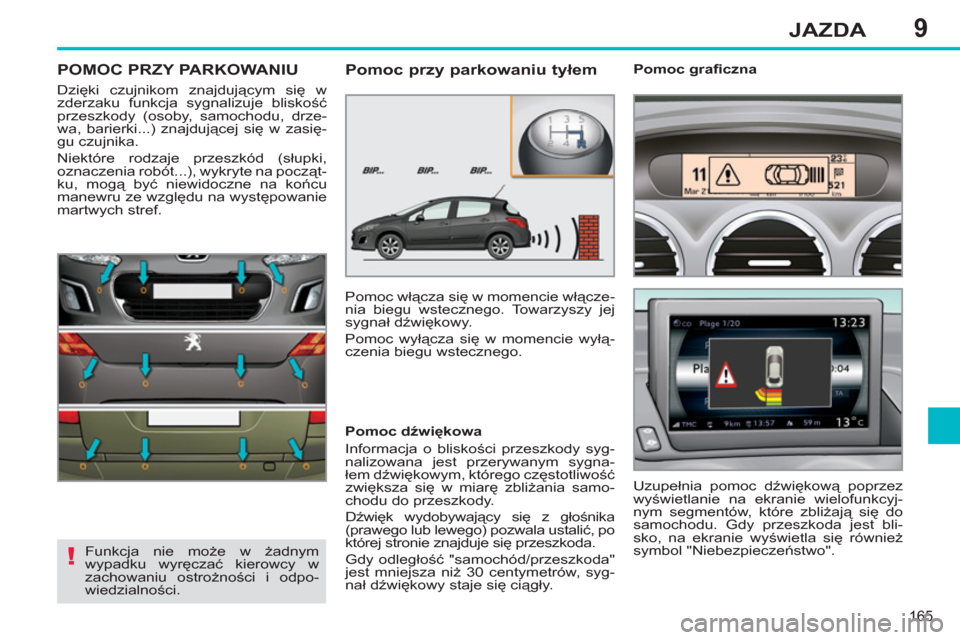

POMOC PRZY PARKOWANIU
Dzięki czujnikom znajdującym się w
zderzaku funkcja sygnalizuje bliskość
przeszkody (osoby, samochodu, drze-
wa, barierki...) znajdującej się w zasię-
gu czujnika.
Niektóre rodzaje przeszkód (słupki,
oznaczenia robót...), wykryte na począt-
ku, mogą być niewidoczne na końcu
manewru ze względu na występowanie
martwych stref.

Funkcja nie może w żadnym
wypadku wyręczać kierowcy w
zachowaniu ostrożności i odpo-
wiedzialności.



Pomoc przy parkowaniu tyłem

Pomoc włącza się w momencie włącze-
nia biegu wstecznego. Towarzyszy jej
sygnał dźwiękowy.
Pomoc wyłącza się w momencie wyłą-
czenia biegu wstecznego.

Pomoc dźwiękowa
Informacja o bliskości przeszkody syg-
nalizowana jest przerywanym sygna-
łem dźwiękowym, którego częstotliwość
zwiększa się w miarę zbliżania samo-
chodu do przeszkody.
Dźwięk wydobywający się z głośnika
(prawego lub lewego) pozwala ustalić, po
której stronie znajduje się przeszkoda.
Gdy odległość "samochód/przeszkoda"
jest mniejsza niż 30 centymetrów, syg-
nał dźwiękowy staje się ciągły.
Uzupełnia pomoc dź
więkową poprzez
wyświetlanie na ekranie wielofunkcyj-
nym segmentów, które zbliżają się do
samochodu. Gdy przeszkoda jest bli-
sko, na ekranie wyświetla się również
symbol "Niebezpieczeństwo".


Pomoc grafi czna

9
ii
166
JAZDA






Pomoc przy parkowaniu przodem

Oprócz pomocy przy parkowaniu tyłem,
samochód posiada funkcję pomocy
przy parkowaniu przodem, która włącza
się, gdy zostanie wykryta przeszkoda z
przodu samochodu, gdy prędkość po-
jazdu spada poniżej 10 km/h.
Dźwięk wydobywający się z głośnika
(przedniego lub tylnego) pozwala usta-
lić, czy przeszkoda znajduje się przed,
czy za samochodem.
Pomoc przy parkowaniu przodem wyłącza
się, jeżeli samochód zostanie zatrzymany
na ponad 3 sekundy, gdy żadna przeszko-
da nie jest wykrywana lub gdy prędkość
samochodu przekroczy 10 km/h.


Wyłączenie / Włączenie pomocy
przy parkowaniu przodem i tyłem

Wyłączenie / Włączenie pomocy
przy parkowaniu tyłem


Funkcja wyłącza się automatycznie
w momencie dołączenia przyczepy
lub montażu bagażnika rowerowe-
go (samochód wyposażony w hak
lub bagażnik rowerowy zalecany
przez PEUGEOTA).



Usterka działania


Podczas złej pogody lub w czasie
zimy należy upewnić się, czy czuj-
niki nie są pokryte błotem, lodem
lub śniegiem. W momencie włącze-
nia biegu wstecznego długi sygnał
dźwiękowy sygnalizuje, że czujniki
mogą być zabrudzone.
Gdy prędkość samochodu nie
przekracza 10 km/h, niektóre źród-
ła dźwięku (motocykl, ciężarów-
ka, młot pneumatyczny...) mogą
spowodować włączenie sygnałów
dźwiękowych pomocy przy parko-
waniu.

Wyłączenie funkcji odbywa się poprzez
naciśnięcie przycisku. Zapali się kon-
trolka przycisku.
Ponowne naciśnięcie przycisku włącza
funkcję. Kontrolka przycisku gaśnie.
Wyłączenie lub włączenie
funkcji odbywa się poprzez
menu konfi guracji pojazdu.
Stan funkcji jest zapamię-
tywany po wyłączeniu za-
płonu.
Więcej informacji na temat
dostępu do menu pomocy przy par-
kowaniu znajduje się w rozdziale po-
święconym konfi guracji wyposażenia
pojazdu.
W razie nieprawidłowej pracy
układu, w momencie włączenia
biegu wstecznego w zestawie
wskaźników zapali się ta kon-
trolka i/lub na ekranie wielofunkcyjnym
wyświetli się komunikat, któremu towa-
rzyszy krótki sygnał dźwiękowy.
Skontaktować się z siecią PEUGEOTA
lub z warsztatem specjalistycznym.

10
167
KONTROLE


Maksymalna ochrona silnika

Wykonując przegląd samochodu PEUGEOT
z użyciem olejów TOTAL, przyczyniają się
Państwo do zwiększenia trwałości oraz osią-
gów silnika, chroniąc jednocześnie środowi-
sko naturalne.


Innowacja na usługach osiągów
Zespoły Badawcze i Rozwojowe TOTAL przy-
gotowują dla PEUGEOT oleje, odpowiadają-
ce najnowszym osiągnięciom technicznym
samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe osią-
gi silnika.


ZALECA

10
i
!
!
168
KONTROLE
POKRYWA SILNIKA

)
Popchnąć w lewo dźwignię ze-
wnętrzną B
i podnieść pokrywę.

)
Odpiąć podpórkę C
.

)
Zamocować podpórkę w wyżłobieniu
do podtrzymania pokrywy.


Zamykanie



)
Wyjąć podpórkę z zaczepu.

)
Wpiąć podpórkę na swoje miejsce.

)
Opuścić pokrywę i puścić ją pod ko-
niec opuszczania.

)
Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowa-
nie.


)
Otworzyć lewe przednie drzwi.

)
Pociągnąć wewnętrzną dźwignię A
,
znajdującą się na dole obramowa-
nia drzwi. Usytuowanie wewnętrznej dźwigni
uniemożliwia otworzenie pokrywy
dopóki przednie lewe drzwi są za-
mknięte.
Gdy silnik jest gorący, należy bar-
dzo uważać podczas manipulowa-
nia zewnętrzną dźwignią i podpórką
pokrywy (ryzyko poparzenia).





Przed każdą interwencją pod ma-
ską silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obrażeń,
związanego z automatycznym włą-
czeniem trybu START.


Otwieranie
