Page 191 of 356
11
i
189
INFORMACJE PRAKTYCZNE

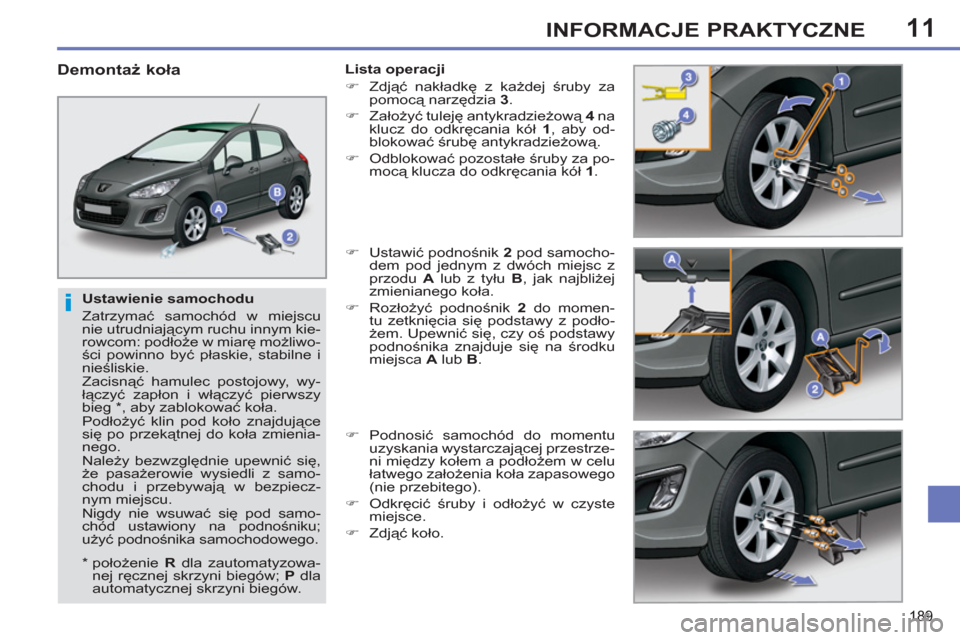

Ustawienie samochodu
Zatrzymać samochód w miejscu
nie utrudniającym ruchu innym kie-
rowcom: podłoże w miarę możliwo-
ści powinno być płaskie, stabilne i
nieśliskie.
Zacisnąć hamulec postojowy, wy-
łączyć zapłon i włączyć pierwszy
bieg * , aby zablokować koła.
Podłożyć klin pod koło znajdujące
się po przekątnej do koła zmienia-
nego.
Należy bezwzględnie upewnić się,
że pasażerowie wysiedli z samo-
chodu i przebywają w bezpiecz-
nym miejscu.
Nigdy nie wsuwać się pod samo-
chód ustawiony na podnośniku;
użyć podnoś
nika samochodowego.
Demontaż koła
Lista operacji
)
Zdjąć nakładkę z każdej śruby za
pomocą narzędzia 3
.
)
Założyć tuleję antykradzieżową 4
na
klucz do odkręcania kół 1
, aby od-
blokować śrubę antykradzieżową.
)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.
)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.
)
Rozłożyć podnośnik 2
do momen-
tu zetknięcia się podstawy z podło-
żem. Upewnić się, czy oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.
)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).
)
Odkręcić śruby i odłożyć w czyste
miejsce.
)
Zdjąć koło.
*
położenie R
dla zautomatyzowa-
nej ręcznej skrzyni biegów; P
dla
automatycznej skrzyni biegów.
Page 192 of 356
11
i
190
INFORMACJE PRAKTYCZNE

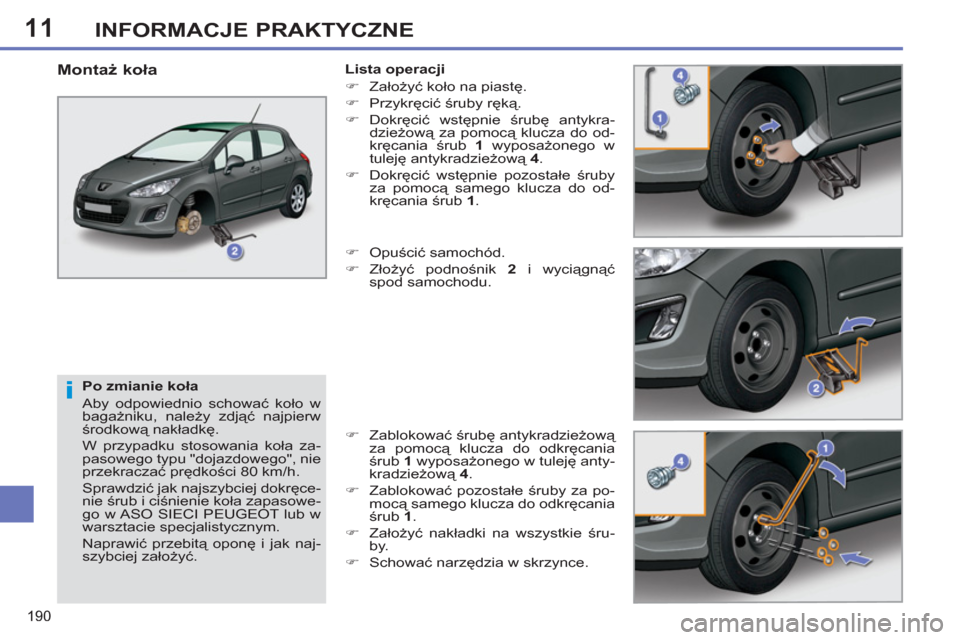

Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw
środkową nakładkę.
W przypadku stosowania koła za-
pasowego typu "dojazdowego", nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręce-
nie śrub i ciśnienie koła zapasowe-
go w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.
Naprawić przebitą oponę i jak naj-
szybciej założyć.
Montaż koła
Lista operacji
)
Założyć koło na piastę.
)
Przykręcić śruby ręką.
)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
wyposażonego w
tuleję antykradzieżową 4
.
)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.
)
Opuścić samochód.
)
Złoż
yć podnośnik 2
i wyciągnąć
spod samochodu.
)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
wyposażonego w tuleję anty-
kradzieżową 4
.
)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.
)
Założyć nakładki na wszystkie śru-
by.
)
Schować narzędzia w skrzynce.
Page 193 of 356
11
!
!
!
191
INFORMACJE PRAKTYCZNE
Niebezpieczeństwo porażenia
prądem
Wymiana żarówek ksenonowych
(D1S-35W) musi być wykonana w
ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

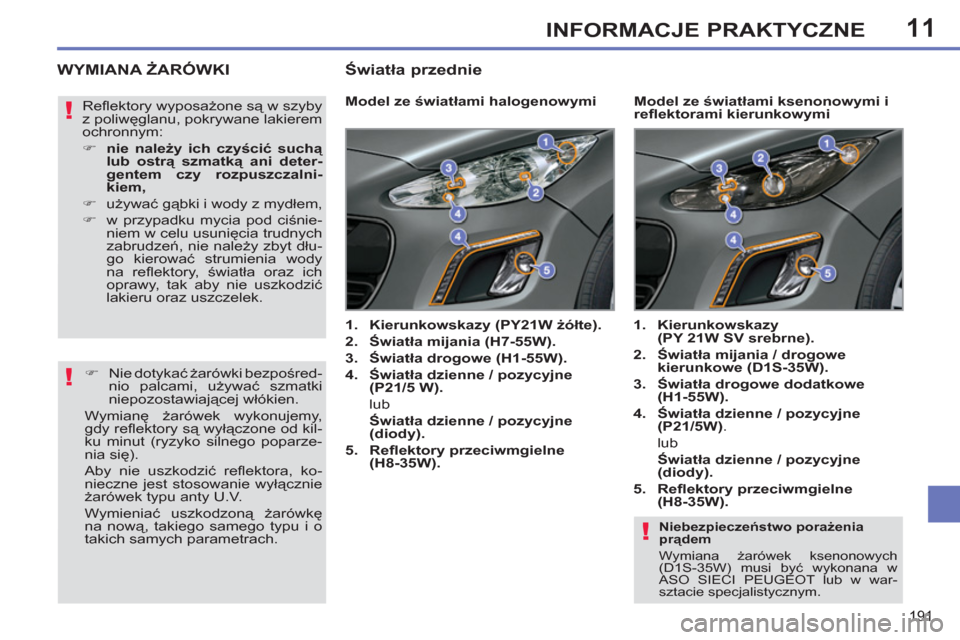

WYMIANA ŻARÓWKI
Model ze światłami halogenowymi
1.
Kierunkowskazy (PY21W żółte).
2.
Światła mijania (H7-55W).
3.
Światła drogowe (H1-55W).
4.
Światła dzienne / pozycyjne
(P21/5 W).
lub
Światła dzienne / pozycyjne
(diody).
5.
Refl ektory przeciwmgielne
(H8-35W).
1.
Kierunkowskazy
(PY 21W SV srebrne).
2.
Światła mijania / drogowe
kierunkowe (D1S-35W).
3.
Światła drogowe dodatkowe
(H1-55W).
4.
Światła dzienne / pozycyjne
(P21/5W)
.
lub
Światła dzienne / pozycyjne
(diody).
5.
Refl ektory przeciwmgielne
(H8-35W).
Model ze światłami ksenonowymi i
refl ektorami kierunkowymi Refl ektory wyposażone są w szyby
z poliwęglanu, pokrywane lakierem
ochronnym:
)
nie należy ich czyścić suchą
lub ostrą szmatką ani deter-
gentem czy rozpuszczalni-
kiem,
)
używać gąbki i wody z mydłem,
)
w przypadku mycia pod ciśnie-
niem w celu usunięcia trudnych
zabrudzeń, nie należy zbyt dłu-
go kierować strumienia wody
na refl ektory, światła oraz ich
oprawy, tak aby nie uszkodzić
lakieru oraz uszczelek.
)
Nie dotykać żarówki bezpośred-
nio palcami, używa
ć szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy,
gdy refl ektory są wyłączone od kil-
ku minut (ryzyko silnego poparze-
nia się).
Aby nie uszkodzić refl ektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę
na nową, takiego samego typu i o
takich samych parametrach.
Światła przednie
Page 194 of 356
11
i
!
192
INFORMACJE PRAKTYCZNE

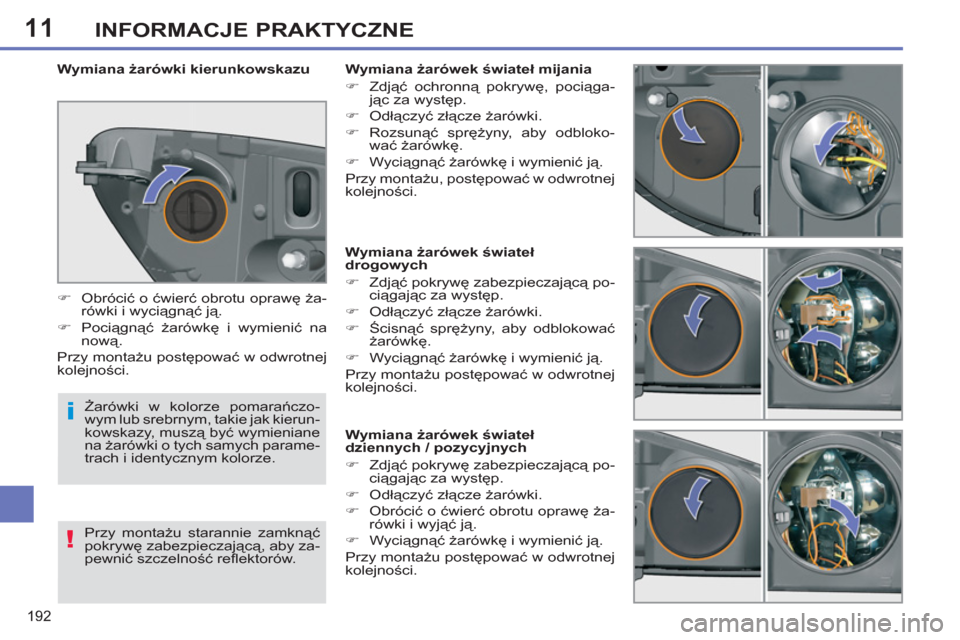

Wymiana żarówek świateł
drogowych
)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.
)
Odłączyć złącze żarówki.
)
Ścisnąć sprężyny, aby odblokować
żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
dziennych / pozycyjnych
)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.
)
Odłączyć złącze żarówki.
)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyjąć ją.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł mijania
)
Zdjąć ochronną pokrywę, pociąga-
jąc za występ.
)
Odłączyć złącze żarówki.
)
Rozsunąć sprężyny, aby odbloko-
wać żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana żarówki kierunkowskazu
)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyciągnąć ją.
)
Pociągnąć żarówkę i wymienić na
nową.
Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze pomarańczo-
wym lub srebrnym, takie jak kierun-
kowskazy, muszą by
ć wymieniane
na żarówki o tych samych parame-
trach i identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę zabezpieczającą, aby za-
pewnić szczelność refl ektorów.
Page 195 of 356
11INFORMACJE PRAKTYCZNE

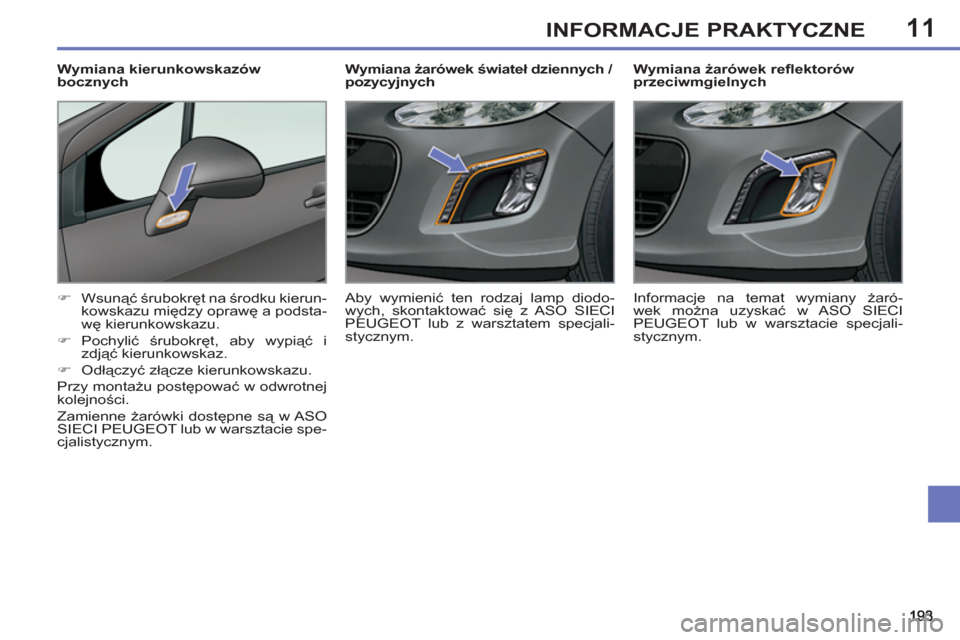

Wymiana żarówek refl ektorów
przeciwmgielnych
)
Wsunąć śrubokręt na środku kierun-
kowskazu między oprawę a podsta-
wę kierunkowskazu.
)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.
Wymiana kierunkowskazów
bocznych
Informacje na temat wymiany żaró-
wek można uzyskać w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.
Wymiana żarówek świateł dziennych /
pozycyjnych
Aby wymienić ten rodzaj lamp diodo-
wych, skontaktować
się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
Page 196 of 356
11
i
194
INFORMACJE PRAKTYCZNE

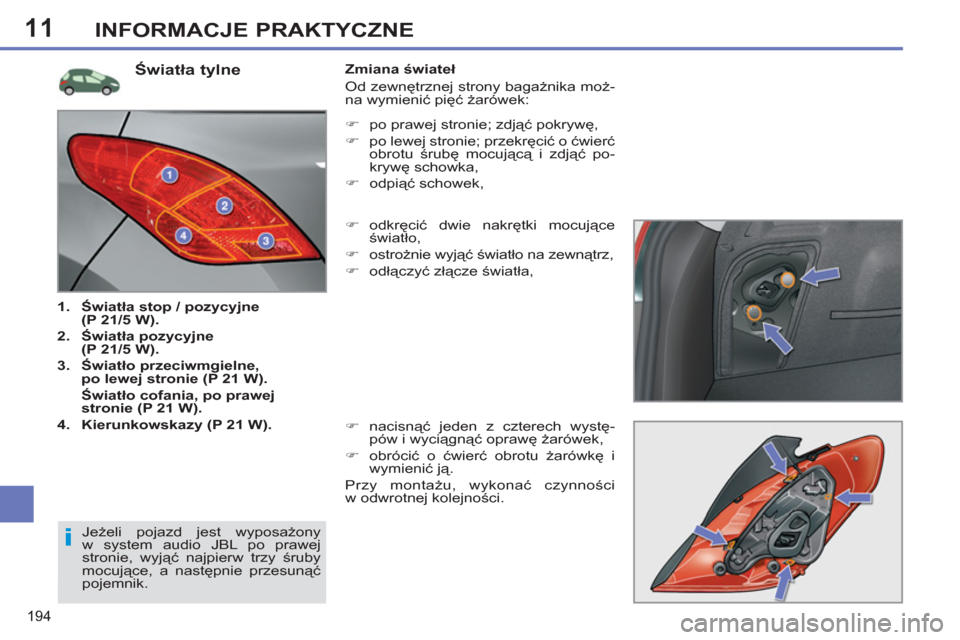

Światła tylne
1.
Światła stop / pozycyjne
(P 21/5 W).
2.
Światła pozycyjne
(P 21/5 W).
3.
Światło przeciwmgielne,
po lewej stronie (P 21 W).
Światło cofania, po prawej
stronie (P 21 W).
4.
Kierunkowskazy (P 21 W).
Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:
)
odkręcić dwie nakrętki mocujące
światło,
)
ostrożnie wyjąć światło na zewnątrz,
)
odłączyć złącze światła,
)
nacisnąć jeden z czterech wystę-
pów i wyciągnąć oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności
w odwrotnej kolejności.
Jeżeli pojazd jest wyposażony
w system audio JBL po prawej
stronie, wyjąć najpierw trzy śruby
mocujące, a następnie przesunąć
pojemnik.
)
po prawej stronie; zdjąć pokrywę,
)
po lewej stronie; przekręcić o ćwierć
obrotu śrubę mocującą i zdjąć po-
krywę schowka,
)
odpiąć
schowek,
Page 197 of 356
11
195
INFORMACJE PRAKTYCZNE

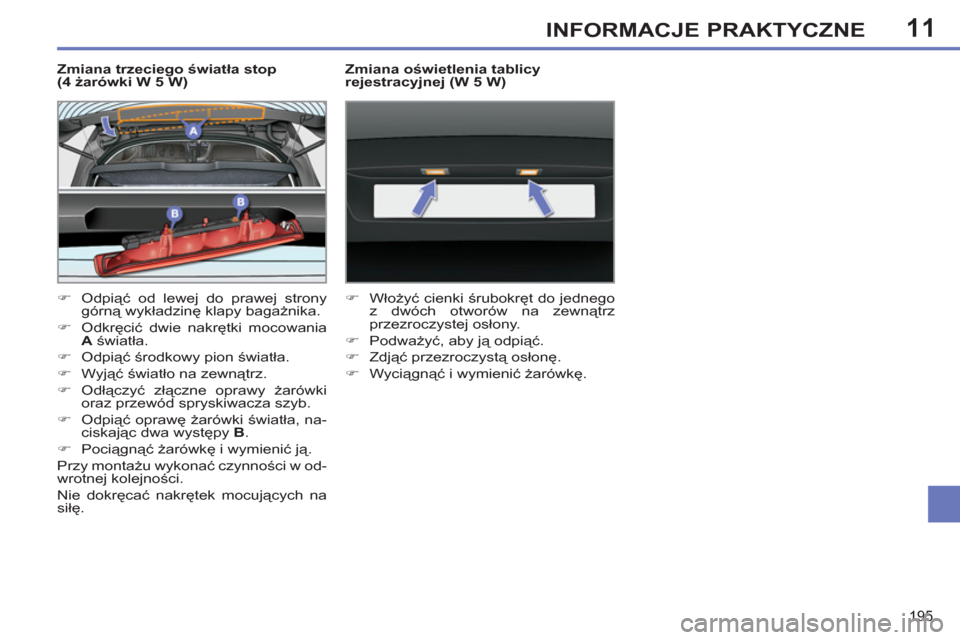

Zmiana trzeciego światła stop
(4 żarówki W 5 W)
)
Odpiąć od lewej do prawej strony
górną wykładzinę klapy bagażnika.
)
Odkręcić dwie nakrętki mocowania
A
światła.
)
Odpiąć środkowy pion światła.
)
Wyjąć światło na zewnątrz.
)
Odłączyć złączne oprawy żarówki
oraz przewód spryskiwacza szyb.
)
Odpiąć oprawę żarówki światła, na-
ciskając dwa występy B
.
)
Pociągnąć ż
arówkę i wymienić ją.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana oświetlenia tablicy
rejestracyjnej (W 5 W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz
przezroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
Page 198 of 356
11
196
INFORMACJE PRAKTYCZNE

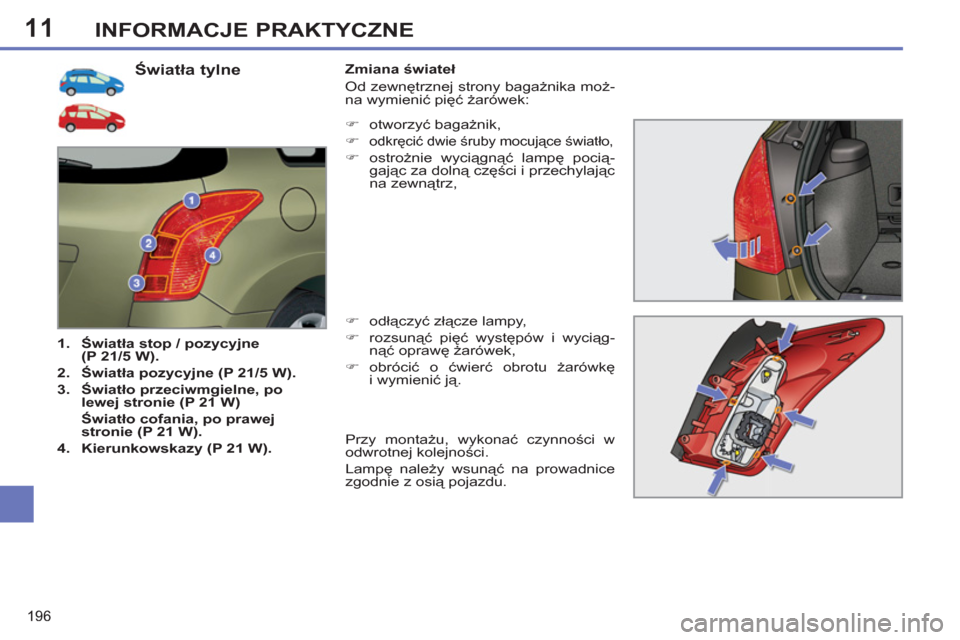

Światła tylne
1.
Światła stop / pozycyjne
(P 21/5 W).
2.
Światła pozycyjne (P 21/5 W).
3.
Światło przeciwmgielne, po
lewej stronie (P 21 W)
Światło cofania, po prawej
stronie (P 21 W).
4.
Kierunkowskazy (P 21 W).
Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:
)
odłączyć złącze lampy,
)
rozsunąć pięć występów i wyciąg-
nąć oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę
i wymienić
ją.
)
otworzyć bagażnik,
)
odkręcić dwie śruby mocujące światło,
)
ostrożnie wyciągnąć lampę pocią-
gając za dolną części i przechylając
na zewnątrz,
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z osią pojazdu.
Page 199 of 356
11INFORMACJE PRAKTYCZNE

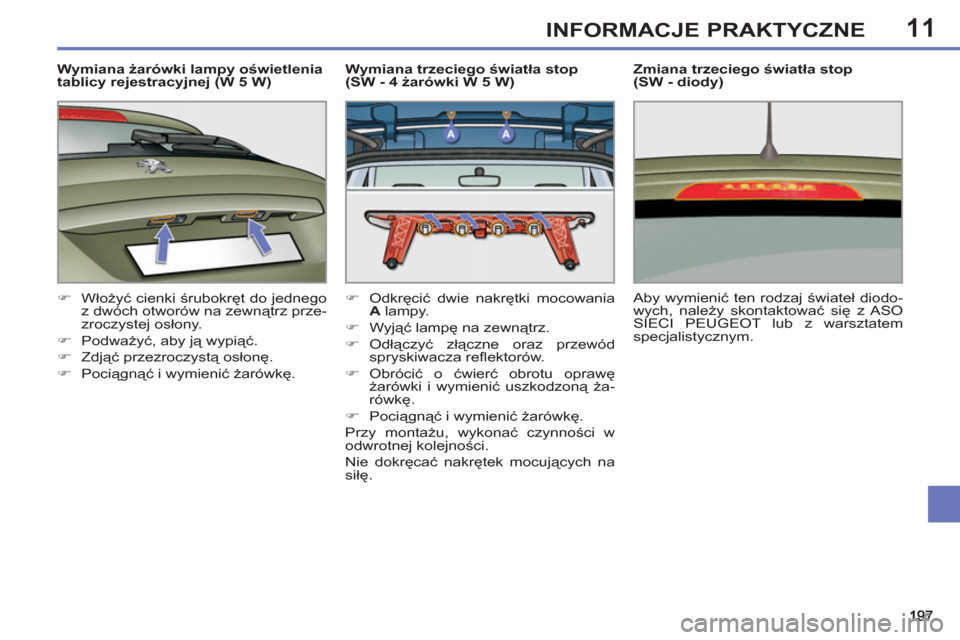

Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W 5 W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją wypiąć.
)
Zdjąć przezroczystą osłonę.
)
Pociągnąć i wymienić żarówkę.
Wymiana trzeciego światła stop
(SW - 4 żarówki W 5 W)
)
Odkręcić dwie nakrętki mocowania
A
lampy.
)
Wyjąć lampę na zewnątrz.
)
Odłączyć złączne oraz przewód
spryskiwacza refl ektorów.
)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.
)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana trzeciego światła stop
(SW - diody)
Aby wymienić ten rodzaj świateł diodo-
wych, należy skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.
Page 200 of 356
11
!
i
198
INFORMACJE PRAKTYCZNE
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawą pojazdu lub usterkę spo-
wodowaną instalacją osprzętu do-
datkowego, nie pochodzącego, nie
zalecanego przez PEUGEOT i za-
instalowanego niezgodnie z zale-
ceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
mocy przekracza 10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe zo-
stał tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposaże-
nia lub osprzętu elektrycznego w
pojeździe należy skontaktować się
z ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

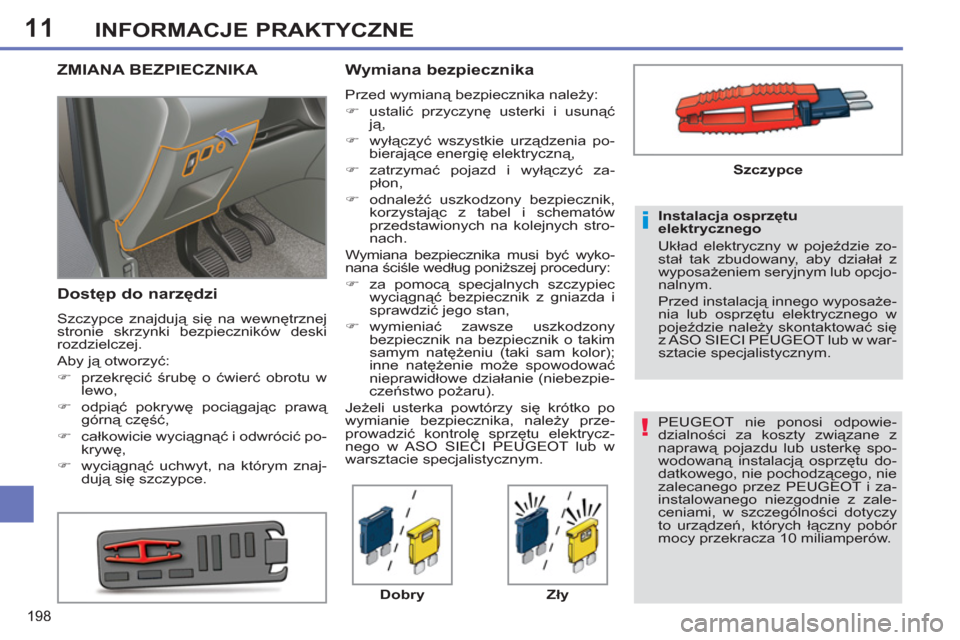

ZMIANA BEZPIECZNIKA
Dostęp do narzędzi
Szczypce znajdują się na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć:
)
przekręcić śrubę o ćwierć obrotu w
lewo,
)
odpiąć pokrywę pociągając prawą
górną część,
)
całkowicie wyciągnąć i odwrócić po-
krywę,
)
wyciągnąć uchwyt, na którym znaj-
dują się szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy:
)
ustalić przyczynę usterki i usunąć
ją,
)
wyłączyć wszystkie urządzenia po-
bierające energię elektryczną,
)
zatrzymać pojazd i wyłączyć za-
płon,
)
odnaleźć uszkodzony bezpiecznik,
korzystając z tabel i schematów
przedstawionych na kolejnych stro-
nach.
Wymiana bezpiecznika musi być wyko-
nana ściśle według poniższej procedury:
)
za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić jego stan,
)
wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu (taki sam kolor);
inne natężenie może spowodować
nieprawidłowe działanie (niebezpie-
czeństwo pożaru).
Jeżeli usterka powtórzy się krótko po
wymianie bezpiecznika, należy prze-
prowadzić kontrolę sprzętu elektrycz-
nego w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.
Dobry
Zły
Szczypce
