Page 51 of 356
2VIŠENAMJENSKI EKRAN
MONOKROMATSKI EKRAN C
Glavni izbornik
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- audio oprema (radio, CD...),
- podaci o telefonu i imenici,
-
putno računalo (vidi na kraju poglavlja).
Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Automatic switching on of the lights ac-
tivated" (uključeno automatsko paljenje
svjetala). Takve poruke možete obrisati
pritiskom na tipku "ESC"
.
Izbornik "Audio funkcije"
Tipke
Na upravljačkoj ploči uređaja WIP So-
und nalaze se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili"
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno
računalo, audio oprema...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.
)
Pritiskom na tipku "MENU"
otvara
se glavni izbornik
:
- audio funkcije,
- dijagnostika vozila,
- osobne postavke - konfi guracija,
- telefon (komplet za telefoniranje
bez ruku).
)
Pritiskom na tipku "
" ili "
" ozna-
čite željeni izbornik, zatim potvrdite
pritiskom na tipku "OK"
.
* Samo uz klima ure
đaj. Ako je uređaj WIP Sound uključen, na-
kon označavanja i otvaranja izbornika
"Radio-CD", možete uključiti ili isključiti
pojedine funkcije radija (RDS praćenje,
REG način rada), CD uređaja (introscan -
slušanje početaka pjesama, reproduk-
cija slučajnim redoslijedom, ponavljanje
CD-a).
Više detalja o aplikaciji "Audio funkcije"
možete naći u poglavlju "Audio i tele-
matika", u dijelu koji se odnosi na WIP
Sound.
Page 52 of 356
2
50
VIŠENAMJENSKI EKRAN
Izbornik "Dijagnostika
vozila"
)
Pritisnite tipku "MENU"
za otvaranje
glavnog izbornika.
)
Tipkama sa strelicama označite
izbornik "Dijagnostika vozila"
o
potvrdite tipkom "OK"
.
)
U izborniku "Dijagnostika vozila"
možete izabrati jednu od sljedećih
aplikacija:
Popis upozorenja
Tu su popisane sve aktivne poruke upo-
zorenja koje se jedna za drugom prika-
zuju na višenamjenskom ekranu. Nakon označavanja i otvaranja ovog
izbornika, možete pregledati podatke o
stanju vozila, na primjer, popis upozo-
renja.
Određivanje parametara vozila
Nakon označavanja i otvaranja ovog
izbornika, možete uključiti ili isključiti
sljedeće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala i pa-
ljenje svjetala za lakši ulazak (vidi
poglavlje "Vidljivost"),
- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),
-
dnevna svjetla (vidi poglavlje "Vidljivost"),
- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").
Izbornik "Osobne
postavke - konfiguracija"
Nakon označavanja i otvaranja ovog
izbornika, na raspolaganju su vam slje-
deće funkcije:
- određivanje parametara vozila,
- konfi guracija ekrana,
- izbor jezika.
Page 53 of 356
2
!
VIŠENAMJENSKI EKRAN
Radi sigurnosti, konfi guraciju više-
namjenskog ekrana vozač smije
obavljati samo kad je vozilo zau-
stavljeno.
Izbornik "Telefon"
Konfi guracija ekrana
Nakon označavanja i otvaranja ovog iz-
bornika, na raspolaganju su vam sljedeće
mogućnosti:
-
podešavanje svjetline - video prikaza,
- namještanje datuma i sata,
- izbor mjernih jedinica.
Izbor jezika
Nakon označavanja i otvaranja ovog
izbornika, možete promijeniti jezik pri-
kaza na ekranu (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe ** ).
Primjer: namještanje trajanja privreme-
nog paljenja svjetala
)
Označite željeni izbornik tipkom "
"
ili "
" i potvrdite tipkom "OK"
.
)
Označite redak "Guide-me-home
headlamps" (privremeno paljenje
svjetala) tipkom "
" ili "
" i potvrdite
tipkom "OK"
.
)
Namjestite željenu vrijednost (15, 30
ili 60 sekunda) tipkom "
" ili "
" i
potvrdite tipkom "OK"
.
)
Tipkom "
" ili "
" označite polje
"OK"
i pritisnite tipku "OK"
za po-
tvrdu vrijednosti ili tipku "ESC"
za
poništavanje.
Ako je uređaj WIP Sound uključen, na-
kon označavanja i otvaranja ovog iz-
bornika, možete konfi gurirati komplet
za telefoniranje bez ruku "Bluetooth"
(združivanje), pregledati pojedine tele-
fonske imenike (popis poziva, usluge...)
i upravljati komunikacijom (uspostavlja-
nje i prekid veze, dvostruki poziv, isklju-
čivanje mikrofona...).
Više detalja o aplikaciji "Telefon" može-
te naći u poglavlju "Audio i telematika",
u dijelu koji se odnosi na WIP Sound.
** Ovisno o tržištu.
Page 54 of 356
2
i
52
VIŠENAMJENSKI EKRAN
Za rukovanje sklopivim ekranom
(otvaranje, zatvaranje, namješta-
nje položaja...), pogledajte točku
"Sklopivi ekran".
Prikazi na ekranu
Kad je ekran rasklopljen, na njemu se
automatski i izravno prikazuju sljedeći
podaci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijed-
nost bljeska),
- audio funkcije,
- grafi čka pomoć pri parkiranju,
- podaci o telefonu i imenici,
- podaci navigacijskog sustava.
Na upravljačkoj ploči uređaja WIP Nav
možete izabrati jednu od aplikacija:
)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
ili "PHONE"
otvara se odgovarajući izbornik,
)
okretanjem kotačića A
biraju se
pojedine funkcije ili stavke u nekom
popisu,
)
označena stavka potvrđuje se priti-
skom na tipku B
,
ili
)
pritisnite tipku "ESC"
za poništava-
nje radnje u tijeku i za povratak na
prethodni prikaz.
(UZ WIP NAV)
Sklopke
Više podataka o tim aplikacijama može-
te naći u poglavlju "Audio i telematika"
ili u posebnim uputama koje ste dobili s
ostalim dokumentima vozila.
Page 55 of 356
2
!
53
VIŠENAMJENSKI EKRAN
)
Pritiskom na tipku "SETUP"
otvara
se izbornik postavki, "SETUP"
. Tu
možete izabrati jednu od sljedećih
funkcija:
- "Jezici",
- "Datum i sat",
- "Postavke ekrana",
- "Parametri vozila",
- "Mjerne jedinice",
- "Parametri sustava".
Jezici
Ovdje možete izabrati jezik prikaza:
Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Türkçe * .
Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata (vidi po-
glavlje "Audio i telematika", odnosno
posebne upute koje ste dobili s ostalim
dokumentima vozila). Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
Parametri sustava
Ovdje možete vratiti sustav na tvornič-
ke postavke, pogledati verziju softvera i
aktivirati nizanje tekstova.
Parametri vozila
Ovdje možete uključiti, odnosno isključi-
ti određene funkcije za vožnju i komfor:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši ulazak u vozilo
(vidi poglavlje "Vidljivost"),
- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),
- dnevna svjetla (vidi poglavlje "Vidlji-
vost"),
- rasvjeta zavoja (vidi poglavlje "Vidlji-
vost"),
- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").
Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju zemljovida (dnevni/
noćni ili automatski prikaz).
Mjerne jedinice
Ovdje možete izabrati mjerne jedinice
za temperaturu (°C ili °F) i potrošnju
(km/l, l/100 ili mpg).
Izbornik "SETUP"
* Ovisno o tržištu.
Page 56 of 356
2
i
54
VIŠENAMJENSKI EKRAN
SKLOPIVI EKRAN U BOJI 16/9VISOKE REZOLUCIJE (UZ WIP COM 3D)
Prikazi na ekranu
Kad je rasklopljen, na ekranu se auto-
matski i izravno prikazuju sljedeći po-
daci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (ako postoji
opasnost od poledice, prikazana vri-
jednost bljeska),
- grafi čka pomoć pri parkiranju,
- audio funkcije,
- podaci o telefonu i imenici,
- podaci navigacijskog sustava.
Tipkama na upravljačkoj ploči uređaja
WIP Com 3D otvaraju se izbornici poje-
dinih funkcija:
)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
ili
"SETUP"
otvara se odgovarajući
izbornik,
)
okretanjem kotačića A
biraju se po-
jedine funkcije ili stavke u nekom
popisu,
)
označena stavka potvrđuje se priti-
skom na tipku B
,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja, uz povratak na
prethodni prikaz. Za rukovanje sklopivim ekranom
(otvaranje, zatvaranje, namješta-
nje položaja...), vidi točku "Sklopivi
ekran".
Više podataka o ovim funkcijama može-
te naći u poglavlju "Audio i telematika",
u dijelu koji se odnosi na WIP Com 3D.
Tipke
Page 57 of 356
2
!
55
VIŠENAMJENSKI EKRAN
* Ovisno o tržištu.
Izbornik "SETUP"
Jezici i glasovne funkcije
Ovdje možete:
- izabrati jezik prikaza (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),
-
izabrati parametre prepoznavanja glasa
(uključivanje/isključivanje, savjeti za kori-
štenje, upoznavanje glasa...),
- namjestiti glasnoću umjetnog glasa.
Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata (vidi po-
glavlje "Audio i telematika", dio koji se
odnosi na WIP Com 3D).
Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju karte (dnevna/noćna
ili automatska podešenost).
Mjerne jedinice
Ovdje možete izabrati jedinice za tem-
peraturu (°C ili °F) i udaljenost (km ili
milje).
Parametri sustava
Ovdje možete vratiti sustav na tvorničke
postavke, pogledati verziju programa i
aktivirati nizanje tekstova.
Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
)
Izbornik "SETUP"
otvara se priti-
skom na tipku "SETUP"
. U njemu
možete izabrati jednu od sljedećih
funkcija:
- "Jezici i glasovne funkcije",
- "Datum i sat",
- "Postavke ekrana",
- "Mjerne jedinice",
- "Parametri sustava".
Page 58 of 356
2
i
i
VIŠENAMJENSKI EKRAN
Ekran se otvara i zatvara automatski.
Međutim, možete ga i sami otvarati, za-
tvarati i podešavati na sljedeće načine:
- otvaranje i zatvaranje tipkom A
,
- namještanje nagiba tipkom B
.
Opremljen je zaštitom od priklještenja.
Otvaranje ekrana
)
Kad je zatvoren, ekran se otvara
pritiskom na tipku A
.
Ekran se otvara automatski nakon uklju-
čivanja kontakta, uključivanja audio i te-
lematskog uređaja, prilikom odlaznog
telefonskog poziva, davanja glasovne
naredbe i prijema poruke upozorenja
povezane s paljenjem žaruljice STOP.
Zatvaranje ekrana
)
Kad je otvoren, ekran se zatvara
pritiskom na tipku A
.
Ekran se automatski zatvara oko tri se-
kunde nakon prekida kontakta, ako je
audio i telematski uređaj isključen.
Ako želite da automatsko otvaranje
i zatvaranje ekrana ostane pove-
zano s uključivanjem ili isključiva-
njem audio i telematskog uređaja,
ne zatvarajte ekran dok je audio i
telematski uređaj uključen. Kad je ekran otvoren, možete ga na-
mjestiti na sljedeće načine:
)
pritiskom na odgovarajući dio tipke B
ekran se naginje prema vama odnosno
prema vjetrobranu,
ili
)
ekran lagano gurnite ili povucite rukom.
Namještanje položaja ekrana
Zaštita od priklještenja
Ako ekran pri otvaranju ili zatvaranju
naiđe na neku prepreku, on se odmah
zaustavlja i pomiče se u suprotnom
smjeru za nekoliko milimetara.
Nakon uklanjanja prepreke, ponovo pri-
tisnite tipku za otvaranje ili zatvaranje.
Memoriranje položaja ekrana
U memoriji sustava postoje četiri tvor-
nički određena položaja.
Prilikom svakog zatvaranja ekrana, su-
stav memorira njegov posljednji položaj.
Prilikom svakog ponovnog otvaranja
ekrana, on se postavlja u jedan od
određenih položaja, koji je najbliži po-
sljednjem memoriranom položaju.
Ako ekran zatvorite za vrijeme rada
audio i telematskog uređaja, on će
se automatski ponovo otvoriti u slu-
čaju odlaznog telefonskog poziva,
davanja glasovne naredbe ili prije-
ma poruke upozorenja povezane s
paljenjem žaruljice STOP.
Sklopivi ekran
Page 59 of 356
2
57
VIŠENAMJENSKI EKRAN
Monokromatski ekran A
)
Pritiscima na tipku na vrhu ručice
brisača
na ekranu se nižu pojedini
podaci putnog računala. Putno računalo daje sljedeće podatke:
Prikaz podataka
- autonomija (radijus kretanja),
- trenutna potrošnja,
- brojač vremena sustava Stop &
Start,
- prijeđena udaljenost,
- prosječna potrošnja,
)
Narednim pritiskom vraćate se na
osnovni prikaz.
- prosječna brzina.
Vr aćanje na nulu
)
Podaci o prijeđenoj udaljenosti, pro-
sječnoj potrošnji i prosječnoj brzini
vraćaju se na nulu pritiskom na tipku
dužim od dvije sekunde.
PUTNO RAČUNALO
Taj sustav vam daje trenutne podatke o
putu (autonomija, potrošnja...).
Page 60 of 356
2
i
58

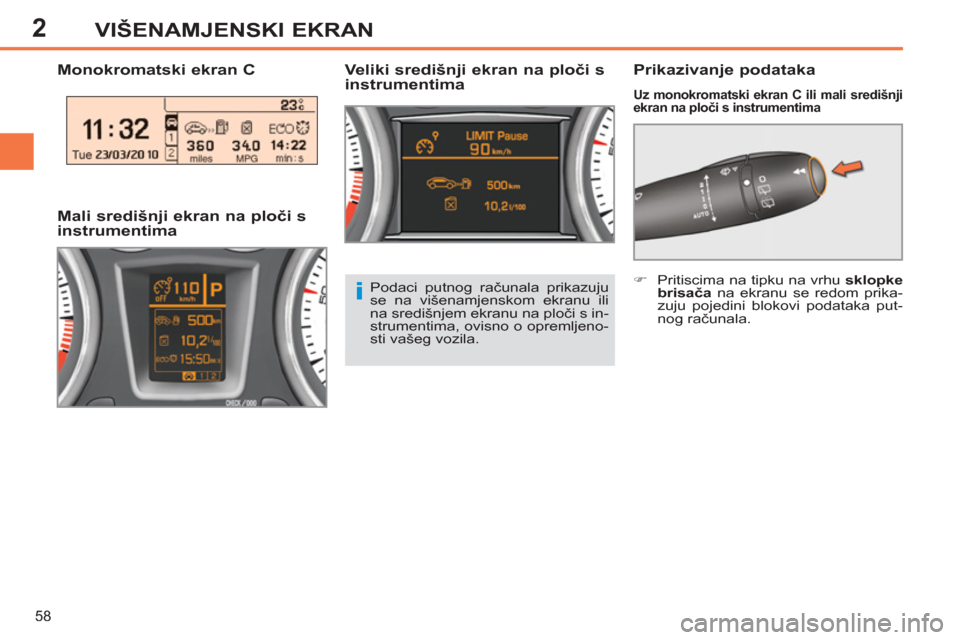

VIŠENAMJENSKI EKRAN
Monokromatski ekran C
Prikazivanje podataka
Uz monokromatski ekran C ili mali središnji
ekran na ploči s instrumentima
Veliki središnji ekran na ploči s
instrumentima
Mali središnji ekran na ploči s
instrumentima
Podaci putnog računala prikazuju
se na višenamjenskom ekranu ili
na središnjem ekranu na ploči s in-
strumentima, ovisno o opremljeno-
sti vašeg vozila.
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se redom prika-
zuju pojedini blokovi podataka put-
nog računala.
