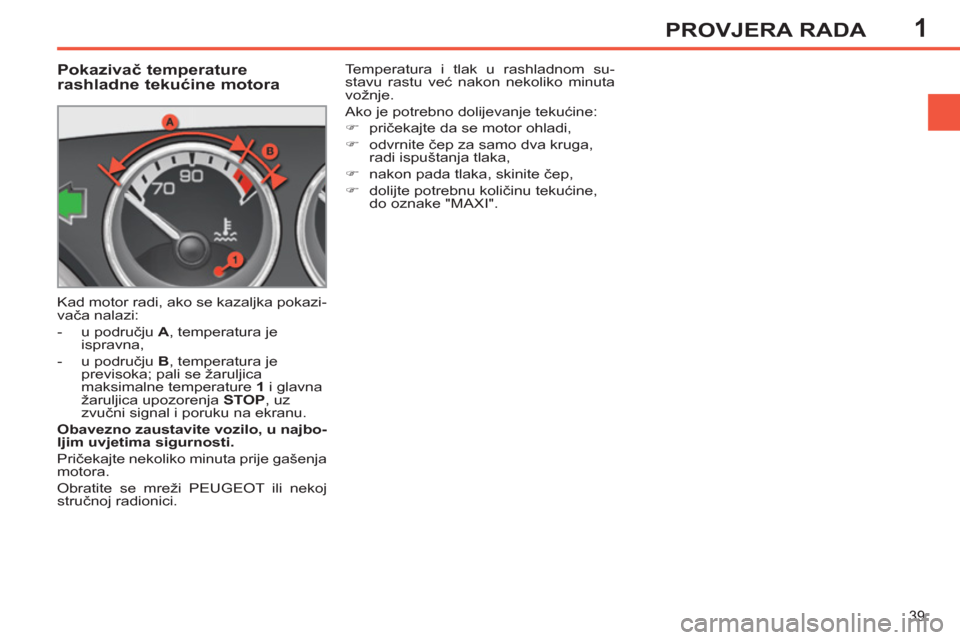

Page 41 of 356
1
39
PROVJERA RADA
Pokazivač temperature
rashladne tekućine motora
Kad motor radi, ako se kazaljka pokazi-
vača nalazi:
- u području A
, temperatura je
ispravna,
- u području B
, temperatura je
previsoka; pali se žaruljica
maksimalne temperature 1
i glavna
žaruljica upozorenja STOP
, uz
zvučni signal i poruku na ekranu.
Obavezno zaustavite vozilo, u najbo-
ljim uvjetima sigurnosti.
Pričekajte nekoliko minuta prije gašenja
motora.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. Temperatura i tlak u rashladnom su-
stavu rastu već nakon nekoliko minuta
vožnje.
Ako je potrebno dolijevanje tekućine:
)
pričekajte da se motor ohladi,
)
odvrnite čep za samo dva kruga,
radi ispuštanja tlaka,
)
nakon pada tlaka, skinite čep,
)
dolijte potrebnu količinu tekućine,
do oznake "MAXI".
Page 42 of 356
1
i
40
PROVJERA RADA
Provjera razine ulja pouzdana je
samo ako se vozilo nalazi na rav-
noj podlozi i ako je od gašenja mo-
tora prošlo više od 30 minuta.
Pokazivač razine motornog ulja
Taj sustav obavještava vozača o isprav-
noj ili neispravnoj razini motornog ulja.
Podatak se prikazuje na nekoliko se-
kunda nakon uključivanja kontakta, na-
kon podatka o održavanju.
Ispravna razina ulja
Nedostatak ulja
Neispravnost mjerača razine ulja
Mjerna šipka
Bljeskanje oznake "OIL"
, upaljena ža-
ruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju
na nedostatak ulja.
Razinu ulja provjerite mjernom šipkom
i ako se potvrdi da je razina preniska,
obavezno dolijte potrebnu količinu, kako
ne bi došlo do oštećenja motora. Bljeskanje oznake "OIL--"
upozorava
na neispravnost mjerača. Obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.
U poglavlju "Provjere" prikazan je smje-
štaj mjerne šipke i otvora za ulijevanje,
ovisno o motoru vašeg vozila.
Na šipki su 2 oznake razine:
- A
= maxi; ulje nikada
ne smije biti iznad te
oznake (opasnost od
oštećenja motora),
- B
= mini; kroz otvor za
punjenje ulijte potrebnu
količinu ulja koje
odgovara motoru vašeg
vozila.

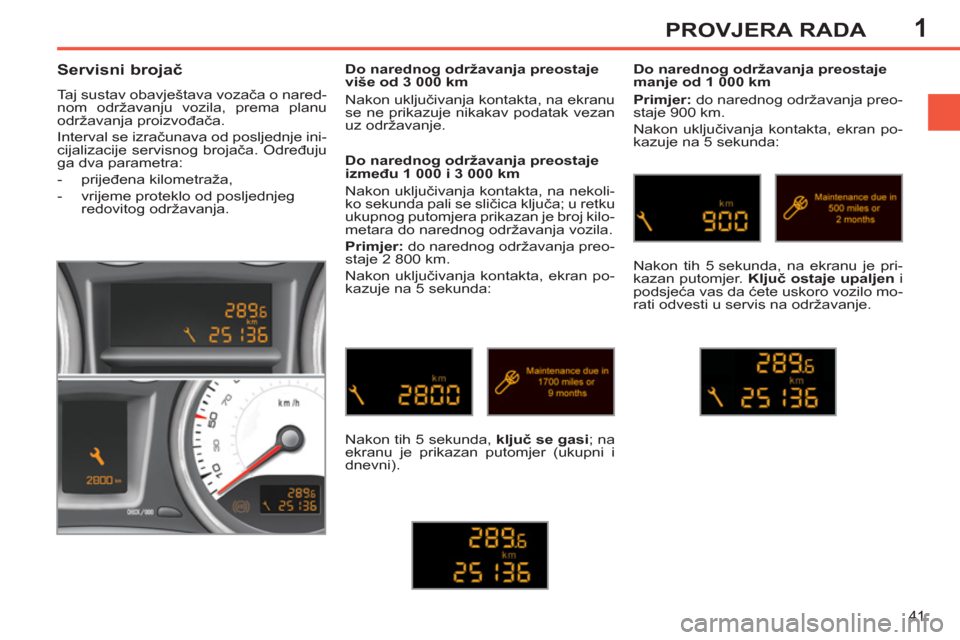

Page 43 of 356
1
41
PROVJERA RADA
Servisni brojač
Taj sustav obavještava vozača o nared-
nom održavanju vozila, prema planu
održavanja proizvođača.
Interval se izračunava od posljednje ini-
cijalizacije servisnog brojača. Određuju
ga dva parametra:
- prijeđena kilometraža,
- vrijeme proteklo od posljednjeg
redovitog održavanja.
Do narednog održavanja preostaje
između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoli-
ko sekunda pali se sličica ključa; u retku
ukupnog putomjera prikazan je broj kilo-
metara do narednog održavanja vozila.
Primjer:
do narednog održavanja preo-
staje 2 800 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, ključ se gasi
; na
ekranu je prikazan putomjer (ukupni i
dnevni).
Do narednog održavanja preostaje
manje od 1 000 km
Primjer:
do narednog održavanja preo-
staje 900 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je pri-
kazan putomjer. Ključ ostaje upaljen
i
podsjeća vas da ćete uskoro vozilo mo-
rati odvesti u servis na održavanje.
Do narednog održavanja preostaje
više od 3 000 km
Nakon uključivanja kontakta, na ekranu
se ne prikazuje nikakav podatak vezan
uz održavanje.

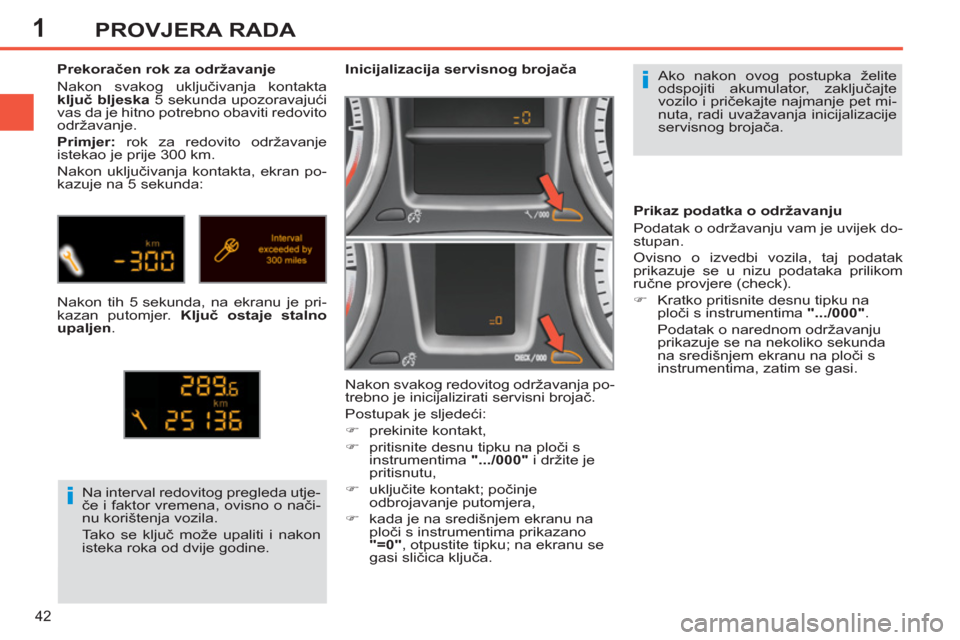

Page 44 of 356
1
i
i
42
PROVJERA RADA
Ako nakon ovog postupka želite
odspojiti akumulator, zaključajte
vozilo i pričekajte najmanje pet mi-
nuta, radi uvažavanja inicijalizacije
servisnog brojača.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja po-
trebno je inicijalizirati servisni brojač.
Postupak je sljedeći:
)
prekinite kontakt,
)
pritisnite desnu tipku na ploči s
instrumentima ".../000"
i držite je
pritisnutu,
)
uključite kontakt; počinje
odbrojavanje putomjera,
)
kada je na središnjem ekranu na
ploči s instrumentima prikazano
"=0"
, otpustite tipku; na ekranu se
gasi sličica ključa. Na interval redovitog pregleda utje-
če i faktor vremena, ovisno o nači-
nu korištenja vozila.
Tako se ključ može upaliti i nakon
isteka roka od dvije godine.
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta
ključ bljeska
5 sekunda upozoravajući
vas da je hitno potrebno obaviti redovito
održavanje.
Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je pri-
kazan putomjer.
Ključ ostaje stalno
upaljen
.
Prikaz podatka o održavanju
Podatak o održavanju vam je uvijek do-
stupan.
Ovisno o izvedbi vozila, taj podatak
prikazuje se u nizu podataka prilikom
ručne provjere (check).
)
Kratko pritisnite desnu tipku na
ploči s instrumentima ".../000"
.
Podatak o narednom održavanju
prikazuje se na nekoliko sekunda
na središnjem ekranu na ploči s
instrumentima, zatim se gasi.
Page 45 of 356
1
43
PROVJERA RADA
Putomjeri
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontak-
ta, nakon otvaranja vrata vozača, kao
i nakon zaključavanja i otključavanja
vozila.
Ukupni putomjer
Dnevni putomjer
)
Uz uključen kontakt, pritisnite
tipku i držite je pritisnutu dok
se ne pojave nule.
Ručna provjera (check)
Ova funkcija omogućuje provjeru stanja
vozila (prikaz popisa upozorenja i sta-
tus pojedinih funkcija: uključene/isklju-
čene), kao i prikaz servisnog brojača.
)
Uz pokrenut motor, ručna provjera
pokreće se kratkim pritiskom na
tipku "CHECK/000"
na ploči s
instrumentima.
Ako sustav ne otkrije nikakvu neispravnost,
na središnjem ekranu na ploči s instrumenti-
ma prikazuje se poruka "CHECK OK"
.
Ako sustav otkrije neku "veću" nei-
spravnost, na središnjem ekranu na
ploči s instrumentima pale se samo od-
govarajuće žaruljice upozorenja. Dajte
provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici. Ako sustav otkrije neku "manju" nei-
spravnost, na središnjem ekranu na plo-
či s instrumentima pale se odgovarajuće
žaruljice upozorenja, zatim se prikazuje
poruka "CHECK OK"
. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mjerenje udaljenosti koju je vozilo prešlo
od vraćanja putomjera na nulu. Mjerenje ukupne udaljenosti koju je
vozilo prešlo od početka korištenja.
Page 46 of 356
1
44
PROVJERA RADA
Reostat za podešavanje
osvijetljenosti
Reostat omogućuje ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o
vanjskoj svjetlosti. Radi samo uz upaljena
svjetla, ali ne i uz upaljena dnevna svjetla.
Uključivanje
)
Pritisnite tipku za mijenjanje
osvijetljenosti vozačkog mjesta,
)
Kad osvijetljenost dođe na
minimum, otpustite tipku i ponovo
je pritisnite za povećavanje
osvijetljenosti,
ili
)
Kad osvijetljenost dođe na
maksimum, otpustite tipku i
ponovo je pritisnite za smanjivanje
osvijetljenosti,
)
Kad postignete željenu osvijetljenost,
otpustite tipku.
Isključivanje
Kad su svjetla ugašena ili danju u vozilu s
funkcijom dnevnih svjetala, ovom tipkom
ne može se podešavati osvijetljenost.
Page 47 of 356
2
45
VIŠENAMJENSKI EKRAN
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana
vrijednost bljeska),
-
stanje otvora vozila (vrata, prtljažnik...),
- podaci putnog računala (vidi na kraju
poglavlja).
Povremeno se mogu pojaviti poruke upo-
zorenja (npr. "Emission control system
faulty" (neispravan sustav pročišćavanja)
ili informativne poruke (npr. "Boot open"
(otvoren prtljažnik). Takve poruke možete
izbrisati pritiskom na tipku "ESC"
.
MONOKROMATSKI EKRAN A (BEZ UREĐAJA WIP SOUND)
Tipke
Glavni izbornik
Za upravljanje ekranom postoje tri tipke:
- "ESC"
, za odustajanje od trenutne
radnje,
- "MENU"
, za nizanje izbornika ili
podizbornika,
- "OK"
, za izbor željenog izbornika ili
podizbornika.
)
Pritiskom na tipku "MENU"
prikazuju se pojedini izbornici u glavnom
izborniku
:
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
izabrani izbornik.
* Samo uz klima uređaj.

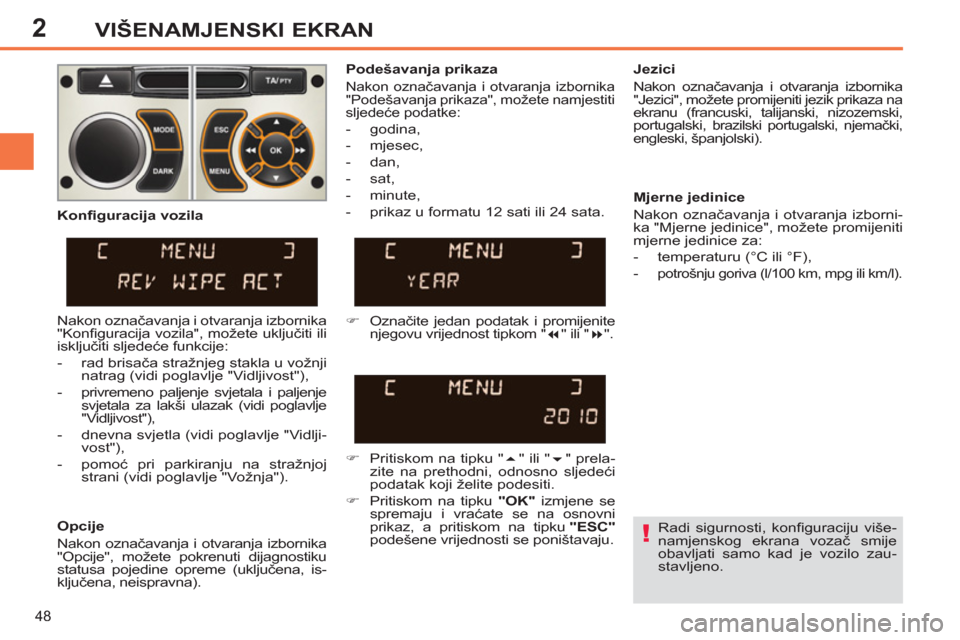

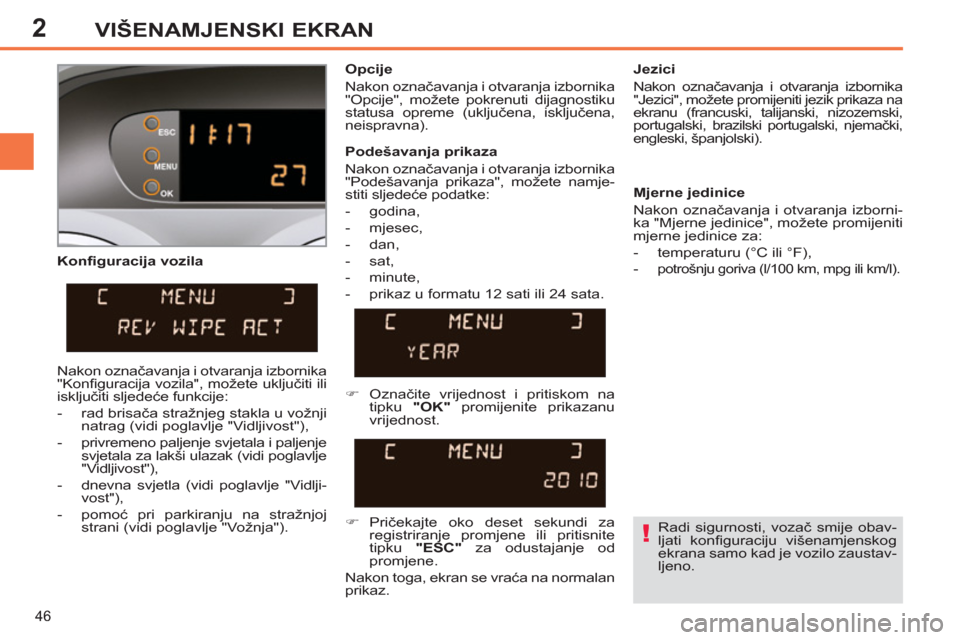

Page 48 of 356
2
!
46
VIŠENAMJENSKI EKRAN
Konfi guracija vozila
Opcije
Nakon označavanja i otvaranja izbornika
"Opcije", možete pokrenuti dijagnostiku
statusa opreme (uključena, isključena,
neispravna).
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik prikaza na
ekranu (francuski, talijanski, nizozemski,
portugalski,
brazilski portugalski, njemački,
engleski, španjolski).
Podešavanja prikaza
Nakon označavanja i otvaranja izbornika
"Podešavanja prikaza", možete namje-
stiti sljedeće podatke:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
-
potrošnju goriva (l/100 km, mpg ili km/l).
)
Označite vrijednost i pritiskom na
tipku "OK"
promijenite prikazanu
vrijednost.
)
Pričekajte oko deset sekundi za
registriranje promjene ili pritisnite
tipku "ESC"
za odustajanje od
promjene.
Nakon toga, ekran se vraća na normalan
prikaz.
Nakon označavanja i otvaranja izbornika
"Konfi guracija vozila", možete uključiti ili
isključiti sljedeće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala i paljenje
svjetala za lakši ulazak (vidi poglavlje
"Vidljivost"),
- dnevna svjetla (vidi poglavlje "Vidlji-
vost"),
- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").
Radi sigurnosti, vozač smije obav-
ljati konfi guraciju višenamjenskog
ekrana samo kad je vozilo zaustav-
ljeno.
Page 49 of 356
2
47
VIŠENAMJENSKI EKRAN
MONOKROMATSKI EKRAN A
Tipke
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana
vrijednost bljeska),
-
stanje otvora vozila (vrata, prtljažnik...),
- audio oprema (radio, CD...),
-
putno računalo (vidi na kraju poglavlja).
Povremeno se mogu pojaviti poruke upo-zorenja (npr. "Emission control system
faulty" (neispravan sustav pročišćavanja)
ili informativne poruke (npr. "Boot open"
(otvoren prtljažnik). Takve poruke možete
izbrisati pritiskom na tipku "ESC"
.
Glavni izbornik
)
Pritisnite tipku "MENU"
za otvaranje
glavnog izbornika
, zatim tipkom "
"
ili "
" možete nizati pojedine izbornike:
- radio-CD,
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
označeni izbornik. Na upravljačkoj ploči uređaja WIP Sound
nalaze se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili"
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno
računalo, audio oprema...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.
Radio-CD
Ako je uređaj WIP Sound uključen, na-
kon označavanja i otvaranja izbornika
"Radio-CD", možete uklju
čiti ili isključiti
pojedine funkcije radija (RDS praćenje,
REG način rada), CD uređaja ili CD iz-
mjenjivača (introscan - slušanje poče-
taka pjesama, reprodukcija slučajnim
redoslijedom, ponavljanje CD-a).
Više detalja o aplikaciji "Radio-CD" možete
naći u poglavlu "Audio i telematika", u dijelu
koji se odnosi na uređaj WIP Sound.
* Samo uz klima uređaj.
Page 50 of 356
2
!
48
VIŠENAMJENSKI EKRAN
Radi sigurnosti, konfi guraciju više-
namjenskog ekrana vozač smije
obavljati samo kad je vozilo zau-
stavljeno.
Podešavanja prikaza
Nakon označavanja i otvaranja izbornika
"Podešavanja prikaza", možete namjestiti
sljedeće podatke:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik prikaza na
ekranu (francuski, talijanski, nizozemski,
portugalski, brazilski portugalski, njemački,
engleski, španjolski).
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
-
potrošnju goriva (l/100 km, mpg ili km/l).
)
Označite jedan podatak i promijenite
njegovu vrijednost tipkom "
" ili "
".
)
Pritiskom na tipku "
" ili "
" prela-
zite na prethodni, odnosno sljedeći
podatak koji želite podesiti.
)
Pritiskom na tipku "OK"
izmjene se
spremaju i vraćate se na osnovni
prikaz, a pritiskom na tipku "ESC"
podešene vrijednosti se poništavaju.
Konfi guracija vozila
Opcije
Nakon označavanja i otvaranja izbornika
"Opcije", možete pokrenuti dijagnostiku
statusa pojedine opreme (uključena, is-
ključena, neispravna). Nakon označavanja i otvaranja izbornika
"Konfi guracija vozila", možete uključiti ili
isključiti sljedeće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala i paljenje
svjetala za lakši ulazak (vidi poglavlje
"Vidljivost"),
- dnevna svjetla (vidi poglavlje "Vidlji-
vost"),
- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").
