ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Меры предосторожности
Установите автомобиль так, чтобы не
мешать движению транспорта: при
этом площадка должна быть, по воз-
можности, твердой, горизонтальной и
нескользкой.
Включите стояночный тормоз, выклю-
чите зажигание и включите первую пе-
редачу
* , чтобы заблокировать колеса.
При необходимости, подложите упор
под колесо, расположенное по диагона-
ли от заменяемого.
Убедитесь, что в автомобиле никого не
осталось, а Ваши пассажиры отошли от
автомобиля на безопасное расстояние.
Категорически запрещается находиться
под автомобилем, стоящим только на
домкрате; пользуйтесь подставками.

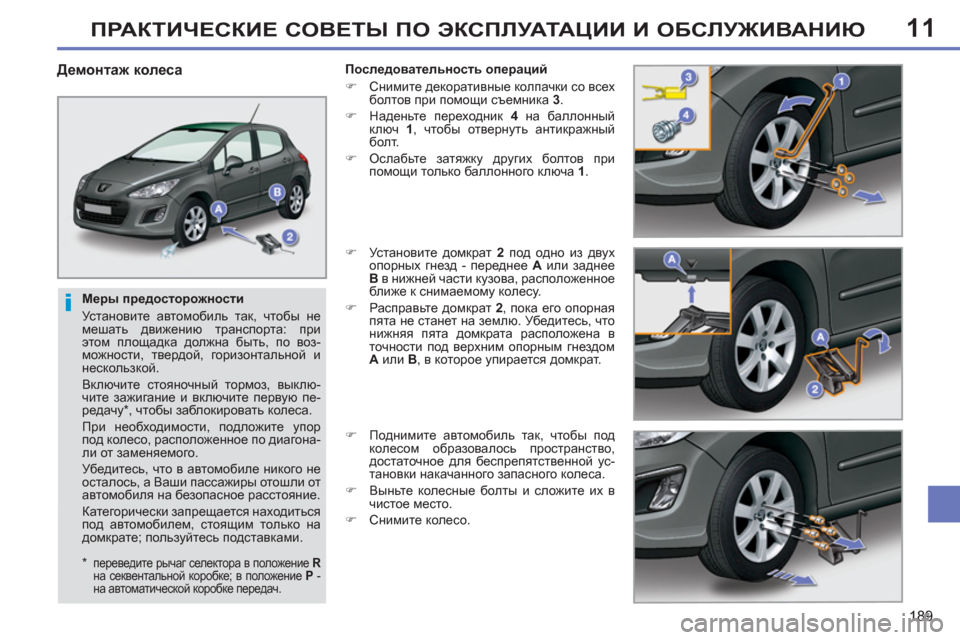

Демонтаж колеса
Последовательность операций
)
Снимите декоративные колпачки со всех
болтов при помощи съемника 3
.
)
Наденьте переходник 4
на баллонный
ключ 1
, чтобы отвернуть антикражный
болт.
)
Ослабьте затяжку других болтов при
помощи только баллонного ключа 1
.
)
Установите домкрат 2
под одно из двух
опорных гнезд - переднее А
или
заднее
B
в нижней части кузова, расположенное
ближе к снимаемому колесу.
)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь, что
нижняя пята домкрата расположена в
точности под верхним опорным гнездом
А
или B
, в которое упирается домкрат.
)
Поднимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной ус-
тановки накачанного запасного колеса.
)
Выньте колесные болты и сложите их в
чистое место.
)
Снимите колесо.
*
переведите рычаг селектора в положение R
на секвентальной коробке; в положение P
-
на автоматической коробке передач.
Page 192 of 356
11
i
190
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
После замены колеса
Для правильной укладки проколотого ко-
леса в багажник снимите с него колпак.
При движении на неполноразмерном
колесе-"галете" не превышайте ско-
рость 80 км/ч.
В кратчайшие сроки после замены
проверьте затяжку колесных болтов и
давление воздуха в запасном колесе в
сервисной сети PEUGEOT или в специ-
ализированном
техцентре.
Отремонтированное колесо следует
сразу же установить на автомобиль.
Установка колеса
Последовательность операций
)
Установите колесо на ступицу.
)
Заверните болты вручную до упора.
)
Проведите предварительную затяжку
антикражного болта при помощи
баллонного ключа 1
с переходником 4
.
)
Проведите предварительную затяжку ос-
тальных болтов при помощи баллонного
ключа 1
.
)
Полностью опустите автомобиль.
)
Сложите домкрат 2
и
уберите его.
)
Затяните антикражный болт при помощи
баллонного ключа 1
с переходником 4
.
)
Затяните остальные болты при помощи
только баллонного ключа 1
.
)
Наденьте декоративные копачки на
болты крепления колес.
)
Сложите инструменты в предназначенный
для них модуль.
Page 193 of 356
11
!
!
!
191
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Внимание! Высокое напряжение!
Ксеноновые лампы (D1S-35W) следу-
ет заменять только в сервисной сети
PEUGEOT или в специализированном
техцентре.
ЗАМЕНА ЛАМПЫ
На моделях с галогенными фарами
1.
Указатели поворотов
(PY21W, желтая колба).
2.
Фары ближнего света (H7-55W).
3.
Фары дальнего света (H1-55W).
4.
Дневные ходовые огни/стояночные
огни (P21/5W).
или
Дневные ходовые огни/стояночные
огни (на светодиодах).
5.
Противотуманные фары (H8-35W).
1.
Указатели поворотов
(PY21W SV серебр.).
2.
Фары
ближнего/дальнего
(адаптивные) света (D1S-35W).
3.
Дополнительные фары дальнего
света (H1-55W).
4.
Дневные ходовые огни/стояночные
огни (P21/5W).
или
Дневные ходовые огни/стояночные
огни (на светодиодах).
5.
Противотуманные фары (H8-35W).
На моделях с ксеноновыми и
адаптивными фарами Стекла фар изготовлены из поликарбо-
ната и имеют защитное покрытие:
)
запрещается очищать их от грязи
сухой или абразивной тканью, а
также с использованием моющих
средств или растворителей,
)
пользуйтесь смоченной в мыльной
воде мягкой губкой,
)
при отмывании въевшейся грязи
высоконапорной струей не направ-
ляйте ее на оптические блоки, на
фонари и на края их стекол, чтобы
не
повредить защитное лаковое
покрытие и уплотнительные про-
кладки.
)
Не касайтесь лампы пальцами,
пользуйтесь лоскутом неворсистой
ткани.
Лампу следует заменять по истечении
нескольких минут после выключения
фары (во избежание серьезного ожога).
В целях предохранения фар от пов-
реждения, в них следует устанавливать
только лампы с ограничением ультра-
фиолетового
спектра излучения (UV).
При замене сгоревшей лампы на новую
соблюдайте номинал и технические ха-
рактеристики.
Передние световые приборы
Page 194 of 356
11
i
!
192
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Замена лампы в фарах дальнего света
)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.
)
Отсоедините от лампы разъем элект-
рожгута.
)
Сожмите пружинные фиксаторы, чтобы
высвободить лампу.
)
Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.
Замена лампы дневных
ходовых/
стояночных огней
)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.
)
Отсоедините от лампы разъем элект-
рожгута.
)
Поверните на четверть оборота патрон с
лампой и извлеките ее.
)
Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.
Замена
лампы в фарах ближнего света
)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.
)
Отсоедините от лампы разъем элект-
рожгута.
)
Разведите пружинные фиксаторы, чтобы
высвободить лампу.
)
Извлеките лампу и замените ее.
Установка на место осуществляется в обратной
последовательности.
Замена лампы в указателях поворотов
)
Поверните на четверть оборота патрон с
лампой и извлеките ее.
)
Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.
Лампы с колбами желтого цвета (исполь-
зуются в фонарях указателей поворотов и
боковых повторителях) следует заменять
лампами с аналогичными техническими
параметрами и колбами
того же цвета.
При обратной установке тщательно за-
кройте защитный кожух, чтобы обеспечить
герметичность светового прибора.
Page 195 of 356
11ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Замена ламп в противотуманных фарах
)
Подденьте повторитель отверткой,
вставив ее посередине между ним и
основанием зеркала.
)
Действуя отверткой как рычагом,
извлеките повторитель в сборе.
)
Отсоедините от повторителя разъем
электропроводки.
Установка на место осуществляется в обрат-
ной последовательности.
Повторитель в сборе можно приобрести в
торгово-сервисной
сети PEUGEOT или в
специализированном техцентре.
Замена бокового повторителя указателя
поворота в сборе с лампой
По поводу замены этих ламп обратитесь в
сервисную сеть PEUGEOT или в специали-
зированный техцентр.
Замена светодиодов дневных ходовых
огней/стояночных огней
Замену ламп, работающих на светодиодах,
следует осуществлять в сервисной сети
PEUGEOT или в
специализированном тех-
центре.
Page 196 of 356
11
i
194
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Задние фонари
1.
Стоп-сигналы/стояночные огни
(P21/5 W).
2.
Стояночные огни (P21/5 W).
3.
Противотуманный фонарь, слева
(P21 W).
Фонарь заднего хода, справа (P21 W).
4.
Указатели поворотов (P21 W).
Замена ламп
Доступ к нижеуказанным пяти лампам от-
крывается снаружи:
)
отверните обе гайки крепления фонаря,
)
осторожно извлеките фонарь наружу,
)
отсоедините от фонаря разъем электрожгута,
)
нажав на четыре фиксатора, извлеките
плату с лампами,
)
поверните лампу на четверть оборота и
замените ее.
Установку фонаря производите в обратной
последовательности.
При наличии на автомобиле аудиосисте-
мы JBL, необходимо отвернуть справа три
винта крепления и переместить установку.
)
справа: снимите заслонку с окна доступа,
)
слева: поверните на четверть оборота
винт крепления и снимите крышку с
вещевого ящика,
)
снимите ящик с фиксаторов,
Page 197 of 356
11
195
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Замена лампы в фонаре третьего
стоп-сигнала (4 лампы W 5 W)
)
Снимите с фиксаторов, начиная с левой
стороны, верхнюю панель обивки дверцы
задка.
)
Отверните обе гайки крепления A
фонаря.
)
Снимите фиксатор с центрального штифта
фонаря.
)
Извлеките фонарь наружу.
)
Отсоедините от платы с лампами разъем
электрожгута и
шланг омывателя.
)
Снимите с фиксаторов плату с лампами,
нажав на два язычка B
.
)
Извлеките лампу и замените ее.
Установку фонаря производите в обратной
последовательности.
Не прилагайте чрезмерных усилий к фонарю
при затяжке гаек крепления.
Замена ламп подсветки номерного
знака (W 5 W)
)
Вставьте тонкую отвертку в отверстие
рассеивателя.
)
Протолкните его наружу, чтобы снять с
фиксаторов.
)
Снимите рассеиватель.
)
Извлеките лампу и замените ее.
Page 198 of 356
11
196
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Задние фонари
1.
Стоп-сигналы/стояночные огни
(P21/5 W).
2.
Стояночные огни
(P21/5 W).
3.
Противотуманный фонарь, слева
(P21 W)
Фонарь заднего хода, справа (P21 W).
4.
Указатели поворотов (P21 W).
Замена ламп
Доступ к нижеуказанным пяти лампам от-
крывается снаружи:
)
отсоедините от фонаря разъем электрожгута,
)
открепите все пять фиксаторов и
извлеките плату с лампами,
)
поверните лампу на четверть оборота и
замените ее.
)
откройте багажник,
)
отверните оба винта крепления фонаря,
)
осторожно извлеките фонарь, потянув его
за нижнюю часть и поворачивая наружу,
Установку фонаря производите в обратной
последовательности.
Следите
за тем, чтобы фонарь перемещал-
ся по своим направляющим строго вдоль оси
автомобиля.
Page 199 of 356
11ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Замена ламп подсветки номерного знака
(W 5 W)
)
Вставьте тонкую отвертку в отверстие
рассеивателя.
)
Протолкните его наружу, чтобы снять с
фиксаторов.
)
Снимите рассеиватель.
)
Извлеките лампу и замените ее.
Замена третьего фонаря стоп-сигнала
(на SW - 4 лампы W 5 W)
)
Отверните обе гайки крепления A
фонаря.
)
Извлеките фонарь
наружу.
)
Отсоедините от фонаря разъем и шланг
стеклоомывателя.
)
Поверните на четверть оборота патрон
сгоревшей лампы.
)
Замените лампу.
Установку фонаря на место осуществляйте в
обратном порядке.
Не нажимайте на фонарь при затяжке гаек
крепления.
Замена третьего фонаря стоп-сигнала
(на SW - светодиоды)
Для замены
светодиодного фонаря необхо-
димо обратиться в сервисную сеть PEUGEOT
или в специализированный техцентр.
Page 200 of 356
11
!
i
198
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Компания "Автомобили PEUGEOT" не
несет ответственности за неисправ-
ности Вашего автомобиля, вызванные
установкой дополнительного электро-
оборудования, не изготовленного или
не рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением ее
инструкций. В особенности это отно-
сится к включенному дополнительному
электрооборудованию, потребляющему
ток в сумме более 10 мА.
Монтаж дополнительного
электрооборудования
Система
электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием,
так и с дополнительными устройствами.
Прежде чем установить на свой авто-
мобиль дополнительные электрические
приборы или электронные устройства,
проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном
техцентре.
ЗАМЕНА ЭЛЕКТРИЧЕСКОГОПРЕДОХРАНИТЕЛЯ
Доступ к инструментам
Специальный пинцет для предохранителей
расположен на обратной стороне крышки
блока предохранителей в панели приборов.
Для доступа к ним:
)
поверните винт на четверть оборота
влево,
)
снимите крышку с фиксаторов, потянув
ее за верхнюю часть справа,
)
снимите крышку полностью и поверните
ее низом кверху,
)
достаньте держатель,
на котором закреп-
лен пинцет.
Снятие и установка предохранителя
Перед заменой перегоревшего предохрани-
теля необходимо:
)
выяснить и устранить причину неисправ-
ности,
)
выключить все потребители электропи-
тания,
)
исключить качение автомобиля и выклю-
чить зажигание,
)
определить сгоревший предохранитель
по таблицам и схемам, находящимся на
следующих страницах.
При замене предохранителя необходимо:
)
извлечь его специальным
пинцетом
и проверить состояние его плавкого
элемента,
)
сгоревший предохранитель заменять
новым точно такого же номинала (такого
же цвета); несовпадение номиналов
может привести к неисправности (и даже
к пожару).
Если после замены предохранителя не-
исправность не устранилась, проверьте
бортовую электрическую цепь и приборы в
сервисной сети PEUGEOT или в специали-
зированном техцентре.
Исправный предохранитель
Сгоревший предохранитель
Пинцет
