Peugeot 308 SW BL 2012.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF-Größe: 17.98 MB
Page 81 of 382
3
79

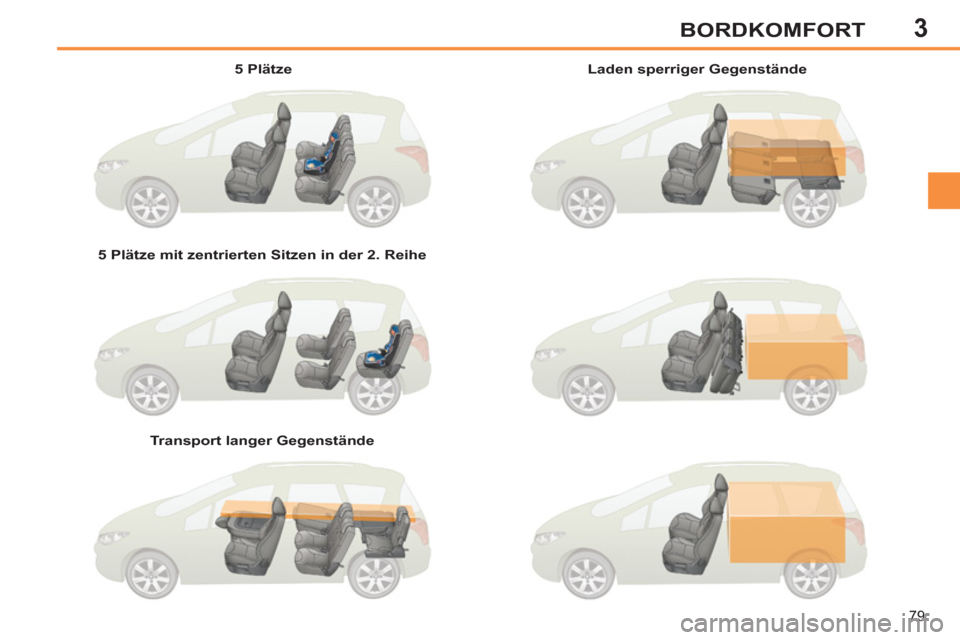

BORDKOMFORT
5 Plätze
5 Plätze mit zentrierten Sitzen in der 2. Reihe
Transport langer Gegenstände
Laden sperriger Gegenstände
Page 82 of 382
3
80
BORDKOMFORT
Die im Außenspiegel beobachteten Ob-
jekte sind in Wirklichkeit näher als sie er-
scheinen.
Sie sollten dies stets berücksichtigen, um die
Entfernung zu Fahrzeugen, die von hinten
kommen, richtig einschätzen zu können.

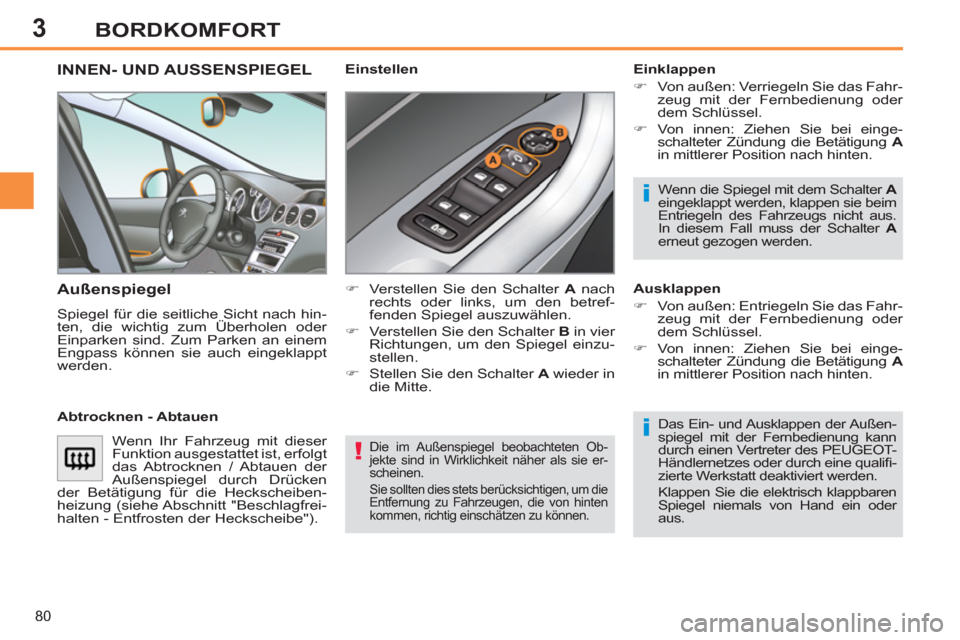

INNEN- UND AUSSENSPIEGEL
Außenspiegel
Spiegel für die seitliche Sicht nach hin-
ten, die wichtig zum Überholen oder
Einparken sind. Zum Parken an einem
Engpass können sie auch eingeklappt
werden.
Einklappen
)
Von außen: Verriegeln Sie das Fahr-
zeug mit der Fernbedienung oder
dem Schlüssel.
)
Von innen: Ziehen Sie bei einge-
schalteter Zündung die Betätigung A
in mittlerer Position nach hinten.
Das Ein- und Ausklappen der Außen-
spiegel mit der Fernbedienung kann
durch einen Vertreter des PEUGEOT-
Händlernetzes oder durch eine qualifi -
zierte Werkstatt deaktiviert werden.
Klappen Sie die elektrisch klappbaren
Spiegel niemals von Hand ein oder
aus.
Einstellen
Ausklappen
)
Von außen: Entriegeln Sie das Fahr-
zeug mit der Fernbedienung oder
dem Schlüssel.
)
Von innen: Ziehen Sie bei einge-
schalteter Zündung die Betätigung A
in mittlerer Position nach hinten.
Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus.
In diesem Fall muss der Schalter A
erneut gezogen werden.
)
Verstellen Sie den Schalter A
nach
rechts oder links, um den betref-
fenden Spiegel auszuwählen.
)
Verstellen Sie den Schalter B
in vier
Richtungen, um den Spiegel einzu-
stellen.
)
Stellen Sie den Schalter A
wieder in
die Mitte.
Abtrocknen - Abtauen
Wenn Ihr Fahrzeug mit dieser
Funktion ausgestattet ist, erfolgt
das Abtrocknen / Abtauen der
Außenspiegel durch Drücken
der Betätigung für die Heckscheiben-
heizung (siehe Abschnitt "Beschlagfrei-
halten - Entfrosten der Heckscheibe").
Page 83 of 382
3
81
BORDKOMFORT

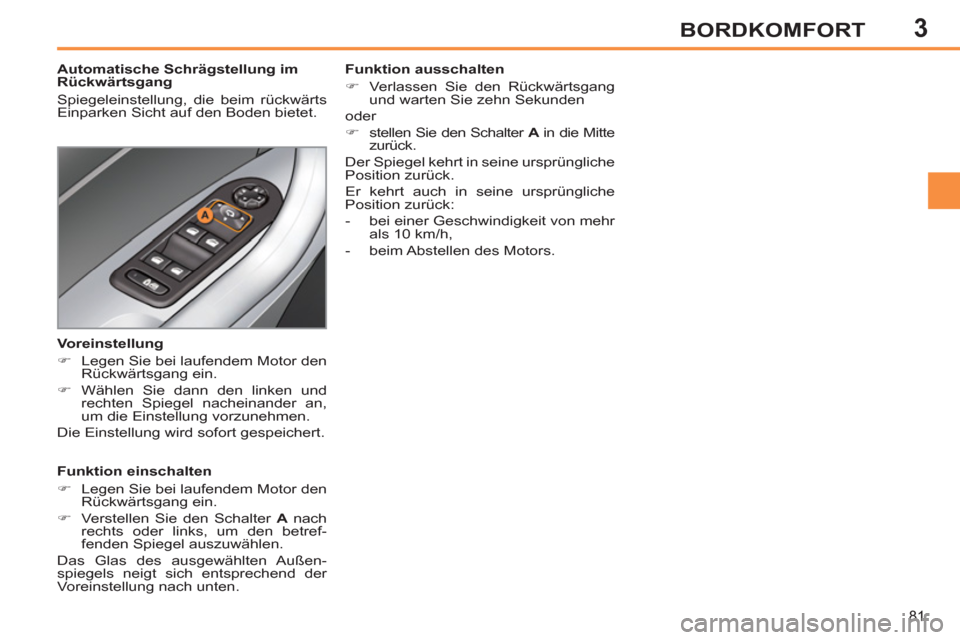

Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwärts
Einparken Sicht auf den Boden bietet.
Funktion einschalten
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Verstellen Sie den Schalter A
nach
rechts oder links, um den betref-
fenden Spiegel auszuwählen.
Das Glas des ausgewählten Außen-
spiegels neigt sich entsprechend der
Voreinstellung nach unten.
Voreinstellung
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Wählen Sie dann den linken und
rechten Spiegel nacheinander an,
um die Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert.
Funktion ausschalten
)
Verlassen Sie den Rückwärtsgang
und warten Sie zehn Sekunden
oder
)
stellen Sie den Schalter A
in die Mitte
zurück.
Der Spiegel kehrt in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche
Position zurück:
- bei einer Geschwindigkeit von mehr
als 10 km/h,
- beim Abstellen des Motors.
Page 84 of 382
3
82
BORDKOMFORT
LENKRADVERSTELLUNG
)
Ziehen Sie
bei stehendem Fahr-
zeug den Hebel, um das Lenkrad zu
entriegeln.
)
Stellen Sie Höhe und Tiefe ein, um
Ihre Fahrposition entsprechend an-
zupassen.
)
Drücken Sie den Hebel wieder ein,
um das Lenkrad zu arretieren.
Aus Sicherheitsgründen darf das
Lenkrad nur bei stehendem Fahr-
zeug verstellt werden.
Ausführung mit Tag-/Nachtautomatik
Um optimale Sicht beim Manö-
vrieren zu gewährleisten, wird der
Spiegel automatisch heller, so-
bald der Rückwärtsgang eingelegt
wird.
Mit Hilfe eines Sensors, der die Licht-
verhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig
und stufenlos von Tageslicht auf Dun-
kelheit um.
Einstellung
)
Stellen Sie den Spiegel für Fahrten bei Tages-
licht in der Position "Tag" nach Bedarf ein.
Aus Sicherheitsgründen müssen
die Spiegel so eingestellt sein, dass
der "Tote Winkel" reduziert wird.
Manuelle Tag-/Nachteinstellung
Umstellung Tag/Nacht
)
Ziehen Sie den Hebel, um den Spiegel für Fahrten
bei Dunkelheit abzublenden.
)
Drücken Sie den Hebel, um den Spiegel wieder auf
die normale Position für Tagfahrten umzustellen.
Innenspiegel
Verstellbarer Spiegel für die zentrale
Sicht nach hinten.
Verfügt über eine Blendschutzvorrich-
tung, die das Spiegelglas verdunkelt:
Dieses verhindert störende Blendungen
des Fahrers durch die Scheinwerfer
nachfolgender Fahrzeuge, durch die
Sonneneinstrahlung, ...
Page 85 of 382
4
83
ÖFFNEN/SCHLIESSEN

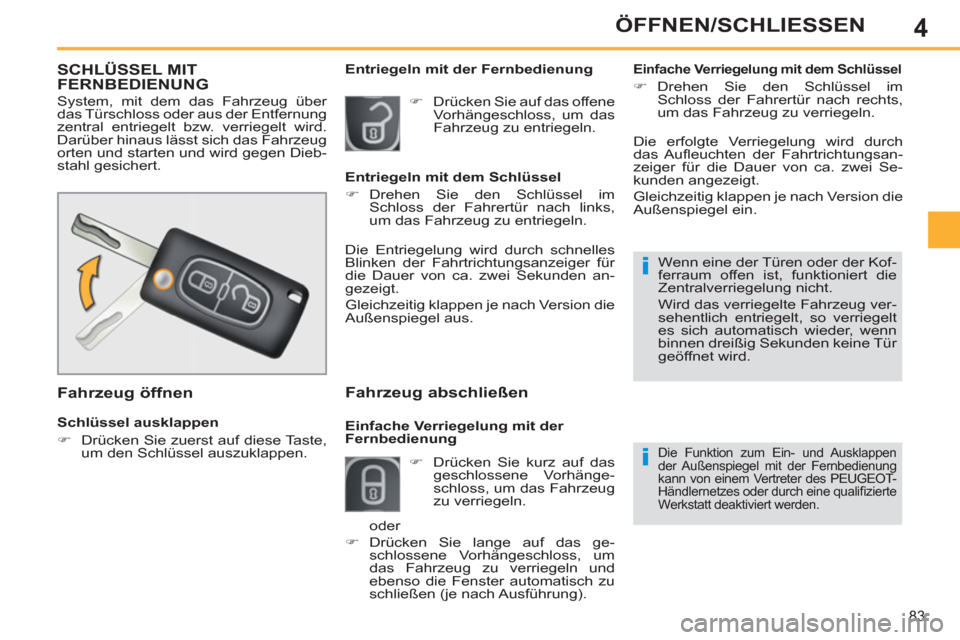

SCHLÜSSEL MIT
FERNBEDIENUNG
System, mit dem das Fahrzeug über
das Türschloss oder aus der Entfernung
zentral entriegelt bzw. verriegelt wird.
Darüber hinaus lässt sich das Fahrzeug
orten und starten und wird gegen Dieb-
stahl gesichert.
Schlüssel ausklappen
)
Drücken Sie zuerst auf diese Taste,
um den Schlüssel auszuklappen.
Fahrzeug öffnen
)
Drücken Sie auf das offene
Vorhängeschloss, um das
Fahrzeug zu entriegeln.
Entriegeln mit dem Schlüssel
)
Drehen Sie den Schlüssel im
Schloss der Fahrertür nach links,
um das Fahrzeug zu entriegeln.
Entriegeln mit der Fernbedienung
Wenn eine der Türen oder der Kof-
ferraum offen ist, funktioniert die
Zentralverriegelung nicht.
Wird das verriegelte Fahrzeug ver-
sehentlich entriegelt, so verriegelt
es sich automatisch wieder, wenn
binnen dreißig Sekunden keine Tür
geöffnet wird.
Einfache Verriegelung mit dem Schlüssel
)
Drehen Sie den Schlüssel im
Schloss der Fahrertür nach rechts,
um das Fahrzeug zu verriegeln.
Die Funktion zum Ein- und Ausklappen
der Außenspiegel mit der Fernbedienung
kann von einem Vertreter des PEUGEOT-
Händlernetzes oder durch eine qualifi zierte
Werkstatt deaktiviert werden.
Fahrzeug abschließen
)
Drücken Sie kurz auf das
geschlossene Vorhänge-
schloss, um das Fahrzeug
zu verriegeln.
oder
)
Drücken Sie lange auf das ge-
schlossene Vorhängeschloss, um
das Fahrzeug zu verriegeln und
ebenso die Fenster automatisch zu
schließen (je nach Ausführung).
Einfache Verriegelung mit der
Fernbedienung Die erfolgte Verriegelung wird durch
das Aufl euchten der Fahrtrichtungsan-
zeiger für die Dauer von ca. zwei Se-
kunden angezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel ein.
Die Entriegelung wird durch schnelles
Blinken der Fahrtrichtungsanzeiger für
die Dauer von ca. zwei Sekunden an-
gezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel aus.
Page 86 of 382
4
84
ÖFFNEN/SCHLIESSEN

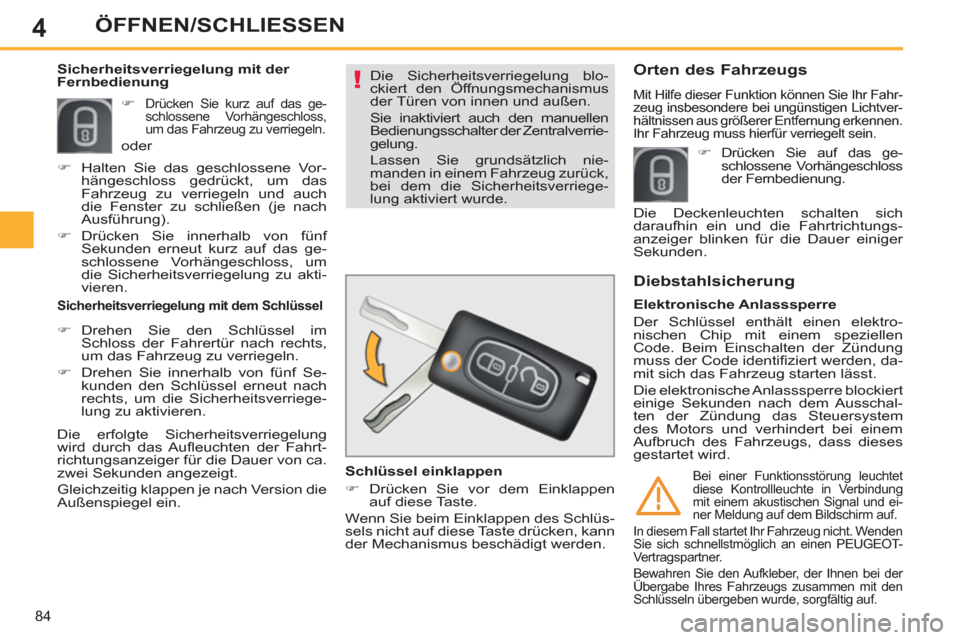

Die Sicherheitsverriegelung blo-
ckiert den Öffnungsmechanismus
der Türen von innen und außen.
Sie inaktiviert auch den manuellen
Bedienungsschalter der Zentralverrie-
gelung.
Lassen Sie grundsätzlich nie-
manden in einem Fahrzeug zurück,
bei dem die Sicherheitsverriege-
lung aktiviert wurde.
Sicherheitsverriegelung mit der
Fernbedienung
Sicherheitsverriegelung mit dem Schlüssel
)
Drücken Sie kurz auf das ge-
schlossene Vorhängeschloss,
um das Fahrzeug zu verriegeln.
oder
Die erfolgte Sicherheitsverriegelung
wird durch das Aufl euchten der Fahrt-
richtungsanzeiger für die Dauer von ca.
zwei Sekunden angezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel ein.
)
Drehen Sie den Schlüssel im
Schloss der Fahrertür nach rechts,
um das Fahrzeug zu verriegeln.
)
Drehen Sie innerhalb von fünf Se-
kunden den Schlüssel erneut nach
rechts, um die Sicherheitsverriege-
lung zu aktivieren.
Schlüssel einklappen
)
Drücken Sie vor dem Einklappen
auf diese Taste.
Wenn Sie beim Einklappen des Schlüs-
sels nicht auf diese Taste drücken, kann
der Mechanismus beschädigt werden.
Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahr-
zeug insbesondere bei ungünstigen Lichtver-
hältnissen aus größerer Entfernung erkennen.
Ihr Fahrzeug muss hierfür verriegelt sein.
Elektronische Anlasssperre
Der Schlüssel enthält einen elektro-
nischen Chip mit einem speziellen
Code. Beim Einschalten der Zündung
muss der Code identifi ziert werden, da-
mit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockiert
einige Sekunden nach dem Ausschal-
ten der Zündung das Steuersystem
des Motors und verhindert bei einem
Aufbruch des Fahrzeugs, dass dieses
gestartet wird.
Diebstahlsicherung
Bei einer Funktionsstörung leuchtet
diese Kontrollleuchte in Verbindung
mit einem akustischen Signal und ei-
ner Meldung auf dem Bildschirm auf.
In diesem Fall startet Ihr Fahrzeug nicht. Wenden
Sie sich schnellstmöglich an einen PEUGEOT-
Vertragspartner.
Bewahren Sie den Aufkleber, der Ihnen bei der
Übergabe Ihres Fahrzeugs zusammen mit den
Schlüsseln übergeben wurde, sorgfältig auf.
)
Halten Sie das geschlossene Vor-
hängeschloss gedrückt, um das
Fahrzeug zu verriegeln und auch
die Fenster zu schließen (je nach
Ausführung).
)
Drücken Sie innerhalb von fünf
Sekunden erneut kurz auf das ge-
schlossene Vorhängeschloss, um
die Sicherheitsverriegelung zu akti-
vieren.
)
Drücken Sie auf das ge-schlossene Vorhängeschloss der Fernbedienung.
Die Deckenleuchten schalten sich
daraufhin ein und die Fahrtrichtungs-
anzeiger blinken für die Dauer einiger
Sekunden.
Page 87 of 382
4
85
ÖFFNEN/SCHLIESSEN

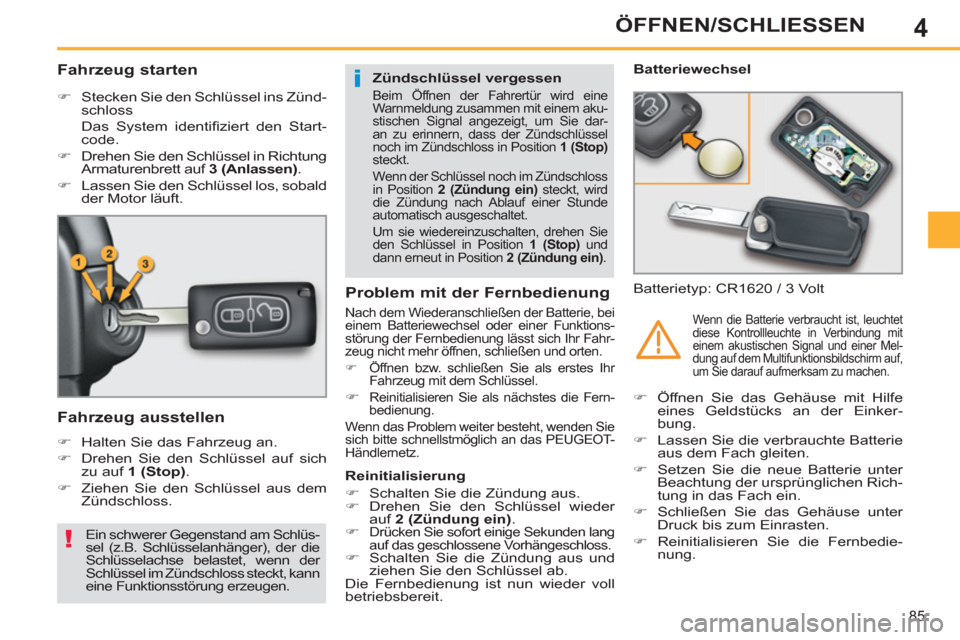

Fahrzeug starten
)
Stecken Sie den Schlüssel ins Zünd-
schloss
Das System identifi ziert den Start-
code.
)
Drehen Sie den Schlüssel in Richtung
Armaturenbrett auf 3 (Anlassen)
.
)
Lassen Sie den Schlüssel los, sobald
der Motor läuft.
Fahrzeug ausstellen
)
Halten Sie das Fahrzeug an.
)
Drehen Sie den Schlüssel auf sich
zu auf 1 (Stop)
.
)
Ziehen Sie den Schlüssel aus dem
Zündschloss.
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie, bei
einem Batteriewechsel oder einer Funktions-
störung der Fernbedienung lässt sich Ihr Fahr-
zeug nicht mehr öffnen, schließen und orten.
)
Öffnen bzw. schließen Sie als erstes Ihr
Fahrzeug mit dem Schlüssel.
) Reinitialisieren Sie als nächstes die Fern-
bedienung.
Wenn das Problem weiter besteht, wenden Sie
sich bitte schnellstmöglich an das PEUGEOT-
Händlernetz.
Batteriewechsel
Batterietyp: CR1620 / 3 Volt
Reinitialisierung
)
Schalten Sie die Zündung aus.
)
Drehen Sie den Schlüssel wieder
auf 2 (Zündung ein)
.
)
Drücken Sie sofort einige Sekunden lang
auf das geschlossene Vorhängeschloss.
)
Schalten Sie die Zündung aus und
ziehen Sie den Schlüssel ab.
Die Fernbedienung ist nun wieder voll
betriebsbereit.
Wenn die Batterie verbraucht ist, leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer Mel-
dung auf dem Multifunktionsbildschirm auf,
um Sie darauf aufmerksam zu machen.
Zündschlüssel vergessen
Beim Öffnen der Fahrertür wird eine
Warnmeldung zusammen mit einem aku-
stischen Signal angezeigt, um Sie dar-
an zu erinnern, dass der Zündschlüssel
noch im Zündschloss in Position 1 (Stop)
steckt.
Wenn der Schlüssel noch im Zündschloss
in Position 2 (Zündung ein)
steckt, wird
die Zündung nach Ablauf einer Stunde
automatisch ausgeschaltet.
Um sie wiedereinzuschalten, drehen Sie
den Schlüssel in Position 1 (Stop)
und
dann erneut in Position 2 (Zündung ein)
.
)
Öffnen Sie das Gehäuse mit Hilfe
eines Geldstücks an der Einker-
bung.
)
Lassen Sie die verbrauchte Batterie
aus dem Fach gleiten.
)
Setzen Sie die neue Batterie unter
Beachtung der ursprünglichen Rich-
tung in das Fach ein.
)
Schließen Sie das Gehäuse unter
Druck bis zum Einrasten.
)
Reinitialisieren Sie die Fernbedie-
nung.
Ein schwerer Gegenstand am Schlüs-
sel (z.B. Schlüsselanhänger), der die
Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, kann
eine Funktionsstörung erzeugen.
Page 88 of 382
4
86
ÖFFNEN/SCHLIESSEN

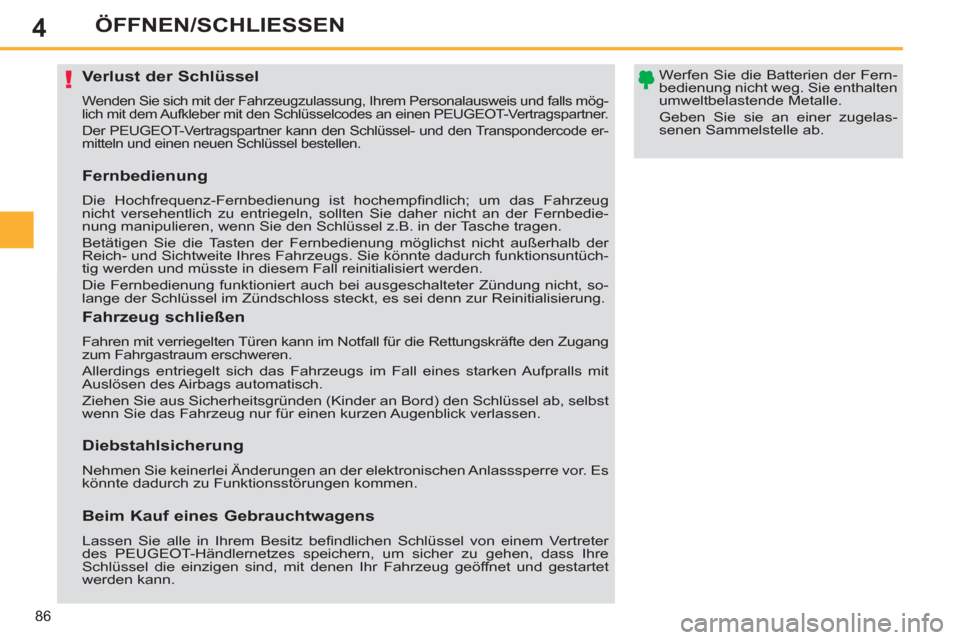

Verlust der Schlüssel
Wenden Sie sich mit der Fahrzeugzulassung, Ihrem Personalausweis und falls mög-
lich mit dem Aufkleber mit den Schlüsselcodes an einen PEUGEOT-Vertragspartner.
Der PEUGEOT-Vertragspartner kann den Schlüssel- und den Transpondercode er-
mitteln und einen neuen Schlüssel bestellen.
Werfen Sie die Batterien der Fern-
bedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelas-
senen Sammelstelle ab.
Fernbedienung
Die Hochfrequenz-Fernbedienung ist hochempfi ndlich; um das Fahrzeug
nicht versehentlich zu entriegeln, sollten Sie daher nicht an der Fernbedie-
nung manipulieren, wenn Sie den Schlüssel z.B. in der Tasche tragen.
Betätigen Sie die Tasten der Fernbedienung möglichst nicht außerhalb der
Reich- und Sichtweite Ihres Fahrzeugs. Sie könnte dadurch funktionsuntüch-
tig werden und müsste in diesem Fall reinitialisiert werden.
Die Fernbedienung funktioniert auch bei ausgeschalteter Zündung nicht, so-
lange der Schlüssel im Zündschloss steckt, es sei denn zur Reinitialisierung.
Fahrzeug schließen
Fahren mit verriegelten Türen kann im Notfall für die Rettungskräfte den Zugang
zum Fahrgastraum erschweren.
Allerdings entriegelt sich das Fahrzeugs im Fall eines starken Aufpralls mit
Auslösen des Airbags automatisch.
Ziehen Sie aus Sicherheitsgründen (Kinder an Bord) den Schlüssel ab, selbst
wenn Sie das Fahrzeug nur für einen kurzen Augenblick verlassen.
Diebstahlsicherung
Nehmen Sie keinerlei Änderungen an der elektronischen Anlasssperre vor. Es
könnte dadurch zu Funktionsstörungen kommen.
Beim Kauf eines Gebrauchtwagens
Lassen Sie alle in Ihrem Besitz befi ndlichen Schlüssel von einem Vertreter
des PEUGEOT-Händlernetzes speichern, um sicher zu gehen, dass Ihre
Schlüssel die einzigen sind, mit denen Ihr Fahrzeug geöffnet und gestartet
werden kann.
Page 89 of 382
4
87
ÖFFNEN/SCHLIESSEN

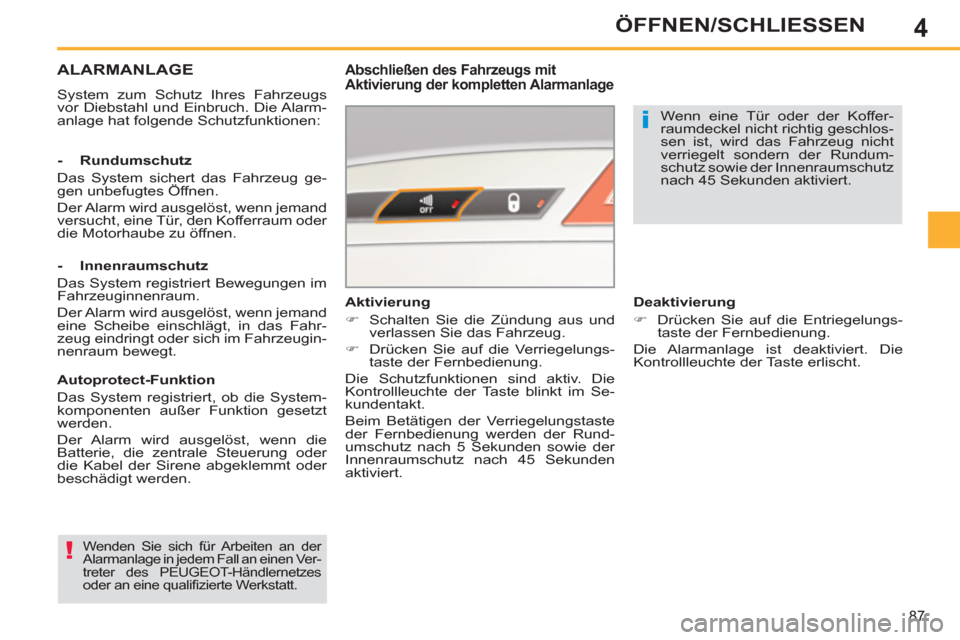

ALARMANLAGE
System zum Schutz Ihres Fahrzeugs
vor Diebstahl und Einbruch. Die Alarm-
anlage hat folgende Schutzfunktionen:
Abschließen des Fahrzeugs mit
Aktivierung der kompletten Alarmanlage
Wenden Sie sich für Arbeiten an der
Alarmanlage in jedem Fall an einen Ver-
treter des PEUGEOT-Händlernetzes
oder an eine qualifi zierte Werkstatt.
Aktivierung
)
Schalten Sie die Zündung aus und
verlassen Sie das Fahrzeug.
)
Drücken Sie auf die Verriegelungs-
taste der Fernbedienung.
Die Schutzfunktionen sind aktiv. Die
Kontrollleuchte der Taste blinkt im Se-
kundentakt.
Beim Betätigen der Verriegelungstaste
der Fernbedienung werden der Rund-
umschutz nach 5 Sekunden sowie der
Innenraumschutz nach 45 Sekunden
aktiviert.
- Rundumschutz
Das System sichert das Fahrzeug ge-
gen unbefugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand
versucht, eine Tür, den Kofferraum oder
die Motorhaube zu öffnen.
- Innenraumschutz
Das System registriert Bewegungen im
Fahrzeuginnenraum.
Der Alarm wird ausgelöst, wenn jemand
eine Scheibe einschlägt, in das Fahr-
zeug eindringt oder sich im Fahrzeugin-
nenraum bewegt.
Autoprotect-Funktion
Das System registriert, ob die System-
komponenten außer Funktion gesetzt
werden.
Der Alarm wird ausgelöst, wenn die
Batterie, die zentrale Steuerung oder
die Kabel der Sirene abgeklemmt oder
beschädigt werden.
Deaktivierung
)
Drücken Sie auf die Entriegelungs-
taste der Fernbedienung.
Die Alarmanlage ist deaktiviert. Die
Kontrollleuchte der Taste erlischt.
Wenn eine Tür oder der Koffer-
raumdeckel nicht richtig geschlos-
sen ist, wird das Fahrzeug nicht
verriegelt sondern der Rundum-
schutz sowie der Innenraumschutz
nach 45 Sekunden aktiviert.
Page 90 of 382
4
88
ÖFFNEN/SCHLIESSEN

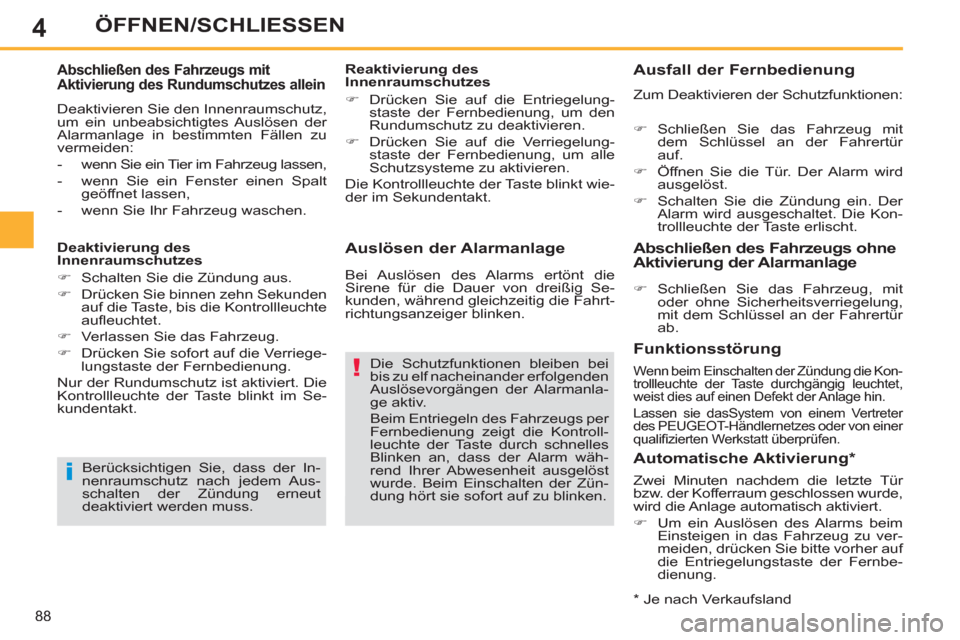

Auslösen der Alarmanlage
Die Schutzfunktionen bleiben bei
bis zu elf nacheinander erfolgenden
Auslösevorgängen der Alarmanla-
ge aktiv.
Beim Entriegeln des Fahrzeugs per
Fernbedienung zeigt die Kontroll-
leuchte der Taste durch schnelles
Blinken an, dass der Alarm wäh-
rend Ihrer Abwesenheit ausgelöst
wurde. Beim Einschalten der Zün-
dung hört sie sofort auf zu blinken.
Ausfall der Fernbedienung
Zum Deaktivieren der Schutzfunktionen:
)
Schließen Sie das Fahrzeug, mit
oder ohne Sicherheitsverriegelung,
mit dem Schlüssel an der Fahrertür
ab.
Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage
Wenn beim Einschalten der Zündung die Kon-
trollleuchte der Taste durchgängig leuchtet,
weist dies auf einen Defekt der Anlage hin.
Lassen sie dasSystem von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifi zierten Werkstatt überprüfen.
Bei Auslösen des Alarms ertönt die
Sirene für die Dauer von dreißig Se-
kunden, während gleichzeitig die Fahrt-
richtungsanzeiger blinken.
)
Schließen Sie das Fahrzeug mit
dem Schlüssel an der Fahrertür
auf.
)
Öffnen Sie die Tür. Der Alarm wird
ausgelöst.
)
Schalten Sie die Zündung ein. Der
Alarm wird ausgeschaltet. Die Kon-
trollleuchte der Taste erlischt.
Funktionsstörung
Automatische Aktivierung *
Berücksichtigen Sie, dass der In-
nenraumschutz nach jedem Aus-
schalten der Zündung erneut
deaktiviert werden muss.
Deaktivierung des
Innenraumschutzes
)
Schalten Sie die Zündung aus.
)
Drücken Sie binnen zehn Sekunden
auf die Taste, bis die Kontrollleuchte
aufl euchtet.
)
Verlassen Sie das Fahrzeug.
)
Drücken Sie sofort auf die Verriege-
lungstaste der Fernbedienung.
Nur der Rundumschutz ist aktiviert. Die
Kontrollleuchte der Taste blinkt im Se-
kundentakt.
Abschließen des Fahrzeugs mit
Aktivierung des Rundumschutzes allein
Deaktivieren Sie den Innenraumschutz,
um ein unbeabsichtigtes Auslösen der
Alarmanlage in bestimmten Fällen zu
vermeiden:
- wenn Sie ein Tier im Fahrzeug lassen,
- wenn Sie ein Fenster einen Spalt
geöffnet lassen,
- wenn Sie Ihr Fahrzeug waschen.
Reaktivierung des
Innenraumschutzes
)
Drücken Sie auf die Entriegelung-
staste der Fernbedienung, um den
Rundumschutz zu deaktivieren.
)
Drücken Sie auf die Verriegelung-
staste der Fernbedienung, um alle
Schutzsysteme zu aktivieren.
Die Kontrollleuchte der Taste blinkt wie-
der im Sekundentakt.
*
Je nach Verkaufsland
Zwei Minuten nachdem die letzte Tür
bzw. der Kofferraum geschlossen wurde,
wird die Anlage automatisch aktiviert.
)
Um ein Auslösen des Alarms beim
Einsteigen in das Fahrzeug zu ver-
meiden, drücken Sie bitte vorher auf
die Entriegelungstaste der Fernbe-
dienung.
