5
99
SICHT
LICHTSCHALTER AUSSEN
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckleuchten, die für die Beleuch-
tung des Fahrzeugs sorgen.
Hauptbeleuchtung
Die verschiedenen Front- und Heck-
leuchten des Fahrzeugs dienen dazu,
die Sicht des Fahrers den jeweiligen
Witterungsbedingungen anzupassen:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne
andere Fahrer zu blenden,
- Fernlicht, um auf freier Strecke weit
sehen zu können.
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- eine Nebelschlussleuchte, um von
weitem gesehen zu werden,
- Nebelscheinwerfer, um noch besser
sehen zu können,
- Kurvenscheinwerfer, um Kurven
besser auszuleuchten,
- Tagfahrlicht, um am Tage besser
gesehen zu werden.
Programmierung
Sie können bestimmte Funktionen pro-
grammieren:
- Tagfahrlicht,
- Einschaltautomatik der Beleuchtung,
- Adaptives Kurvenlicht,
- Nachleuchtfunktion,
Ausführung ohne
Einschaltautomatik
Ausführung mit Einschaltautomatik
Automatisches Einschalten
der Beleuchtung
Manuelle Bedienung
Das Licht wird vom Fahrer direkt mit dem
Ring A
und dem Hebel B
geschaltet.
A.
Ring zur Bedienung der Hauptbe-
leuchtung: Drehen Sie den Ring so,
dass das gewünschte Symbol der
Markierung gegenüber steht.
Licht aus
Standlicht
B.
Umschalten von Abblend- auf Fern-
licht: Ziehen Sie den Hebel zu sich
heran, um zwischen Abblend- und
Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder einge-
schaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Licht-
hupe"), indem er den Hebel anzieht. Abblend- oder Fernlicht
Anzeigen
Durch das Aufl euchten der entsprechenden Kontroll-
leuchte im Kombiinstrument wird angezeigt, dass eine
bestimmte Beleuchtungsfunktion eingeschaltet ist.
Page 102 of 382
5
100
SICHT
Ausführung nur mit
Nebelschlussleuchte
Nebelschlussleuchte
)
Drehen Sie den Ring C
(Impuls-
schalter) nach vorn, um die Ne-
belleuchte einzuschalten.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltau-
tomatik) bleiben Nebelleuchte und Ab-
blendlicht eingeschaltet.
)
Um die gesamte Beleuchtung aus-
zuschalten, drehen Sie den Ring C
nach hinten.
Bei klarem Wetter oder Regen dürfen
Nebelscheinwerfer und -schlussleuch-
te weder tagsüber noch bei Nacht
eingeschaltet werden. Unter diesen
Umständen können andere Fahrer
durch den starken Lichtstrahl geblen-
det werden. Sie dürfen nur bei Nebel
oder Schneefall benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und Nebelleuch-
ten von Hand eingeschaltet werden,
da der Helligkeitssensor die Lichtinten-
sität gegebenenfalls als ausreichend
registriert.
Vergessen Sie nicht, Nebelschein-
werfer und Nebelschlusslicht aus-
zuschalten, sobald sie nicht mehr
benötigt werden.
Ausführung mit
Nebelscheinwerfern und
Nebelschlussleuchte Nebelscheinwerfer und Nebel-
schlussleuchte
Drehen Sie den Rings C
:
)
einmal nach vorne, um die Nebel-
scheinwerfer einzuschalten,
)
ein zweites Mal nach vorne, um die
Nebelschlussleuchte einzuschalten,
)
einmal nach hinten, um die Nebel-
schlussleuchte auszuschalten,
)
ein zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten.
Beim automatischen Ausschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
oder beim Ausschalten des Abblendlichts
von Hand, bleiben Nebelleuchten und
Standlicht eingeschaltet.
)
Drehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls
aus.
C.
Ring zum Einschalten der Ne-
belleuchten.
Sie funktionieren zusammen mit Abb-
lend- und Fernlicht.
Page 103 of 382
5SICHT
Ausschalten der Beleuchtung
beim Ausschalten der Zündung
Beim Ausschalten der Zündung
schalten sich alle Lichter auto-
matisch aus mit Ausnahme des
Abblendlichtes bei aktivierter auto-
matischer Nachleuchtfunktion.
Einschalten der Beleuchtung nach
dem Ausschalten der Zündung
Um den Lichtschalter zu reaktivie-
ren, drehen Sie den Ring A
in die
Position "0"
- Leuchten ausgeschal-
tet, dann in die Position Ihrer Wahl.
Beim Öffnen der Fahrertür weist
ein vorübergehendes akustisches
Signal darauf hin, dass die Be-
leuchtung noch eingeschaltet ist.
Mit Ausnahme des Standlichtes
schaltet sich die Beleuchtung nach
maximal dreißig Minuten automa-
tisch aus, um ein Entladen der Bat-
terie zu vermeiden.
LED-Diodenleuchten
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschla-
gene Feuchtigkeit verschwindet ein paar
Minuten nach dem Einschalten der Be-
leuchtung.
Tagesfahrlicht
In einigen Ländern vorgeschriebene Ta-
gesbeleuchtung, die sich automatisch
beim Anlassen des Motors einschaltet
und den anderen Verkehrsteilnehmern
eine bessere Sicht des Fahrzeugs er-
möglicht.
Die Funktion "Tagesfahrlicht" wird fol-
gendermaßen aktiviert:
- in den Ländern, in denen es gesetz-
lich vorgeschrieben ist,
durch Einschalten des Abblend-
lichtes zusammen mit dem Standlicht
und der Kennzeichenbeleuchtung;
diese Funktion kann nicht deakti-
viert werden.
- in den sonstigen Vertriebsländern,
durch Einschalten einer LED-
Beleuchtung (Glühlampen oder
LED-Diodenleuchten); diese Funk-
tion kann über das Konfi gurations-
menü des Fahrzeugs aktiviert oder
deaktiviert werden.
Der Lichtschalter muss auf die Positi-
on "0"
oder "AUTO"
(Modus Tag) ge-
stellt werden.
Die Deaktivierung des Tagesfahrlichts
wird nach der Betätigung der Licht-
schalters oder nach dem nächsten Star-
ten des Motors wirksam; die Aktivierung
wird sofort erfasst.
Die Bedieneinheit (Konbiinstrument, Multifunk-
tionsbildschirm, Bedientastatur der Klimaan-
lage, etc.) wird nicht beleuchtet außer beim
Umschalten auf Nachtmodus, manuelles oder
automatisches Einschalten der Beleuchtung.
Die Beleuchtung schaltet sich nach dem
Starten des Motors ein.
Je nach Bestimmungsland stellen sie
folgende Funktionen sicher:
- * Tagesfahrlicht im Modus Tag und
Standlicht im Modus Nacht (bei Ta-
gesfahrlicht ist die Leuchtintensität
höher),
oder
- Standlicht im Tag- und Nachtmodus.
Bei Vorhandensein von LED-Diodenleuch-
ten, sind die Glühlampen mit Glühfaden
des Tagesfahrlichts / des Standlichts des
vorderen Scheinwerferblocks deaktiviert.
*
Mit dem Konfi gurationsmenü des
Fahrzeugs einstellbare Funktion.
Page 104 of 382
5
AUTO
102
SICHT
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mögli-
cherweise als hinreichend, sodass sich
die Beleuchtung nicht automatisch ein-
schaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der Wind-
schutzscheibe hinter dem Innenspiegel
darf nicht verdeckt werden. Die damit
verbundenen Funktionen würden an-
dernfalls nicht mehr geschaltet.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung ein. Gleichzeitig
leuchtet diese Kontrollleuchte im Kombiins-
trument auf und/oder eine Meldung erscheint
auf dem Bildschirm in Verbindung mit einem
akustischen Signal.
Wenden Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifi zierte Werkstatt.
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblend-
licht noch kurze Zeit nach dem Aus-
schalten der Zündung eingeschaltet,
um dem Fahrer bei geringer Helligkeit
das Aussteigen zu erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschal-
ten der Zündung einmal die Lichthu-
pe mit dem Lichtschalter.
)
Durch erneute Betätigung der Lichthu-
pe wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten
Zeit automatisch aus.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schalten sich
ohne Zutun des Fahrers bei schwachem
Außenlicht oder in bestimmten Fällen beim
Betätigen der Scheibenwischer automa-
tisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder nachdem die Schei-
benwischer ausgeschaltet worden sind.
Aktivieren
)
Drehen Sie den Ring auf "AUTO"
.
Das Aktivieren der Einschaltauto-
matik wird durch eine Meldung auf
dem Bildschirm bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine andere
Position als "AUTO"
. Das Deakti-
vieren der Einschaltautomatik wird
durch eine Meldung auf dem Bild-
schirm bestätigt.
Page 105 of 382
5
103
SICHT
Zugangsbeleuchtung
Bei geringer Helligkeit wird die Außenbe-
leuchtung per Fernbedienung eingeschal-
tet, um Ihnen den Zugang zum Fahrzeug
zu erleichtern. Sie wird aktiviert, wenn der
Helligkeitssensor eine entsprechend ge-
ringe Helligkeit registriert.
Einschalten
)
Drücken Sie auf das offene Vorhän-
geschloss der Fernbedienung.
Abblend- und Standlicht schalten
sich ein; gleichzeitig wird das Fahr-
zeug entriegelt.
Ausschalten
Die Zugangsbeleuchtung außen schaltet
sich nach einer bestimmten Zeit, beim
Einschalten der Zündung oder beim Ver-
riegeln des Fahrzeugs automatisch aus.
MANUELLE LEUCHTWEITENVERSTELLUNGDER HALOGEN-SCHEINWERFER
Die Ausgangsstellung ist "0"
.
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwerfer mit
Halogenlampen je nach Fahrzeugbela-
dung in der Höhe eingestellt werden.
0.
1 oder 2 Personen auf den Vorder-
sitzen
-.
3 Personen
1.
5 Personen
-.
Zwischenstellung
2.
5 Personen + zulässige Höchstlast
-.
Zwischenstellung
3.
Fahrer + zulässige Höchstlast
Das Einschalten, die Deaktivierung
und die Dauer der Zugangsbeleuch-
tung sind abhängig von der Pro-
grammierung der automatischen
Nachleuchtfunktion.
Automatischen
Nachleuchtfunktion
Wenn die automatische Nachleucht-
funktion im Fall schwachen Außenlichts
aktiviert ist, bleibt das Abblendlicht bei
Ausschalten der Zündung eingeschaltet.
Programmieren
Die Aktivierung oder Deak-
tivierung sowie die Dauer
der Nachleuchtfunktion
sind über das Konfi gurati-
onsmenü des Fahrzeugs
einstellbar.
Page 106 of 382
5SICHT
ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h verfüg-
bare Funktion trägt zur erheblichen Ver-
besserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht
Programmierung
Funktionsstörung
Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs aktiviert bzw.
deaktiviert.
Bei einer Funktionsstörung blinkt
diese Warnleuchte im Kombiins-
trument in Verbindung mit einer
Meldung auf dem Bsbildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
AUTOMATISCHE EINSTELLUNG DER XENON-SCHEINWERFER
Fassen Sie die Xenon-Lampen nicht an.
Wenden Sie sich an einen PEUGEOT-
Vertragspartner oder eine qualifi zierte
Werkstatt.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xe-
non-Scheinwerferkegels entsprechend
der Fahrzeugbeladung.
Bei einer Funktionsstörung leuchtet
diese Warnleuchte im Kombiinstru-
ment auf, während gleichzeitig ein
akustisches Signal ertönt und eine
Meldung auf dem Bildschirm er-
scheint.
In diesem Fall stellt das System die Scheinwer-
fer in die niedrigste Position.
Im Stillstand, bei sehr geringer Ge-
schwindigkeit oder bei eingelegtem
Rückwärtsgang ist die Funktion inaktiv.
Der Betriebszustand der Funktion bleibt
beim Ausschalten der Zündung gespei-
chert.
Page 107 of 382
5
105
SICHT

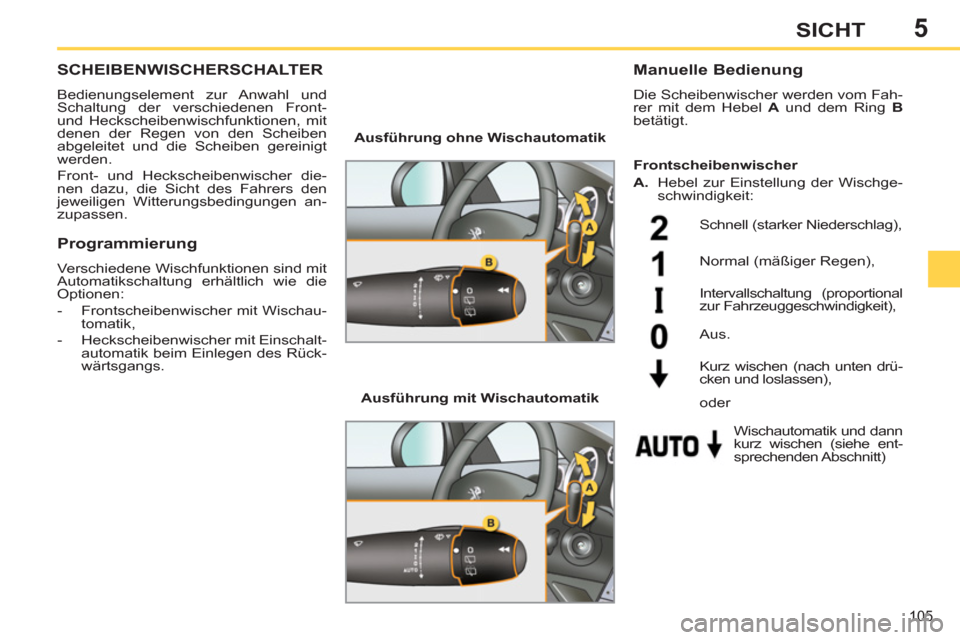

SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer die-
nen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen an-
zupassen.
Manuelle Bedienung
Die Scheibenwischer werden vom Fah-
rer mit dem Hebel A
und dem Ring B
betätigt.
Ausführung ohne Wischautomatik
Ausführung mit Wischautomatik
Schnell (starker Niederschlag),
Normal (mäßiger Regen),
Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),
Wischautomatik und dann
kurz wischen (siehe ent-
sprechenden Abschnitt)
Aus.
Kurz wischen (nach unten drü-
cken und loslassen),
Programmierung
Verschiedene Wischfunktionen sind mit
Automatikschaltung erhältlich wie die
Optionen:
- Frontscheibenwischer mit Wischau-
tomatik,
- Heckscheibenwischer mit Einschalt-
automatik beim Einlegen des Rück-
wärtsgangs.
Frontscheibenwischer
A.
Hebel zur Einstellung der Wischge-
schwindigkeit:
oder
Page 108 of 382
5
106
SICHT

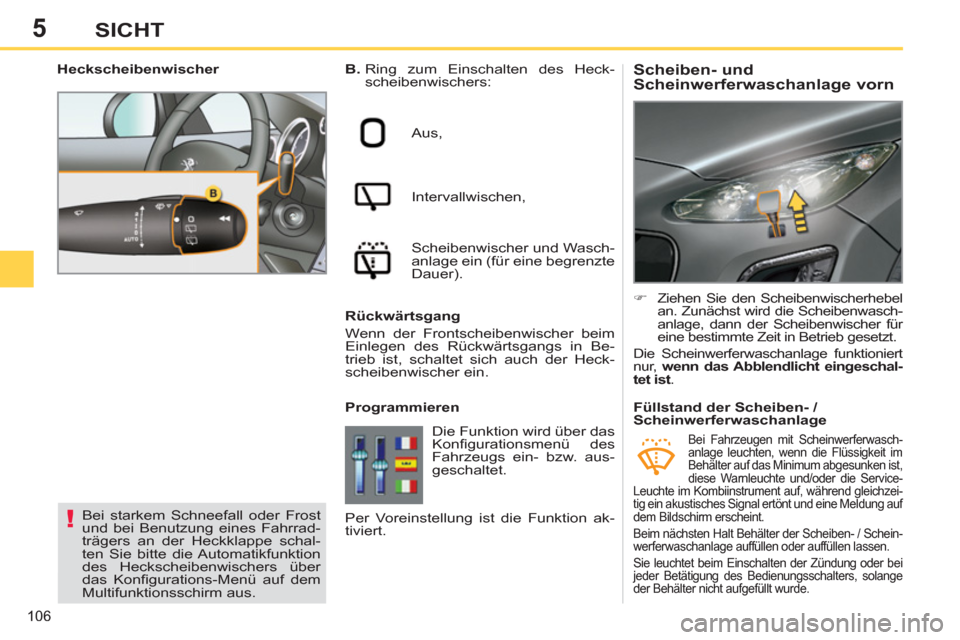

Scheiben- und
Scheinwerferwaschanlage vorn
B.
Ring zum Einschalten des Heck-
scheibenwischers:
Aus,
Intervallwischen,
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Programmieren
)
Ziehen Sie den Scheibenwischerhebel
an. Zunächst wird die Scheibenwasch-
anlage, dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage funktioniert
nur, wenn
das Abblendlicht eingeschal-
tet ist
.
Heckscheibenwischer
Bei starkem Schneefall oder Frost
und bei Benutzung eines Fahrrad-
trägers an der Heckklappe schal-
ten Sie bitte die Automatikfunktion
des Heckscheibenwischers über
das Konfi gurations-Menü auf dem
Multifunktionsschirm aus.
Füllstand der Scheiben- /
Scheinwerferwaschanlage
Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs ein- bzw. aus-
geschaltet.
Rückwärtsgang
Wenn der Frontscheibenwischer beim
Einlegen des Rückwärtsgangs in Be-
trieb ist, schaltet sich auch der Heck-
scheibenwischer ein.
Per Voreinstellung ist die Funktion ak-
tiviert.
Bei Fahrzeugen mit Scheinwerferwasch-
anlage leuchten, wenn die Flüssigkeit im
Behälter auf das Minimum abgesunken ist,
diese Warnleuchte und/oder die Service-
Leuchte im Kombiinstrument auf, während gleichzei-
tig ein akustisches Signal ertönt und eine Meldung auf
dem Bildschirm erscheint.
Beim nächsten Halt Behälter der Scheiben- / Schein-
werferwaschanlage auffüllen oder auffüllen lassen.
Sie leuchtet beim Einschalten der Zündung oder bei
jeder Betätigung des Bedienungsschalters, solange
der Behälter nicht aufgefüllt wurde.
Page 109 of 382
5
107
SICHT

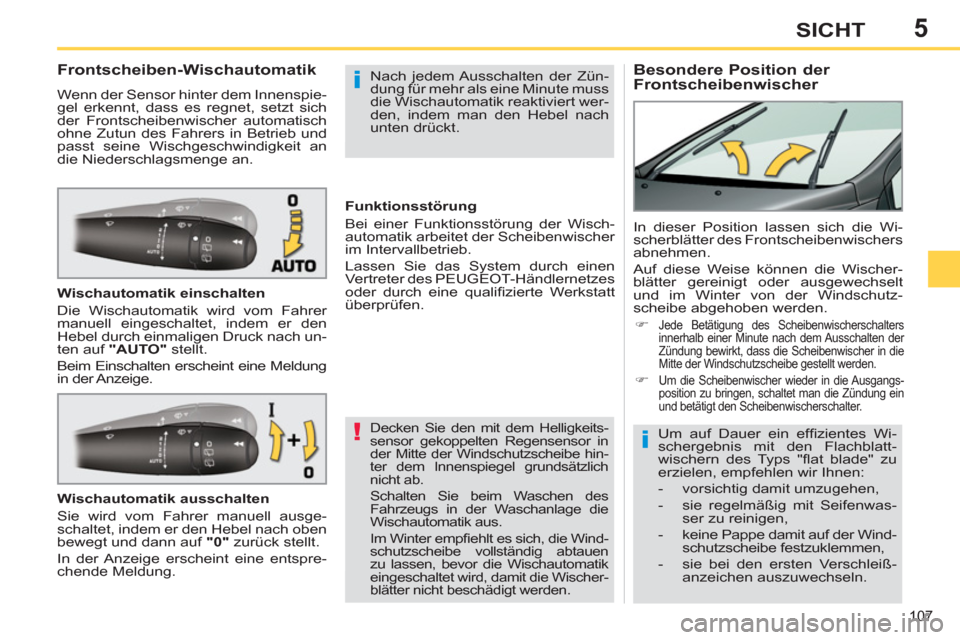

Besondere Position der
Frontscheibenwischer
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspie-
gel erkennt, dass es regnet, setzt sich
der Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel durch einmaligen Druck nach un-
ten auf "AUTO"
stellt.
Beim Einschalten erscheint eine Meldung
in der Anzeige. In dieser Position lassen sich die Wi-
scherblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischer-
blätter gereinigt oder ausgewechselt
und im Winter von der Windschutz-
scheibe abgehoben werden.
Decken Sie den mit dem Helligkeits-
sensor gekoppelten Regensensor in
der Mitte der Windschutzscheibe hin-
ter dem Innenspiegel grundsätzlich
nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
Im Winter empfi ehlt es sich, die Wind-
schutzscheibe vollständig abtauen
zu lassen, bevor die Wischautomatik
eingeschaltet wird, damit die Wischer-
blätter nicht beschädigt werden.
Nach jedem Ausschalten der Zün-
dung für mehr als eine Minute muss
die Wischautomatik reaktiviert wer-
den, indem man den Hebel nach
unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel nach oben
bewegt und dann auf "0"
zurück stellt.
In der Anzeige erscheint eine entspre-
chende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der Wisch-
automatik arbeitet der Scheibenwischer
im Intervallbetrieb.
Lassen Sie das System durch einen
Vertreter des PEUGEOT-Händlernetzes
oder durch eine qualifi zierte Werkstatt
überprüfen.
Um auf Dauer ein effi zientes Wi-
schergebnis mit den Flachblatt-
wischern des Typs "fl at blade" zu
erzielen, empfehlen wir Ihnen:
- vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwas-
ser zu reinigen,
- keine Pappe damit auf der Wind-
schutzscheibe festzuklemmen,
- sie bei den ersten Verschleiß-
anzeichen auszuwechseln.
)
Jede Betätigung des Scheibenwischerschalters
innerhalb einer Minute nach dem Ausschalten der
Zündung bewirkt, dass die Scheibenwischer in die
Mitte der Windschutzscheibe gestellt werden.
) Um die Scheibenwischer wieder in die Ausgangs-
position zu bringen, schaltet man die Zündung ein
und betätigt den Scheibenwischerschalter.
Page 110 of 382
5
108
SICHT

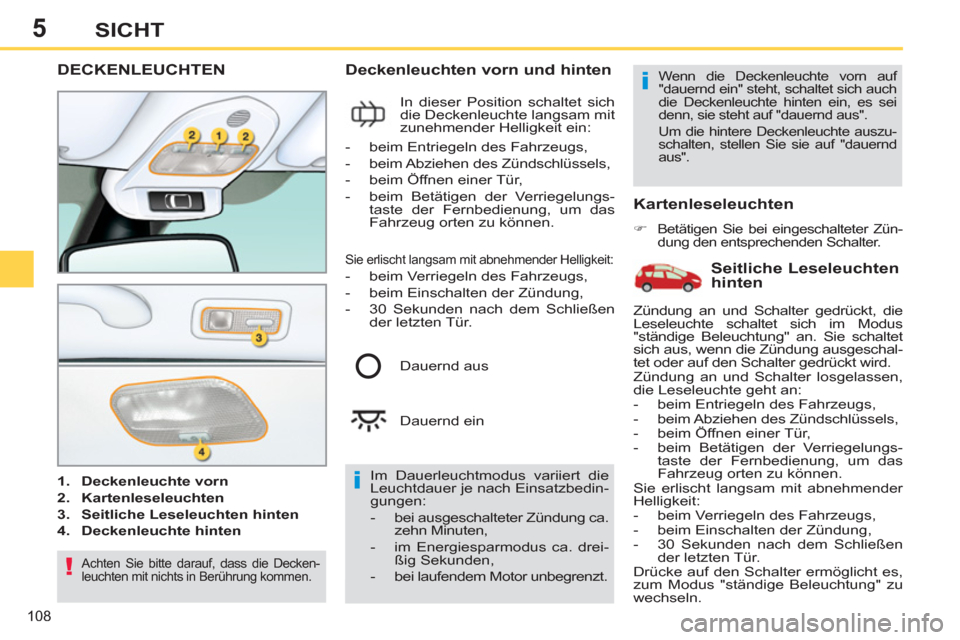

DECKENLEUCHTEN
1.
Deckenleuchte vorn
2.
Kartenleseleuchten
3.
Seitliche Leseleuchten hinten
4.
Deckenleuchte hinten
Deckenleuchten vorn und hinten
In dieser Position schaltet sich
die Deckenleuchte langsam mit
zunehmender Helligkeit ein:
Kartenleseleuchten
)
Betätigen Sie bei eingeschalteter Zün-
dung den entsprechenden Schalter.
Im Dauerleuchtmodus variiert die
Leuchtdauer je nach Einsatzbedin-
gungen:
- bei ausgeschalteter Zündung ca.
zehn Minuten,
- im Energiesparmodus ca. drei-
ßig Sekunden,
- bei laufendem Motor unbegrenzt.
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelungs-
taste der Fernbedienung, um das
Fahrzeug orten zu können.
Dauernd aus
Dauernd ein
Wenn die Deckenleuchte vorn auf
"dauernd ein" steht, schaltet sich auch
die Deckenleuchte hinten ein, es sei
denn, sie steht auf "dauernd aus".
Um die hintere Deckenleuchte auszu-
schalten, stellen Sie sie auf "dauernd
aus".
Seitliche Leseleuchten
hinten Sie erlischt langsam mit abnehmender Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
Achten Sie bitte darauf, dass die Decken-
leuchten mit nichts in Berührung kommen.
Zündung an und Schalter gedrückt, die
Leseleuchte schaltet sich im Modus
"ständige Beleuchtung" an. Sie schaltet
sich aus, wenn die Zündung ausgeschal-
tet oder auf den Schalter gedrückt wird.
Zündung an und Schalter losgelassen,
die Leseleuchte geht an:
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelungs-
taste der Fernbedienung, um das
Fahrzeug orten zu können.
Sie erlischt langsam mit abnehmender
Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
Drücke auf den Schalter ermöglicht es,
zum Modus "ständige Beleuchtung" zu
wechseln.
