Page 121 of 382
6
119
ALLESTIMENTI INTERNI

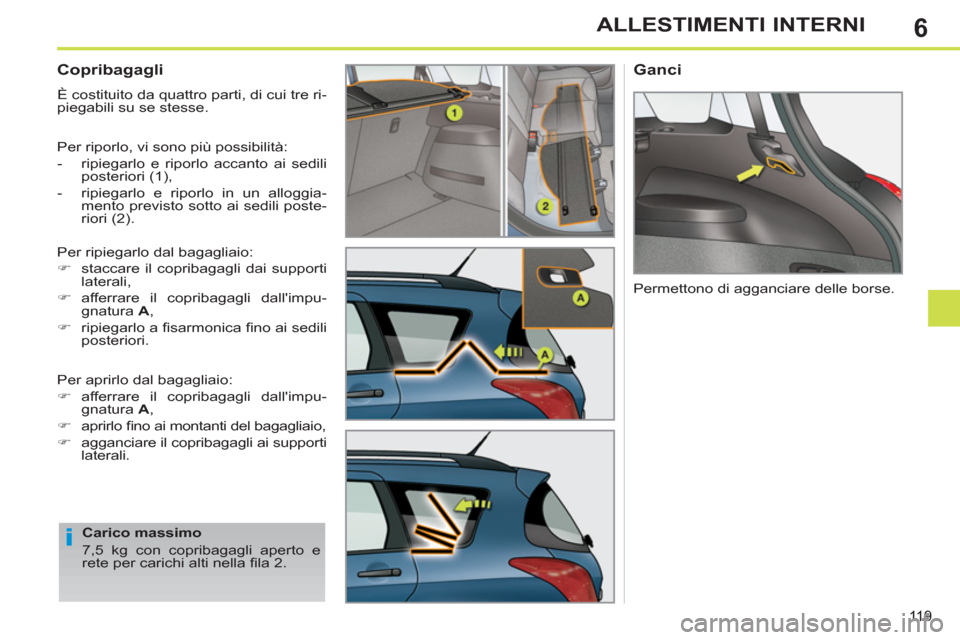

Copribagagli
È costituito da quattro parti, di cui tre ri-
piegabili su se stesse.
Per riporlo, vi sono più possibilità:
- ripiegarlo e riporlo accanto ai sedili
posteriori (1),
- ripiegarlo e riporlo in un alloggia-
mento previsto sotto ai sedili poste-
riori (2).
Per ripiegarlo dal bagagliaio:
)
staccare il copribagagli dai supporti
laterali,
)
afferrare il copribagagli dall'impu-
gnatura A
,
)
ripiegarlo a fi sarmonica fi no ai sedili
posteriori.
Per aprirlo dal bagagliaio:
)
afferrare il copribagagli dall'impu-
gnatura A
,
)
aprirlo fi no ai montanti del bagagliaio,
)
agganciare il copribagagli ai supporti
laterali.
Ganci
Carico massimo
7,5 kg con copribagagli aperto e
rete per carichi alti nella fi la 2.
Permettono di agganciare delle borse.
Page 122 of 382
6
120
ALLESTIMENTI INTERNI

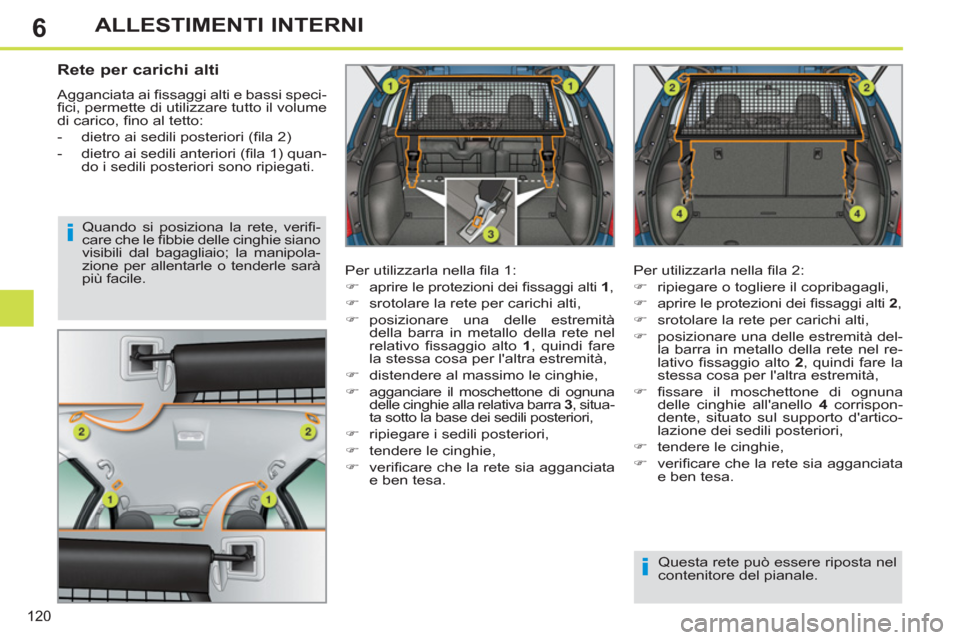

Rete per carichi alti
Agganciata ai fi ssaggi alti e bassi speci-
fi ci, permette di utilizzare tutto il volume
di carico, fi no al tetto:
- dietro ai sedili posteriori (fi la 2)
- dietro ai sedili anteriori (fi la 1) quan-
do i sedili posteriori sono ripiegati.
Per utilizzarla nella fi la 1:
)
aprire le protezioni dei fi ssaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità
della barra in metallo della rete nel
relativo fi ssaggio alto 1
, quindi fare
la stessa cosa per l'altra estremità,
)
distendere al massimo le cinghie,
)
agganciare il moschettone di ognuna
delle cinghie alla relativa barra 3
, situa-
ta sotto la base dei sedili posteriori,
)
ripiegare i sedili posteriori,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa. Per utilizzarla nella fi la 2:
)
ripiegare o togliere il copribagagli,
)
aprire le protezioni dei fi ssaggi alti 2
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità del-
la barra in metallo della rete nel re-
lativo fi ssaggio alto 2
, quindi fare la
stessa cosa per l'altra estremità,
)
fi ssare il moschettone di ognuna
delle cinghie all'anello 4
corrispon-
dente, situato sul supporto d'artico-
lazione dei sedili posteriori,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa. Quando si posiziona la rete, verifi -
care che le fi bbie delle cinghie siano
visibili dal bagagliaio; la manipola-
zione per allentarle o tenderle sarà
più facile.
Questa rete può essere riposta nel
contenitore del pianale.
Page 123 of 382
6
121
ALLESTIMENTI INTERNI

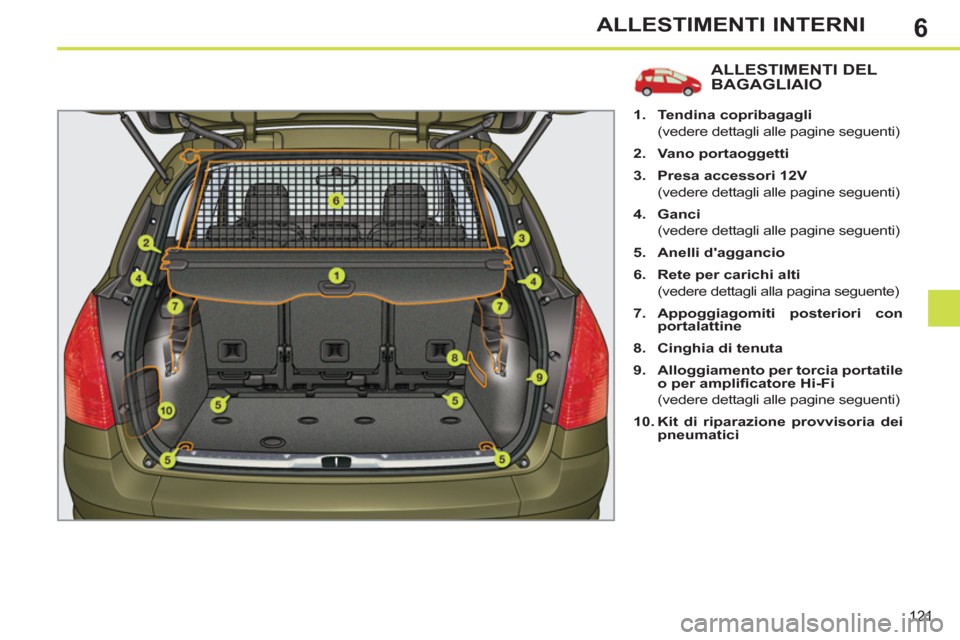

ALLESTIMENTI DELBAGAGLIAIO
1.
Tendina copribagagli
(vedere dettagli alle pagine seguenti)
2.
Vano portaoggetti
3.
Presa accessori 12V
(vedere dettagli alle pagine seguenti)
4.
Ganci
(vedere dettagli alle pagine seguenti)
5.
Anelli d'aggancio
6.
Rete per carichi alti
(vedere dettagli alla pagina seguente)
7.
Appoggiagomiti posteriori con
portalattine
8.
Cinghia di tenuta
9.
Alloggiamento per torcia portatile
o per amplifi catore Hi-Fi
(vedere dettagli alle pagine seguenti)
10.
Kit di riparazione provvisoria dei
pneumatici
Page 124 of 382
6ALLESTIMENTI INTERNI
Tendina copri bagagli
Per montarla:
)
posizionare una delle estremità del-
l'avvolgitore nel suo supporto,
)
inserire l'altra estremità nel suo sup-
porto; il lucchetto si blocca automa-
ticamente,
)
aprire la tendina fi no ai montanti del
bagagliaio,
)
inserire le guide della tendina nei
montanti del bagagliaio. Per rimuoverla:
)
estrarre le guide della tendina dai
montanti del bagagliaio,
)
far rientrare la tendina nell'avvolgi-
tore,
)
tirare e trattenere il lucchetto ad una
delle estremità dell'avvolgitore per
sbloccarlo,
)
estrarre l'avvolgitore dal suo supporto,
dalla parte dell'estremità sbloccata, poi
dall'altra.
Per riporla, sistemarla a livello della
soglia del bagagliaio, con l'avvolgitore
verso l'alto e l'aletta verso l'interno.

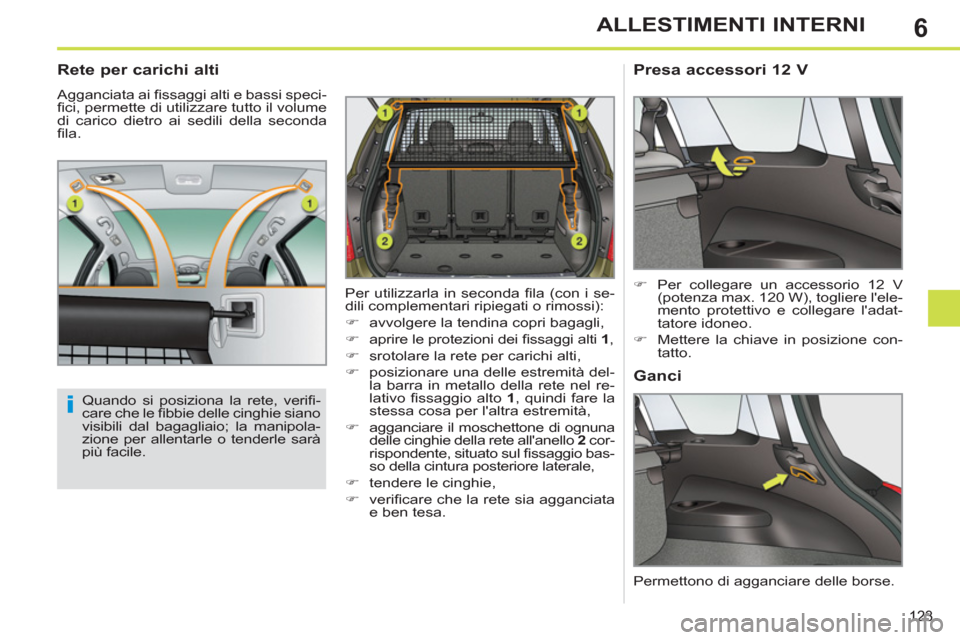

Page 125 of 382
6
123
ALLESTIMENTI INTERNI
Rete per carichi alti
Agganciata ai fi ssaggi alti e bassi speci-
fi ci, permette di utilizzare tutto il volume
di carico dietro ai sedili della seconda
fi la.
Presa accessori 12 V
)
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere l'ele-
mento protettivo e collegare l'adat-
tatore idoneo.
)
Mettere la chiave in posizione con-
tatto.
Per utilizzarla in seconda fi la (con i se-
dili complementari ripiegati o rimossi):
)
avvolgere la tendina copri bagagli,
)
aprire le protezioni dei fi ssaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità del-
la barra in metallo della rete nel re-
lativo fi ssaggio alto 1
, quindi fare la
stessa cosa per l'altra estremità,
)
agganciare il moschettone di ognuna
delle cinghie della rete all'anello 2
cor-
rispondente, situato sul fi ssaggio bas-
so della cintura posteriore laterale,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa.
Quando si posiziona la rete, verifi -
care che le fi bbie delle cinghie siano
visibili dal bagagliaio; la manipola-
zione per allentarle o tenderle sarà
più facile.
Ganci
Permettono di agganciare delle borse.
Page 126 of 382
6
124
ALLESTIMENTI INTERNI

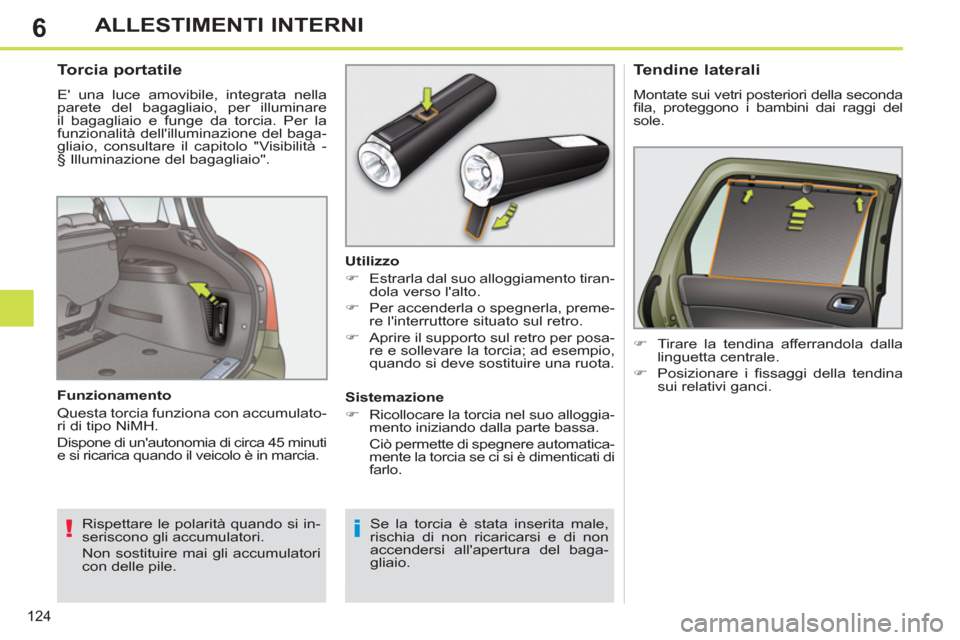

Torcia portatile
E' una luce amovibile, integrata nella
parete del bagagliaio, per illuminare
il bagagliaio e funge da torcia. Per la
funzionalità dell'illuminazione del baga-
gliaio, consultare il capitolo "Visibilità -
§ Illuminazione del bagagliaio".
Funzionamento
Questa torcia funziona con accumulato-
ri di tipo NiMH.
Dispone di un'autonomia di circa 45 minuti
e si ricarica quando il veicolo è in marcia.
Utilizzo
)
Estrarla dal suo alloggiamento tiran-
dola verso l'alto.
)
Per accenderla o spegnerla, preme-
re l'interruttore situato sul retro.
)
Aprire il supporto sul retro per posa-
re e sollevare la torcia; ad esempio,
quando si deve sostituire una ruota.
Sistemazione
)
Ricollocare la torcia nel suo alloggia-
mento iniziando dalla parte bassa.
Ciò permette di spegnere automatica-
mente la torcia se ci si è dimenticati di
farlo.
Tendine laterali
Montate sui vetri posteriori della seconda
fi la, proteggono i bambini dai raggi del
sole.
)
Tirare la tendina afferrandola dalla
linguetta centrale.
)
Posizionare i fi ssaggi della tendina
sui relativi ganci.
Rispettare le polarità quando si in-
seriscono gli accumulatori.
Non sostituire mai gli accumulatori
con delle pile. Se la torcia è stata inserita male,
rischia di non ricaricarsi e di non
accendersi all'apertura del baga-
gliaio.
Page 127 of 382
7
125
SICUREZZA BAMBINI

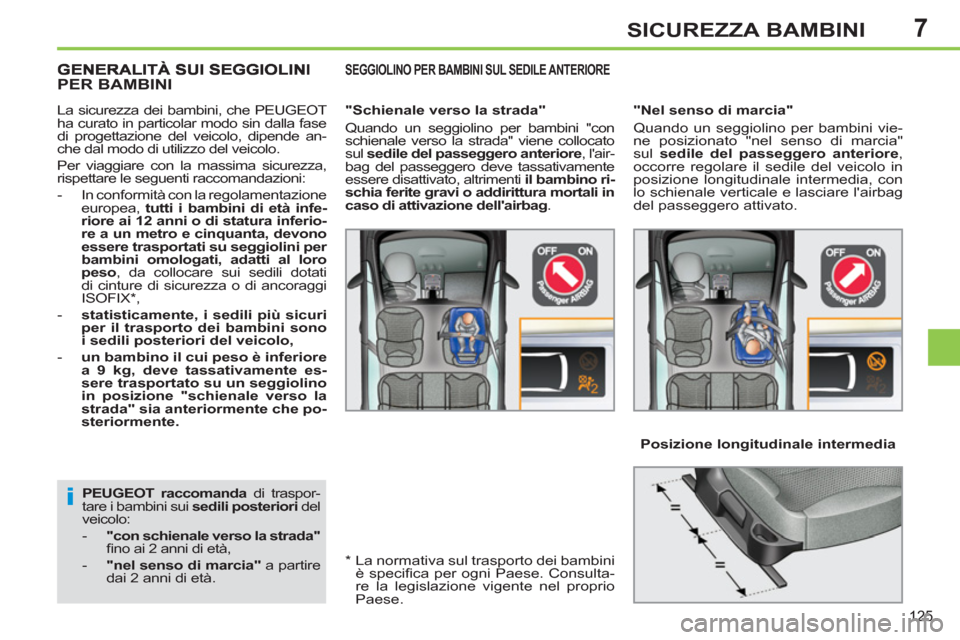

PEUGEOT
raccomanda
di traspor-
tare i bambini sui sedili posteriori
del
veicolo:
- "con schienale verso la strada"
fi no ai 2 anni di età,
- "nel senso di marcia"
a partire
dai 2 anni di età.
PER BAMBINISEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE
"Nel senso di marcia"
Quando un seggiolino per bambini vie-
ne posizionato "nel senso di marcia"
sul sedile del passeggero anteriore
,
occorre regolare il sedile del veicolo in
posizione longitudinale intermedia, con
lo schienale verticale e lasciare l'airbag
del passeggero attivato.
"Schienale verso la strada"
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato
sul sedile del passeggero anteriore
, l'air-
bag del passeggero deve tassativamente
essere disattivato, altrimenti il bambino ri-
schia ferite gravi o addirittura mortali in
caso di attivazione dell'airbag
.
*
La normativa sul trasporto dei bambini
è specifi ca per ogni Paese. Consulta-
re la legislazione vigente nel proprio
Paese. La sicurezza dei bambini, che PEUGEOT
ha curato in particolar modo sin dalla fase
di progettazione del veicolo, dipende an-
che dal modo di utilizzo del veicolo.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
- In conformità con la regolamentazione
europea, tutti i bambini di età infe-
riore ai 12 anni o di statura inferio-
re a un metro e cinquanta, devono
essere trasportati su seggiolini per
bambini omologati, adatti al loro
peso
, da collocare sui sedili dotati
di cinture di sicurezza o di ancoraggi
ISOFIX * ,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
- un bambino il cui peso è inferiore
a 9 kg, deve tassativamente es-
sere trasportato su un seggiolino
in posizione "schienale verso la
strada" sia anteriormente che po-
steriormente.
Posizione longitudinale intermedia
Page 128 of 382
7
126
SICUREZZA BAMBINI

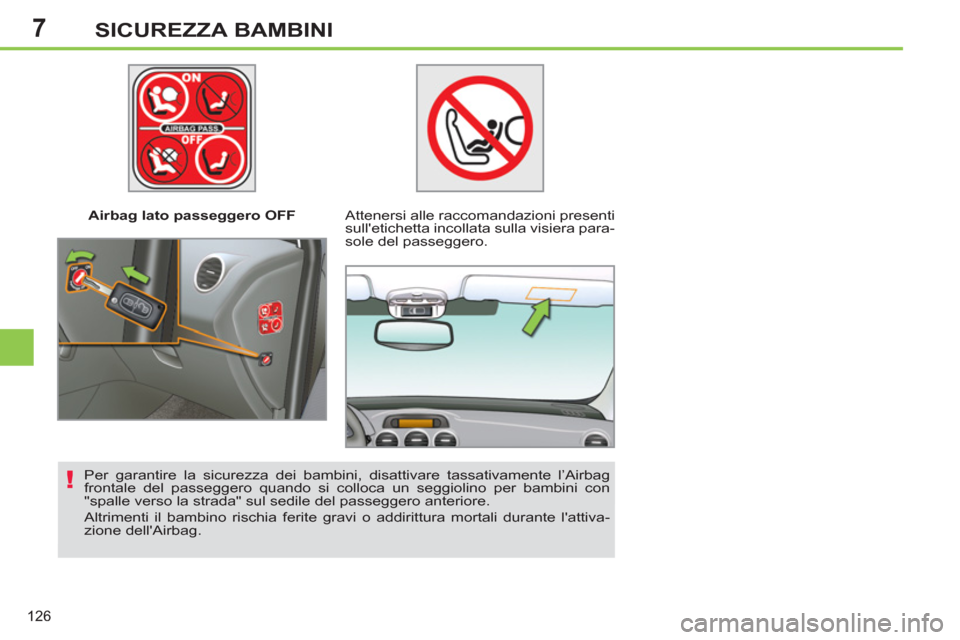

Airbag lato passeggero OFF
Attenersi alle raccomandazioni presenti
sull'etichetta incollata sulla visiera para-
sole del passeggero.
Per garantire la sicurezza dei bambini, disattivare tassativamente l’Airbag
frontale del passeggero quando si colloca un seggiolino per bambini con
"spalle verso la strada" sul sedile del passeggero anteriore.
Altrimenti il bambino rischia ferite gravi o addirittura mortali durante l'attiva-
zione dell'Airbag.
Page 129 of 382
7SICUREZZA BAMBINI
Gruppo 0+: dalla nascita a 13 kg
Gruppi 1, 2 e 3: da 9 a 36 kg
L1
"RÖMER Baby-Safe
Plus"
Da fi ssare con lo
schienale verso la
strada
L2
"KIDDY Comfort Pro"
L'utilizzo della
protezione è
obbligatorio per il
trasporto dei bambini
piccoli
(da 9 a 18 kg).
Gruppi 2 e 3: da 15 a 36 Kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
A partire dai 6 anni
(circa 22 Kg),
utilizzare solo il rialzo.
L5
"RÖMER KIDFIX"
Può essere fi ssato agli ancoraggi
ISOFIX del veicolo.
Il bambino è trattenuto dalla cintura di
sicurezza.

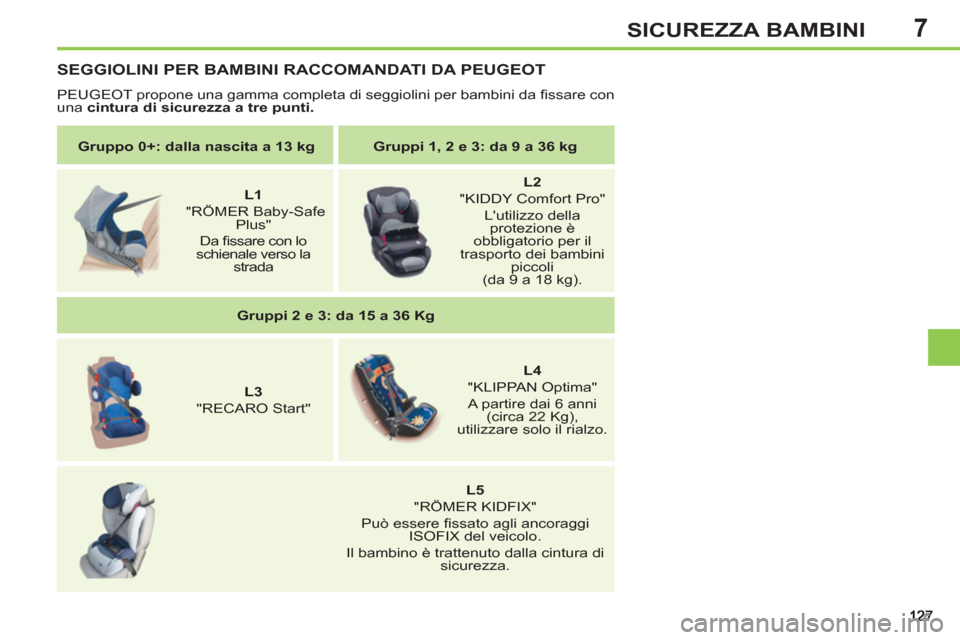

SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
PEUGEOT propone una gamma completa di seggiolini per bambini da fi ssare con
una cintura di sicurezza a tre punti.
Page 130 of 382
7
128
SICUREZZA BAMBINI

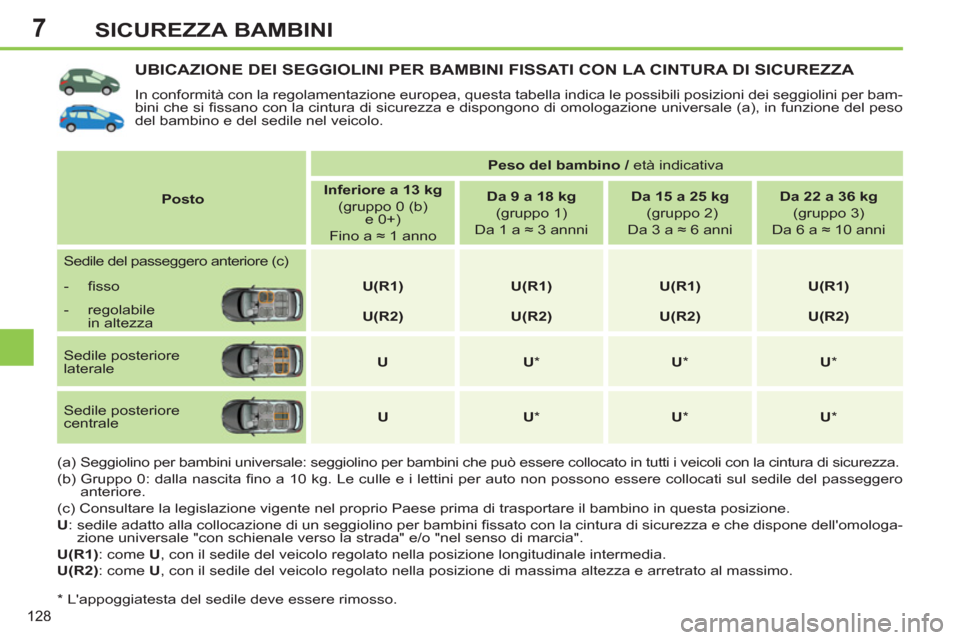

UBICAZIONE DEI SEGGIOLINI PER BAMBINI FISSATI CON LA CINTURA DI SICUREZZA
In conformità con la regolamentazione europea, questa tabella indica le possibili posizioni dei seggiolini per bam-
bini che si fi ssano con la cintura di sicurezza e dispongono di omologazione universale (a), in funzione del peso
del bambino e del sedile nel veicolo.
(a) Seggiolino per bambini universale: seggiolino per bambini che può essere collocato in tutti i veicoli con la cintura di sicurezza.
(b) Gruppo 0: dalla nascita fi no a 10 kg. Le culle e i lettini per auto non possono essere collocati sul sedile del passeggero
anteriore.
(c) Consultare la legislazione vigente nel proprio Paese prima di trasportare il bambino in questa posizione.
U
: sedile adatto alla collocazione di un seggiolino per bambini fi ssato con la cintura di sicurezza e che dispone dell'omologa-
zione universale "con schienale verso la strada" e/o "nel senso di marcia".
U(R1)
: come U
, con il sedile del veicolo regolato nella posizione longitudinale intermedia.
U(R2)
: come U
, con il sedile del veicolo regolato nella posizione di massima altezza e arretrato al massimo.
*
L'appoggiatesta del sedile deve essere rimosso.
Posto
Peso del bambino /
età indicativa
Inferiore a 13 kg
(gruppo 0 (b)
e 0+)
Fino a ≈ 1 anno
Da 9 a 18 kg
(gruppo 1)
Da 1 a ≈ 3 annni
Da 15 a 25 kg
(gruppo 2)
Da 3 a ≈ 6 anni
Da 22 a 36 kg
(gruppo 3)
Da 6 a ≈ 10 anni
Sedile del passeggero anteriore (c)
- fi sso
U(R1)
U(R1)
U(R1)
U(R1)
- regolabile
in altezza
U(R2)
U(R2)
U(R2)
U(R2)
Sedile posteriore
laterale
U
U
*
U
*
U
*
Sedile posteriore
centrale
U
U
*
U
*
U
*
