Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)

12

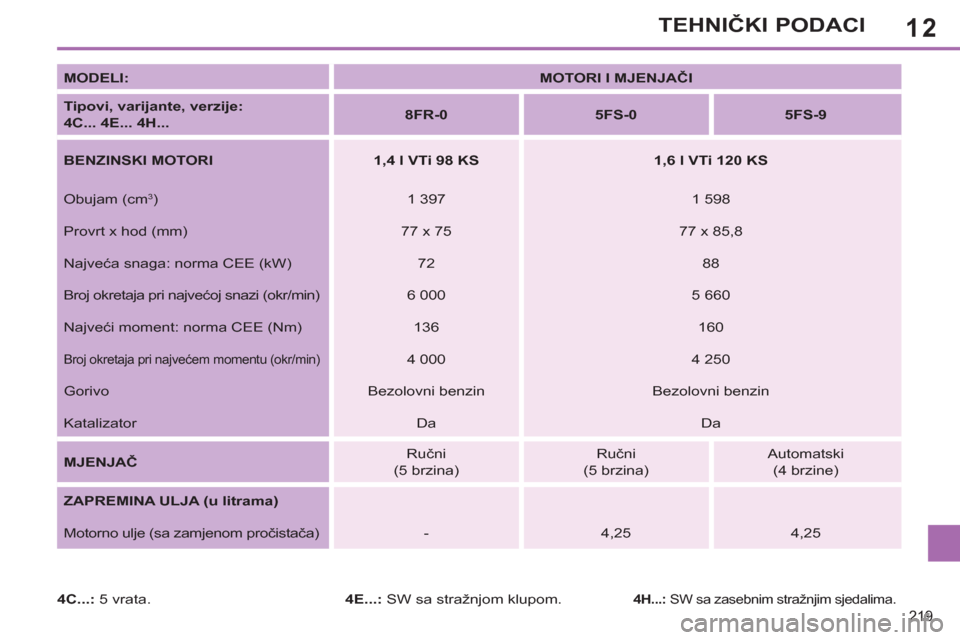

219
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:


4C...
4E... 4H...


8FR-0



5FS-0



5FS-9



BENZINSKI MOTORI


1,4 l VTi 98 KS



1,6 l VTi 120 KS


Obujam (cm
3
)
1 397
1 598
Provrt x hod (mm)
77 x 75
77 x 85,8
Najveća snaga: norma CEE (kW)
72
88
Broj okretaja pri najvećoj snazi (okr/min)
6 000
5 660
Najveći moment: norma CEE (Nm)
136
160

Broj okretaja pri najvećem momentu (okr/min)

4 000
4 250
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da

MJENJAČ

Ručni
(5 brzina)
Ručni
(5 brzina)
Automatski
(4 brzine)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
-
4,25
4,25

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.


4H...:
SW sa zasebnim stražnjim sjedalima.

12

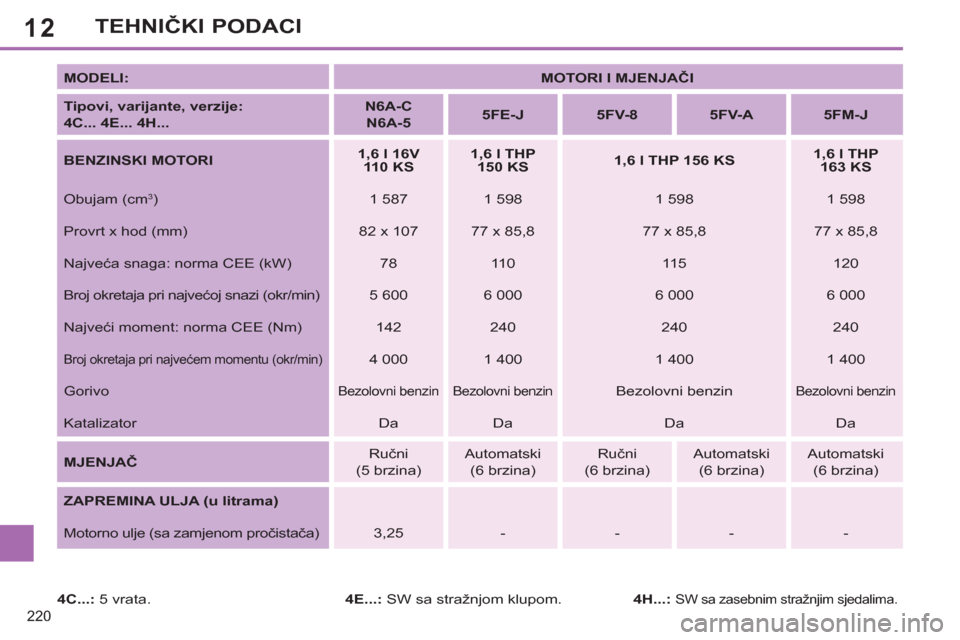

220
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINSKI MOTORI


1,6 l 16V
110 KS



1,6 l THP
150 KS



1,6 l THP 156 KS



1,6 l THP
163 KS


Obujam (cm
3
)
1 587
1 598
1 598
1 598
Provrt x hod (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Najveća snaga: norma CEE (kW)
78
11 0
11 5
120
Broj okretaja pri najvećoj snazi (okr/min)
5 600
6 000
6 000
6 000
Najveći moment: norma CEE (Nm)
142
240
240
240

Broj okretaja pri najvećem momentu (okr/min)

4 000
1 400
1 400
1 400
Gorivo


Bezolovni benzin

Bezolovni benzin

Bezolovni benzin

Bezolovni benzin

Katalizator
Da
Da
Da
Da

MJENJAČ

Ručni
(5 brzina)
Automatski
(6 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Automatski
(6 brzina)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
3,25
-
-
-
-

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:

SW sa zasebnim stražnjim sjedalima.

12

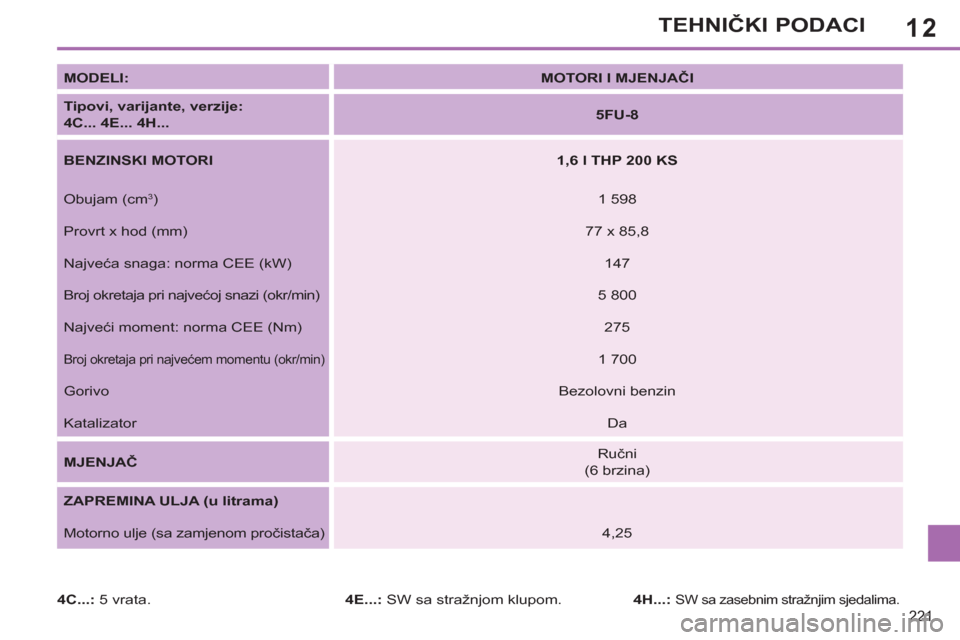

221
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4E... 4H...


5FU-8



BENZINSKI MOTORI


1,6 l THP 200 KS


Obujam (cm
3
)
1 598
Provrt x hod (mm)
77 x 85,8
Najveća snaga: norma CEE (kW)
147
Broj okretaja pri najvećoj snazi (okr/min)
5 800
Najveći moment: norma CEE (Nm)
275

Broj okretaja pri najvećem momentu (okr/min)

1 700
Gorivo
Bezolovni benzin
Katalizator
Da

MJENJAČ

Ručni
(6 brzina)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
4,25

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:

SW sa zasebnim stražnjim sjedalima.

12
222
TEHNIČKI PODACI


*
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,4 l VTi 98 KS



1,6 l 16V 110 KS



1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Ručni



Automatski



Tipovi, varijante, verzije:


4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Masa praznog vozila
1 271
1 302
1 287
1 312


- Masa vozila spremnog za vožnju
1 346
1 377
1 362
1 387


- Nosivost
509
518
528
523


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 780
1 820
1 815
1 835


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 980
3 020
3 315
3 085


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 200
1 200
1 500
1 250


- Prikolica s kočnicom * (s prijenosom
opterećenja u granici MTRA)
1 450
1 450
1 500
1 500



- Prikolica bez kočnice
670
685
680
690


- Preporučeno opterećenje na kuki
60
60
76
60

12

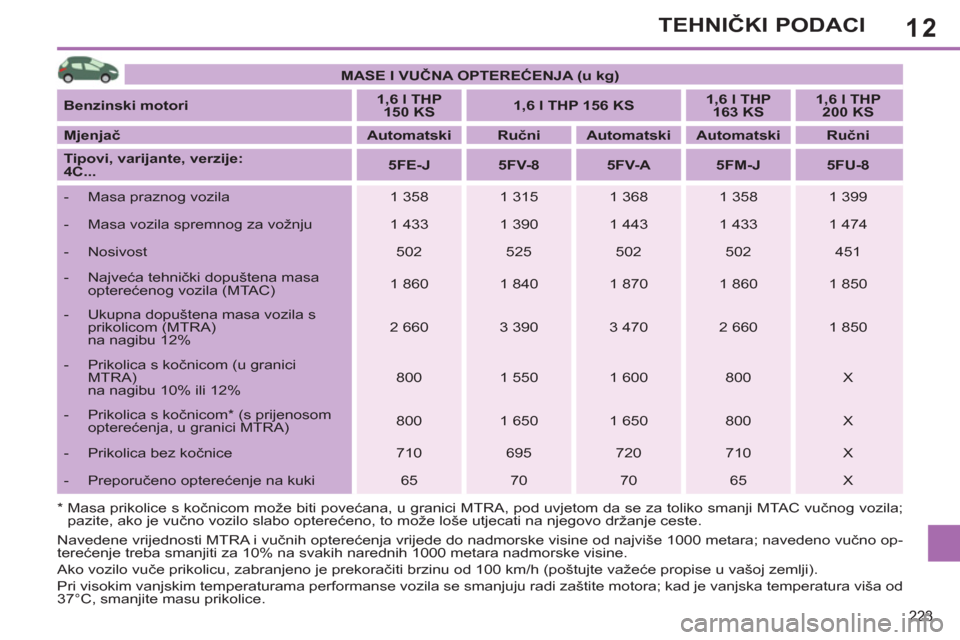

223
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP
150 KS



1,6 l THP 156 KS



1,6 l THP
163 KS



1,6 l THP
200 KS



Mjenjač


Automatski



Ručni



Automatski



Automatski



Ručni



Tipovi, varijante, verzije:
4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Masa praznog vozila
1 358
1 315
1 368
1 358
1 399


- Masa vozila spremnog za vožnju
1 433
1 390
1 443
1 433
1 474


- Nosivost
502
525
502
502
451


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 860
1 840
1 870
1 860
1 850


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 660
3 390
3 470
2 660
1 850


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 550
1 600
800
X


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 650
1 650
800
X


- Prikolica bez kočnice
710
695
720
710
X


- Preporučeno opterećenje na kuki
65
70
70
65
X
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice. *
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12

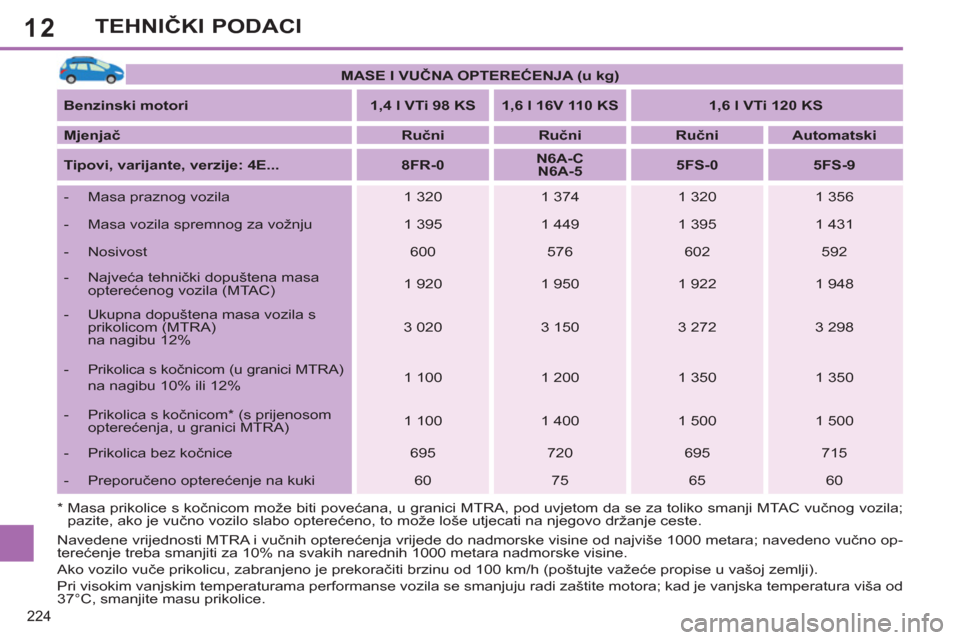

224
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,4 l VTi 98 KS



1,6 l 16V 110 KS



1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Ručni



Automatski



Tipovi, varijante, verzije

: 4E...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Masa praznog vozila
1 320
1 374
1 320
1 356


- Masa vozila spremnog za vožnju
1 395
1 449
1 395
1 431


- Nosivost
600
576
602
592


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 920
1 950

1 922
1 948


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 020
3 150
3 272
3 298


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 100
1 200
1 350
1 350


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 100
1 400
1 500
1 500


- Prikolica bez kočnice
695
720
695
715


- Preporučeno opterećenje na kuki
60
75
65
60
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.

Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice. *
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12

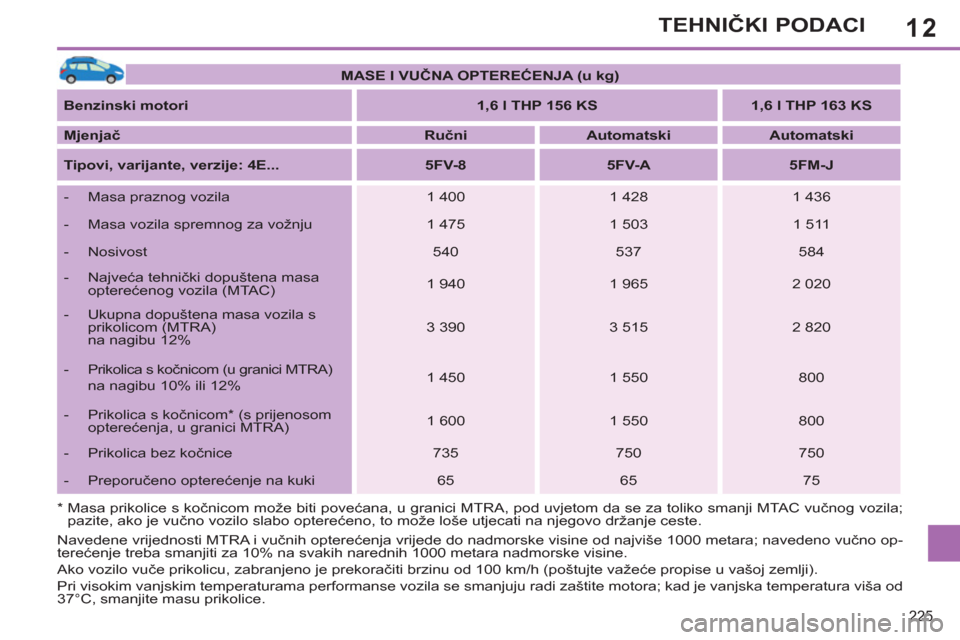

225
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP 156 KS



1,6 l THP 163 KS



Mjenjač


Ručni



Automatski



Automatski



Tipovi, varijante, verzije: 4E...


5FV-8



5FV-A



5FM-J




- Masa praznog vozila
1 400
1 428
1 436


- Masa vozila spremnog za vožnju
1 475
1 503
1 511


- Nosivost
540
537
584


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 940
1 965
2 020


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 390
3 515
2 820


- Prikolica s koč
nicom (u granici MTRA)
na nagibu 10% ili 12%
1 450
1 550
800


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 600
1 550
800


- Prikolica bez kočnice
735
750
750


- Preporučeno opterećenje na kuki
65
65
75
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice. *
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12

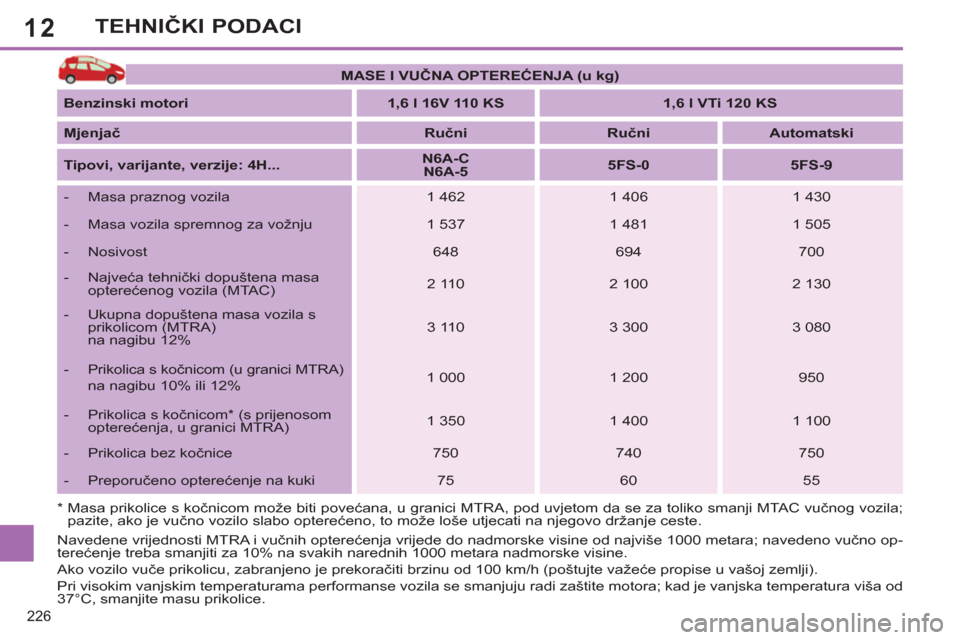

226
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l 16V 110 KS



1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Automatski



Tipovi, varijante, verzije: 4H...


N6A-C
N6A-5



5FS-0



5FS-9




- Masa praznog vozila
1 462
1 406
1 430


- Masa vozila spremnog za vožnju
1 537
1 481
1 505


- Nosivost
648
694
700


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 110
2 100
2 130


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 110
3 300

3 080


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 000
1 200
950


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 350
1 400
1 100


- Prikolica bez kočnice
750
740
750


- Preporučeno opterećenje na kuki
75
60
55
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12
227
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP 150 KS



1,6 l THP 156 KS



1,6 l THP 163 KS



Mjenjač


Automatski



Ručni



Automatski



Automatski



Tipovi, varijante, verzije

: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa praznog vozila
1 487
1 481
1 509
1 487


- Masa vozila spremnog za vožnju
1 562
1 556
1 584
1 562


- Nosivost
633
649
651
633


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 120
2 130
2 160
2 120


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)

na nagibu 12%
2 920
3 380
3 510
2 920


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
800
1 250
1 350
800


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 400
1 350
800


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
75
60
60
75
*
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih optereć
enja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

12
228

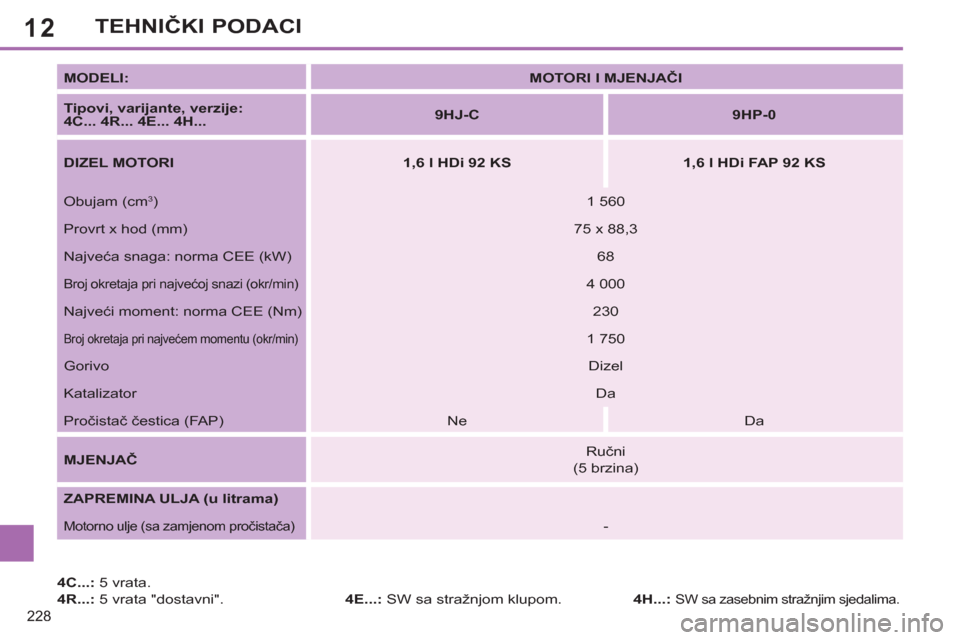

TEHNIČKI PODACI


4C...:
5 vrata.

4R...:
5 vrata "dostavni".
4E...:
SW sa stražnjom klupom.
MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4R...
4E... 4H...


9HJ-C



9HP-0



DIZEL MOTORI


1,6 l HDi 92 KS



1,6 l HDi FAP 92 KS


Obujam (cm
3
)
1 560
Provrt x hod (mm)
75 x 88,3
Najveća snaga: norma CEE (kW)
68

Broj okretaja pri najvećoj snazi (okr/min)

4 000
Najveći moment: norma CEE (Nm)
230

Broj okretaja pri najvećem momentu (okr/min)

1 750
Gorivo
Dizel
Katalizator
Da
Pročistač čestica (FAP)
Ne
Da

MJENJAČ

Ručni
(5 brzina)

ZAPREMINA ULJA (u litrama)




Motorno ulje (sa zamjenom pročistača)

-

4H...:

SW sa zasebnim stražnjim sjedalima.
