Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.01 MB
Page 211 of 382
11
209
PRAKTIČNE INFORMACIJE

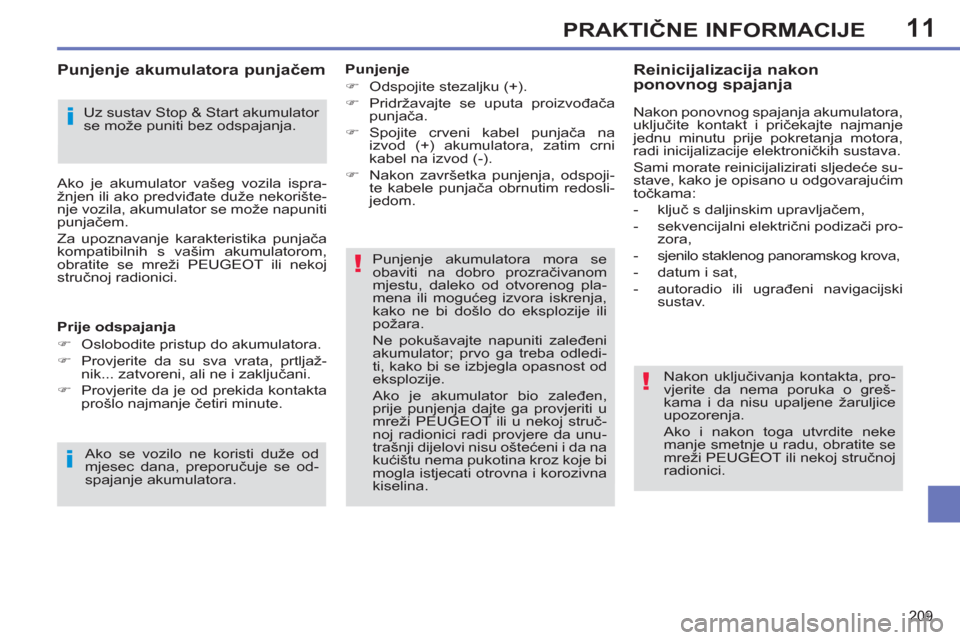

Punjenje
)
Odspojite stezaljku (+).
)
Pridržavajte se uputa proizvođača
punjača.
)
Spojite crveni kabel punjača na
izvod (+) akumulatora, zatim crni
kabel na izvod (-).
)
Nakon završetka punjenja, odspoji-
te kabele punjača obrnutim redosli-
jedom.
Punjenje akumulatora mora se
obaviti na dobro prozračivanom
mjestu, daleko od otvorenog pla-
mena ili mogućeg izvora iskrenja,
kako ne bi došlo do eksplozije ili
požara.
Ne pokušavajte napuniti zaleđeni
akumulator; prvo ga treba odledi-
ti, kako bi se izbjegla opasnost od
eksplozije.
Ako je akumulator bio zaleđen,
prije punjenja dajte ga provjeriti u
mreži PEUGEOT ili u nekoj struč-
noj radionici radi provjere da unu-
trašnji dijelovi nisu oštećeni i da na
kućištu nema pukotina kroz koje bi
mogla istjecati otrovna i korozivna
kiselina.
Reinicijalizacija nakon
ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte najmanje
jednu minutu prije pokretanja motora,
radi inicijalizacije elektroničkih sustava.
Sami morate reinicijalizirati sljedeće su-
stave, kako je opisano u odgovarajućim
točkama:
- ključ s daljinskim upravljačem,
- sekvencijalni električni podizači pro-
zora,
- sjenilo staklenog panoramskog krova,
- datum i sat,
- autoradio ili ugrađeni navigacijski
sustav.
Nakon uključivanja kontakta, pro-
vjerite da nema poruka o greš-
kama i da nisu upaljene žaruljice
upozorenja.
Ako i nakon toga utvrdite neke
manje smetnje u radu, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Uz sustav Stop & Start akumulator
se može puniti bez odspajanja.
Punjenje akumulatora punjačem
Prije odspajanja
)
Oslobodite pristup do akumulatora.
)
Provjerite da su sva vrata, prtljaž-
nik... zatvoreni, ali ne i zaključani.
)
Provjerite da je od prekida kontakta
prošlo najmanje četiri minute.
Ako se vozilo ne koristi duže od
mjesec dana, preporučuje se od-
spajanje akumulatora. Ako je akumulator vašeg vozila ispra-
žnjen ili ako predviđate duže nekorište-
nje vozila, akumulator se može napuniti
punjačem.
Za upoznavanje karakteristika punjača
kompatibilnih s vašim akumulatorom,
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Page 212 of 382
11
210
PRAKTIČNE INFORMACIJE
Motor se ne može pokrenuti ako je
akumulator prazan (vidi odgovara-
juću točku).
Ako je u tom trenutku u tijeku tele-
fonski razgovor:
- razgovor ćete moći nastaviti još
deset minuta uz komplet za te-
lefoniranje bez ruku u uređaju
WIP Sound,
- razgovor ćete moći nastaviti još
deset minuta uz WIP Nav+ ili
WIP Com 3D, nakon ćega će
razgovor biti prebačen na mobi-
tel, ovisno o modelu mobitela.

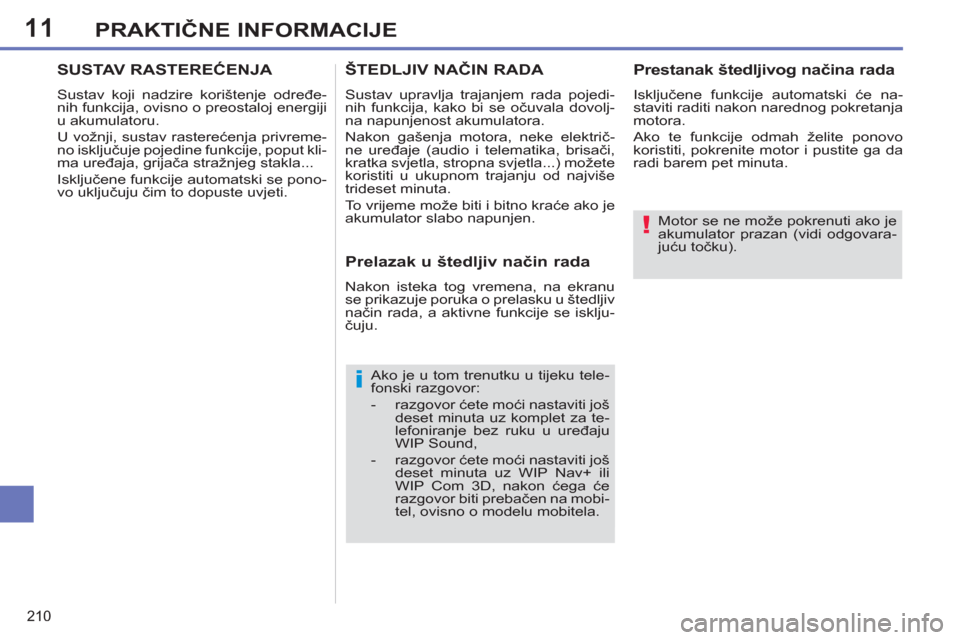

ŠTEDLJIV NAČIN RADA
Sustav upravlja trajanjem rada pojedi-
nih funkcija, kako bi se očuvala dovolj-
na napunjenost akumulatora.
Nakon gašenja motora, neke električ-
ne uređaje (audio i telematika, brisači,
kratka svjetla, stropna svjetla...) možete
koristiti u ukupnom trajanju od najviše
trideset minuta.
To vrijeme može biti i bitno kraće ako je
akumulator slabo napunjen.
Prestanak štedljivog načina rada
Isključene funkcije automatski će na-
staviti raditi nakon narednog pokretanja
motora.
Ako te funkcije odmah želite ponovo
koristiti, pokrenite motor i pustite ga da
radi barem pet minuta.
Prelazak u štedljiv način rada
Nakon isteka tog vremena, na ekranu
se prikazuje poruka o prelasku u štedljiv
način rada, a aktivne funkcije se isklju-
čuju.
SUSTAV RASTEREĆENJA
Sustav koji nadzire korištenje određe-
nih funkcija, ovisno o preostaloj energiji
u akumulatoru.
U vožnji, sustav rasterećenja privreme-
no isključuje pojedine funkcije, poput kli-
ma uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se pono-
vo uključuju čim to dopuste uvjeti.
Page 213 of 382
11
211
PRAKTIČNE INFORMACIJE

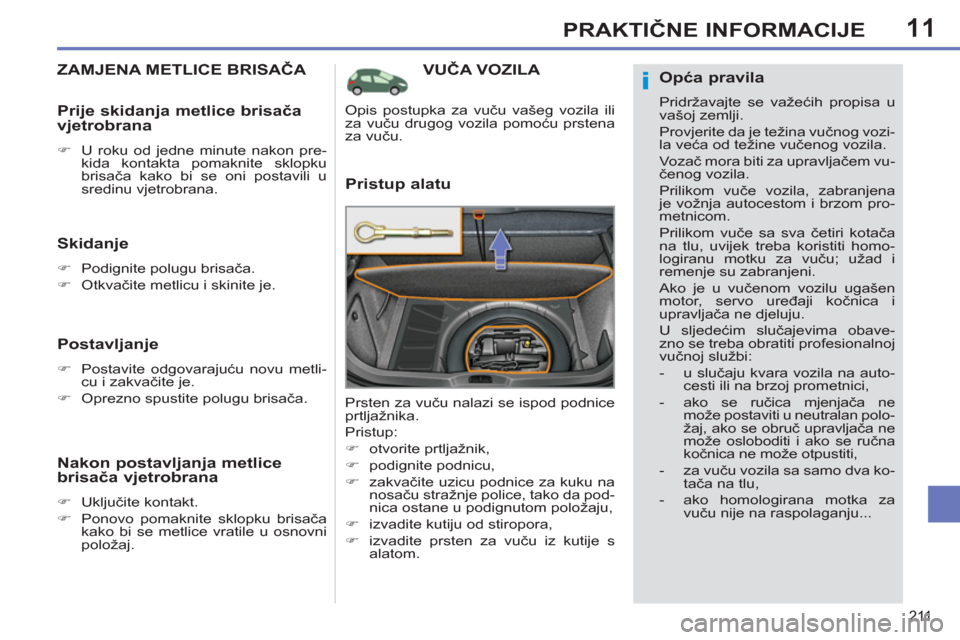

VUČA VOZILA
Pristup alatu
Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:
)
otvorite prtljažnik,
)
podignite podnicu,
)
zakvačite uzicu podnice za kuku na
nosaču stražnje police, tako da pod-
nica ostane u podignutom položaju,
)
izvadite kutiju od stiropora,
)
izvadite prsten za vuču iz kutije s
alatom.
Opis postupka za vuču vašeg vozila ili
za vuču drugog vozila pomoću prstena
za vuču.
ZAMJENA METLICE BRISAČA
Skidanje
)
Podignite polugu brisača.
)
Otkvačite metlicu i skinite je.
Postavljanje
)
Postavite odgovarajuću novu metli-
cu i zakvačite je.
)
Oprezno spustite polugu brisača.
Prije skidanja metlice brisača
vjetrobrana
)
U roku od jedne minute nakon pre-
kida kontakta pomaknite sklopku
brisača kako bi se oni postavili u
sredinu vjetrobrana.
Nakon postavljanja metlice
brisača vjetrobrana
)
Uključite kontakt.
)
Ponovo pomaknite sklopku brisača
kako bi se metlice vratile u osnovni
položaj.
Opća pravila
Pridržavajte se važećih propisa u
vašoj zemlji.
Provjerite da je težina vučnog vozi-
la veća od težine vučenog vozila.
Vo z ač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena
je vožnja autocestom i brzom pro-
metnicom.
Prilikom vuče sa sva četiri kotača
na tlu, uvijek treba koristiti homo-
logiranu motku za vuču; užad i
remenje su zabranjeni.
Ako je u vučenom vozilu ugašen
motor, servo uređaji kočnica i
upravljača ne djeluju.
U sljedećim slučajevima obave-
zno se treba obratiti profesionalnoj
vučnoj službi:
- u slučaju kvara vozila na auto-
cesti ili na brzoj prometnici,
- ako se ručica mjenjača ne
može postaviti u neutralan polo-
žaj, ako se obruč upravljača ne
može osloboditi i ako se ručna
kočnica ne može otpustiti,
- za vuču vozila sa samo dva ko-
tača na tlu,
- ako homologirana motka za
vuču nije na raspolaganju...
Page 214 of 382
11PRAKTIČNE INFORMACIJE

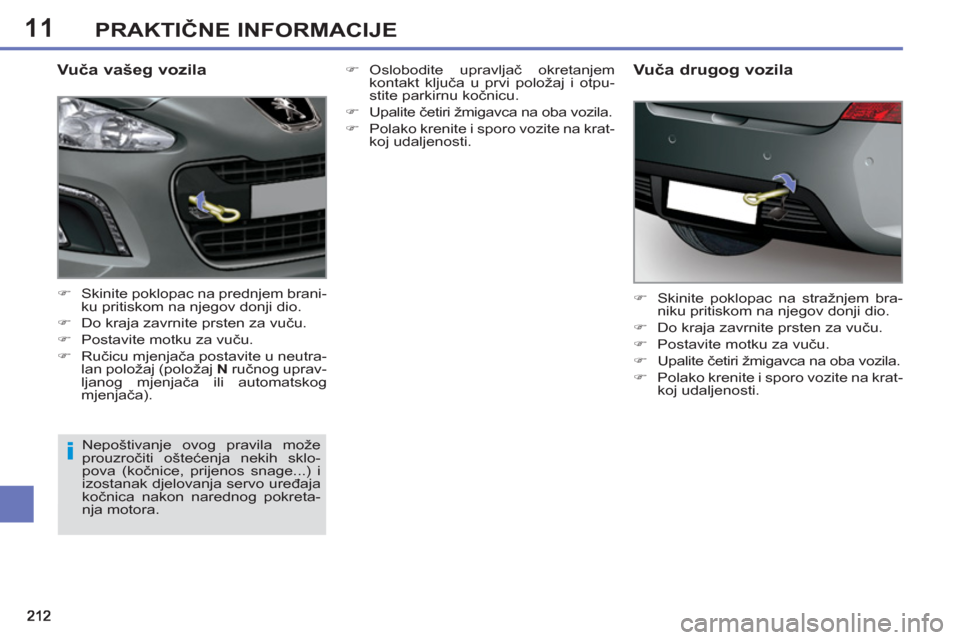

Vuča vašeg vozila
)
Skinite poklopac na prednjem brani-
ku pritiskom na njegov donji dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Ručicu mjenjača postavite u neutra-
lan položaj (položaj N
ručnog uprav-
ljanog mjenjača ili automatskog
mjenjača).
)
Skinite poklopac na stražnjem bra-
niku pritiskom na njegov donji dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Vuča drugog vozila
Nepoštivanje ovog pravila može
prouzročiti oštećenja nekih sklo-
pova (kočnice, prijenos snage...) i
izostanak djelovanja servo uređaja
kočnica nakon narednog pokreta-
nja motora.
)
Oslobodite upravljač okretanjem
kontakt ključa u prvi položaj i otpu-
stite parkirnu kočnicu.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Page 215 of 382
11
213
PRAKTIČNE INFORMACIJE

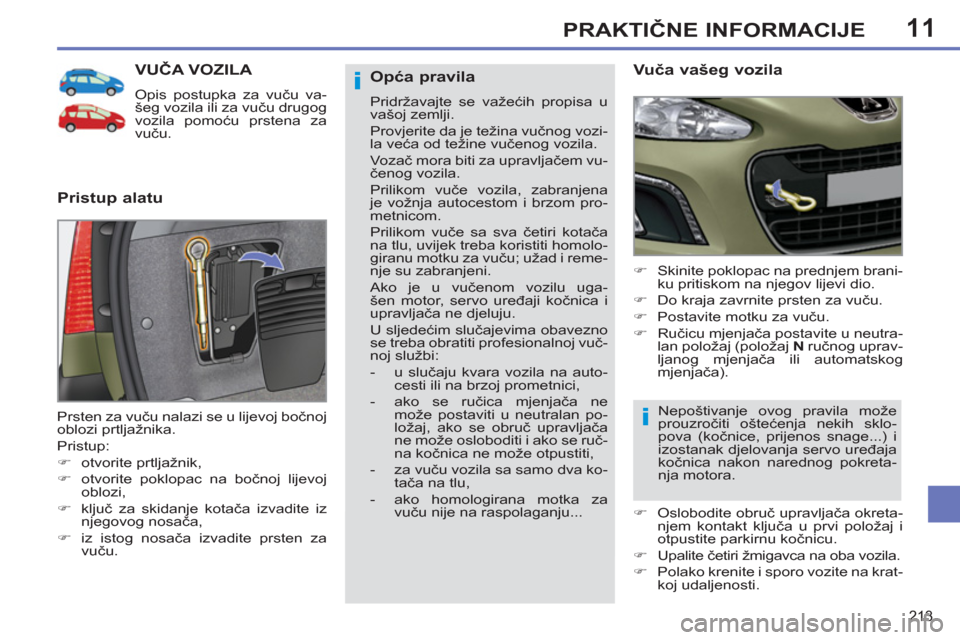

VUČA VOZILA
Opis postupka za vuču va-
šeg vozila ili za vuču drugog
vozila pomoću prstena za
vuču.
Pristup alatu
Vuča vašeg vozila
)
Skinite poklopac na prednjem brani-
ku pritiskom na njegov lijevi dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Ručicu mjenjača postavite u neutra-
lan položaj (položaj N
ručnog uprav-
ljanog mjenjača ili automatskog
mjenjača).
Prsten za vuču nalazi se u lijevoj bočnoj
oblozi prtljažnika.
Pristup:
)
otvorite prtljažnik,
)
otvorite poklopac na bočnoj lijevoj
oblozi,
)
ključ za skidanje kotača izvadite iz
njegovog nosača,
)
iz istog nosača izvadite prsten za
vuču.
Opća pravila
Pridržavajte se važećih propisa u
vašoj zemlji.
Provjerite da je težina vučnog vozi-
la veća od težine vučenog vozila.
Vo z ač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena
je vožnja autocestom i brzom pro-
metnicom.
Prilikom vuče sa sva četiri kotača
na tlu, uvijek treba koristiti homolo-
giranu motku za vuču; užad i reme-
nje su zabranjeni.
Ako je u vučenom vozilu uga-
šen motor, servo uređaji kočnica i
upravljača ne djeluju.
U sljedećim slučajevima obavezno
se treba obratiti profesionalnoj vuč-
noj službi:
- u slučaju kvara vozila na auto-
cesti ili na brzoj prometnici,
- ako se ručica mjenjača ne
može postaviti u neutralan po-
ložaj, ako se obruč upravljača
ne može osloboditi i ako se ruč-
na kočnica ne može otpustiti,
- za vuču vozila sa samo dva ko-
tača na tlu,
- ako homologirana motka za
vuču nije na raspolaganju...
Nepoštivanje ovog pravila može
prouzro
čiti oštećenja nekih sklo-
pova (kočnice, prijenos snage...) i
izostanak djelovanja servo uređaja
kočnica nakon narednog pokreta-
nja motora.
)
Oslobodite obruč upravljača okreta-
njem kontakt ključa u prvi položaj i
otpustite parkirnu kočnicu.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Page 216 of 382
11
214
PRAKTIČNE INFORMACIJE
)
Skinite poklopac na stražnjem bra-
niku pritiskom na njegov lijevi dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Vuča drugog vozila KUKA ZA PRIKOLICU
Vaše je vozilo prvenstveno predviđeno
za prijevoz osoba i prtljage, ali možete
ga koristiti i za vuču prikolice.
Savjeti za vožnju
Bočni vjetar
)
Vodite računa o povećanoj osjetlji-
vosti na bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici poveća-
va se temperatura rashladne tekućine
motora.
To je mehanička naprava na koju se
može priključiti prikolica s dopunskim
svjetlima i signalizacijom.
Raspoređivanje tereta
)
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže oso-
vini i da vertikalno opterećenje na
kuki bude blizu dopuštenog maksi-
muma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmor-
skom visinom, što umanjuje performanse
motora. Najveće vučno opterećenje treba
smanjiti za 10% na svakih 1000 metara
nadmorske visine.
U poglavlju "Tehnički podaci" navede-
ne su mase i vučna opterećenja vašeg
vozila. Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača zahti-
jeva posebnu pažnju.
Preporučujemo da upotrebljava-
te samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, is-
pitane i homologirane još prili-
kom projektiranja vozila i da se
za ugradnju kuke za vuču obratite
mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.
Ako je vaše vozilo opremljeno ben-
zinskim motorom 1,6 l THP snage
200 KS, kuka za vuču ne može se
ugraditi zbog veličine sportskog is-
pušnog sustava.
Page 217 of 382
11
215
PRAKTIČNE INFORMACIJE

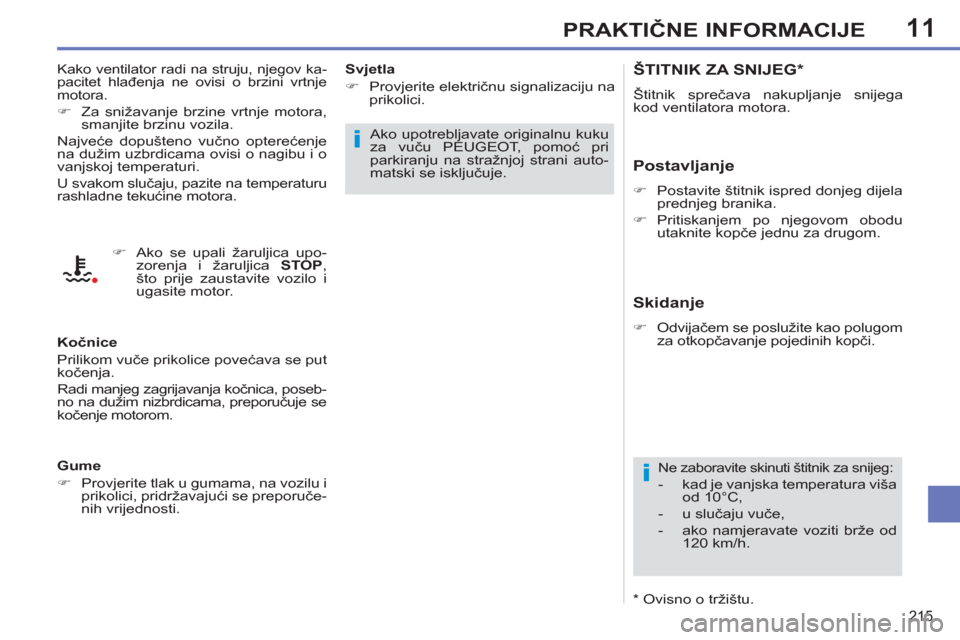

ŠTITNIK ZA SNIJEG *
Štitnik sprečava nakupljanje snijega
kod ventilatora motora.
Postavljanje
)
Postavite štitnik ispred donjeg dijela
prednjeg branika.
)
Pritiskanjem po njegovom obodu
utaknite kopče jednu za drugom.
Ne zaboravite skinuti štitnik za snijeg:
- kad je vanjska temperatura viša
od 10°C,
- u slučaju vuče,
- ako namjeravate voziti brže od
120 km/h.
Skidanje
)
Odvijačem se poslužite kao polugom
za otkopčavanje pojedinih kopči.
Kako ventilator radi na struju, njegov ka-
pacitet hlađenja ne ovisi o brzini vrtnje
motora.
)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje
na dužim uzbrdicama ovisi o nagibu i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, poseb-
no na dužim nizbrdicama, preporučuje se
kočenje motorom.
Gume
)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporuče-
nih vrijednosti.
Svjetla
)
Provjerite električnu signalizaciju na
prikolici.
Ako upotrebljavate originalnu kuku
za vuču PEUGEOT, pomoć pri
parkiranju na stražnjoj strani auto-
matski se isključuje.
)
Ako se upali žaruljica upo-
zorenja i žaruljica STOP
,
što prije zaustavite vozilo i
ugasite motor.
* Ovisno o tržištu.
Page 218 of 382
11
216
PRAKTIČNE INFORMACIJE

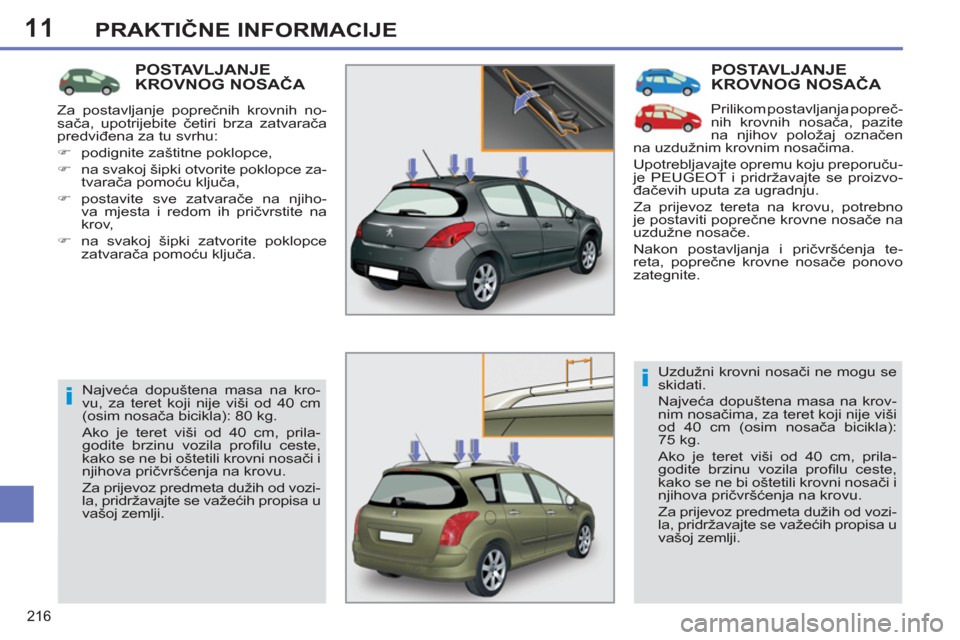

POSTAVLJANJEKROVNOG NOSAČA
Prilikom postavljanja popreč-
nih krovnih nosača, pazite
na njihov položaj označen
na uzdužnim krovnim nosačima.
Upotrebljavajte opremu koju preporuču-
je PEUGEOT i pridržavajte se proizvo-
đačevih uputa za ugradnju.
Za prijevoz tereta na krovu, potrebno
je postaviti poprečne krovne nosače na
uzdužne nosače.
Nakon postavljanja i pričvršćenja te-
reta, poprečne krovne nosače ponovo
zategnite.
Uzdužni krovni nosači ne mogu se
skidati.
Najveća dopuštena masa na krov-
nim nosačima, za teret koji nije viši
od 40 cm (osim nosača bicikla):
75 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji.
POSTAVLJANJEKROVNOG NOSAČA
Najveća dopuštena masa na kro-
vu, za teret koji nije viši od 40 cm
(osim nosača bicikla): 80 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji. Za postavljanje poprečnih krovnih no-
sača, upotrijebite četiri brza zatvarača
predviđena za tu svrhu:
)
podignite zaštitne poklopce,
)
na svakoj šipki otvorite poklopce za-
tvarača pomoću ključa,
)
postavite sve zatvarače na njiho-
va mjesta i redom ih pričvrstite na
krov,
)
na svakoj šipki zatvorite poklopce
zatvarača pomoću ključa.
Page 219 of 382
11
217
PRAKTIČNE INFORMACIJE
"Zaštita":
dodatni tepisi * , zavjesice kotača, na-
vlake za sjedala prilagođene zračnim
jastucima, zaštitna navlaka za vozilo,
štitnici pragova vrata, prozirne zaštitne
trake za branike...
*
Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:
- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
DODATNA OPREMA
Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.
"Komfor":
pomoć pri parkiranju, bočne zavjese i
stražnja zavjesa, defl ektori na vratima,
izotermički modul, vješalica koja se
pričvršćuje na naslon za glavu, prednji
središnji naslon za ruke, svjetiljka za či-
tanje, osvježivač zraka...
Kompleti za preradu
U ponudi su i kompleti za preradu "En-
treprise", koji omogućuju preradu gos-
podarskog vozila u osobno vozilo i
obratno.
"Rješenja za prijevoz":
kadica za prtljažnik, tepih za prtljažnik,
klinovi za prtljažnik, pretinac ispod stra-
žnje police, poprečni krovni nosač, no-
sač bicikla, nosač skija, krovni sanduk,
kuka za vuču, ožičenja...
"Dizajn":
obruč upravljača obložen kožom, alumi-
nijska kugla ručice mjenjača, aluminijsko
odmorište za nogu, spojler, aluminijski
naplatci, ukrasni poklopci kotača, kom-
plet za oblaganje karoserije...
"Sigurnost":
protuprovalni alarm, vijci kotača sa
zaštitom od krađe, sustav pronalaže-
nja ukradenog vozila, dječje sjedalice
i povišenja, alkotester, komplet prve
pomoći, sigurnosni trokut, refl ektirajuć
i
sigurnosni prsluk, rešetka za pse, kom-
plet prednjih svjetala za maglu, pribor
za privremeni popravak gume, lanci za
snijeg, protuklizne navlake... Ako se kuka za vuču i njezino
ožičenje ugrađuju izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.
Page 220 of 382
11
218
PRAKTIČNE INFORMACIJE
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez
oznake PEUGEOT, moglo bi doći
do kvara u elektroničkom sustavu
vozila i do prekomjerne potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obrati-
te predstavniku marke PEUGEOT
koji će vam prikazati naš katalog
opreme i pribora.
Ovisno o važećim zakonima u ze-
mlji, refl ektirajući sigurnosni prsluk,
sigurnosni trokut, rezervne žarulje i
rezervni osigurači mogu biti obave-
zna oprema vozila.

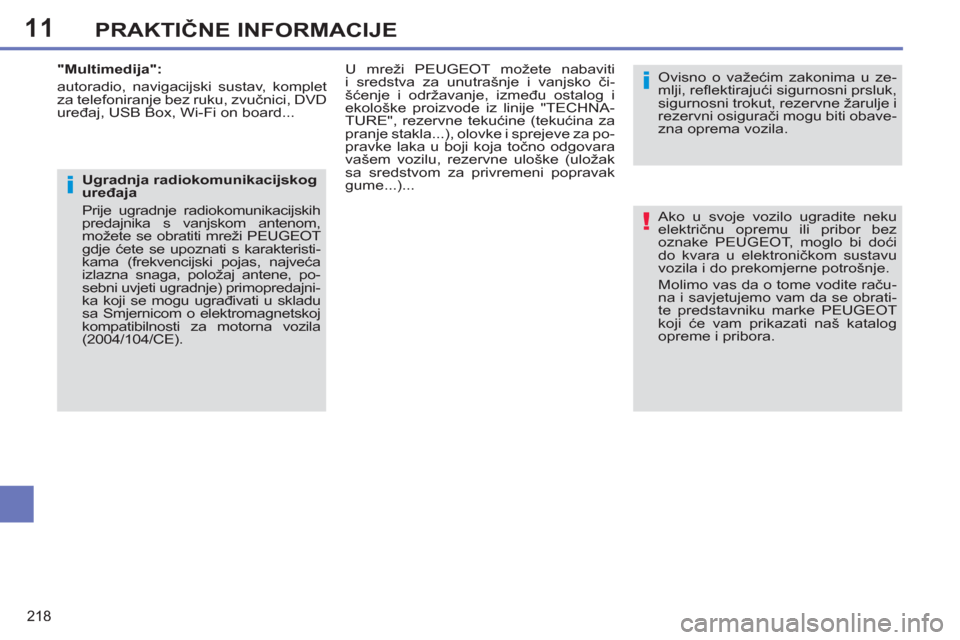

"Multimedija":
autoradio, navigacijski sustav, komplet
za telefoniranje bez ruku, zvučnici, DVD
uređaj, USB Box, Wi-Fi on board...
Ugradnja radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristi-
kama (frekvencijski pojas, najveća
izlazna snaga, položaj antene, po-
sebni uvjeti ugradnje) primopredajni-
ka koji se mogu ugrađivati u skladu
sa Smjernicom o elektromagnetskoj
kompatibilnosti za motorna vozila
(2004/104/CE).
U mreži PEUGEOT možete nabaviti
i sredstva za unutrašnje i vanjsko či-
šćenje i održavanje, između ostalog i
ekološke proizvode iz linije "TECHNA-
TURE", rezervne tekućine (tekućina za
pranje stakla...), olovke i sprejeve za po-
pravke laka u boji koja točno odgovara
vašem vozilu, rezervne uloške (uložak
sa sredstvom za privremeni popravak
gume...)...
