Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)

12
239
TEHNIČKI PODACI
*

Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

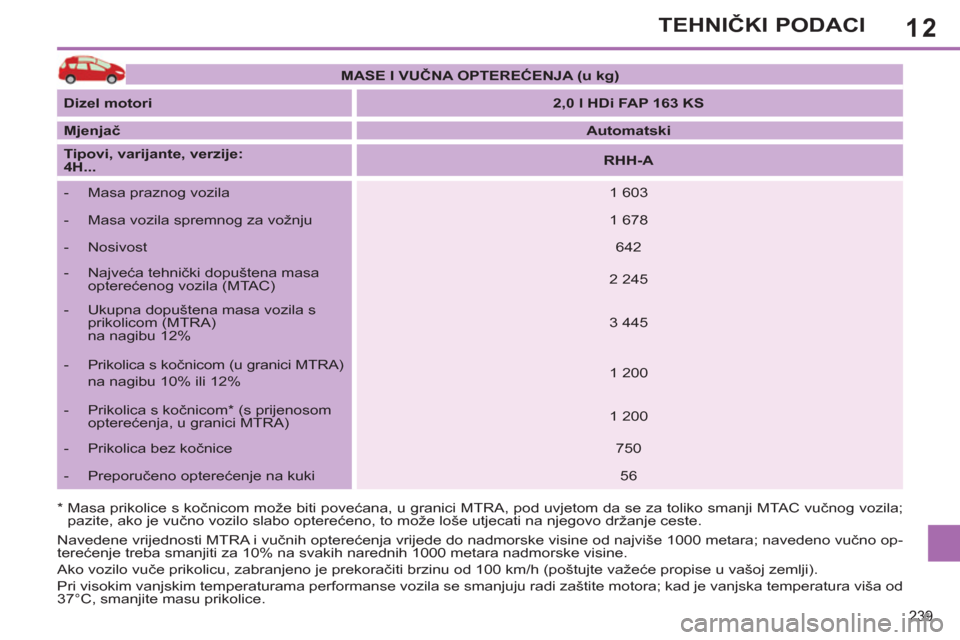

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


2,0 l HDi FAP 163 KS



Mjenjač


Automatski



Tipovi, varijante, verzije:
4H...


RHH-A




- Masa praznog vozila
1 603


- Masa vozila spremnog za vožnju
1 678


- Nosivost
642


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 245


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%


3 445


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 200


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 200


- Prikolica bez kočnice
750


- Preporučeno opterećenje na kuki
56

12
240
TEHNIČKI PODACI

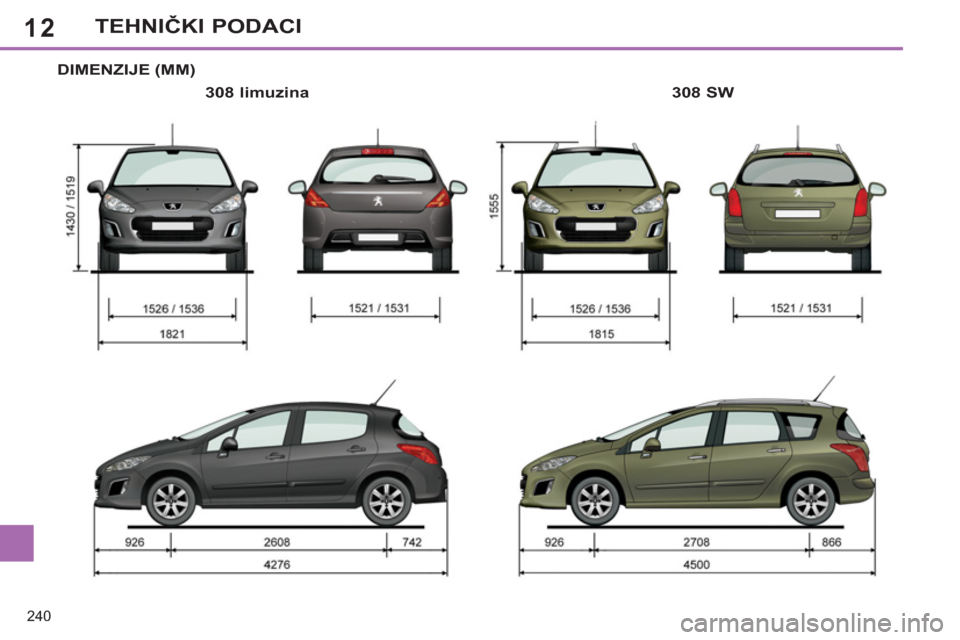

DIMENZIJE (MM)

308 limuzina
308 SW

12
241
TEHNIČKI PODACI

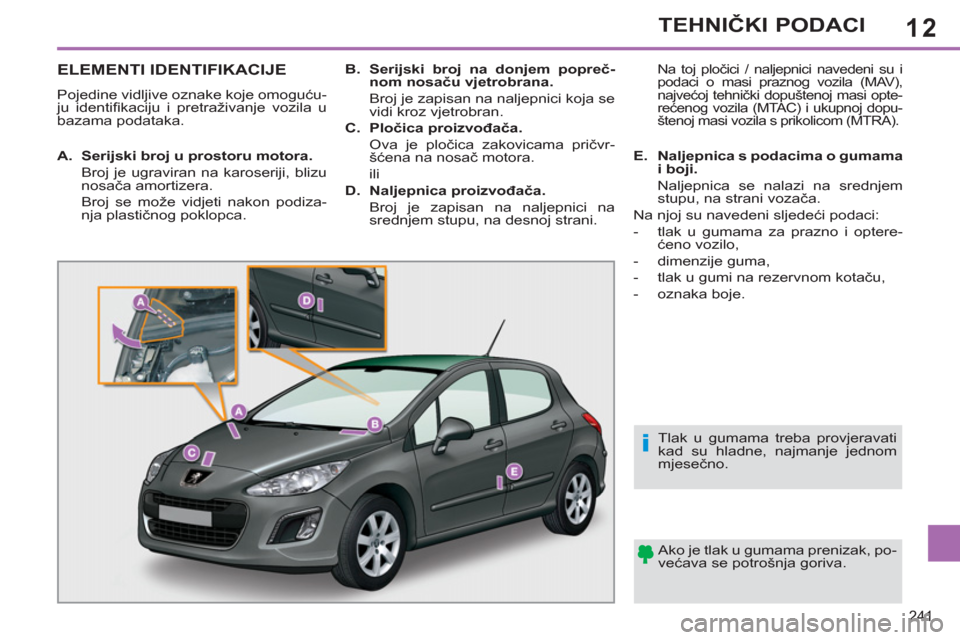

ELEMENTI IDENTIFIKACIJE

Pojedine vidljive oznake koje omoguću-
ju identifi kaciju i pretraživanje vozila u
bazama podataka.
Ako je tlak u gumama prenizak, po-
većava se potrošnja goriva.
Tlak u gumama treba provjeravati
kad su hladne, najmanje jednom
mjesečno.


A.
Serijski broj u prostoru motora.

Broj je ugraviran na karoseriji, blizu
nosača amortizera.
Broj se može vidjeti nakon podiza-
nja plastičnog poklopca.
B.
Serijski broj na donjem popreč-
nom nosaču vjetrobrana.

Broj je zapisan na naljepnici koja se
vidi kroz vjetrobran.

C.
Pločica proizvođača.

Ova je pločica zakovicama pričvr-
šćena na nosač motora.
ili

D.
Naljepnica proizvođača.

Broj je zapisan na naljepnici na
srednjem stupu, na desnoj strani.
Na toj pločici / naljepnici navedeni su i
podaci o masi praznog vozila (MAV),
najvećoj tehnički dopuštenoj masi opte-
rećenog vozila (MTAC) i ukupnoj dopu-
štenoj masi vozila s prikolicom (MTRA).

E.
Naljepnica s podacima o gumama
i boji.

Naljepnica se nalazi na srednjem
stupu, na strani vozača.
Na njoj su navedeni sljedeći podaci:


- tlak u gumama za prazno i optere-
ćeno vozilo,

- dimenzije guma,

- tlak u gumi na rezervnom kotaču,

- oznaka boje.

12
242
TEHNIČKI PODACI

243

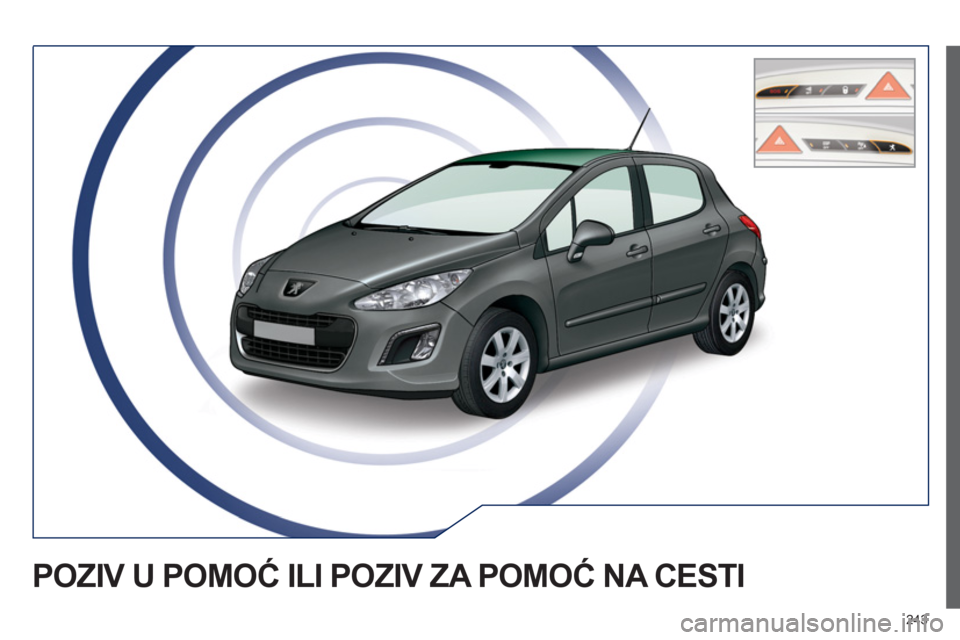

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

244

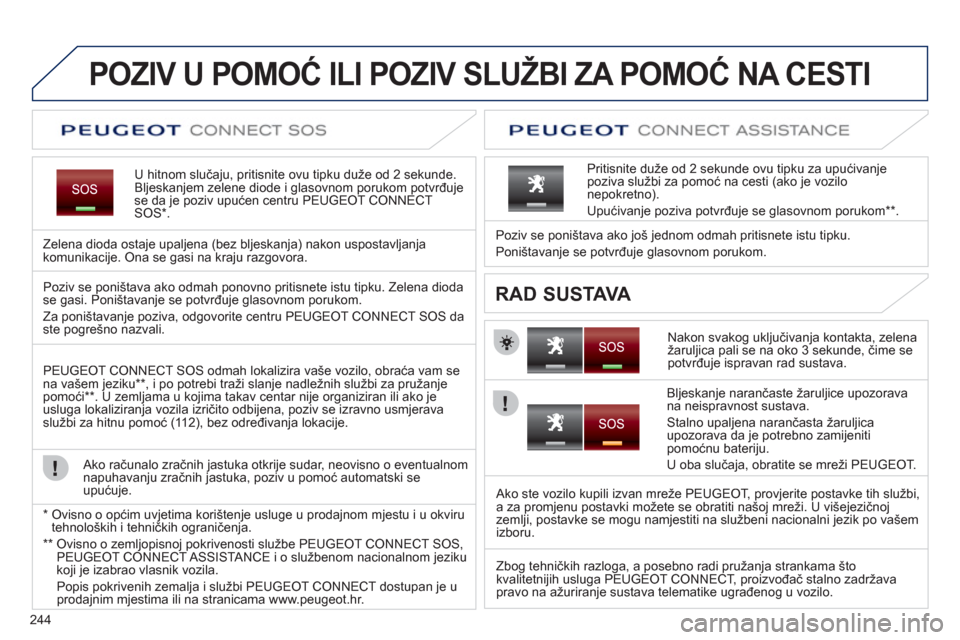

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI
U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.Bljeskanjem zelene diode i glasovnom porukom potvrđuje
se da je poziv upućen centru PEUGEOT CONNECT SOS *
.
Zelena dioda osta
je upaljena (bez bljeskanja) nakon uspostavljanja komunikacije. Ona se gasi na kraju razgovora.

Nakon svako
g uključivanja kontakta, zelena žaruljica pali se na oko 3 sekunde, čime sepotvrđuje ispravan rad sustava. Poziv se poni

245
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

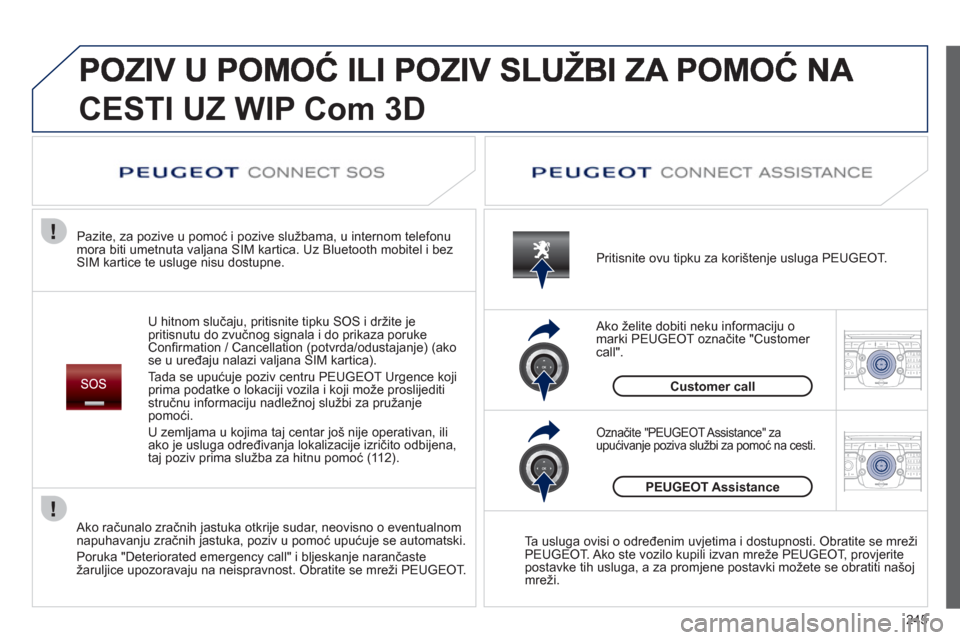

CESTI UZ WIP Com3D
U hitnom slučaju, pritisnite tipku SOS i držite je
pritisnutu do zvučnog signala i do prikaza poruke
Confi rmation / Cancellation (potvrda/odustajanje) (ako
se u uređaju nalazi valjana SIM kartica).
Tada se upu
ćuje poziv centruPEUGEOTUrgence koji
prima podatke o lokaciji vozila i koji mo

246

247
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

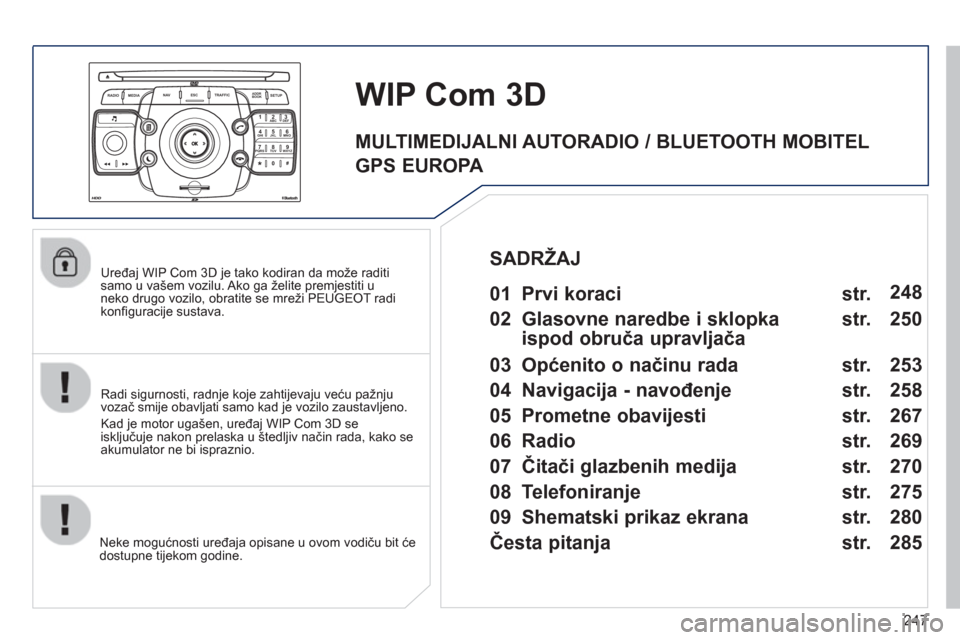

Uređaj WIP Com 3D je tako kodiran da može raditisamo u vašem vozilu. Ako ga želite premjestiti u neko drugo vozilo, obratite se mreži PEUGEOT radi
konfi guracije sustava.

Neke mo
gućnosti uređaja opisane u ovom vodiču bit će
dostupne tijekom godine.

WIP Com3D


Radi sigurnosti, radnje koje zahtijevaju veću pa

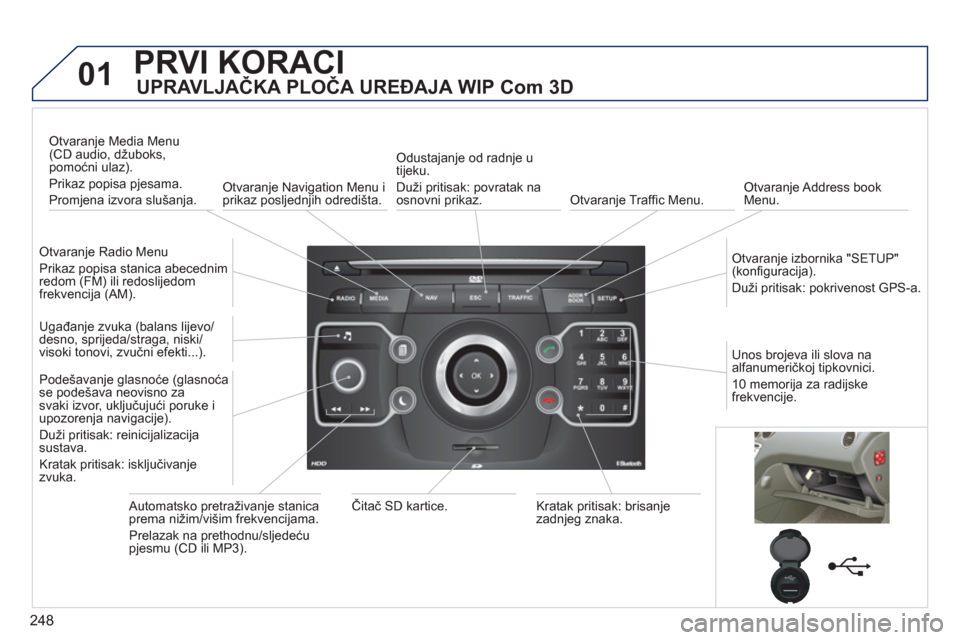

248
01PRVI KORACI

UPRAVLJAČKA PLOČA UREĐAJA WIP Com 3D

Otvaranje Radio Menu

Prikaz popisa stanica abecednimredom (FM) ili redoslijedomfrekvencija (AM).
Otvaranje Media Menu (CD audio, džuboks,
pomoćni ulaz).
Prikaz popisa pjesama.
Prom
jena izvora slušanja. Otvaranje Navigation Menu i prikaz posljednjih odredišta.
Odustajanje od radnje u
tijeku.
Duži pritisak: povratak na
osnovni prikaz.
Otvaranje Traffi c Menu.Otvaranje Address book Menu.
Otvaranje izbornika "SETUP"(konfi guracija).
Duži
pritisak: pokrivenost GPS-a.

U
gađanje zvuka (balans lijevo/
desno, sprijeda/straga, niski/
visoki tonovi, zvučni efekti...).

Podešavan
je glasnoće (glasnoćase podešava neovisno za svaki izvor, uključujući poruke i
upozorenja navigacije).
Du
ži pritisak: reinicijalizacija sustava.
Kratak pritisak: iskl
jučivanjezvuka.

Automatsko pretraživanje stanica prema nižim/višim frekvencijama.
Prelazak na prethodnu/sl
jedeću pjesmu (CD ili MP3).
Čitač SD kartice. Kratak pritisak: brisanje
zadnjeg znaka.Unos bro
jeva ili slova naalfanumeričkoj tipkovnici.
10 memori
ja za radijskefrekvencije.
